Содержание

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов (приставка контактная).

Слайд 1Практическое занятие.
Цель: совершенствование знаний, умений и навыков.


Устройство магнитного пускателя.

Практическое занятие.Цель: совершенствование знаний, умений и навыков.Устройство магнитного пускателя.

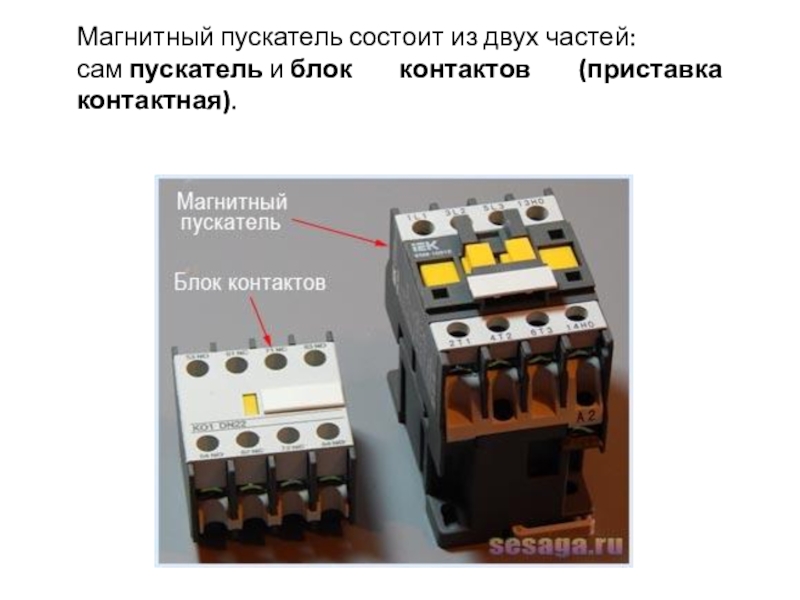

Слайд 2Магнитный пускатель состоит из двух частей:
сам пускатель и блок контактов (приставка контактная).

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов (приставка контактная).

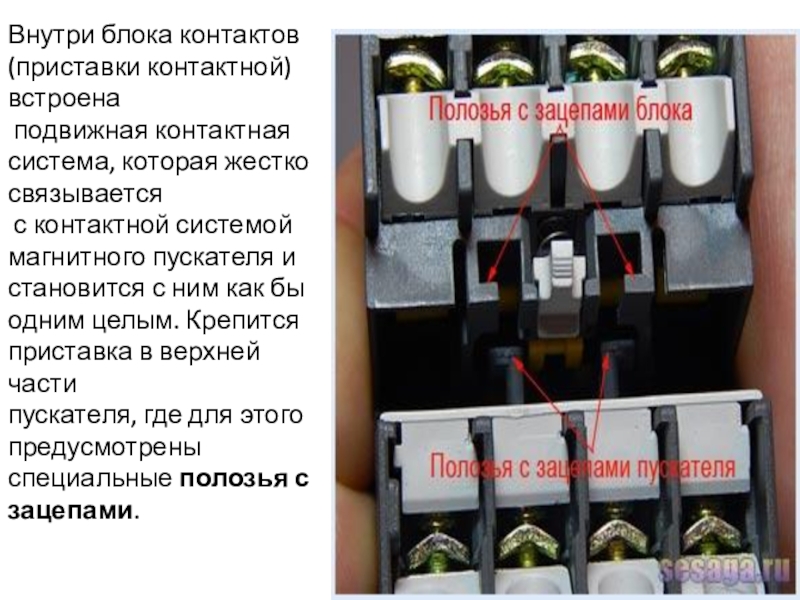

Слайд 3Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко

связывается с контактной системой магнитного пускателя и становится с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.
Внутри блока контактов (приставки контактной) встроена  подвижная контактная система, которая жестко связывается  с контактной системой

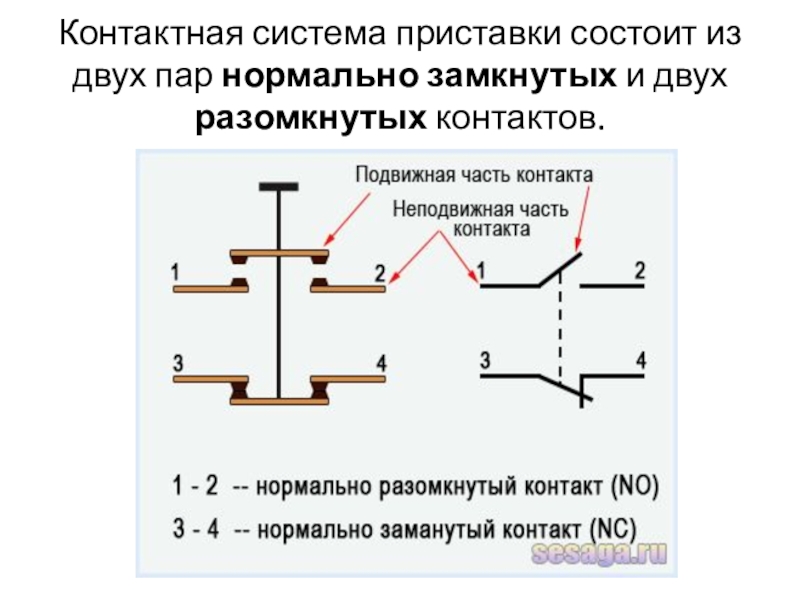

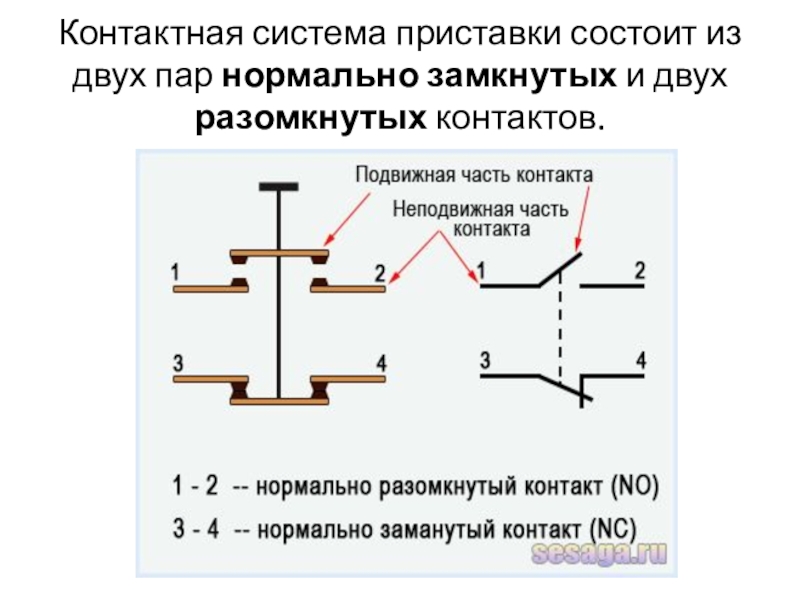

Слайд 4Контактная система приставки состоит из двух пар нормально замкнутых и двух разомкнутых контактов.

Контактная система приставки состоит из двух пар нормально замкнутых и двух разомкнутых контактов.

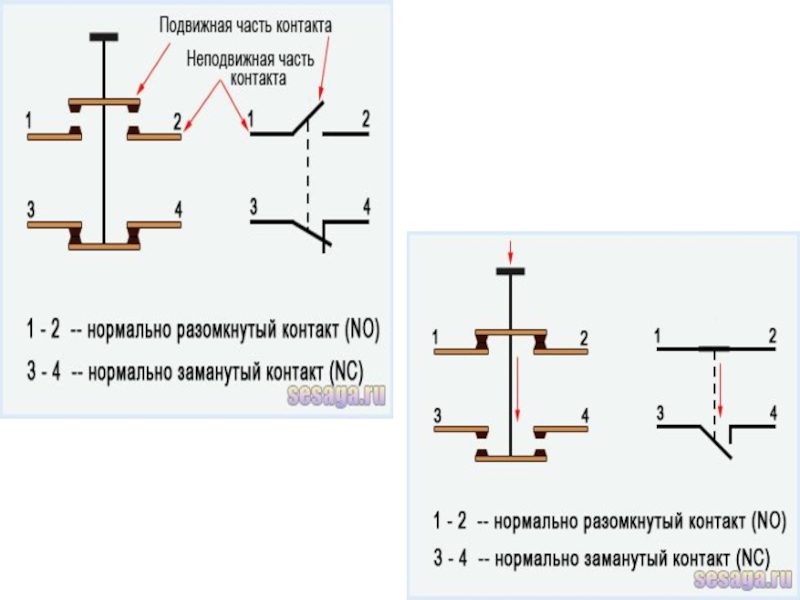

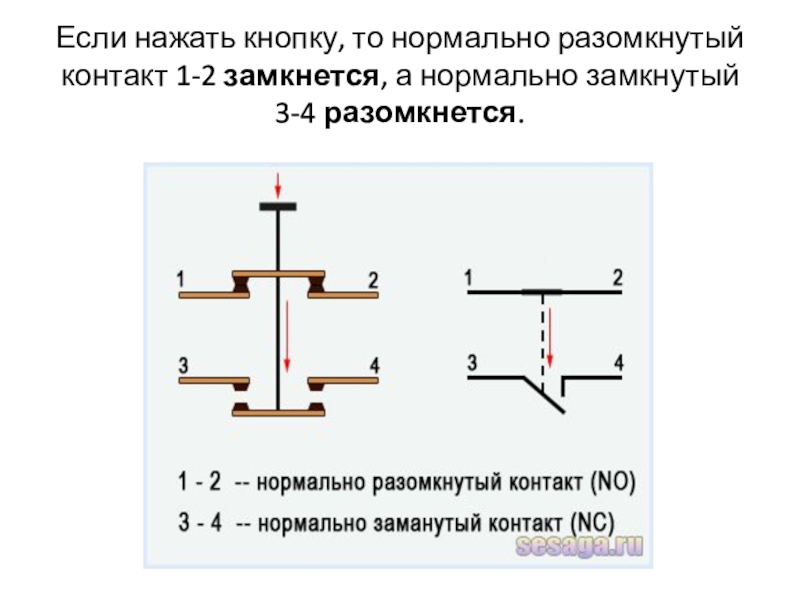

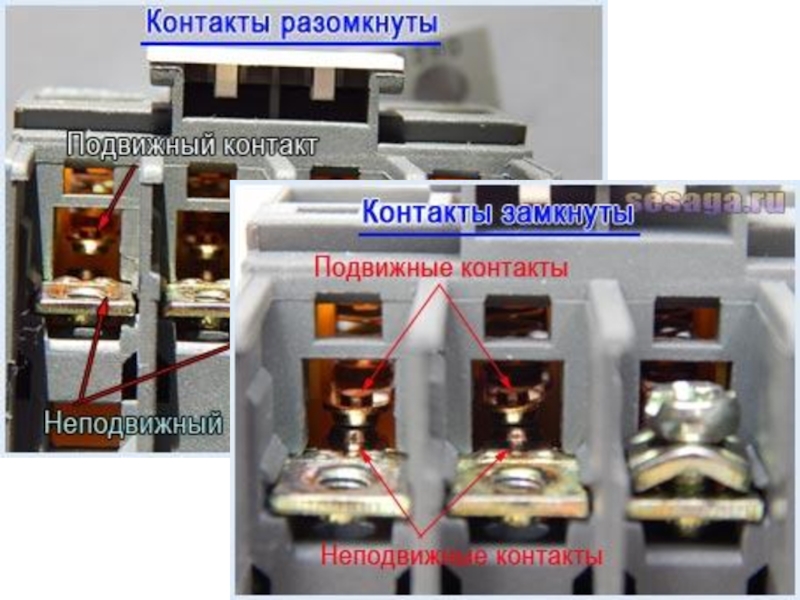

Слайд 5Если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый

3-4 разомкнется.
Если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый  3-4 разомкнется.

Слайд 7Блок контактов
В исходном состоянии, когда магнитный пускатель обесточен,
нормально разомкнутые
контакты
53NO–54NO и 83NO–84NO
 разомкнуты,

а нормально замкнутые
 61NC–62NC и 71NC–72NC
 замкнуты. Об этом говорит шильдик (информационная табличка) с номерами клемм контактов, расположенный
на боковой стенке блока
контактов, а стрелка
показывает направление
движения контактной группы.
Блок контактов В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит

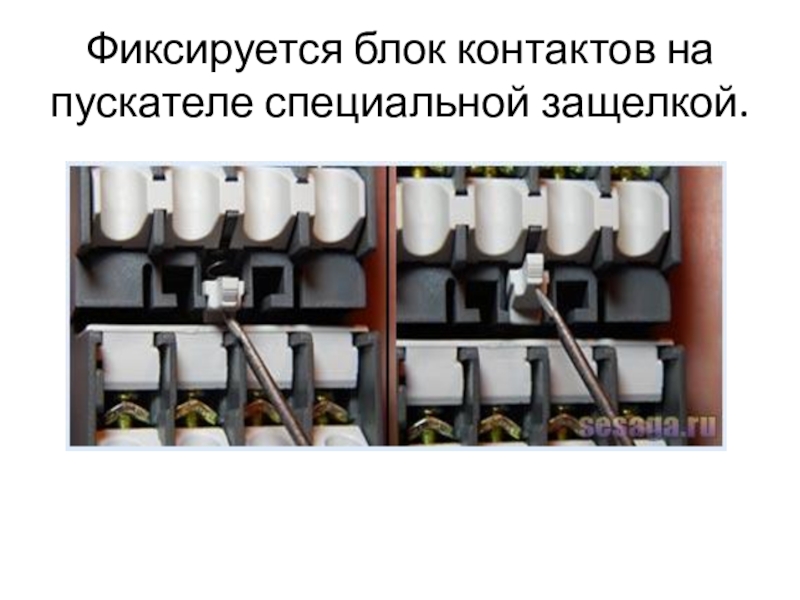

Слайд 8Фиксируется блок контактов на пускателе специальной защелкой.

Фиксируется блок контактов на пускателе специальной защелкой.

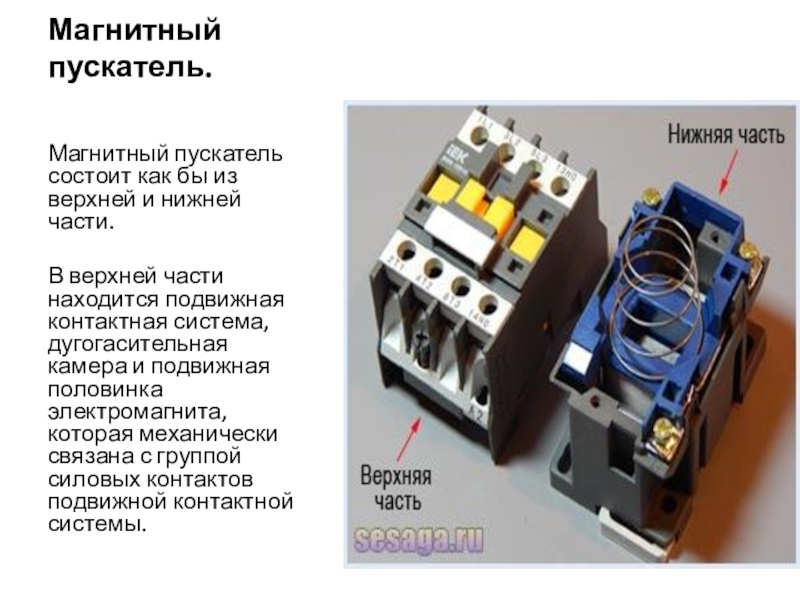

Слайд 9Магнитный пускатель.

Магнитный пускатель состоит как бы из верхней и нижней части.

В

верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

Магнитный пускатель. Магнитный пускатель состоит как бы из верхней и нижней части.В верхней части находится подвижная контактная

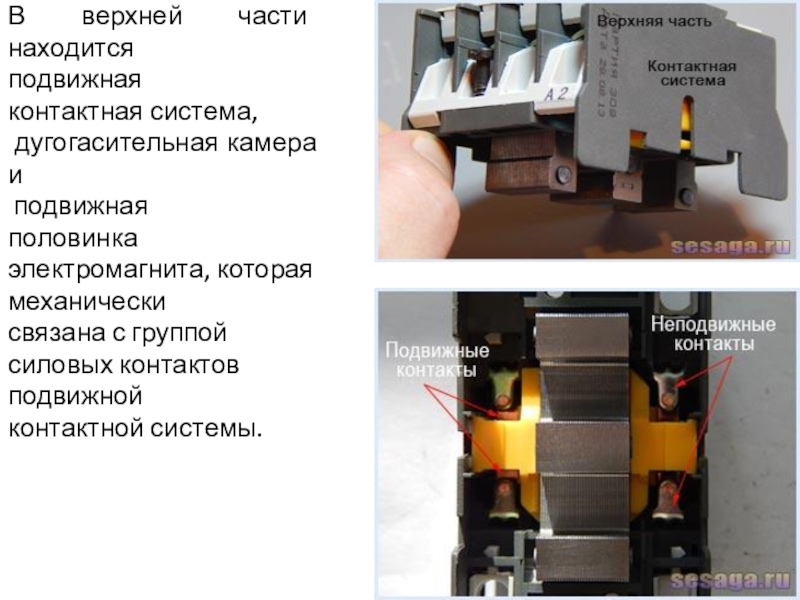

Слайд 10В верхней части находится
подвижная
контактная система,
дугогасительная камера и
подвижная


половинка
электромагнита, которая
механически
связана с группой
силовых контактов
подвижной
контактной системы.
В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с

Слайд 12Нижняя часть
пускателя
состоит из катушки,
возвратной
пружины и второй
половинки

электромагнита.
Возвратная
пружина возвращает
верхнюю
половинку в исходное
положение
после прекращения
подачи
питания на катушку,
тем самым,
разрывая силовые
контакты пускателя.
Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку

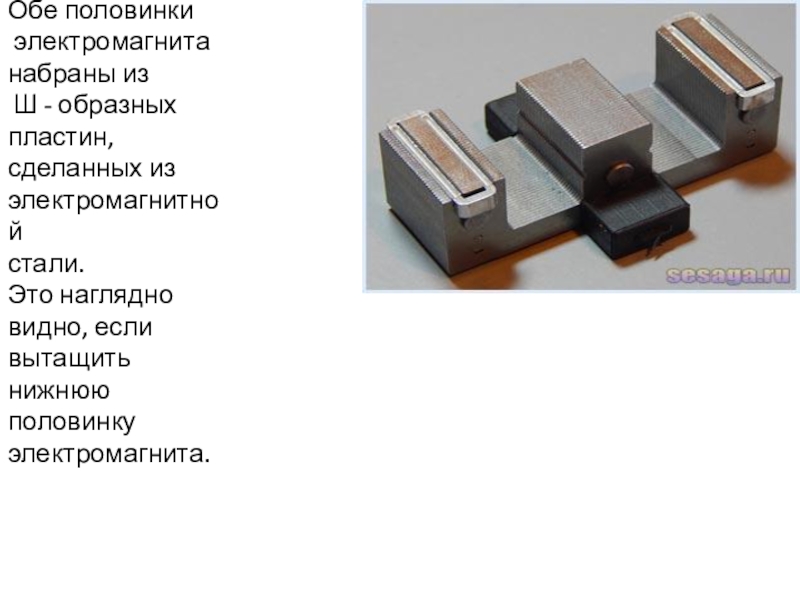

Слайд 13Обе половинки
электромагнита
набраны из
Ш - образных
пластин,
сделанных из


электромагнитной
стали.
Это наглядно
видно, если
вытащить нижнюю
половинку
электромагнита.
Обе половинки электромагнита набраны из Ш - образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если

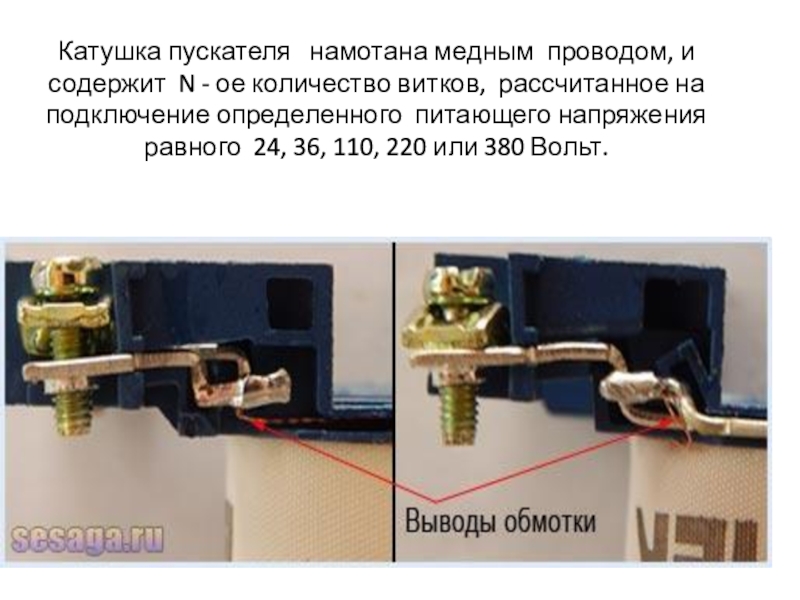

Слайд 14Катушка пускателя намотана медным проводом, и содержит N - ое

количество витков, рассчитанное на
подключение определенного питающего напряжения
равного 24, 36, 110, 220 или 380 Вольт.
Катушка пускателя  намотана медным проводом, и содержит N - ое количество витков, рассчитанное на подключение определенного

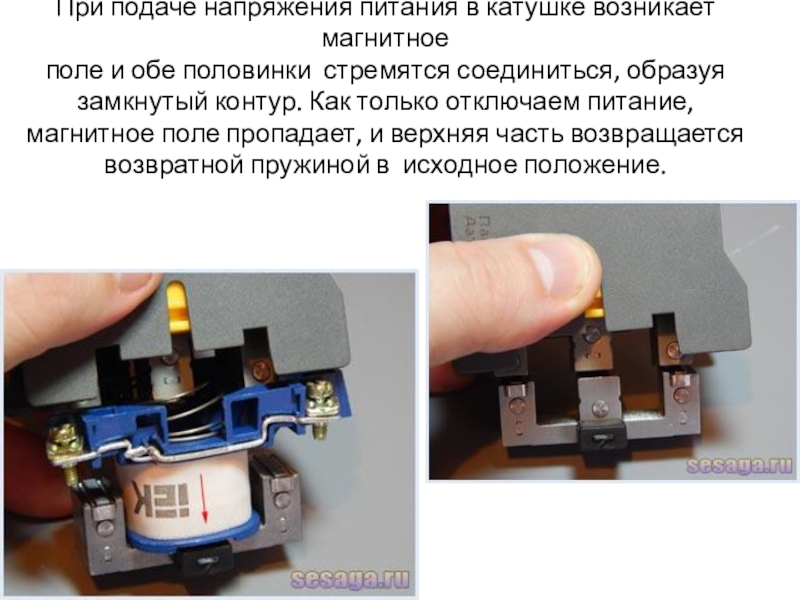

Слайд 15При подаче напряжения питания в катушке возникает магнитное
поле и обе

половинки стремятся соединиться, образуя
замкнутый контур. Как только отключаем питание,
магнитное поле пропадает, и верхняя часть возвращается
возвратной пружиной в исходное положение.
При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур.

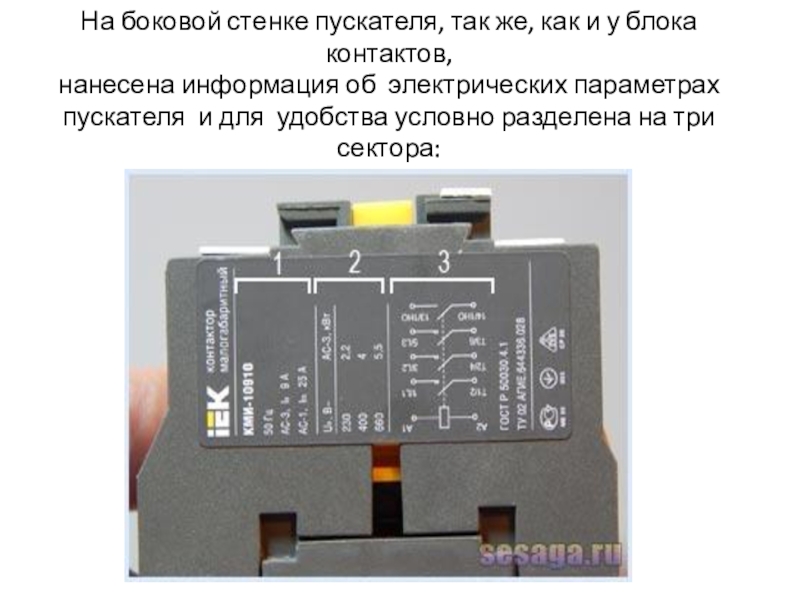

Слайд 16На боковой стенке пускателя, так же, как и у блока контактов,


нанесена информация об электрических параметрах
пускателя и для удобства условно разделена на три сектора:
На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя

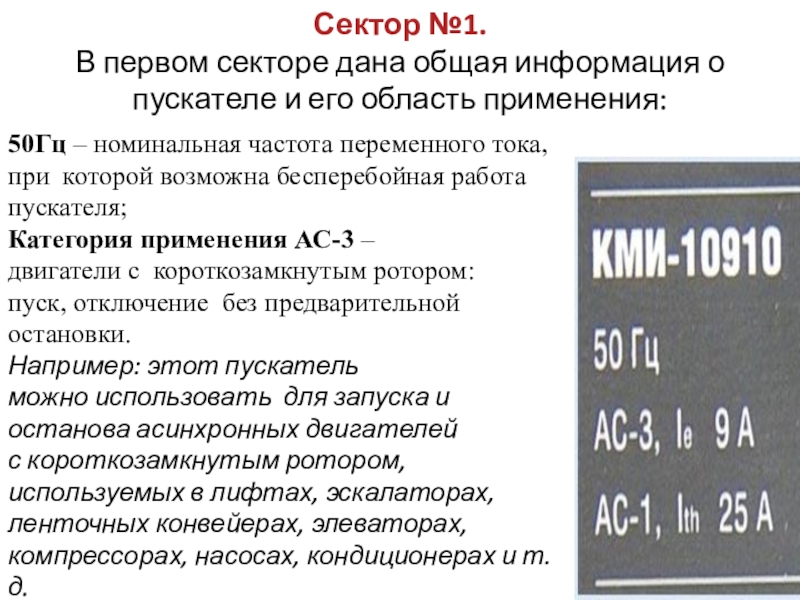

Слайд 17Сектор №1.
В первом секторе дана общая информация о пускателе и его

область применения:

50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;
Категория применения АС-3 –
двигатели с короткозамкнутым ротором:
пуск, отключение без предварительной остановки.
Например: этот пускатель
можно использовать для запуска и останова асинхронных двигателей
с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах,
компрессорах, насосах, кондиционерах и т.д.

Сектор №1.В первом секторе дана общая информация о пускателе и его область применения: 50Гц – номинальная частота переменного

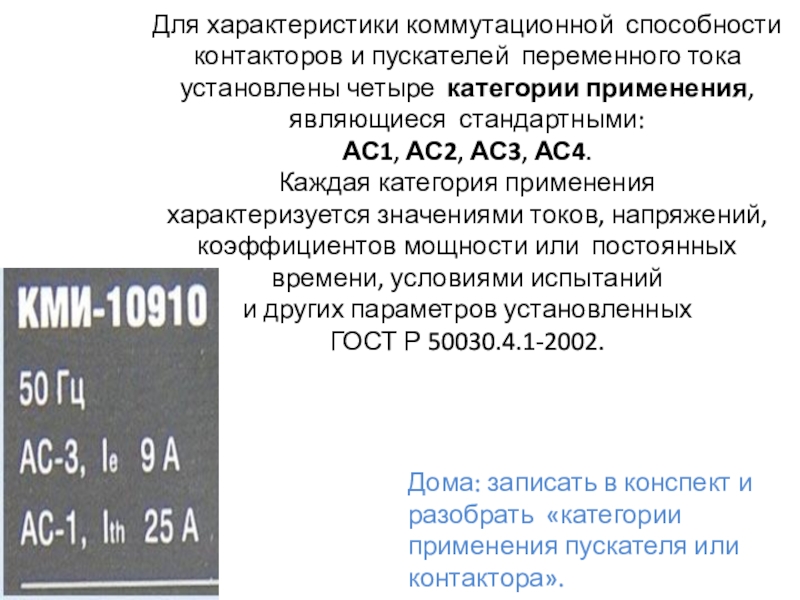

Слайд 18Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре

категории применения, являющиеся стандартными:
АС1, АС2, АС3, АС4.
Каждая категория применения
характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний
и других параметров установленных
ГОСТ Р 50030.4.1-2002.

Дома: записать в конспект и разобрать «категории применения пускателя или контактора».

Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре  категории применения, являющиеся стандартными: АС1, АС2, АС3, АС4. Каждая категория

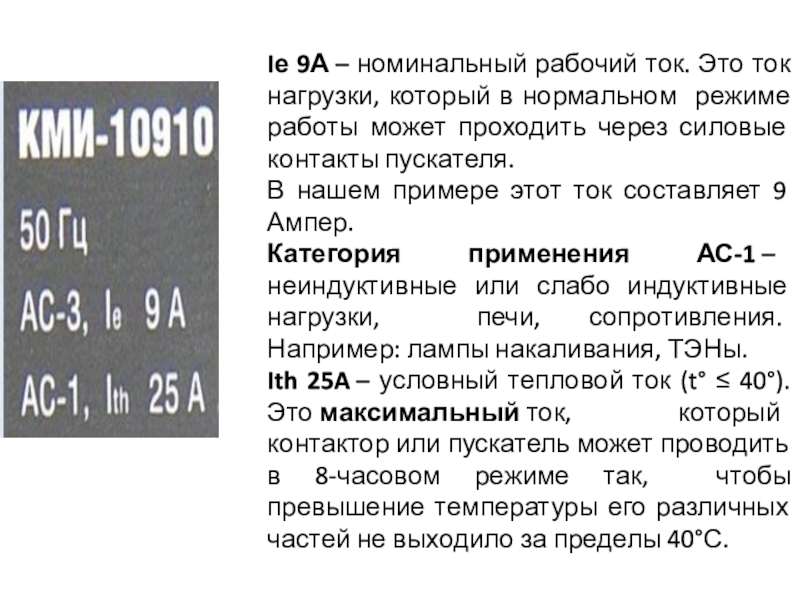

Слайд 19Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном

режиме работы может проходить через силовые контакты пускателя.
В нашем примере этот ток составляет 9 Ампер.
Категория применения АС-1 – неиндуктивные или слабо индуктивные нагрузки, печи, сопротивления. Например: лампы накаливания, ТЭНы.
Ith 25A – условный тепловой ток (t° ≤ 40°). Это максимальный ток, который контактор или пускатель может проводить в 8-часовом режиме так, чтобы превышение температуры его различных частей не выходило за пределы 40°С.
Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном режиме работы может проходить через силовые

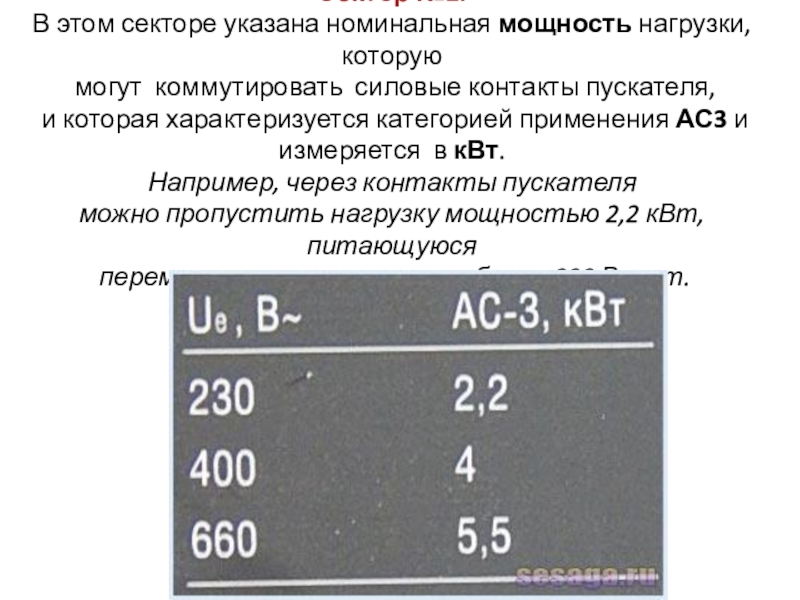

Слайд 20Сектор №2.
В этом секторе указана номинальная мощность нагрузки, которую
могут коммутировать силовые контакты

пускателя,
и которая характеризуется категорией применения АС3 и
измеряется в кВт.
Например, через контакты пускателя
можно пропустить нагрузку мощностью 2,2 кВт, питающуюся
переменным напряжением не более 230 Вольт.

Сектор №2.В этом секторе указана номинальная мощность нагрузки, которую могут коммутировать силовые контакты пускателя, и которая характеризуется категорией применения АС3 и

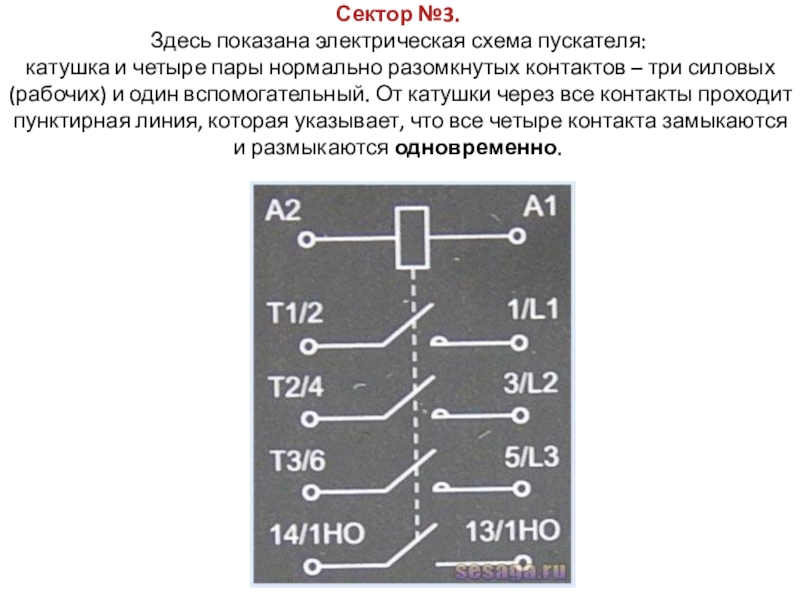

Слайд 21Сектор №3.
Здесь показана электрическая схема пускателя:
катушка и четыре пары нормально

разомкнутых контактов – три силовых
(рабочих) и один вспомогательный. От катушки через все контакты проходит
пунктирная линия, которая указывает, что все четыре контакта замыкаются
и размыкаются одновременно.


Сектор №3.Здесь показана электрическая схема пускателя: катушка и четыре пары нормально разомкнутых контактов – три силовых (рабочих)

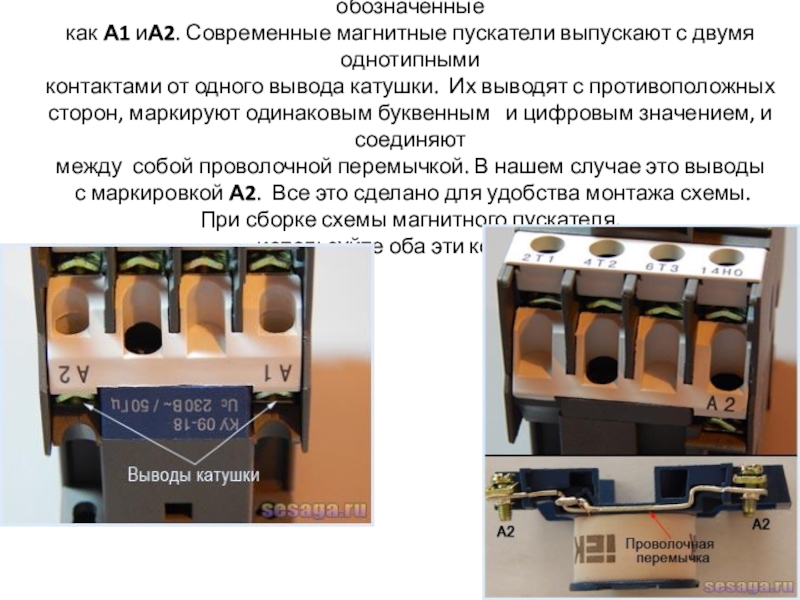

Слайд 22Напряжение питания 220В подается на катушку через контакты, обозначенные
как А1 иА2. Современные

магнитные пускатели выпускают с двумя однотипными
контактами от одного вывода катушки. Их выводят с противоположных
сторон, маркируют одинаковым буквенным и цифровым значением, и соединяют
между собой проволочной перемычкой. В нашем случае это выводы
с маркировкой А2. Все это сделано для удобства монтажа схемы.
При сборке схемы магнитного пускателя,
используйте оба эти контакта.

Напряжение питания 220В подается на катушку через контакты, обозначенные как А1 иА2. Современные магнитные пускатели выпускают с двумя однотипными

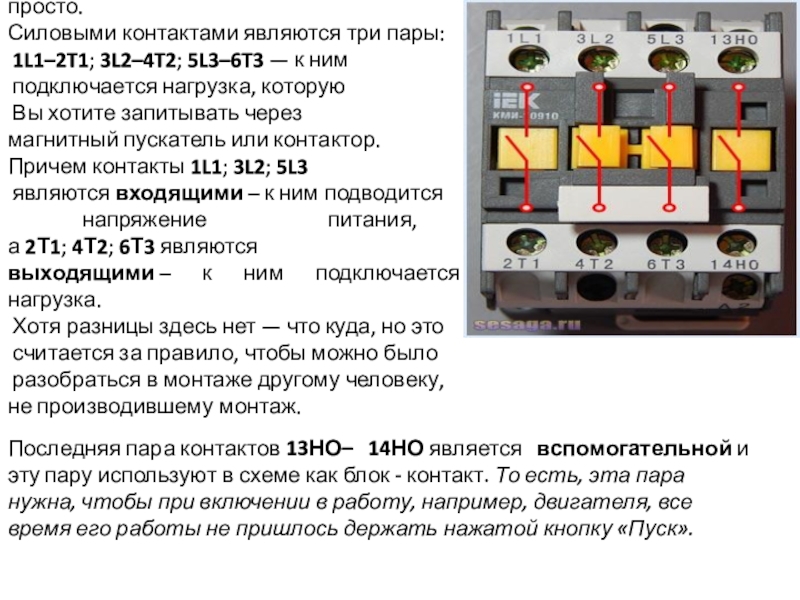

Слайд 23Контактную группу пускателя. Здесь все просто. Силовыми контактами являются три пары:
 1L1–2T1; 3L2–4T2; 5L3–6T3 — к

ним
подключается нагрузка, которую
Вы хотите запитывать через
магнитный пускатель или контактор.
Причем контакты 1L1; 3L2; 5L3
 являются входящими – к ним подводится
напряжение питания, а 2Т1; 4Т2; 6Т3 являются
выходящими – к ним подключается нагрузка.
Хотя разницы здесь нет — что куда, но это
считается за правило, чтобы можно было
разобраться в монтаже другому человеку,
не производившему монтаж.

Последняя пара контактов 13НО– 14НО является вспомогательной и эту пару используют в схеме как блок - контакт. То есть, эта пара нужна, чтобы при включении в работу, например, двигателя, все время его работы не пришлось держать нажатой кнопку «Пуск».

Контактную группу пускателя. Здесь все просто. Силовыми контактами являются три пары: 1L1–2T1; 3L2–4T2; 5L3–6T3 — к ним подключается нагрузка, которую Вы
