Презентация, доклад по основам технологии отделочных строительных работ на тему Основные части зданий
Содержание
- 1. Презентация по основам технологии отделочных строительных работ на тему Основные части зданий
- 2. К основным частям здания относятся фундаменты, каркасы,
- 3. Несущие конструкции воспринимают
- 4. Основание – это толща грунта, расположенная под
- 5. Фундамент – часть здания, опирающаяся на грунт
- 6. Ленточные фундаменты представляют собой сплошную непрерывную стену, на которой возводят стены здания
- 7. Столбчатые фундаменты – отдельно стоящие столбы. Сверху их перекрывают балками, на которые опираются стены здания.
- 8. Сплошные фундаменты представляют собой монолитную железобетонную плиту, устроенную под всей площадью здания
- 9. Свайные фундаменты состоят из отдельных стоек, связанных между собой железобетонным поясом или балкой
- 10. Цо́коль — подножие здания, сооружения, памятника,
- 11. Стены отделяющие помещения здания от внешнего пространства называют наружными

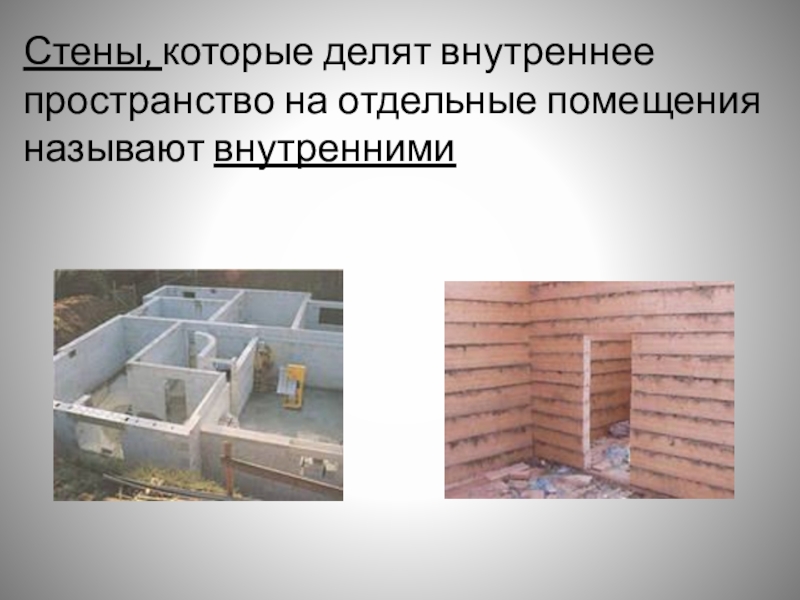

- 12. Стены, которые делят внутреннее пространство на отдельные помещения называют внутренними
- 13. Перегородки – это внутренние стены. Их

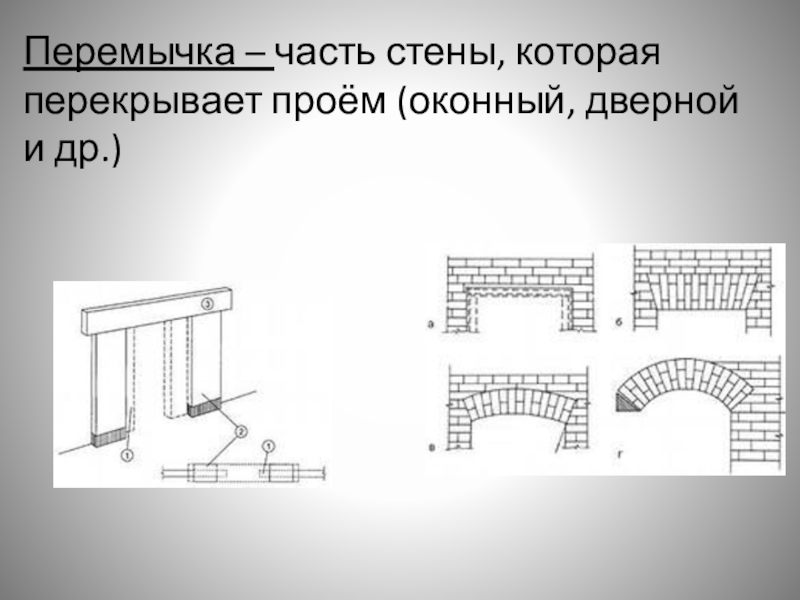

- 14. Перемычка – часть стены, которая перекрывает проём (оконный, дверной и др.)
- 15. Участки стен, расположенные между проёмами называются
- 16. Ниша – углубления в стенах, которые
- 17. Для усиления стен, а также для
- 18. Оконные проёмы устраивают в наружных стенах,
- 19. Дверные проёмы служат для входа в
- 20. Перекрытия – конструкции, разделяющие помещения на
- 21. Крыша – ограждающая и несущая конструкция.
- 22. Лестницы – наиболее распространённое средство сообщения
- 23. Каждая лестница состоит из ряда
- 24. В многоэтажных домах устраивают лифты, а в местах усиленного передвижения людских потоков устраивают экскалаторы.
- 25. Па́ндус — пологая наклонная площадка, соединяющая
- 26. Карни́з — выступающий элемент внутренней и
- 27. Разновидность карнизов – пояски, разделяющие по
- 28. Парапе́т (фр. parapet, итал. parapetto,

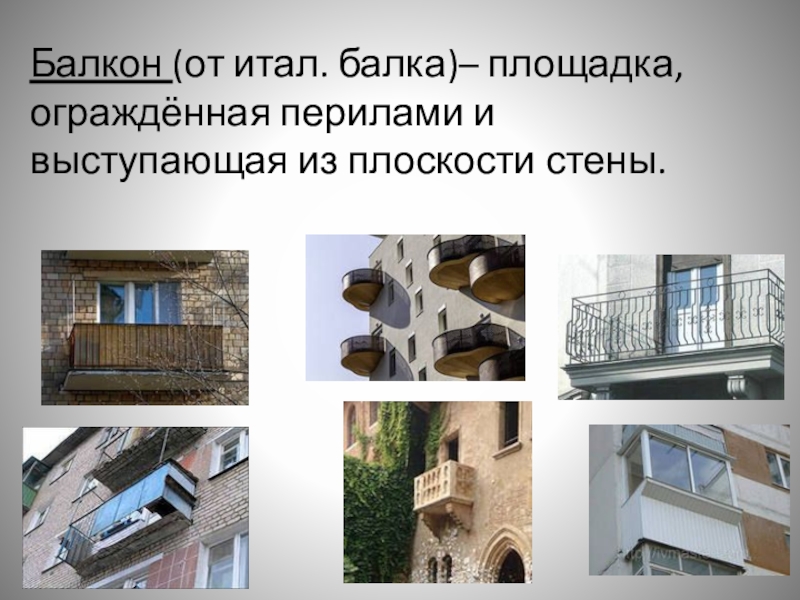

- 29. Балкон (от итал. балка)– площадка, ограждённая перилами и выступающая из плоскости стены.
- 30. Лоджия (от итал. беседка)— это
- 31. Э́ркер — выступающая из плоскости
- 32. Откос — часть оконного проема,
- 33. С внутренней стороны в нижней
- 34. В нижней части окна устанавливают
- 35. Кровли устраивают из асбестоцементных волнистых
- 36. На крышу выходят дымовые и
- 37. А́рка — архитектурный элемент, криволинейное
- 38. .Аркада - ряд одинаковых по
- 39. .Фронто́н (передняя часть стены) —
- 40. .Фаса́д — наружная, лицевая сторона здания.Различают главный, боковой, задний фасады, также уличный и дворовый.

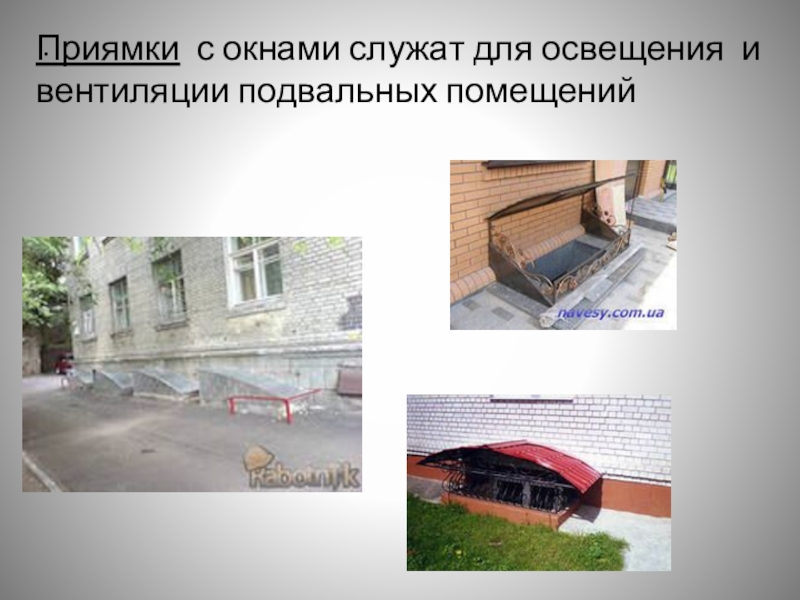

- 41. .Приямки с окнами служат для освещения и вентиляции подвальных помещений
К основным частям здания относятся фундаменты, каркасы, стены, перегородки, перекрытия, крыша и другие конструктивные элементы. Они подразделяются на несущие и ограждающие

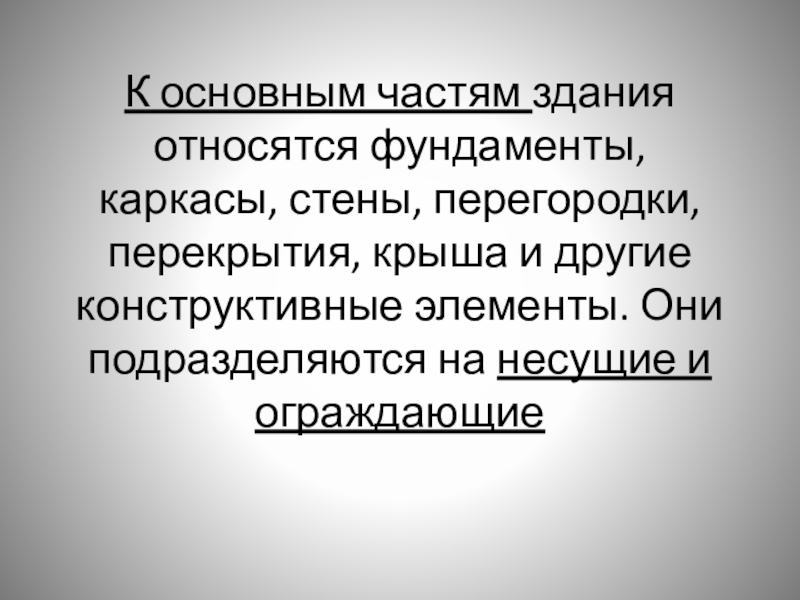

Слайд 2К основным частям здания относятся фундаменты, каркасы, стены, перегородки, перекрытия, крыша
и другие конструктивные элементы. Они подразделяются на несущие и ограждающие

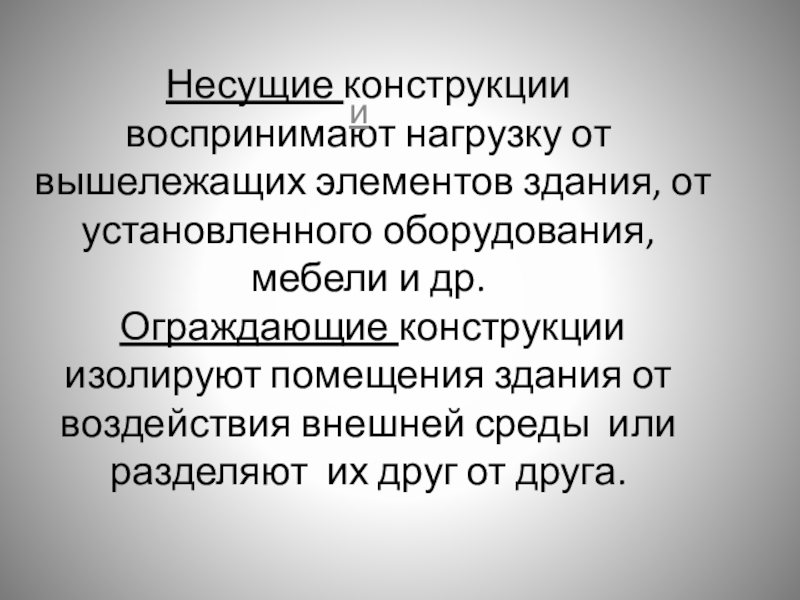

Слайд 3 Несущие конструкции воспринимают нагрузку от вышележащих элементов здания, от установленного оборудования,
мебели и др.
Ограждающие конструкции изолируют помещения здания от воздействия внешней среды или разделяют их друг от друга.
и

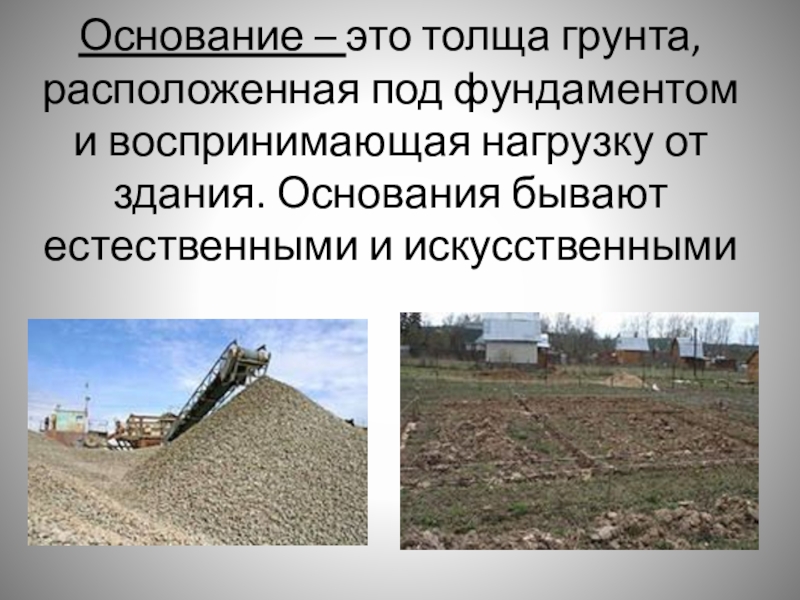

Слайд 4Основание – это толща грунта, расположенная под фундаментом и воспринимающая нагрузку
от здания. Основания бывают естественными и искусственными

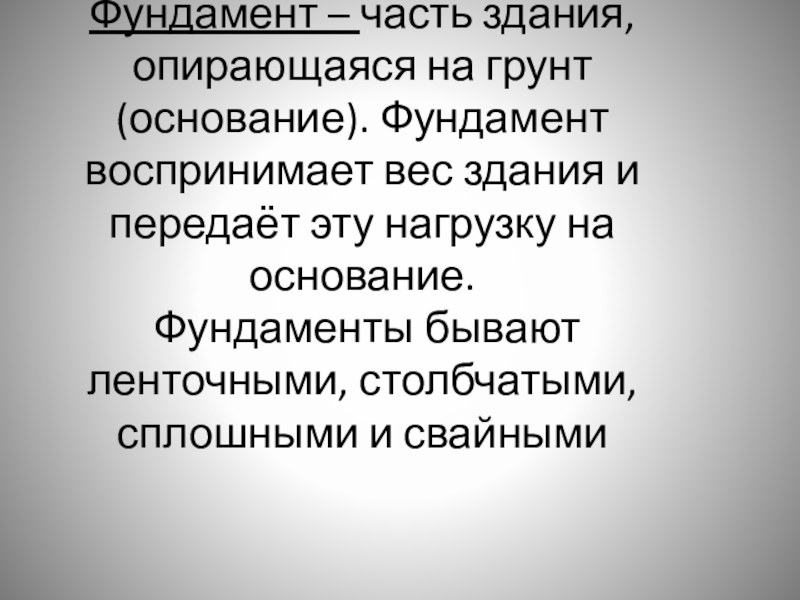

Слайд 5Фундамент – часть здания, опирающаяся на грунт (основание). Фундамент воспринимает вес
здания и передаёт эту нагрузку на основание.
Фундаменты бывают ленточными, столбчатыми, сплошными и свайными

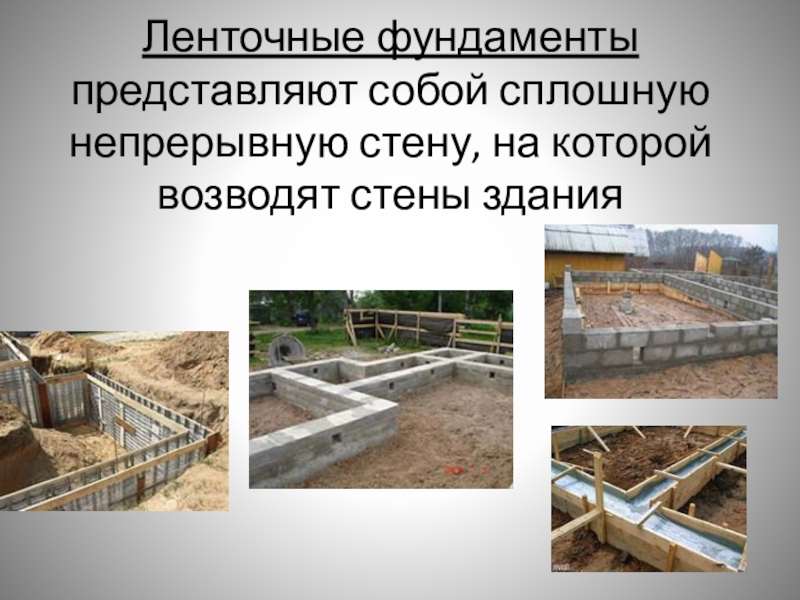

Слайд 6Ленточные фундаменты представляют собой сплошную непрерывную стену, на которой возводят стены
здания

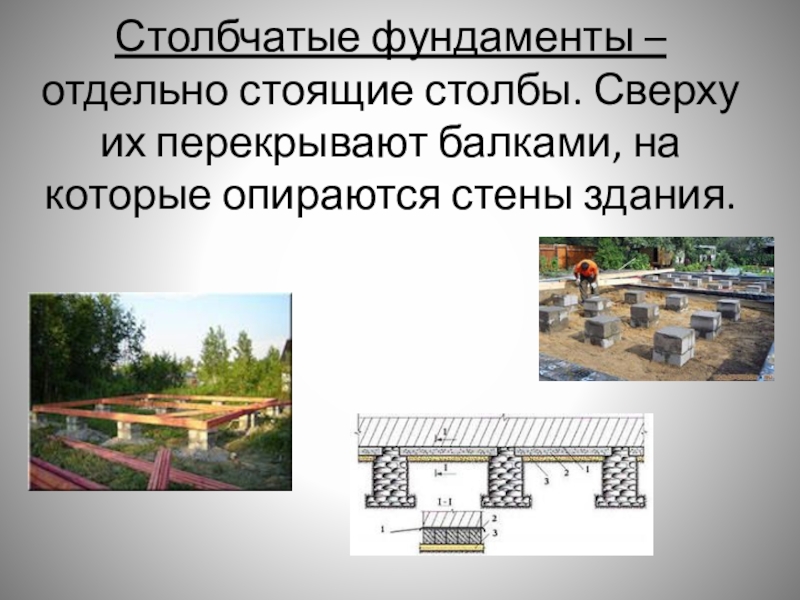

Слайд 7Столбчатые фундаменты – отдельно стоящие столбы. Сверху их перекрывают балками, на
которые опираются стены здания.

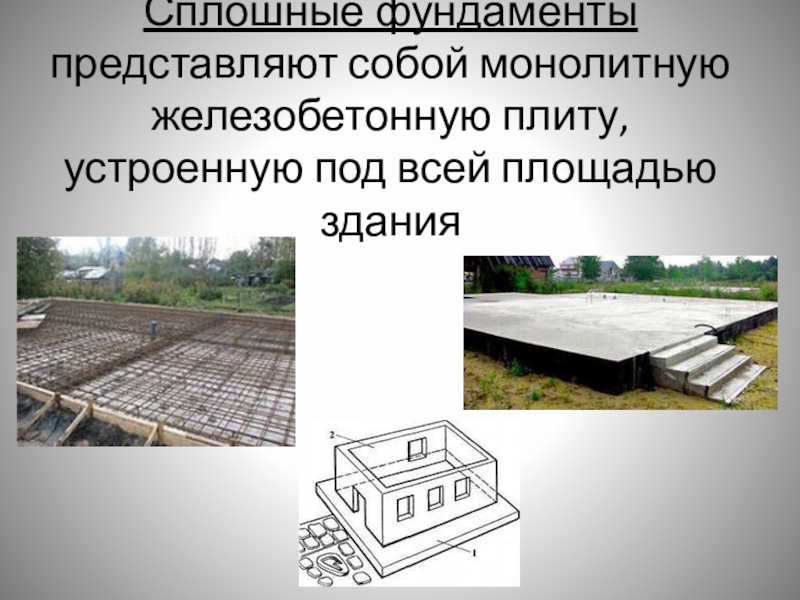

Слайд 8Сплошные фундаменты представляют собой монолитную железобетонную плиту, устроенную под всей площадью
здания

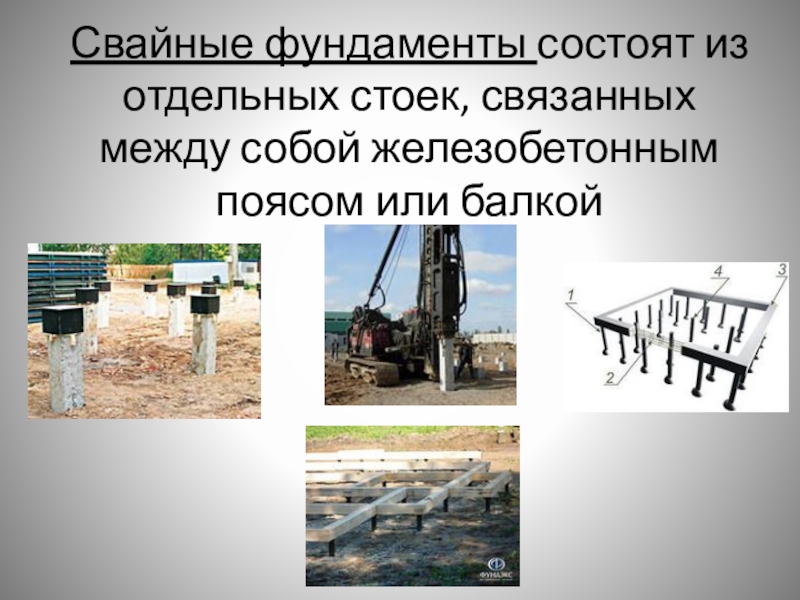

Слайд 9Свайные фундаменты состоят из отдельных стоек, связанных между собой железобетонным поясом
или балкой
Слайд 10

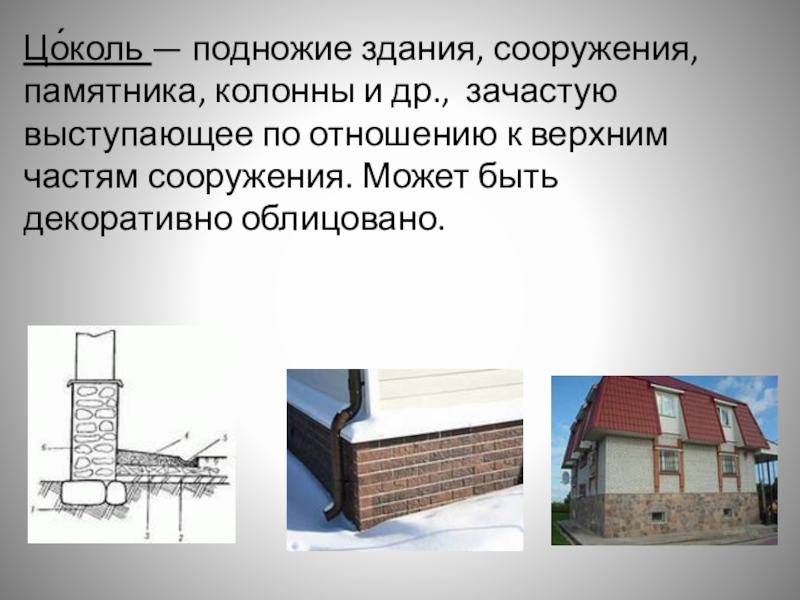

Цо́коль — подножие здания, сооружения, памятника, колонны и др., зачастую выступающее
по отношению к верхним частям сооружения. Может быть декоративно облицовано.

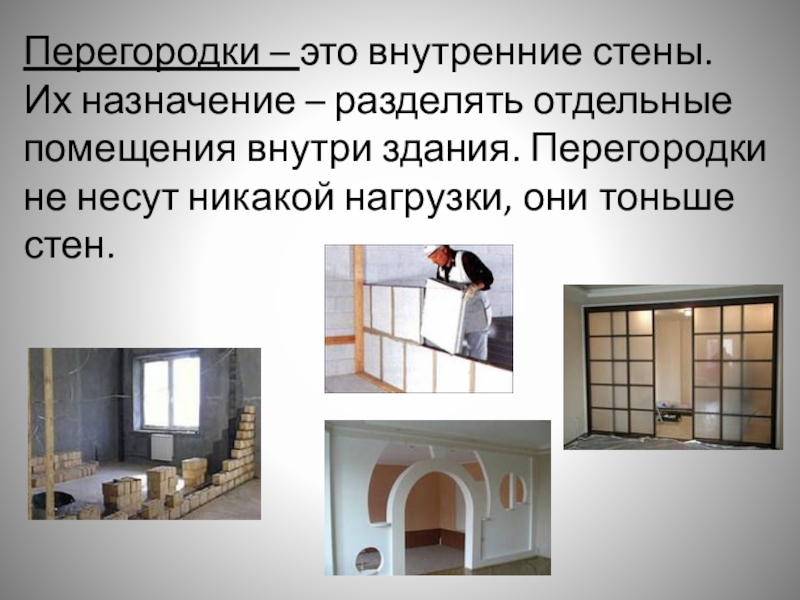

Слайд 13
Перегородки – это внутренние стены. Их назначение – разделять отдельные помещения
внутри здания. Перегородки не несут никакой нагрузки, они тоньше стен.
Слайд 15
Участки стен, расположенные между проёмами называются простенками. Простенки бывают рядовыми (между
проёмами) и угловыми ( между проёмом и углом здания)
Слайд 16

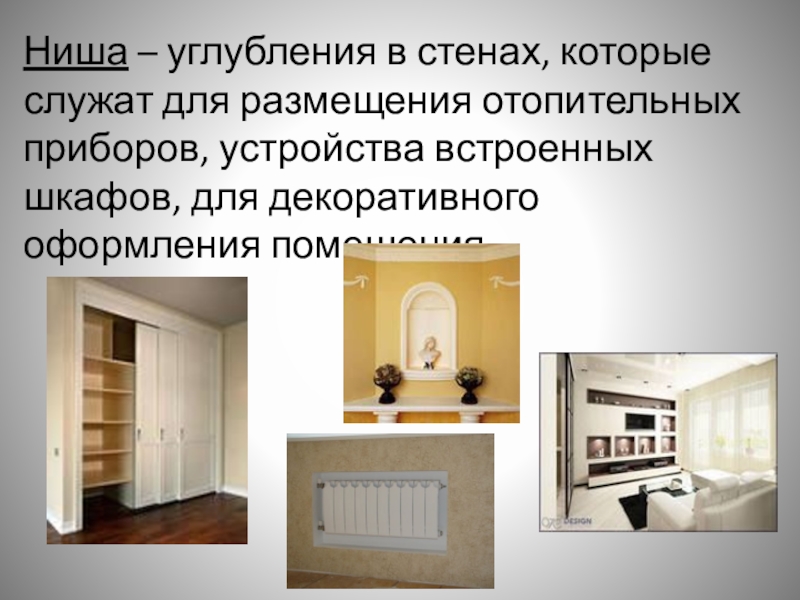

Ниша – углубления в стенах, которые служат для размещения отопительных приборов,
устройства встроенных шкафов, для декоративного оформления помещения.
Слайд 17

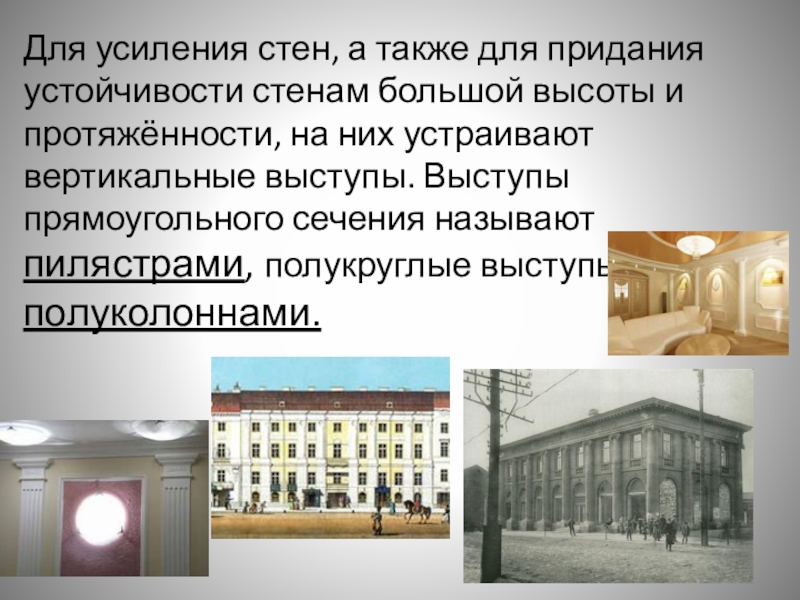

Для усиления стен, а также для придания устойчивости стенам большой высоты
и протяжённости, на них устраивают вертикальные выступы. Выступы прямоугольного сечения называют пилястрами, полукруглые выступы – полуколоннами.
Слайд 18
Оконные проёмы устраивают в наружных стенах, заполняют их оконными блоками. Служат
окна для освещения и проветривания помещения.
Слайд 19

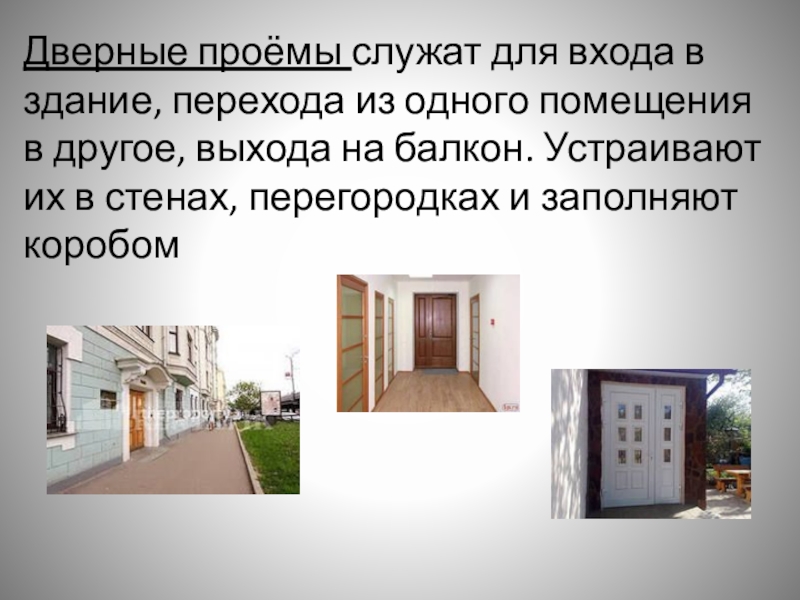

Дверные проёмы служат для входа в здание, перехода из одного помещения
в другое, выхода на балкон. Устраивают их в стенах, перегородках и заполняют коробом
Слайд 20

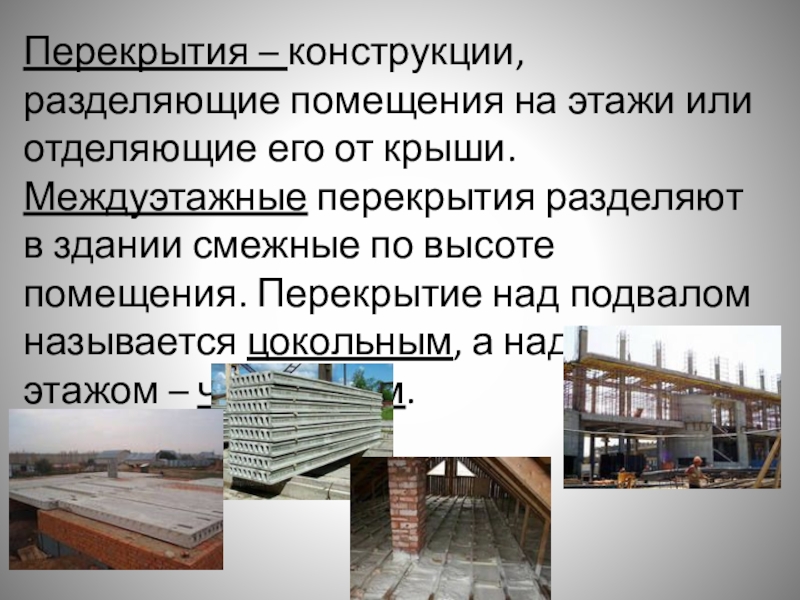

Перекрытия – конструкции, разделяющие помещения на этажи или отделяющие его от
крыши. Междуэтажные перекрытия разделяют в здании смежные по высоте помещения. Перекрытие над подвалом называется цокольным, а над верхним этажом – чердачным.

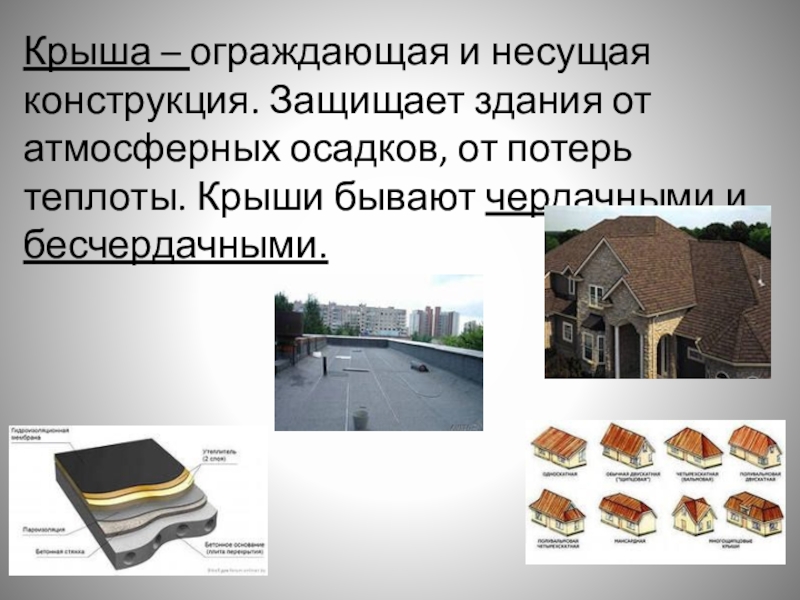

Слайд 21
Крыша – ограждающая и несущая конструкция. Защищает здания от атмосферных осадков,
от потерь теплоты. Крыши бывают чердачными и бесчердачными.
Слайд 22

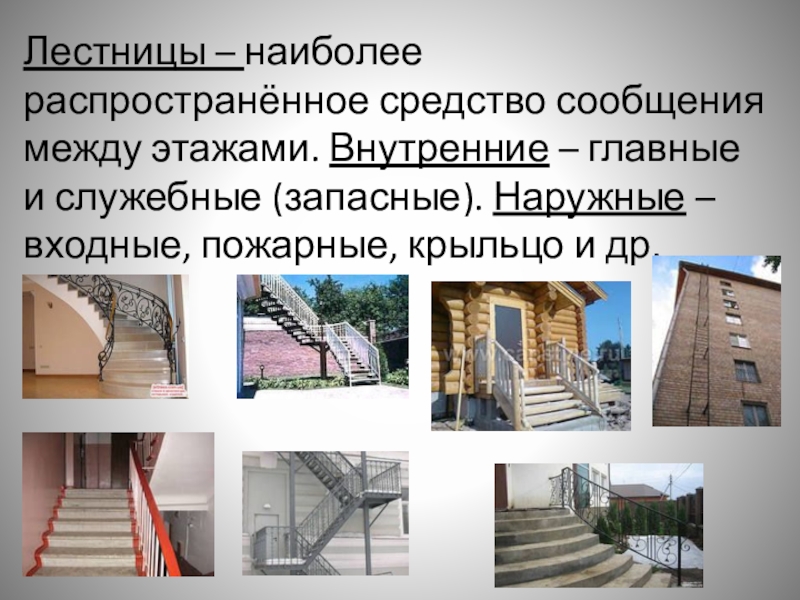

Лестницы – наиболее распространённое средство сообщения между этажами. Внутренние – главные
и служебные (запасные). Наружные – входные, пожарные, крыльцо и др.
Слайд 23

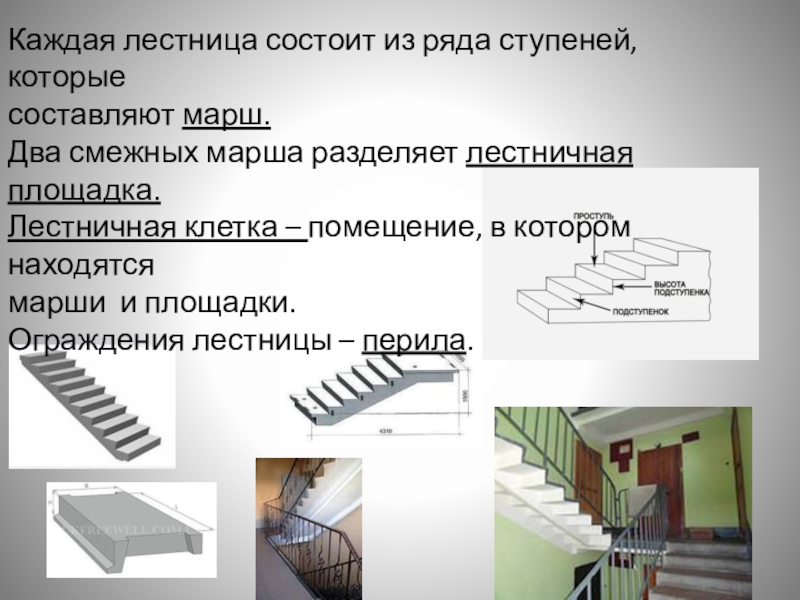

Каждая лестница состоит из ряда ступеней, которые
составляют марш.
Два
смежных марша разделяет лестничная площадка.
Лестничная клетка – помещение, в котором находятся
марши и площадки.
Ограждения лестницы – перила.
Лестничная клетка – помещение, в котором находятся
марши и площадки.
Ограждения лестницы – перила.

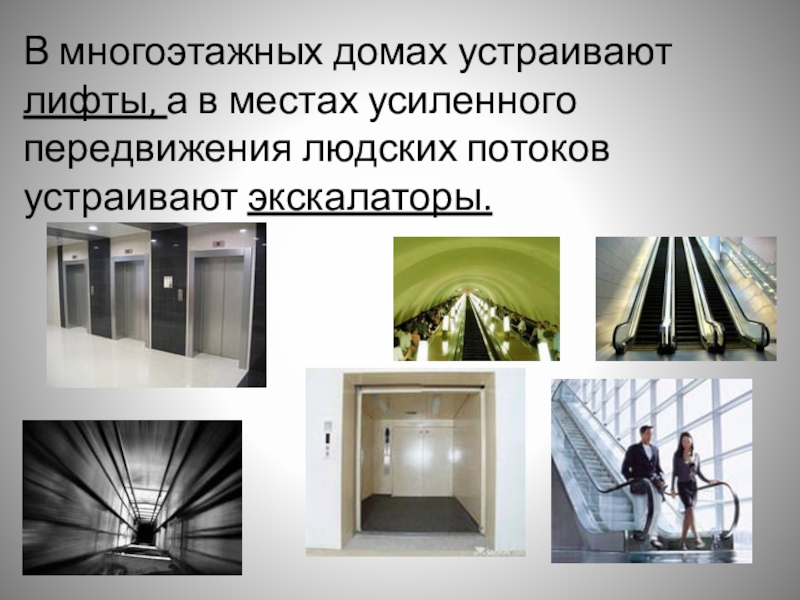

Слайд 24
В многоэтажных домах устраивают лифты, а в местах усиленного передвижения людских
потоков устраивают экскалаторы.
Слайд 25

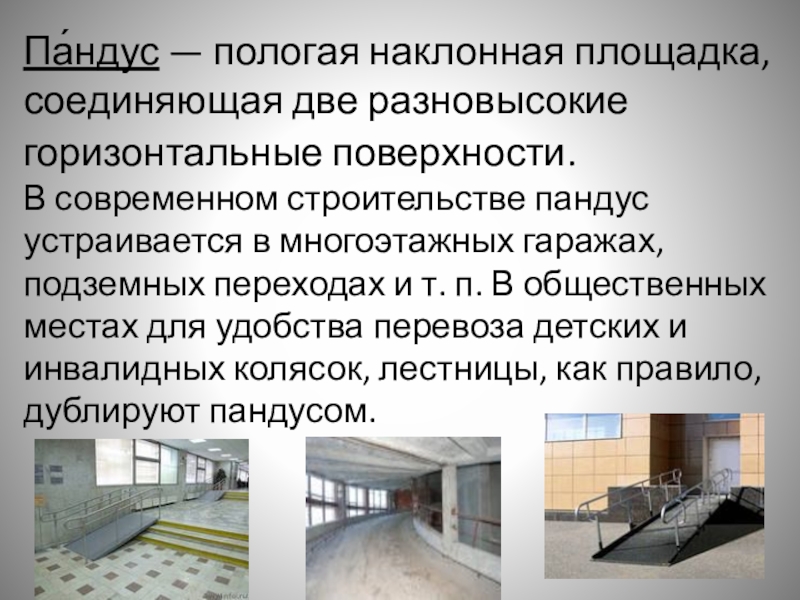

Па́ндус — пологая наклонная площадка, соединяющая две разновысокие горизонтальные поверхности.
В
современном строительстве пандус устраивается в многоэтажных гаражах, подземных переходах и т. п. В общественных местах для удобства перевоза детских и инвалидных колясок, лестницы, как правило, дублируют пандусом.
Слайд 26

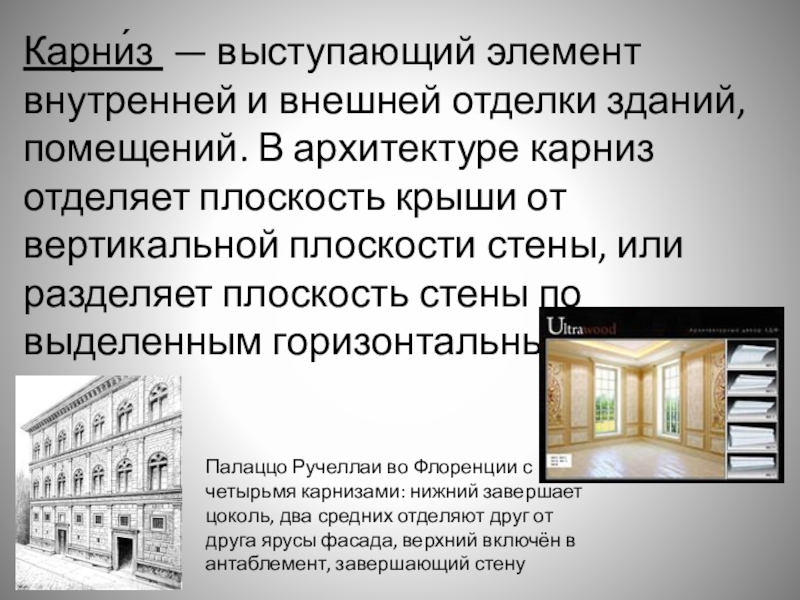

Карни́з — выступающий элемент внутренней и внешней отделки зданий, помещений. В
архитектуре карниз отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям.
Палаццо Ручеллаи во Флоренции с четырьмя карнизами: нижний завершает цоколь, два средних отделяют друг от друга ярусы фасада, верхний включён в антаблемент, завершающий стену
Слайд 27
Разновидность карнизов – пояски, разделяющие по высоте фасадные стены, и сандрики,
распологаемые над оконными или дверными проёмами.

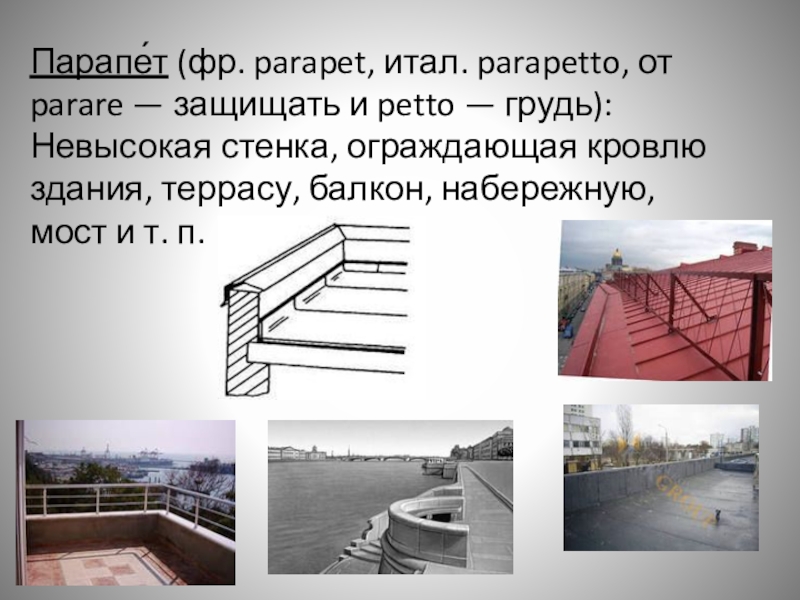

Слайд 28
Парапе́т (фр. parapet, итал. parapetto, от parare — защищать и
petto — грудь):
Невысокая стенка, ограждающая кровлю здания, террасу, балкон, набережную, мост и т. п.
Невысокая стенка, ограждающая кровлю здания, террасу, балкон, набережную, мост и т. п.
Слайд 30

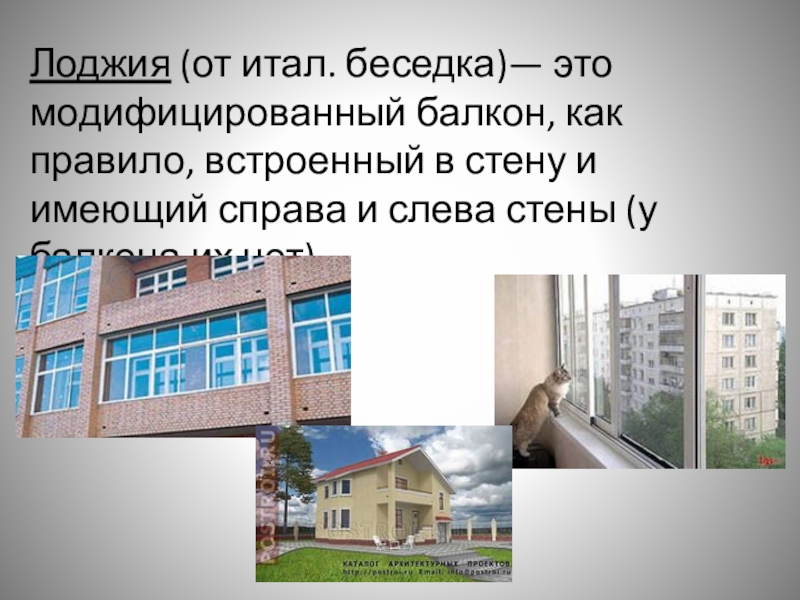

Лоджия (от итал. беседка)— это модифицированный балкон, как правило, встроенный
в стену и имеющий справа и слева стены (у балкона их нет).
Слайд 31

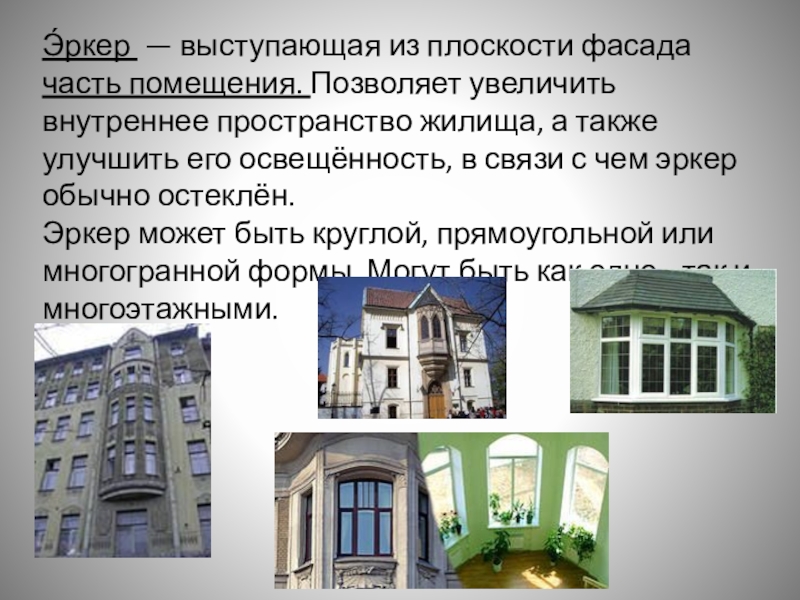

Э́ркер — выступающая из плоскости фасада часть помещения. Позволяет увеличить
внутреннее пространство жилища, а также улучшить его освещённость, в связи с чем эркер обычно остеклён.
Эркер может быть круглой, прямоугольной или многогранной формы. Могут быть как одно-, так и многоэтажными.
Эркер может быть круглой, прямоугольной или многогранной формы. Могут быть как одно-, так и многоэтажными.
Слайд 32

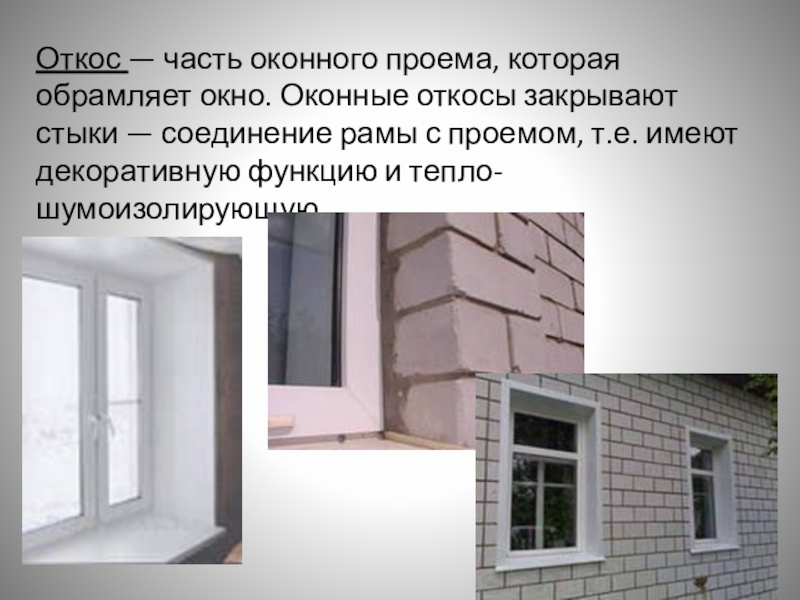

Откос — часть оконного проема, которая обрамляет окно. Оконные откосы
закрывают стыки — соединение рамы с проемом, т.е. имеют декоративную функцию и тепло-шумоизолирующую.

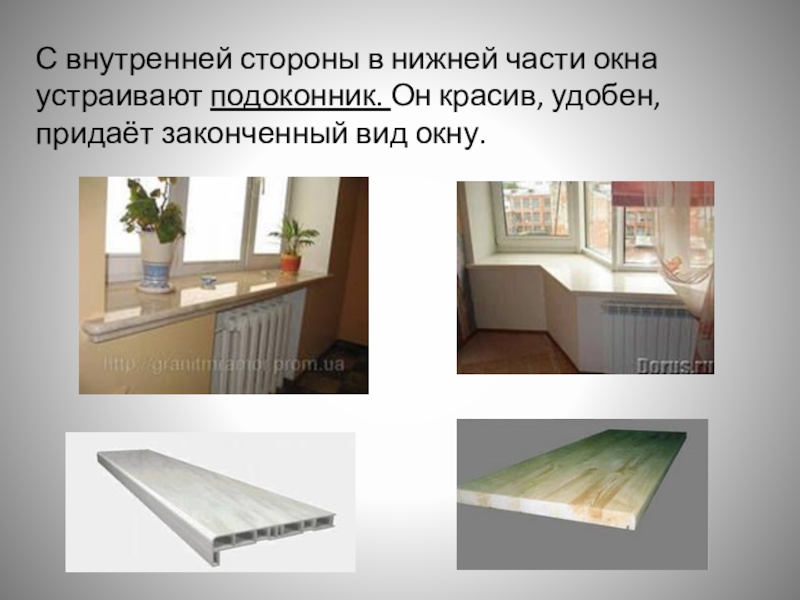

Слайд 33
С внутренней стороны в нижней части окна устраивают подоконник. Он
красив, удобен, придаёт законченный вид окну.

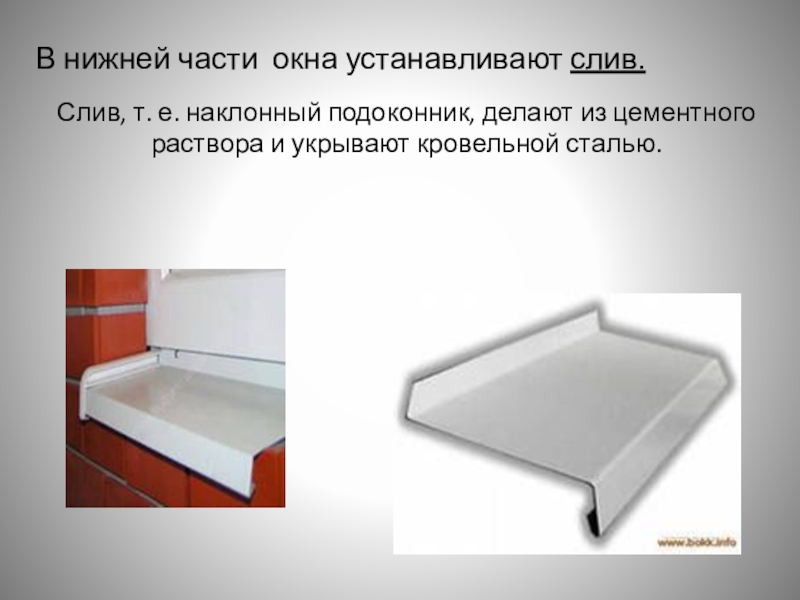

Слайд 34
В нижней части окна устанавливают слив.
Слив, т. е. наклонный
подоконник, делают из цементного раствора и укрывают кровельной сталью.
Слайд 35

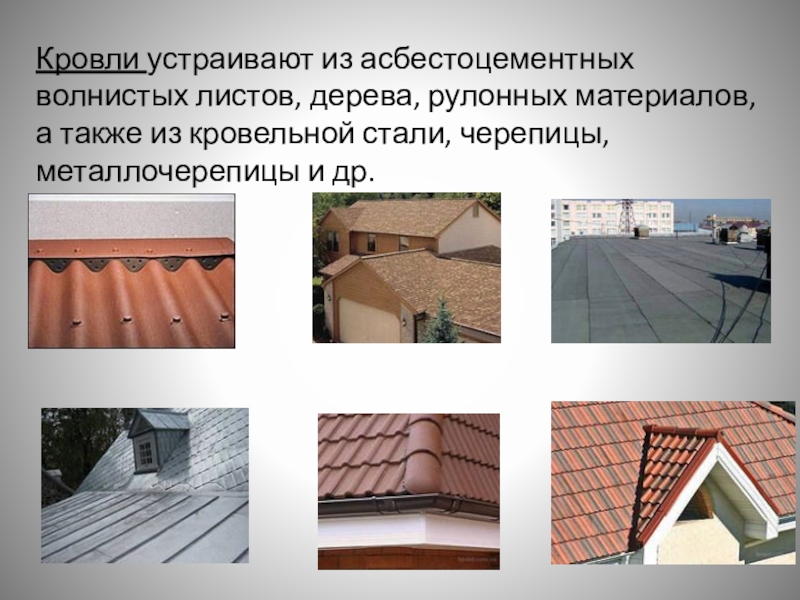

Кровли устраивают из асбестоцементных волнистых листов, дерева, рулонных материалов, а
также из кровельной стали, черепицы, металлочерепицы и др.
Слайд 36

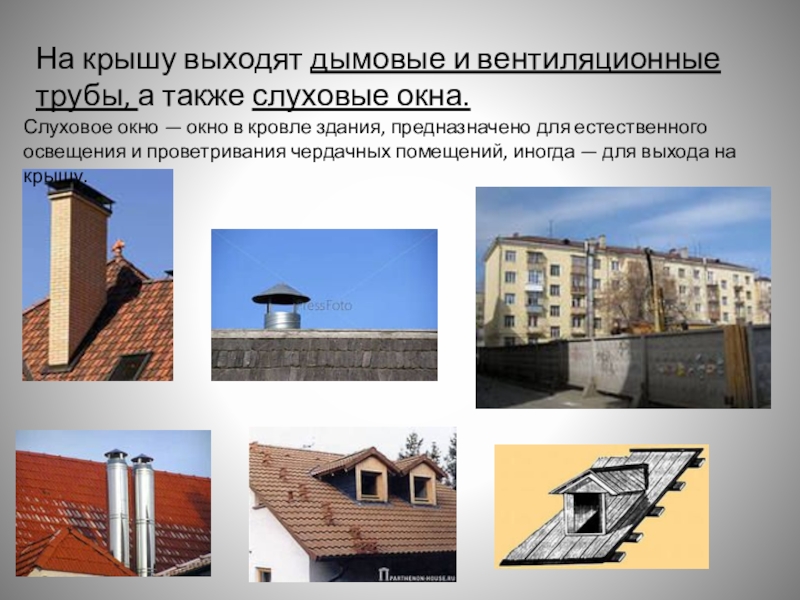

На крышу выходят дымовые и вентиляционные трубы, а также слуховые
окна.
Слуховое окно — окно в кровле здания, предназначено для естественного освещения и проветривания чердачных помещений, иногда — для выхода на крышу.
Слайд 37

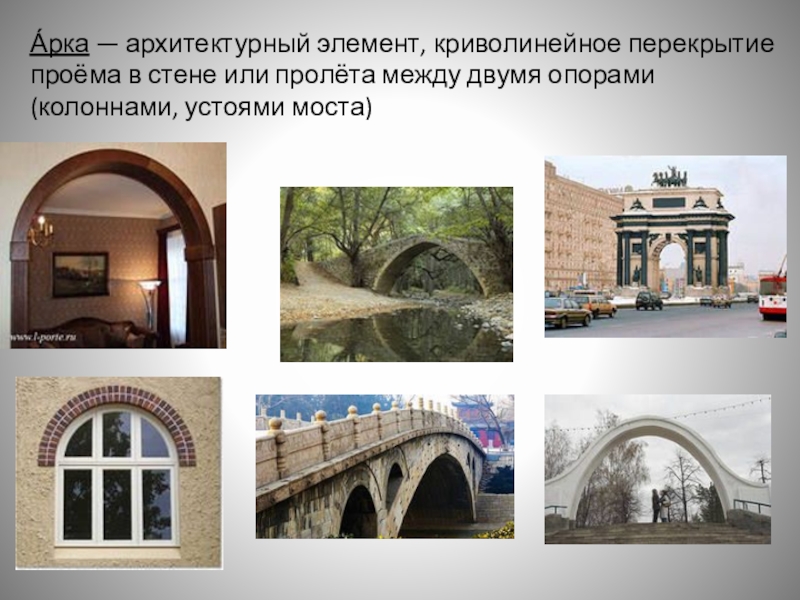

А́рка — архитектурный элемент, криволинейное перекрытие проёма в стене или
пролёта между двумя опорами (колоннами, устоями моста)
Слайд 38
.

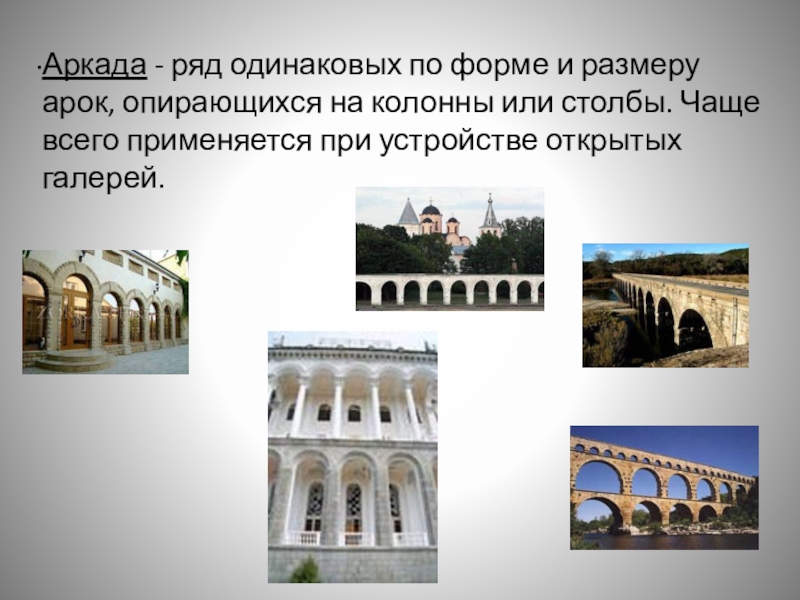

Аркада - ряд одинаковых по форме и размеру арок, опирающихся
на колонны или столбы. Чаще всего применяется при устройстве открытых галерей.
Слайд 39
.

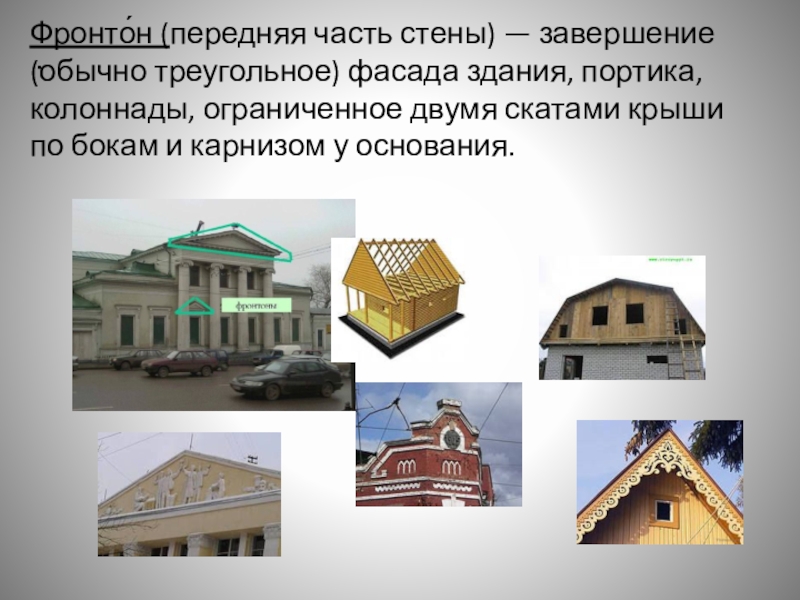

Фронто́н (передняя часть стены) — завершение (обычно треугольное) фасада здания,
портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания.
Слайд 40
.

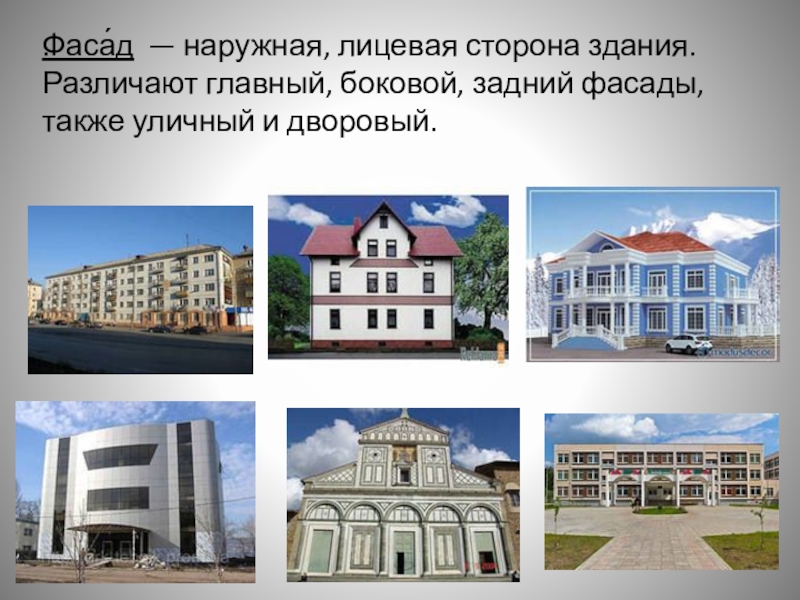

Фаса́д — наружная, лицевая сторона здания.
Различают главный, боковой, задний фасады,
также уличный и дворовый.
