Презентация, доклад по основам технического черчения Нанесение размеров на чертежах
Содержание

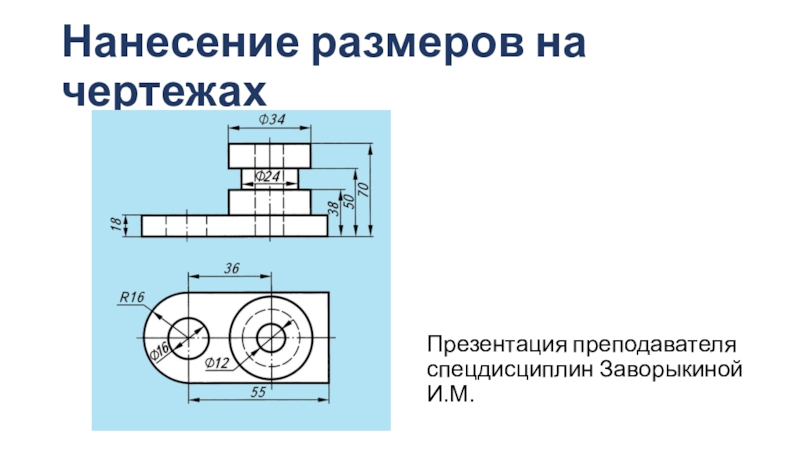

- 1. Презентация по основам технического черчения Нанесение размеров на чертежах
- 2. Правила нанесения размеров на чертежах. Каждый

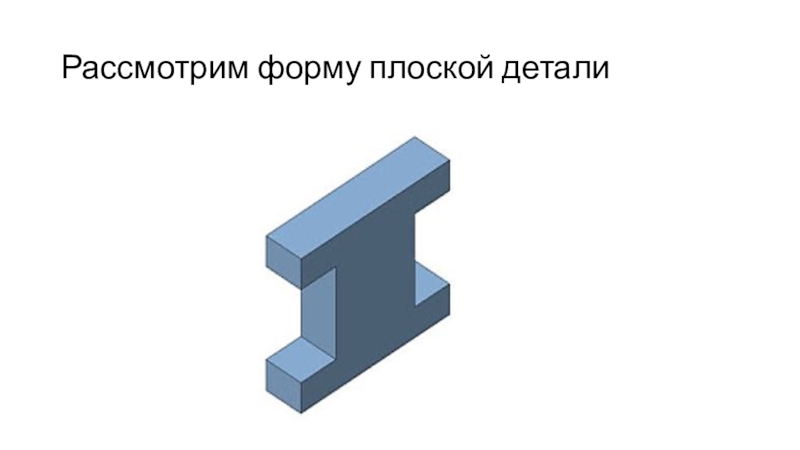

- 3. Рассмотрим форму плоской детали
- 4. Проставляем необходимое число размерных линий. После измерения наносят размерные числа. Толщину плоской детали обозначают знаком s.
- 5. Перед размерными числами цилиндрических поверхностей ставят специальные

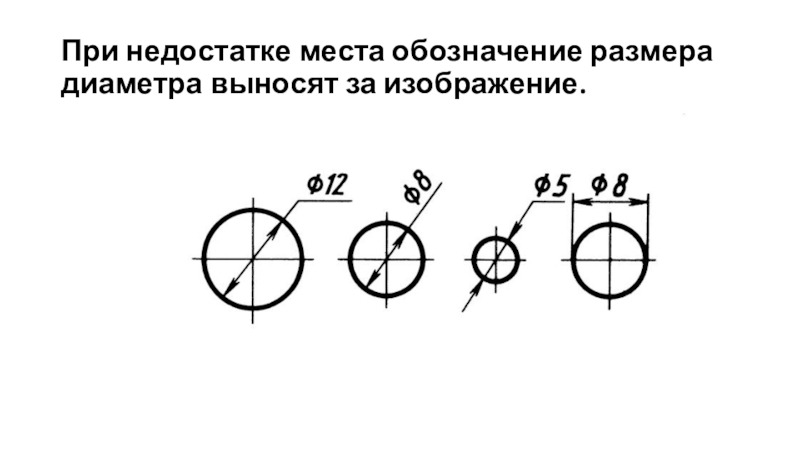

- 6. При недостатке места обозначение размера диаметра выносят за изображение.

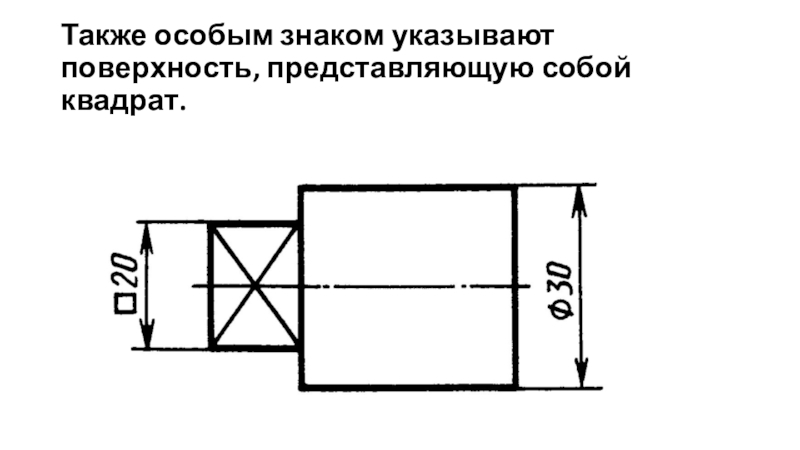

- 7. Также особым знаком указывают поверхность, представляющую собой квадрат.

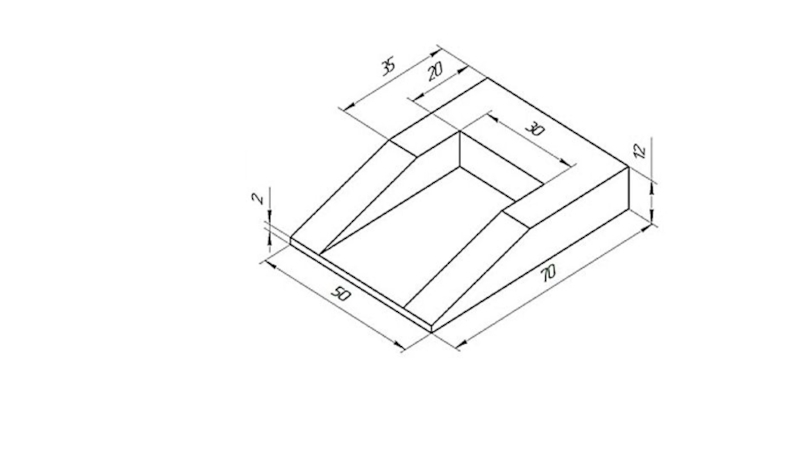

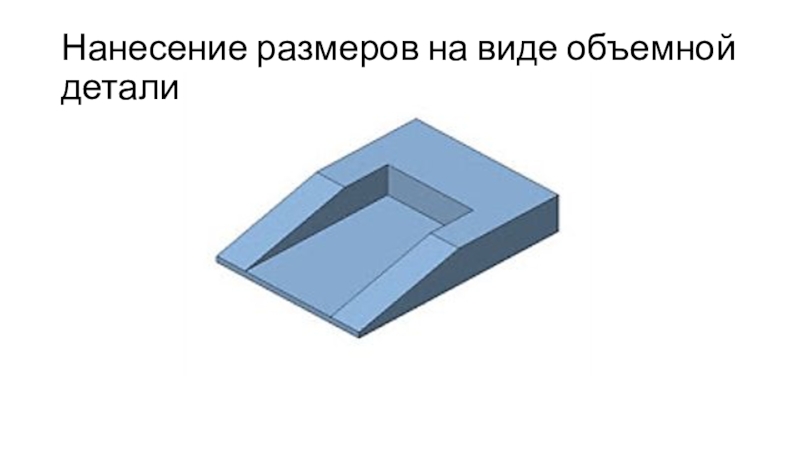

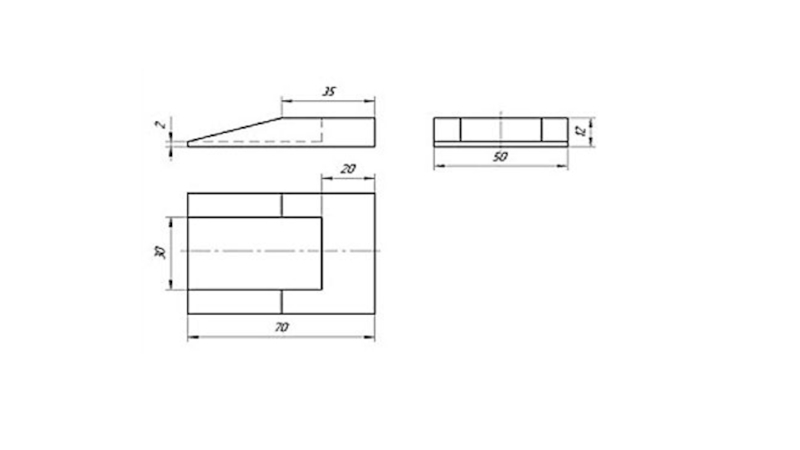

- 8. Нанесение размеров на виде объемной детали
- 9. Слайд 9
- 10. Слайд 10

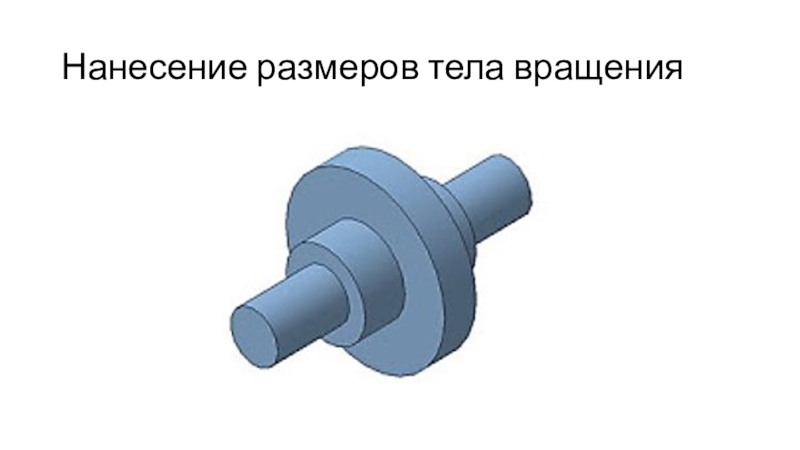

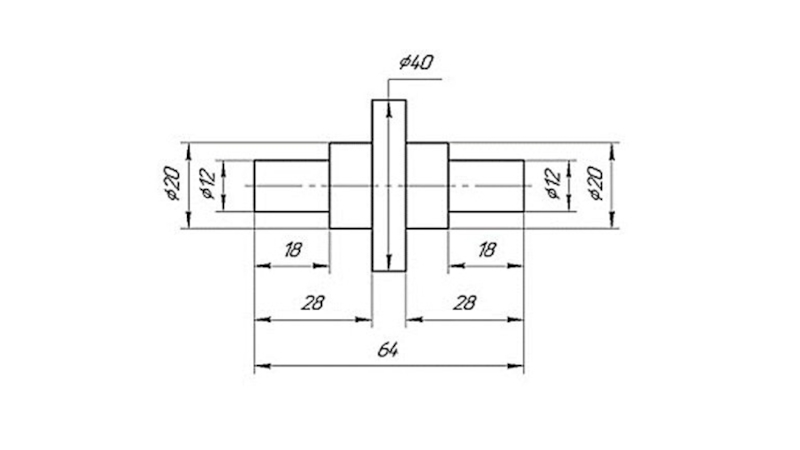

- 11. Нанесение размеров тела вращения
- 12. Слайд 12

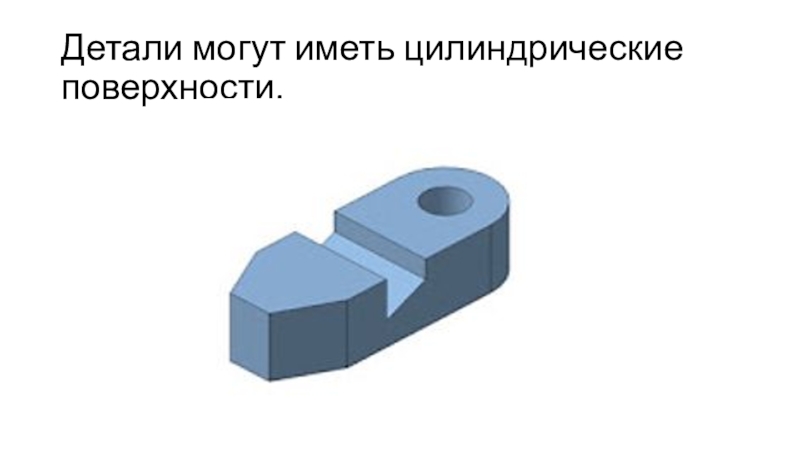

- 13. Детали могут иметь цилиндрические поверхности.

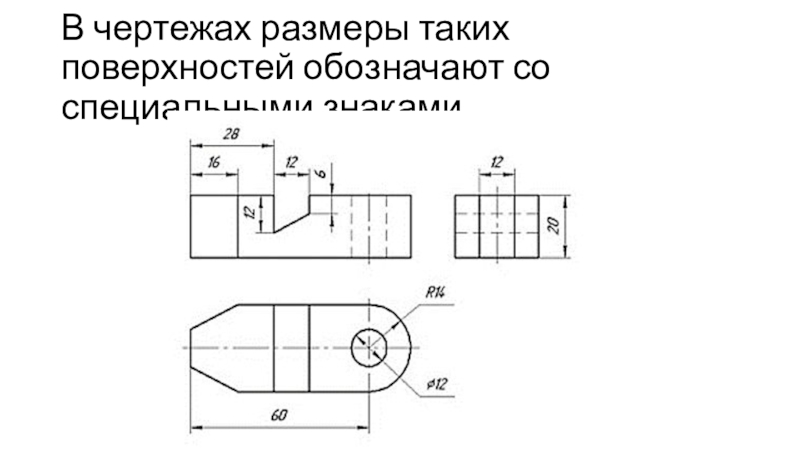

- 14. В чертежах размеры таких поверхностей обозначают со специальными знаками.
- 15. У деталей, имеющих форму тел

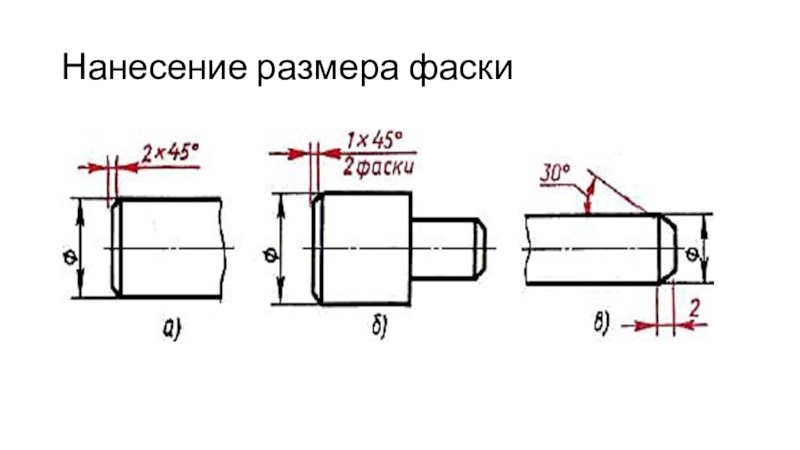

- 16. Нанесение размера фаски
- 17. Задания для закрепления материала урока
- 18. Какой чертеж выполнен без ошибок? Какие ошибки допущены в остальных чертежах?

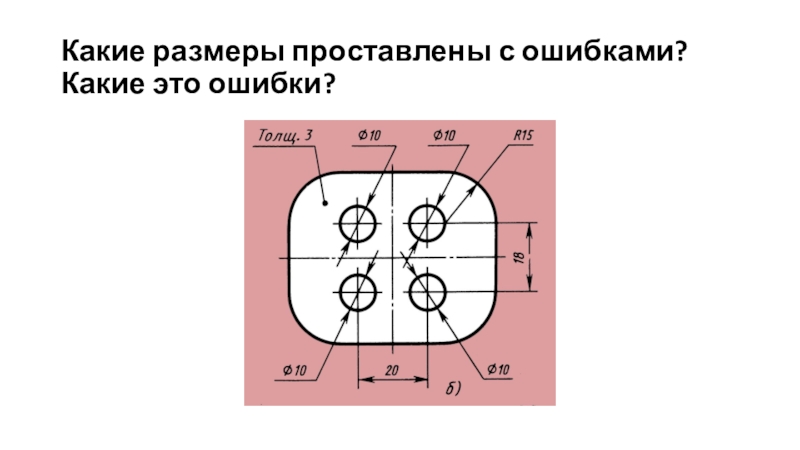

- 19. Какие размеры проставлены с ошибками? Какие это ошибки?
- 20. Слайд 20
Правила нанесения размеров на чертежах. Каждый размер на чертеже указывают только один раз. В то же время чертеж должен содержать все размеры, необходимые для изготовления предмета. На чертежах обязательно наносят габаритные размеры. Габаритными называют

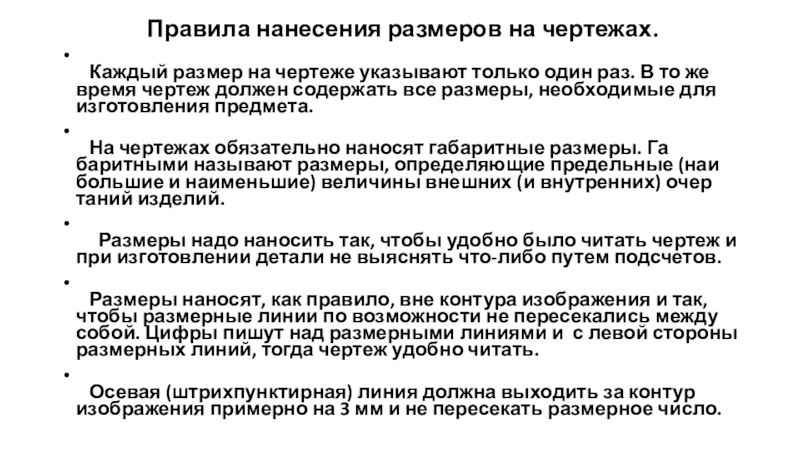

Слайд 2 Правила нанесения размеров на чертежах.
Каждый размер на чертеже указывают только
один раз. В то же время чертеж должен содержать все размеры, необходимые для изготовления предмета.
На чертежах обязательно наносят габаритные размеры. Габаритными называют размеры, определяющие предельные (наибольшие и наименьшие) величины внешних (и внутренних) очертаний изделий.
Размеры надо наносить так, чтобы удобно было читать чертеж и при изготовлении детали не выяснять что-либо путем подсчетов.
Размеры наносят, как правило, вне контура изображения и так, чтобы размерные линии по возможности не пересекались между собой. Цифры пишут над размерными линиями и с левой стороны размерных линий, тогда чертеж удобно читать.
Осевая (штрихпунктирная) линия должна выходить за контур изображения примерно на 3 мм и не пересекать размерное число.
На чертежах обязательно наносят габаритные размеры. Габаритными называют размеры, определяющие предельные (наибольшие и наименьшие) величины внешних (и внутренних) очертаний изделий.
Размеры надо наносить так, чтобы удобно было читать чертеж и при изготовлении детали не выяснять что-либо путем подсчетов.
Размеры наносят, как правило, вне контура изображения и так, чтобы размерные линии по возможности не пересекались между собой. Цифры пишут над размерными линиями и с левой стороны размерных линий, тогда чертеж удобно читать.
Осевая (штрихпунктирная) линия должна выходить за контур изображения примерно на 3 мм и не пересекать размерное число.

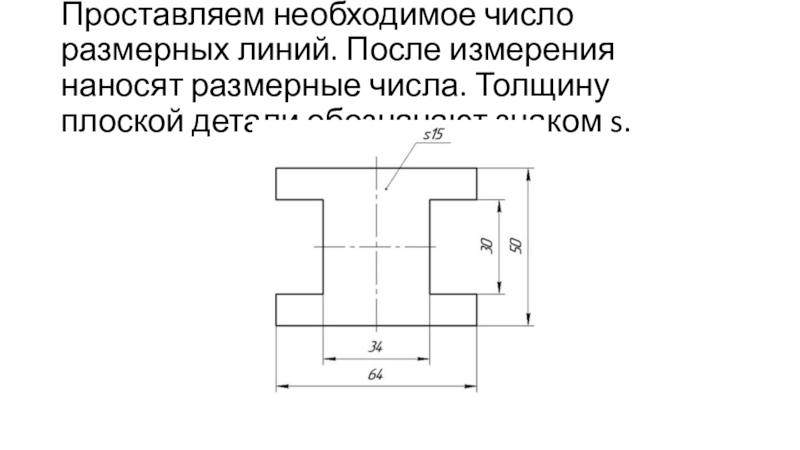

Слайд 4Проставляем необходимое число размерных линий. После измерения наносят размерные числа. Толщину
плоской детали обозначают знаком s.

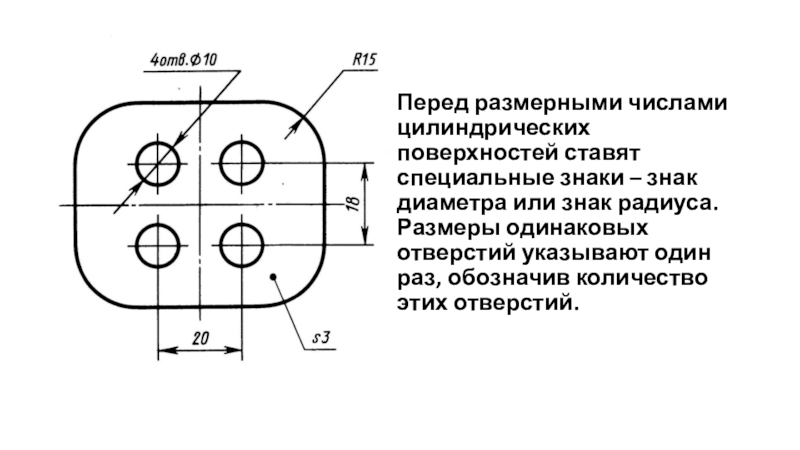

Слайд 5Перед размерными числами цилиндрических поверхностей ставят специальные знаки – знак диаметра
или знак радиуса.
Размеры одинаковых отверстий указывают один раз, обозначив количество этих отверстий.

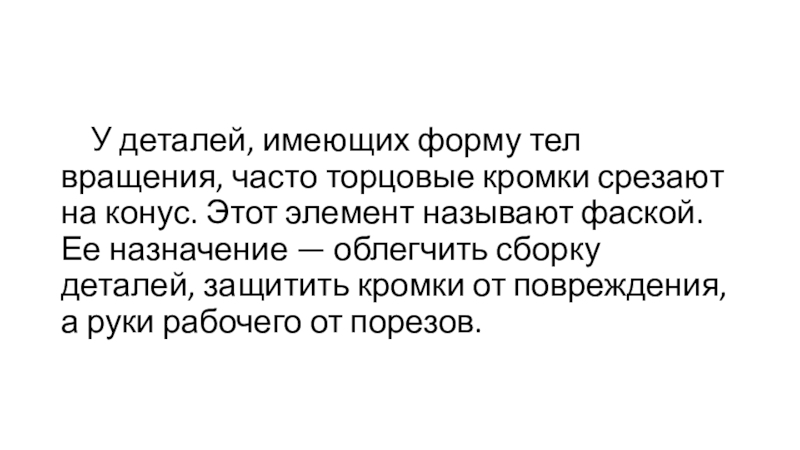

Слайд 15 У деталей, имеющих форму тел вращения, часто торцовые кромки
срезают на конус. Этот элемент называют фаской. Ее назначение — облегчить сборку деталей, защитить кромки от повреждения, а руки рабочего от порезов.
