Презентация, доклад по основам инженерной графики на тему Планы, разрезы и фасады здания
Содержание
- 1. Презентация по основам инженерной графики на тему Планы, разрезы и фасады здания
- 2. На основании задания на проектирование разрабатывают проект,
- 3. Все изображения на строительных чертежах выполняют по

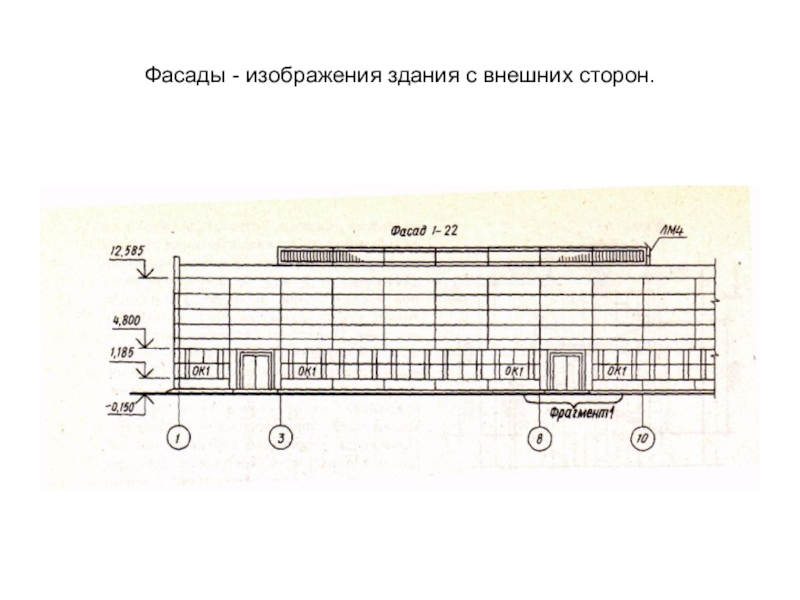

- 4. Фасады - изображения здания с внешних сторон.
- 5. Иногда на фасадах проставляют высотные отметки, указывающие
- 6. Высотные отметки указывают в метрах с точностью
- 7. На планах и разрезах элементы здания изображают
- 8. Слайд 8
- 9. Планом называют изображение здания, мысленного рассеченного горизонтальной плоскостью чуть выше уровня подоконников.

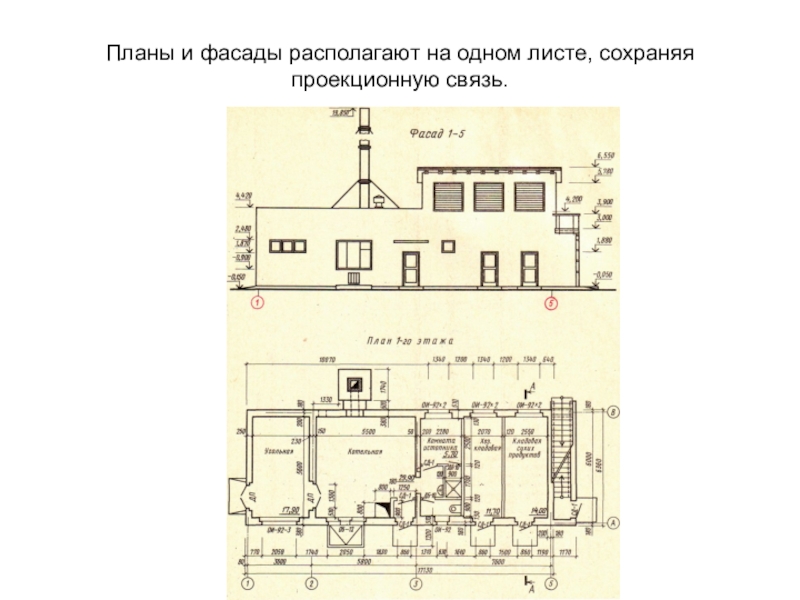

- 10. Планы и фасады располагают на одном листе, сохраняя проекционную связь.
- 11. Для каждого этажа многоэтажного здания выполняют на отдельном листе свой чертеж, снабженный надписью.
- 12. На планах показывают взаимное расположение помещений и
- 13. На планах указывают ширину и длину
- 14. Числами, подчеркнутыми или взятыми в кружки, показывают в квадратных метрах площади помещений.
- 15. Чтобы облегчить чтение чертежа, иногда на
- 16. Разрезом называют изображение здания, мысленно рассеченного вертикальной
- 17. Разрезы служат для выявления конструкции здания, высотных размеров этажей, дверных проемов и других частей.
- 18. Разрезы и фасады на строительных чертежах обозначают
- 19. Размеры на строительных чертежах указывают в миллиметрах.
- 20. Высотные отметки на разрезах и фасадах показывают в метрах.
- 21. Ответьте на вопросы:Как называются основные изображения на

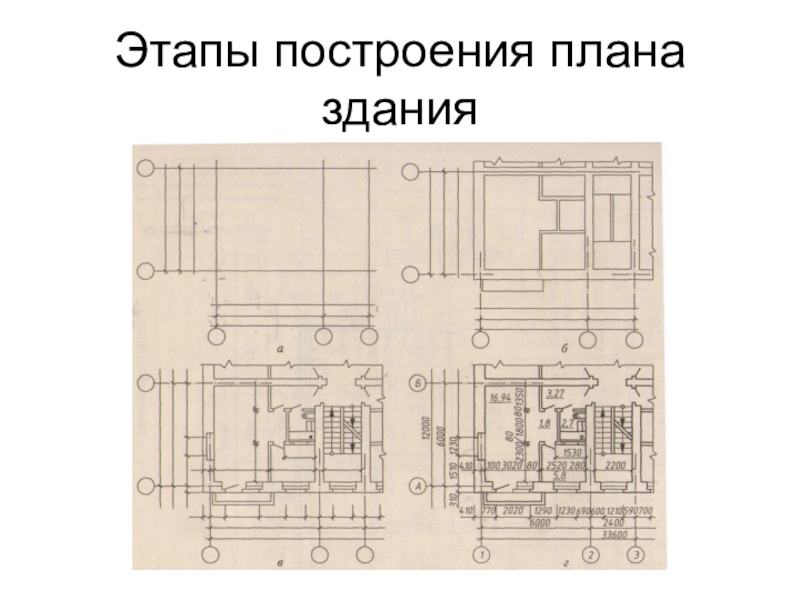

- 22. Этапы построения плана здания
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
На основании задания на проектирование разрабатывают проект, в состав которого входят основные изображения (фасады, планы, разрезы) генеральный план и другие чертежи
Слайд 1Строительное черчение
Строительные чертежи содержат изображения строительных объектов, их частей и тп.

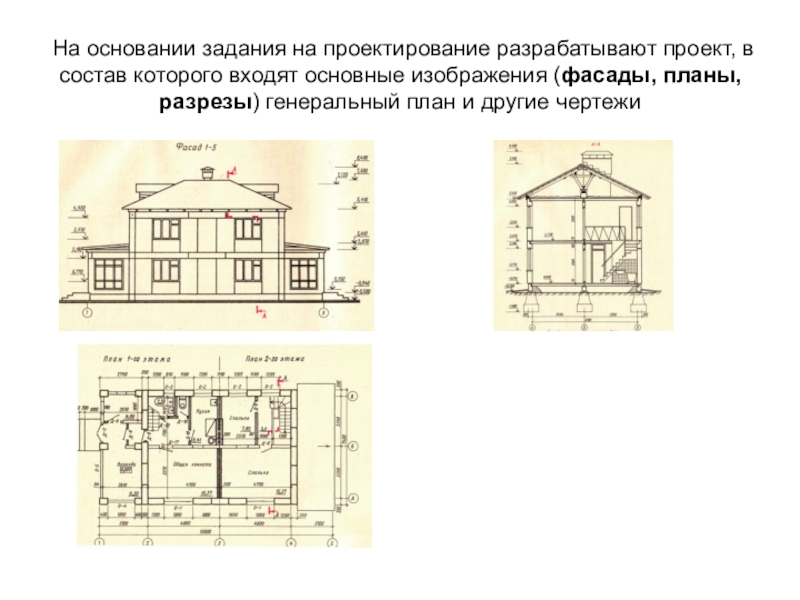

Слайд 2На основании задания на проектирование разрабатывают проект, в состав которого входят
основные изображения (фасады, планы, разрезы) генеральный план и другие чертежи

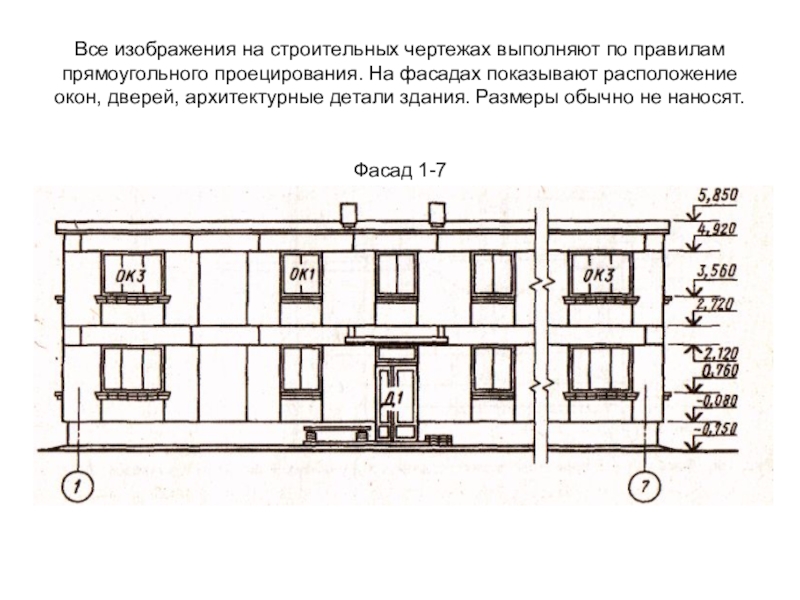

Слайд 3Все изображения на строительных чертежах выполняют по правилам прямоугольного проецирования. На
фасадах показывают расположение окон, дверей, архитектурные детали здания. Размеры обычно не наносят.
Фасад 1-7

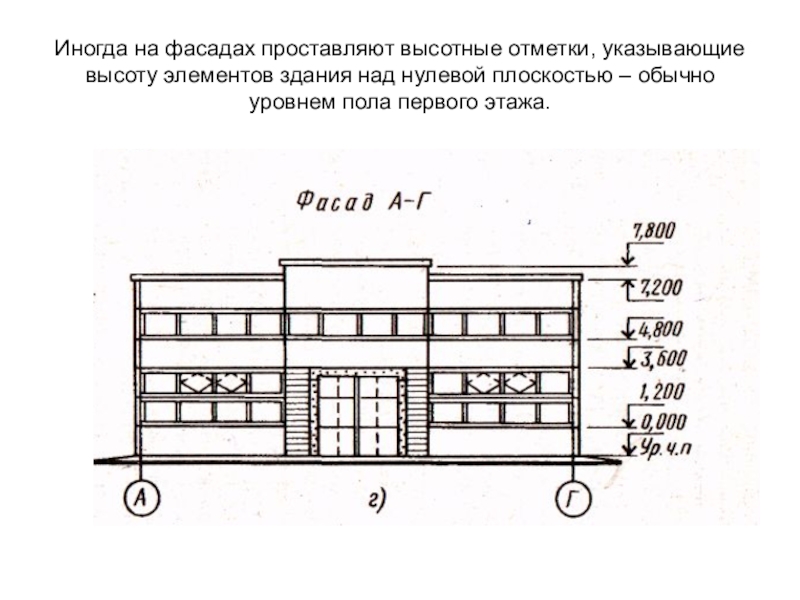

Слайд 5Иногда на фасадах проставляют высотные отметки, указывающие высоту элементов здания над
нулевой плоскостью – обычно уровнем пола первого этажа.

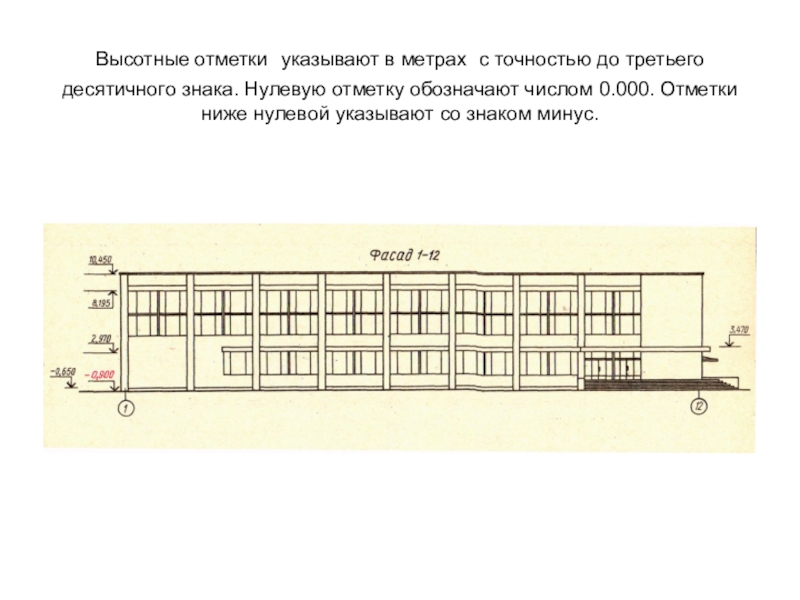

Слайд 6Высотные отметки указывают в метрах с точностью до третьего десятичного знака.
Нулевую отметку обозначают числом 0.000. Отметки ниже нулевой указывают со знаком минус.

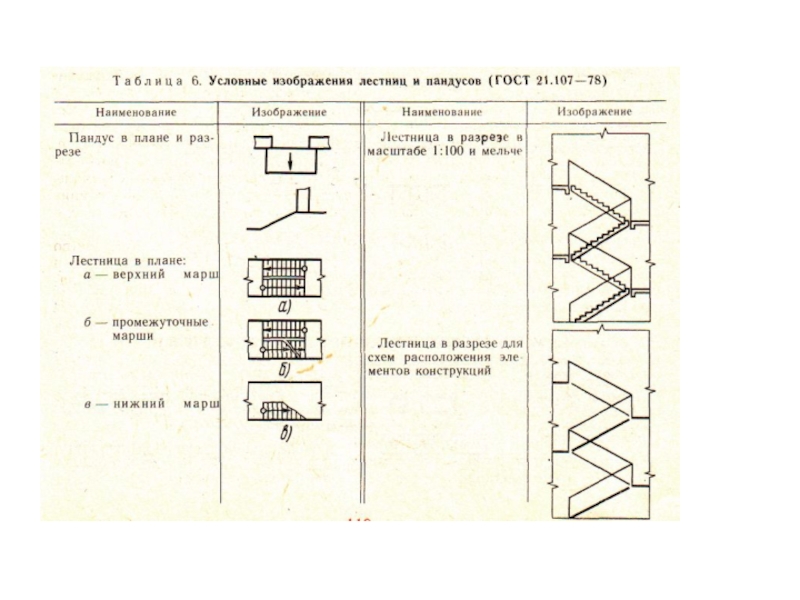

Слайд 7На планах и разрезах элементы здания изображают условно: контур стен -
сплошными основными линиями, контур оконных проемов- сплошными тонкими линиями. Контур дверных проемов на планах не изображается. Двери и направление, в котором они открываются , показывают тонкими линиями.
Слайд 9Планом называют изображение здания, мысленного рассеченного горизонтальной плоскостью чуть выше уровня
подоконников.

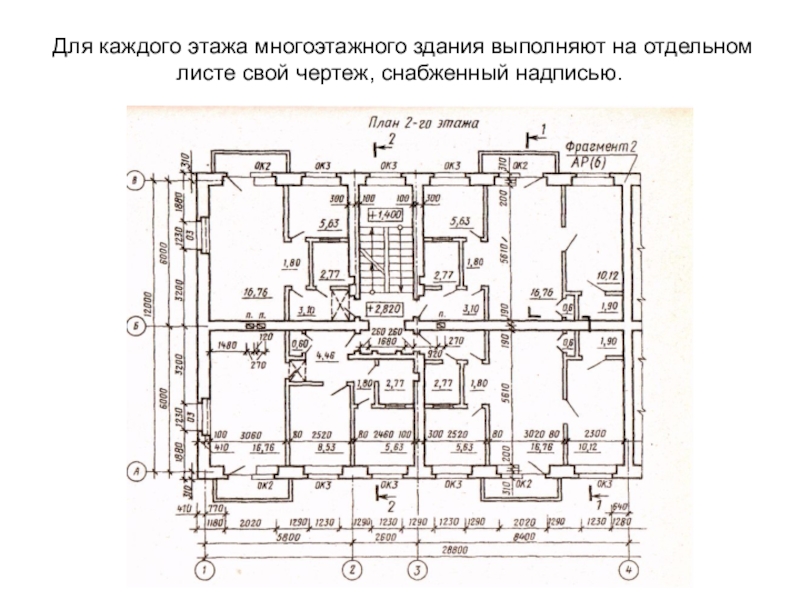

Слайд 11Для каждого этажа многоэтажного здания выполняют на отдельном листе свой чертеж,
снабженный надписью.

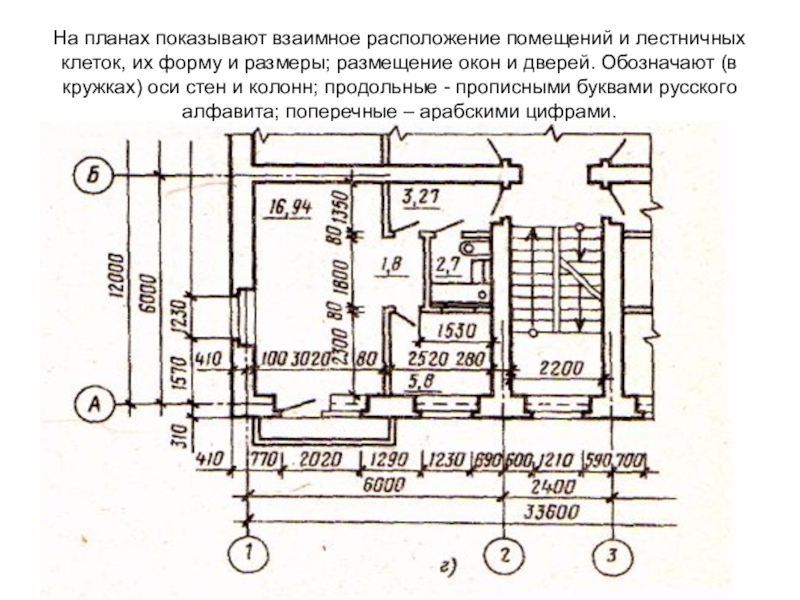

Слайд 12На планах показывают взаимное расположение помещений и лестничных клеток, их форму
и размеры; размещение окон и дверей. Обозначают (в кружках) оси стен и колонн; продольные - прописными буквами русского алфавита; поперечные – арабскими цифрами.

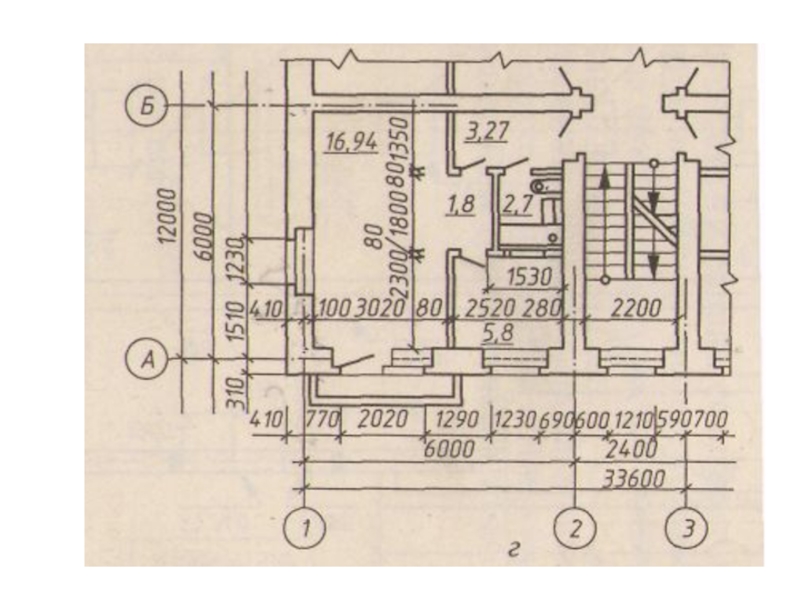

Слайд 13 На планах указывают ширину и длину здания, расстояния между осями стен
и колонн, величины проемов и простенков и др. На планах с внешней стороны указывают: в первом ряду -размеры проемов и простенков; во втором - расстояние между парами смежных осей; в третьем расстояние между крайними осями.

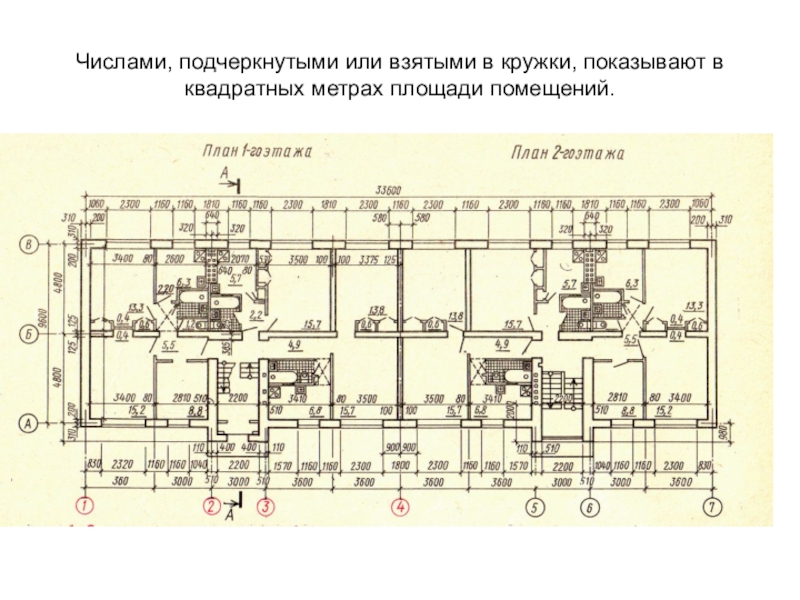

Слайд 14Числами, подчеркнутыми или взятыми в кружки, показывают в квадратных метрах площади
помещений.
Слайд 15 Чтобы облегчить чтение чертежа, иногда на планах указывают назначение помещений. Если
наименования помещений не умещаются, составляют экспликацию, а на план наносят номера помещений.

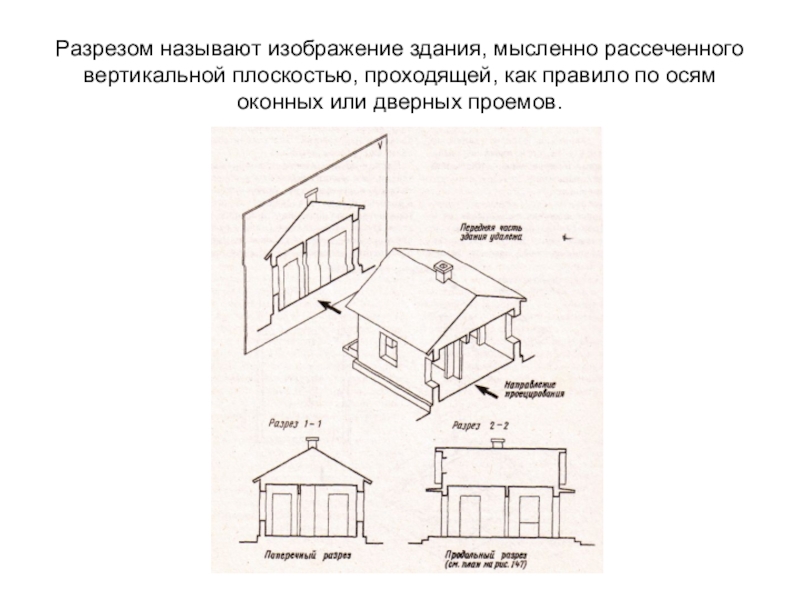

Слайд 16Разрезом называют изображение здания, мысленно рассеченного вертикальной плоскостью, проходящей, как правило
по осям оконных или дверных проемов.

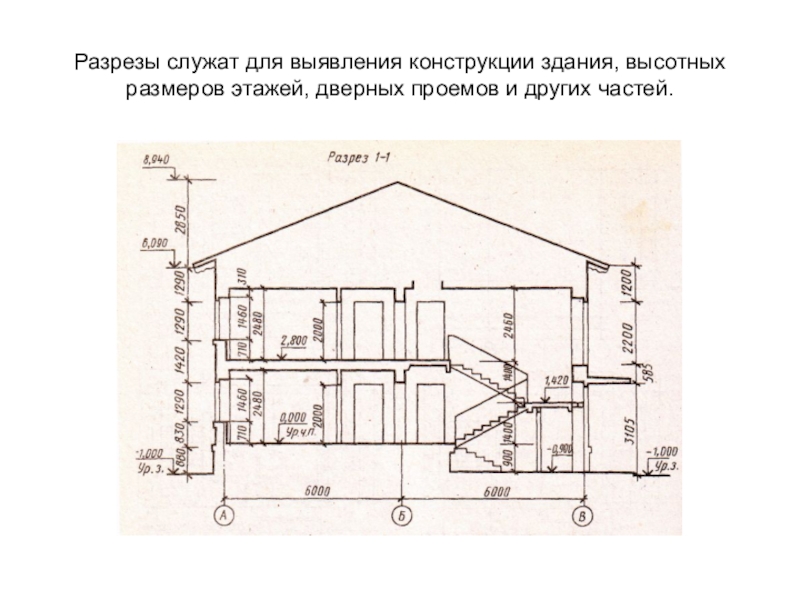

Слайд 17Разрезы служат для выявления конструкции здания, высотных размеров этажей, дверных проемов
и других частей.

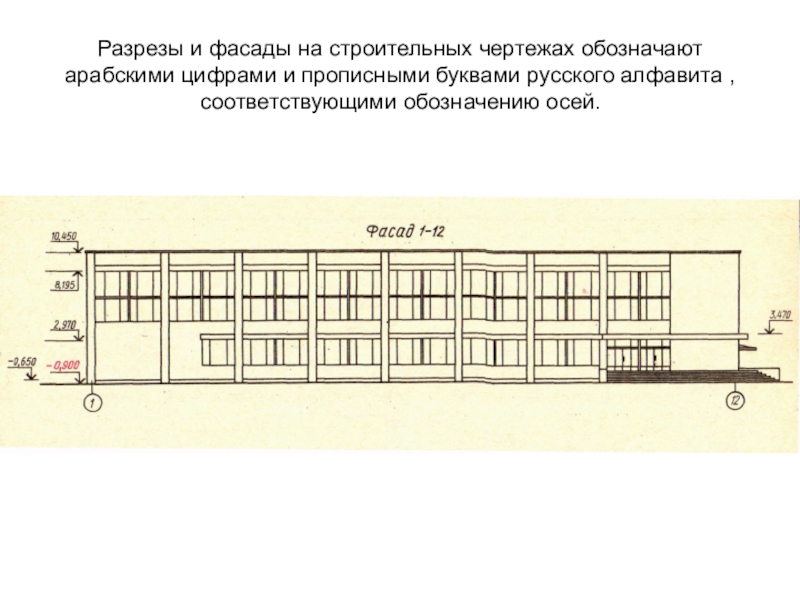

Слайд 18Разрезы и фасады на строительных чертежах обозначают арабскими цифрами и прописными
буквами русского алфавита , соответствующими обозначению осей.
Слайд 19Размеры на строительных чертежах указывают в миллиметрах. Размерная линия оканчивается коротким
штрихом под углом 45 к ней.
Слайд 21Ответьте на вопросы:
Как называются основные изображения на строительных чертежах?
Какие сведения можно
получить рассматривая фасады здания?
Что называют планом здания?
Какие сведения можно получить рассматривая планы здания?
Что называют высотной отметкой?
В каких единицах указывают линейные размеры и высотные отметки на строительных чертежах?
Что называют планом здания?
Какие сведения можно получить рассматривая планы здания?
Что называют высотной отметкой?
В каких единицах указывают линейные размеры и высотные отметки на строительных чертежах?
