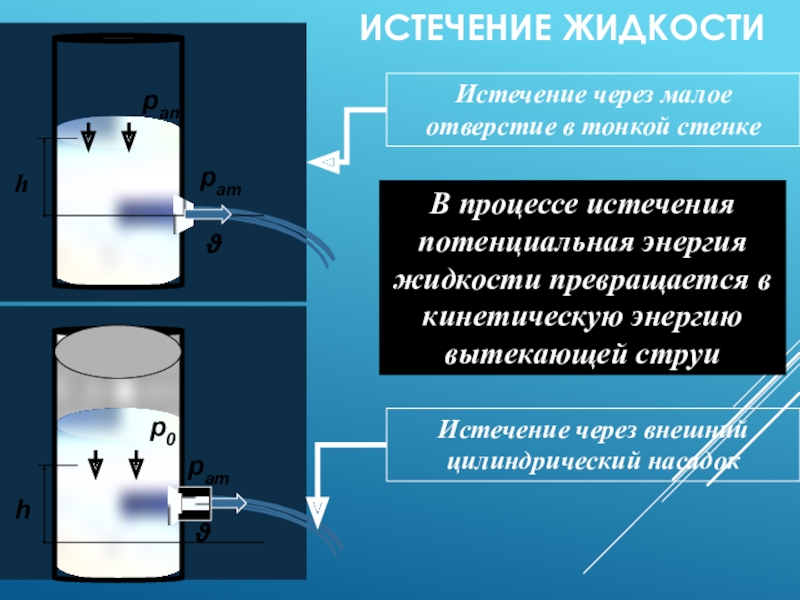

Истечение через малое отверстие в тонкой стенке

Истечение через внешний цилиндрический насадок

Потенциальная энергия на выходе из отверстия:

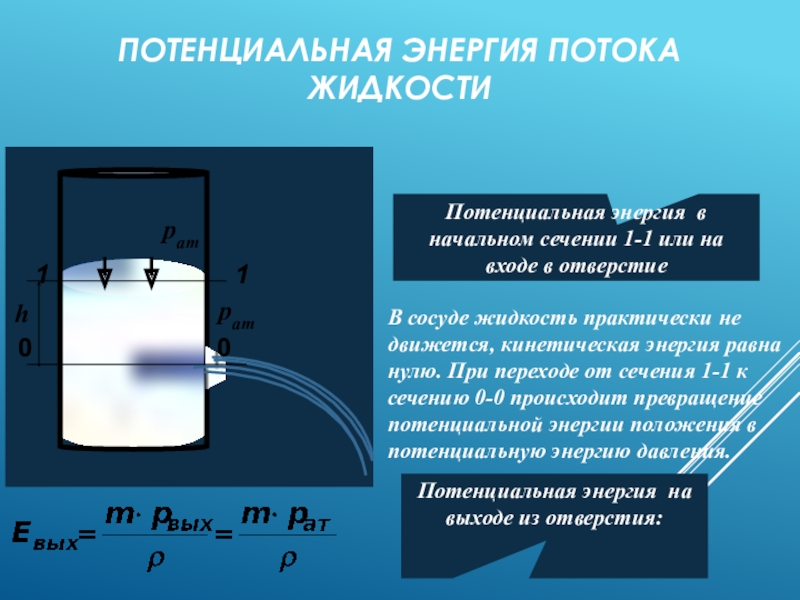

В сосуде жидкость практически не движется, кинетическая энергия равна нулю. При переходе от сечения 1-1 к сечению 0-0 происходит превращение потенциальной энергии положения в потенциальную энергию давления.

Площадь сечения малого отверстия f

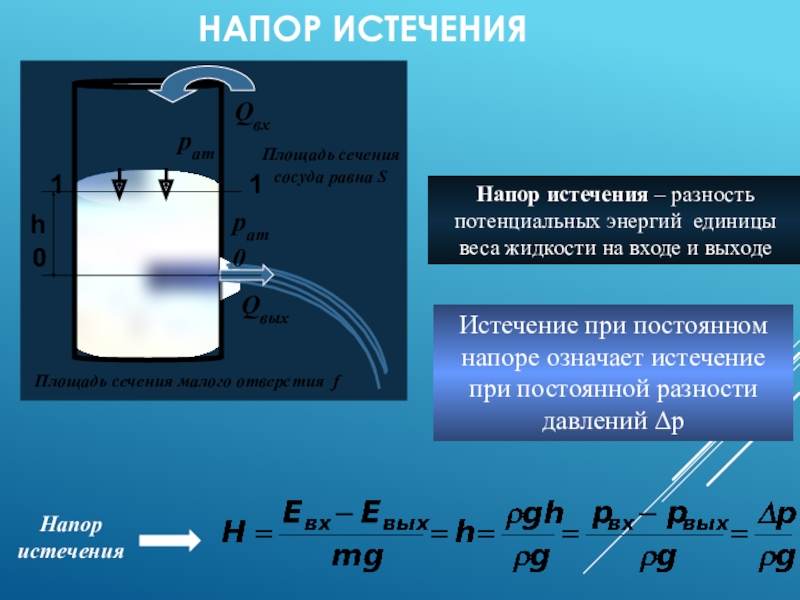

Напор истечения

Истечение при постоянном напоре означает истечение при постоянной разности давлений Δр

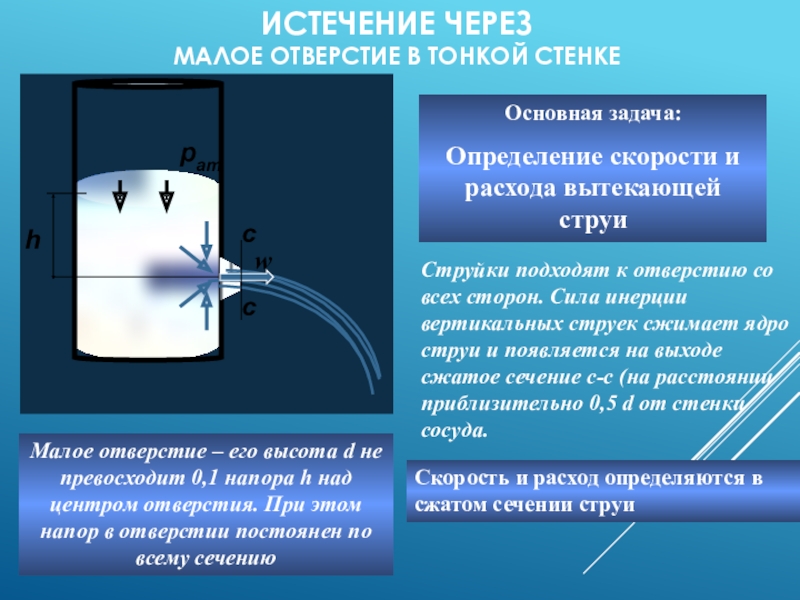

Струйки подходят к отверстию со всех сторон. Сила инерции вертикальных струек сжимает ядро струи и появляется на выходе сжатое сечение с-с (на расстоянии приблизительно 0,5 d от стенки сосуда.

Основная задача:
Определение скорости и расхода вытекающей струи

Скорость и расход определяются в сжатом сечении струи

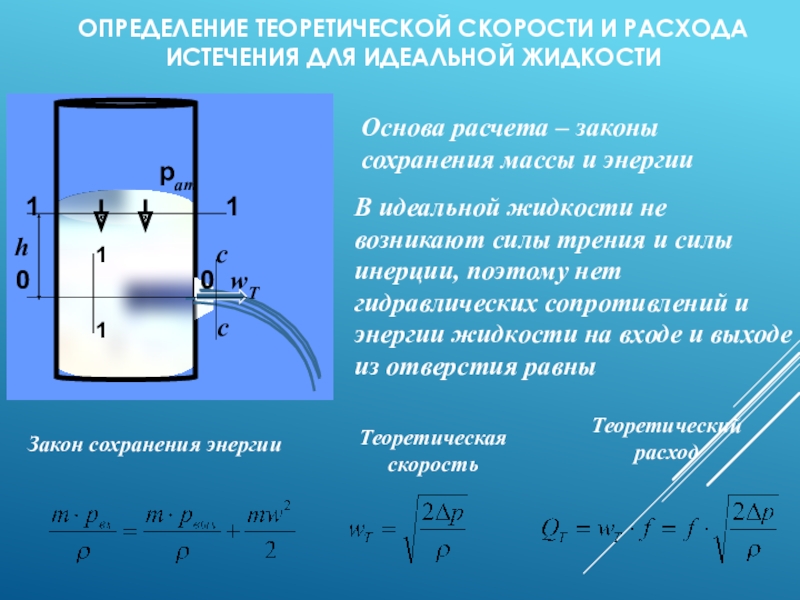

В идеальной жидкости не возникают силы трения и силы инерции, поэтому нет гидравлических сопротивлений и энергии жидкости на входе и выходе из отверстия равны

Закон сохранения энергии

Теоретическая скорость

Теоретический расход

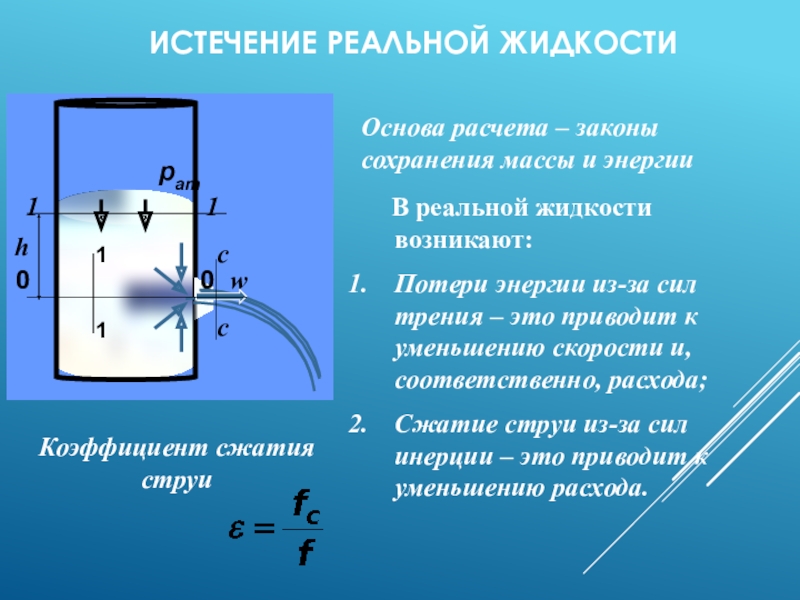

Коэффициент сжатия струи

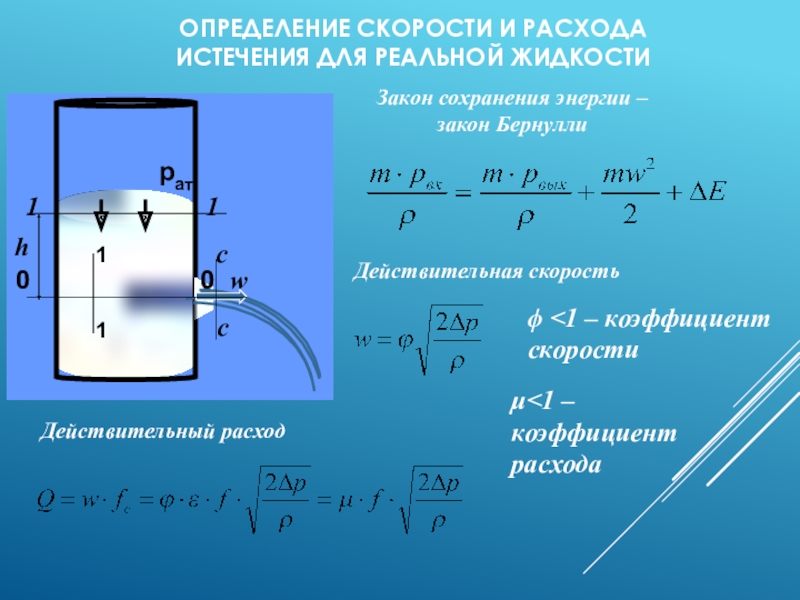

Действительная скорость

Действительный расход

ϕ <1 – коэффициент скорости

μ<1 – коэффициент расхода

Z1=h; p1=pат; w1=0;
Zc=0; pc=pат;
wc=?- определяется; αс=1;
h1-c=hвх=ξвх·wс2/2g - потери на вход в отверстие

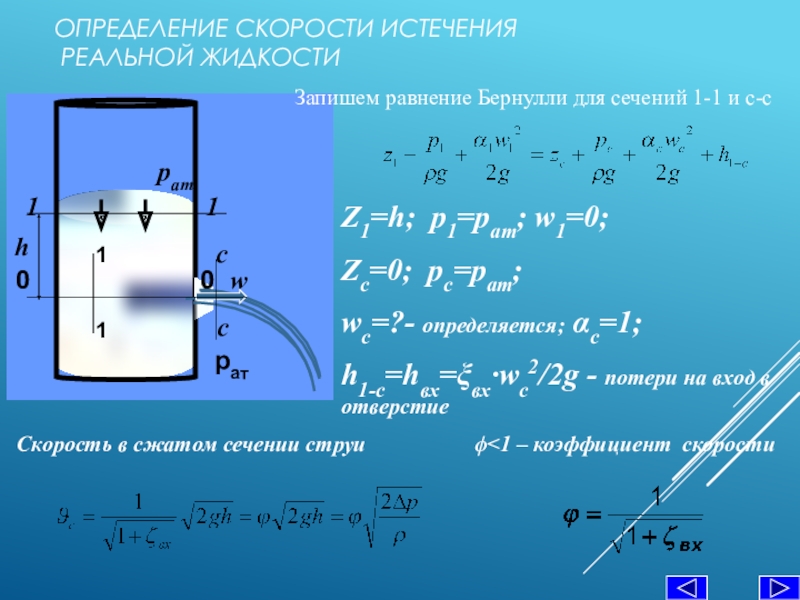

Скорость в сжатом сечении струи

ϕ<1 – коэффициент скорости

рат

рат

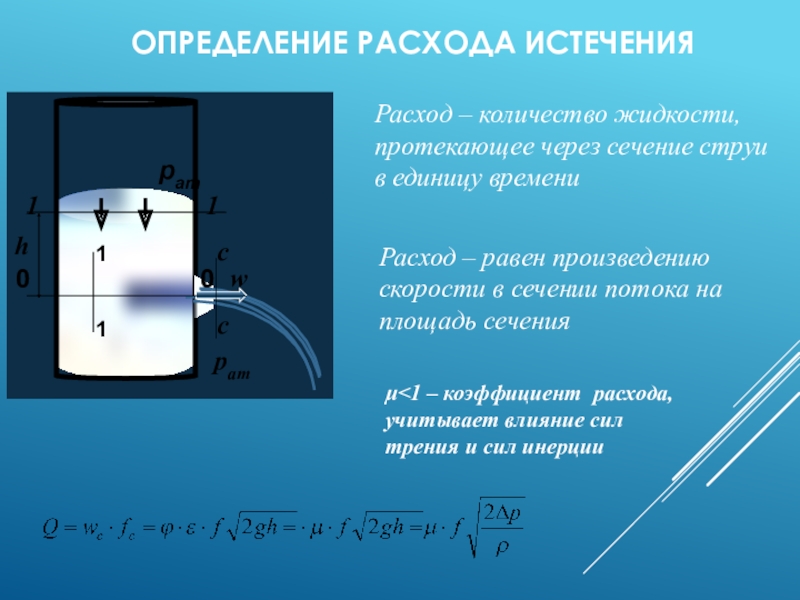

Расход – равен произведению скорости в сечении потока на площадь сечения

μ<1 – коэффициент расхода, учитывает влияние сил трения и сил инерции

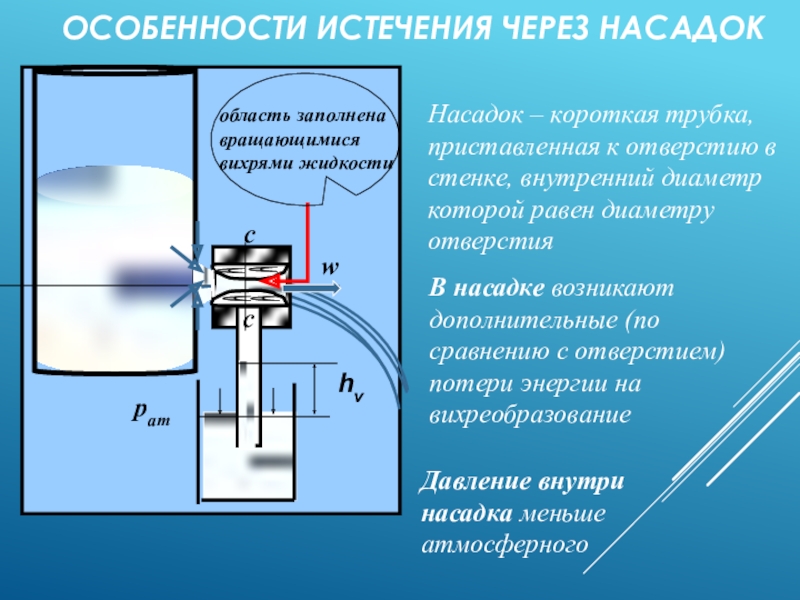

В насадке возникают дополнительные (по сравнению с отверстием) потери энергии на вихреобразование

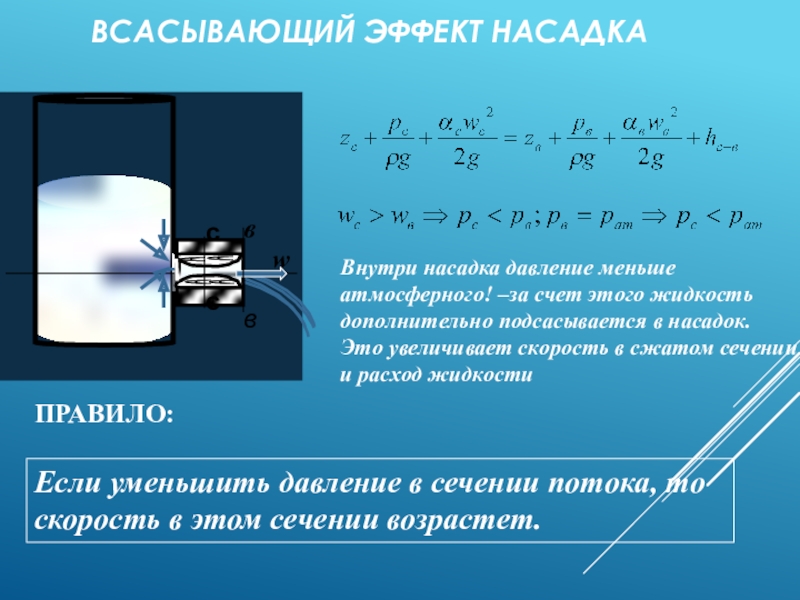

Давление внутри насадка меньше атмосферного

ПРАВИЛО:

Если уменьшить давление в сечении потока, то скорость в этом сечении возрастет.
