Презентация, доклад по основам гидравлики и теплотехники по теме Основные термодинамические процессы
Содержание
- 1. Презентация по основам гидравлики и теплотехники по теме Основные термодинамические процессы
- 2. Исследование термодинамических процессовУстанавливают закономерности изменения состояния рабочего тела.Выявляют особенности превращения энергии
- 3. Изучение изменения состояния рабочего телаВыводят уравнение процесса
- 4. Классификация термодинамических процессовИзохорный – при постоянном объеме;Изобарный
- 5. Изохорный процесс v=constВсе тепло, подводимое к системе
- 6. Изохорный процесс v=const
- 7. Изобарный процесс p=constТеплота, сообщаемая системе, увеличивает её энтальпию.Уравнение процесса:Первый закон термодинамики:Энтропия:Энтальпия:
- 8. Изобарный процесс p=const
- 9. Изотермический процесс T=constТеплота, сообщаемая системе, тратится на совершение внешней работы.Уравнение процесса:Первый закон термодинамики:Энтропия:Энтальпия:
- 10. Изотермический процесс T=const
- 11. Адиабатный процесс Внешняя работа совершается рабочим телом
- 12. Адиабатный процесс
- 13. Политропный процесс Все процессы – частный случай политропного.Изохорный –Изобарный – Изотермический – Адиабатный -
- 14. Политропный процессУравнение процесса: Первый закон термодинамики:Теплоемкость:Изменение внутренней энергии:Работа: Энтропия:Энтальпия:
- 15. СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫhttp://ru.wikipedia.orghttp://www.chemport.ru/thermodynamics.shtmldic.academic.ru/dic.nsf/enc_physics/2566/ТЕРМОДИНАМИКАhttp://www.xumuk.ru/encyklopedia/2/4372.htmlhttp://ru.teplowiki.org
Исследование термодинамических процессовУстанавливают закономерности изменения состояния рабочего тела.Выявляют особенности превращения энергии
Слайд 1 для специальности 35.02.07 «Механизация сельского хозяйства»
2 курс
Основные обратимые термодинамические процессы
Государственное
общеобразовательное учреждение профессионального образования
Борисовский агромеханический техникум
Борисовский агромеханический техникум

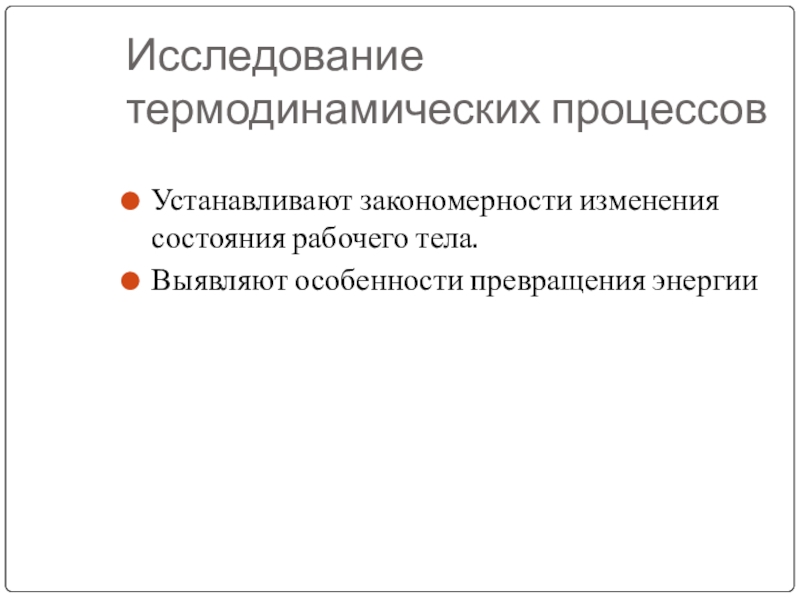

Слайд 2Исследование термодинамических процессов
Устанавливают закономерности изменения состояния рабочего тела.
Выявляют особенности превращения энергии

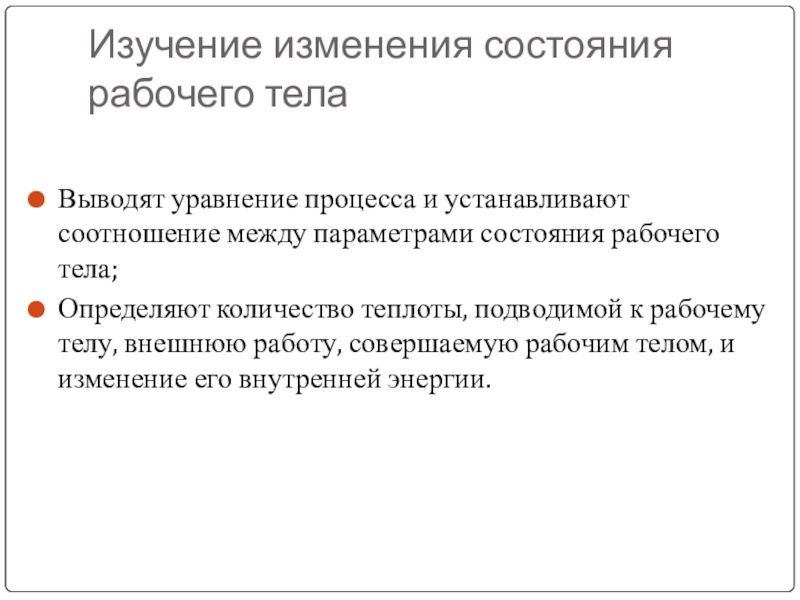

Слайд 3Изучение изменения состояния рабочего тела
Выводят уравнение процесса и устанавливают соотношение между
параметрами состояния рабочего тела;
Определяют количество теплоты, подводимой к рабочему телу, внешнюю работу, совершаемую рабочим телом, и изменение его внутренней энергии.
Определяют количество теплоты, подводимой к рабочему телу, внешнюю работу, совершаемую рабочим телом, и изменение его внутренней энергии.

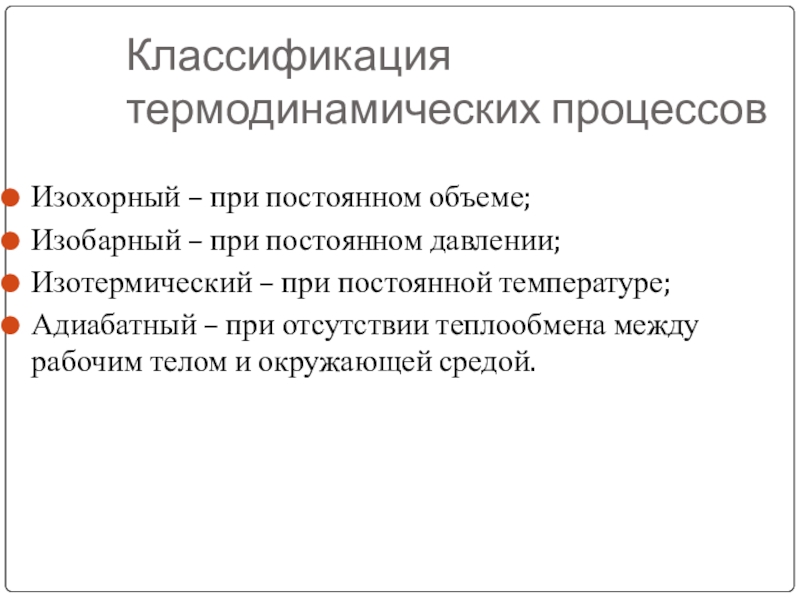

Слайд 4Классификация термодинамических процессов
Изохорный – при постоянном объеме;
Изобарный – при постоянном давлении;
Изотермический
– при постоянной температуре;
Адиабатный – при отсутствии теплообмена между рабочим телом и окружающей средой.
Адиабатный – при отсутствии теплообмена между рабочим телом и окружающей средой.

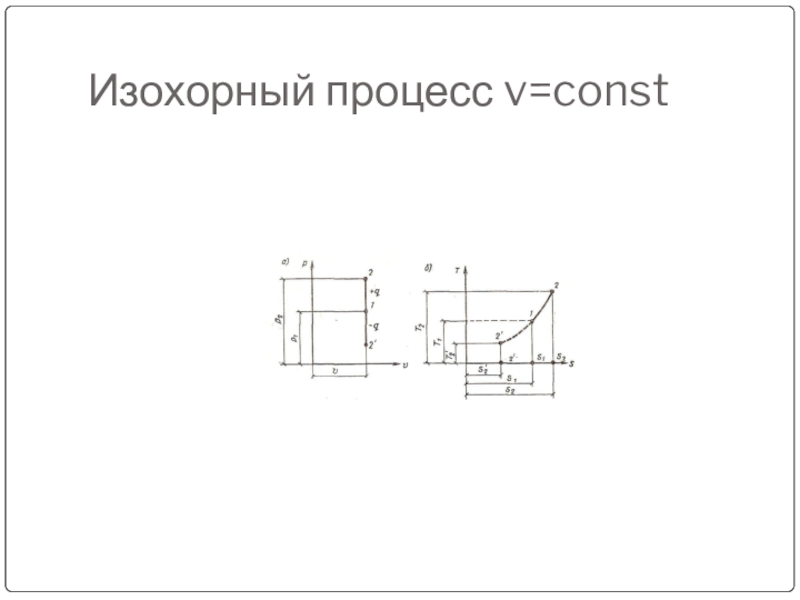

Слайд 5Изохорный процесс v=const
Все тепло, подводимое к системе идет на изменение внутренней
энергии системы.
Уравнение процесса:
Первый закон термодинамики:
Энтропия:
Энтальпия:
Уравнение процесса:
Первый закон термодинамики:
Энтропия:
Энтальпия:

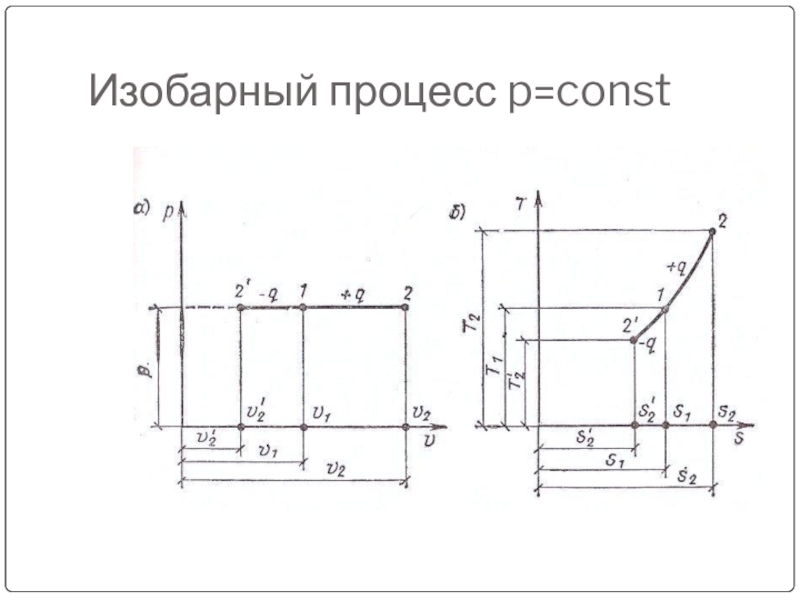

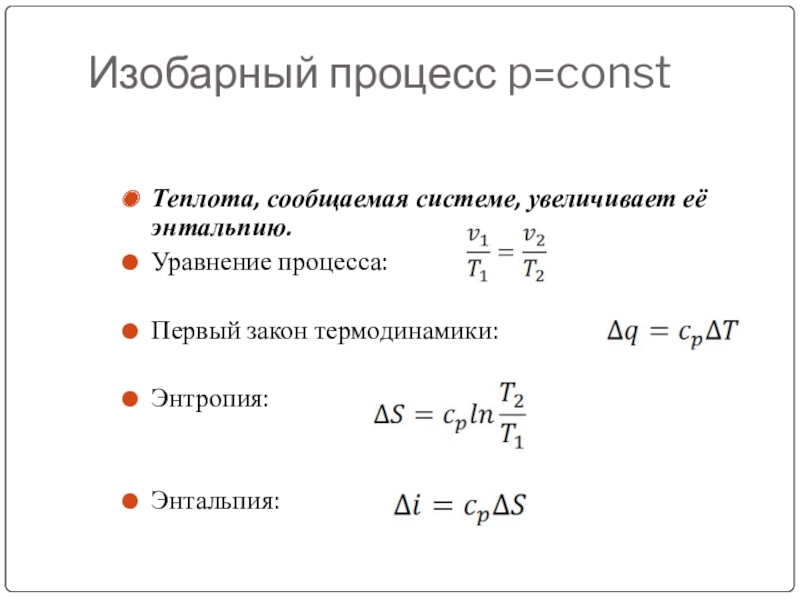

Слайд 7Изобарный процесс p=const
Теплота, сообщаемая системе, увеличивает её энтальпию.
Уравнение процесса:
Первый закон термодинамики:
Энтропия:
Энтальпия:

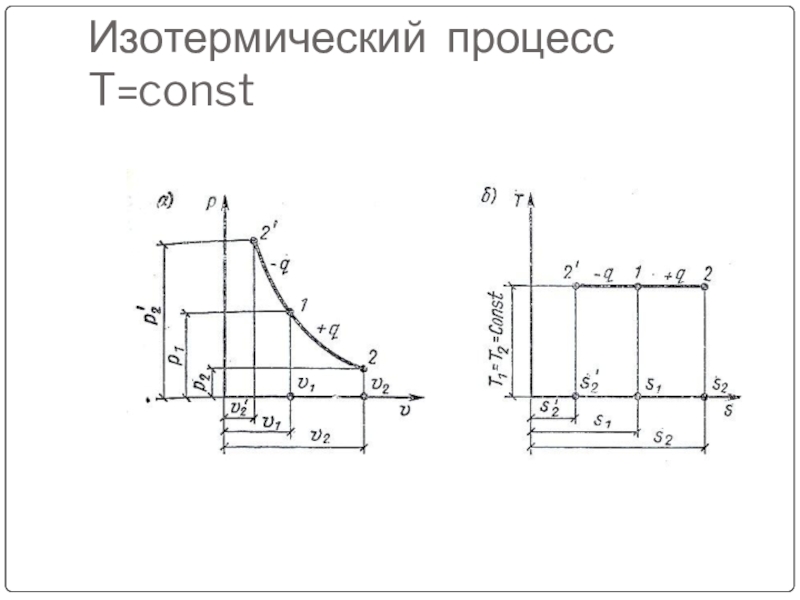

Слайд 9Изотермический процесс T=const
Теплота, сообщаемая системе, тратится на совершение внешней работы.
Уравнение процесса:
Первый
закон термодинамики:
Энтропия:
Энтальпия:
Энтропия:
Энтальпия:

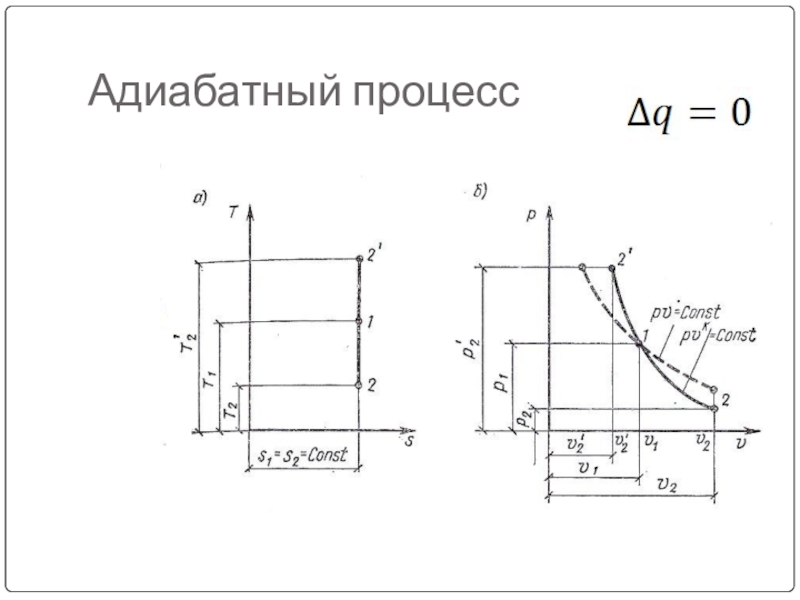

Слайд 11Адиабатный процесс
Внешняя работа совершается рабочим телом за счет изменения его
внутренней энергии.
Уравнение процесса:
Первый закон термодинамики:
Энтропия:
Энтальпия:
Уравнение процесса:
Первый закон термодинамики:
Энтропия:
Энтальпия:
Слайд 13Политропный процесс
Все процессы – частный случай политропного.
Изохорный –
Изобарный –
Изотермический
–
Адиабатный -
Адиабатный -

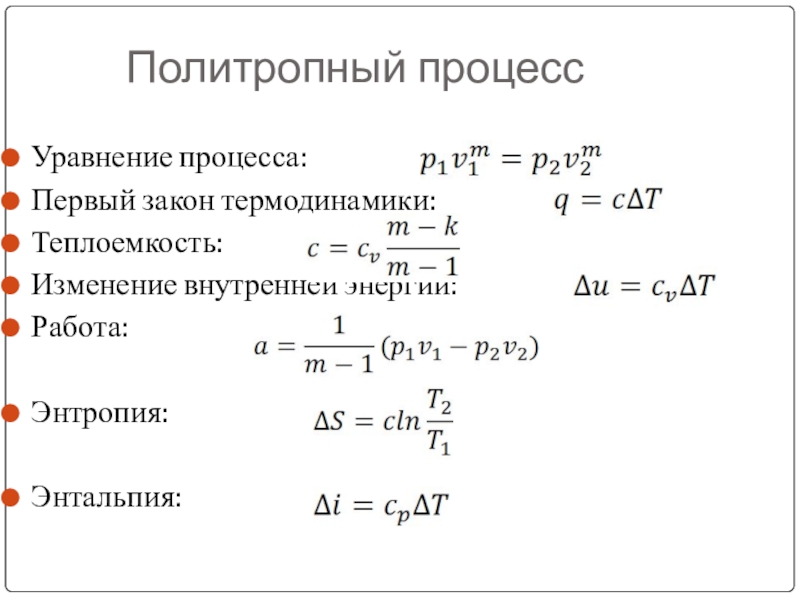

Слайд 14Политропный процесс
Уравнение процесса:
Первый закон термодинамики:
Теплоемкость:
Изменение внутренней энергии:
Работа:
Энтропия:
Энтальпия:

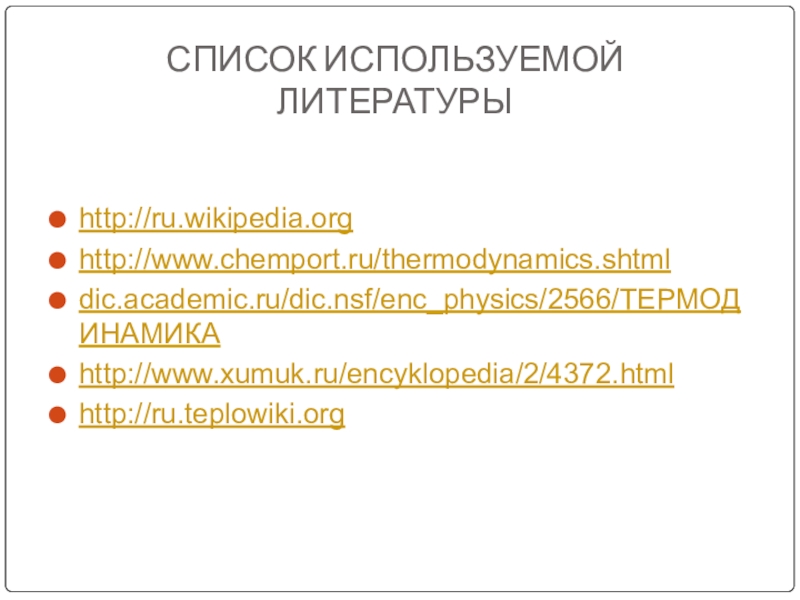

Слайд 15
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
http://ru.wikipedia.org
http://www.chemport.ru/thermodynamics.shtml
dic.academic.ru/dic.nsf/enc_physics/2566/ТЕРМОДИНАМИКА
http://www.xumuk.ru/encyklopedia/2/4372.html
http://ru.teplowiki.org
