Презентация, доклад по общепрофессиональной дисциплине Материаловедение
Содержание
- 1. Презентация по общепрофессиональной дисциплине Материаловедение
- 2. Кривые охлаждения сплавов механической смеси и твердого

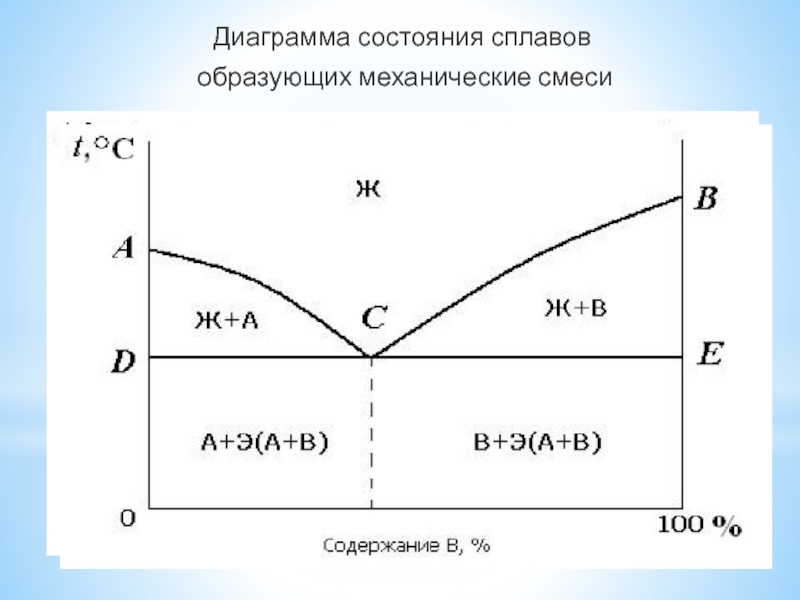

- 3. Диаграмма состояния сплавов образующих механические смеси
- 4. Сплавы, концентрация которых соответствует С называются эвтектическими,
- 5. Слайд 5
- 6. Диаграмма состояния сплавов с ограниченной растворимостью компонентовНаличие

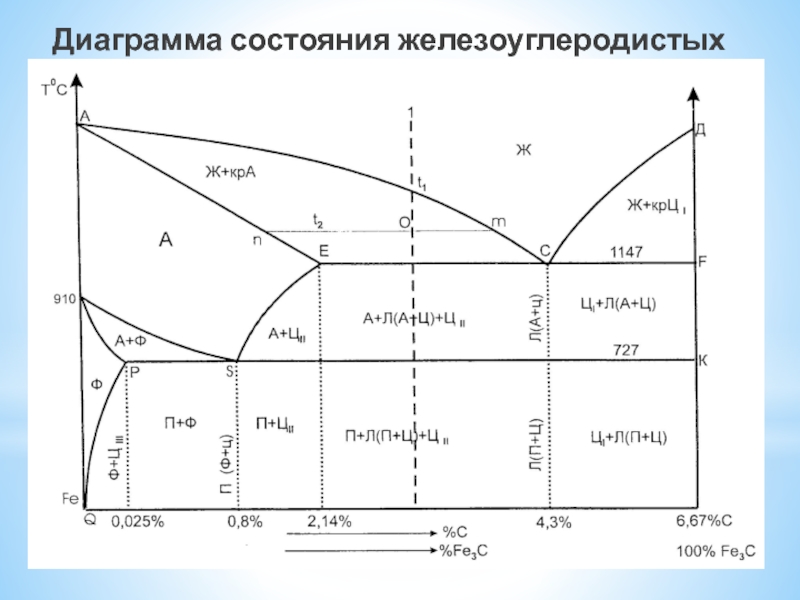

- 7. Диаграмма состояния железоуглеродистых сплавов
- 8. Железо – пластичный металл серебристо-белого цвета с
- 9. Аустенит- твердый раствор углерода. Максимальное содержание углерода 2.14%, имеет твердость НВ 220
- 10. Цементит – соединение железа с углеродом 6.67% углерода Высокая твердость нв 800, низкая пластичность и хрупкость.
- 11. Слайд 11
- 12. Слайд 12
Кривые охлаждения сплавов механической смеси и твердого раствораВ точке ликвидус- начало кристализацииВ точке солидус- кристализация завершаетсяЭвтектикой называют механическую смесь двух фаз, одновременно кристаллизовавшихся из жидкого сплава.

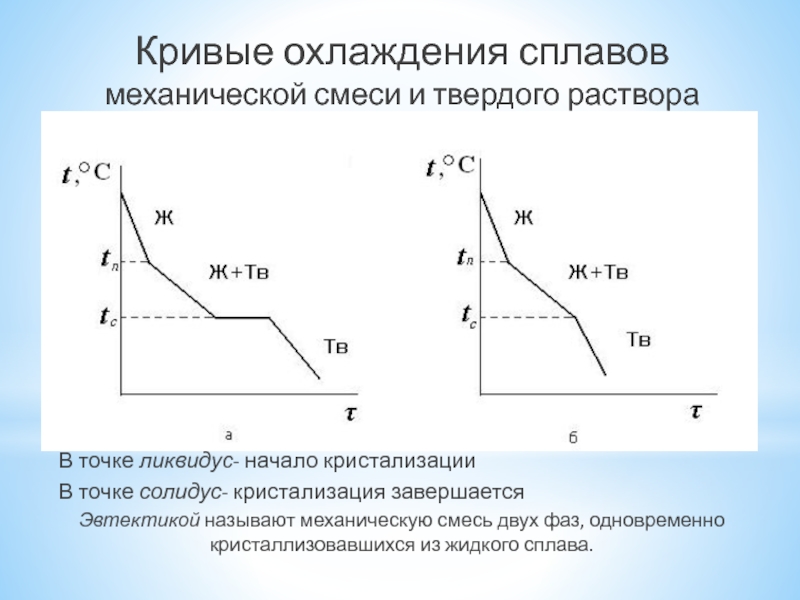

Слайд 2Кривые охлаждения сплавов механической смеси и твердого раствора
В точке ликвидус- начало
кристализации
В точке солидус- кристализация завершается
Эвтектикой называют механическую смесь двух фаз, одновременно кристаллизовавшихся из жидкого сплава.
В точке солидус- кристализация завершается
Эвтектикой называют механическую смесь двух фаз, одновременно кристаллизовавшихся из жидкого сплава.
Слайд 4

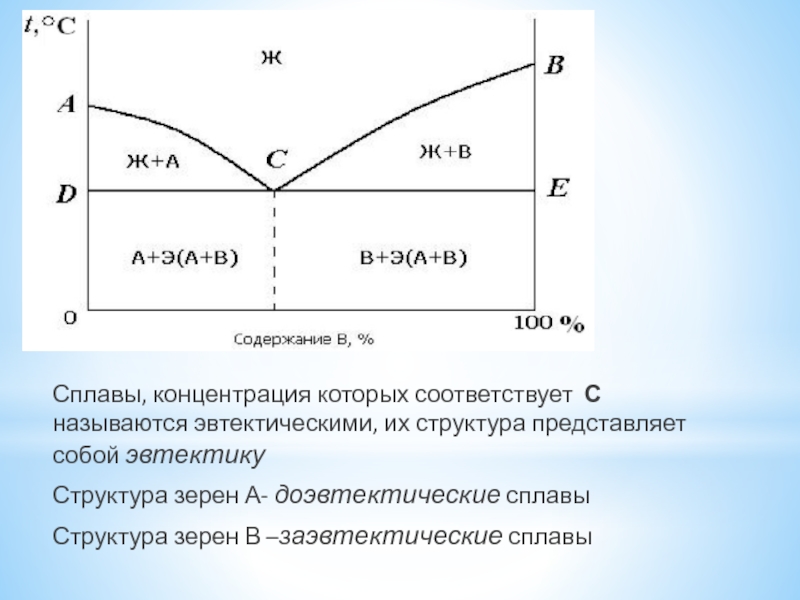

Сплавы, концентрация которых соответствует С называются эвтектическими, их структура представляет собой
эвтектику
Структура зерен А- доэвтектические сплавы
Структура зерен В –заэвтектические сплавы
Структура зерен А- доэвтектические сплавы
Структура зерен В –заэвтектические сплавы
Слайд 5

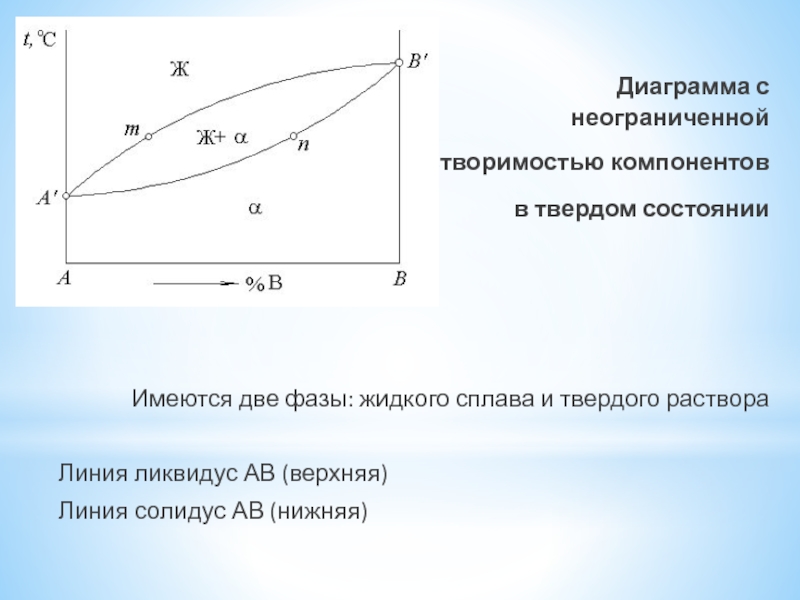

Диаграмма с неограниченной
растворимостью компонентов
в твердом состоянии
Имеются две фазы: жидкого сплава и твердого раствора
Линия ликвидус АВ (верхняя)
Линия солидус АВ (нижняя)
растворимостью компонентов
в твердом состоянии
Имеются две фазы: жидкого сплава и твердого раствора
Линия ликвидус АВ (верхняя)
Линия солидус АВ (нижняя)

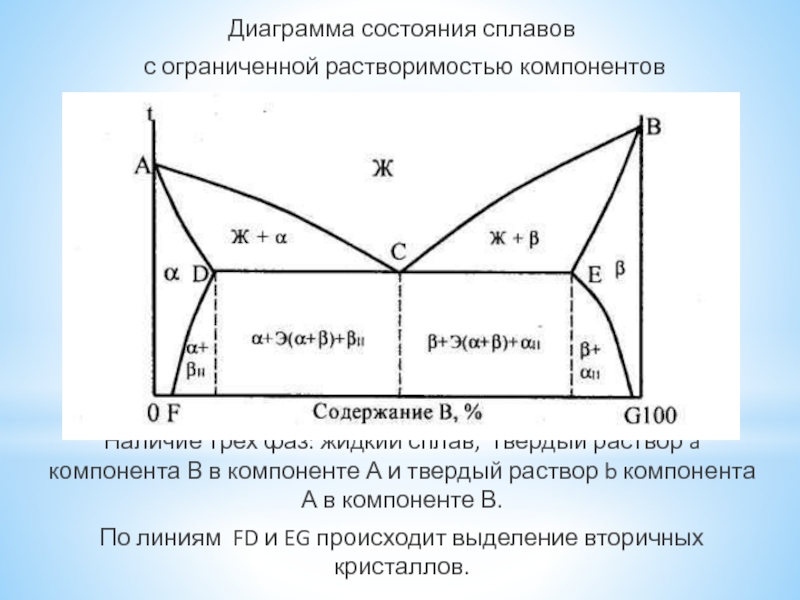

Слайд 6Диаграмма состояния сплавов
с ограниченной растворимостью компонентов
Наличие трех фаз: жидкий сплав,
твердый раствор a компонента В в компоненте А и твердый раствор b компонента А в компоненте В.
По линиям FD и EG происходит выделение вторичных кристаллов.
По линиям FD и EG происходит выделение вторичных кристаллов.

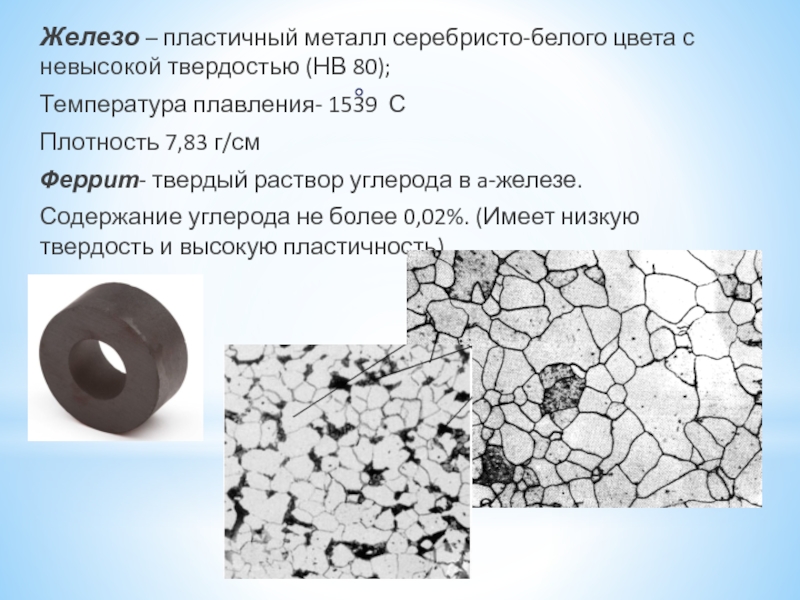

Слайд 8Железо – пластичный металл серебристо-белого цвета с невысокой твердостью (НВ 80);
Температура
плавления- 1539 С
Плотность 7,83 г/см
Феррит- твердый раствор углерода в a-железе.
Содержание углерода не более 0,02%. (Имеет низкую твердость и высокую пластичность)
Плотность 7,83 г/см
Феррит- твердый раствор углерода в a-железе.
Содержание углерода не более 0,02%. (Имеет низкую твердость и высокую пластичность)

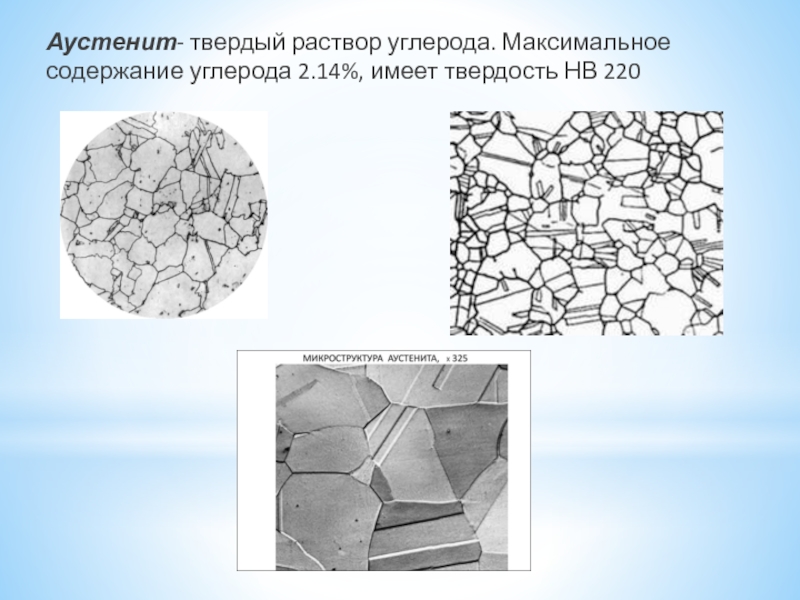

Слайд 9Аустенит- твердый раствор углерода. Максимальное содержание углерода 2.14%, имеет твердость НВ
220

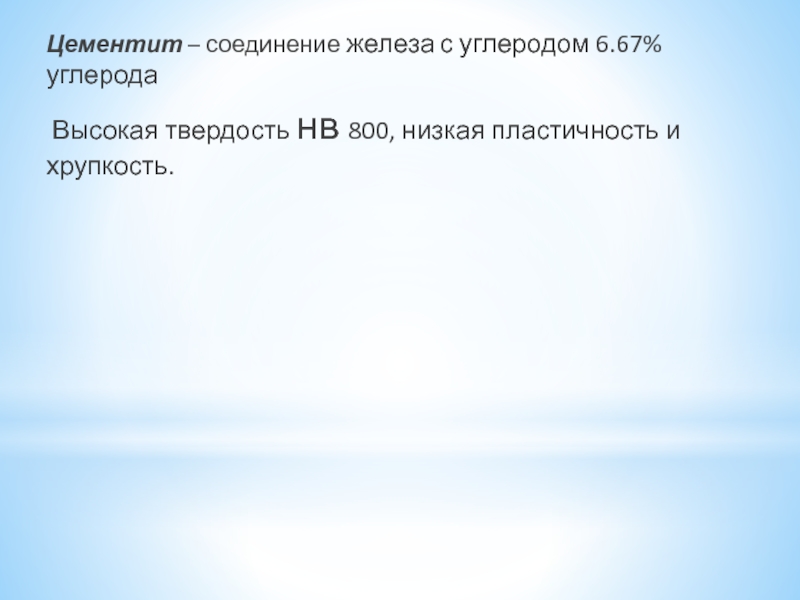

Слайд 10Цементит – соединение железа с углеродом 6.67% углерода
Высокая твердость нв
800, низкая пластичность и хрупкость.
