Слайд 1ИСТОРИЯ СОЗДАНИЯ ШВЕЙНОЙ МАШИНЫ
Разработала преподаватель Адикаева Т.В.

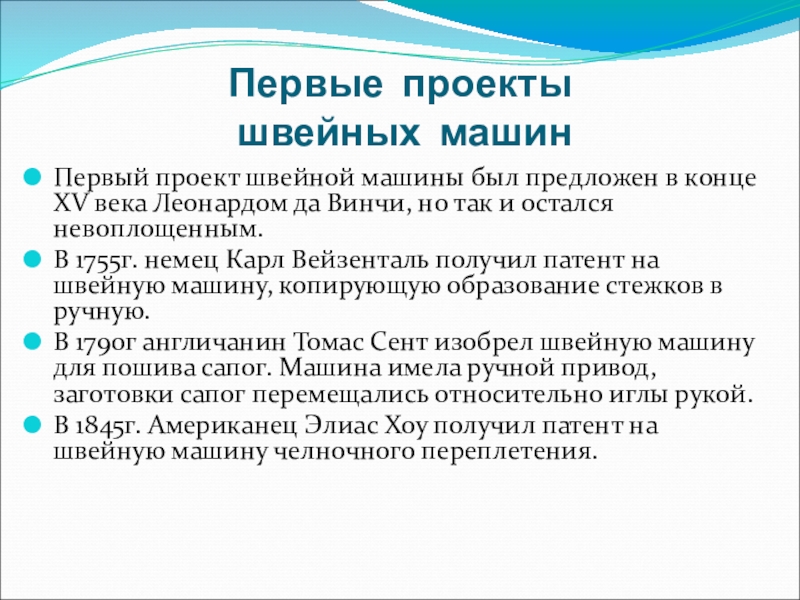

Слайд 2Первые проекты
швейных машин
Первый проект швейной машины был предложен в
конце XV века Леонардом да Винчи, но так и остался невоплощенным.
В 1755г. немец Карл Вейзенталь получил патент на швейную машину, копирующую образование стежков в ручную.
В 1790г англичанин Томас Сент изобрел швейную машину для пошива сапог. Машина имела ручной привод, заготовки сапог перемещались относительно иглы рукой.
В 1845г. Американец Элиас Хоу получил патент на швейную машину челночного переплетения.

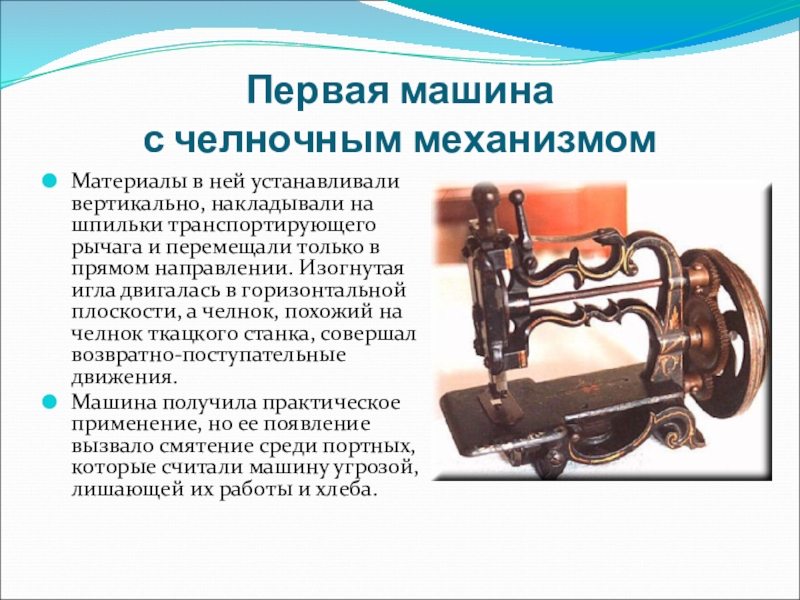

Слайд 3Первая машина
с челночным механизмом
Материалы в ней устанавливали вертикально, накладывали на
шпильки транспортирующего рычага и перемещали только в прямом направлении. Изогнутая игла двигалась в горизонтальной плоскости, а челнок, похожий на челнок ткацкого станка, совершал возвратно-поступательные движения.
Машина получила практическое применение, но ее появление вызвало смятение среди портных, которые считали машину угрозой, лишающей их работы и хлеба.

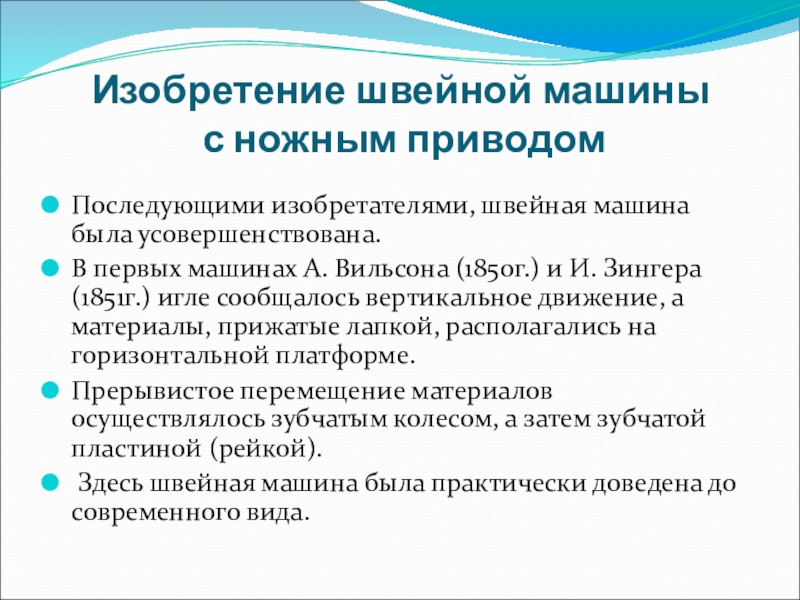

Слайд 4Изобретение швейной машины
с ножным приводом
Последующими изобретателями, швейная машина была усовершенствована.
В первых машинах А. Вильсона (1850г.) и И. Зингера (1851г.) игле сообщалось вертикальное движение, а материалы, прижатые лапкой, располагались на горизонтальной платформе.
Прерывистое перемещение материалов осуществлялось зубчатым колесом, а затем зубчатой пластиной (рейкой).
Здесь швейная машина была практически доведена до современного вида.
Слайд 5Исаак Меррит Зингер
На вопрос:
«Кто изобрел швейную машину?" -
большинство, не задумываясь, ответят - Зингер.
Названная в честь своего основателя корпорация "Зингер", крупнейший в мире производитель швейных машинок, уже более 150 лет.
Слайд 6История развития
швейных машин в России
В Подольске в 1900году фирмой «Зингер»
(США) была организована сборочная мастерская, которая собирала машины из деталей, привозимых из-за границы, и выпускала 600 тысяч машин в год.
Позже открыли 65 представительств по всей стране.
Машинки из России вывозили
за границу: в Турцию, Персию, Японию и Китай.
Компания "Зингер" стала "Поставщиком Двора Его Императорского Величества".

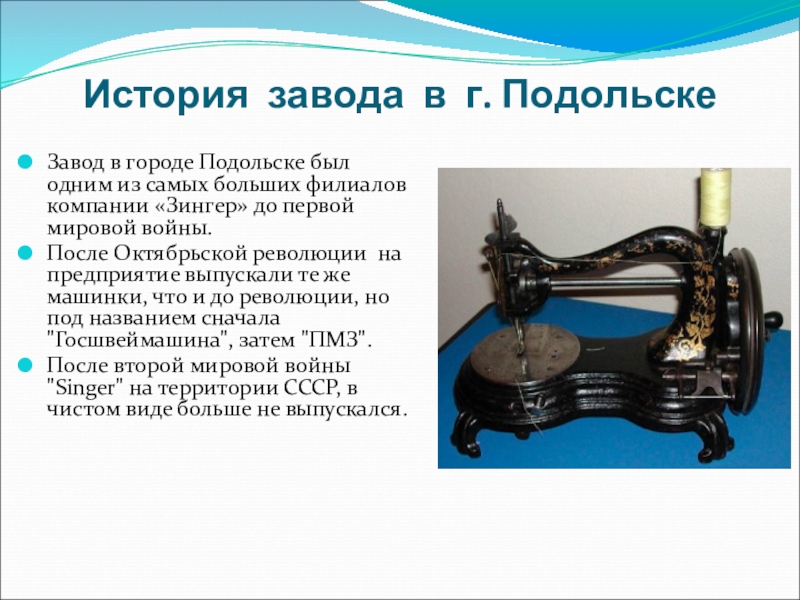

Слайд 7История завода в г. Подольске
Завод в городе Подольске был одним из
самых больших филиалов компании «Зингер» до первой мировой войны.
После Октябрьской революции на предприятие выпускали те же машинки, что и до революции, но под названием сначала "Госшвеймашина", затем "ПМЗ".
После второй мировой войны "Singer" на территории СССР, в чистом виде больше не выпускался.
Слайд 8Швейная машина
производства Германии
Одна из первых швейных машин челночного стежка
фирмы "Зайдель и Науманн" (Германия, 1870-1880).
Эти машины с 1870 года распространялись Торговым домом Попова на территории России и Персии.
Слайд 9Швейная машина
производства США
Швейная машина "Оригиналь экспресс" цепного стежка (США, 1860-1880).
Основание
выполнено
в технике художественного литья, что соответствует технической моде второй половины XIX века.

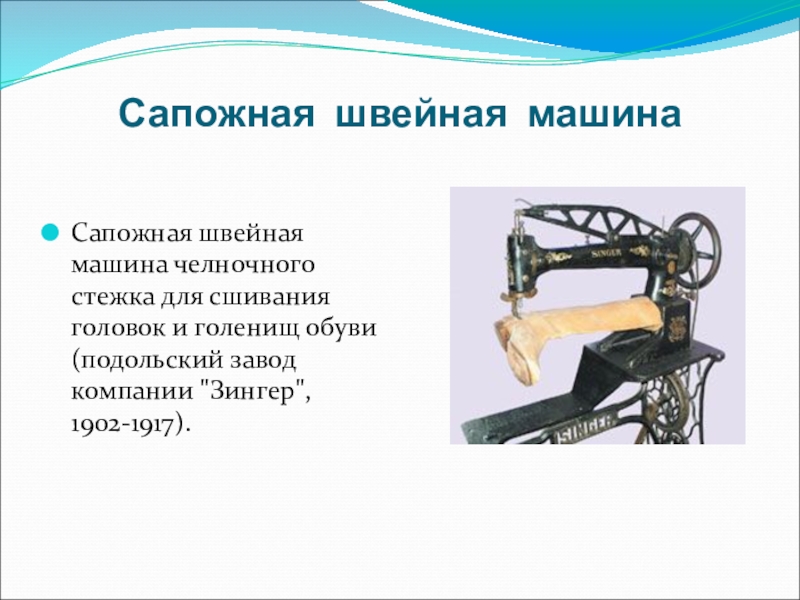

Слайд 10Сапожная швейная машина
Сапожная швейная машина челночного стежка для сшивания головок и
голенищ обуви (подольский завод компании "Зингер", 1902-1917).
Слайд 11Швейная машина «Гоу»
Фабрично-ремесленная швейная машина "Гоу" челночного стежка для стачивания тяжелых
тканей.
Изготовлена на фирме "Гоу-машина-компани" (США, Нью-йорк,
1865-1875).
Применялась в основном для шитья парусов для флота.

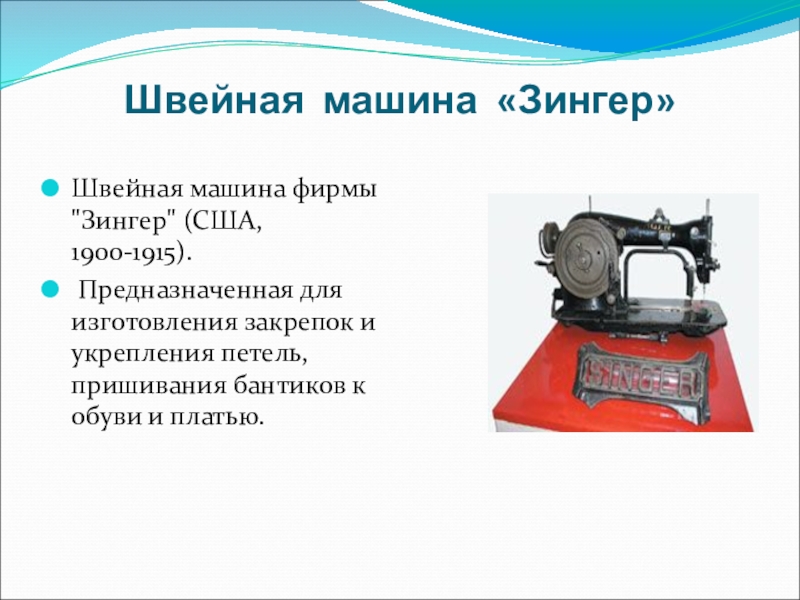

Слайд 12Швейная машина «Зингер»
Швейная машина фирмы "Зингер" (США, 1900-1915).
Предназначенная для изготовления
закрепок и укрепления петель, пришивания бантиков к обуви и платью.
Слайд 13Швейная машина
"Дюркопп" Германия
Фабрично-ремесленная швейная машина челночного стежка фирмы "Дюркопп" (Германия,
1900-1915).
Предназначена для выполнения ажурных работ, всевозможных мережек для украшения одежды, столового и постельного белья.
Слайд 14Современный этап
швейного машиностроения по созданию автоматизированных машин, машин полуавтоматов и агрегатов
Основными
особенностями этих машин является наличие устройств их пуска и остановка при фиксированном положении иглы, автоматического обреза ниток, подъема лапки, закрепления строчки, слежения за обрывность ниток.
В дальнейшем сочетание загрузочно-разгрузочного робота с машиной полуавтоматом привело к созданию швейных агрегатов.
Швейный агрегат надежен в работе, высокопроизводителен, и управление с помощью электроники дает возможность максимально уменьшить труд оператора, сведя его действия только к загрузке деталями кроя бункера и смене кассет.
Использование в технологических процессах пошива различного вида изделий машин большой степени сложности требует от оператора (работающего) не только мастерства, но и высокого технического образования, соответствующего современному уровню развития швейного машиностроения.
Слайд 15Современные швейные машины
Компьютеризированные швейно-вышивальные машины имеют более 500 швейных программ (220
рабочих и декоративных строчек, 11 видов петель, 324 буквы, 4 алфавита).
Их можно подключать к персональному компьютеру, позволяющему создавать узоры вышивки, манипулируя мышью.

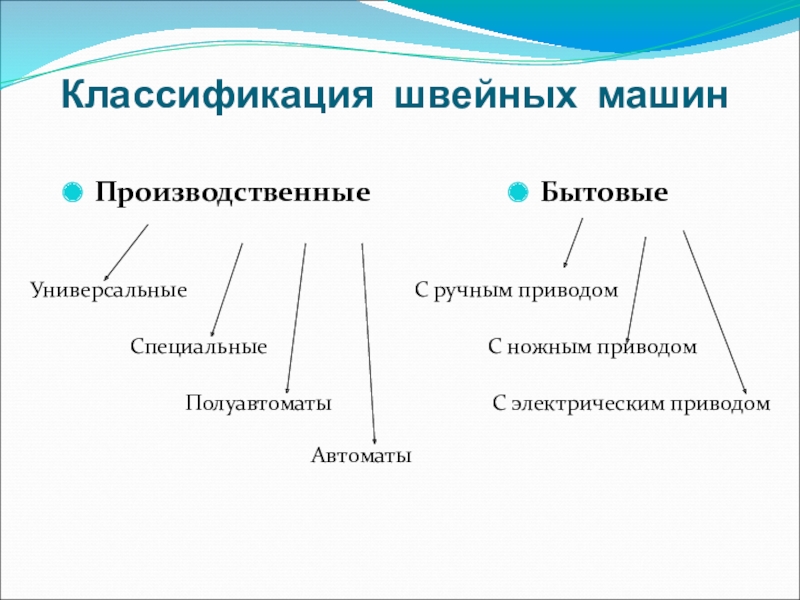

Слайд 16Классификация швейных машин
Производственные
Универсальные
Специальные
Полуавтоматы
Автоматы
Бытовые
С ручным приводом
С ножным приводом
С электрическим приводом

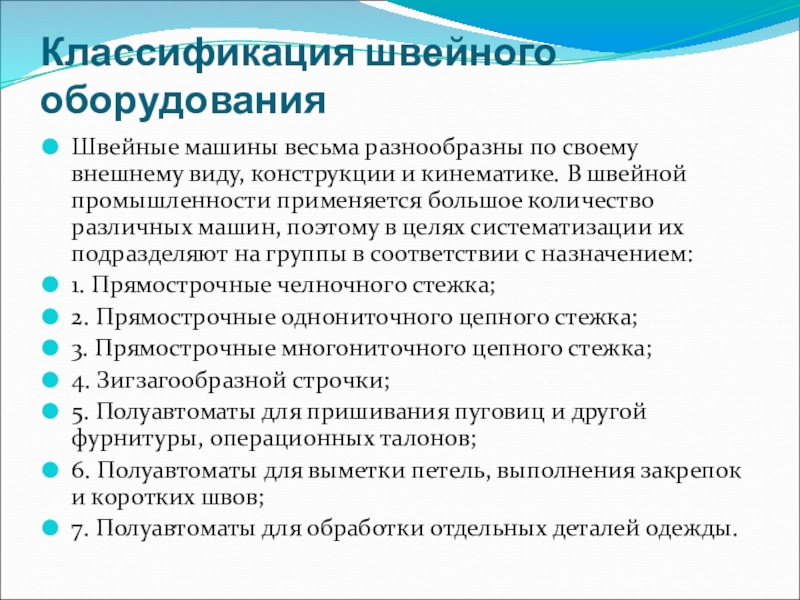

Слайд 17Классификация швейного оборудования
Швейные машины весьма разнообразны по своему внешнему виду, конструкции
и кинематике. В швейной промышленности применяется большое количество различных машин, поэтому в целях систематизации их подразделяют на группы в соответствии с назначением:
1. Прямострочные челночного стежка;
2. Прямострочные однониточного цепного стежка;
3. Прямострочные многониточного цепного стежка;
4. Зигзагообразной строчки;
5. Полуавтоматы для пришивания пуговиц и другой фурнитуры, операционных талонов;
6. Полуавтоматы для выметки петель, выполнения закрепок и коротких швов;
7. Полуавтоматы для обработки отдельных деталей одежды.

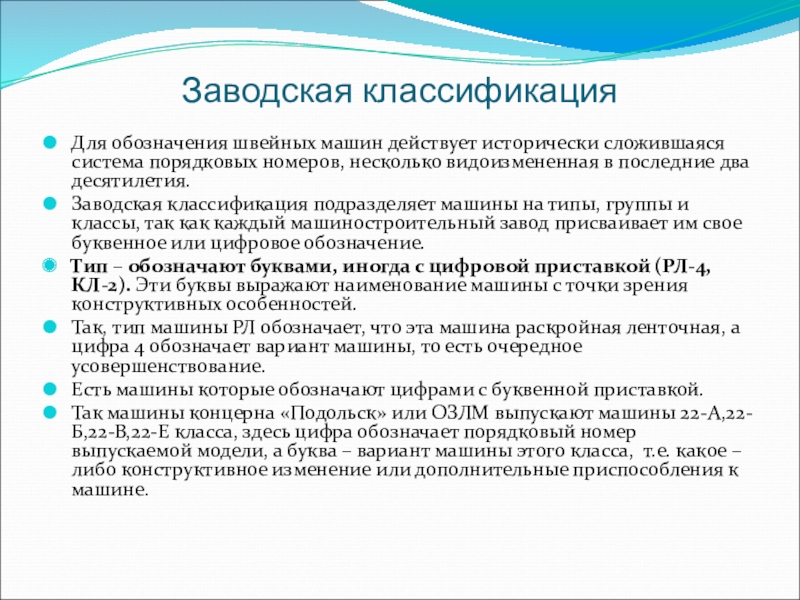

Слайд 18Заводская классификация
Для обозначения швейных машин действует исторически сложившаяся система порядковых номеров,
несколько видоизмененная в последние два десятилетия.
Заводская классификация подразделяет машины на типы, группы и классы, так как каждый машиностроительный завод присваивает им свое буквенное или цифровое обозначение.
Тип – обозначают буквами, иногда с цифровой приставкой (РЛ-4, КЛ-2). Эти буквы выражают наименование машины с точки зрения конструктивных особенностей.
Так, тип машины РЛ обозначает, что эта машина раскройная ленточная, а цифра 4 обозначает вариант машины, то есть очередное усовершенствование.
Есть машины которые обозначают цифрами с буквенной приставкой.
Так машины концерна «Подольск» или ОЗЛМ выпускают машины 22-А,22-Б,22-В,22-Е класса, здесь цифра обозначает порядковый номер выпускаемой модели, а буква – вариант машины этого класса, т.е. какое – либо конструктивное изменение или дополнительные приспособления к машине.

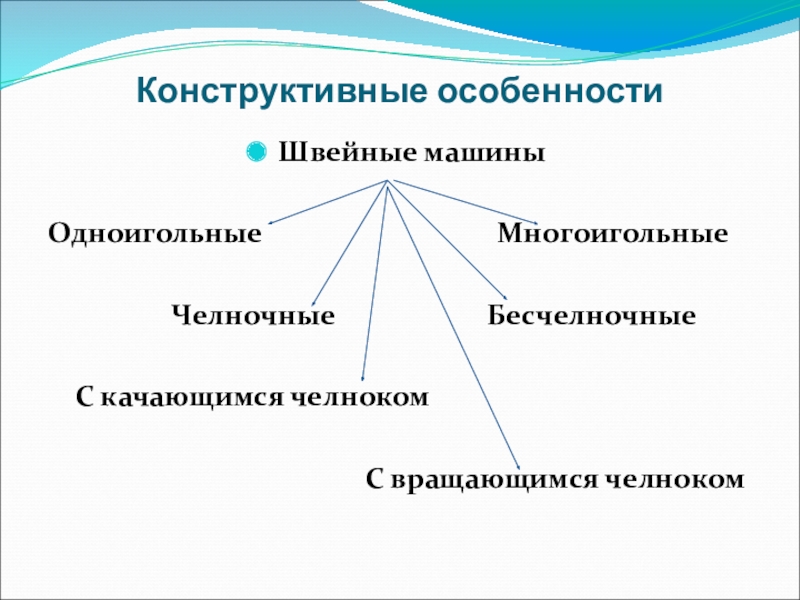

Слайд 19Конструктивные особенности
Швейные машины
Одноигольные
Многоигольные
Челночные Бесчелночные
С качающимся челноком
С вращающимся челноком
Слайд 20Виды приводов
а) ручной б)
ножной в) электрический
Слайд 21Рабочие органы
швейной машины
Для выполнения челночного стежка в каждой машине имеются
основные рабочие органы:
Игла – служит для прокола материала, проведения через него верхней нити и образования петли или напуска.
Челнок – захватывает петлю или напуск иглы, расширяет ее, обводит вокруг шпульки, осуществляет переплетение верхней и нижней нити.
Нитепритягиватель – сдергивает нитку с бобины или катушки, подает нитку игле и челноку, затягивает стежок.
Рейка – механизм передвижения ткани, служит для перемещения ткани на величину стежка.
Лапка – прижимает к игольной пластине и рейке ткань.

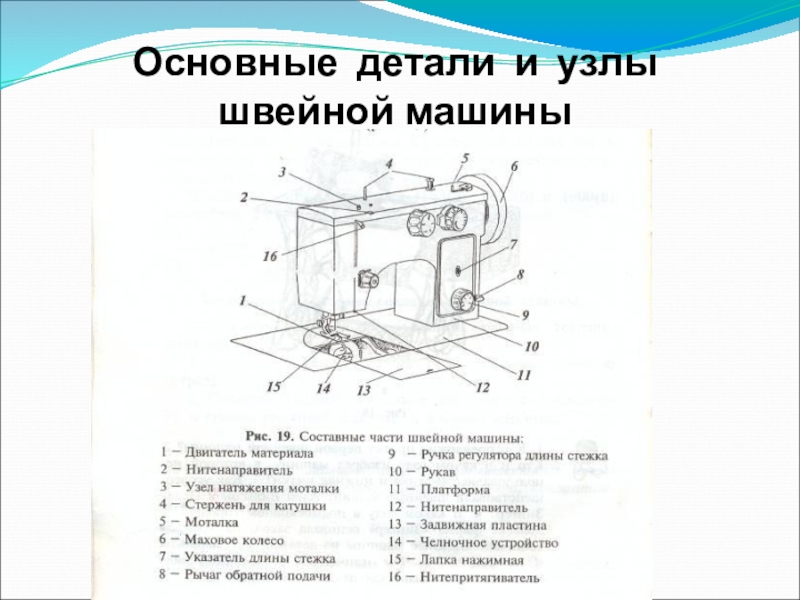

Слайд 22
Основные детали и узлы
швейной машины
Слайд 23Вопросы для закрепления
Кто первый изобрел швейную машину?
На каком заводе впервые стали
выпускать швейные машины?
Как классифицируются швейные машины отечественными заводами-изготовителями?
Какие конструктивные особенности имеет швейная машина?
Какие основные рабочие органы имеет швейная машина?
Какое назначение имеют основные рабочие органы швейной машины?
Слайд 24На уроке было интересно
Мне на уроке было трудно
Узнала много нового
Захотела узнать
большего
