Презентация, доклад по оборудованию допечатных процессов на тему: Схемы построения сканеров

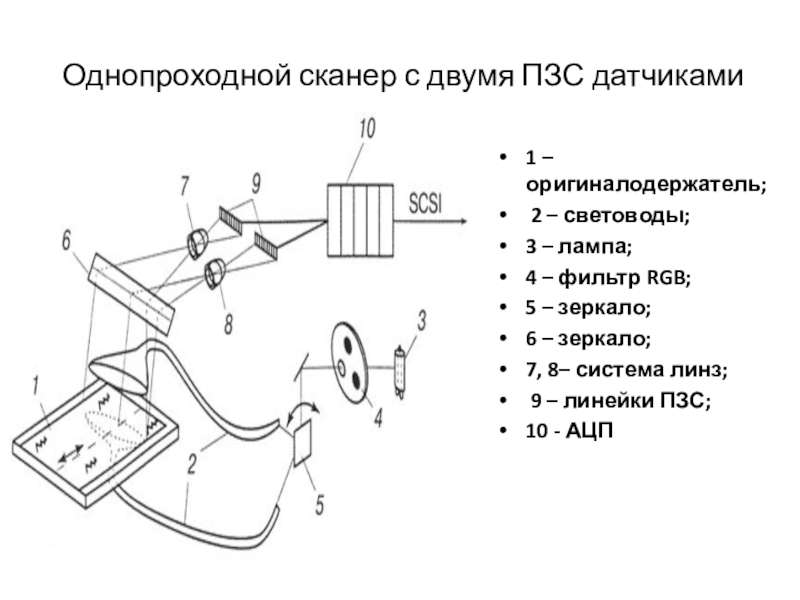

световоды;
3 – лампа;
4 – фильтр RGB;
5 – зеркало;
6 – зеркало;
7, 8– система линз;
9 – линейки ПЗС;
10 - АЦП

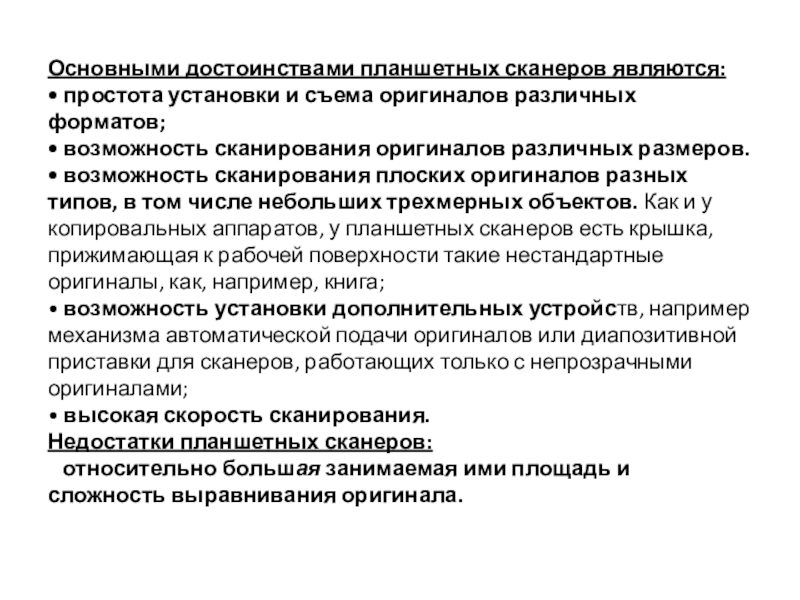

форматов; • возможность сканирования оригиналов различных размеров. • возможность сканирования плоских оригиналов разных типов, в том числе небольших трехмерных объектов. Как и у копировальных аппаратов, у планшетных сканеров есть крышка, прижимающая к рабочей поверхности такие нестандартные оригиналы, как, например, книга; • возможность установки дополнительных устройств, например механизма автоматической подачи оригиналов или диапозитивной приставки для сканеров, работающих только с непрозрачными оригиналами; • высокая скорость сканирования. Недостатки планшетных сканеров: относительно большая занимаемая ими площадь и сложность выравнивания оригинала.

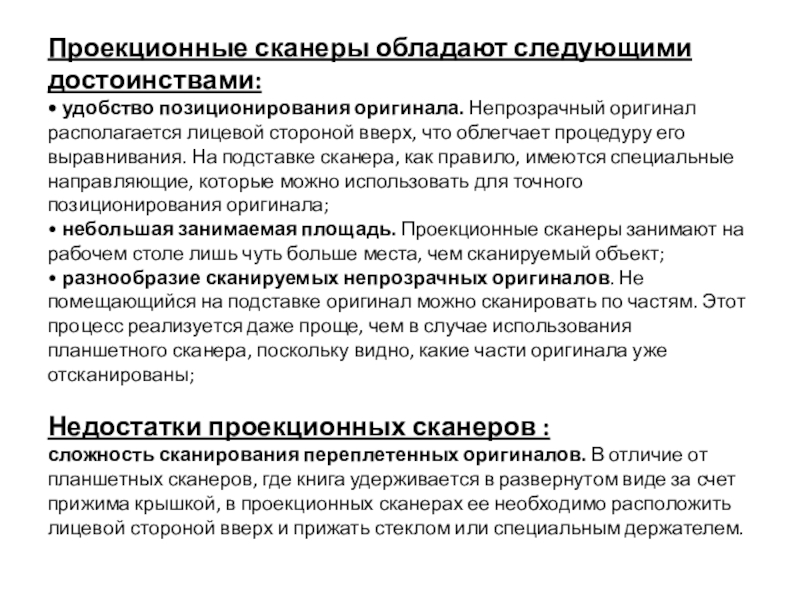

лицевой стороной вверх, что облегчает процедуру его выравнивания. На подставке сканера, как правило, имеются специальные направляющие, которые можно использовать для точного позиционирования оригинала; • небольшая занимаемая площадь. Проекционные сканеры занимают на рабочем столе лишь чуть больше места, чем сканируемый объект; • разнообразие сканируемых непрозрачных оригиналов. Не помещающийся на подставке оригинал можно сканировать по частям. Этот процесс реализуется даже проще, чем в случае использования планшетного сканера, поскольку видно, какие части оригинала уже отсканированы; Недостатки проекционных сканеров : сложность сканирования переплетенных оригиналов. В отличие от планшетных сканеров, где книга удерживается в развернутом виде за счет прижима крышкой, в проекционных сканерах ее необходимо расположить лицевой стороной вверх и прижать стеклом или специальным держателем.

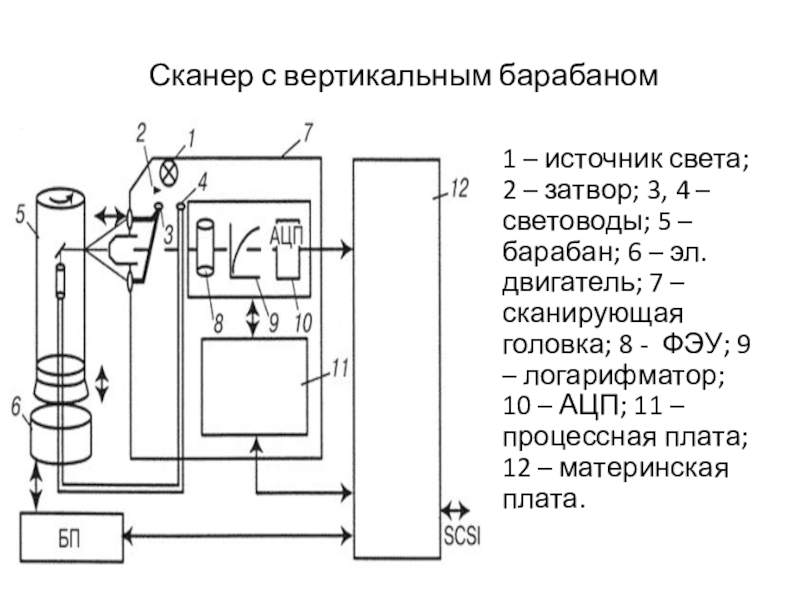

3, 4 – световоды; 5 – барабан; 6 – эл. двигатель; 7 – сканирующая головка; 8 - ФЭУ; 9 – логарифматор; 10 – АЦП; 11 – процессная плата; 12 – материнская плата.

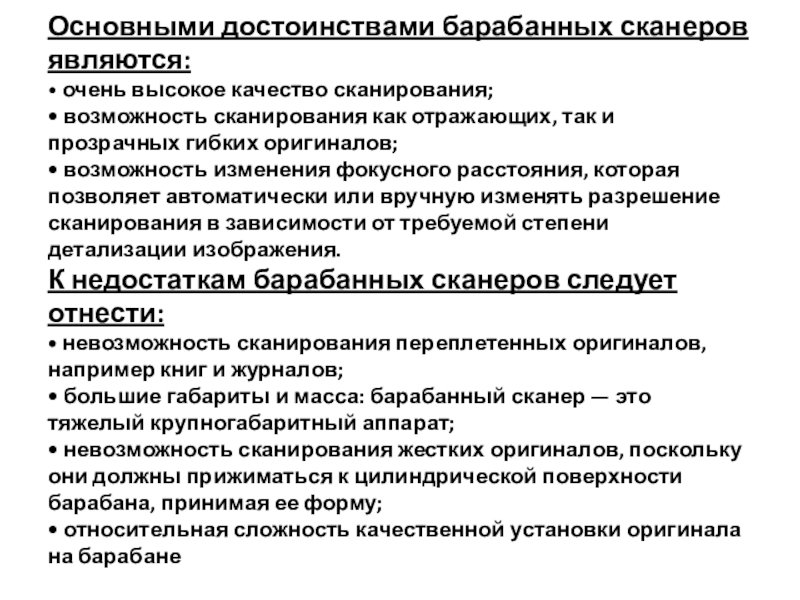

как отражающих, так и прозрачных гибких оригиналов; • возможность изменения фокусного расстояния, которая позволяет автоматически или вручную изменять разрешение сканирования в зависимости от требуемой степени детализации изображения. К недостаткам барабанных сканеров следует отнести: • невозможность сканирования переплетенных оригиналов, например книг и журналов; • большие габариты и масса: барабанный сканер — это тяжелый крупногабаритный аппарат; • невозможность сканирования жестких оригиналов, поскольку они должны прижиматься к цилиндрической поверхности барабана, принимая ее форму; • относительная сложность качественной установки оригинала на барабане
