Презентация, доклад по начертательной геометрии
Содержание
- 1. Презентация по начертательной геометрии
- 2. Слайд 2
- 3. Раздел 2 Начертательная геометрия
- 4. Тема: ПлоскостьСпособы задания плоскости на комплексном чертежеПроецирование
- 5. Плоскость на комплексном чертеже может быть задана:тремя
- 6. Плоскость можно задать следами
- 7. В зависимости от положения относительно плоскостей проекций плоскости различают:общего положениячастного положенияпроецирующиеуровня

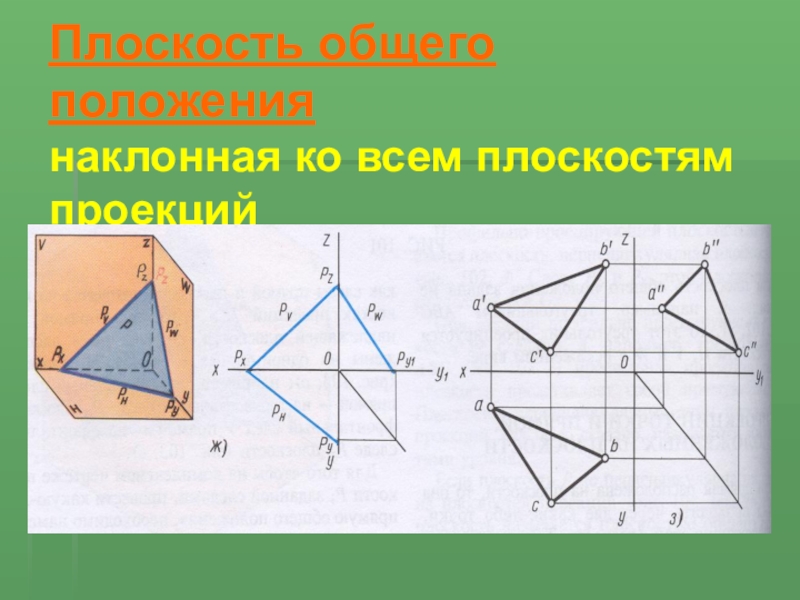

- 8. Плоскость общего положения наклонная ко всем плоскостям проекций
- 9. Плоскость уровня плоскость параллельная какой-либо плоскости проекций

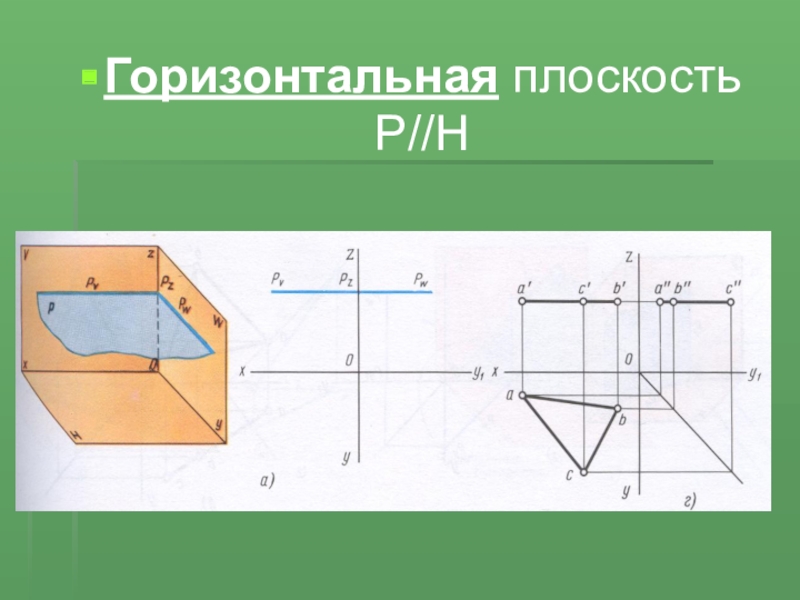

- 10. Горизонтальная плоскость Р//Н

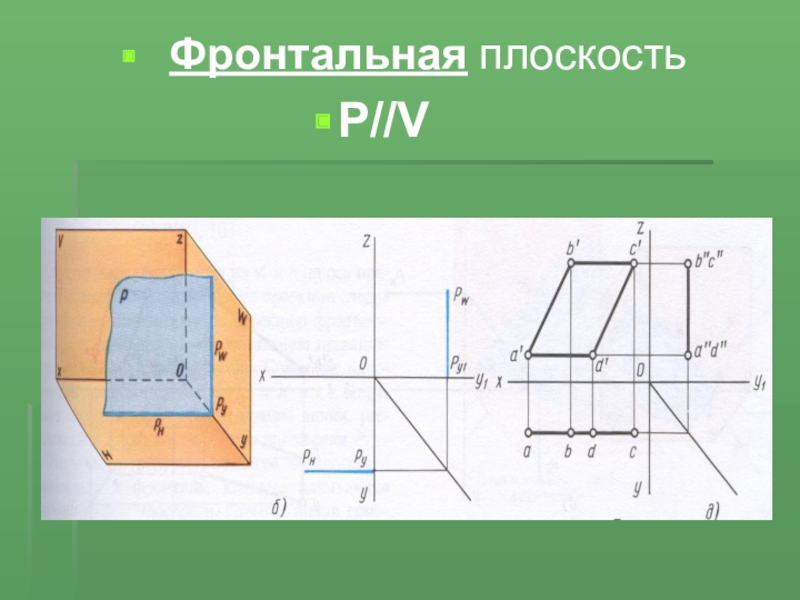

- 11. Фронтальная плоскость Р//V

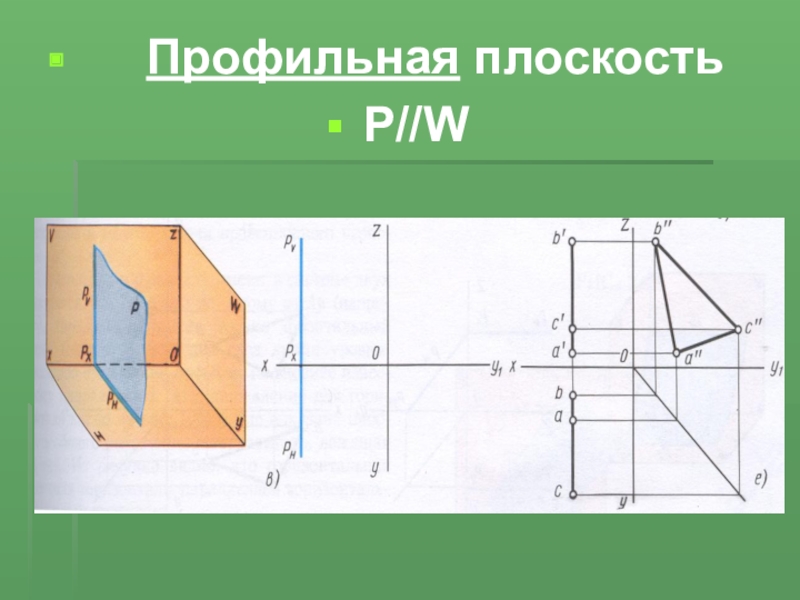

- 12. Профильная плоскость Р//W
- 13. Проецирующая плоскость плоскость перпендикулярная какой-либо плоскости проекций

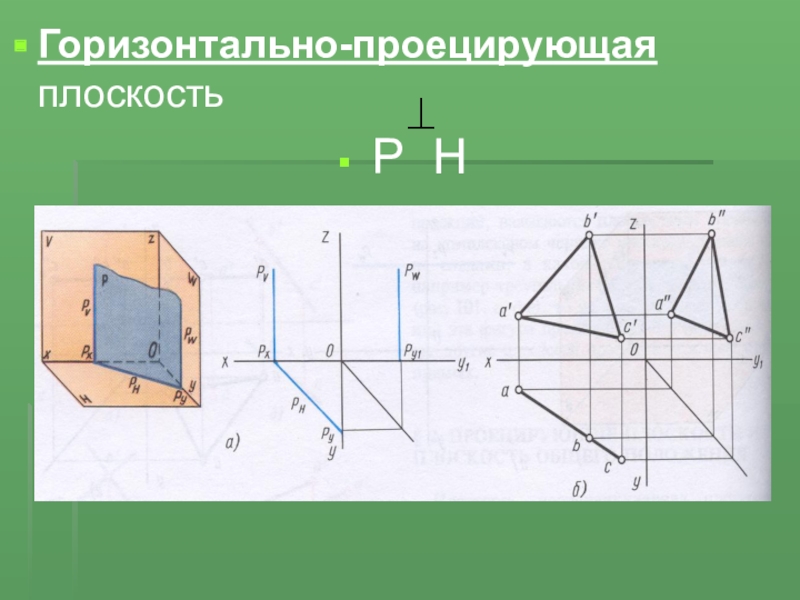

- 14. Горизонтально-проецирующая плоскость Р Н

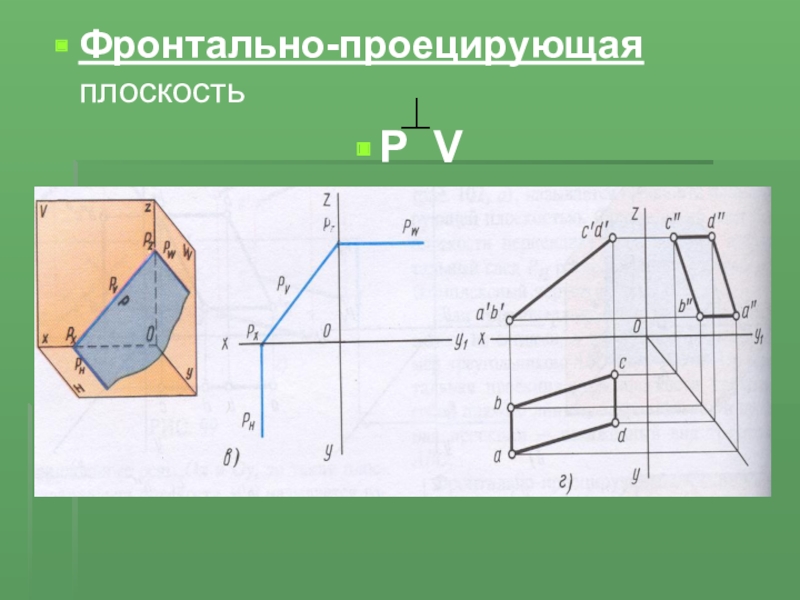

- 15. Фронтально-проецирующая плоскость Р V

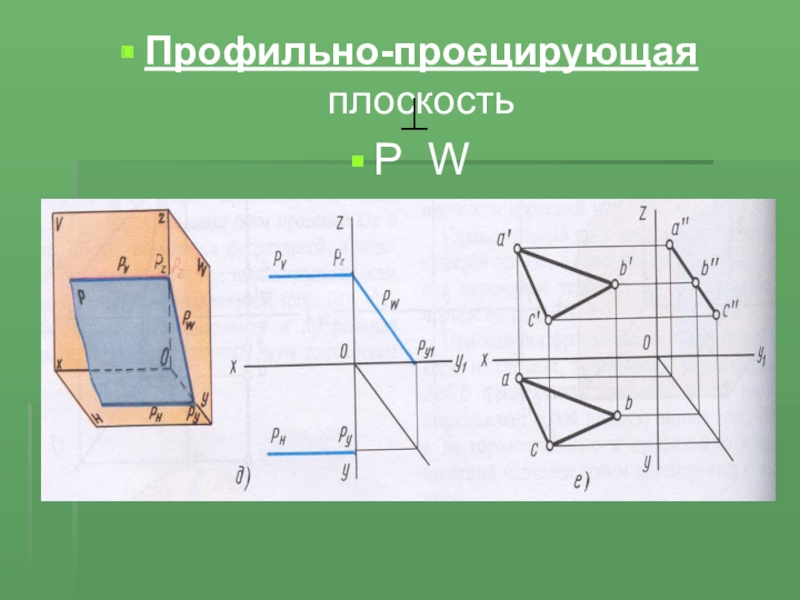

- 16. Профильно-проецирующая плоскость Р W
- 17. Слайд 17
- 18. Спасибо за внимание
- 19. КОНЕЦ
Слайд 4Тема: Плоскость
Способы задания плоскости на комплексном чертеже
Проецирование плоскости на 3-х плоскостях
проекций. Расположение плоскостей относительно плоскостей проекций

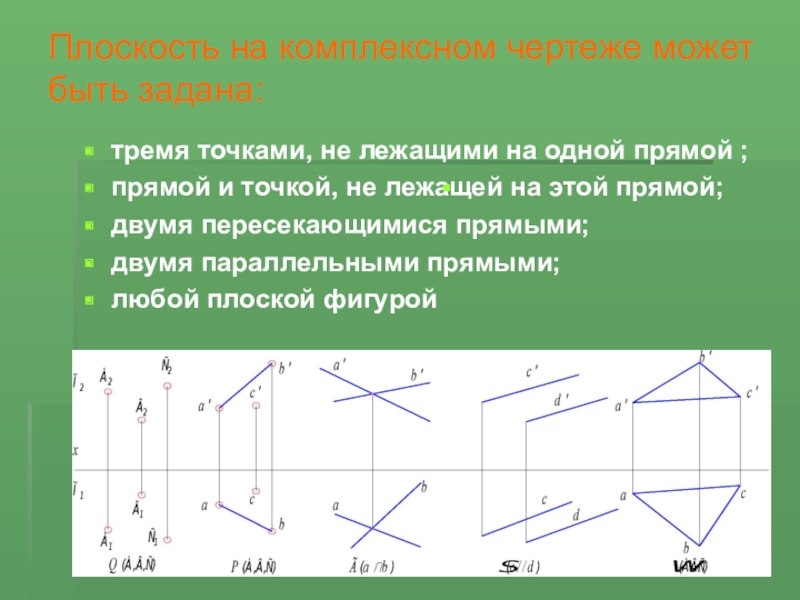

Слайд 5Плоскость на комплексном чертеже может быть задана:
тремя точками, не лежащими на
одной прямой ;
прямой и точкой, не лежащей на этой прямой;
двумя пересекающимися прямыми;
двумя параллельными прямыми;
любой плоской фигурой
прямой и точкой, не лежащей на этой прямой;
двумя пересекающимися прямыми;
двумя параллельными прямыми;
любой плоской фигурой

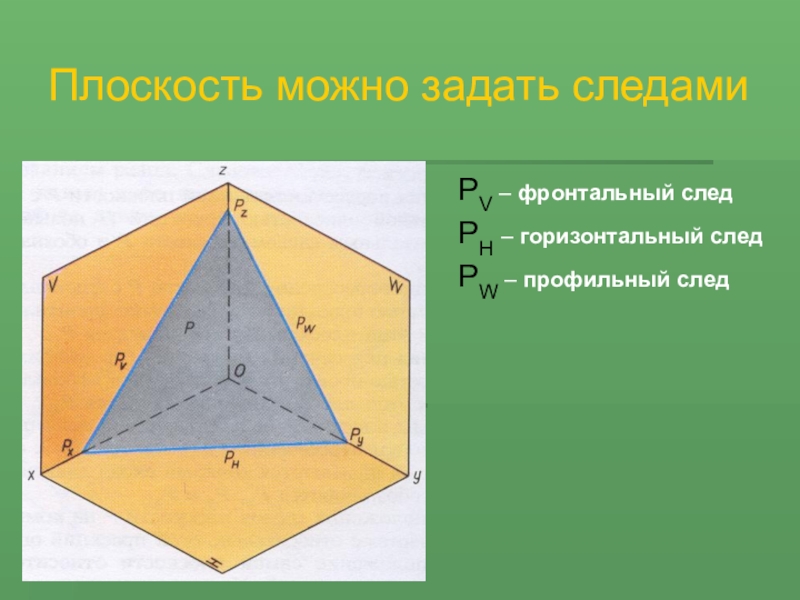

Слайд 6Плоскость можно задать следами
РV – фронтальный след
PH – горизонтальный след
РW – профильный след
PH – горизонтальный след
РW – профильный след

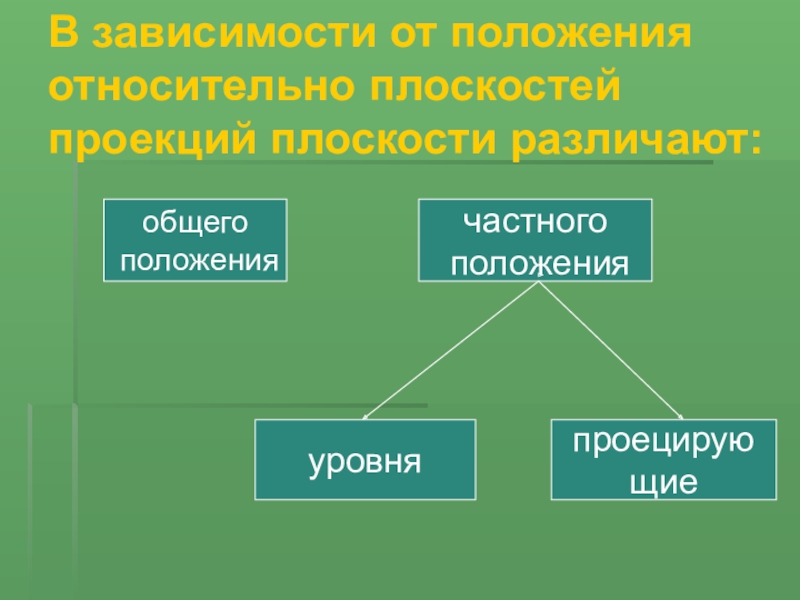

Слайд 7В зависимости от положения относительно плоскостей проекций плоскости различают:
общего
положения
частного
положения
проецирующие
уровня
