Презентация, доклад по междисциплинарному курсу на тему Галогеновые лампы

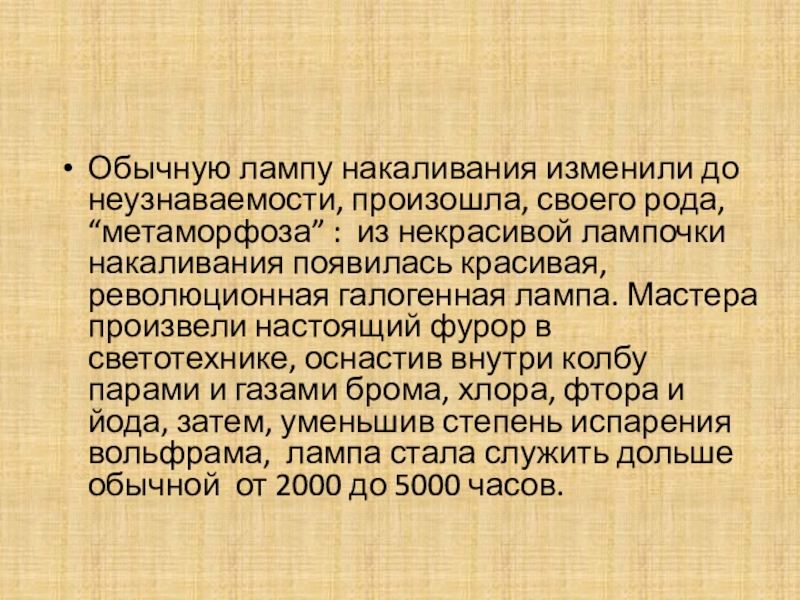

 из некрасивой лампочки накаливания появилась красивая, революционная галогенная лампа. Мастера произвели настоящий фурор в светотехнике, оснастив внутри колбу  парами и газами брома, хлора, фтора и йода, затем, уменьшив степень испарения вольфрама,  лампа стала служить дольше обычной  от 2000 до 5000 часов.

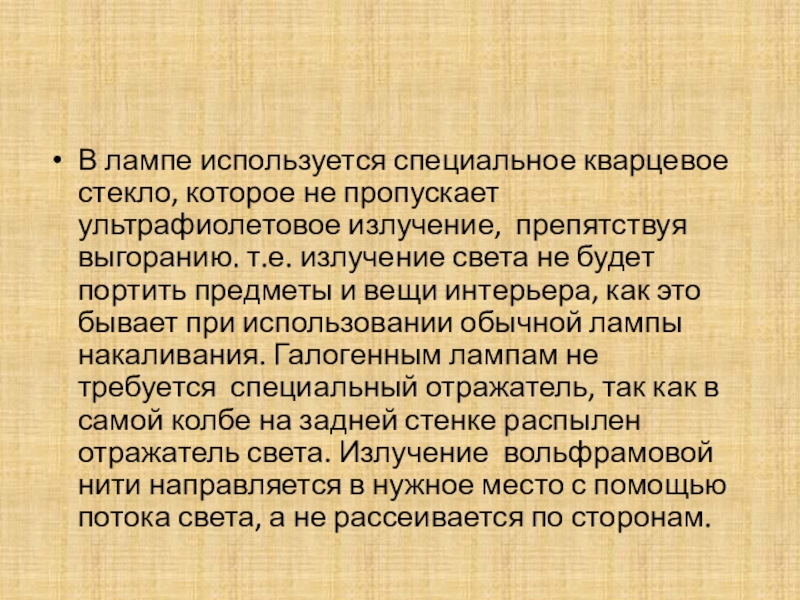

 препятствуя выгоранию. т.е. излучение света не будет портить предметы и вещи интерьера, как это бывает при использовании обычной лампы накаливания. Галогенным лампам не требуется  специальный отражатель, так как в самой колбе на задней стенке распылен  отражатель света. Излучение  вольфрамовой нити направляется в нужное место с помощью потока света, а не рассеивается по сторонам.

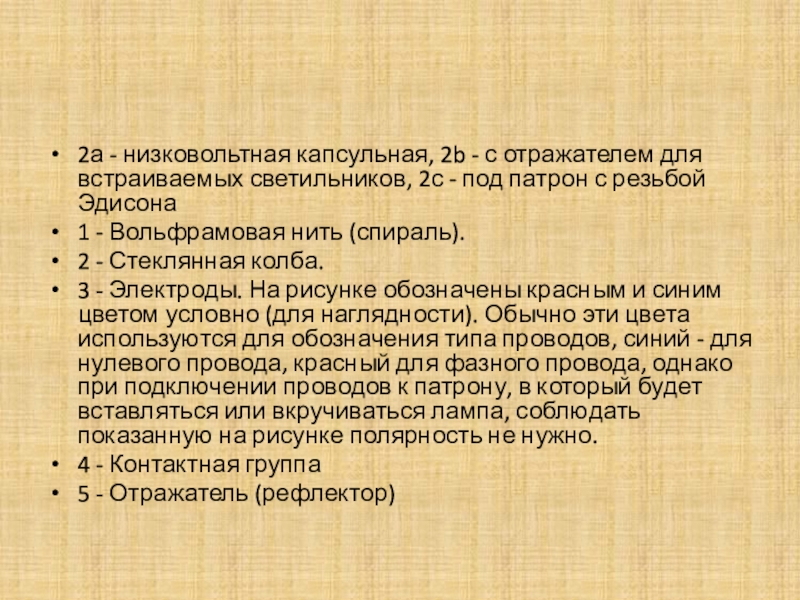

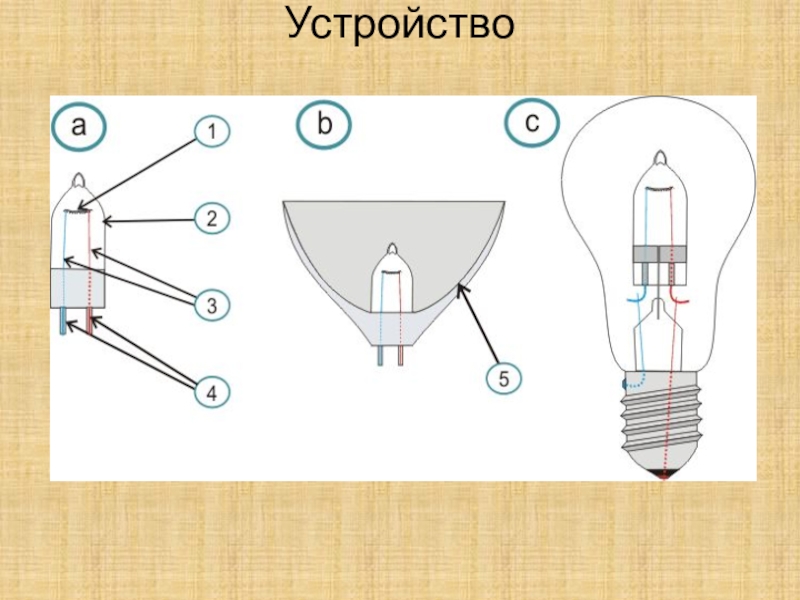

2с - под патрон с резьбой Эдисона
1 - Вольфрамовая нить (спираль).
2 - Стеклянная колба.
3 - Электроды. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий - для нулевого провода, красный для фазного провода, однако при подключении проводов к патрону, в который будет вставляться или вкручиваться лампа, соблюдать показанную на рисунке полярность не нужно.
4 - Контактная группа
5 - Отражатель (рефлектор)

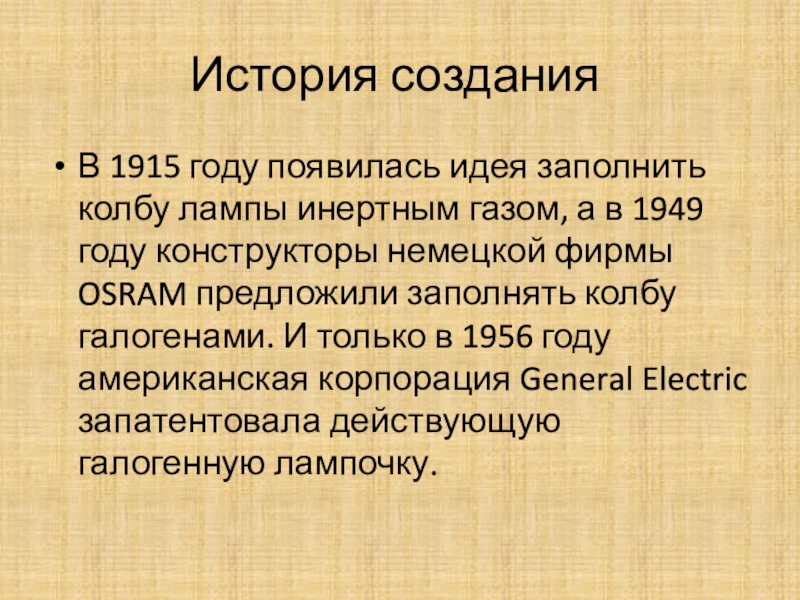

а в 1949 году конструкторы немецкой фирмы OSRAM предложили заполнять колбу галогенами. И только в 1956 году американская корпорация General Electric запатентовала действующую галогенную лампочку.

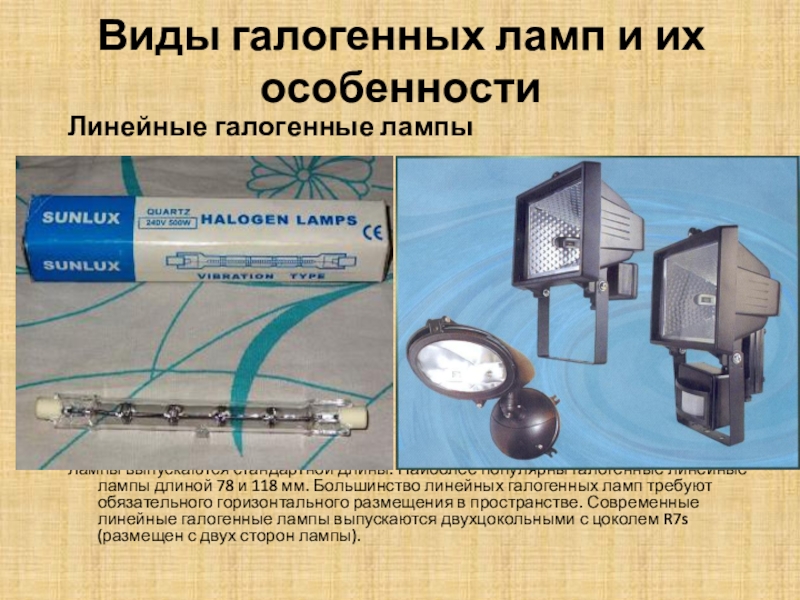

Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).

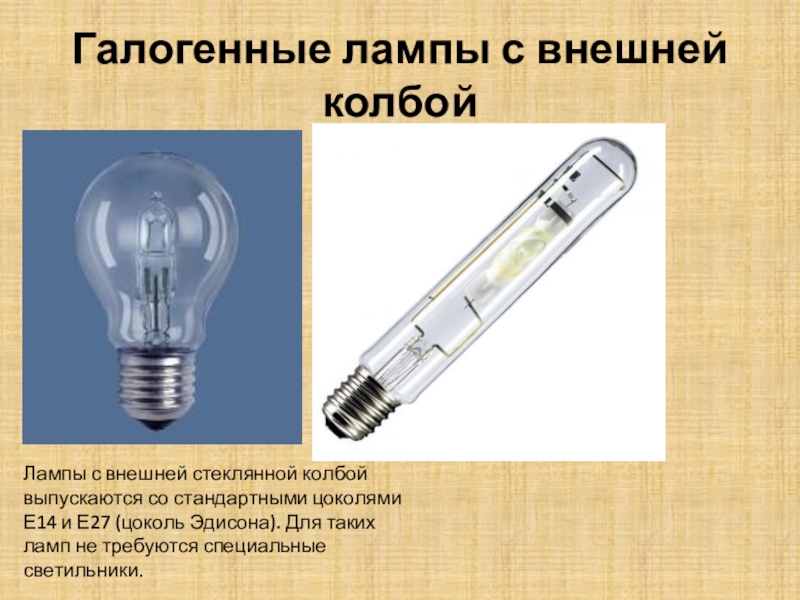

стандартными цоколями Е14 и Е27 (цоколь Эдисона). Для таких ламп не требуются специальные светильники.

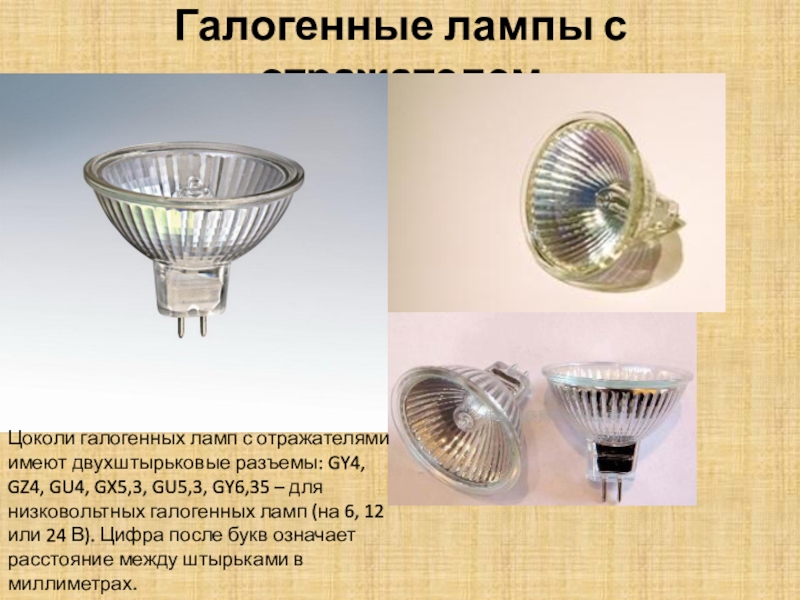

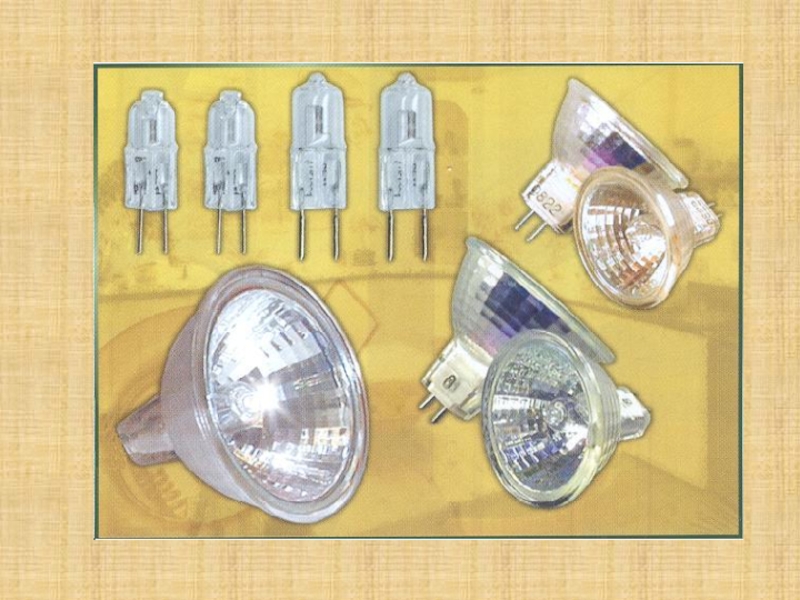

GY4, GZ4, GU4, GX5,3, GU5,3, GY6,35 – для низковольтных галогенных ламп (на 6, 12 или 24 В). Цифра после букв означает расстояние между штырьками в миллиметрах.

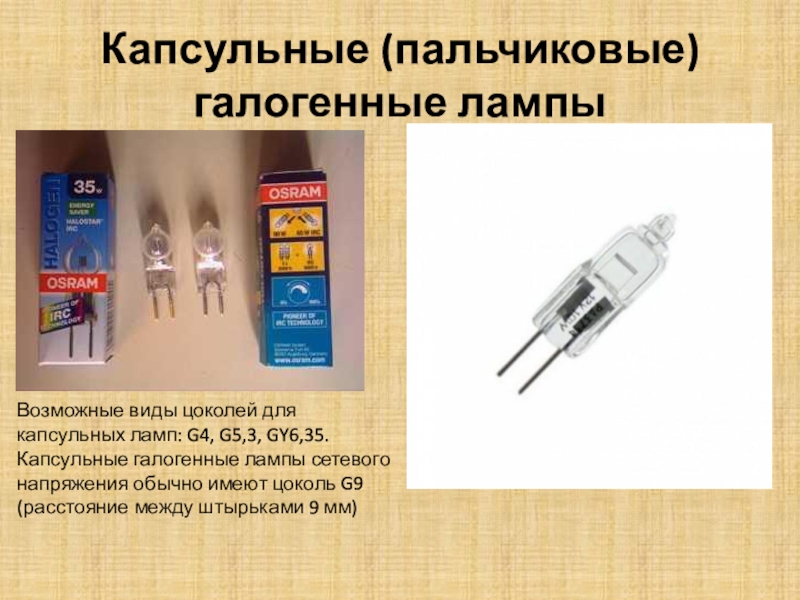

Капсульные галогенные лампы сетевого напряжения обычно имеют цоколь G9 (расстояние между штырьками 9 мм)

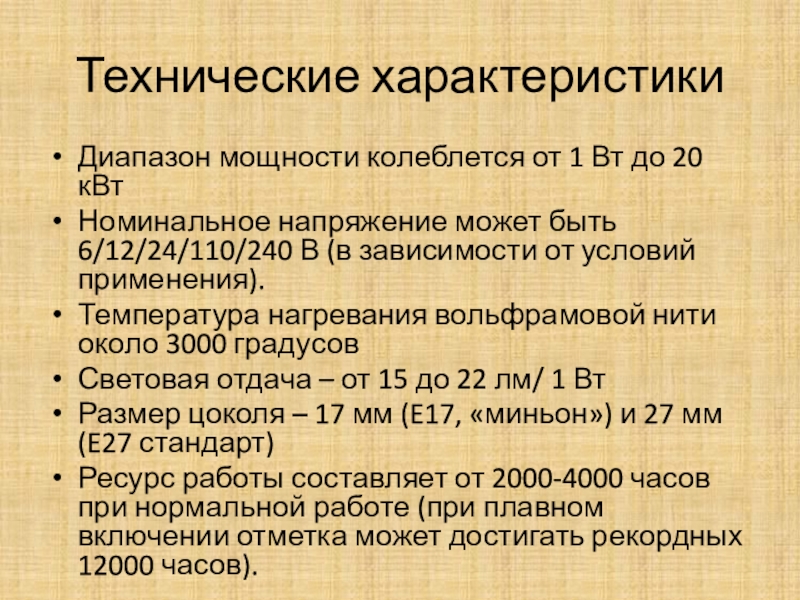

может быть 6/12/24/110/240 В (в зависимости от условий применения).
Температура нагревания вольфрамовой нити около 3000 градусов
Световая отдача – от 15 до 22 лм/ 1 Вт
Размер цоколя – 17 мм (E17, «миньон») и 27 мм (E27 стандарт)
Ресурс работы составляет от 2000-4000 часов при нормальной работе (при плавном включении отметка может достигать рекордных 12000 часов).

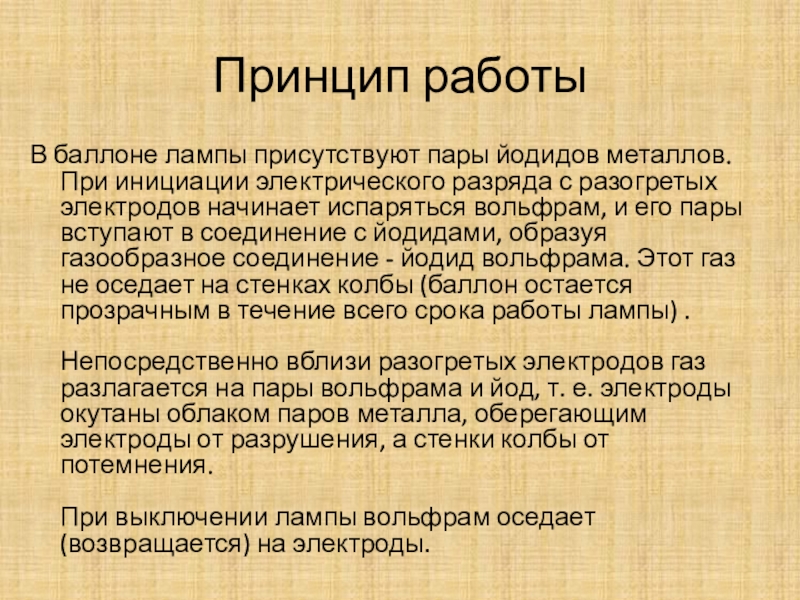

разряда с разогретых электродов начинает испаряться вольфрам, и его пары вступают в соединение с йодидами, образуя газообразное соединение - йодид вольфрама. Этот газ не оседает на стенках колбы (баллон остается прозрачным в течение всего срока работы лампы) . Непосредственно вблизи разогретых электродов газ разлагается на пары вольфрама и йод, т. е. электроды окутаны облаком паров металла, оберегающим электроды от разрушения, а стенки колбы от потемнения. При выключении лампы вольфрам оседает (возвращается) на электроды.

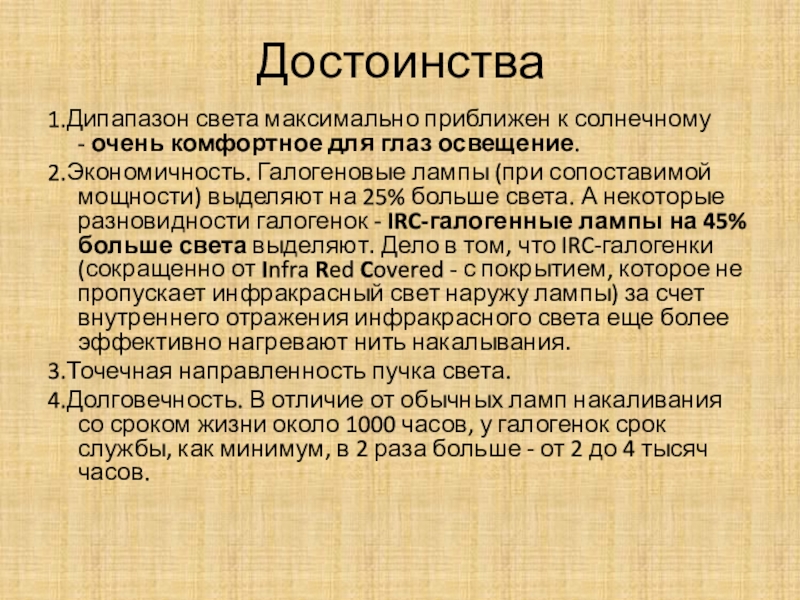

Галогеновые лампы (при сопоставимой мощности) выделяют на 25% больше света. А некоторые разновидности галогенок - IRC-галогенные лампы на 45% больше света выделяют. Дело в том, что IRC-галогенки (сокращенно от Infra Red Covered - с покрытием, которое не пропускает инфракрасный свет наружу лампы) за счет внутреннего отражения инфракрасного света еще более эффективно нагревают нить накалывания.
3.Точечная направленность пучка света.
4.Долговечность. В отличие от обычных ламп накаливания со сроком жизни около 1000 часов, у галогенок срок службы, как минимум, в 2 раза больше - от 2 до 4 тысяч часов.

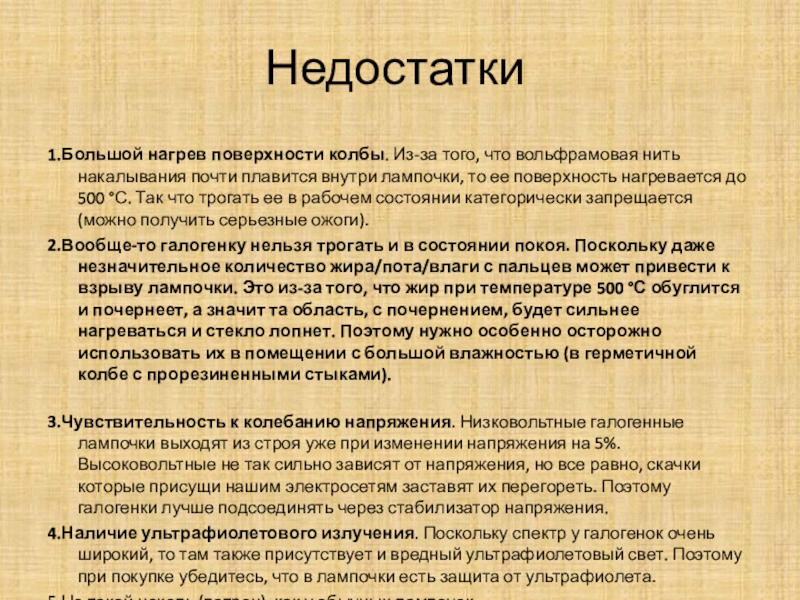

плавится внутри лампочки, то ее поверхность нагревается до 500 °С. Так что трогать ее в рабочем состоянии категорически запрещается (можно получить серьезные ожоги).
2.Вообще-то галогенку нельзя трогать и в состоянии покоя. Поскольку даже незначительное количество жира/пота/влаги с пальцев может привести к взрыву лампочки. Это из-за того, что жир при температуре 500 °С обуглится и почернеет, а значит та область, с почернением, будет сильнее нагреваться и стекло лопнет. Поэтому нужно особенно осторожно использовать их в помещении с большой влажностью (в герметичной колбе с прорезиненными стыками).
3.Чувствительность к колебанию напряжения. Низковольтные галогенные лампочки выходят из строя уже при изменении напряжения на 5%. Высоковольтные не так сильно зависят от напряжения, но все равно, скачки которые присущи нашим электросетям заставят их перегореть. Поэтому галогенки лучше подсоединять через стабилизатор напряжения.
4.Наличие ультрафиолетового излучения. Поскольку спектр у галогенок очень широкий, то там также присутствует и вредный ультрафиолетовый свет. Поэтому при покупке убедитесь, что в лампочки есть защита от ультрафиолета.
5.Не такой цоколь (патрон), как у обычных лампочек.

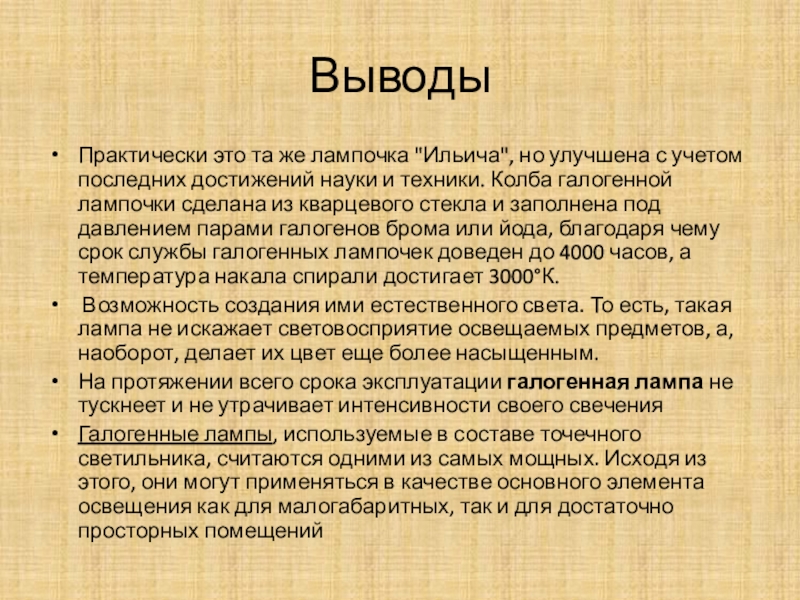

достижений науки и техники. Колба галогенной лампочки сделана из кварцевого стекла и заполнена под давлением парами галогенов брома или йода, благодаря чему срок службы галогенных лампочек доведен до 4000 часов, а температура накала спирали достигает 3000°К.
 Возможность создания ими естественного света. То есть, такая лампа не искажает световосприятие освещаемых предметов, а, наоборот, делает их цвет еще более насыщенным.
На протяжении всего срока эксплуатации галогенная лампа не тускнеет и не утрачивает интенсивности своего свечения
Галогенные лампы, используемые в составе точечного светильника, считаются одними из самых мощных. Исходя из этого, они могут применяться в качестве основного элемента освещения как для малогабаритных, так и для достаточно просторных помещений
