видов средств измерений
Дисциплина «Метрология, стандартизация и сертификация»
Специальности: 23.02.03. 35.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»
17-18 лет
Автор преподаватель спец .дисциплин
Бабич Федор Иванович
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад по Метрологии,стандартизации и сертификации
Содержание
- 1. Презентация по Метрологии,стандартизации и сертификации
- 2. Средства измерений1. Мера2. Измерительный прибор3. Измерительный преобразователь4. Измерительные установки5. Вспомогательные ср-ва измерений6. Измерительно-вычислительные комплексы7. Измерительные системы
- 3. МераМеры предназначены для воспроизведения физической величины заданного
- 4. Измерительный приборИзмерительные приборы относятся к средствам измерений,
- 5. Приборы прямого действияПриборы прямого действия, при использовании
- 6. Приборы сравненияПриборы сравнения, предназначенные для сравнения измеряемых
- 7. Измерительный преобразовательИзмерительные преобразователи - это средства измерений,
- 8. Измерительные установкиДля измерения какой-либо величины или одновременно
- 9. Вспомогательные средства измеренийК этой группе относятся средства
- 10. Измерительные системы и измерительно-вычислительные комплексыИзмерительные системы -
- 11. Список используемой литературы Учебное пособие К.К. КИМ,
Средства измерений1. Мера2. Измерительный прибор3. Измерительный преобразователь4. Измерительные установки5. Вспомогательные ср-ва измерений6. Измерительно-вычислительные комплексы7. Измерительные системы

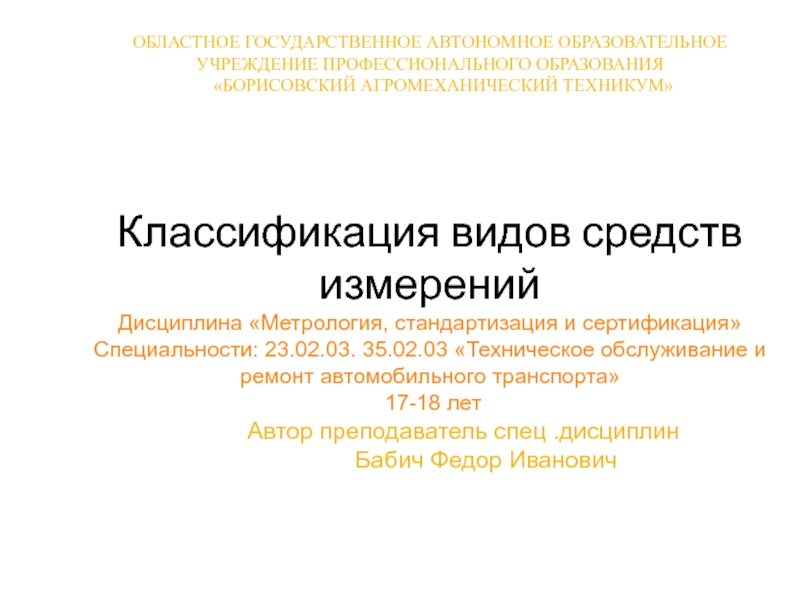

Слайд 1 ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «БОРИСОВСКИЙ АГРОМЕХАНИЧЕСКИЙ ТЕХНИКУМ» Классификация

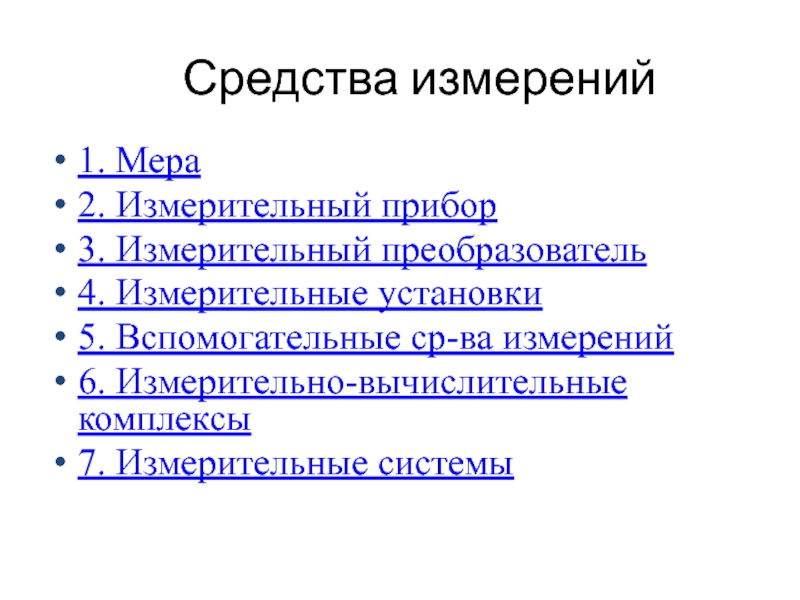

Слайд 2Средства измерений
1. Мера
2. Измерительный прибор
3. Измерительный преобразователь
4. Измерительные установки
5. Вспомогательные ср-ва
измерений
6. Измерительно-вычислительные комплексы
7. Измерительные системы
6. Измерительно-вычислительные комплексы
7. Измерительные системы

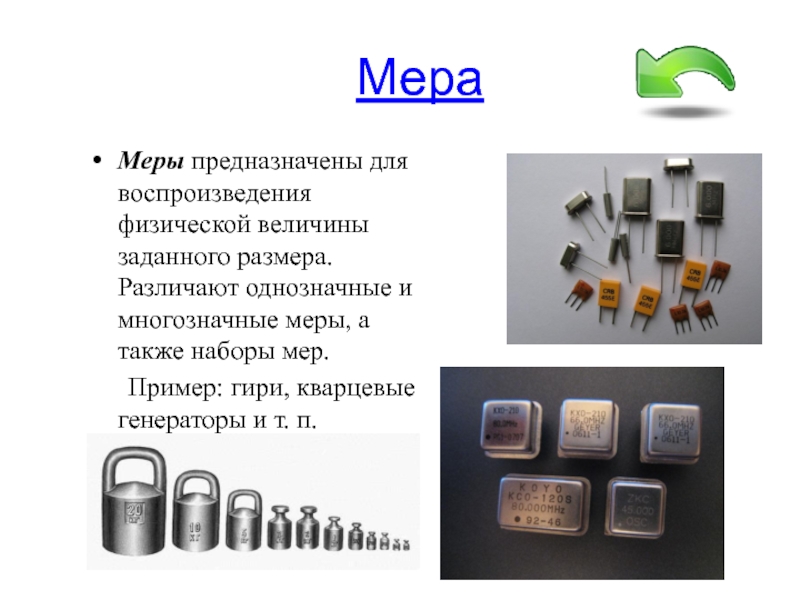

Слайд 3Мера
Меры предназначены для воспроизведения физической величины заданного размера. Различают однозначные и
многозначные меры, а также наборы мер.
Пример: гири, кварцевые генераторы и т. п.
Пример: гири, кварцевые генераторы и т. п.

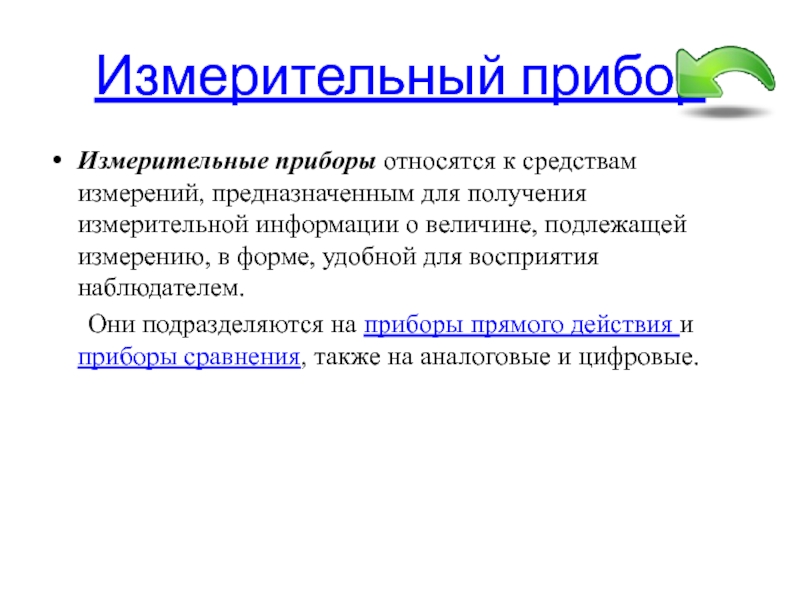

Слайд 4Измерительный прибор
Измерительные приборы относятся к средствам измерений, предназначенным для получения измерительной
информации о величине, подлежащей измерению, в форме, удобной для восприятия наблюдателем.
Они подразделяются на приборы прямого действия и приборы сравнения, также на аналоговые и цифровые.
Они подразделяются на приборы прямого действия и приборы сравнения, также на аналоговые и цифровые.

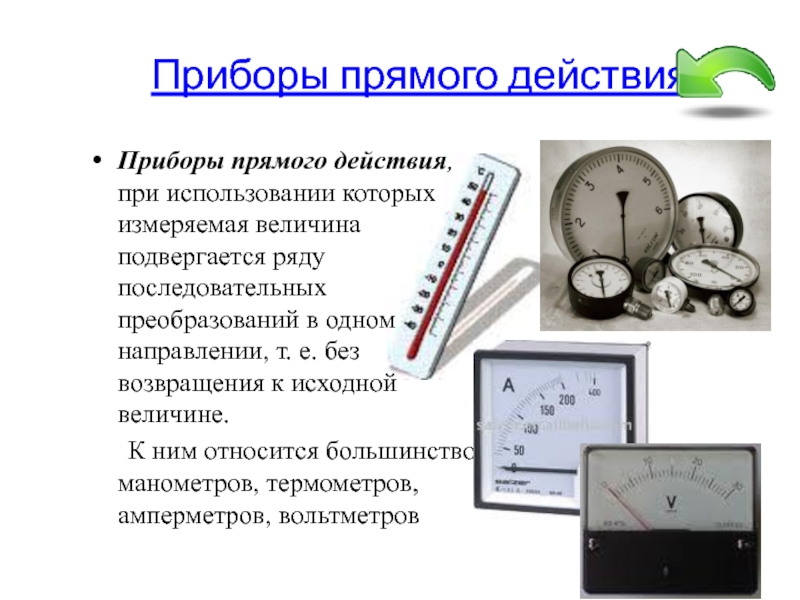

Слайд 5Приборы прямого действия
Приборы прямого действия, при использовании которых измеряемая величина подвергается
ряду последовательных преобразований в одном направлении, т. е. без возвращения к исходной величине.
К ним относится большинство манометров, термометров, амперметров, вольтметров
К ним относится большинство манометров, термометров, амперметров, вольтметров

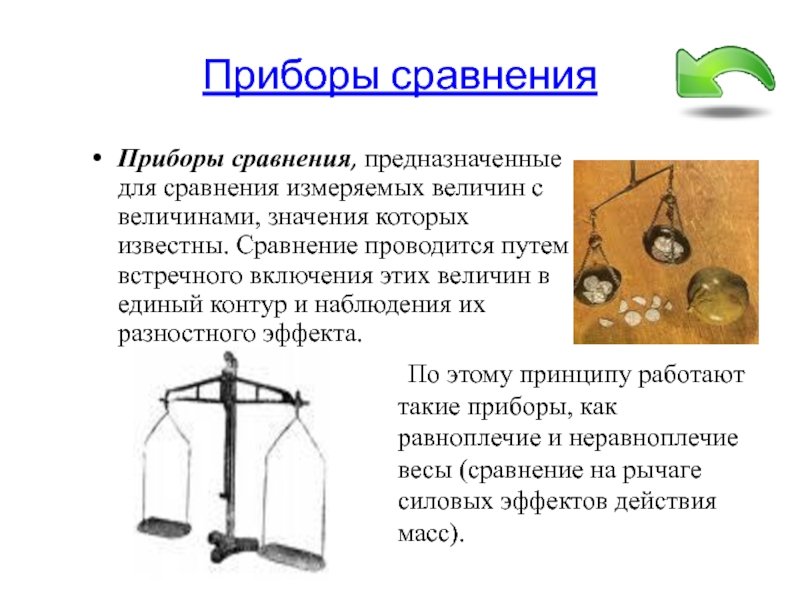

Слайд 6Приборы сравнения
Приборы сравнения, предназначенные для сравнения измеряемых величин с величинами, значения
которых известны. Сравнение проводится путем встречного включения этих величин в единый контур и наблюдения их разностного эффекта.
По этому принципу работают такие приборы, как равноплечие и неравноплечие весы (сравнение на рычаге силовых эффектов действия масс).

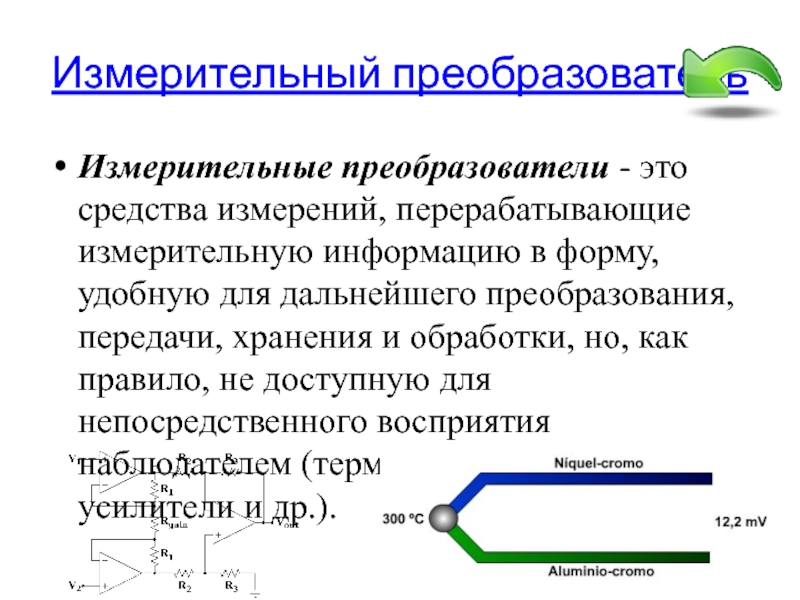

Слайд 7Измерительный преобразователь
Измерительные преобразователи - это средства измерений, перерабатывающие измерительную информацию в
форму, удобную для дальнейшего преобразования, передачи, хранения и обработки, но, как правило, не доступную для непосредственного восприятия наблюдателем (термопары, измерительные усилители и др.).

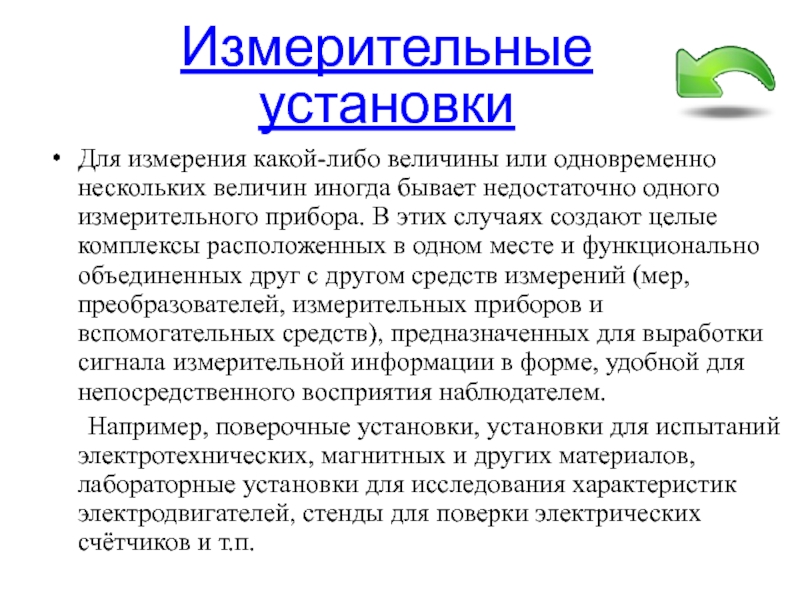

Слайд 8Измерительные установки
Для измерения какой-либо величины или одновременно нескольких величин иногда бывает
недостаточно одного измерительного прибора. В этих случаях создают целые комплексы расположенных в одном месте и функционально объединенных друг с другом средств измерений (мер, преобразователей, измерительных приборов и вспомогательных средств), предназначенных для выработки сигнала измерительной информации в форме, удобной для непосредственного восприятия наблюдателем.
Например, поверочные установки, установки для испытаний электротехнических, магнитных и других материалов, лабораторные установки для исследования характеристик электродвигателей, стенды для поверки электрических счётчиков и т.п.
Например, поверочные установки, установки для испытаний электротехнических, магнитных и других материалов, лабораторные установки для исследования характеристик электродвигателей, стенды для поверки электрических счётчиков и т.п.

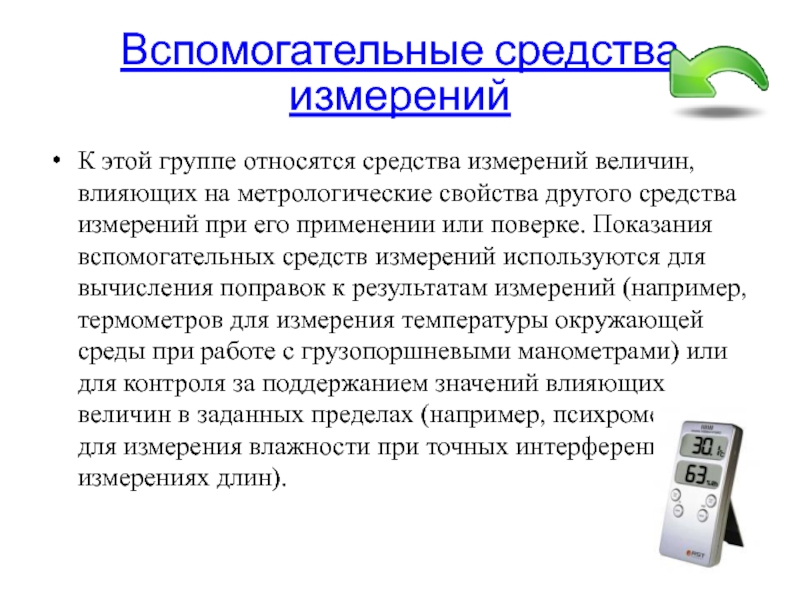

Слайд 9Вспомогательные средства измерений
К этой группе относятся средства измерений величин, влияющих на
метрологические свойства другого средства измерений при его применении или поверке. Показания вспомогательных средств измерений используются для вычисления поправок к результатам измерений (например, термометров для измерения температуры окружающей среды при работе с грузопоршневыми манометрами) или для контроля за поддержанием значений влияющих величин в заданных пределах (например, психрометров
для измерения влажности при точных интерференционных измерениях длин).

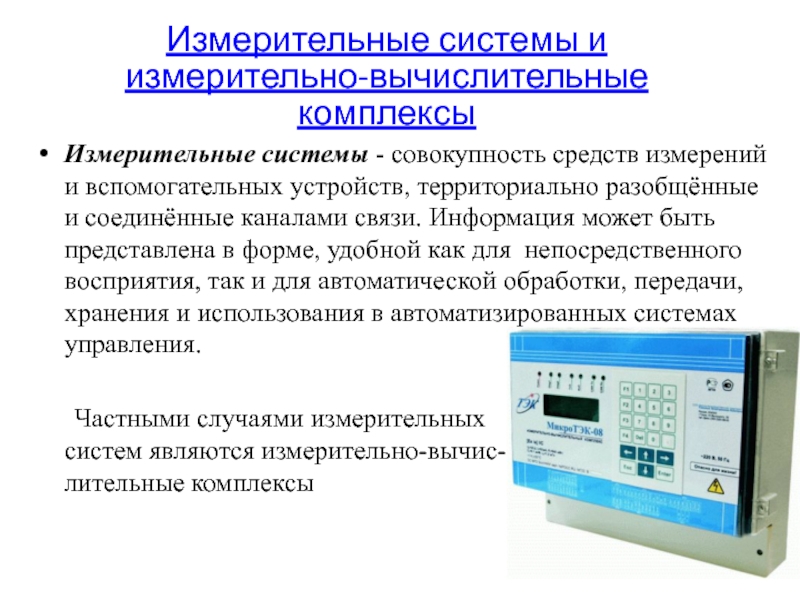

Слайд 10Измерительные системы и
измерительно-вычислительные комплексы
Измерительные системы - совокупность средств измерений и вспомогательных
устройств, территориально разобщённые и соединённые каналами связи. Информация может быть представлена в форме, удобной как для непосредственного восприятия, так и для автоматической обработки, передачи, хранения и использования в автоматизированных системах управления.
Частными случаями измерительных систем являются измерительно-вычис- лительные комплексы
Частными случаями измерительных систем являются измерительно-вычис- лительные комплексы

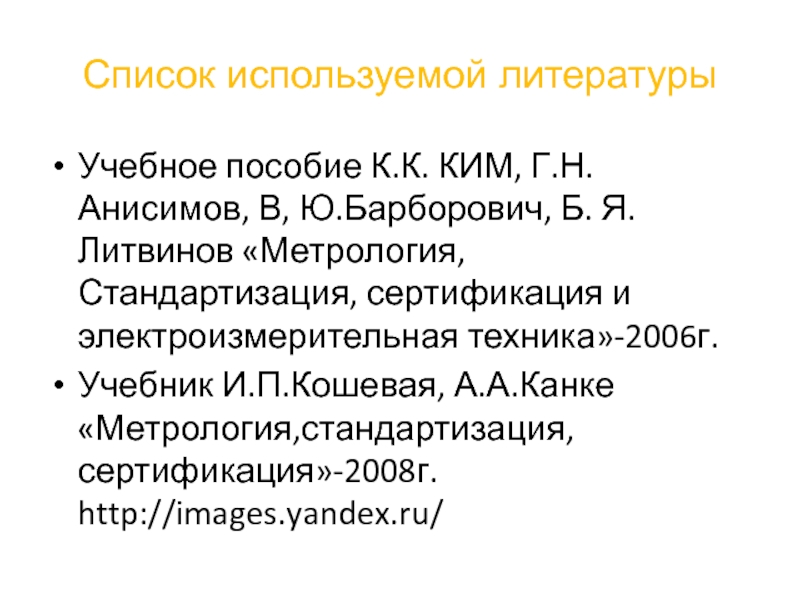

Слайд 11Список используемой литературы
Учебное пособие К.К. КИМ, Г.Н.Анисимов, В, Ю.Барборович, Б.
Я. Литвинов «Метрология, Стандартизация, сертификация и электроизмерительная техника»-2006г.
Учебник И.П.Кошевая, А.А.Канке «Метрология,стандартизация,сертификация»-2008г. http://images.yandex.ru/
Учебник И.П.Кошевая, А.А.Канке «Метрология,стандартизация,сертификация»-2008г. http://images.yandex.ru/
