Презентация, доклад по Метрологии, стандартизации, сертификации
Содержание
- 1. Презентация по Метрологии, стандартизации, сертификации
- 2. Штангенинструменты:Штангенциркуль (циферблатный, цифровой) штангенрейсмас штангенглубиномер
- 3. ШтангенциркульШтангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент,
- 4. Устройство штангенциркуля1.штанга;2.подвижная рамка;3.шкала штанги4.губки для внутренних измерений;5.губки
- 5. Штангенциркули по ГОСТ 166-89:• ШЦ-I — штангенциркуль с

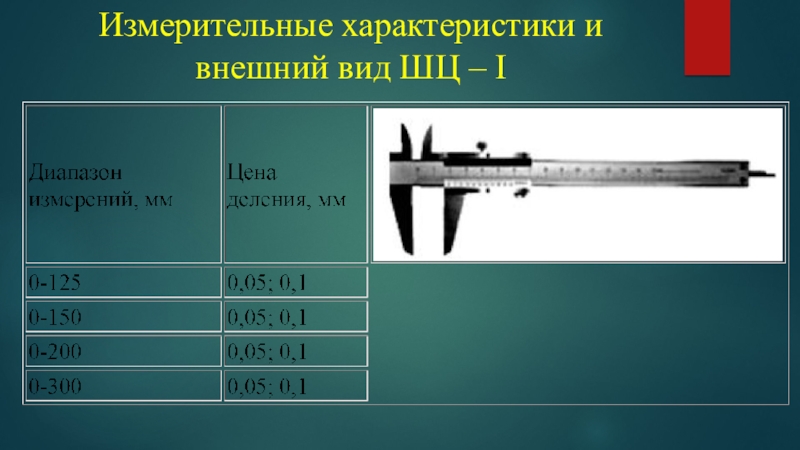

- 6. Измерительные характеристики и внешний вид ШЦ – I

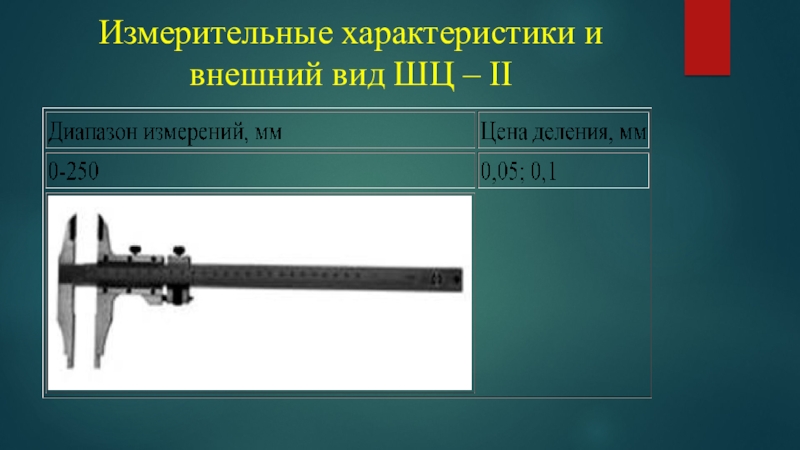

- 7. Измерительные характеристики и внешний вид ШЦ – II

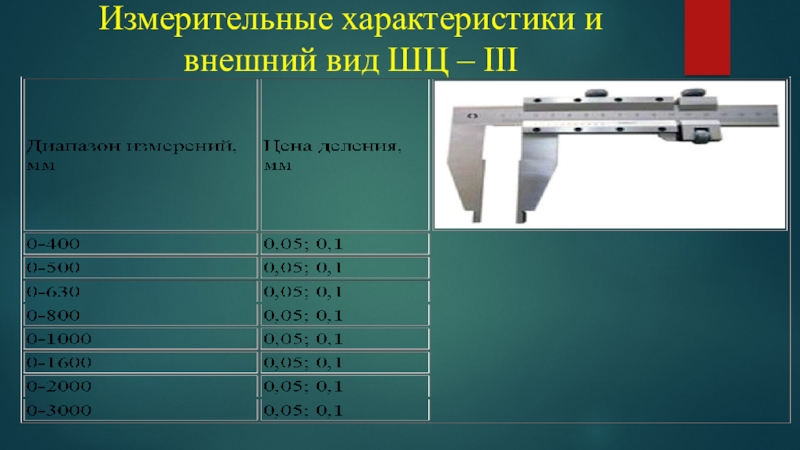

- 8. Измерительные характеристики и внешний вид ШЦ – III

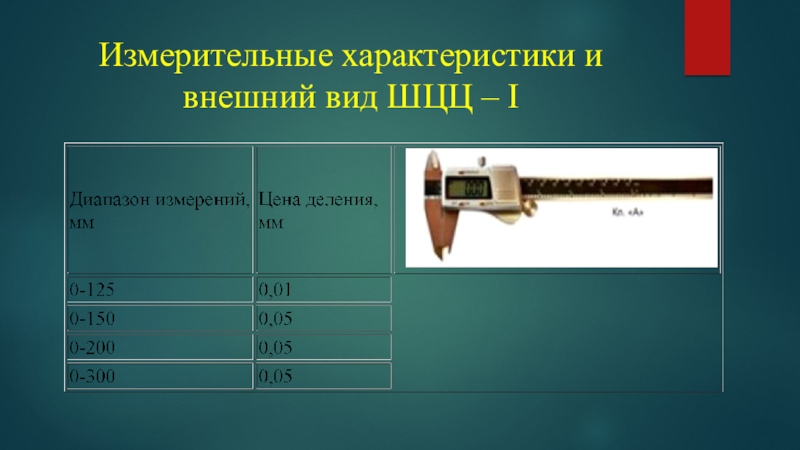

- 9. Измерительные характеристики и внешний вид ШЦЦ – I
- 10. ШтангенглубомерыЭти инструменты служат для измерения высот, глубины глухих отверстий, канавок, пазов, выступов. Изготавливаются по ГОСТ 162-90.
- 11. Измерительные характеристики и внешний вид Штангенциркуля с губками для измерения внутренних канавок

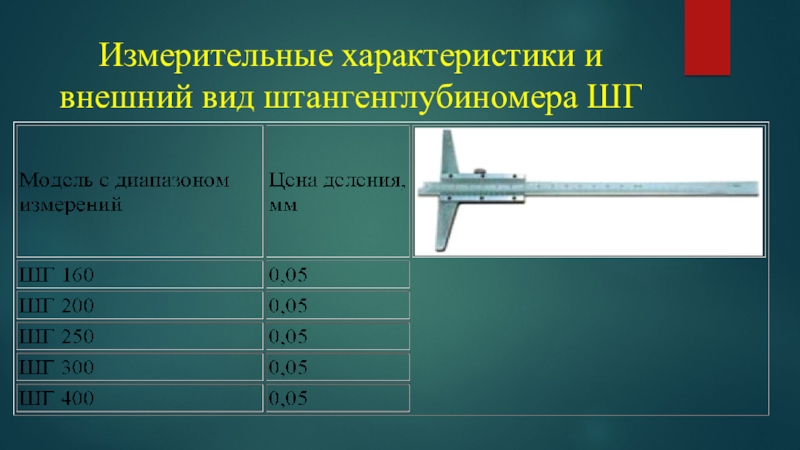

- 12. Измерительные характеристики и внешний вид штангенглубиномера ШГ

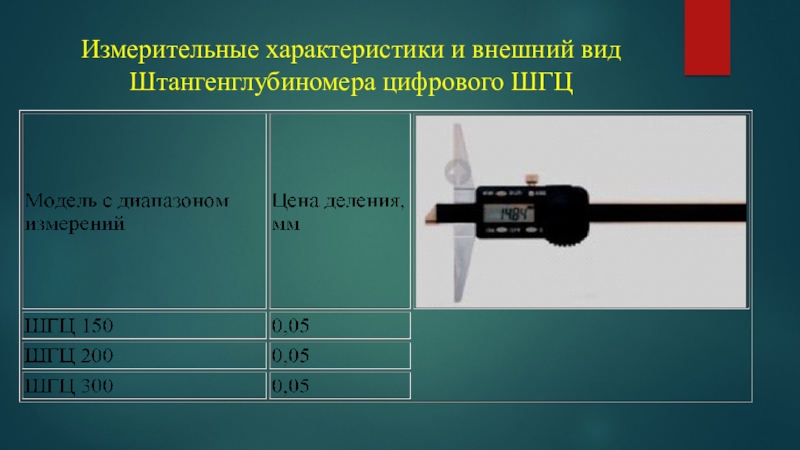

- 13. Измерительные характеристики и внешний вид Штангенглубиномера цифрового ШГЦ

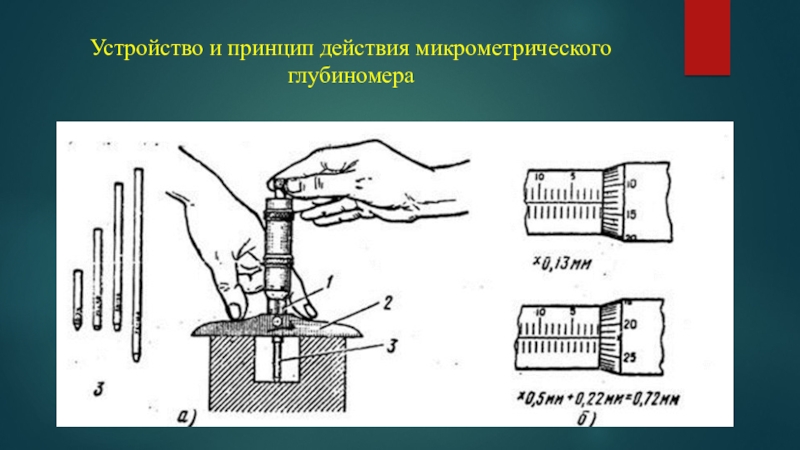

- 14. Устройство и принцип действия микрометрического глубиномера
- 15. Штангенрейсмусы предназначены для измерения высот от плоских

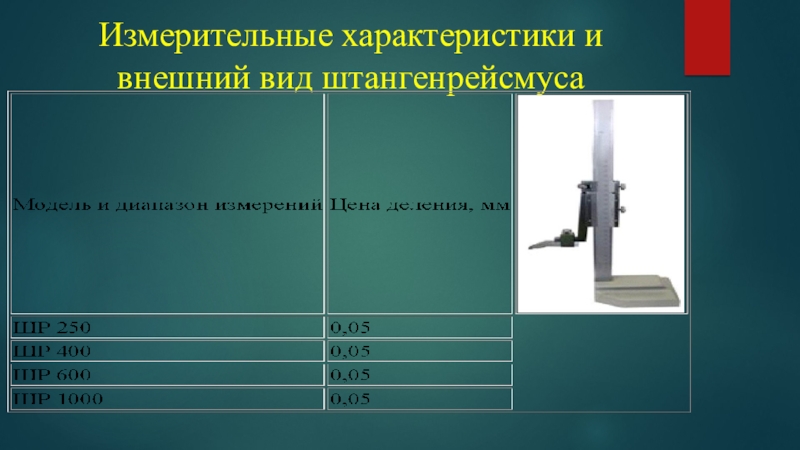

- 16. Измерительные характеристики и внешний вид штангенрейсмуса

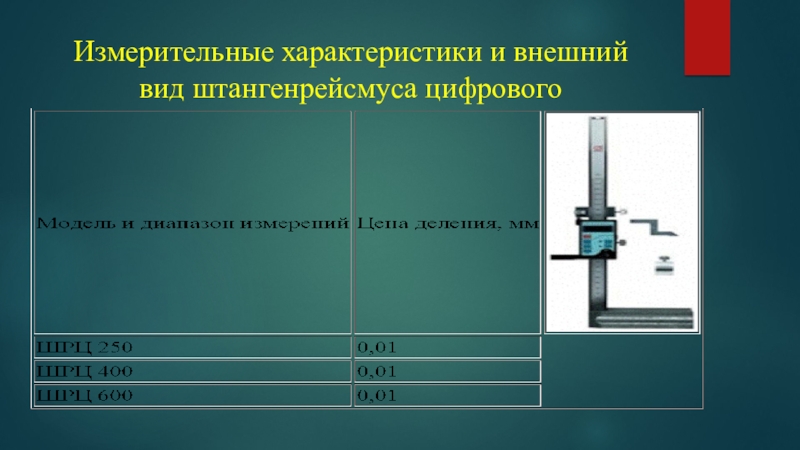

- 17. Измерительные характеристики и внешний вид штангенрейсмуса цифрового
- 18. Микрометрические инструменты: микрометр, микрометрический глубиномер, микрометрический нутромер.Микрометрические
- 19. Микрометр гладкий МК ГОСТ 6507–90 а –

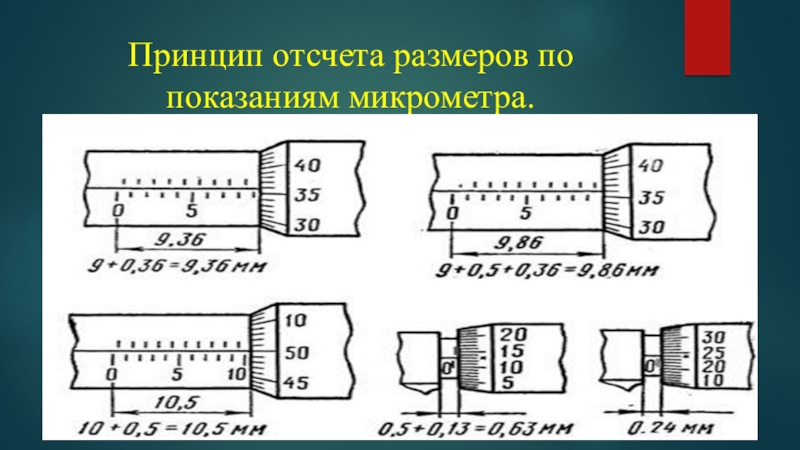

- 20. Принцип отсчета размеров по показаниям микрометра.

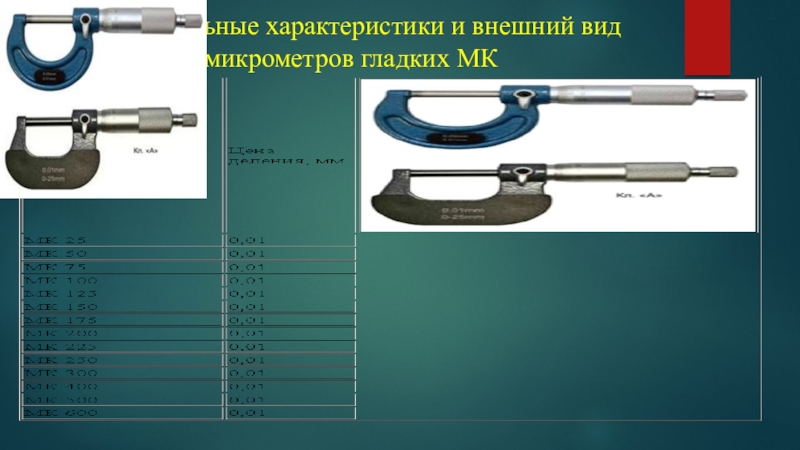

- 21. Измерительные характеристики и внешний вид микрометров гладких МК

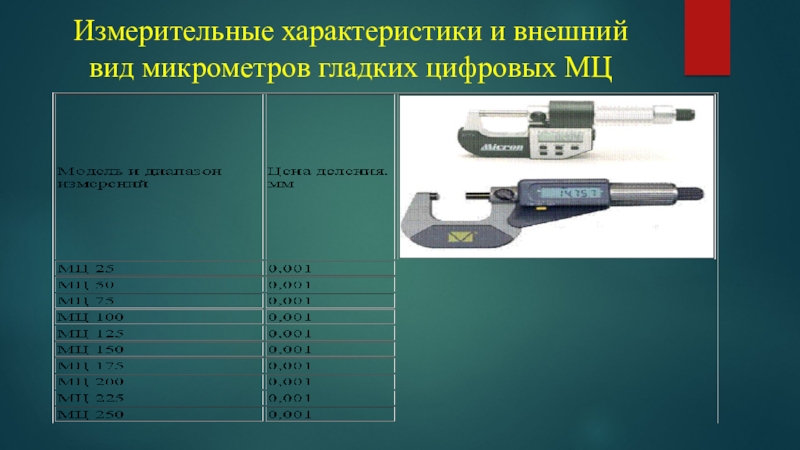

- 22. Измерительные характеристики и внешний вид микрометров гладких цифровых МЦ
- 23. Контрольные вопросы1. Назначение и классификация штангенинструментов2. Устройство

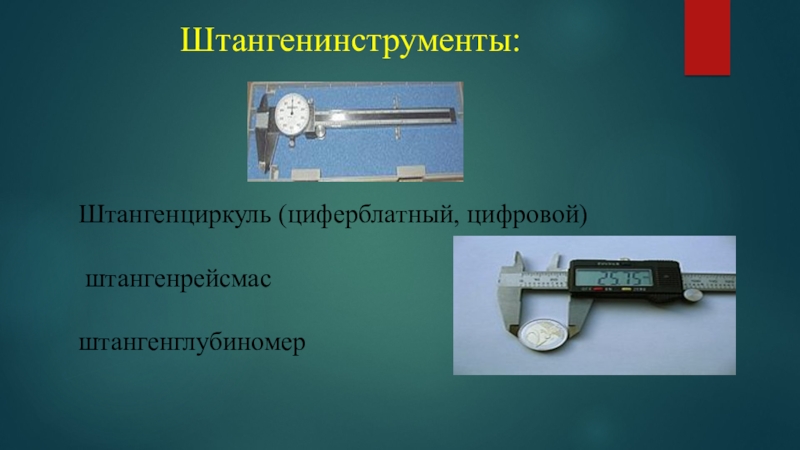

Штангенинструменты:Штангенциркуль (циферблатный, цифровой) штангенрейсмас штангенглубиномер

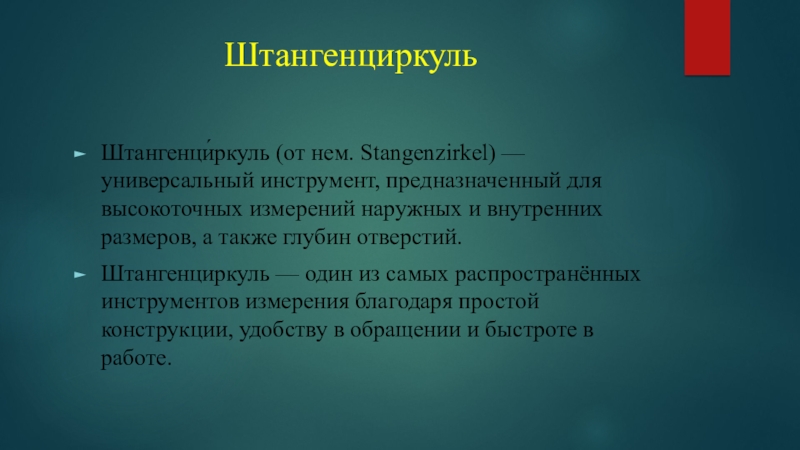

Слайд 3Штангенциркуль
Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений
наружных и внутренних размеров, а также глубин отверстий.
Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе.
Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе.

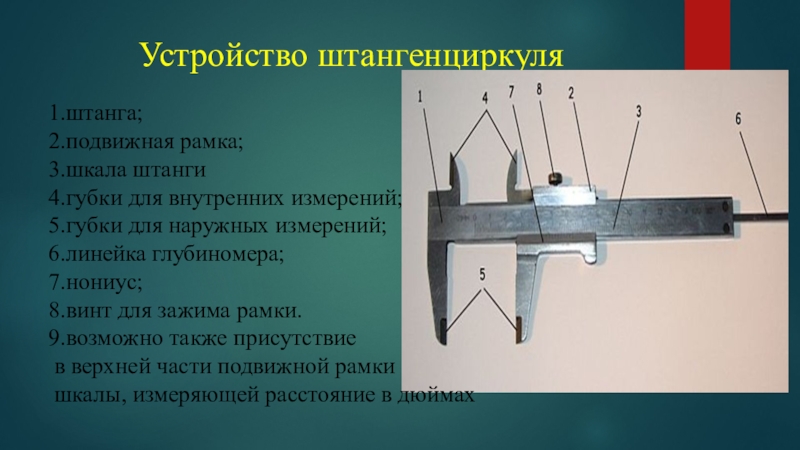

Слайд 4Устройство штангенциркуля
1.штанга;
2.подвижная рамка;
3.шкала штанги
4.губки для внутренних измерений;
5.губки для наружных измерений;
6.линейка глубиномера;
7.нониус;
8.винт
для зажима рамки.
9.возможно также присутствие
в верхней части подвижной рамки
шкалы, измеряющей расстояние в дюймах
9.возможно также присутствие
в верхней части подвижной рамки
шкалы, измеряющей расстояние в дюймах

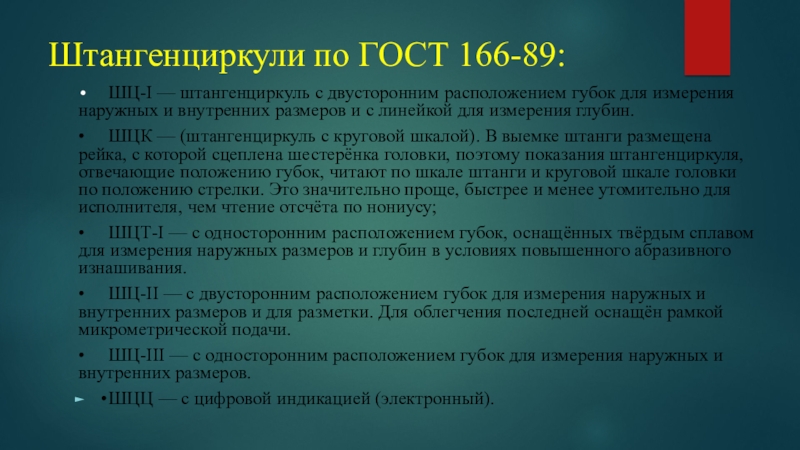

Слайд 5Штангенциркули по ГОСТ 166-89:
• ШЦ-I — штангенциркуль с двусторонним расположением губок для
измерения наружных и внутренних размеров и с линейкой для измерения глубин.
• ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
• ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
• ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
• ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
• ШЦЦ — с цифровой индикацией (электронный).
• ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
• ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
• ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
• ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
• ШЦЦ — с цифровой индикацией (электронный).

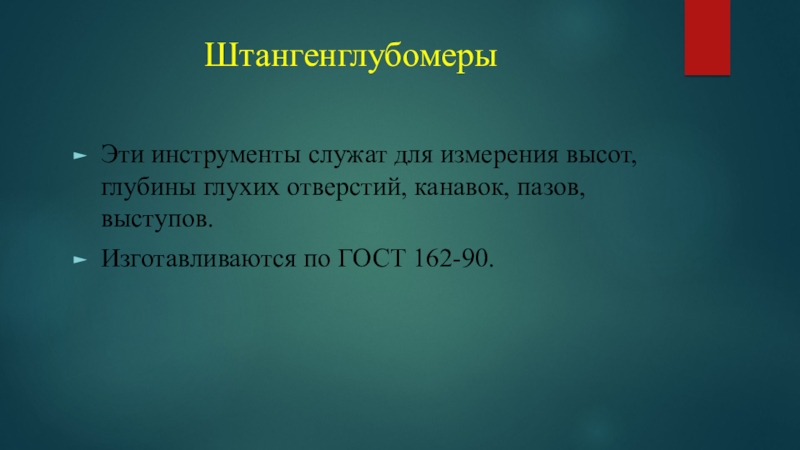

Слайд 10Штангенглубомеры
Эти инструменты служат для измерения высот, глубины глухих отверстий, канавок, пазов,
выступов.
Изготавливаются по ГОСТ 162-90.
Изготавливаются по ГОСТ 162-90.

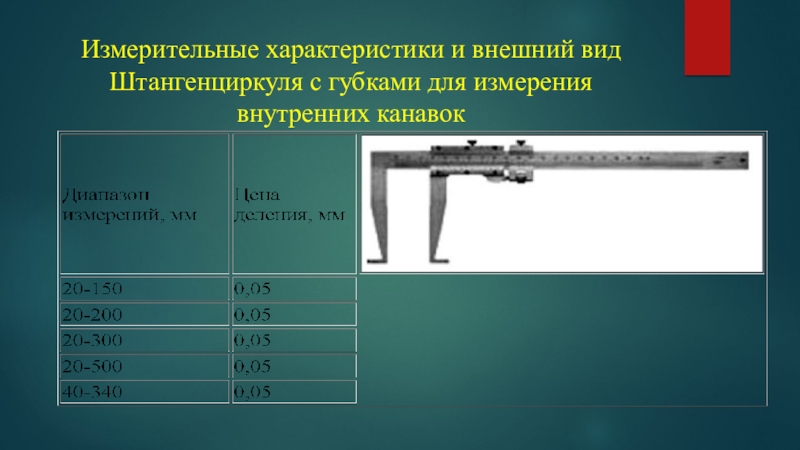

Слайд 11Измерительные характеристики и внешний вид Штангенциркуля с губками для измерения внутренних
канавок

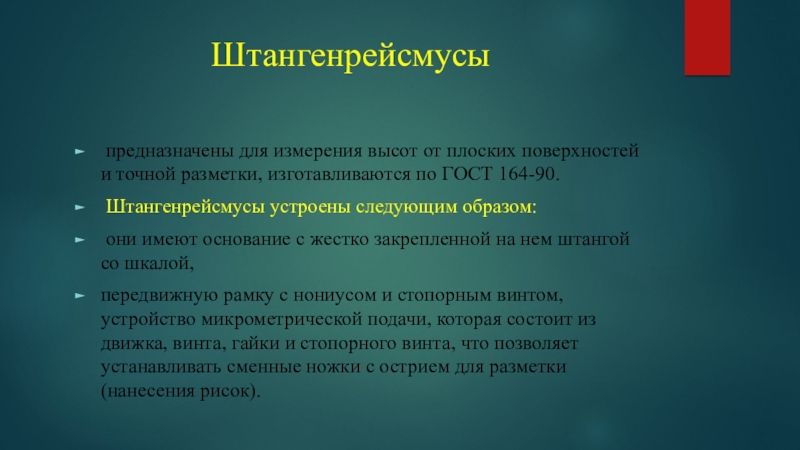

Слайд 15Штангенрейсмусы
предназначены для измерения высот от плоских поверхностей и точной разметки,
изготавливаются по ГОСТ 164-90.
Штангенрейсмусы устроены следующим образом:
они имеют основание с жестко закрепленной на нем штангой со шкалой,
передвижную рамку с нониусом и стопорным винтом, устройство микрометрической подачи, которая состоит из движка, винта, гайки и стопорного винта, что позволяет устанавливать сменные ножки с острием для разметки (нанесения рисок).
Штангенрейсмусы устроены следующим образом:
они имеют основание с жестко закрепленной на нем штангой со шкалой,
передвижную рамку с нониусом и стопорным винтом, устройство микрометрической подачи, которая состоит из движка, винта, гайки и стопорного винта, что позволяет устанавливать сменные ножки с острием для разметки (нанесения рисок).

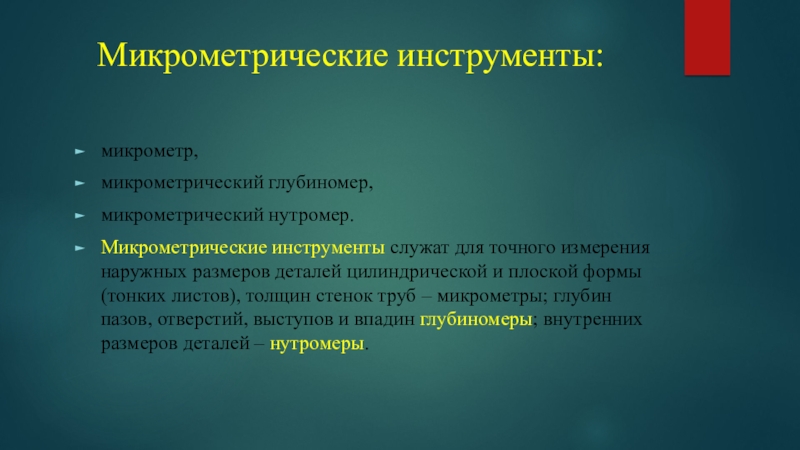

Слайд 18Микрометрические инструменты:
микрометр,
микрометрический глубиномер,
микрометрический нутромер.
Микрометрические инструменты служат для точного
измерения наружных размеров деталей цилиндрической и плоской формы (тонких листов), толщин стенок труб – микрометры; глубин пазов, отверстий, выступов и впадин глубиномеры; внутренних размеров деталей – нутромеры.

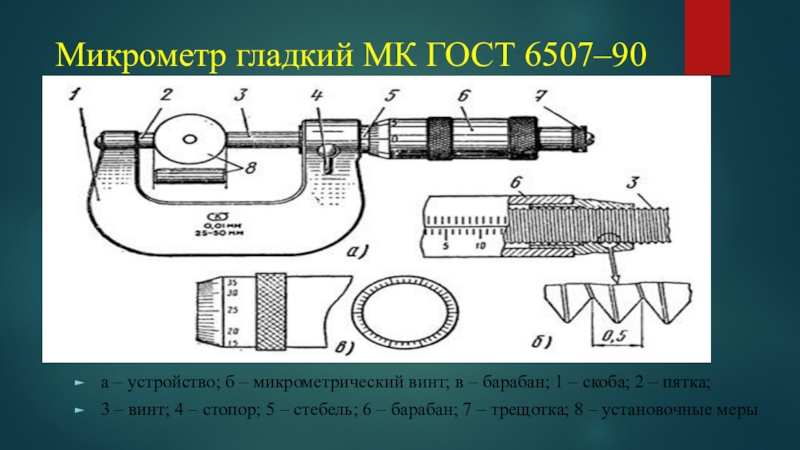

Слайд 19Микрометр гладкий МК ГОСТ 6507–90
а – устройство; б – микрометрический
винт; в – барабан; 1 – скоба; 2 – пятка;
3 – винт; 4 – стопор; 5 – стебель; 6 – барабан; 7 – трещотка; 8 – установочные меры
3 – винт; 4 – стопор; 5 – стебель; 6 – барабан; 7 – трещотка; 8 – установочные меры

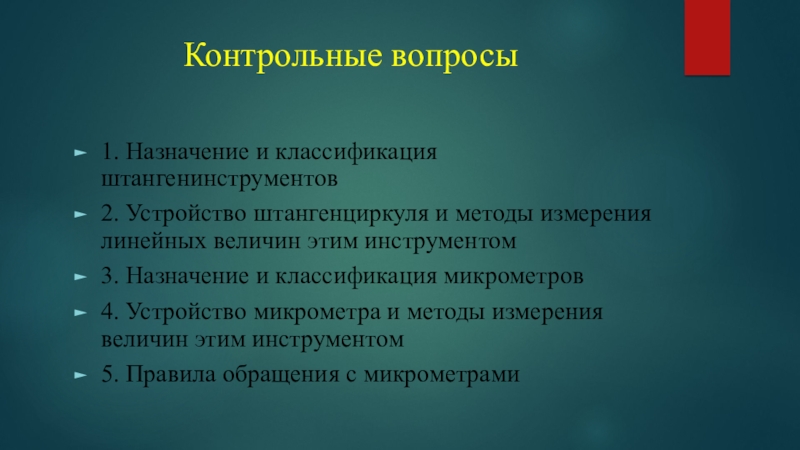

Слайд 23Контрольные вопросы
1. Назначение и классификация штангенинструментов
2. Устройство штангенциркуля и методы измерения
линейных величин этим инструментом
3. Назначение и классификация микрометров
4. Устройство микрометра и методы измерения величин этим инструментом
5. Правила обращения с микрометрами
3. Назначение и классификация микрометров
4. Устройство микрометра и методы измерения величин этим инструментом
5. Правила обращения с микрометрами
