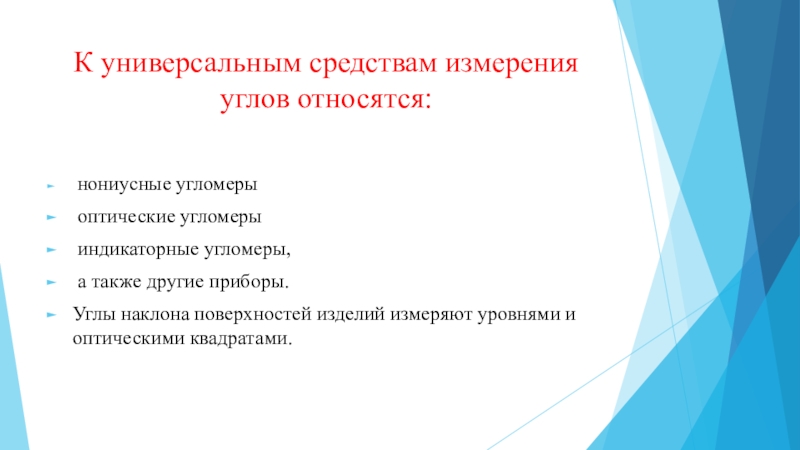

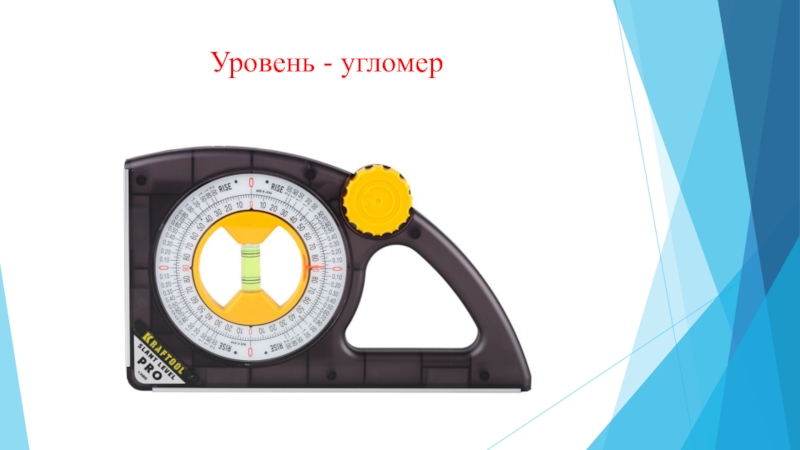

Углы наклона поверхностей изделий измеряют уровнями и оптическими квадратами.

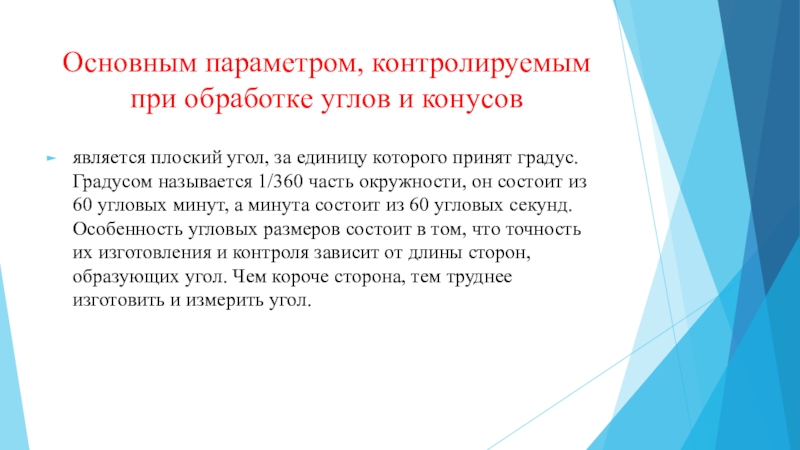

единицу которого принят градус. Градусом называется 1/360 часть окружности, он состоит из 60 угловых минут, а минута состоит из 60 угловых секунд. Особенность угловых размеров состоит в том, что точность их изготовления и контроля зависит от длины сторон, образующих угол. Чем короче сторона, тем труднее изготовить и измерить угол.

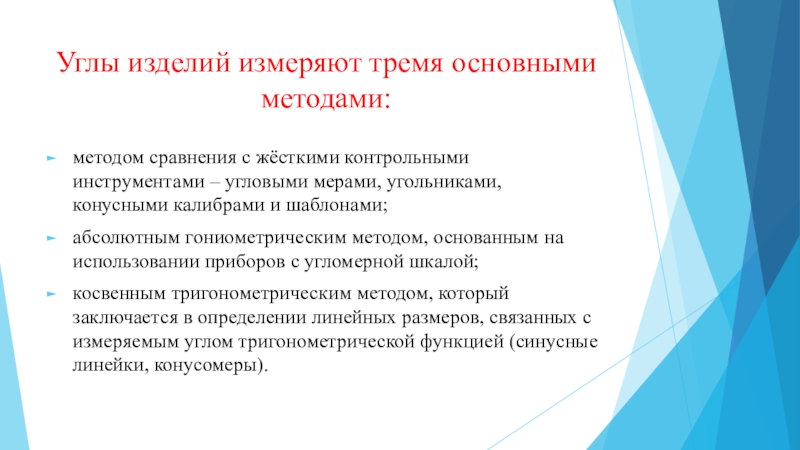

инструментами – угловыми мерами, угольниками, конусными калибрами и шаблонами;

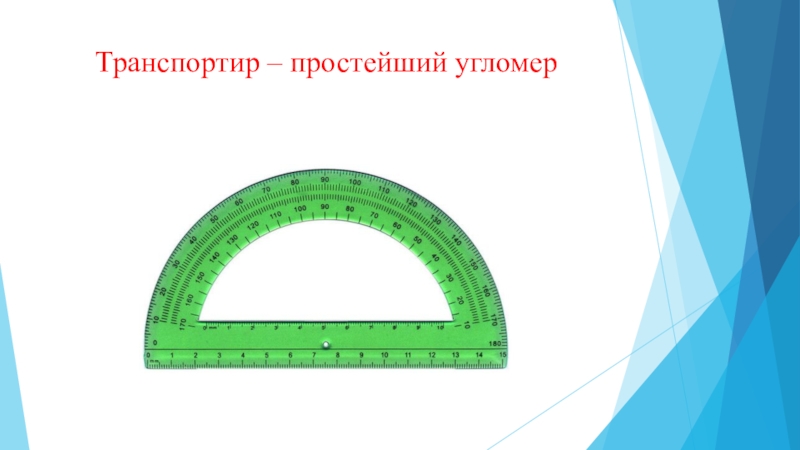

абсолютным гониометрическим методом, основанным на использовании приборов с угломерной шкалой;
косвенным тригонометрическим методом, который заключается в определении линейных размеров, связанных с измеряемым углом тригонометрической функцией (синусные линейки, конусомеры).

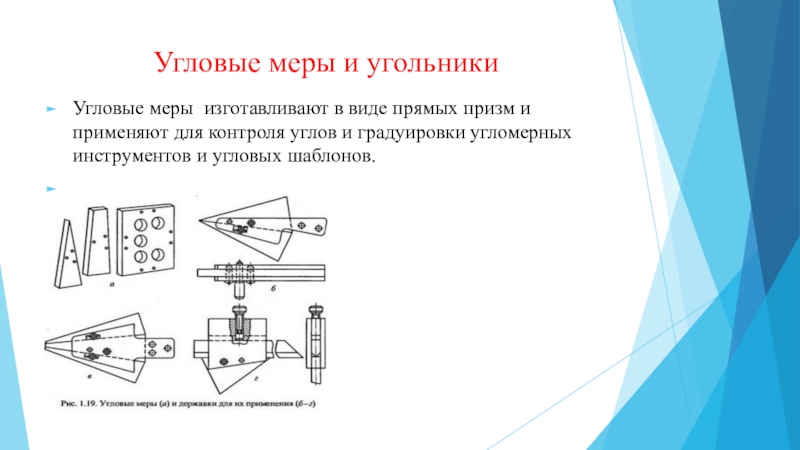

применяют для контроля углов и градуировки угломерных инструментов и угловых шаблонов.

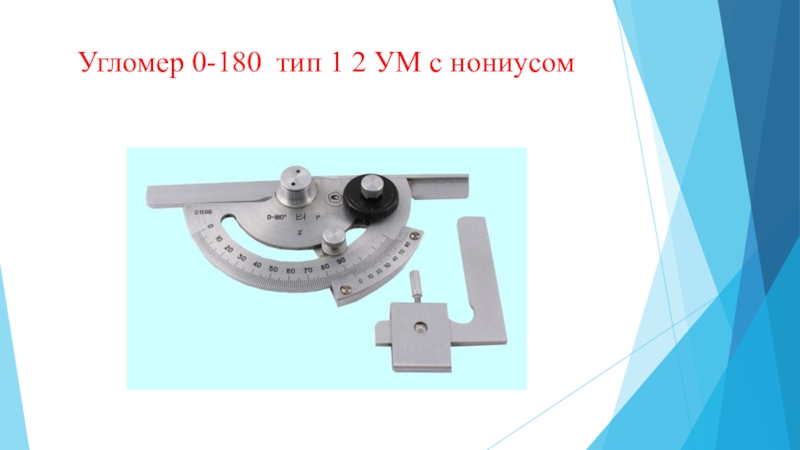

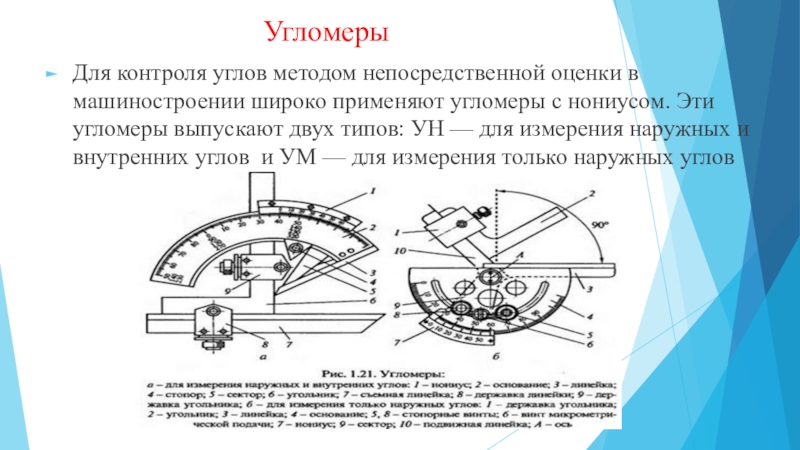

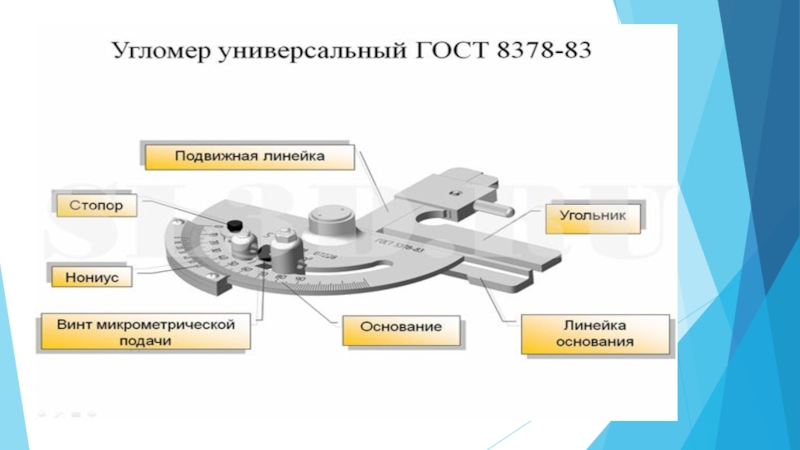

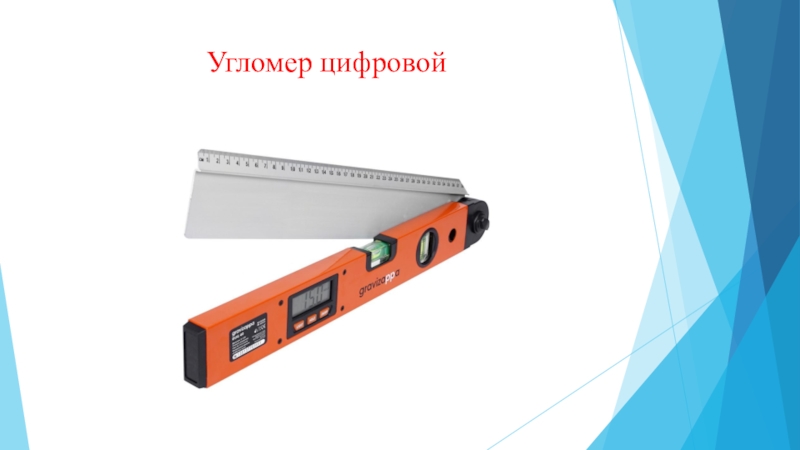

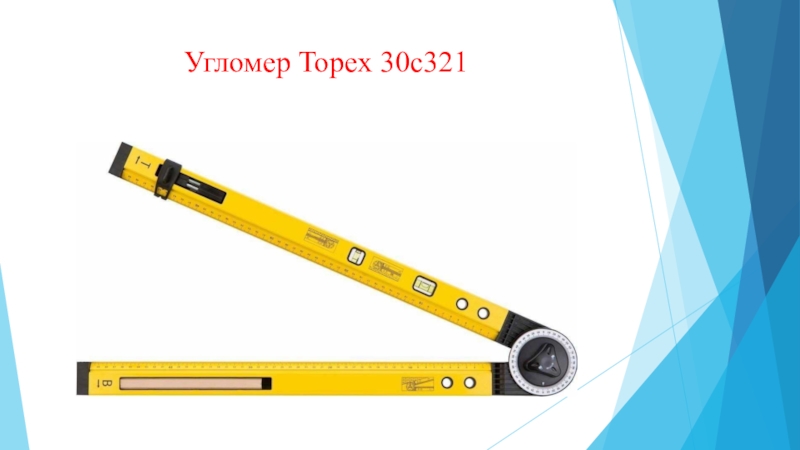

с нониусом. Эти угломеры выпускают двух типов: УН — для измерения наружных и внутренних углов и УМ — для измерения только наружных углов

(с использованием угольника или без него);

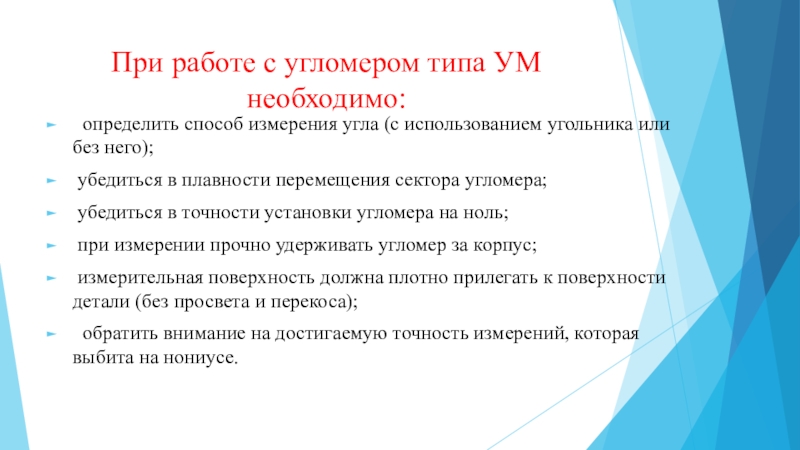

убедиться в плавности перемещения сектора угломера;
убедиться в точности установки угломера на ноль;
при измерении прочно удерживать угломер за корпус;
измерительная поверхность должна плотно прилегать к поверхности детали (без просвета и перекоса);
обратить внимание на достигаемую точность измерений, которая выбита на нониусе.

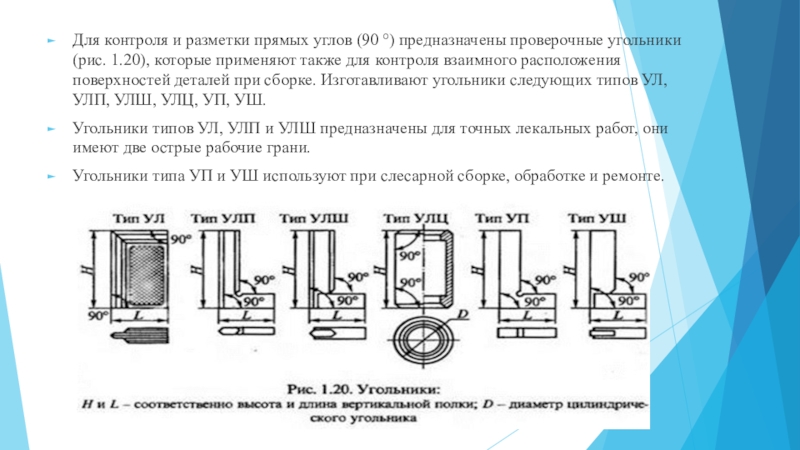

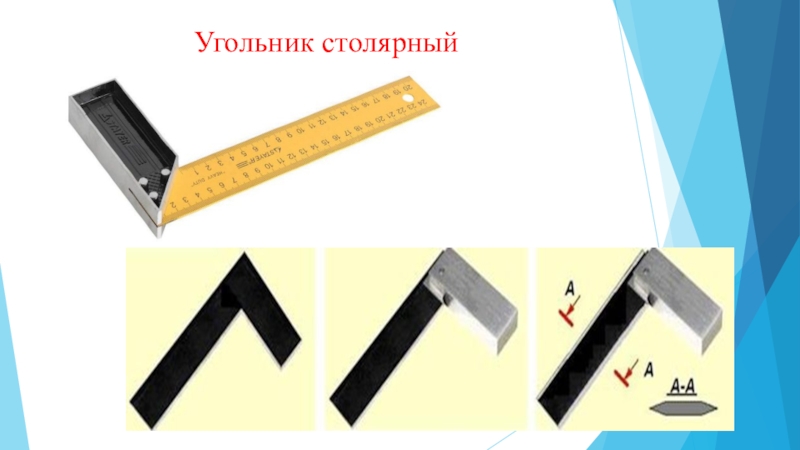

угольники (рис. 1.20), которые применяют также для контроля взаимного расположения поверхностей деталей при сборке. Изготавливают угольники следующих типов УЛ, УЛП, УЛШ, УЛЦ, УП, УШ.
Угольники типов УЛ, УЛП и УЛШ предназначены для точных лекальных работ, они имеют две острые рабочие грани.
Угольники типа УП и УШ используют при слесарной сборке, обработке и ремонте.

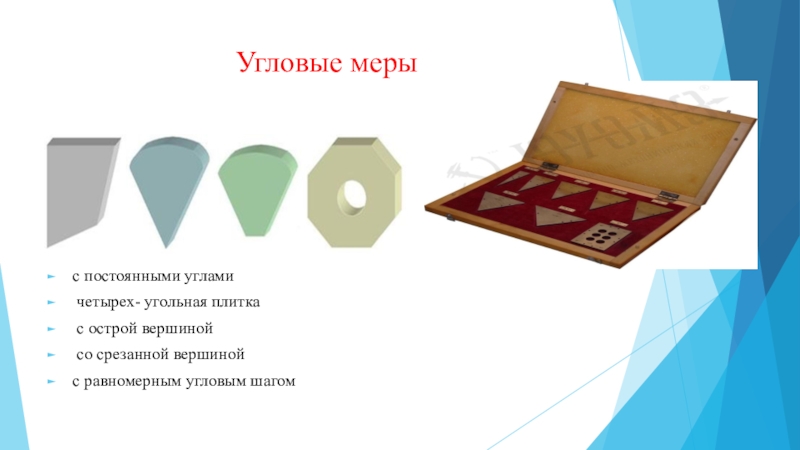

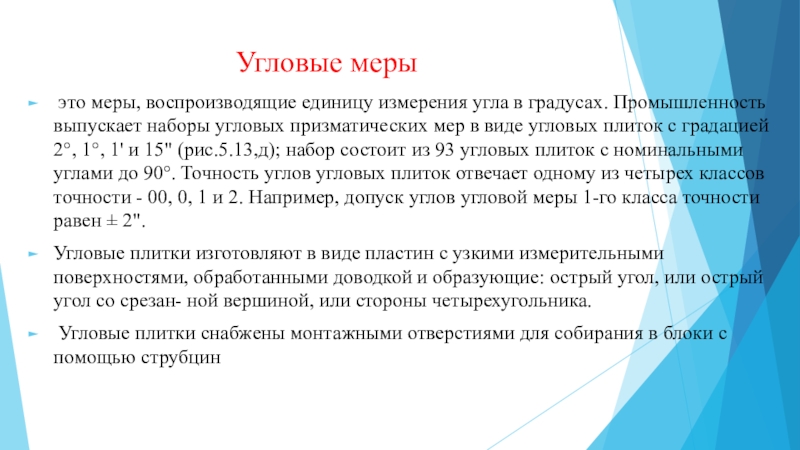

Промышленность выпускает наборы угловых призматических мер в виде угловых плиток с градацией 2°, 1°, 1' и 15" (рис.5.13,д); набор состоит из 93 угловых плиток с номинальными углами до 90°. Точность углов угловых плиток отвечает одному из четырех классов точности - 00, 0, 1 и 2. Например, допуск углов угловой меры 1-го класса точности равен ± 2".
Угловые плитки изготовляют в виде пластин с узкими измерительными поверхностями, обработанными доводкой и образующие: острый угол, или острый угол со срезан- ной вершиной, или стороны четырехугольника.
Угловые плитки снабжены монтажными отверстиями для собирания в блоки с помощью струбцин

срезанной вершиной
с равномерным угловым шагом

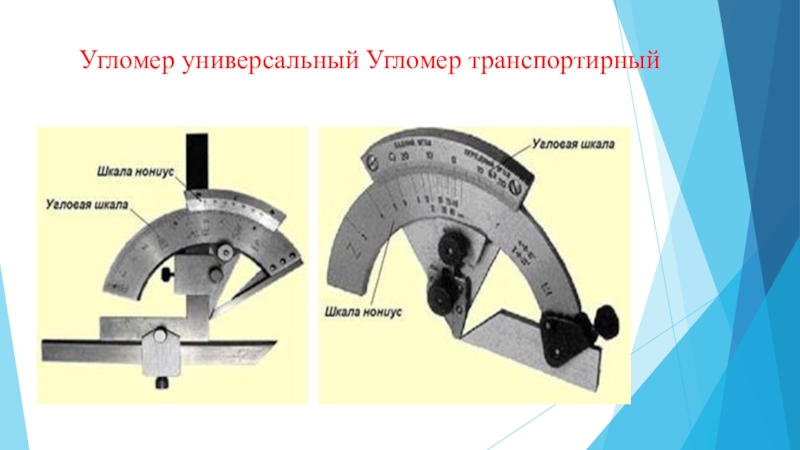

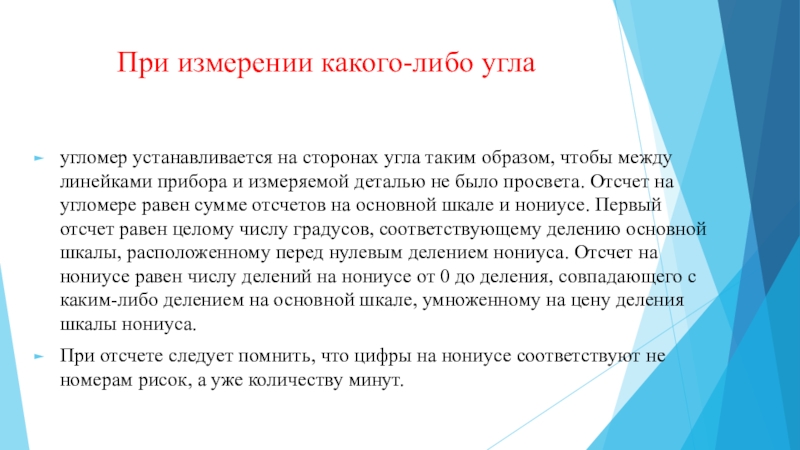

чтобы между линейками прибора и измеряемой деталью не было просвета. Отсчет на угломере равен сумме отсчетов на основной шкале и нониусе. Первый отсчет равен целому числу градусов, соответствующему делению основной шкалы, расположенному перед нулевым делением нониуса. Отсчет на нониусе равен числу делений на нониусе от 0 до деления, совпадающего с каким-либо делением на основной шкале, умноженному на цену деления шкалы нониуса.
При отсчете следует помнить, что цифры на нониусе соответствуют не номерам рисок, а уже количеству минут.
