Презентация, доклад по МДК.04.01 Электромонтер по эксплуатации распределительных сетей на тему Схемы первичных и вторичных соединений

Марина Михайловна
преподаватель специальных дисциплин

Урень, 2018 г.

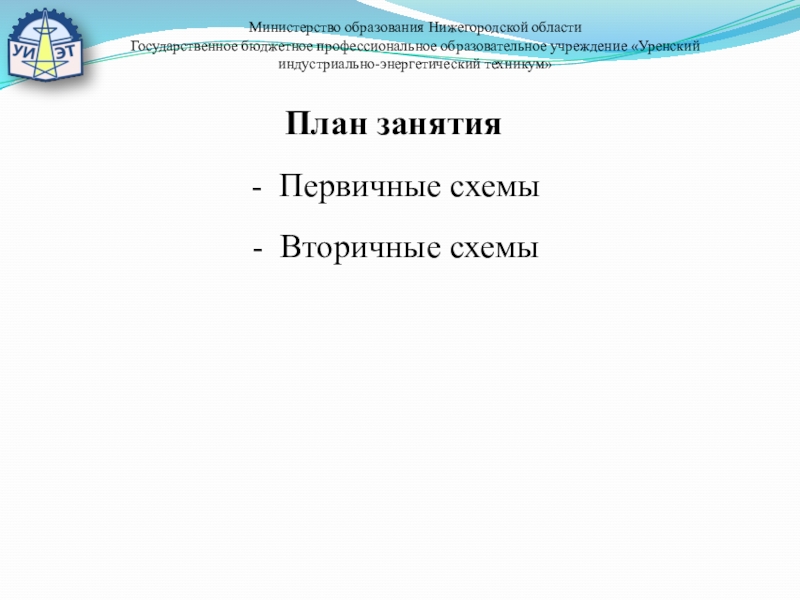

Тема занятия
«Схемы первичных и вторичных соединений»

занятия

Первичные схемы
Вторичные схемы

и определения

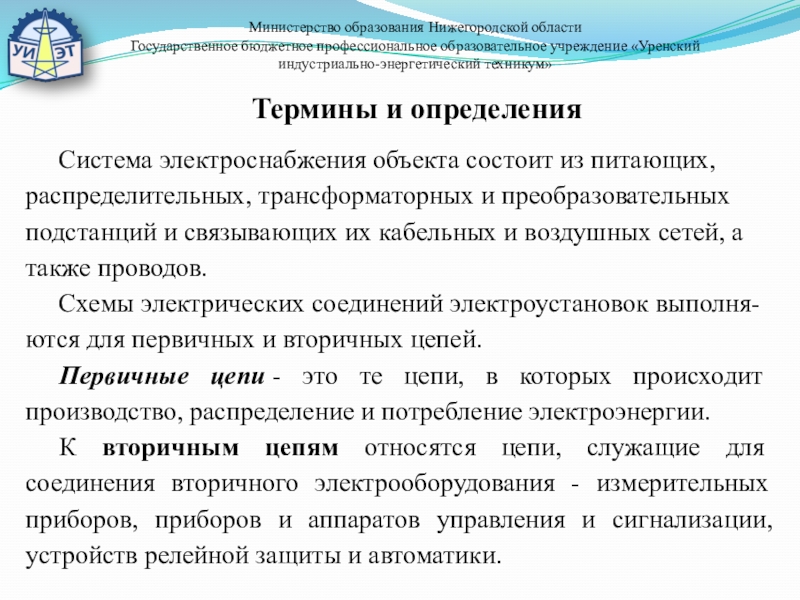

Система электроснабжения объекта состоит из питающих, распределительных, трансформаторных и преобразовательных подстанций и связывающих их кабельных и воздушных сетей, а также проводов.
Схемы электрических соединений электроустановок выполня-ются для первичных и вторичных цепей.
Первичные цепи - это те цепи, в которых происходит производство, распределение и потребление электроэнергии.
К вторичным цепям относятся цепи, служащие для соединения вторичного электрооборудования - измерительных приборов, приборов и аппаратов управления и сигнализации, устройств релейной защиты и автоматики.

цепи

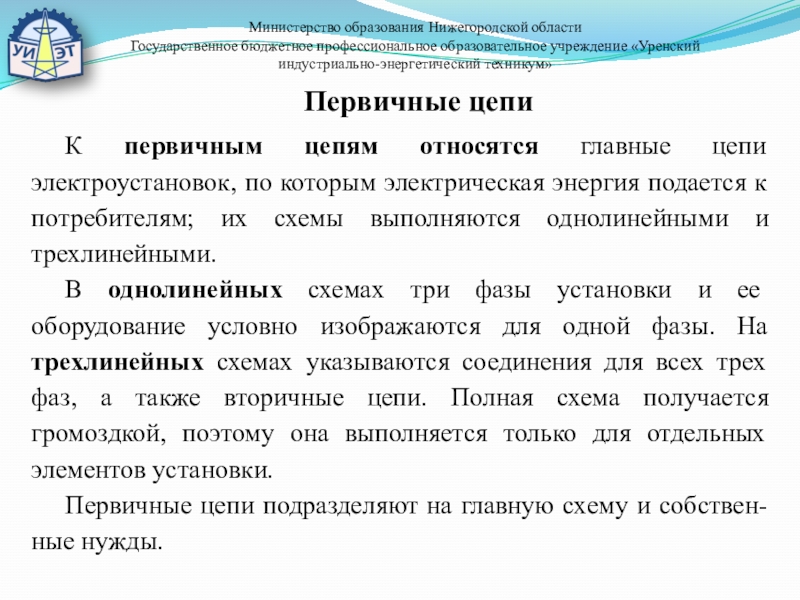

К первичным цепям относятся главные цепи электроустановок, по которым электрическая энергия подается к потребителям; их схемы выполняются однолинейными и трехлинейными.
В однолинейных схемах три фазы установки и ее оборудование условно изображаются для одной фазы. На трехлинейных схемах указываются соединения для всех трех фаз, а также вторичные цепи. Полная схема получается громоздкой, поэтому она выполняется только для отдельных элементов установки.
Первичные цепи подразделяют на главную схему и собствен-ные нужды.

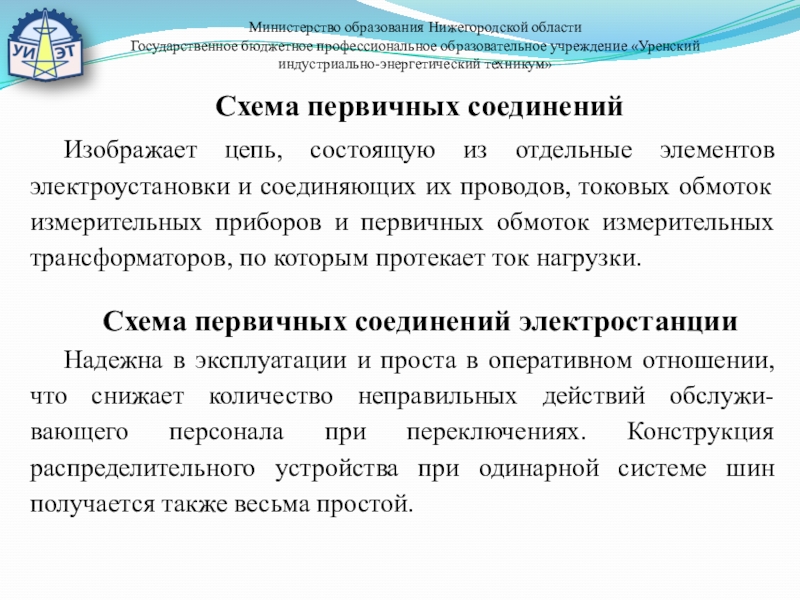

их проводов, токовых обмоток измерительных приборов и первичных обмоток измерительных трансформаторов, по которым протекает ток нагрузки.

Схема первичных соединений электростанции

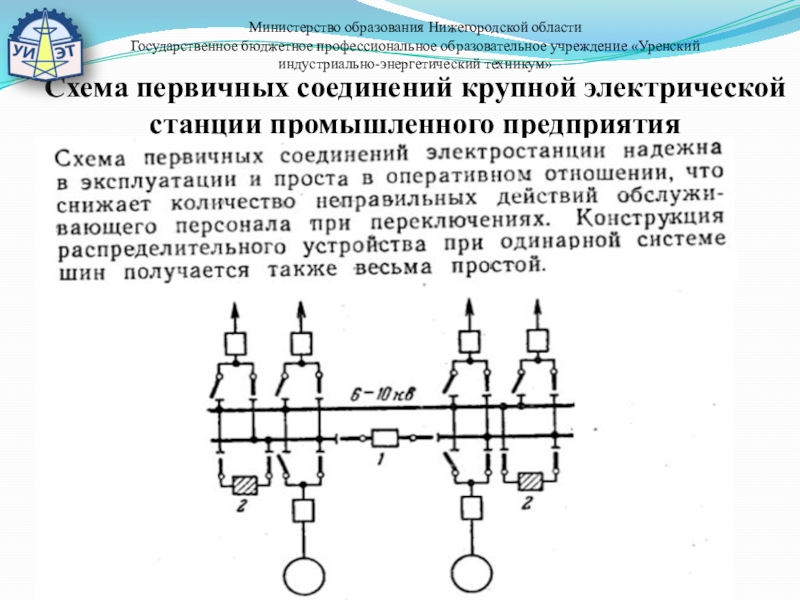

Надежна в эксплуатации и проста в оперативном отношении, что снижает количество неправильных действий обслужи-вающего персонала при переключениях. Конструкция распределительного устройства при одинарной системе шин получается также весьма простой.

Министерство образования Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

первичных соединений подстанций

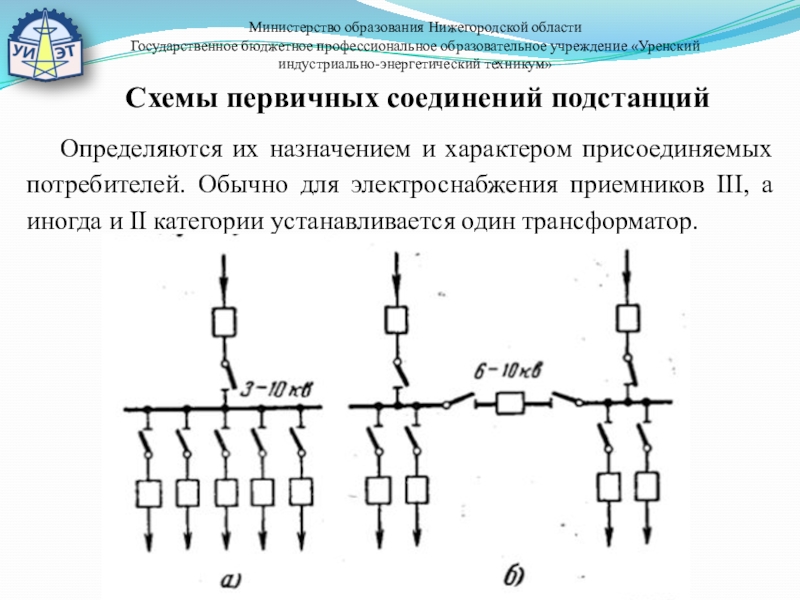

Определяются их назначением и характером присоединяемых потребителей. Обычно для электроснабжения приемников III, а иногда и II категории устанавливается один трансформатор.

первичных соединений подстанций

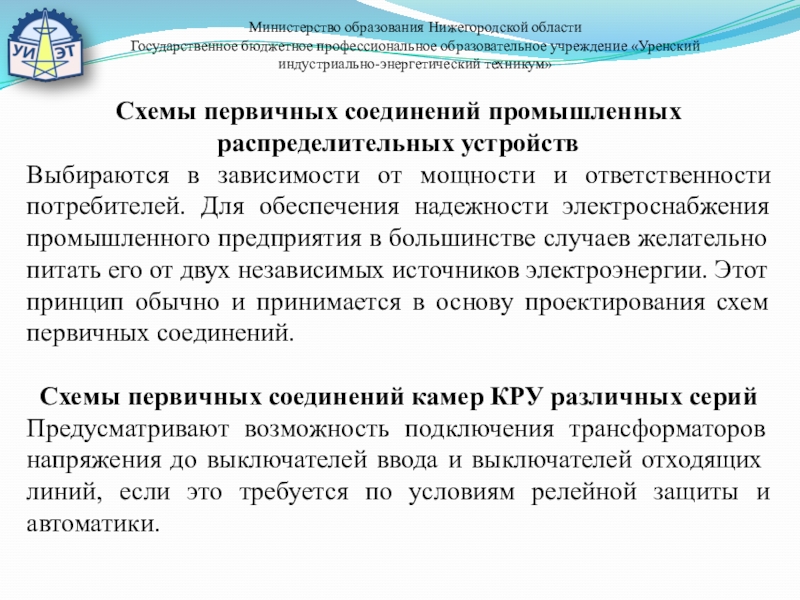

первичных соединений промышленных распределительных устройств

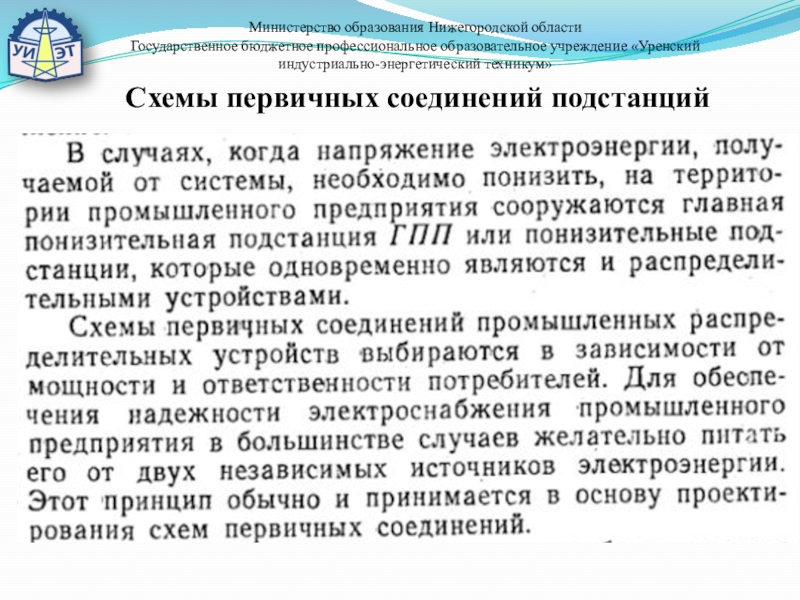

Выбираются в зависимости от мощности и ответственности потребителей. Для обеспечения надежности электроснабжения промышленного предприятия в большинстве случаев желательно питать его от двух независимых источников электроэнергии. Этот принцип обычно и принимается в основу проектирования схем первичных соединений.

Схемы первичных соединений камер КРУ различных серий
Предусматривают возможность подключения трансформаторов напряжения до выключателей ввода и выключателей отходящих линий, если это требуется по условиям релейной защиты и автоматики.  

первичных соединений

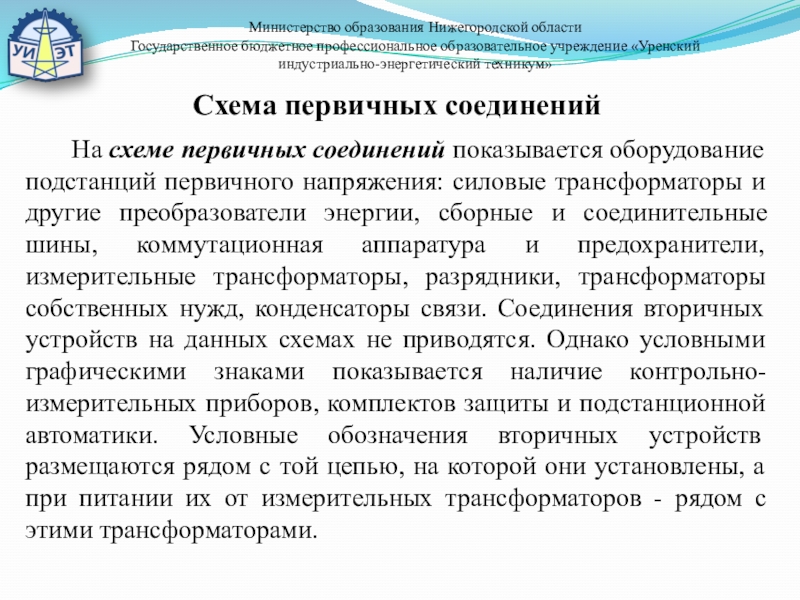

На схеме первичных соединений показывается оборудование подстанций первичного напряжения: силовые трансформаторы и другие преобразователи энергии, сборные и соединительные шины, коммутационная аппаратура и предохранители, измерительные трансформаторы, разрядники, трансформаторы собственных нужд, конденсаторы связи. Соединения вторичных устройств на данных схемах не приводятся. Однако условными графическими знаками показывается наличие контрольно-измерительных приборов, комплектов защиты и подстанционной автоматики. Условные обозначения вторичных устройств размещаются рядом с той цепью, на которой они установлены, а при питании их от измерительных трансформаторов - рядом с этими трансформаторами.

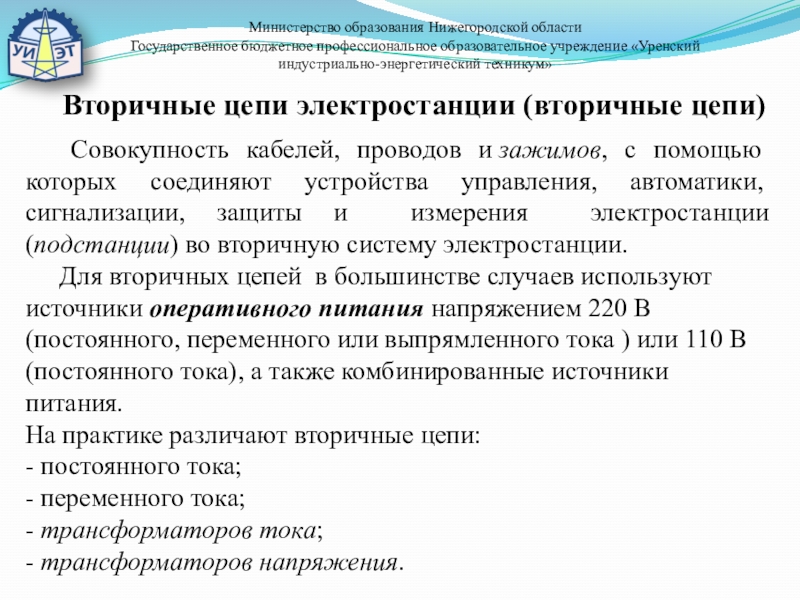

цепи электростанции (вторичные цепи)

Совокупность кабелей, проводов и зажимов, с помощью которых соединяют устройства управления, автоматики, сигнализации, защиты и измерения электростанции (подстанции) во вторичную систему электростанции.
Для вторичных цепей  в большинстве случаев используют источники оперативного питания напряжением 220 В (постоянного, переменного или выпрямленного тока ) или 110 В (постоянного тока), а также комбинированные источники питания. На практике различают вторичные цепи: - постоянного тока; - переменного тока; - трансформаторов тока; - трансформаторов напряжения.

вторичных цепей

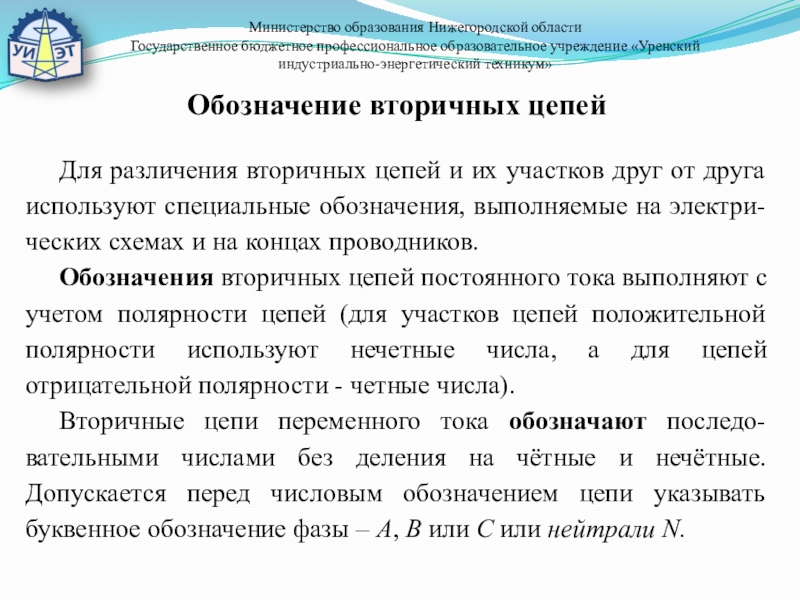

Для различения вторичных цепей и их участков друг от друга используют специальные обозначения, выполняемые на электри-ческих схемах и на концах проводников.
Обозначения вторичных цепей постоянного тока выполняют с учетом полярности цепей (для участков цепей положительной полярности используют нечетные числа, а для цепей отрицательной полярности - четные числа).
Вторичные цепи переменного тока обозначают последо-вательными числами без деления на чётные и нечётные. Допускается перед числовым обозначением цепи указывать буквенное обозначение фазы – А, В или С или нейтрали N.

вторичных цепей

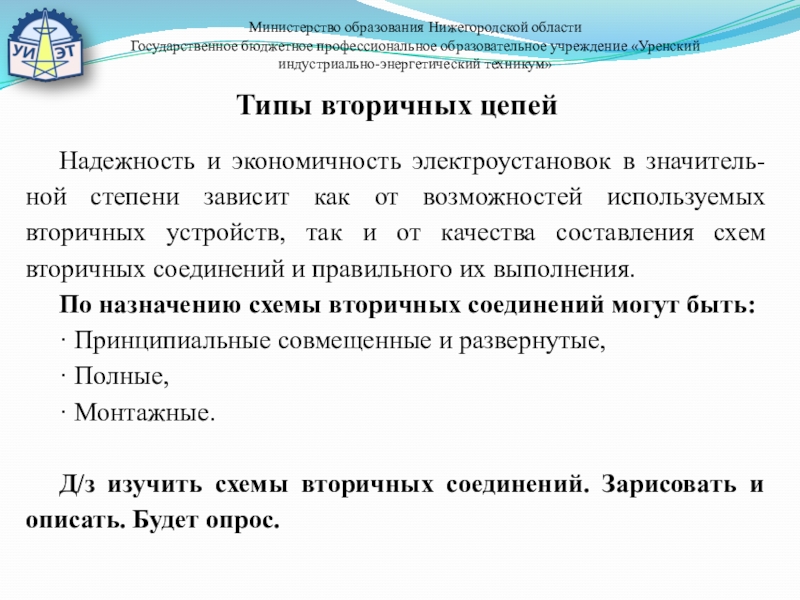

Надежность и экономичность электроустановок в значитель-ной степени зависит как от возможностей используемых вторичных устройств, так и от качества составления схем вторичных соединений и правильного их выполнения.
По назначению схемы вторичных соединений могут быть:
· Принципиальные совмещенные и развернутые,
· Полные,
· Монтажные.

Д/з изучить схемы вторичных соединений. Зарисовать и описать. Будет опрос.

обозначения элементов вторичных цепей

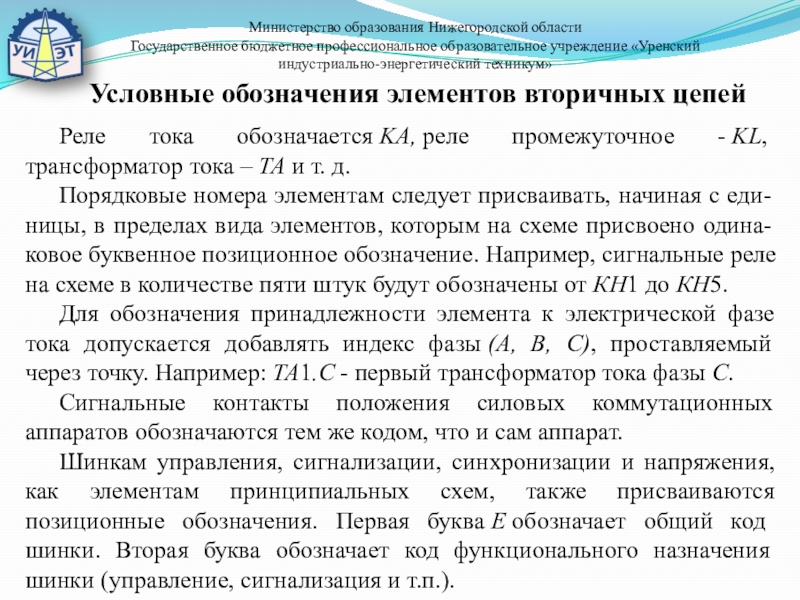

Реле тока обозначается KA, реле промежуточное - KL, трансформатор тока – ТА и т. д.
Порядковые номера элементам следует присваивать, начиная с еди-ницы, в пределах вида элементов, которым на схеме присвоено одина-ковое буквенное позиционное обозначение. Например, сигнальные реле на схеме в количестве пяти штук будут обозначены от КH1 до КH5.
Для обозначения принадлежности элемента к электрической фазе тока допускается добавлять индекс фазы (А, В, С), проставляемый через точку. Например: ТА1.С - первый трансформатор тока фазы С.
Сигнальные контакты положения силовых коммутационных аппаратов обозначаются тем же кодом, что и сам аппарат.
Шинкам управления, сигнализации, синхронизации и напряжения, как элементам принципиальных схем, также присваиваются позиционные обозначения. Первая буква Е обозначает общий код шинки. Вторая буква обозначает код функционального назначения шинки (управление, сигнализация и т.п.).

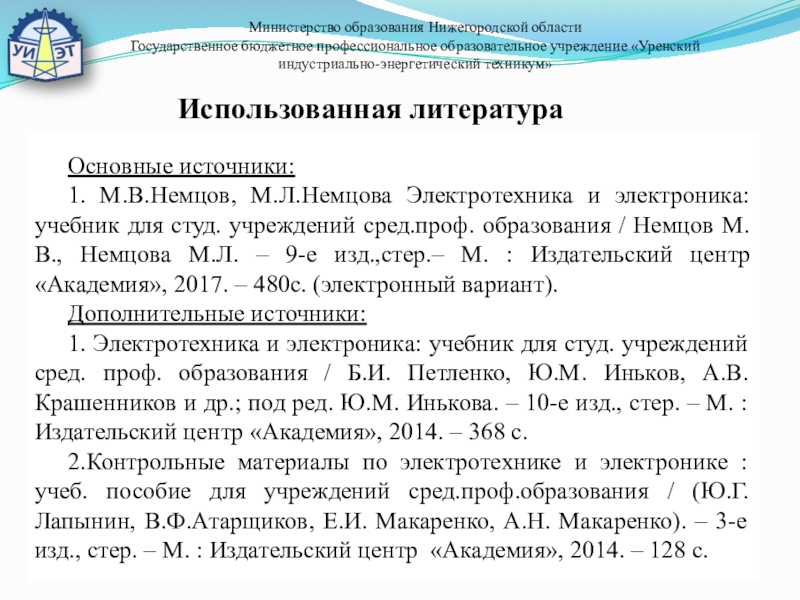

литература
