Презентация, доклад по МДК.04.01 Электромонтер по эксплуатации распределительных сетей на тему Виды повреждений в трёхфазной электрической сети

Марина Михайловна
преподаватель специальных дисциплин

Урень, 2018 г.

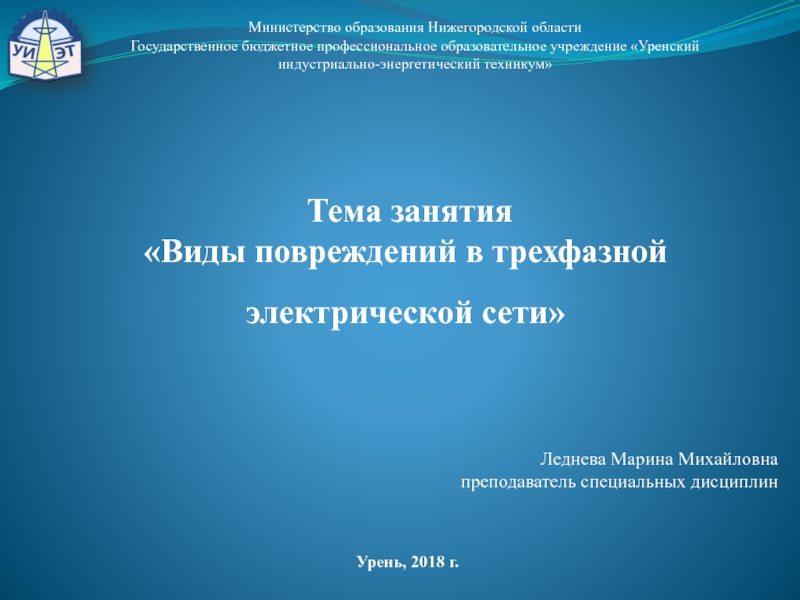

Тема занятия
«Виды повреждений в трехфазной электрической сети»

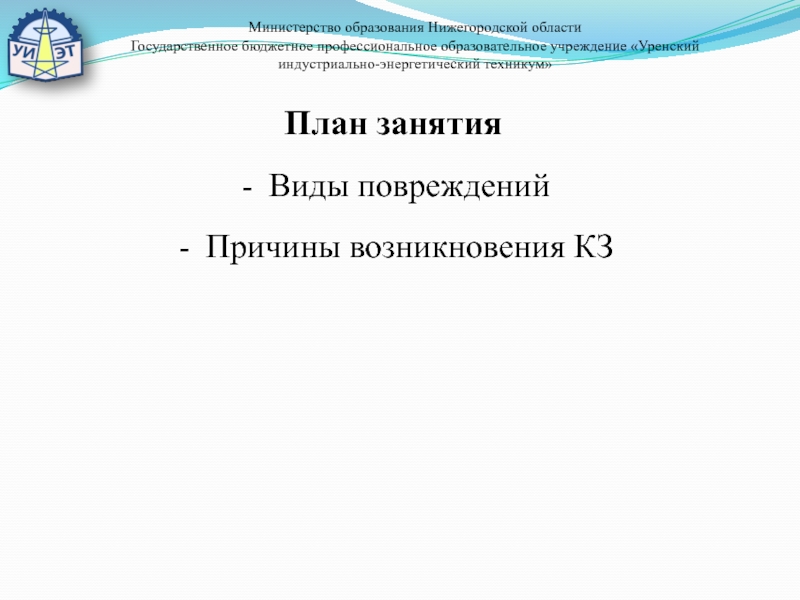

занятия

Виды повреждений
Причины возникновения КЗ

повреждений

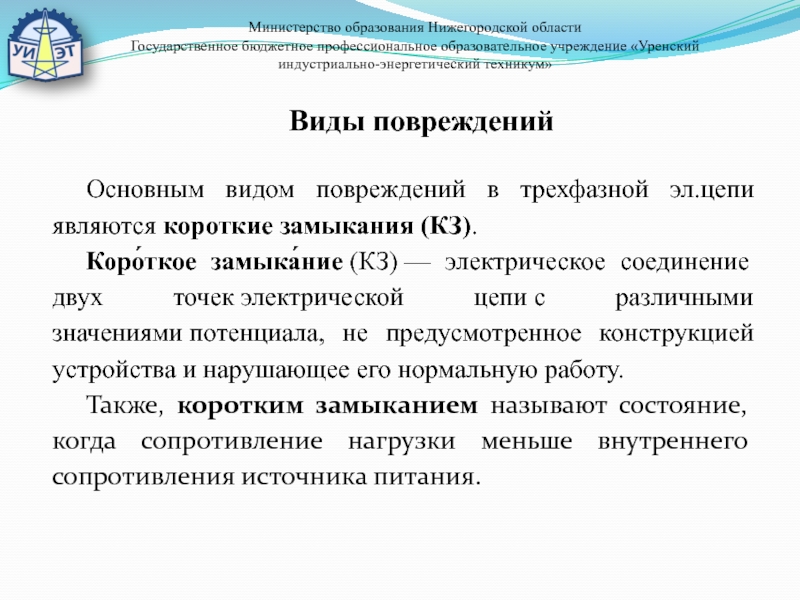

Основным видом повреждений в трехфазной эл.цепи являются короткие замыкания (КЗ).
Коро́ткое замыка́ние (КЗ) — электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу.
Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.

коротких замыканий

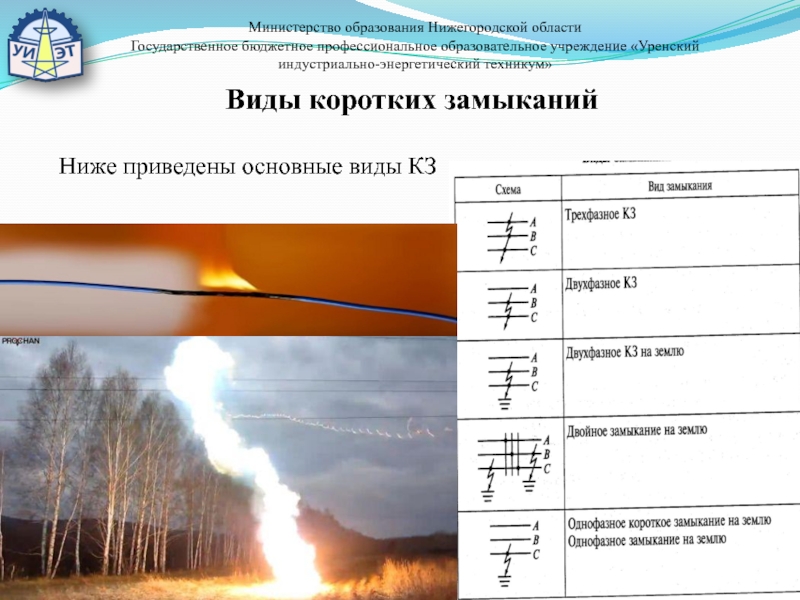

Ниже приведены основные виды КЗ

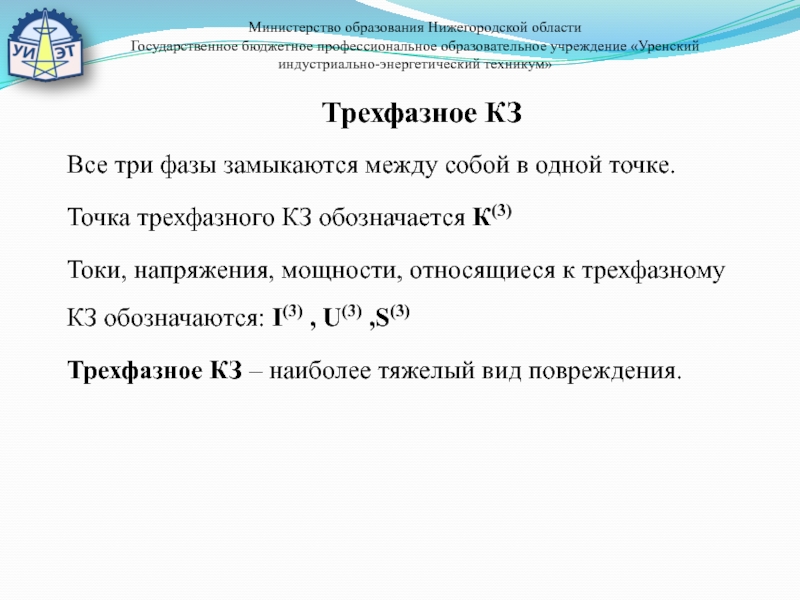

КЗ обозначается К(3)
Токи, напряжения, мощности, относящиеся к трехфазному КЗ обозначаются: I(3) , U(3) ,S(3)
Трехфазное КЗ – наиболее тяжелый вид повреждения.

Министерство образования Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

техникум»

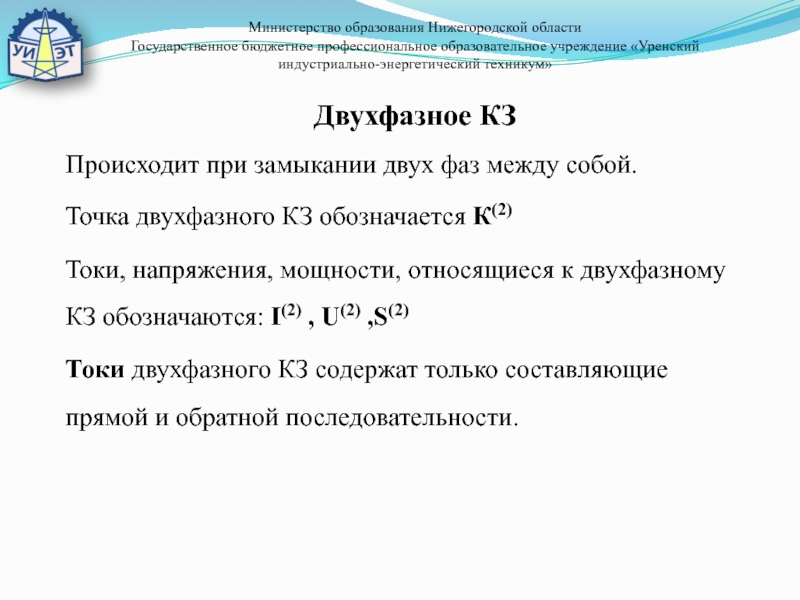

Происходит при замыкании двух фаз между собой.
Точка двухфазного КЗ обозначается К(2)
Токи, напряжения, мощности, относящиеся к двухфазному КЗ обозначаются: I(2) , U(2) ,S(2)
Токи двухфазного КЗ содержат только составляющие прямой и обратной последовательности.

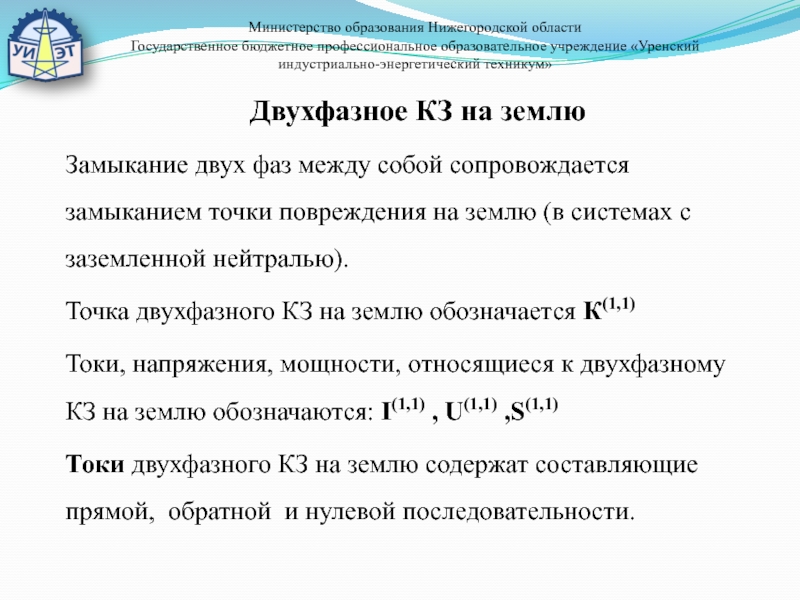

КЗ на землю

Замыкание двух фаз между собой сопровождается замыканием точки повреждения на землю (в системах с заземленной нейтралью).
Точка двухфазного КЗ на землю обозначается К(1,1)
Токи, напряжения, мощности, относящиеся к двухфазному КЗ на землю обозначаются: I(1,1) , U(1,1) ,S(1,1)
Токи двухфазного КЗ на землю содержат составляющие прямой, обратной и нулевой последовательности.

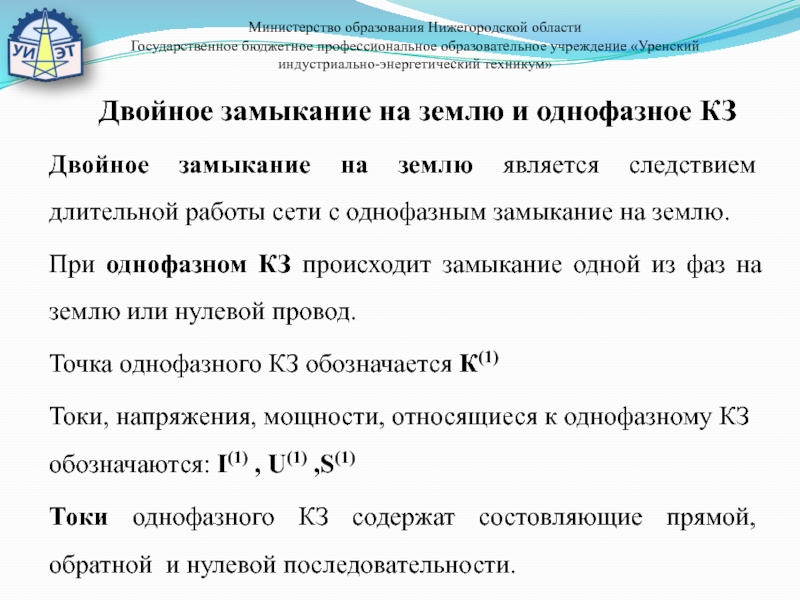

замыкание на землю и однофазное КЗ

Двойное замыкание на землю является следствием длительной работы сети с однофазным замыкание на землю.
При однофазном КЗ происходит замыкание одной из фаз на землю или нулевой провод.
Точка однофазного КЗ обозначается К(1)
Токи, напряжения, мощности, относящиеся к однофазному КЗ обозначаются: I(1) , U(1) ,S(1)
Токи однофазного КЗ содержат состовляющие прямой, обратной и нулевой последовательности.

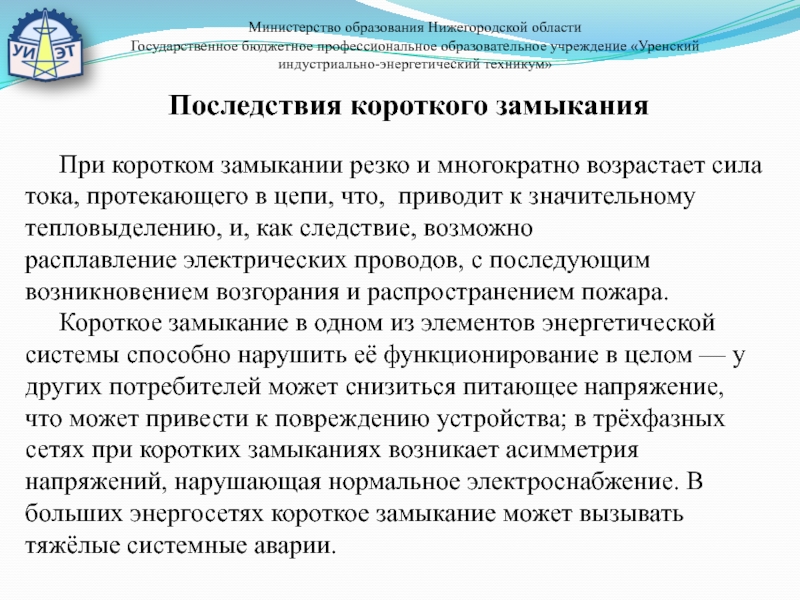

короткого замыкания

При коротком замыкании резко и многократно возрастает сила тока, протекающего в цепи, что,  приводит к значительному тепловыделению, и, как следствие, возможно расплавление электрических проводов, с последующим возникновением возгорания и распространением пожара.
Короткое замыкание в одном из элементов энергетической системы способно нарушить её функционирование в целом — у других потребителей может снизиться питающее напряжение, что может привести к повреждению устройства; в трёхфазных сетях при коротких замыканиях возникает асимметрия напряжений, нарушающая нормальное электроснабжение. В больших энергосетях короткое замыкание может вызывать тяжёлые системные аварии.

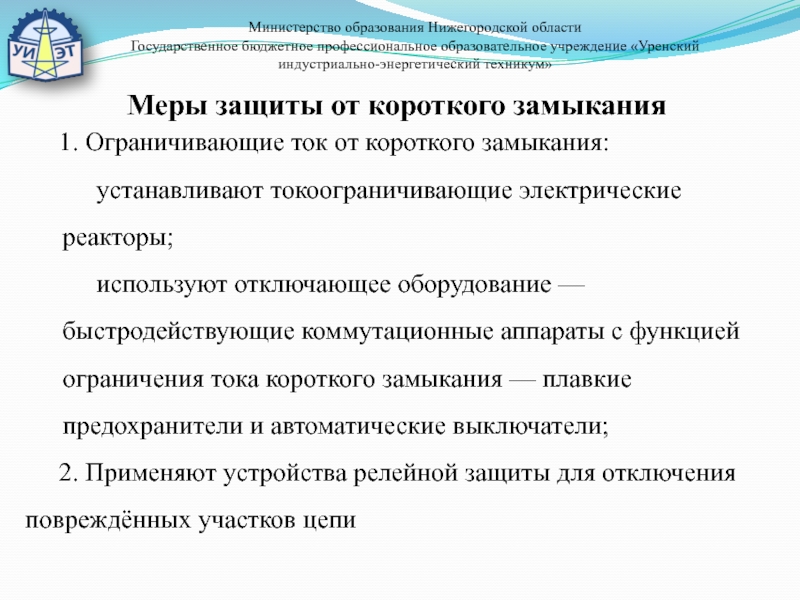

защиты от короткого замыкания

1. Ограничивающие ток от короткого замыкания:
устанавливают токоограничивающие электрические реакторы;
используют отключающее оборудование — быстродействующие коммутационные аппараты с функцией ограничения тока короткого замыкания — плавкие предохранители и автоматические выключатели;
2. Применяют устройства релейной защиты для отключения повреждённых участков цепи

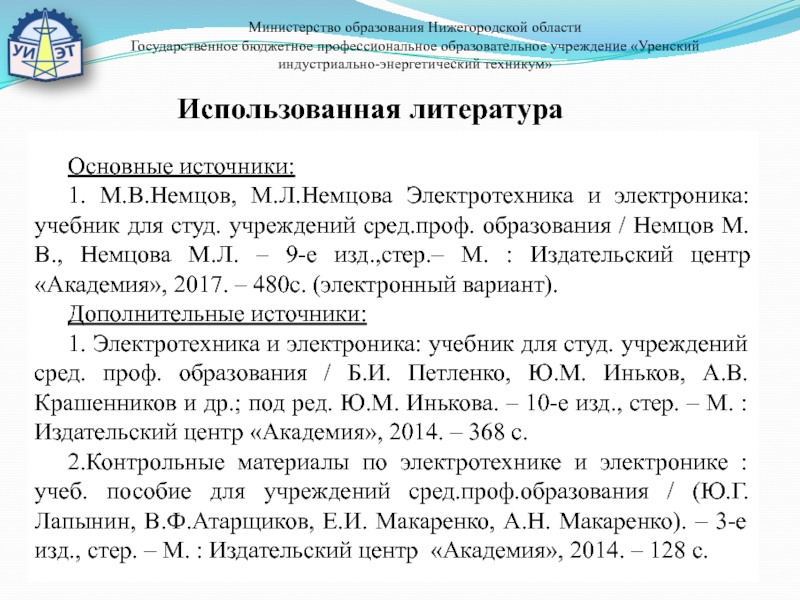

литература

Основные источники:
1. М.В.Немцов, М.Л.Немцова Электротехника и электроника: учебник для студ. учреждений сред.проф. образования / Немцов М.В., Немцова М.Л. – 9-е изд.,стер.– М. : Издательский центр «Академия», 2017. – 480с. (электронный вариант).
Дополнительные источники:
1. Электротехника и электроника: учебник для студ. учреждений сред. проф. образования / Б.И. Петленко, Ю.М. Иньков, А.В. Крашенников и др.; под ред. Ю.М. Инькова. – 10-е изд., стер. – М. : Издательский центр «Академия», 2014. – 368 с.
2.Контрольные материалы по электротехнике и электронике : учеб. пособие для учреждений сред.проф.образования / (Ю.Г.Лапынин, В.Ф.Атарщиков, Е.И. Макаренко, А.Н. Макаренко). – 3-е изд., стер. – М. : Издательский центр «Академия», 2014. – 128 с.
