Цель урока: Научиться правильно подбирать стропа в соответствии с поднимаемым грузом

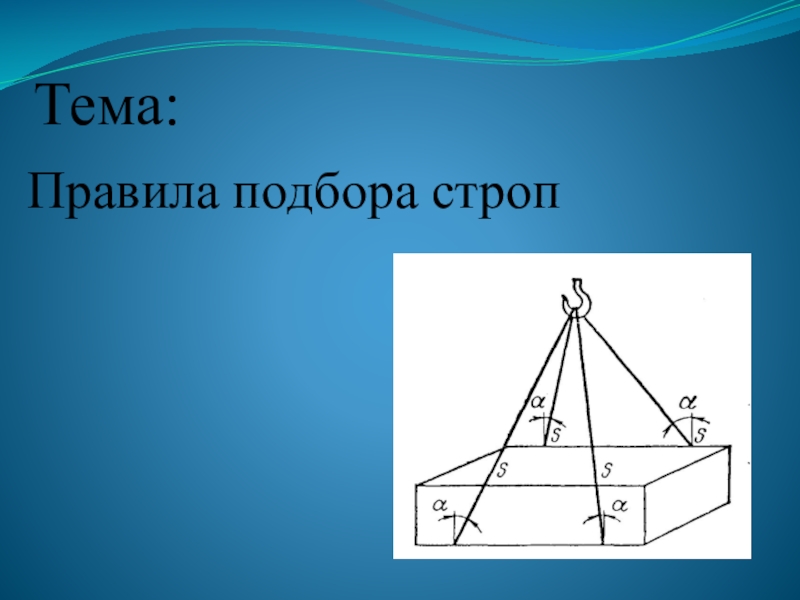

Слайд 1Тема:
Правила подбора строп

Тема:Правила подбора строп

Слайд 2Цель урока:
Научиться правильно подбирать стропа в соответствии с поднимаемым грузом

Цель урока: Научиться правильно подбирать стропа в соответствии с поднимаемым грузом

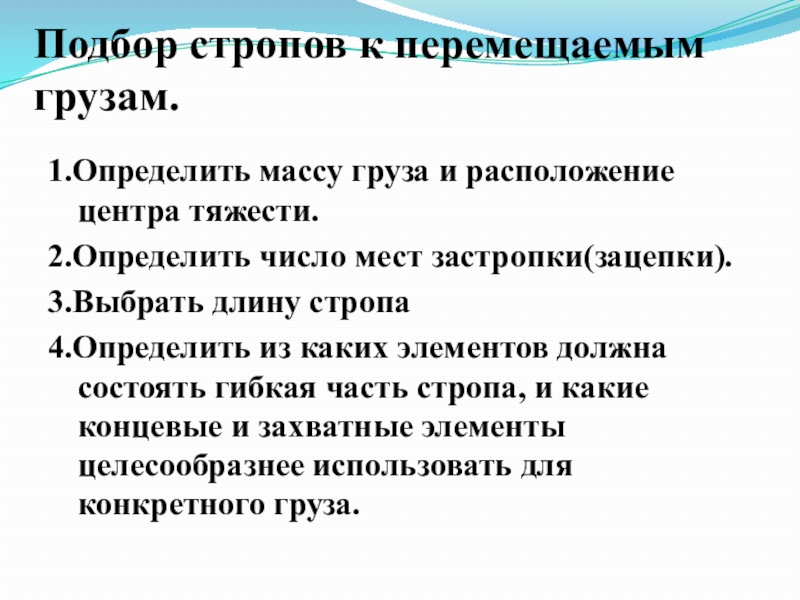

Слайд 3Подбор стропов к перемещаемым грузам.
1.Определить массу груза и расположение центра тяжести.
2.Определить

число мест застропки(зацепки).
3.Выбрать длину стропа
4.Определить из каких элементов должна состоять гибкая часть стропа, и какие концевые и захватные элементы целесообразнее использовать для конкретного груза.

Подбор стропов к перемещаемым грузам. 1.Определить массу груза и расположение центра тяжести.2.Определить число мест застропки(зацепки).3.Выбрать длину стропа

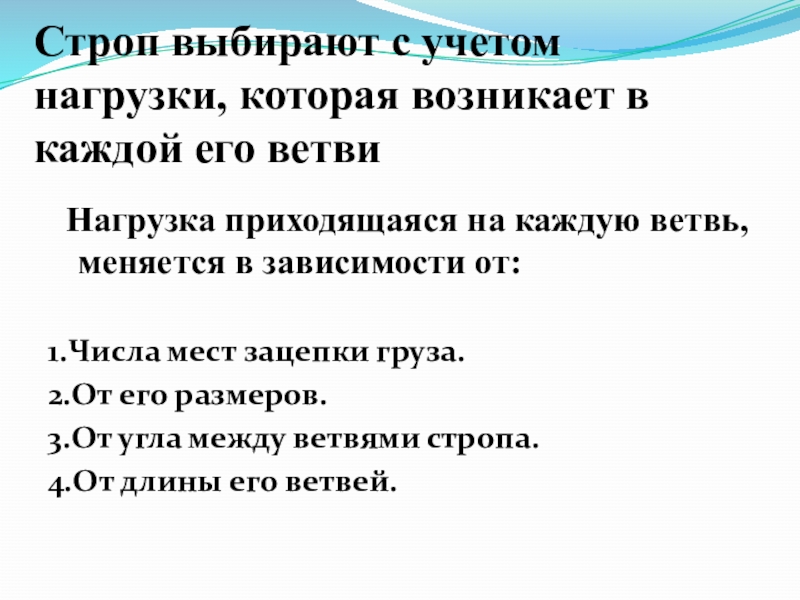

Слайд 4Строп выбирают с учетом нагрузки, которая возникает в каждой его ветви

Нагрузка приходящаяся на каждую ветвь, меняется в зависимости от:

1.Числа мест зацепки груза.
2.От его размеров.
3.От угла между ветвями стропа.
4.От длины его ветвей.

Строп выбирают с учетом нагрузки, которая возникает в каждой его ветви Нагрузка приходящаяся на каждую ветвь, меняется

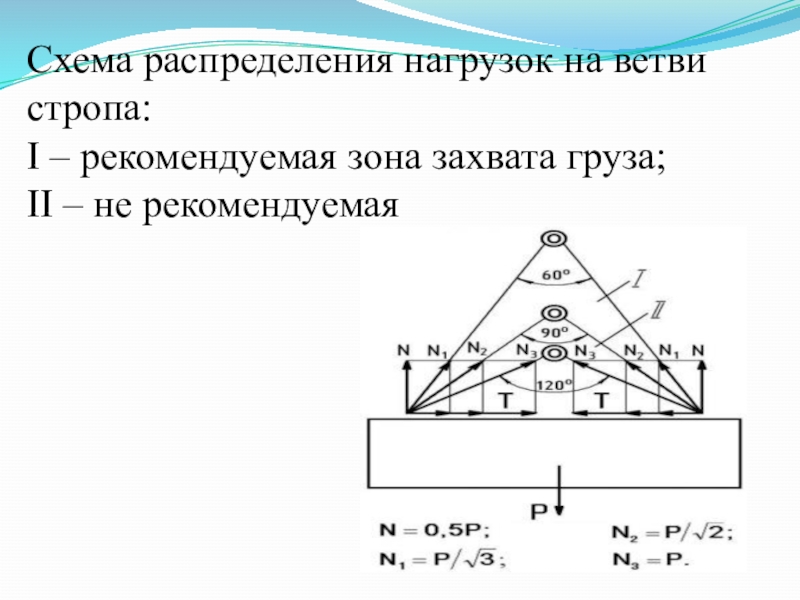

Слайд 5Схема распределения нагрузок на ветви стропа: I – рекомендуемая зона захвата груза; II

– не рекомендуемая
Схема распределения нагрузок на ветви стропа: I – рекомендуемая зона захвата груза; II – не рекомендуемая

Слайд 6Схема строповки грузов четырехветвевым стропом.

Схема строповки грузов четырехветвевым стропом.

Слайд 7Расчет стропов из стальных канатов должен производиться по следующей формуле:

Fo/S > Zp
где Fo – разрывное усилие каната в целом принимаемое по сертификату. S – наибольшее натяжение ветви каната.
Zp – коэффициент запаса прочности.

Расчет стропов из стальных канатов должен производиться по следующей формуле:

Слайд 8Расчет стропов из стальных канатов должен производится с учетом числа ветвей канатов

угла наклона их к вертикали.

В зависимости от угла строповки допустимая нагрузка на стропы должна уменьшаться.
Если ветви стропа будут застроплены под некоторым углом между собой, то допустимая нагрузка должна быть уменьшена

Расчет стропов из стальных канатов должен производится с учетом числа ветвей канатов   угла наклона их

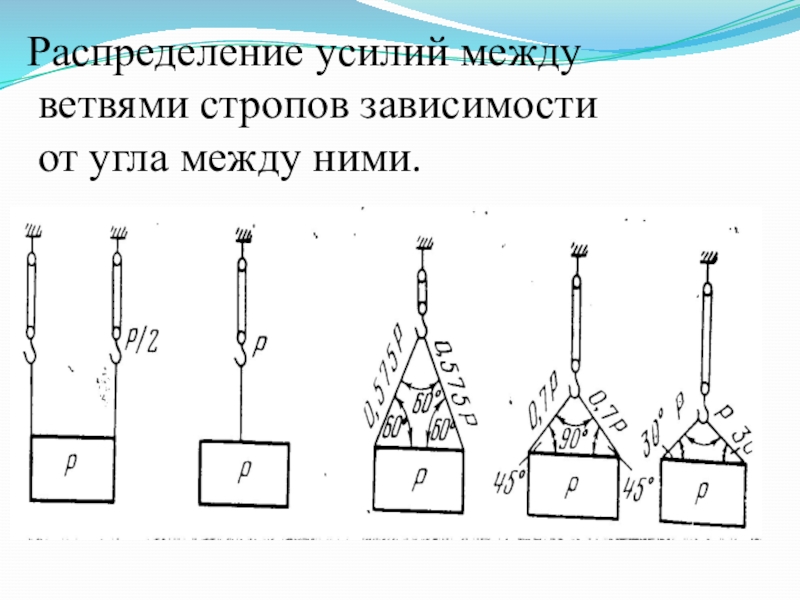

Слайд 9Распределение усилий между ветвями стропов зависимости от угла между ними.

Распределение усилий между  ветвями стропов зависимости  от угла между ними.

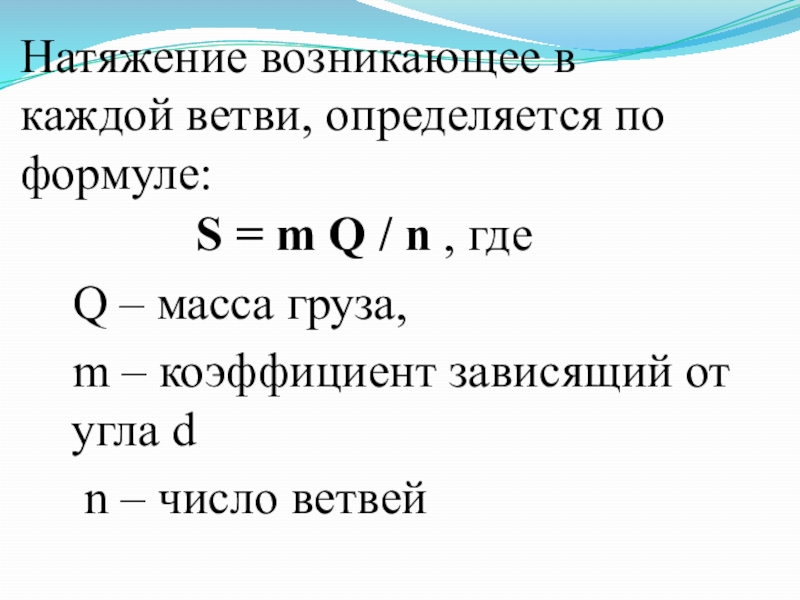

Слайд 10Натяжение возникающее в каждой ветви, определяется по формуле:

S = m Q / n , где
Q – масса груза,
m – коэффициент зависящий от угла d
n – число ветвей
Натяжение возникающее в каждой ветви, определяется по формуле:

Слайд 11 Коэффициент m = 1 при d = 0;

m = 1,15 при d = 30*
m = 1,42 при d = 45*
m = 2 при d = 60*
S = m Q / n т. е.нагрузка приходящаяся на одну ветвь стропа, прямо пропорциональна углу между ветвями стропа и обратно пропорциональна числу ветвей.


Коэффициент m = 1  при d = 0;

Слайд 12 Таким образом, для подъема груза стропальщик должен проверить,

чтобы нагрузка на каждую ветвь стропа не превышала допустимой, указанной на бирке, клейме или надписи.
В соответствии с Правилами Q стропов, имеющих несколько ветвей, рассчитывают с учетом угла между ветвями 90*
Поэтому, работая групповыми стропами, нужно следить, чтобы угол d не превышал 45*(угол между вертикально опущенной осью и ветвью стропа).

Таким образом, для подъема груза стропальщик должен проверить, чтобы нагрузка на каждую ветвь стропа

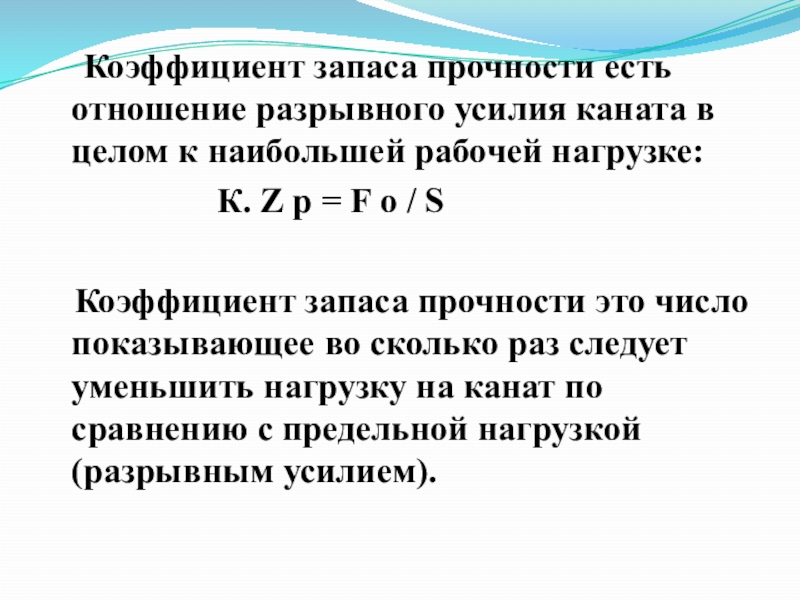

Слайд 13 Коэффициент запаса прочности есть отношение разрывного усилия каната в

целом к наибольшей рабочей нагрузке:
К. Z p = F o / S

Коэффициент запаса прочности это число показывающее во сколько раз следует уменьшить нагрузку на канат по сравнению с предельной нагрузкой (разрывным усилием).

Коэффициент запаса прочности есть отношение разрывного усилия каната в целом к наибольшей рабочей нагрузке:

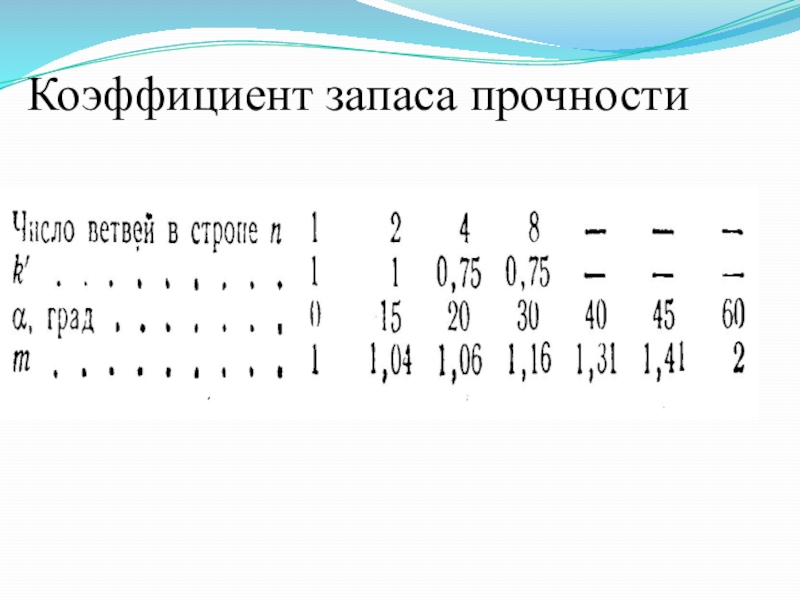

Слайд 14Коэффициент запаса прочности

Коэффициент запаса прочности

Слайд 15Нагрузки, действующие на одну ветвь стропа при различных углах между ветвями,

приведены в табл.
Нагрузки, действующие на одну ветвь стропа при различных углах между ветвями, приведены в табл.
