Презентация, доклад по МДК.02.02. на тему Браковка канатных стропов

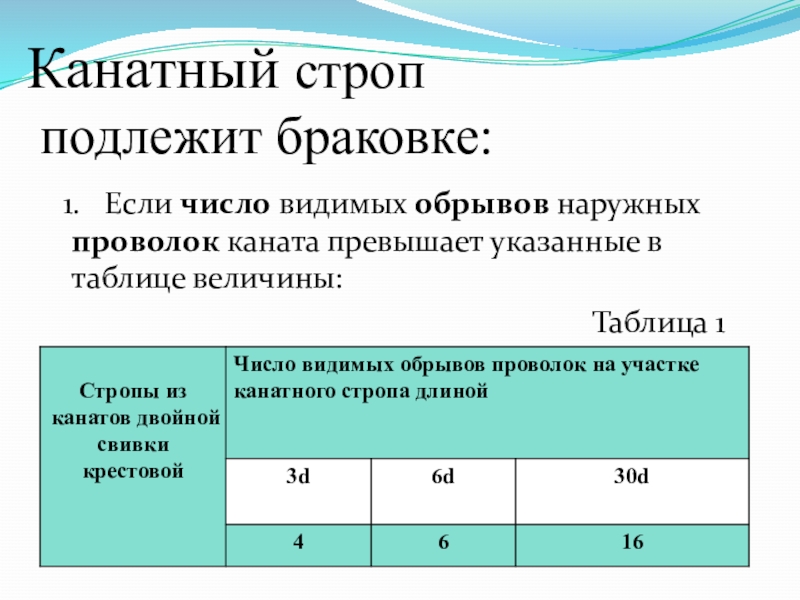

проволок каната превышает указанные в таблице величины:
Таблица 1

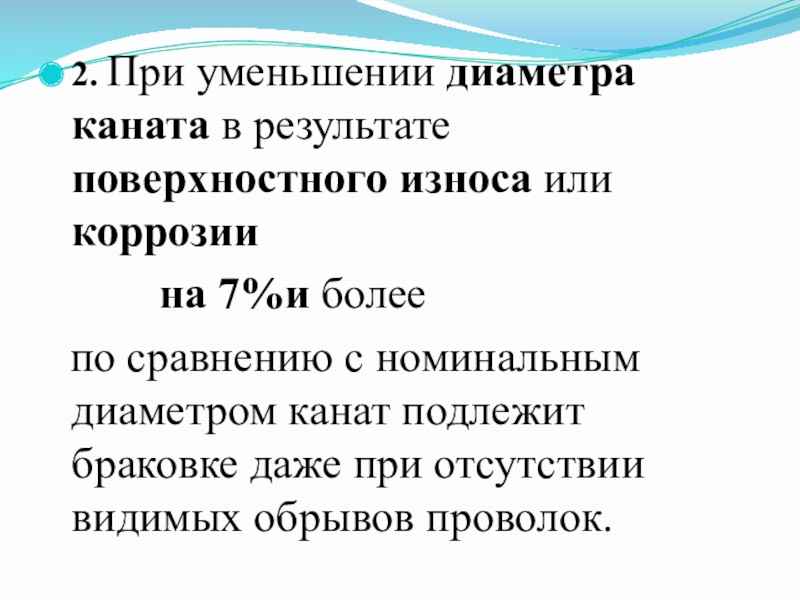

на 7%и более
по сравнению с номинальным диаметром канат подлежит браковке даже при отсутствии видимых обрывов проволок.

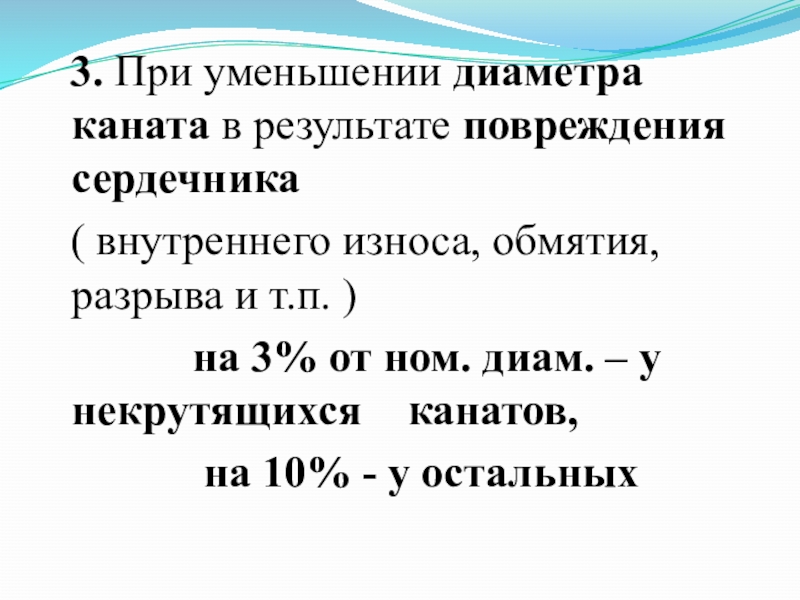

внутреннего износа, обмятия, разрыва и т.п. )
на 3% от ном. диам. – у некрутящихся канатов,
на 10% - у остальных

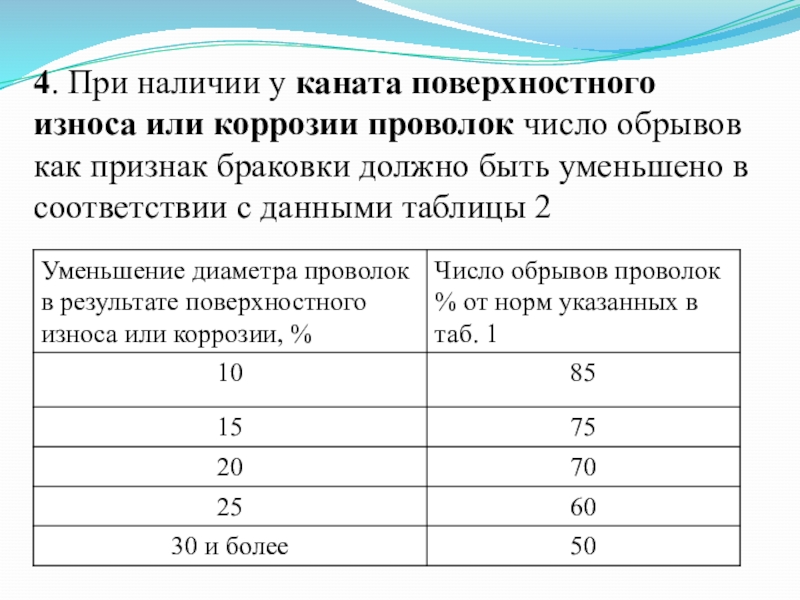

обрывов как признак браковки должно быть уменьшено в соответствии с данными таблицы 2

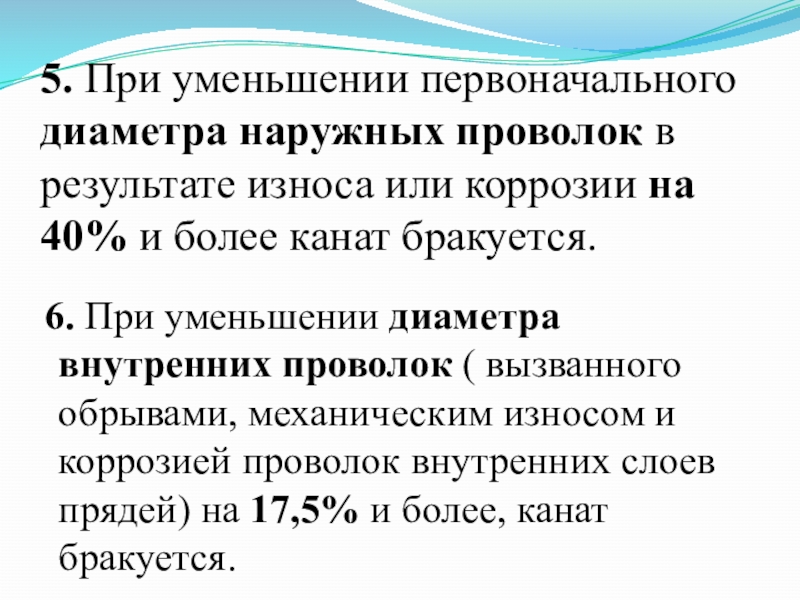

коррозии на 40% и более канат бракуется.

6. При уменьшении диаметра внутренних проволок ( вызванного обрывами, механическим износом и коррозией проволок внутренних слоев прядей) на 17,5% и более, канат бракуется.

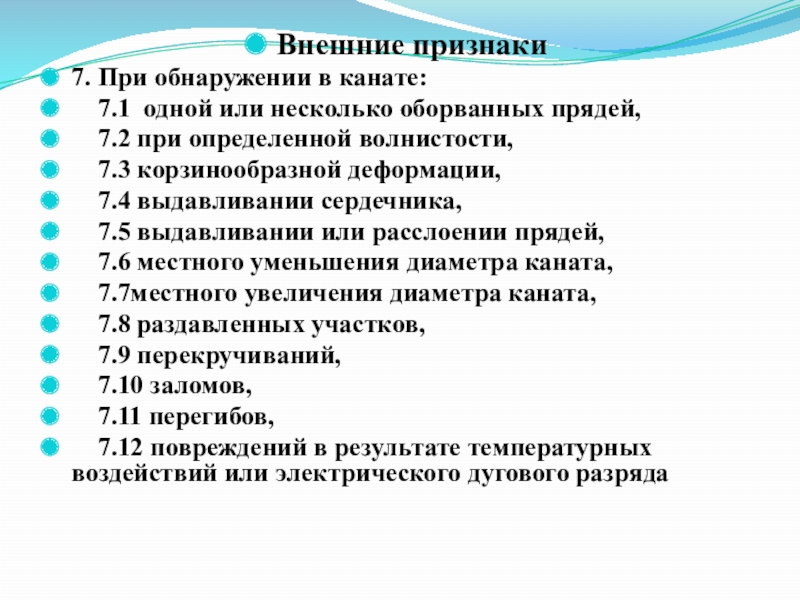

оборванных прядей,
7.2 при определенной волнистости,
7.3 корзинообразной деформации,
7.4 выдавливании сердечника,
7.5 выдавливании или расслоении прядей,
7.6 местного уменьшения диаметра каната,
7.7местного увеличения диаметра каната,
7.8 раздавленных участков,
7.9 перекручиваний,
7.10 заломов,
7.11 перегибов,
7.12 повреждений в результате температурных воздействий или электрического дугового разряда

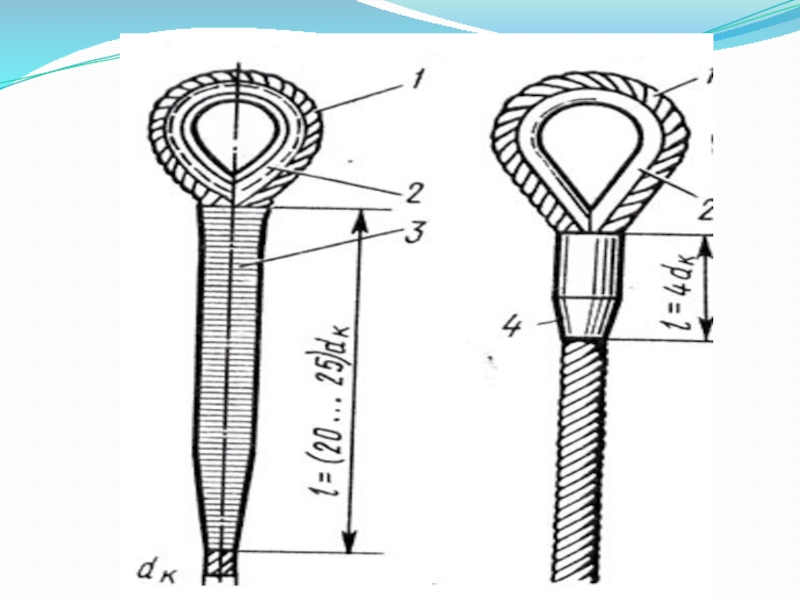

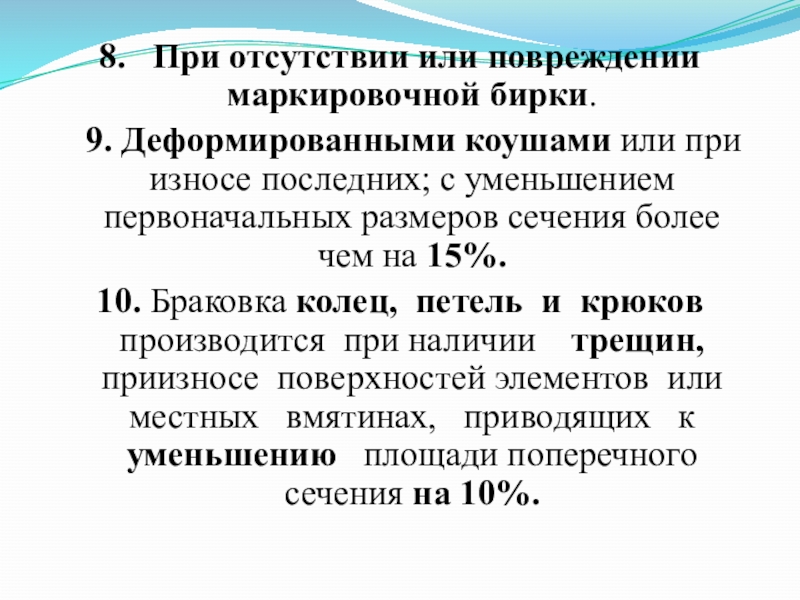

коушами или при износе последних; с уменьшением первоначальных размеров сечения более чем на 15%.
10. Браковка колец, петель и крюков производится при наличии трещин, приизносе поверхностей элементов или местных вмятинах, приводящих к уменьшению площади поперечного сечения на 10%.

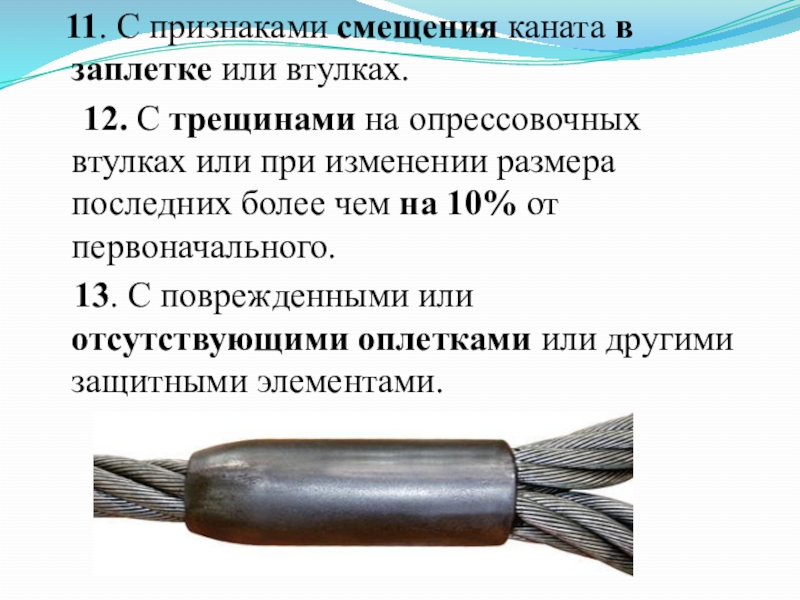

12. С трещинами на опрессовочных втулках или при изменении размера последних более чем на 10% от первоначального.
13. С поврежденными или отсутствующими оплетками или другими защитными элементами.

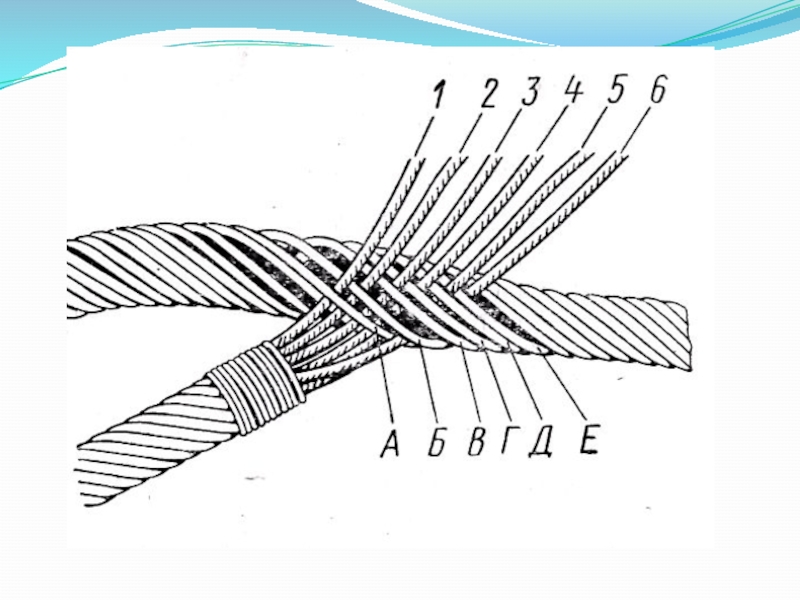

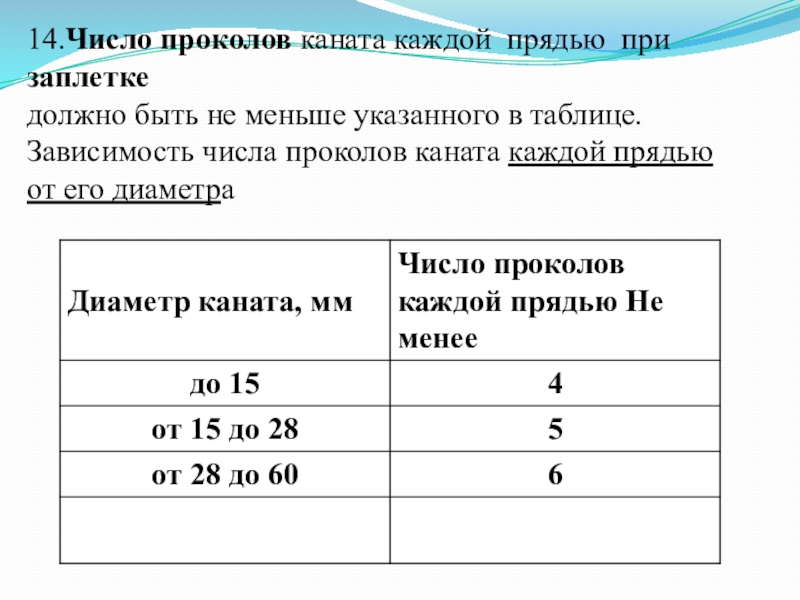

в таблице. Зависимость числа проколов каната каждой прядью от его диаметра

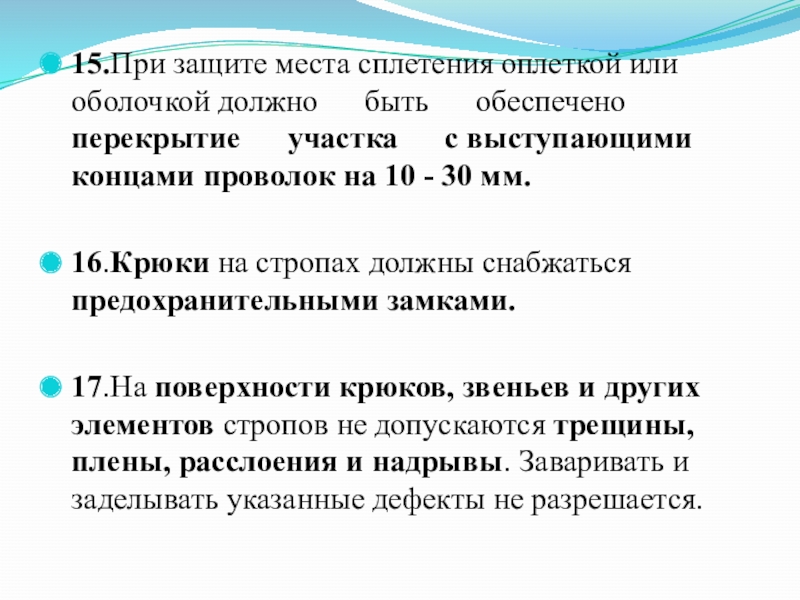

обеспечено перекрытие участка с выступающими концами проволок на 10 - 30 мм.

16.Крюки на стропах должны снабжаться предохранительными замками.

17.На поверхности крюков, звеньев и других элементов стропов не допускаются трещины, плены, расслоения и надрывы. Заваривать и заделывать указанные дефекты не разрешается.

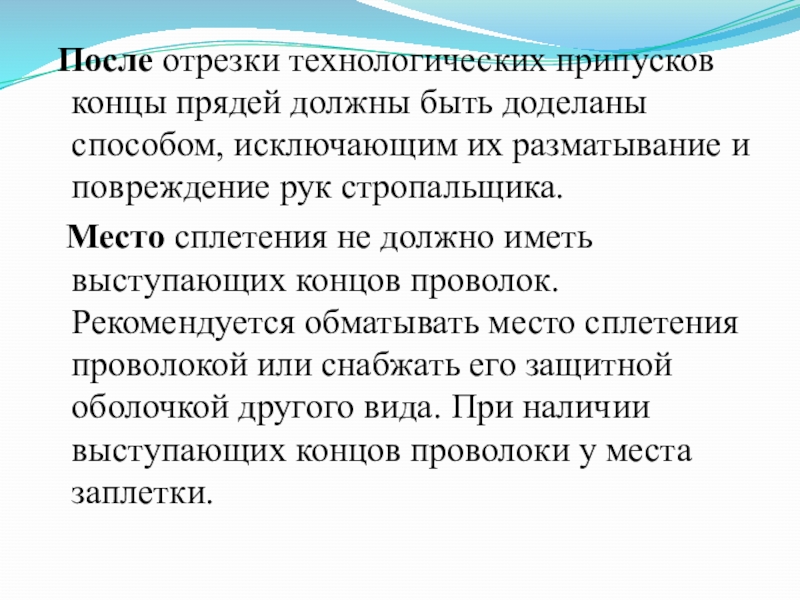

исключающим их разматывание и повреждение рук стропальщика.
Mecто cплетения не должно иметь выступающих концов проволок. Рекомендуется обматывать место сплетения проволокой или снабжать его защитной оболочкой другого вида. При наличии выступающих концов проволоки у места заплетки.

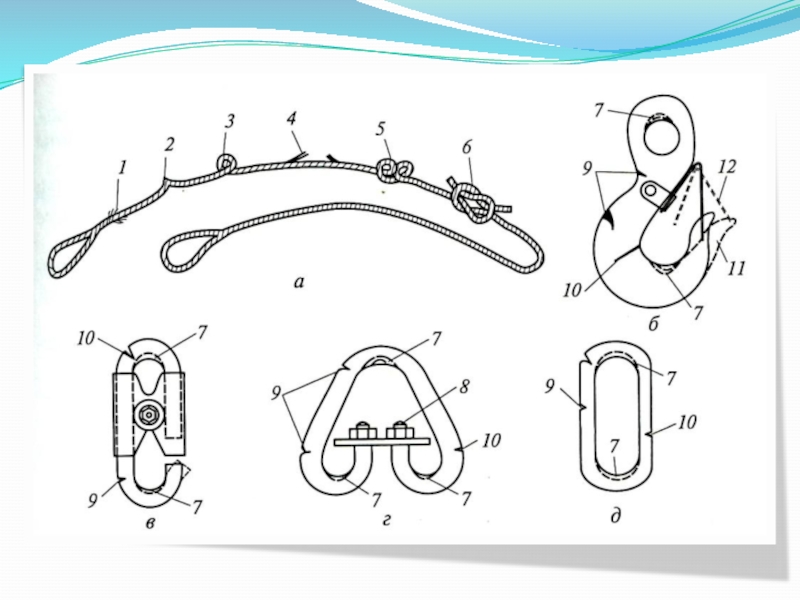

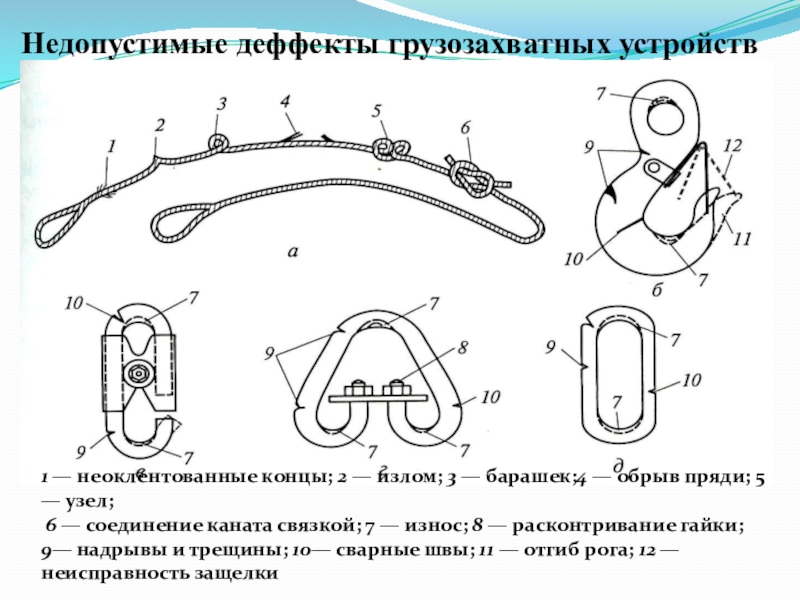

обрыв пряди; 5 — узел;
6 — соединение каната связкой; 7 — износ; 8 — расконтривание гайки; 9— надрывы и трещины; 10— сварные швы; 11 — отгиб рога; 12 — неисправность защелки

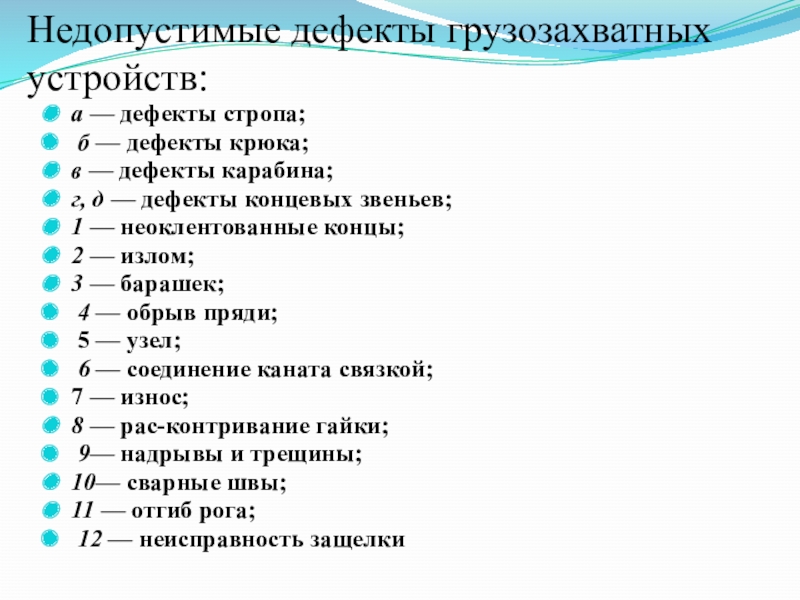

Недопустимые деффекты грузозахватных устройств

в — дефекты карабина;
г, д — дефекты концевых звеньев;
1 — неоклентованные концы;
2 — излом;
3 — барашек;
4 — обрыв пряди;
5 — узел;
6 — соединение каната связкой;
7 — износ;
8 — рас-контривание гайки;
9— надрывы и трещины;
10— сварные швы;
11 — отгиб рога;
12 — неисправность защелки

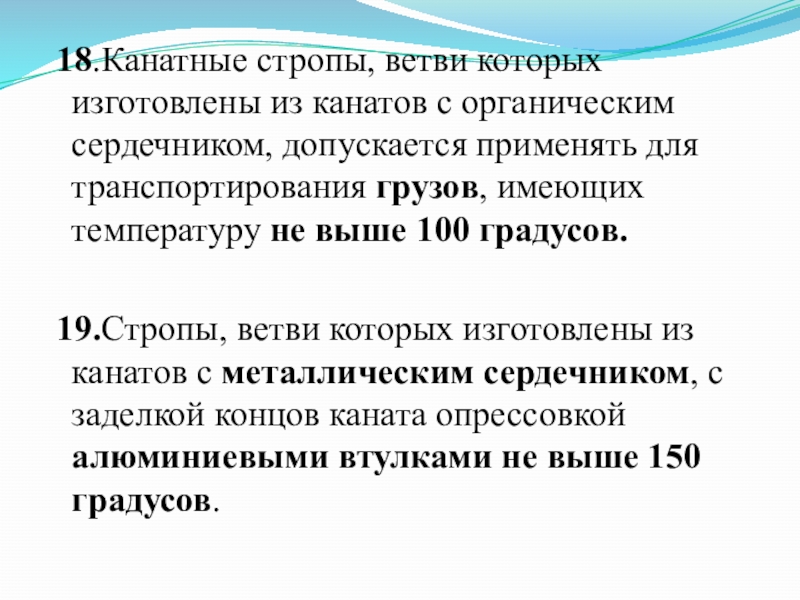

допускается применять для транспортирования грузов, имеющих температуру не выше 100 градусов.

19.Стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками не выше 150 градусов.

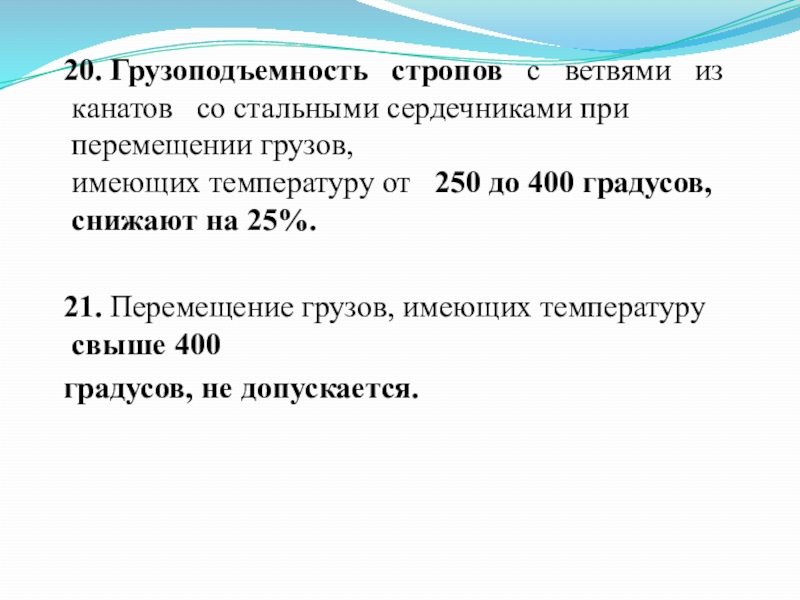

канатов со стальными сердечниками при перемещении грузов, имеющих температуру от 250 до 400 градусов, снижают на 25%.

21. Перемещение грузов, имеющих температуру свыше 400
градусов, не допускается.

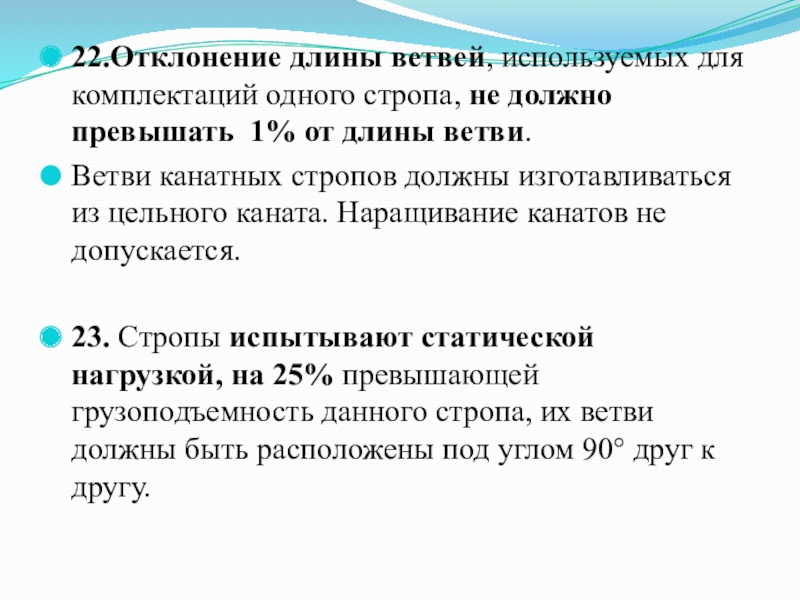

1% от длины ветви.
Ветви канатных стропов должны изготавливаться из цельного каната. Наращивание канатов не допускается.

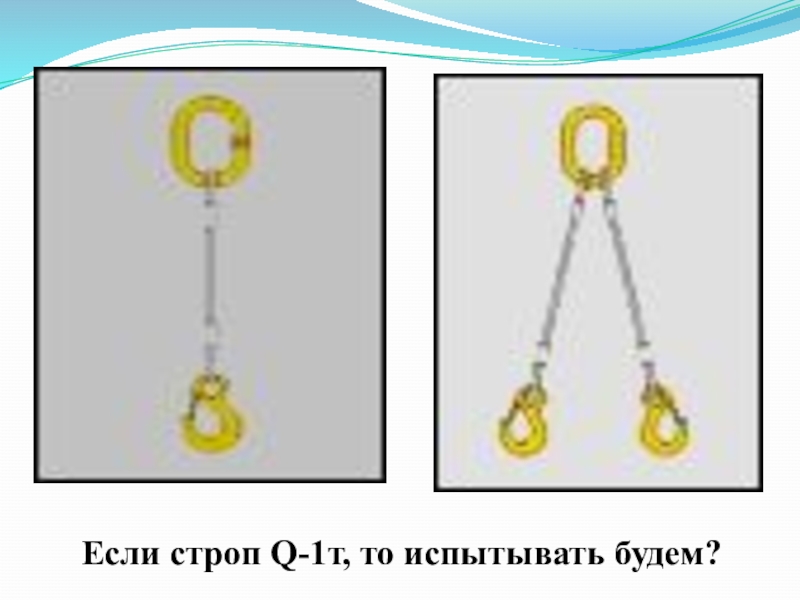

23. Стропы испытывают статической нагрузкой, на 25% превышающей грузоподъемность данного стропа, их ветви должны быть расположены под углом 90° друг к другу.

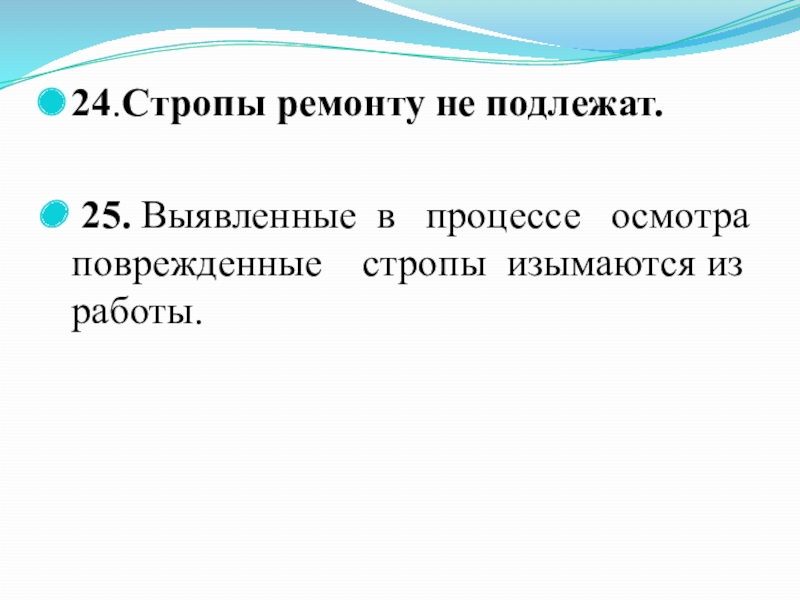

поврежденные стропы изымаются из работы.
