Презентация, доклад по МДК02.01 Техника и технология РДС покрытыми электродами

электродами Преподаватель Романенко А.И.

Техника наплавки швов и технология ручной дуговой сварки.

Тема

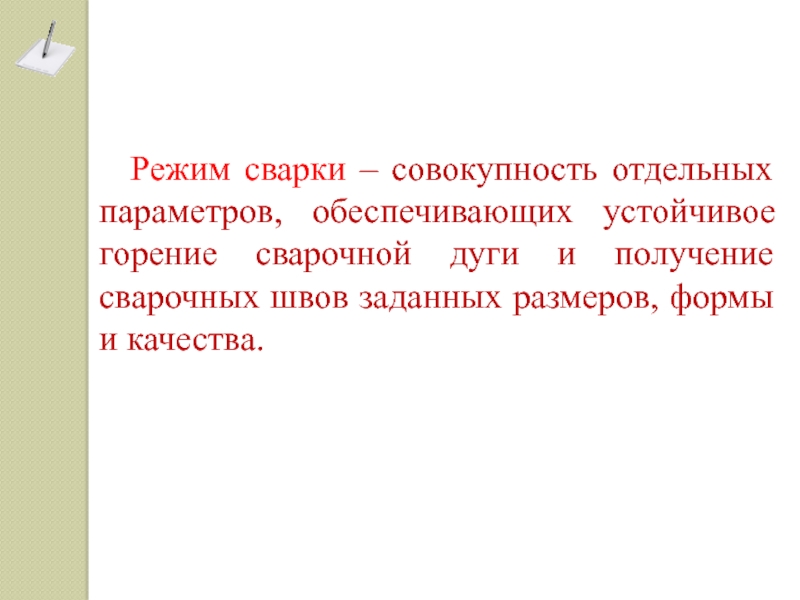

дуги и получение сварочных швов заданных размеров, формы и качества.

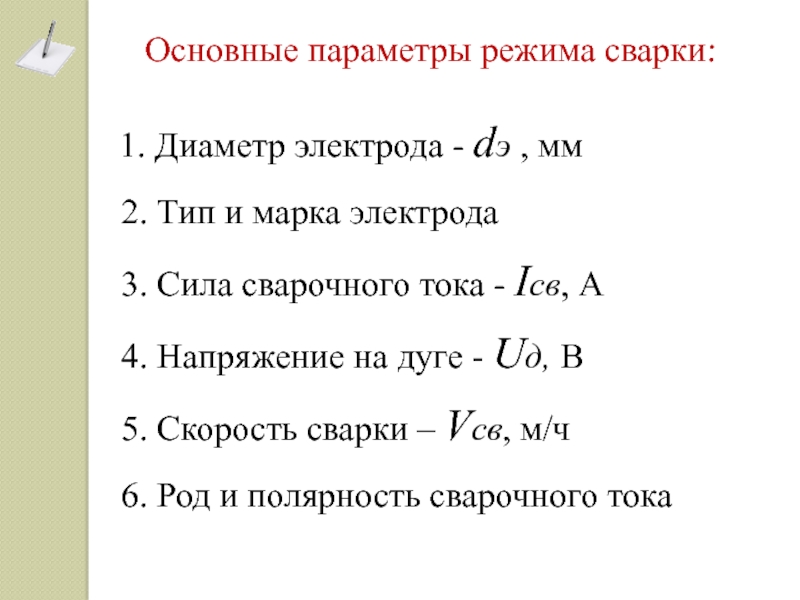

на дуге - Uд, В

5. Скорость сварки – Vсв, м/ч

6. Род и полярность сварочного тока

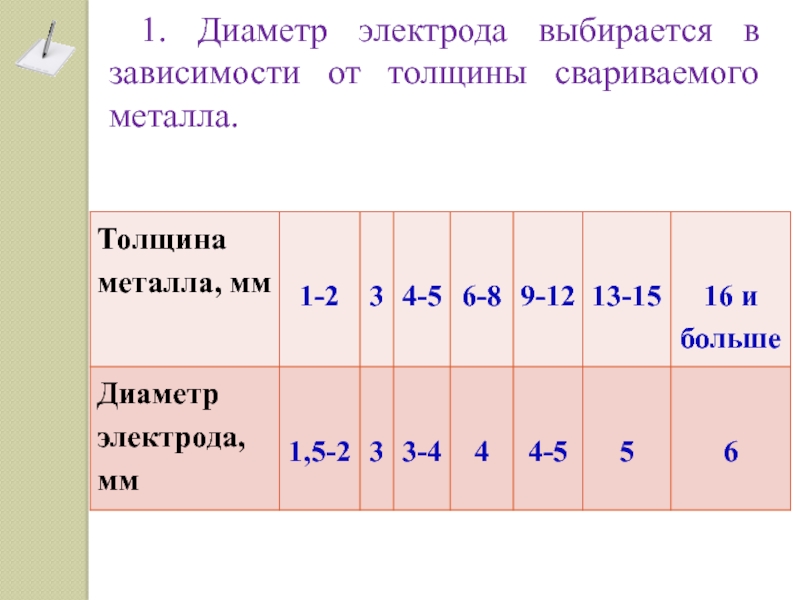

1. Диаметр электрода - dэ , мм

2. Тип и марка электрода

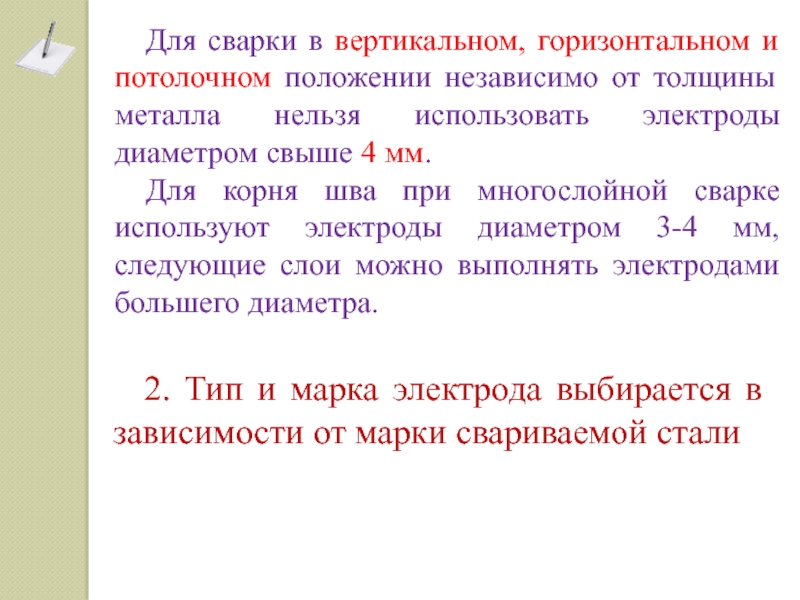

металла нельзя использовать электроды диаметром свыше 4 мм.
Для корня шва при многослойной сварке используют электроды диаметром 3-4 мм, следующие слои можно выполнять электродами большего диаметра.

2. Тип и марка электрода выбирается в зависимости от марки свариваемой стали

в пространстве.

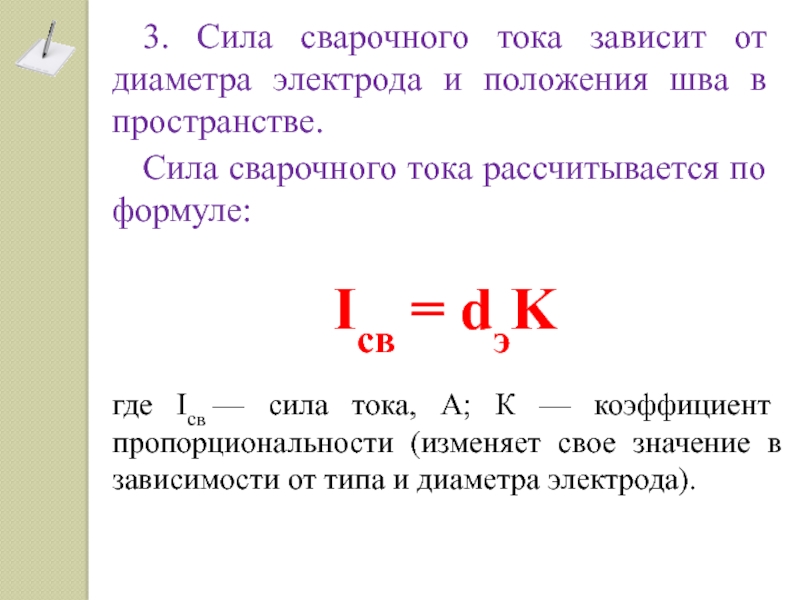

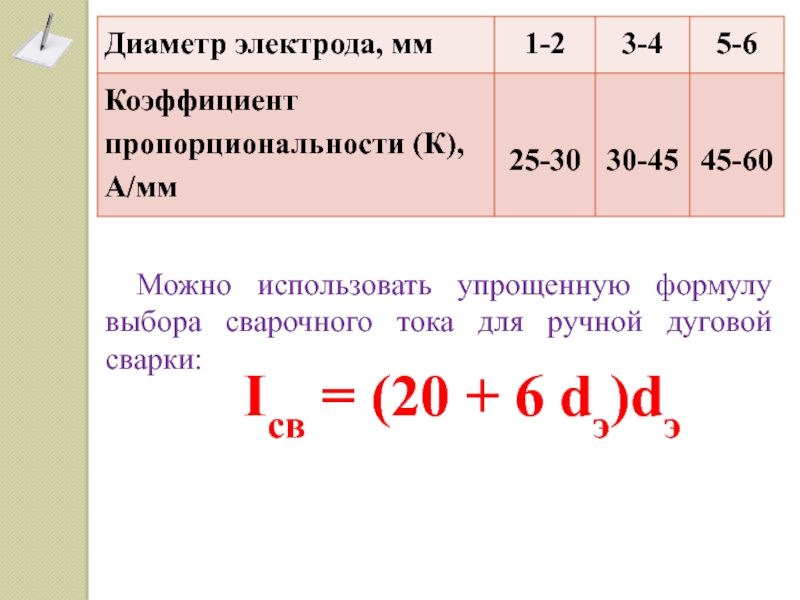

Сила сварочного тока рассчитывается по формуле:

где Iсв — сила тока, А; К — коэффициент пропорциональности (изменяет свое значение в зависимости от типа и диаметра электрода).

Iсв = dэK

(20 + 6 dэ)dэ

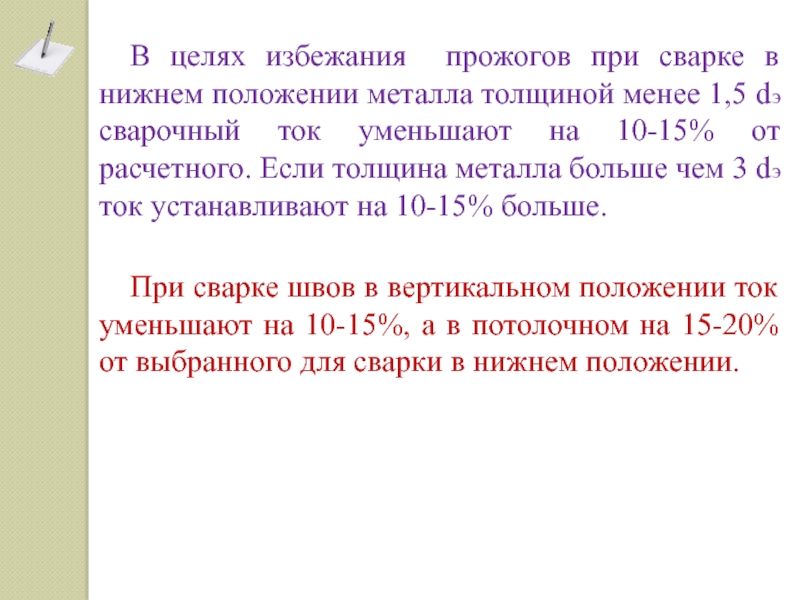

менее 1,5 dэ сварочный ток уменьшают на 10-15% от расчетного. Если толщина металла больше чем 3 dэ ток устанавливают на 10-15% больше.

При сварке швов в вертикальном положении ток уменьшают на 10-15%, а в потолочном на 15-20% от выбранного для сварки в нижнем положении.

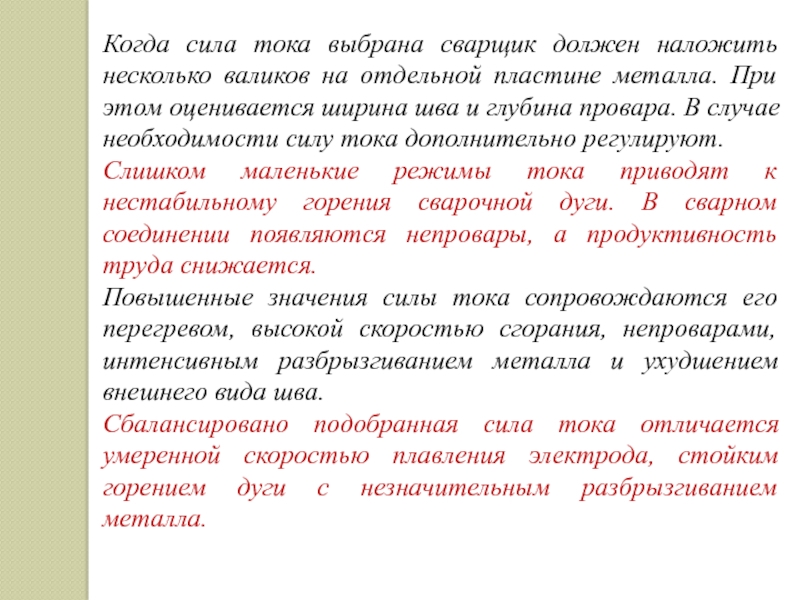

пластине металла. При этом оценивается ширина шва и глубина провара. В случае необходимости силу тока дополнительно регулируют.
Слишком маленькие режимы тока приводят к нестабильному горения сварочной дуги. В сварном соединении появляются непровары, а продуктивность труда снижается.
Повышенные значения силы тока сопровождаются его перегревом, высокой скоростью сгорания, непроварами, интенсивным разбрызгиванием металла и ухудшением внешнего вида шва.
Сбалансировано подобранная сила тока отличается умеренной скоростью плавления электрода, стойким горением дуги с незначительным разбрызгиванием металла.

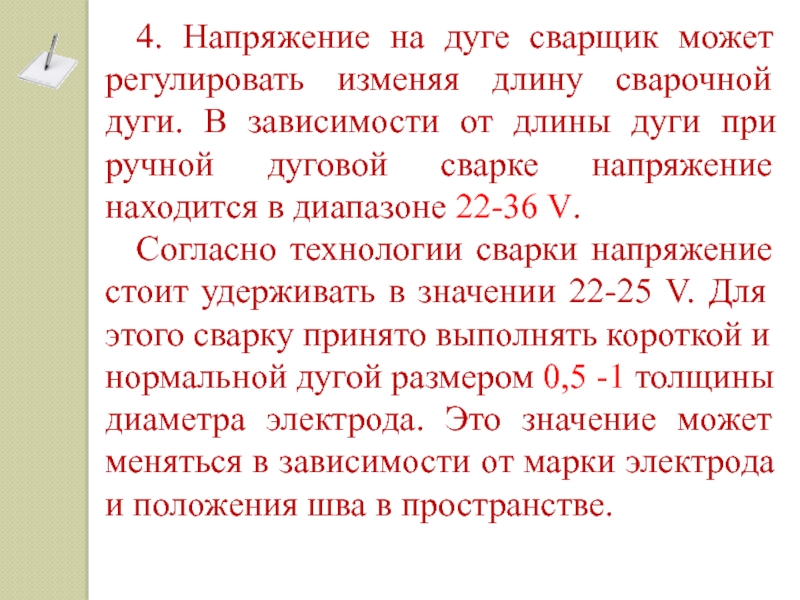

В зависимости от длины дуги при ручной дуговой сварке напряжение находится в диапазоне 22-36 V.
Согласно технологии сварки напряжение стоит удерживать в значении 22-25 V. Для этого сварку принято выполнять короткой и нормальной дугой размером 0,5 -1 толщины диаметра электрода. Это значение может меняться в зависимости от марки электрода и положения шва в пространстве.

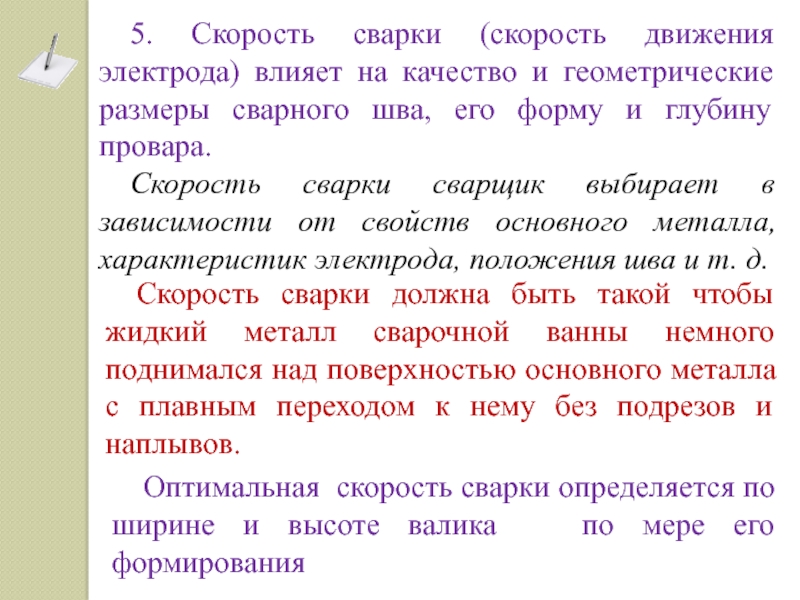

размеры сварного шва, его форму и глубину провара.
Скорость сварки сварщик выбирает в зависимости от свойств основного металла, характеристик электрода, положения шва и т. д.

Скорость сварки должна быть такой чтобы жидкий металл сварочной ванны немного поднимался над поверхностью основного металла с плавным переходом к нему без подрезов и наплывов.

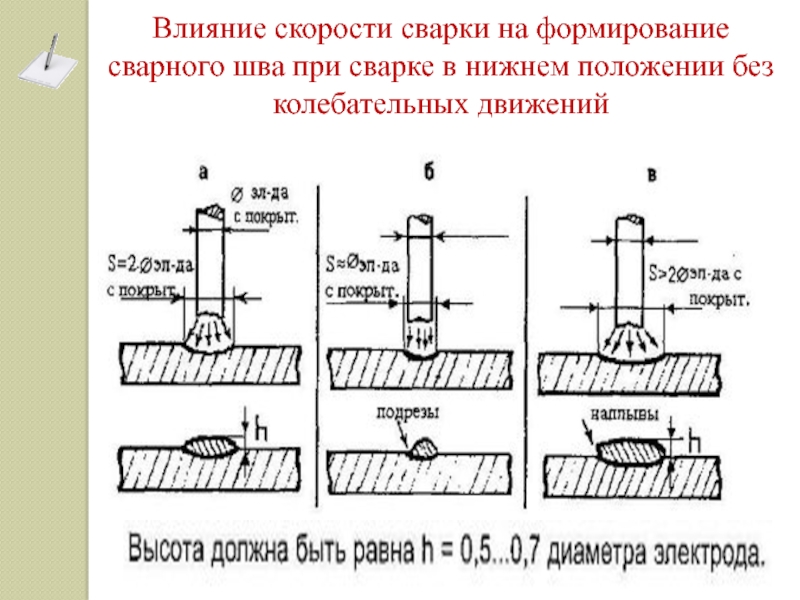

Оптимальная скорость сварки определяется по ширине и высоте валика по мере его формирования

положении без колебательных движений
