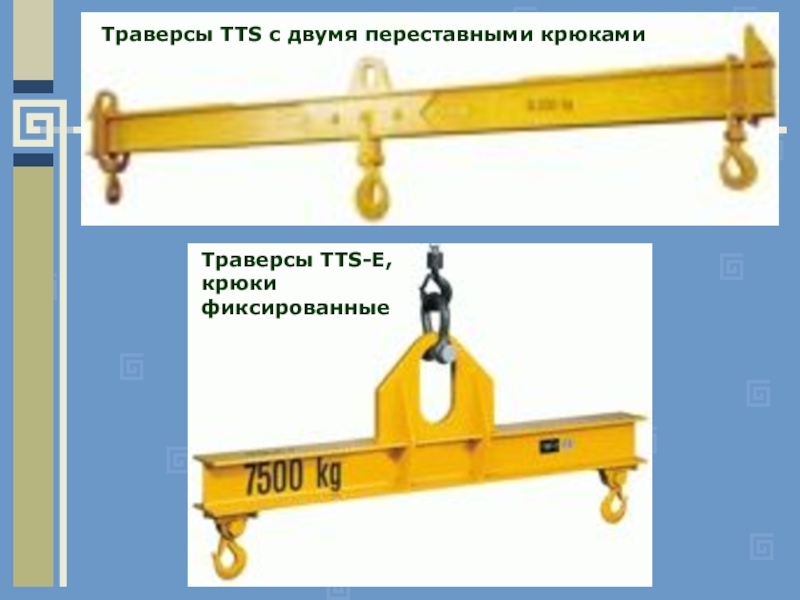

- 4. Траверсы TTS с двумя переставными крюкамиТраверсы TTS-E, крюки фиксированные

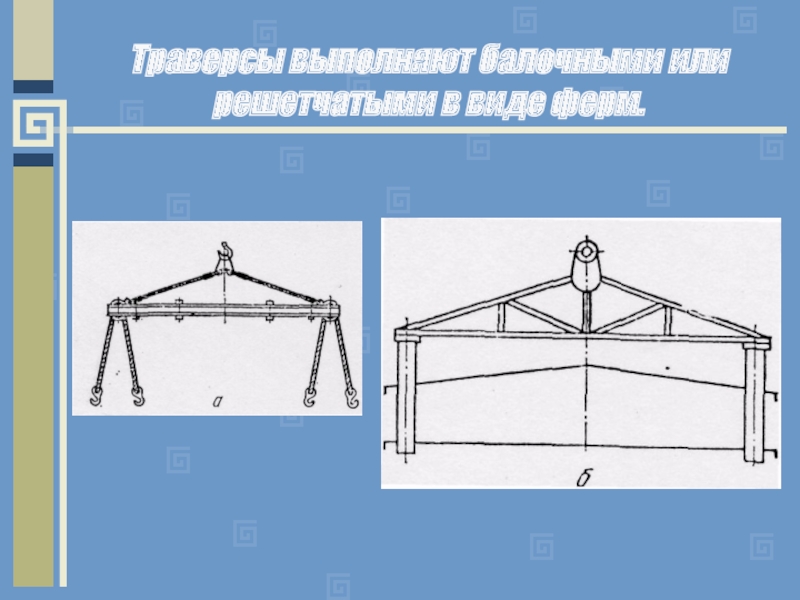

- 5. Траверсы выполняют балочными или решетчатыми в виде ферм.
- 6. Траверсы выполняют балочнымиБалочные траверсы изготавливают из труб

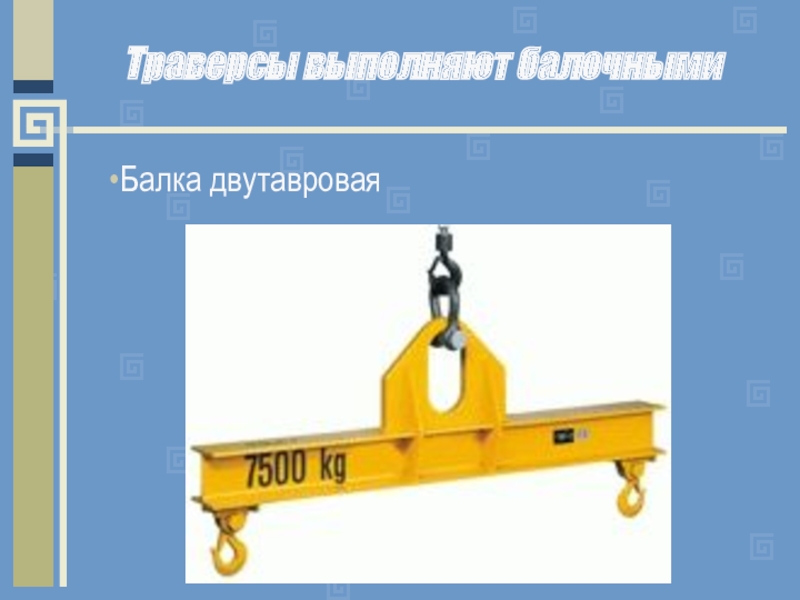

- 7. Траверсы выполняют балочнымиБалка двутавровая

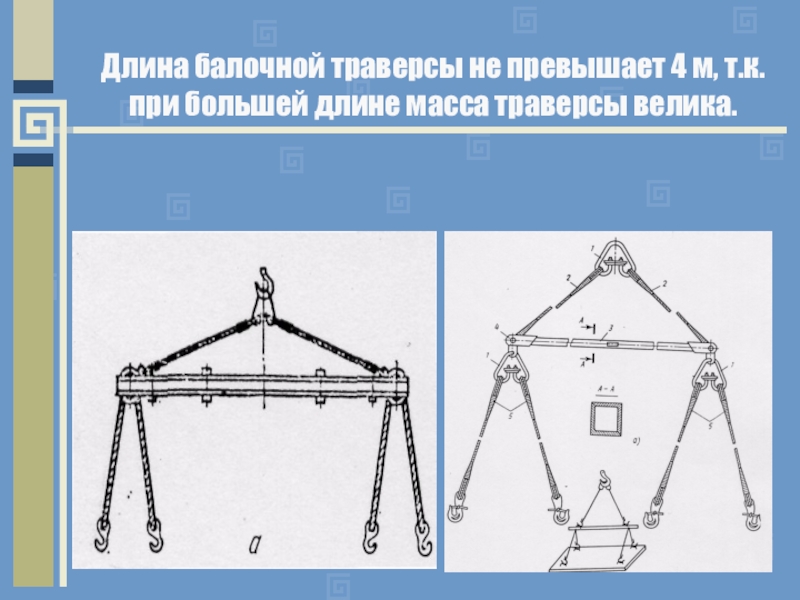

- 8. Длина балочной траверсы не превышает 4 м, т.к. при большей длине масса траверсы велика.
- 9. Решетчатые траверсы длиной более 4 м
- 10. Составная балочная траверса позволяет изменять рабочую длину траверсы, но при этом теряется время на переналадку.
- 11. Траверсы навешивают на крюк при помощи пальца,
- 12. Траверса навешивается на крюк при помощи гибких тяг, присоединяемых шарнирно.
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Новый кран 30 (15+15) т производства «Уралкран» г. Челябинск с вакуумными захватами «VACULIFT» Германия
- 18. Траверса с магнитами в ЭСПЦ
- 19. Слайд 19
- 20. Слайд 20

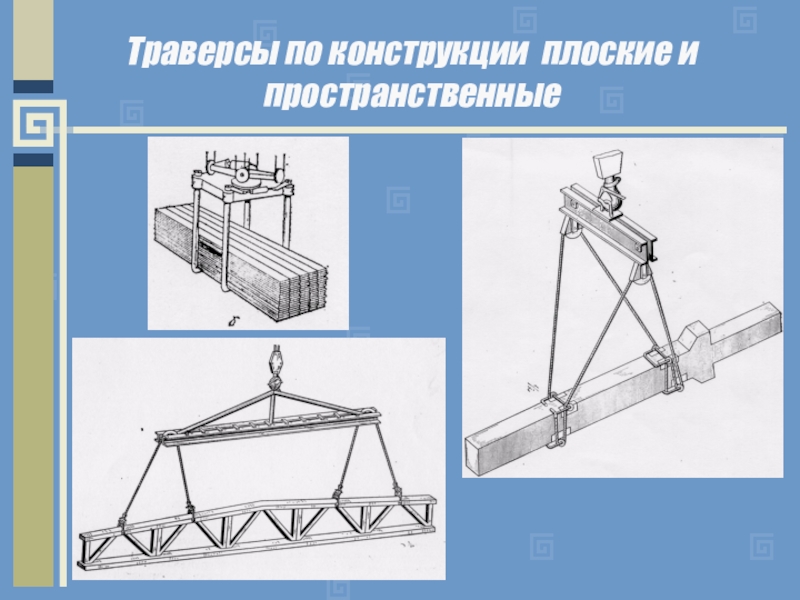

- 21. Траверсы по конструкции плоские и пространственные
- 22. Траверса
- 23. Балансирные траверсыБалансирные траверсы имеют канатные стропы, которые
- 24. Траверсы для подъема длиномерного груза и
- 25. Траверсы бракуютЕсли обнаружены следующие признаки:Трещины, изгибы, изломы
- 26. Слайд 26
- 27. Вакуумная траверса фирмы «VACULIFT» (Германия) в ТЭСЦ
- 28. Слайд 28
- 29. Q – 750 кг,компрессор
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Траверсы для мешковТраверса крестообразнаяТраверсы для мешков TTB
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Траверсы для подъема ящиковТраверсы для подъема ящиков

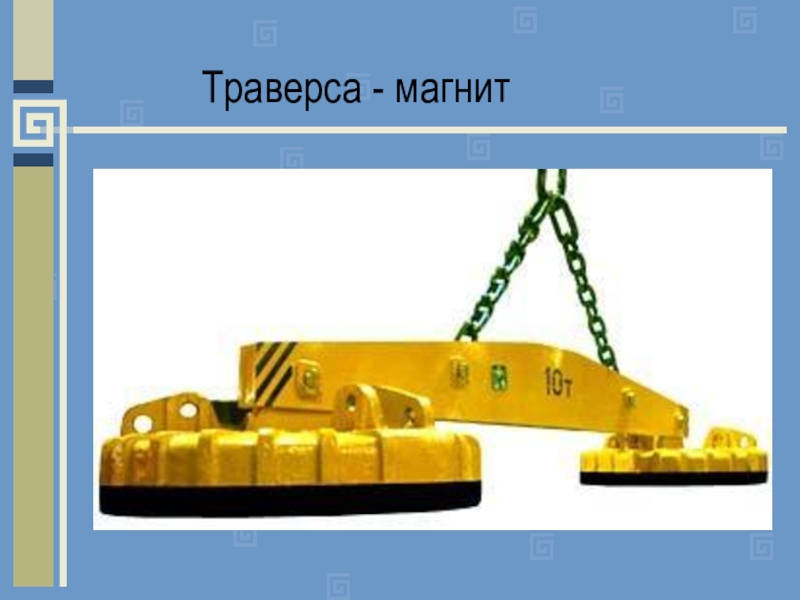

- 39. Траверса - магнит
- 40. Траверса - магнит
- 41. ТраверсыТраверсы предназначены для установки одного или более
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Слайд 46
- 47. Слайд 47
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55
- 56. Слайд 56
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Слайд 60
- 61. Слайд 61
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64

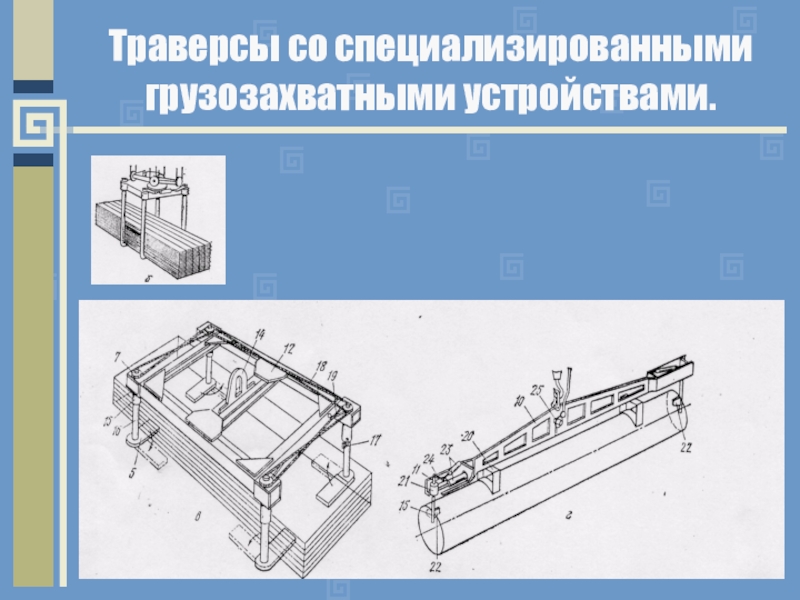

- 65. Траверсы со специализированными грузозахватными устройствами.
- 66. Траверса для подъёма ж.б. плит большого размера.
- 67. Траверса с механизмом вращения для ориентирования груза.
- 68. Траверсы для лесоматериалов
- 69. Слайд 69
- 70. Слайд 70
- 71. Слайд 71
- 72. Задание на дом:Я.И. Оберман Стропальное дело Глава 5 ξ 9 стр. 126-128
Траверсы, их назначение.Цель урока: Дать понятие о траверсе и её назначении

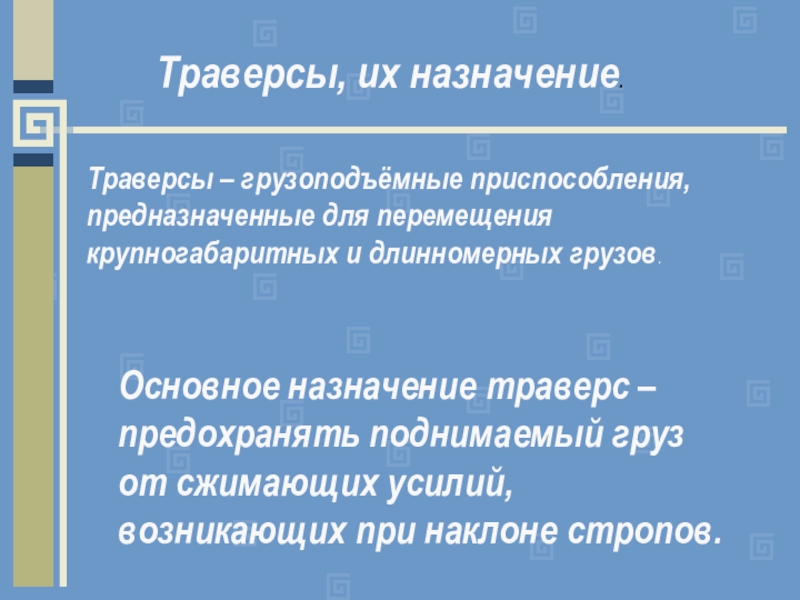

Слайд 3Траверсы – грузоподъёмные приспособления, предназначенные для перемещения крупногабаритных и длинномерных грузов.
Траверсы,
их назначение.
Основное назначение траверс –
предохранять поднимаемый груз от сжимающих усилий, возникающих при наклоне стропов.

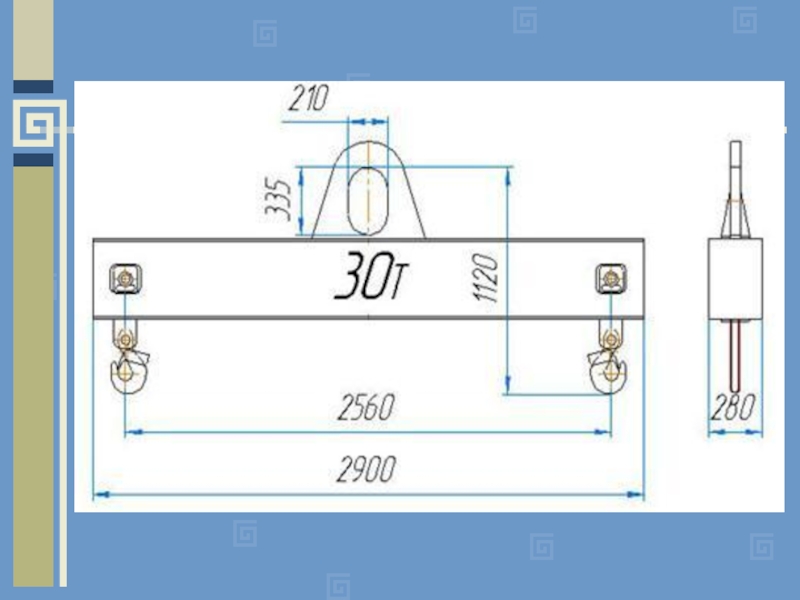

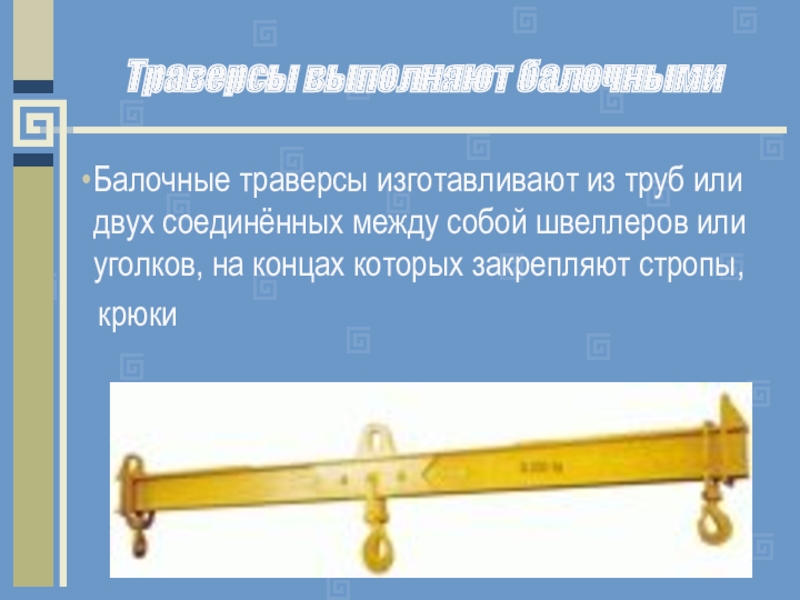

Слайд 6Траверсы выполняют балочными
Балочные траверсы изготавливают из труб или двух соединённых между
собой швеллеров или уголков, на концах которых закрепляют стропы,
крюки
крюки

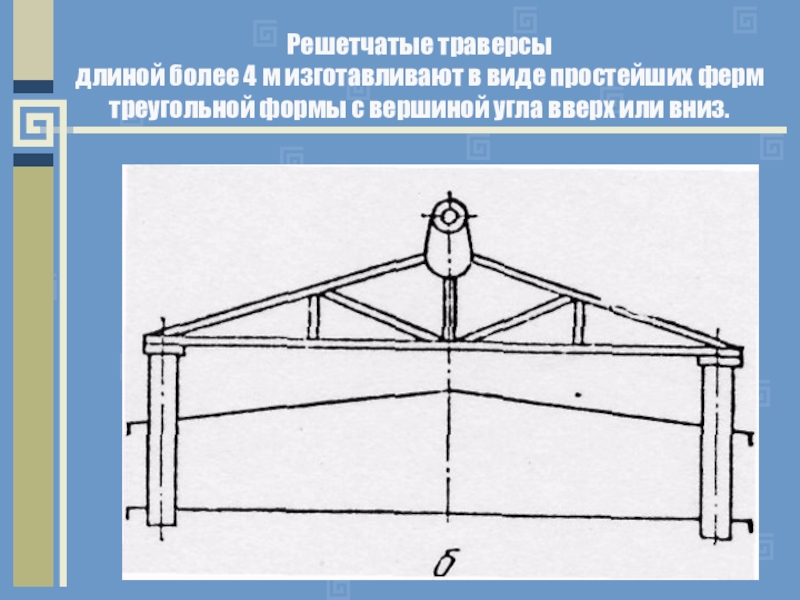

Слайд 9Решетчатые траверсы длиной более 4 м изготавливают в виде простейших ферм
треугольной формы с вершиной угла вверх или вниз.

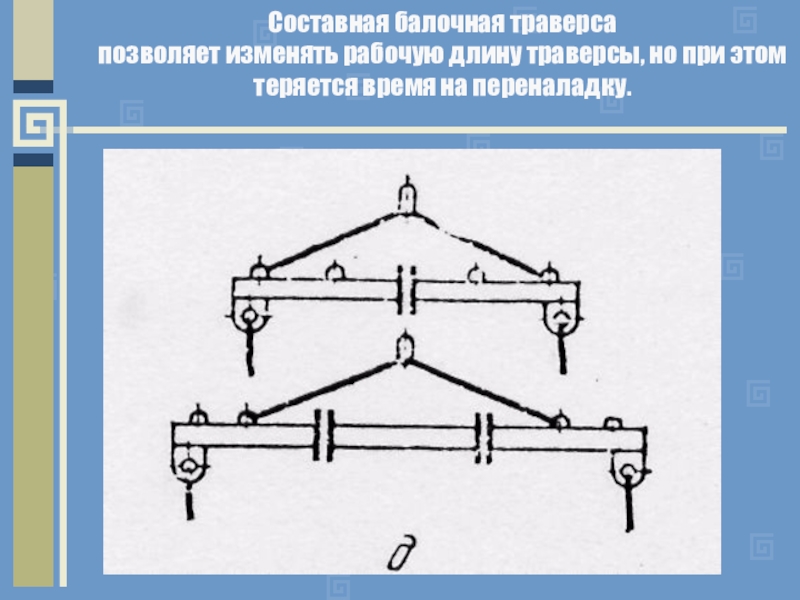

Слайд 10Составная балочная траверса позволяет изменять рабочую длину траверсы, но при этом
теряется время на переналадку.

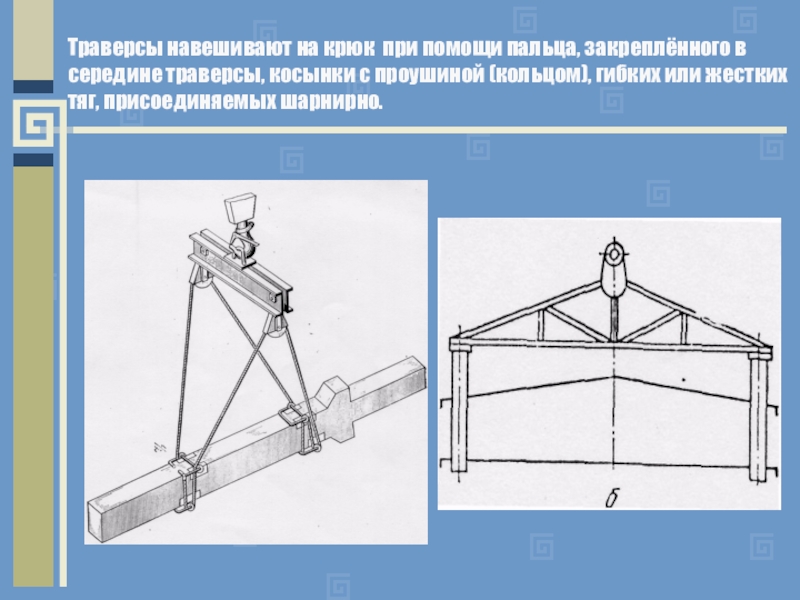

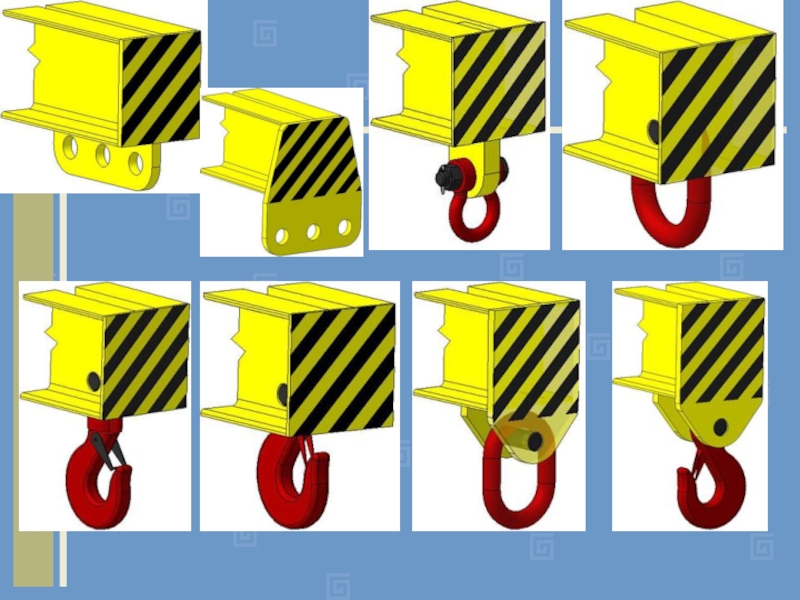

Слайд 11Траверсы навешивают на крюк при помощи пальца, закреплённого в середине траверсы,
косынки с проушиной (кольцом), гибких или жестких тяг, присоединяемых шарнирно.

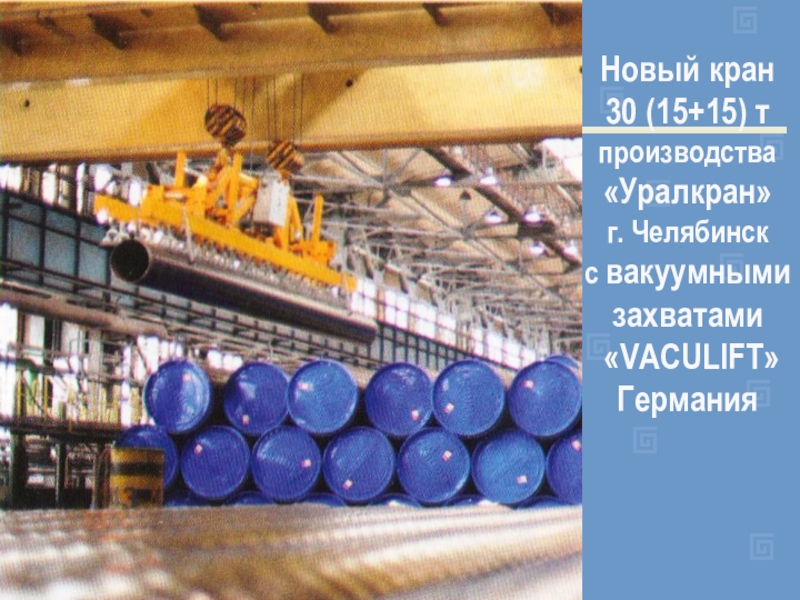

Слайд 17Новый кран
30 (15+15) т
производства «Уралкран»
г. Челябинск
с вакуумными
захватами
«VACULIFT» Германия
«VACULIFT» Германия

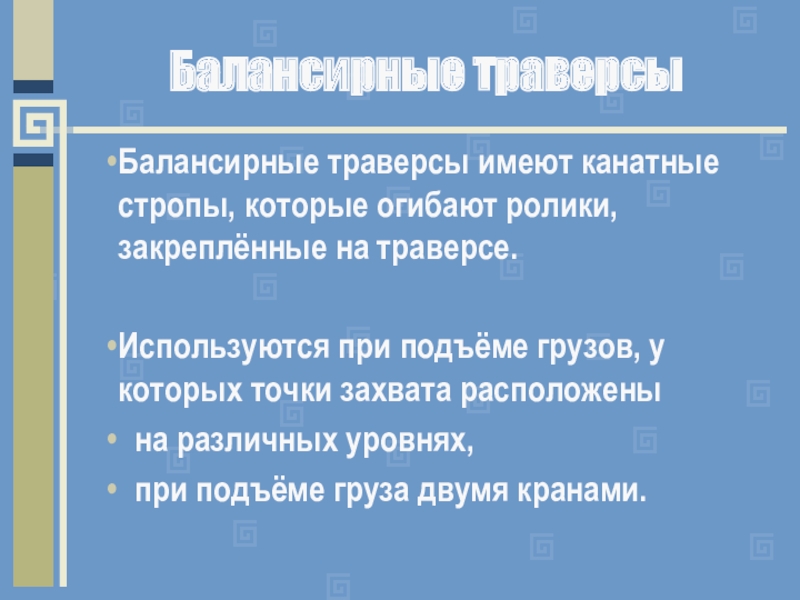

Слайд 23Балансирные траверсы
Балансирные траверсы имеют канатные стропы, которые огибают ролики, закреплённые на
траверсе.
Используются при подъёме грузов, у которых точки захвата расположены
на различных уровнях,
при подъёме груза двумя кранами.
Используются при подъёме грузов, у которых точки захвата расположены
на различных уровнях,
при подъёме груза двумя кранами.

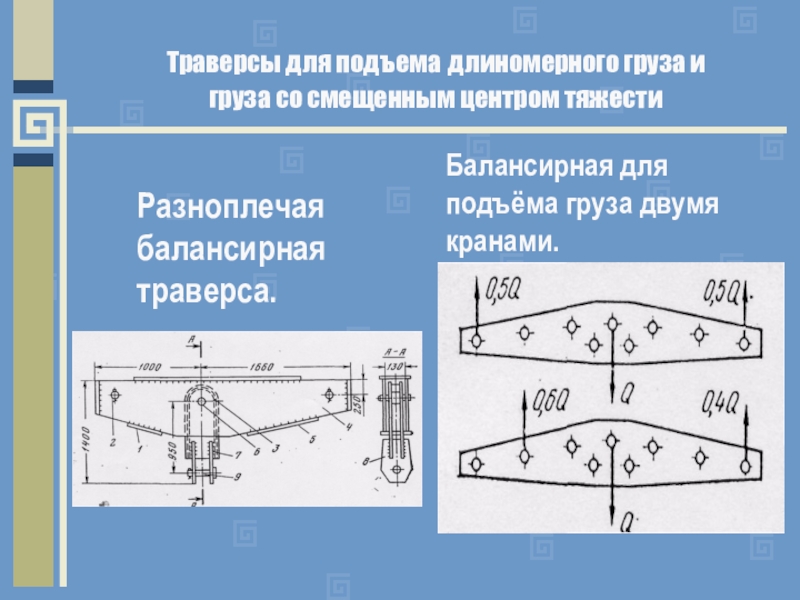

Слайд 24Траверсы для подъема длиномерного груза и
груза со смещенным центром тяжести
Разноплечая
балансирная траверса.
Балансирная для подъёма груза двумя кранами.

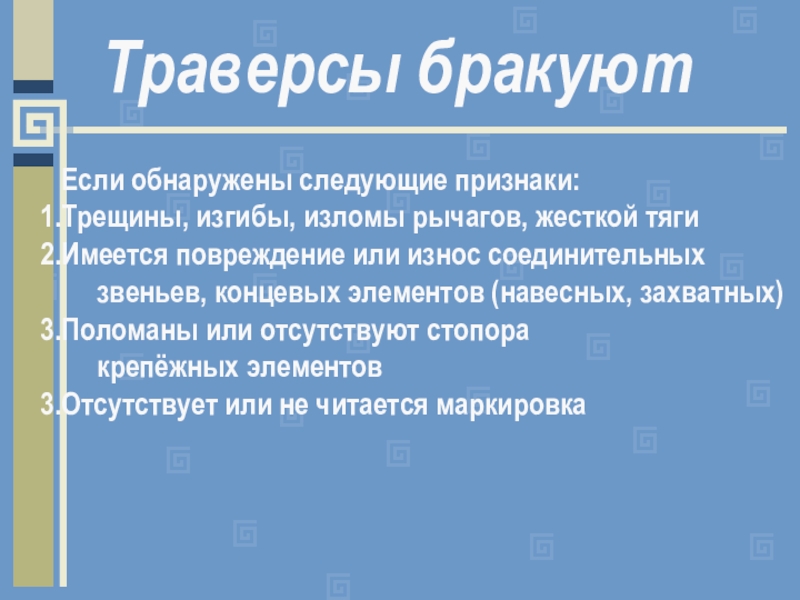

Слайд 25Траверсы бракуют
Если обнаружены следующие признаки:
Трещины, изгибы, изломы рычагов, жесткой тяги
Имеется повреждение
или износ соединительных
звеньев, концевых элементов (навесных, захватных)
Поломаны или отсутствуют стопора
крепёжных элементов
Отсутствует или не читается маркировка
звеньев, концевых элементов (навесных, захватных)
Поломаны или отсутствуют стопора
крепёжных элементов
Отсутствует или не читается маркировка

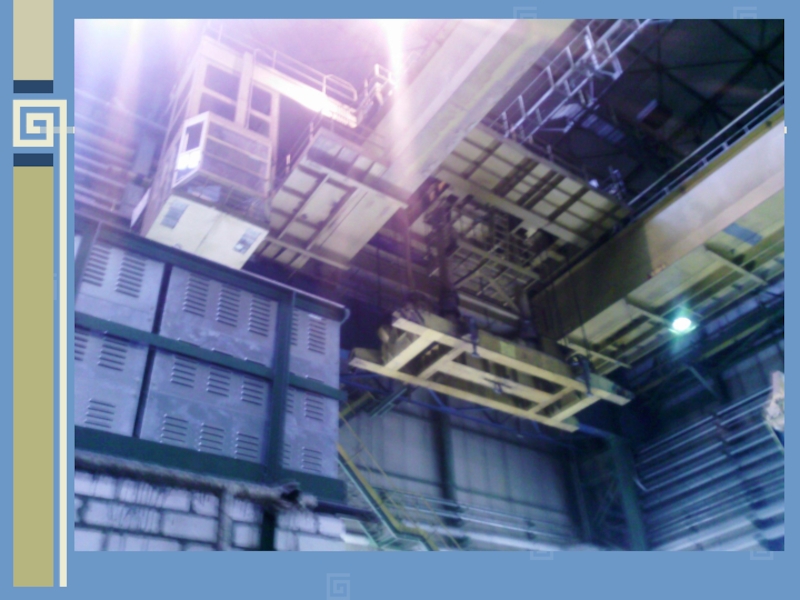

Слайд 27Вакуумная траверса фирмы «VACULIFT» (Германия)
в ТЭСЦ на кранах №7 и
22
расположенные в четвертом пролёте
расположенные в четвертом пролёте
Слайд 33Траверсы для мешков
Траверса
крестообразная
Траверсы для мешков TTB
Крестообразная траверса с крюками для
навешивания и транспортирования больших мешков.

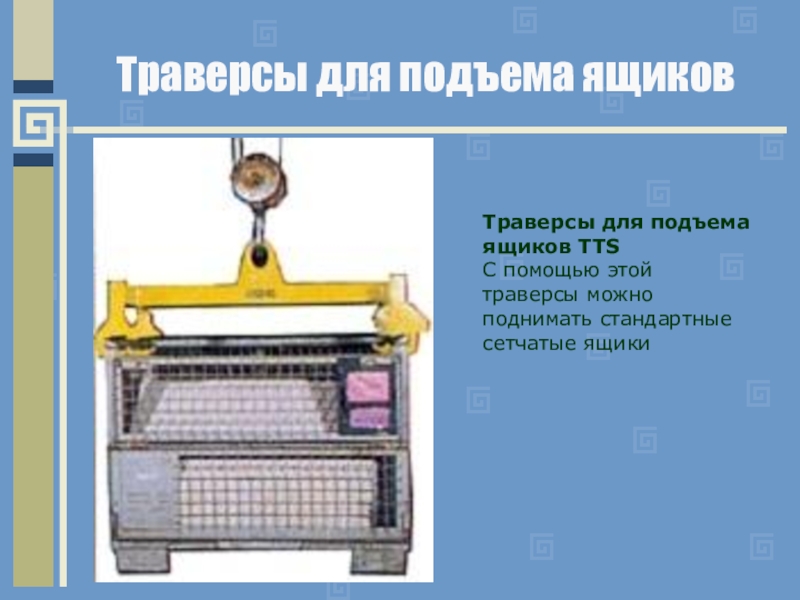

Слайд 38Траверсы для подъема ящиков
Траверсы для подъема ящиков TTS
С помощью этой траверсы
можно поднимать стандартные сетчатые ящики

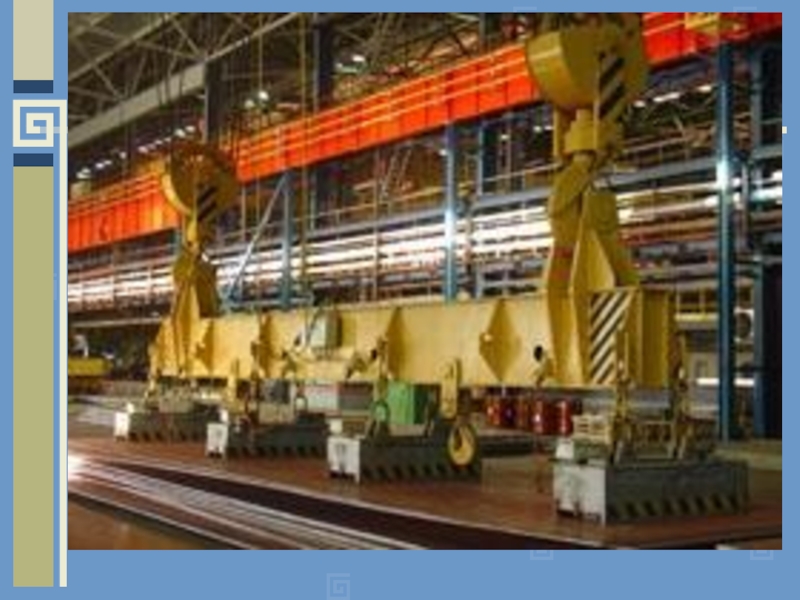

Слайд 41Траверсы
Траверсы предназначены для установки одного или более электромагнитов на кран для
подъема и транспортировки длинномерного металла, рельсов, слябов и других грузов.
