Презентация, доклад по МДК01.02. специальность 23.02.03 на темуКарданная передача заднеприводных автомобилей
Содержание
- 1. Презентация по МДК01.02. специальность 23.02.03 на темуКарданная передача заднеприводных автомобилей
- 2. Назначение карданной передачи.Принцип работы карданной передачи.Неисправности и способы устранения карданной передачиПлан.
- 3. Назначение карданной передачиКарданная передача заднеприводных автомобилей предназначена
- 4. Принцип работы карданной передачиIV - Карданная передача:
- 5. Шарниры с вилками и крестовинами обеспечивают возможность
- 6. Шлицевое соединение компенсирует линейное перемещение карданной передачи
- 7. Эластичная муфта принимает на себя ударную волну,
- 8. Неисправности и способы устранения карданной передачи
- 9. Неисправности и способы устранения карданной передачиПричинаПотеряна балансировочная
- 10. Неисправности и способы устранения карданной передачи4. Износ
- 11. Неисправности и способы устранения карданной передачиПричиныПроворачивание колпачка
- 12. 1.В.И.Карагодин,Н.Н.Митрохин Ремонт автомобилей и двигателей-Москва,Академия-2014г.2.В.М. Власов, С.В.
Назначение карданной передачи.Принцип работы карданной передачи.Неисправности и способы устранения карданной передачиПлан.

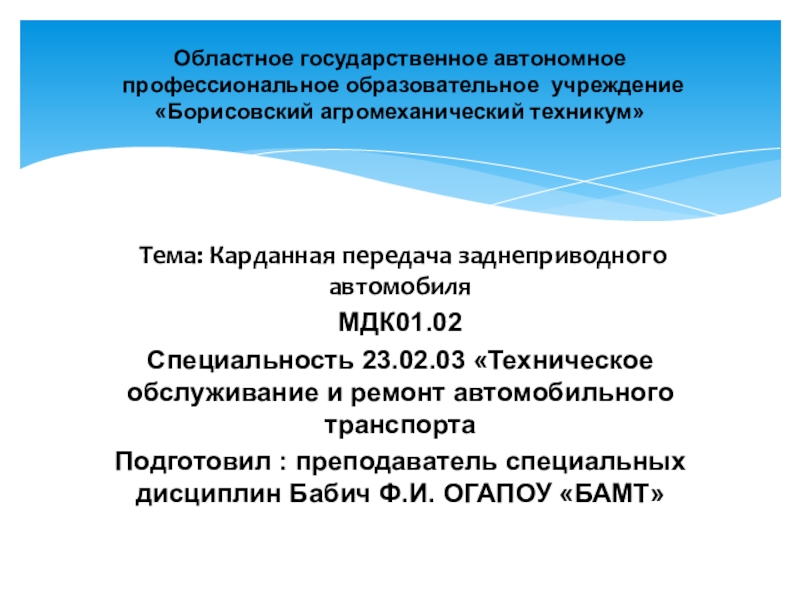

Слайд 1 Тема: Карданная передача заднеприводного автомобиля
МДК01.02
Специальность 23.02.03 «Техническое обслуживание и ремонт
автомобильного транспорта
Подготовил : преподаватель специальных дисциплин Бабич Ф.И. ОГАПОУ «БАМТ»
Подготовил : преподаватель специальных дисциплин Бабич Ф.И. ОГАПОУ «БАМТ»

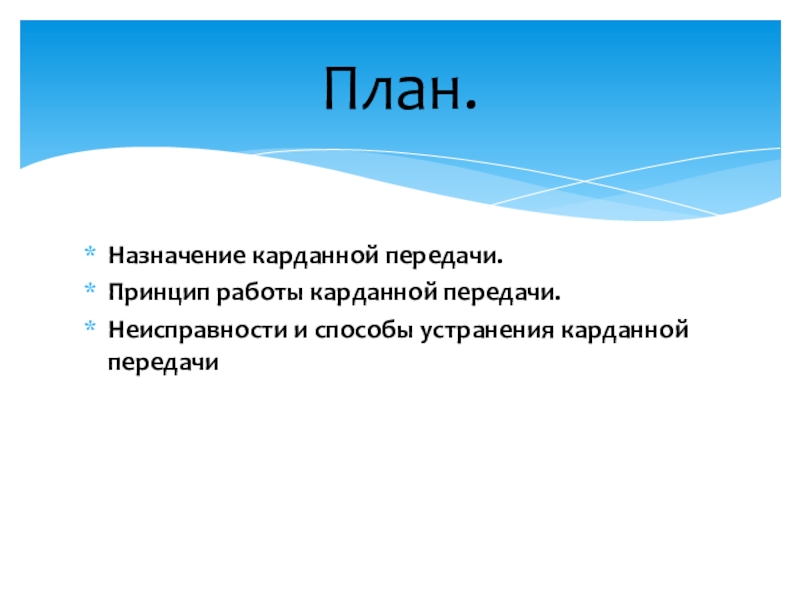

Слайд 2Назначение карданной передачи.
Принцип работы карданной передачи.
Неисправности и способы устранения карданной передачи
План.
Слайд 3Назначение карданной передачи
Карданная передача заднеприводных автомобилей предназначена для передачи крутящего момента
от вторичного вала коробки передач к главной передаче под изменяющимся углом.

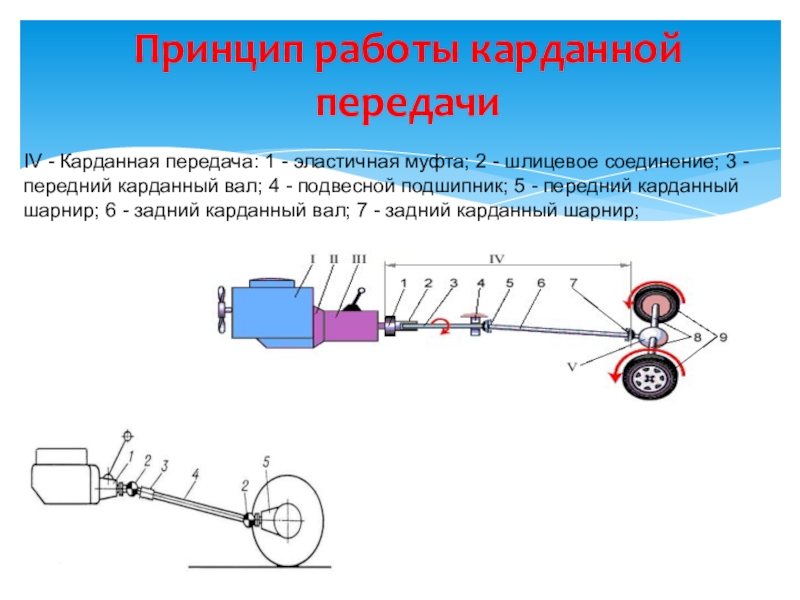

Слайд 4Принцип работы карданной передачи
IV - Карданная передача: 1 - эластичная муфта;
2 - шлицевое соединение; 3 - передний карданный вал; 4 - подвесной подшипник; 5 - передний карданный шарнир; 6 - задний карданный вал; 7 - задний карданный шарнир;

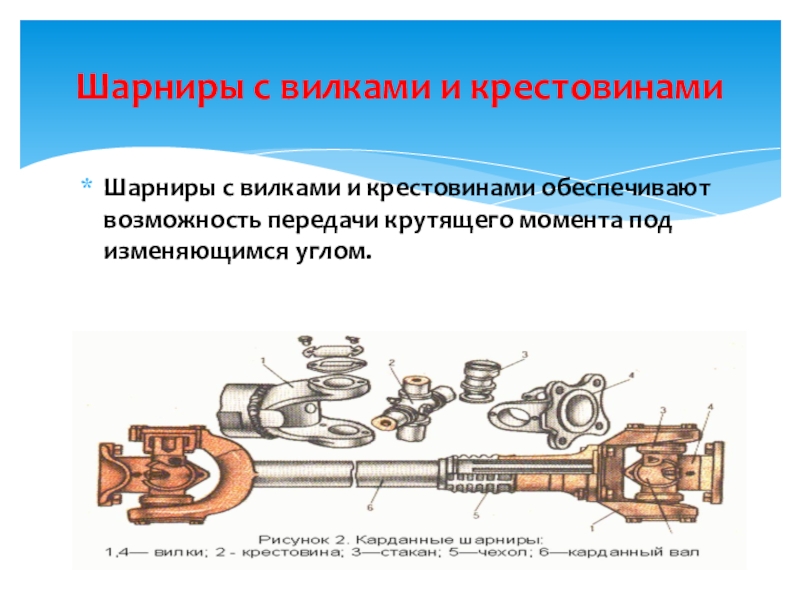

Слайд 5Шарниры с вилками и крестовинами обеспечивают возможность передачи крутящего момента под
изменяющимся углом.
Шарниры с вилками и крестовинами
Слайд 6Шлицевое соединение компенсирует линейное перемещение карданной передачи относительно кузова автомобиля при
изменении угла передачи крутящего момента.
Шлицевое соединения

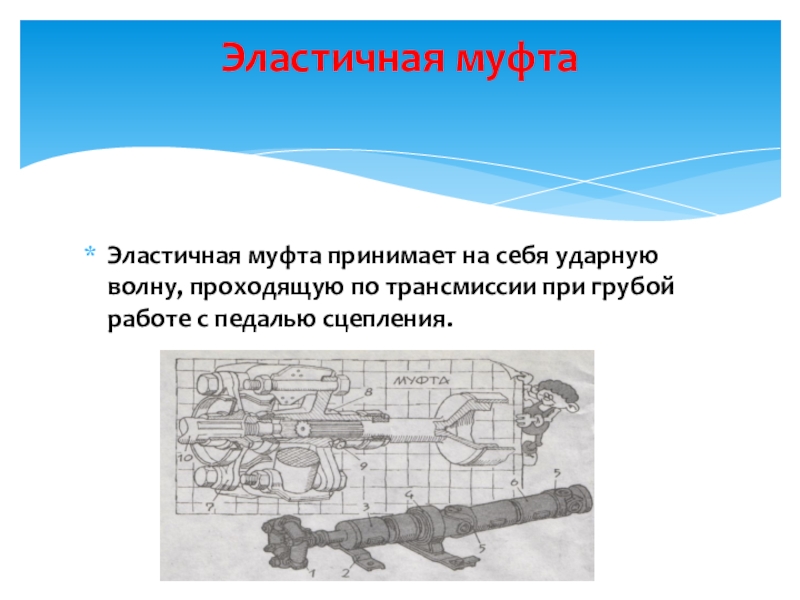

Слайд 7Эластичная муфта принимает на себя ударную волну, проходящую по трансмиссии при
грубой работе с педалью сцепления.
Эластичная муфта

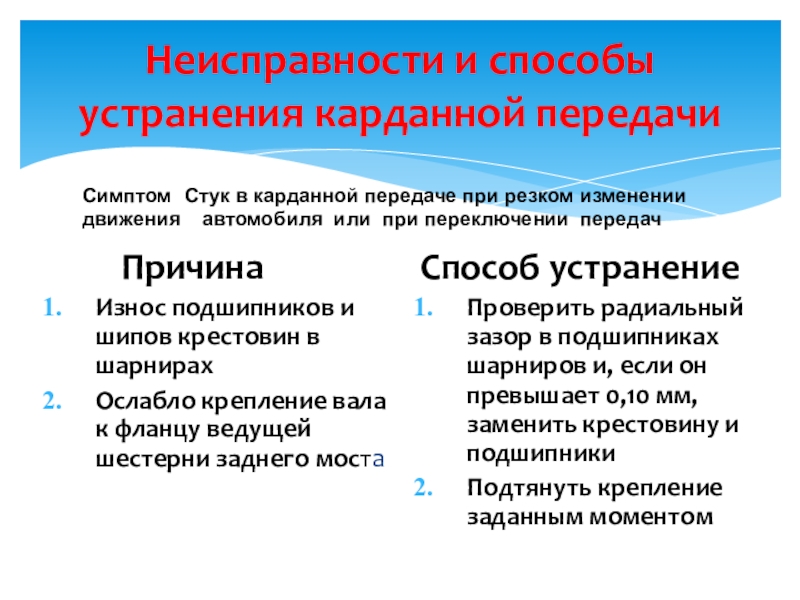

Слайд 8Неисправности и способы устранения карданной передачи
Причина
Износ
подшипников и шипов крестовин в шарнирах
Ослабло крепление вала к фланцу ведущей шестерни заднего моста
Ослабло крепление вала к фланцу ведущей шестерни заднего моста
Способ устранение
Проверить радиальный зазор в подшипниках шарниров и, если он превышает 0,10 мм, заменить крестовину и подшипники
Подтянуть крепление заданным моментом
Симптом: Стук в карданной передаче при резком изменении движения автомобиля или при переключении передач

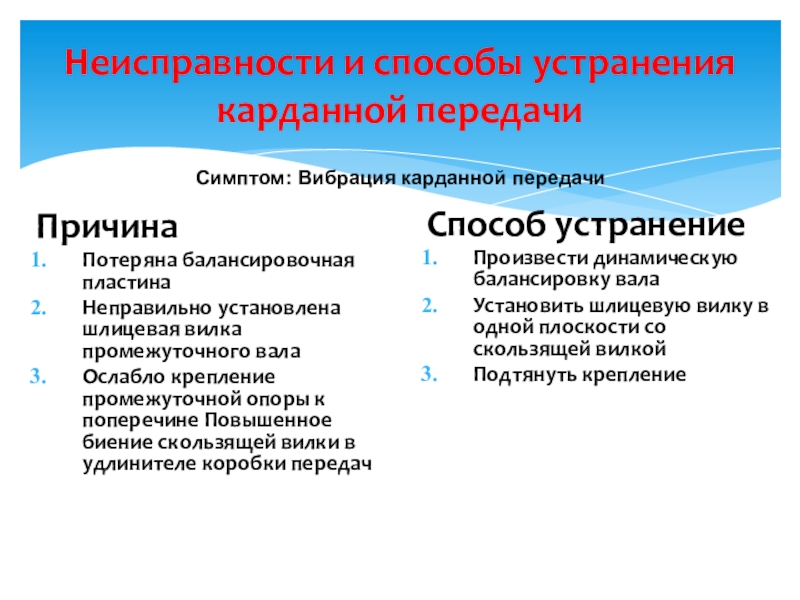

Слайд 9Неисправности и способы устранения карданной передачи
Причина
Потеряна балансировочная пластина
Неправильно установлена шлицевая вилка
промежуточного вала
Ослабло крепление промежуточной опоры к поперечине Повышенное биение скользящей вилки в удлинителе коробки передач
Ослабло крепление промежуточной опоры к поперечине Повышенное биение скользящей вилки в удлинителе коробки передач
Способ устранение
Произвести динамическую балансировку вала
Установить шлицевую вилку в одной плоскости со скользящей вилкой
Подтянуть крепление
Симптом: Вибрация карданной передачи

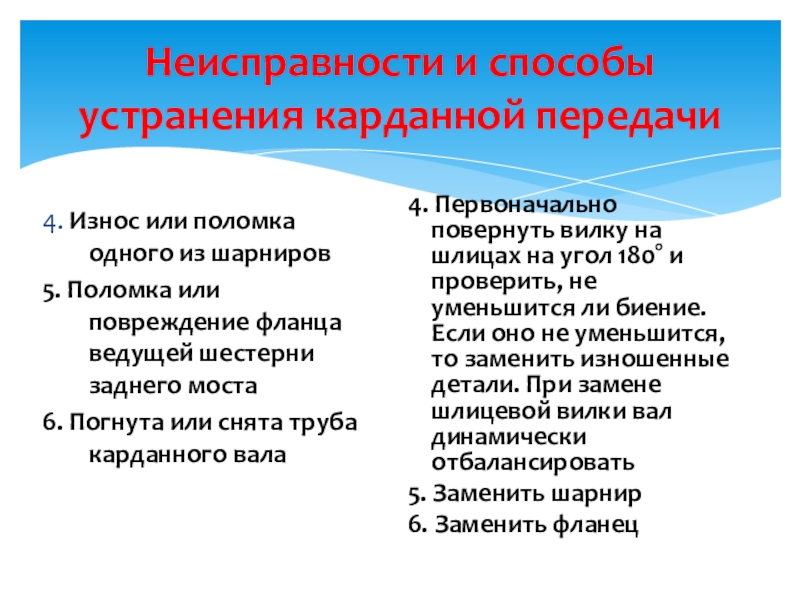

Слайд 10Неисправности и способы устранения карданной передачи
4. Износ или поломка одного из
шарниров
5. Поломка или повреждение фланца ведущей шестерни заднего моста
6. Погнута или снята труба карданного вала
5. Поломка или повреждение фланца ведущей шестерни заднего моста
6. Погнута или снята труба карданного вала
4. Первоначально повернуть вилку на шлицах на угол 180° и проверить, не уменьшится ли биение. Если оно не уменьшится, то заменить изношенные детали. При замене шлицевой вилки вал динамически отбалансировать
5. Заменить шарнир
6. Заменить фланец

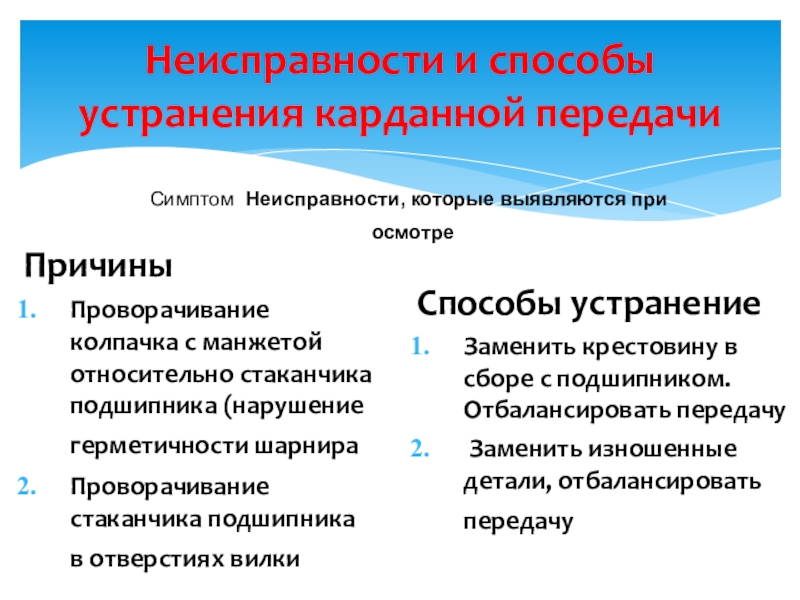

Слайд 11Неисправности и способы устранения карданной передачи
Причины
Проворачивание колпачка с манжетой относительно стаканчика
подшипника (нарушение герметичности шарнира
Проворачивание стаканчика подшипника в отверстиях вилки
Проворачивание стаканчика подшипника в отверстиях вилки
Способы устранение
Заменить крестовину в сборе с подшипником. Отбалансировать передачу
Заменить изношенные детали, отбалансировать передачу
Симптом: Неисправности, которые выявляются при
осмотре

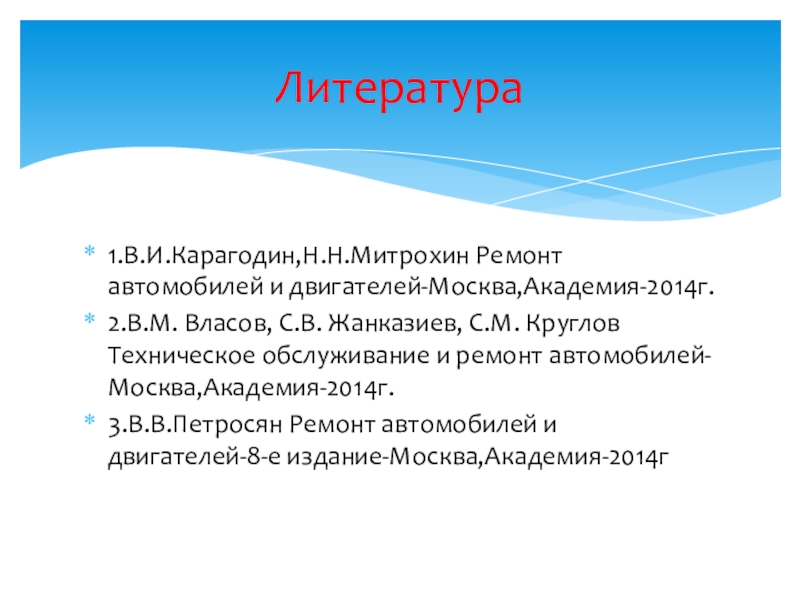

Слайд 121.В.И.Карагодин,Н.Н.Митрохин Ремонт автомобилей и двигателей-Москва,Академия-2014г.
2.В.М. Власов, С.В. Жанказиев, С.М. Круглов Техническое
обслуживание и ремонт автомобилей-Москва,Академия-2014г.
3.В.В.Петросян Ремонт автомобилей и двигателей-8-е издание-Москва,Академия-2014г
3.В.В.Петросян Ремонт автомобилей и двигателей-8-е издание-Москва,Академия-2014г
Литература
