Силовые трансформаторы в энергетике устанавливаются на заранее подготовленные стационарные площадки с прочными фундаментами. Для размещения на грунте могут монтироваться рельсы и катки.

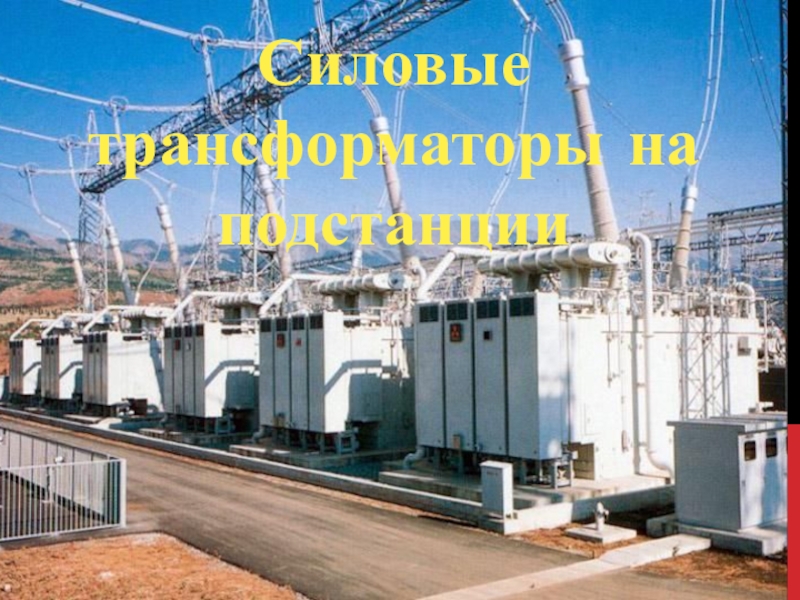

Слайд 1Силовые трансформаторы на подстанции

Силовые трансформаторы на подстанции

Слайд 2 Силовые трансформаторы в энергетике устанавливаются на заранее подготовленные стационарные площадки

с прочными фундаментами. Для размещения на грунте могут монтироваться рельсы и катки.
Силовые трансформаторы в энергетике устанавливаются на заранее подготовленные стационарные площадки с прочными фундаментами. Для размещения на

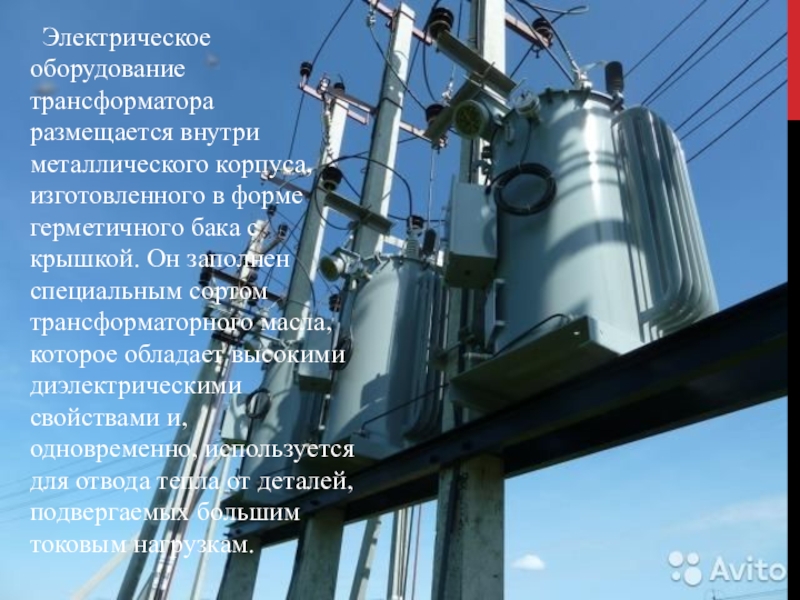

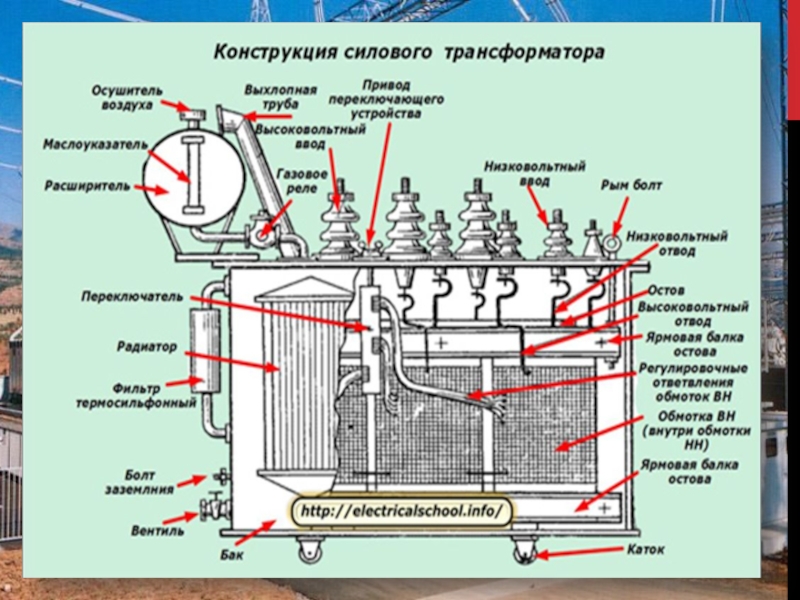

Слайд 4 Электрическое оборудование трансформатора размещается внутри металлического корпуса, изготовленного в форме

герметичного бака с крышкой. Он заполнен специальным сортом трансформаторного масла, которое обладает высокими диэлектрическими свойствами и, одновременно, используется для отвода тепла от деталей, подвергаемых большим токовым нагрузкам.
Электрическое оборудование трансформатора размещается внутри металлического корпуса, изготовленного в форме герметичного бака с крышкой. Он заполнен

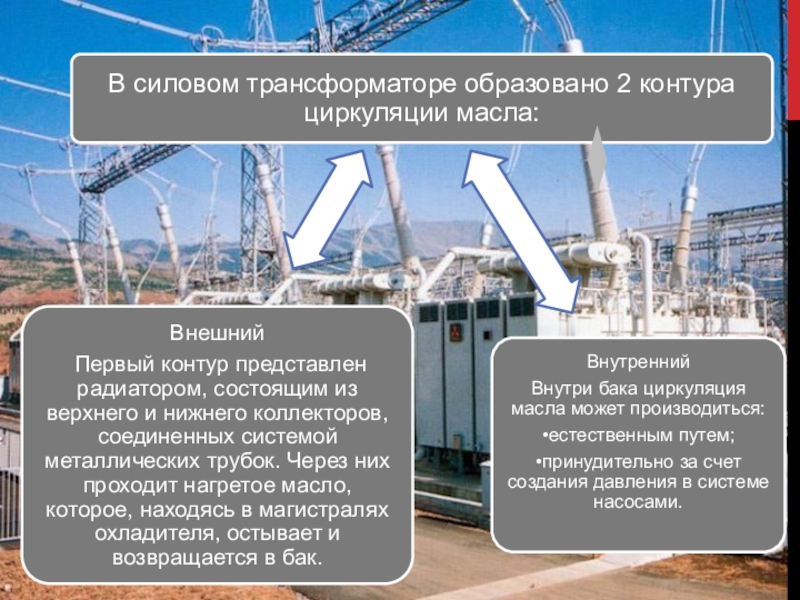

Слайд 6 Для залива/слива масла используются специальные задвижки и вкручивающаяся пробка,

а запорный вентиль, расположенный внизу бака, предназначен для отбора проб масла и последующего проведения его химического анализа.
Для залива/слива масла используются специальные задвижки и вкручивающаяся пробка, а запорный вентиль, расположенный внизу бака,

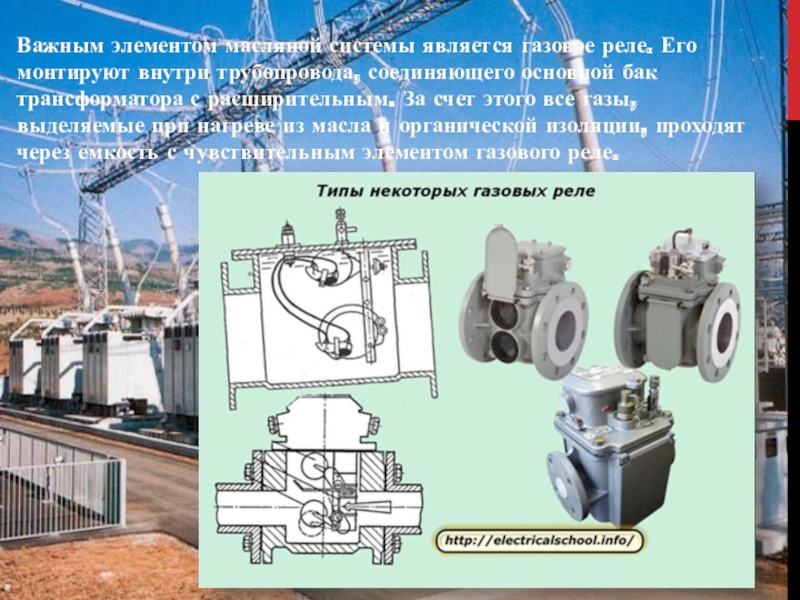

Слайд 8Важным элементом масляной системы является газовое реле. Его монтируют внутри трубопровода,

соединяющего основной бак трансформатора с расширительным. За счет этого все газы, выделяемые при нагреве из масла и органической изоляции, проходят через емкость с чувствительным элементом газового реле.
Важным элементом масляной системы является газовое реле. Его монтируют внутри трубопровода, соединяющего основной бак трансформатора с расширительным.

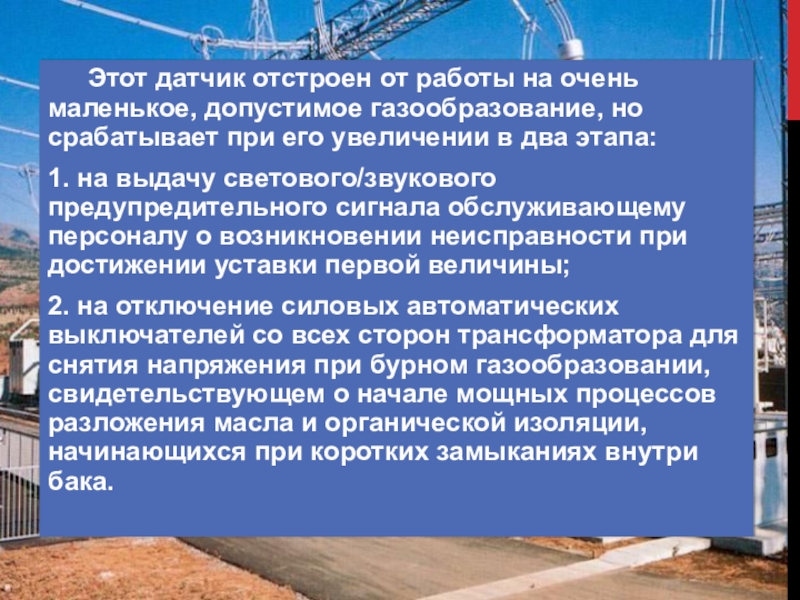

Слайд 9 Этот датчик отстроен от работы на очень маленькое, допустимое газообразование, но

срабатывает при его увеличении в два этапа:
1. на выдачу светового/звукового предупредительного сигнала обслуживающему персоналу о возникновении неисправности при достижении уставки первой величины;
2. на отключение силовых автоматических выключателей со всех сторон трансформатора для снятия напряжения при бурном газообразовании, свидетельствующем о начале мощных процессов разложения масла и органической изоляции, начинающихся при коротких замыканиях внутри бака.

Этот датчик отстроен от работы на очень маленькое, допустимое газообразование, но срабатывает при его увеличении в два

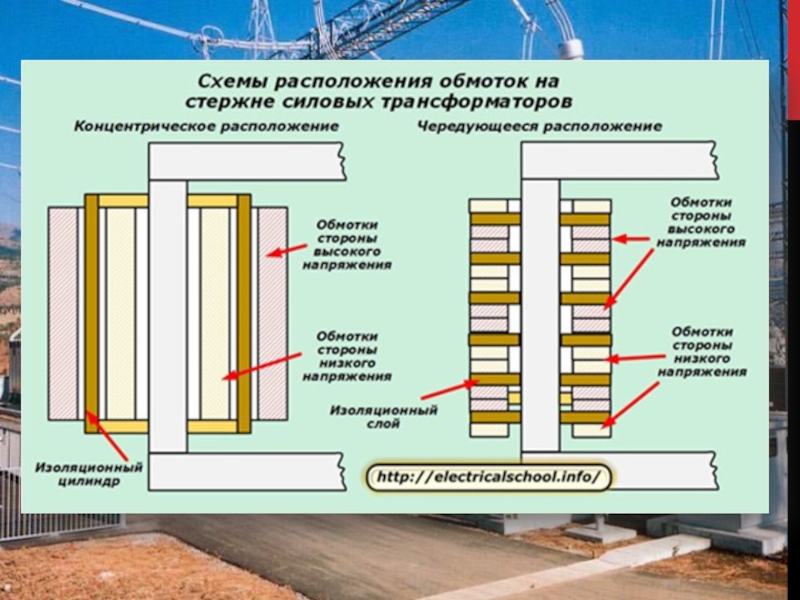

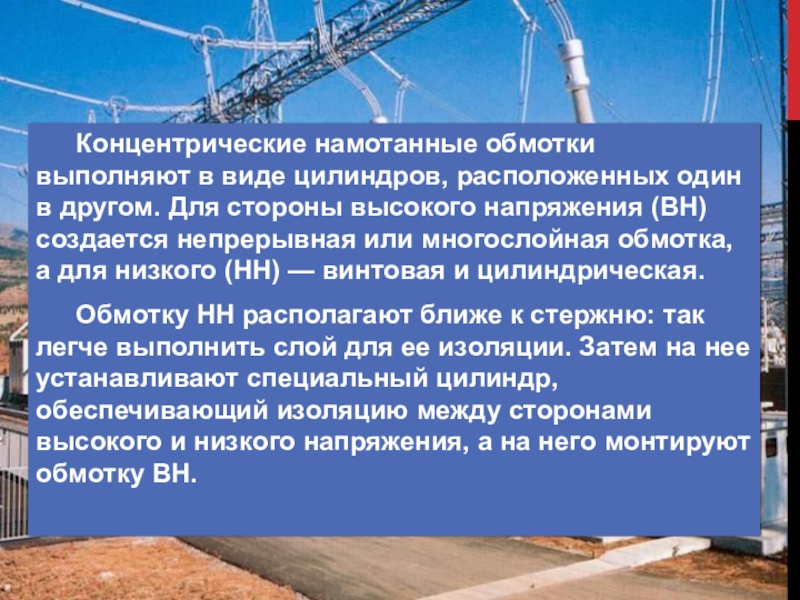

Слайд 11 Концентрические намотанные обмотки выполняют в виде цилиндров, расположенных один в другом.

Для стороны высокого напряжения (ВН) создается непрерывная или многослойная обмотка, а для низкого (НН) — винтовая и цилиндрическая.
Обмотку НН располагают ближе к стержню: так легче выполнить слой для ее изоляции. Затем на нее устанавливают специальный цилиндр, обеспечивающий изоляцию между сторонами высокого и низкого напряжения, а на него монтируют обмотку ВН.

Концентрические намотанные обмотки выполняют в виде цилиндров, расположенных один в другом. Для стороны высокого напряжения (ВН) создается

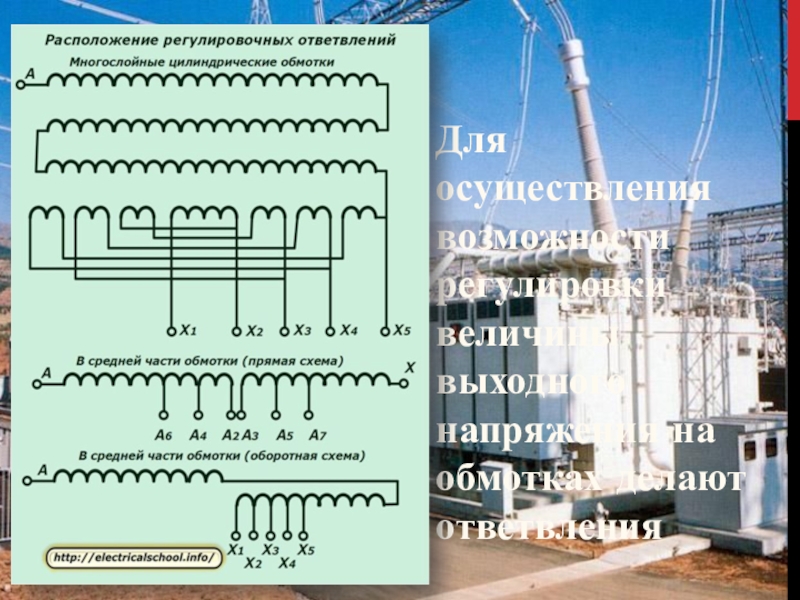

Слайд 13Для осуществления возможности регулировки величины выходного напряжения на обмотках делают ответвления

Для осуществления возможности регулировки величины выходного напряжения на обмотках делают ответвления

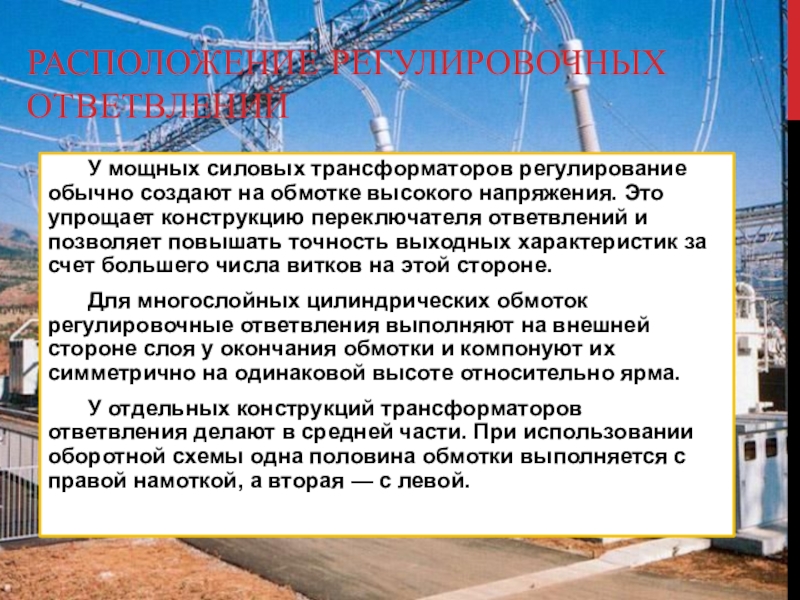

Слайд 14Расположение регулировочных ответвлений
У мощных силовых трансформаторов регулирование обычно создают на обмотке

высокого напряжения. Это упрощает конструкцию переключателя ответвлений и позволяет повышать точность выходных характеристик за счет большего числа витков на этой стороне.
Для многослойных цилиндрических обмоток регулировочные ответвления выполняют на внешней стороне слоя у окончания обмотки и компонуют их симметрично на одинаковой высоте относительно ярма.
У отдельных конструкций трансформаторов ответвления делают в средней части. При использовании оборотной схемы одна половина обмотки выполняется с правой намоткой, а вторая — с левой.

Расположение регулировочных ответвлений	У мощных силовых трансформаторов регулирование обычно создают на обмотке высокого напряжения. Это упрощает конструкцию переключателя

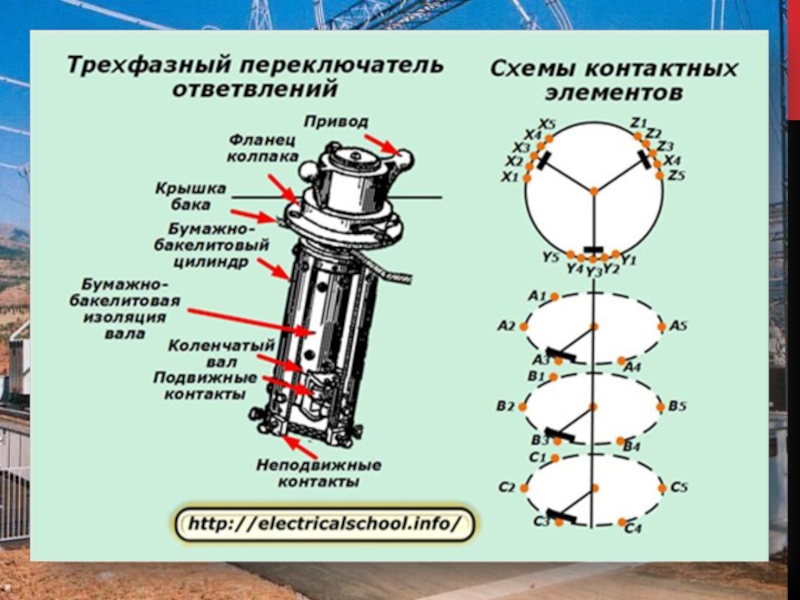

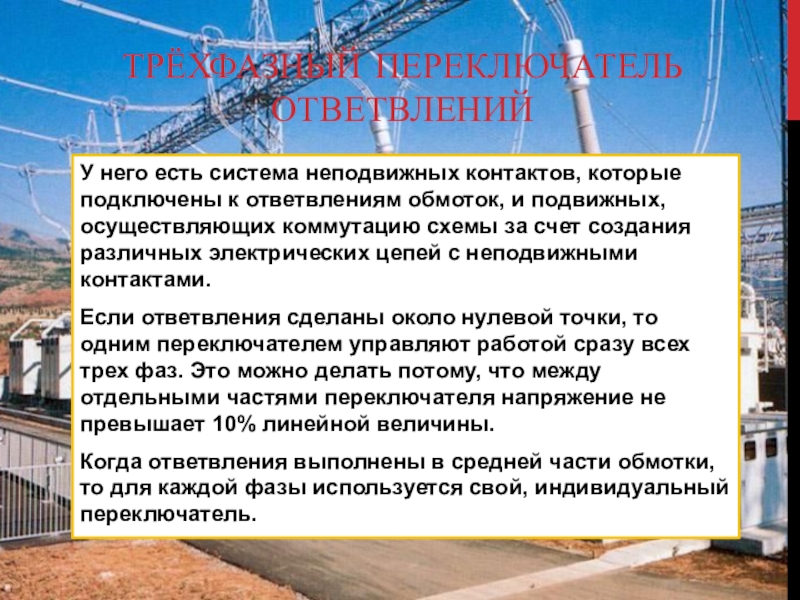

Слайд 16Трёхфазный переключатель ответвлений
У него есть система неподвижных контактов, которые подключены к

ответвлениям обмоток, и подвижных, осуществляющих коммутацию схемы за счет создания различных электрических цепей с неподвижными контактами.
Если ответвления сделаны около нулевой точки, то одним переключателем управляют работой сразу всех трех фаз. Это можно делать потому, что между отдельными частями переключателя напряжение не превышает 10% линейной величины.
Когда ответвления выполнены в средней части обмотки, то для каждой фазы используется свой, индивидуальный переключатель.
Трёхфазный переключатель ответвленийУ него есть система неподвижных контактов, которые подключены к ответвлениям обмоток, и подвижных, осуществляющих коммутацию

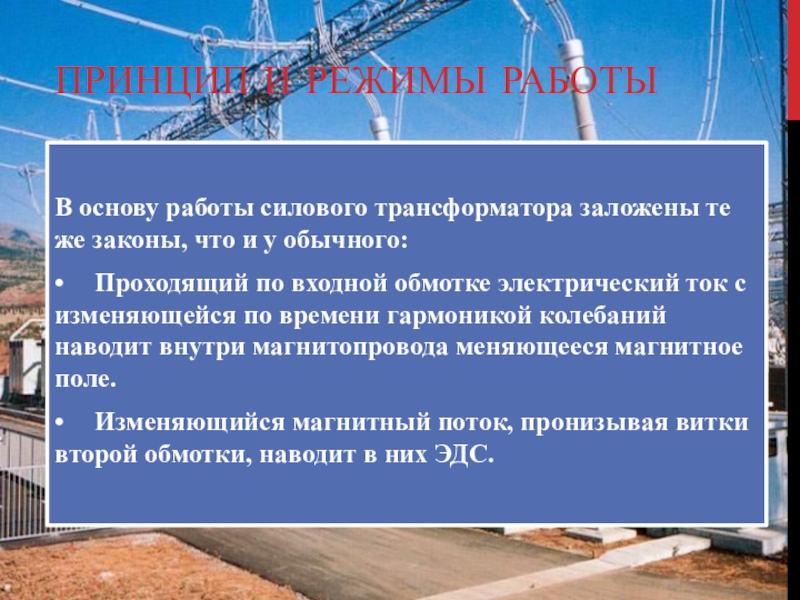

Слайд 18Принцип и режимы работы

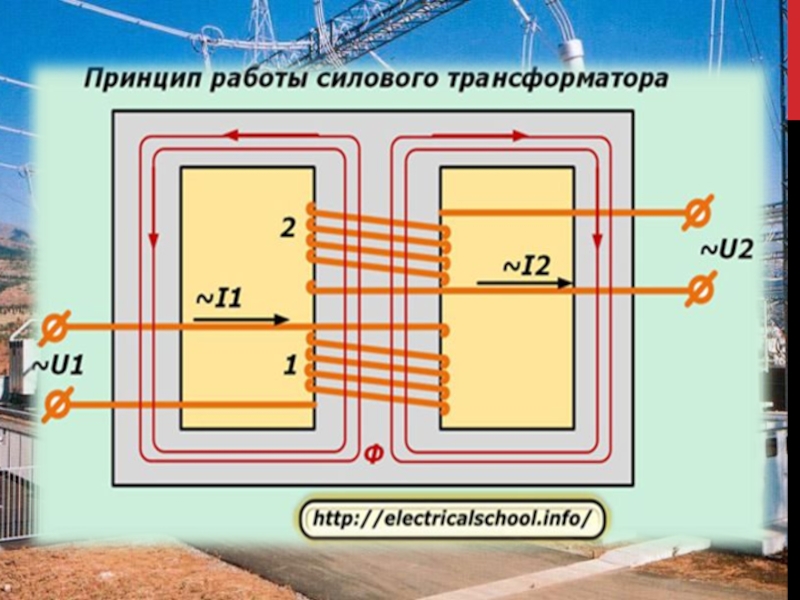

В основу работы силового трансформатора заложены те же

законы, что и у обычного:
• Проходящий по входной обмотке электрический ток с изменяющейся по времени гармоникой колебаний наводит внутри магнитопровода меняющееся магнитное поле.
• Изменяющийся магнитный поток, пронизывая витки второй обмотки, наводит в них ЭДС.

Принцип и режимы работы В основу работы силового трансформатора заложены те же законы, что и у обычного:•	Проходящий

Слайд 19Режимы работы силового трансформатора

Режимы работы силового трансформатора

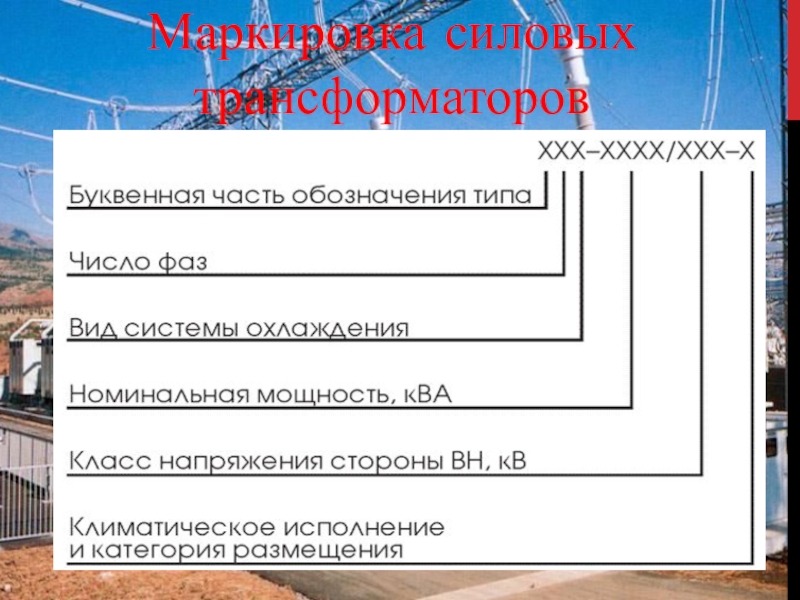

Слайд 20Маркировка силовых трансформаторов

Маркировка силовых трансформаторов

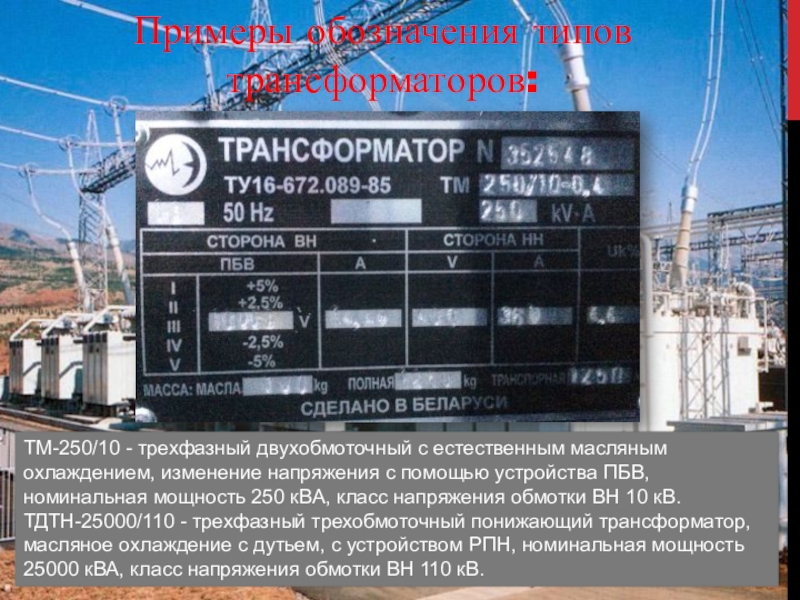

Слайд 21Примеры обозначения типов трансформаторов:
ТМ-250/10 - трехфазный двухобмоточный с естественным масляным охлаждением,

изменение напряжения с помощью устройства ПБВ, номинальная мощность 250 кВА, класс напряжения обмотки ВН 10 кВ.
ТДТН-25000/110 - трехфазный трехобмоточный понижающий трансформатор, масляное охлаждение с дутьем, с устройством РПН, номинальная мощность 25000 кВА, класс напряжения обмотки ВН 110 кВ.
Примеры обозначения типов трансформаторов:ТМ-250/10 - трехфазный двухобмоточный с естественным масляным охлаждением, изменение напряжения с помощью устройства ПБВ,

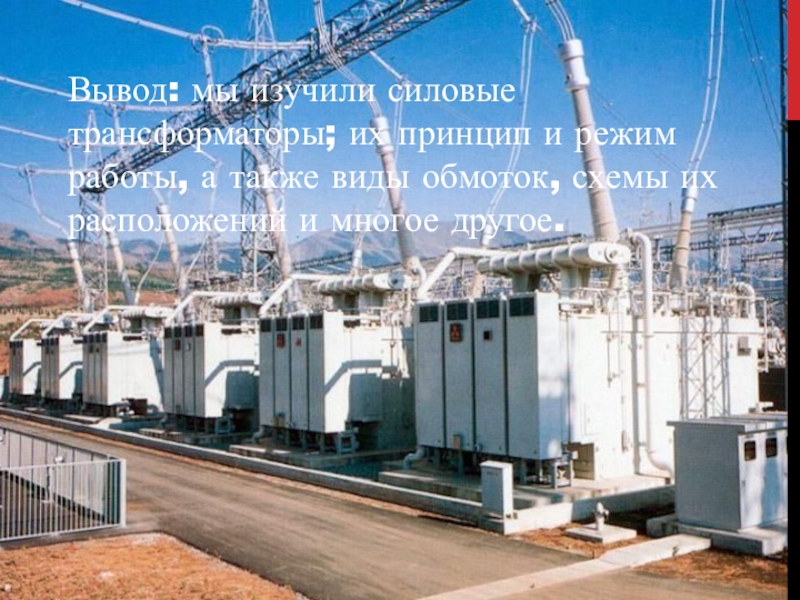

Слайд 22Вывод: мы изучили силовые трансформаторы; их принцип и режим работы, а

также виды обмоток, схемы их расположений и многое другое.
Вывод: мы изучили силовые трансформаторы; их принцип и режим работы, а также виды обмоток, схемы их расположений

Слайд 23Спасибо за внимание!

Спасибо за внимание!
