сварки, либо при помощи механического сплайса. Пигтейл оптический – кусок оптического волокна в буферной оболочке 0,9 мм оконцованного коннектором с одной стороны. Пигтейл может быть изготовлен из кабеля с любой оболочкой, но для работы внутри кросса удобнее, что бы оптический пигтейл был более тонкий, поэтому пигтейл делается из кабеля с буферной оболочкой 0,9 мм.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад по МДК.01.01 Технология монтажа и обслуживания направляющих систем
Содержание
- 1. Презентация по МДК.01.01 Технология монтажа и обслуживания направляющих систем
- 2. Патч-кордОптический шнур (патч-корд) - это оптический миникабель, оконцованный
- 3. Типы коннекторовПатч-корд оптический с коннекторами FC Пигтейл
- 4. МаркировкаПример условного обозначения:Шнур оптический соединительный ШО-SM-0.9-FC/UPC, 1.5м[ШО]
- 5. Шнур оптический соединительный (patch-cord) одномодовый
Патч-кордОптический шнур (патч-корд) - это оптический миникабель, оконцованный с обеих сторон оптическими коннекторами. Основная функция оптического шнура - обеспечение соединения между различными активными сетевыми устройствами, между сетевым устройством и оптическим распределительным узлом, внутри оптического соединительного узла или

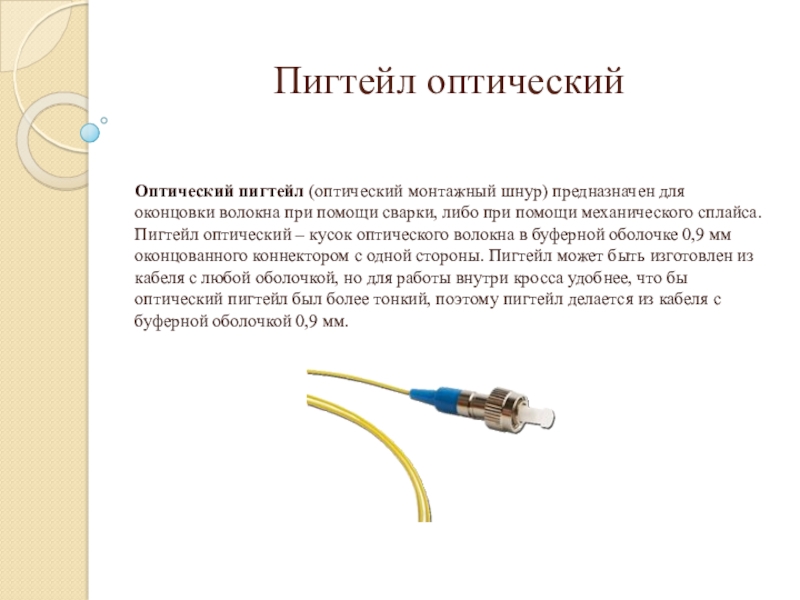

Слайд 1Пигтейл оптический
Оптический пигтейл (оптический монтажный шнур) предназначен для оконцовки волокна при помощи

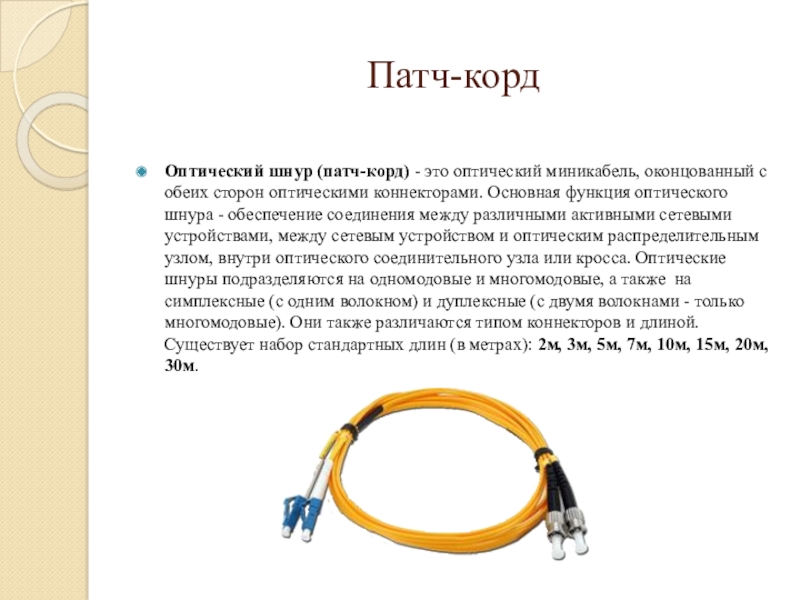

Слайд 2Патч-корд
Оптический шнур (патч-корд) - это оптический миникабель, оконцованный с обеих сторон оптическими
коннекторами. Основная функция оптического шнура - обеспечение соединения между различными активными сетевыми устройствами, между сетевым устройством и оптическим распределительным узлом, внутри оптического соединительного узла или кросса. Оптические шнуры подразделяются на одномодовые и многомодовые, а также на симплексные (с одним волокном) и дуплексные (с двумя волокнами - только многомодовые). Они также различаются типом коннекторов и длиной. Существует набор стандартных длин (в метрах): 2м, 3м, 5м, 7м, 10м, 15м, 20м, 30м.
Слайд 3Типы коннекторов
Патч-корд оптический с коннекторами FC
Пигтейл оптический с коннекторами FC
Патч-корд оптический
с коннекторами SC
Пигтейл оптический с коннекторами SC
Патч-корд оптический с коннекторами ST
Пигтейл оптический с коннекторами ST
Патч-корд оптический с коннекторами LC
Пигтейл оптический с коннекторами LC

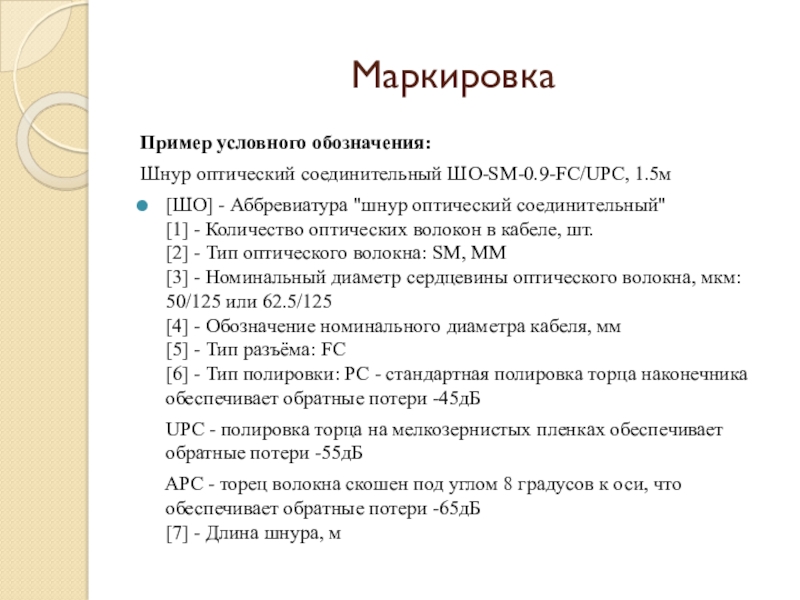

Слайд 4Маркировка
Пример условного обозначения:
Шнур оптический соединительный ШО-SM-0.9-FC/UPC, 1.5м
[ШО] - Аббревиатура "шнур оптический
соединительный"
[1] - Количество оптических волокон в кабеле, шт.
[2] - Тип оптического волокна: SM, MM
[3] - Номинальный диаметр сердцевины оптического волокна, мкм: 50/125 или 62.5/125
[4] - Обозначение номинального диаметра кабеля, мм
[5] - Тип разъёма: FC
[6] - Тип полировки: PC - стандартная полировка торца наконечника обеспечивает обратные потери -45дБ
UPС - полировка торца на мелкозернистых пленках обеспечивает обратные потери -55дБ
APС - торец волокна скошен под углом 8 градусов к оси, что обеспечивает обратные потери -65дБ [7] - Длина шнура, м
UPС - полировка торца на мелкозернистых пленках обеспечивает обратные потери -55дБ
APС - торец волокна скошен под углом 8 градусов к оси, что обеспечивает обратные потери -65дБ [7] - Длина шнура, м
![МаркировкаПример условного обозначения:Шнур оптический соединительный ШО-SM-0.9-FC/UPC, 1.5м[ШО] - Аббревиатура](/img/tmb/2/195151/b86eb02e3716c9675459ca04205ad5b3-800x.jpg "Презентация по МДК.01.01 Технология монтажа и обслуживания направляющих систем МаркировкаПример условного обозначения:Шнур оптический соединительный ШО-SM-0.9-FC/UPC, 1.5м[ШО] - Аббревиатура")
Слайд 5 Шнур оптический соединительный (patch-cord) одномодовый (SM)
FC/UPC - FC/UPC
Усилие на
разрыв: 10 кГ
Температура хранения -40~+85С
Область примения:
телекоммуникационные сети, кабельное ТВ, цифровые и локальные сети
телекоммуникационные сети, кабельное ТВ, цифровые и локальные сети
Шнур оптический соединительный
(patch-cord) многомодовый (МM)
дуплексный
SC/PC - SC
Усилие на разрыв: 10 кГ
Температура хранения -40~+85С
Область примения:
локальные сети
