Презентация, доклад по МДК.01.01 Технология формирования систем автоматического управления на тему Терморезисторы

ОБЛАСТИ «ТЮМЕНСКИЙ ПЕДАГОГИЧЕСКИЙ КОЛЛЕДЖ»

Тюмень 2017

от его температуры.

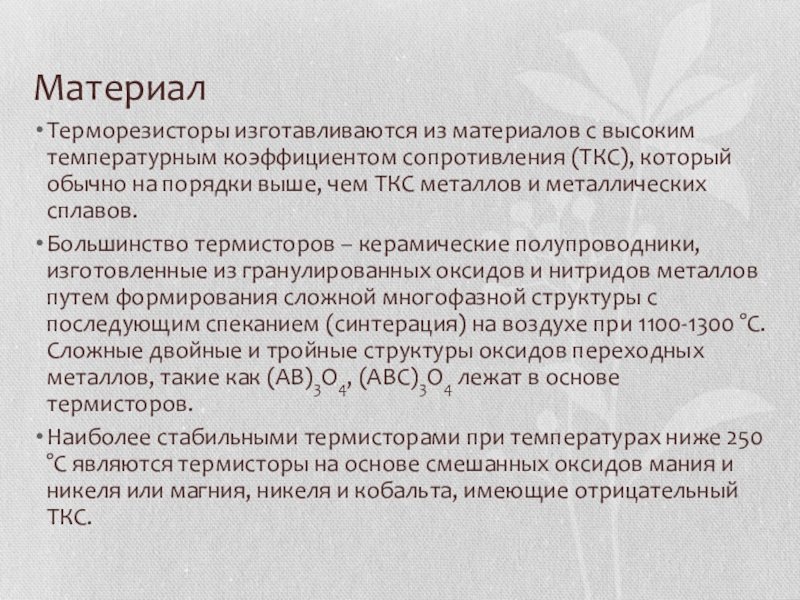

обычно на порядки выше, чем ТКС металлов и металлических сплавов.
Большинство термисторов – керамические полупроводники, изготовленные из гранулированных оксидов и нитридов металлов путем формирования сложной многофазной структуры с последующим спеканием (синтерация) на воздухе при 1100-1300 °С. Сложные двойные и тройные структуры оксидов переходных металлов, такие как (AB)3O4, (ABC)3O4 лежат в основе термисторов.
Наиболее стабильными термисторами при температурах ниже 250 °С являются термисторы на основе смешанных оксидов мания и никеля или магния, никеля и кобальта, имеющие отрицательный ТКС.

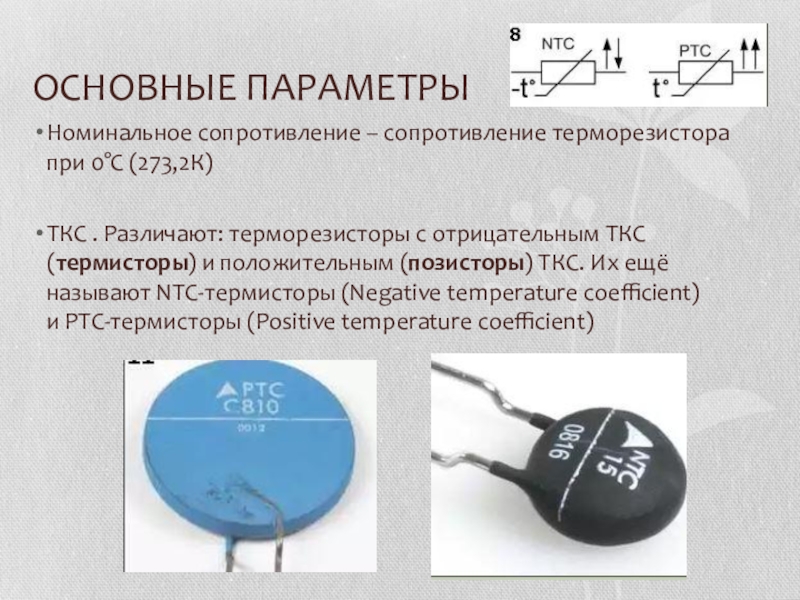

терморезисторы с отрицательным ТКС (термисторы) и положительным (позисторы) ТКС. Их ещё называют NTC-термисторы (Negative temperature coefficient) и PTC-термисторы (Positive temperature coefficient)

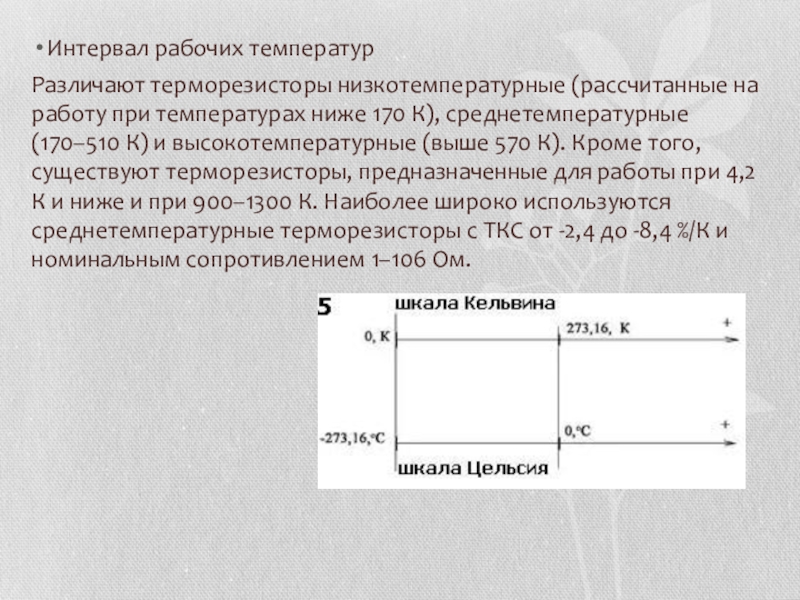

170 К), среднетемпературные (170–510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900–1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от -2,4 до -8,4 %/К и номинальным сопротивлением 1–106 Ом.

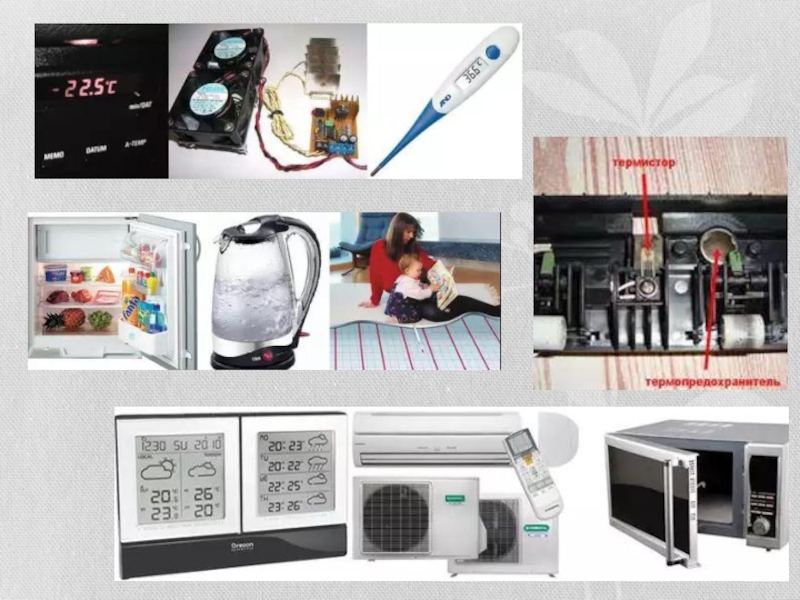

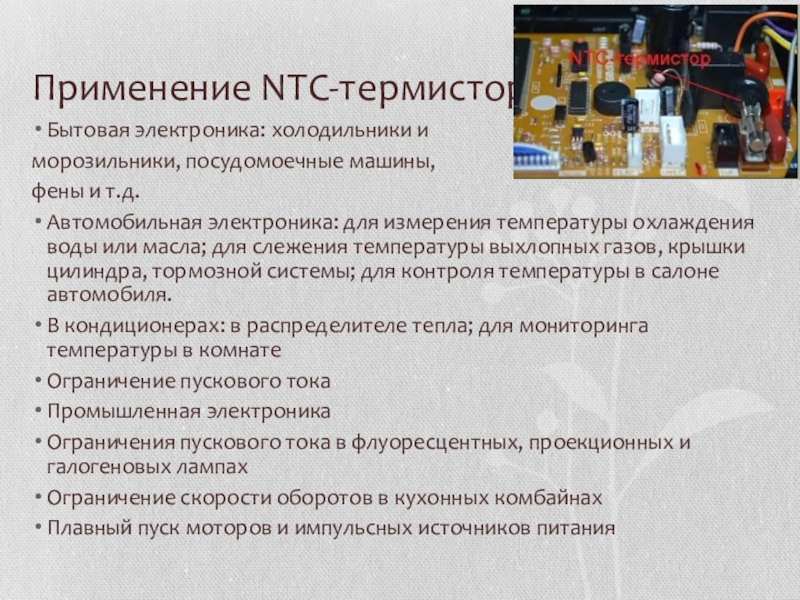

электроника: для измерения температуры охлаждения воды или масла; для слежения температуры выхлопных газов, крышки цилиндра, тормозной системы; для контроля температуры в салоне автомобиля.
В кондиционерах: в распределителе тепла; для мониторинга температуры в комнате
Ограничение пускового тока
Промышленная электроника
Ограничения пускового тока в флуоресцентных, проекционных и галогеновых лампах
Ограничение скорости оборотов в кухонных комбайнах
Плавный пуск моторов и импульсных источников питания

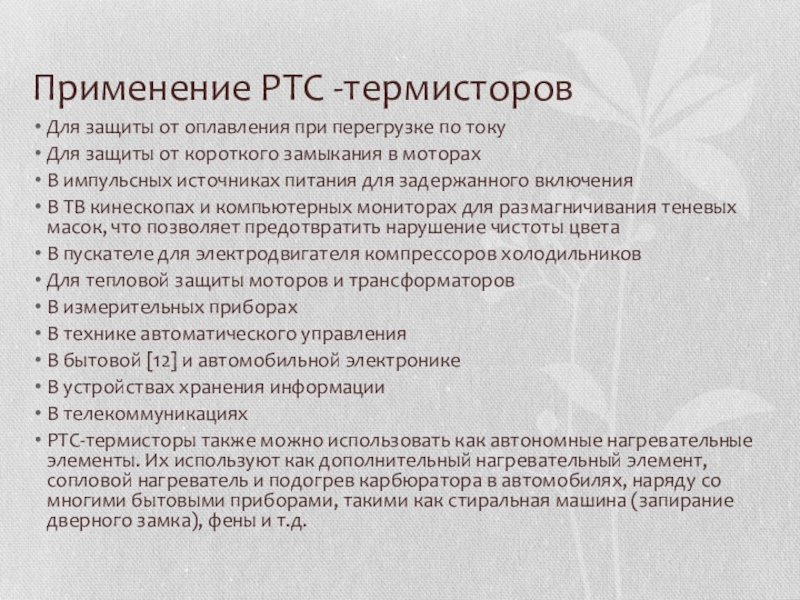

от короткого замыкания в моторах
В импульсных источниках питания для задержанного включения
В ТВ кинескопах и компьютерных мониторах для размагничивания теневых масок, что позволяет предотвратить нарушение чистоты цвета
В пускателе для электродвигателя компрессоров холодильников
Для тепловой защиты моторов и трансформаторов
В измерительных приборах
В технике автоматического управления
В бытовой [12] и автомобильной электронике
В устройствах хранения информации
В телекоммуникациях
PTC-термисторы также можно использовать как автономные нагревательные элементы. Их используют как дополнительный нагревательный элемент, сопловой нагреватель и подогрев карбюратора в автомобилях, наряду со многими бытовыми приборами, такими как стиральная машина (запирание дверного замка), фены и т.д.

уровень шума,
создаваемого им.

корпус блока питания

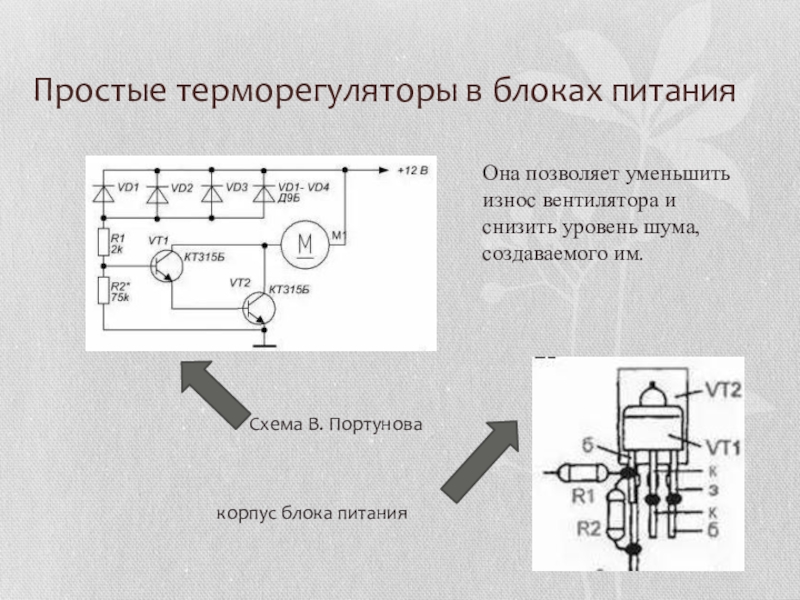

Схема В. Портунова
