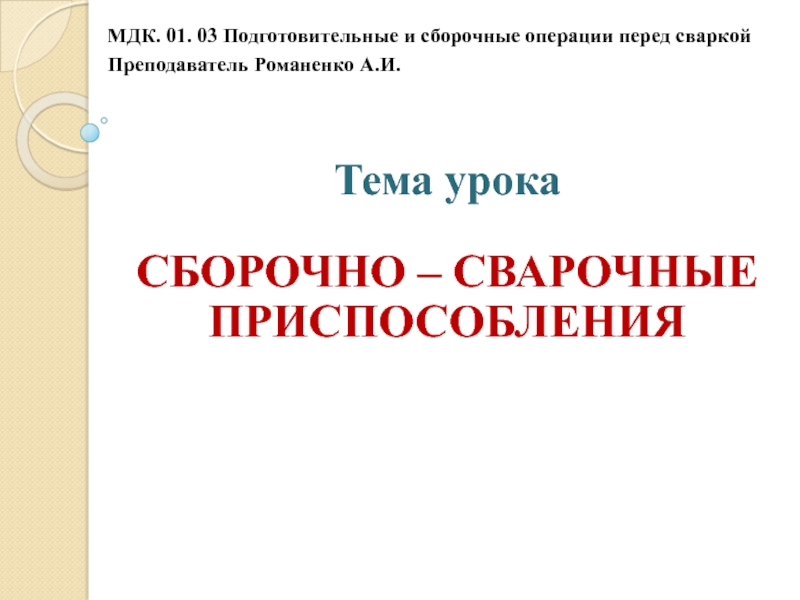

СБОРОЧНО – СВАРОЧНЫЕ ПРИСПОСОБЛЕНИЯ

швов.

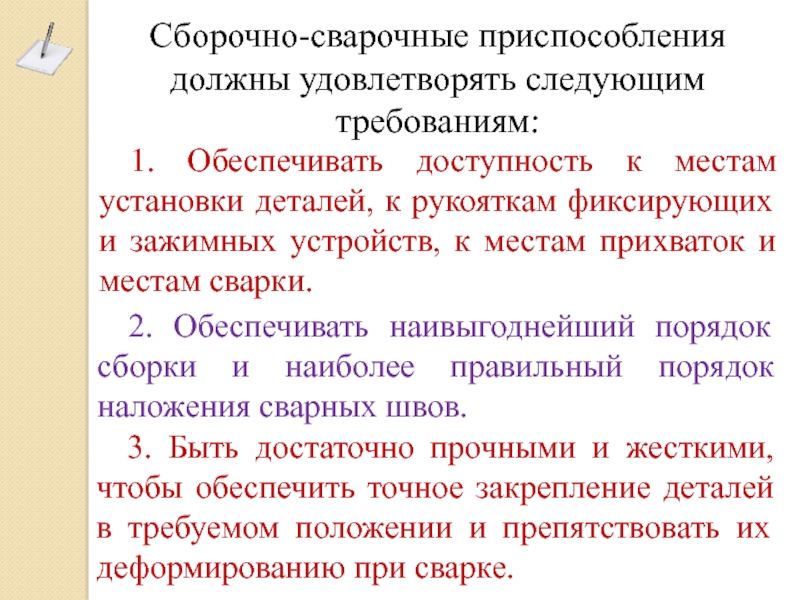

Сборочно-сварочные приспособления должны удовлетворять следующим требованиям:

1. Обеспечивать доступность к местам установки деталей, к рукояткам фиксирующих и зажимных устройств, к местам прихваток и местам сварки.

3. Быть достаточно прочными и жесткими, чтобы обеспечить точное закрепление деталей в требуемом положении и препятствовать их деформированию при сварке.

которых требуется наименьшее число поворотов как при наложении прихваток, так и при сварке.

5. Обеспечивать свободный доступ для проверки размеров изделий.

6. Обеспечивать легкий съем собранного или сваренного изделия.

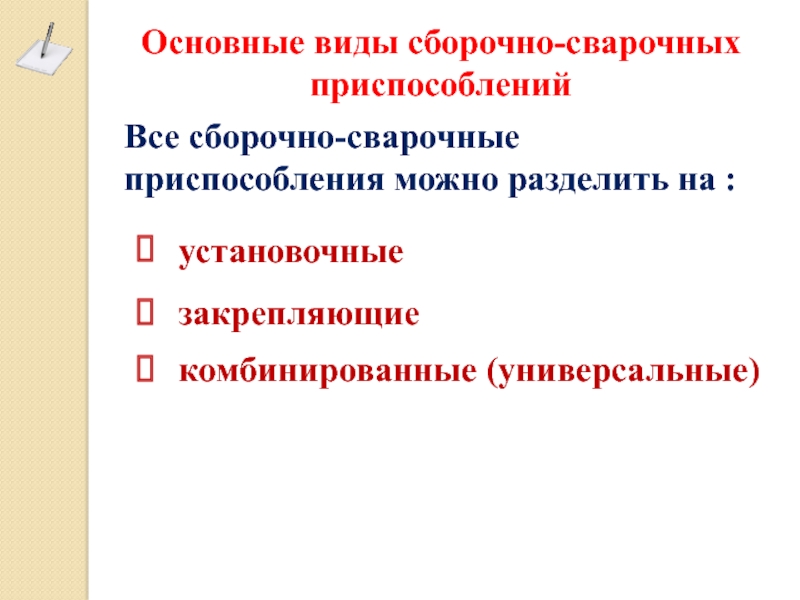

(универсальные)

в такое, в котором она будет находиться в готовом изделии.

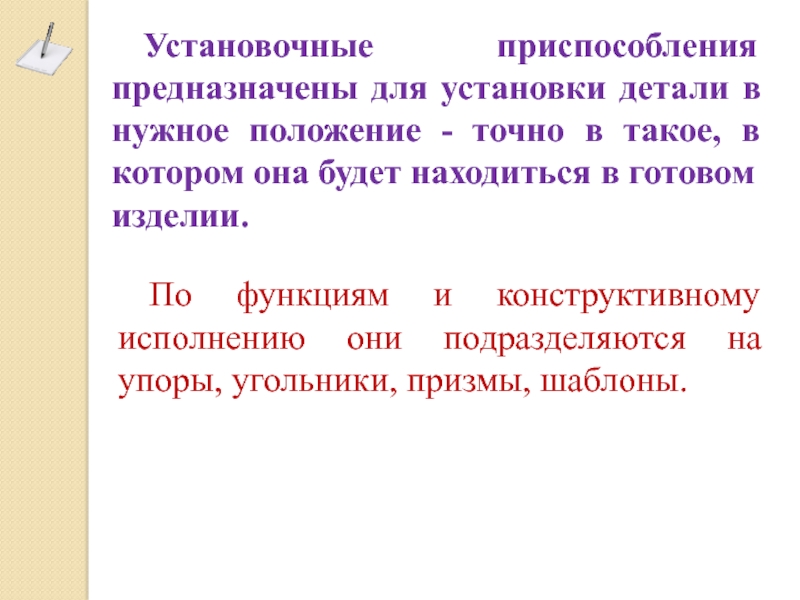

По функциям и конструктивному исполнению они подразделяются на упоры, угольники, призмы, шаблоны.

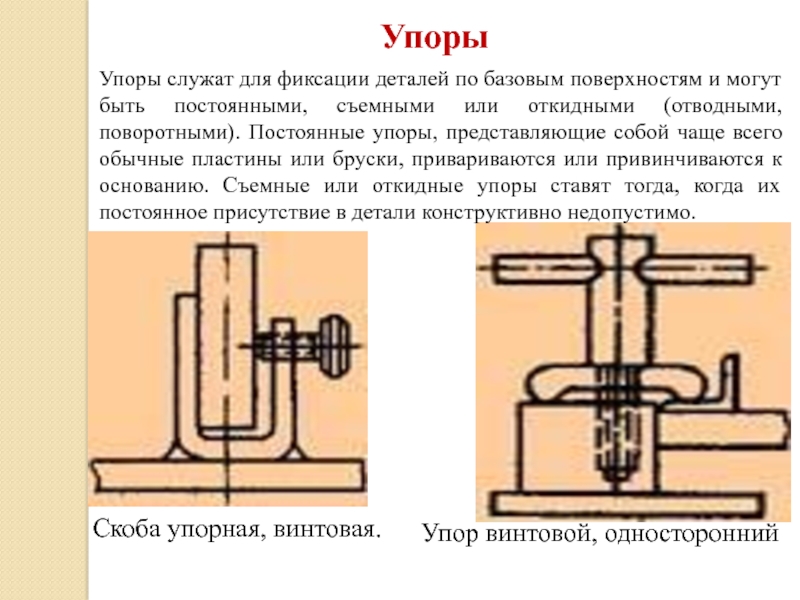

поверхностям и могут быть постоянными, съемными или откидными (отводными, поворотными). Постоянные упоры, представляющие собой чаще всего обычные пластины или бруски, привариваются или привинчиваются к основанию. Съемные или откидные упоры ставят тогда, когда их постоянное присутствие в детали конструктивно недопустимо.

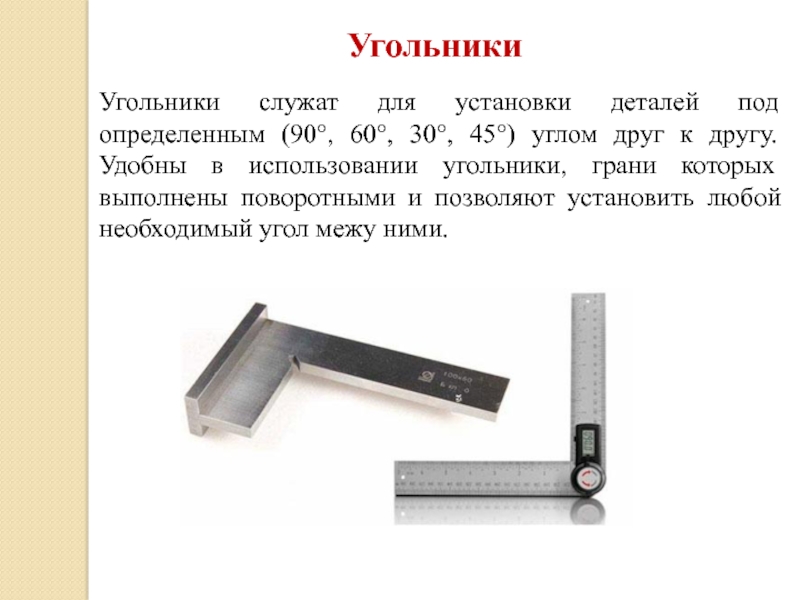

углом друг к другу. Удобны в использовании угольники, грани которых выполнены поворотными и позволяют установить любой необходимый угол межу ними.

прочно закрепляют с целью недопущения их случайного сдвига или деформации после охлаждения.

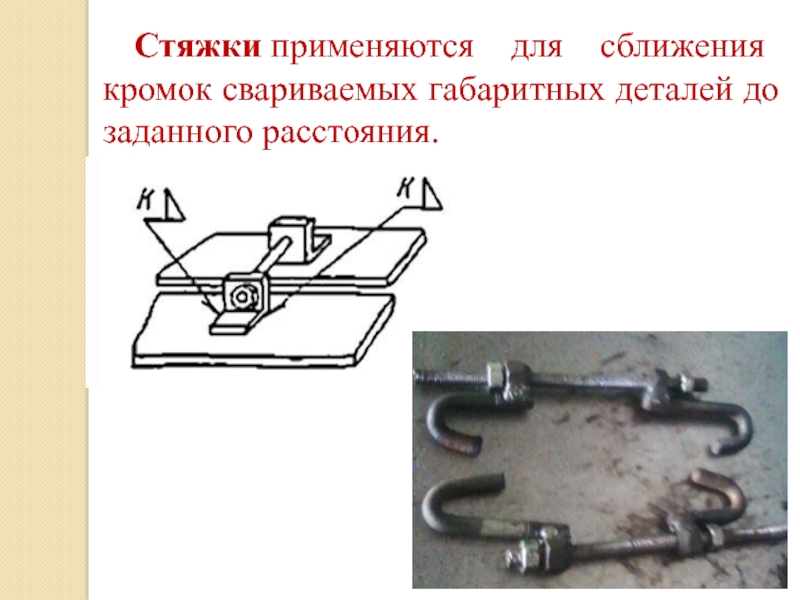

К закрепляющим устройствам относятся струбцины, зажимы, прижимы, стяжки, распорки.

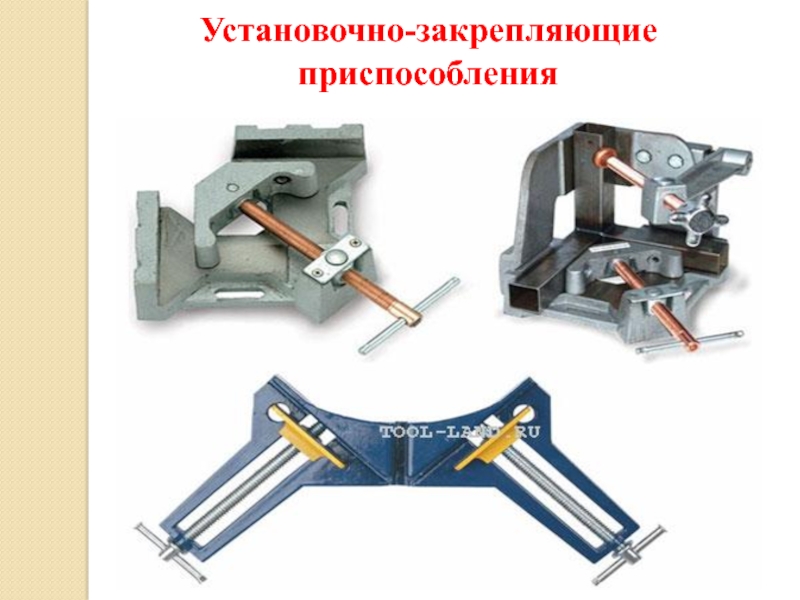

Закрепляющие приспособления

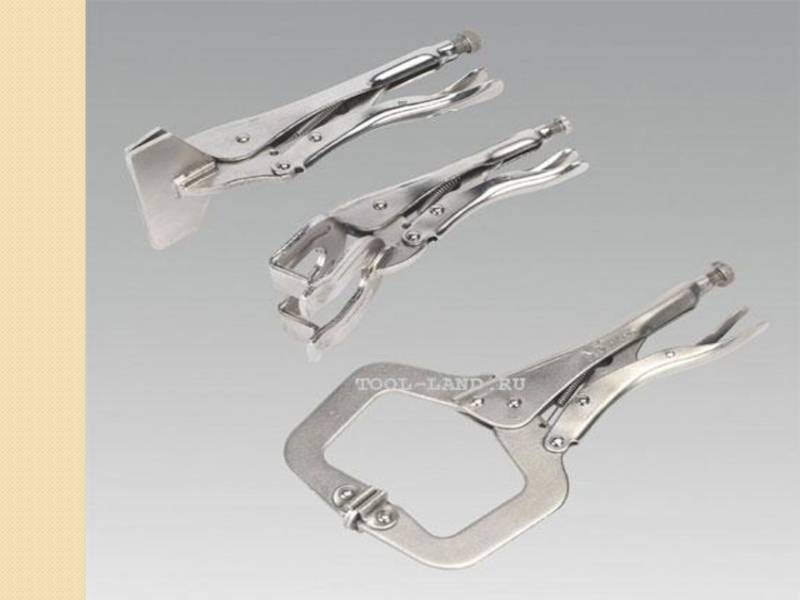

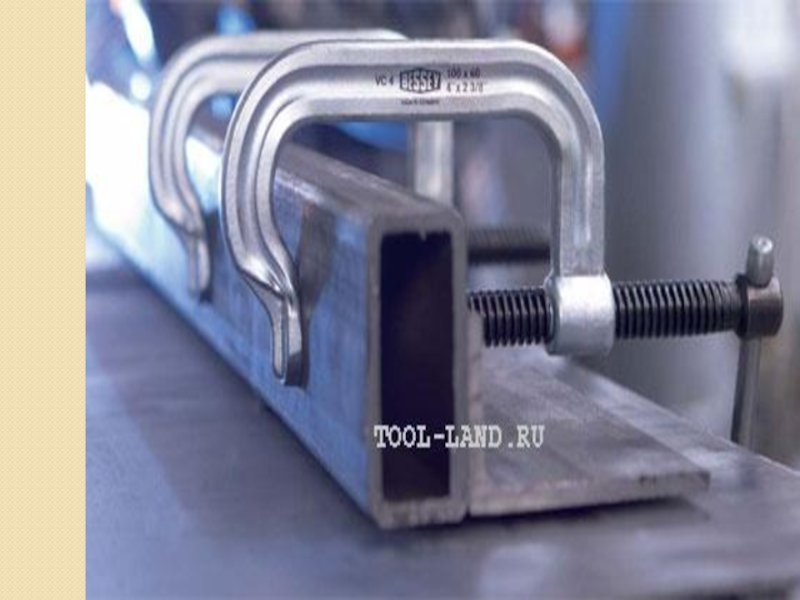

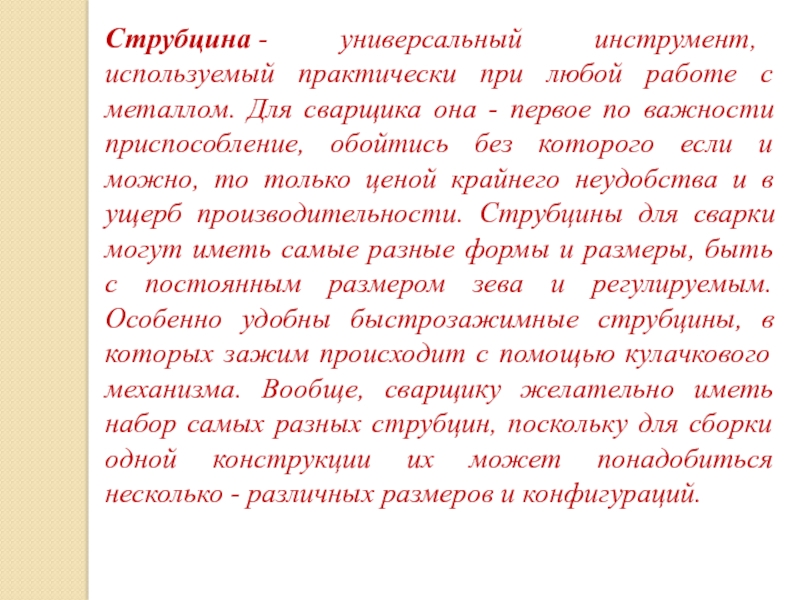

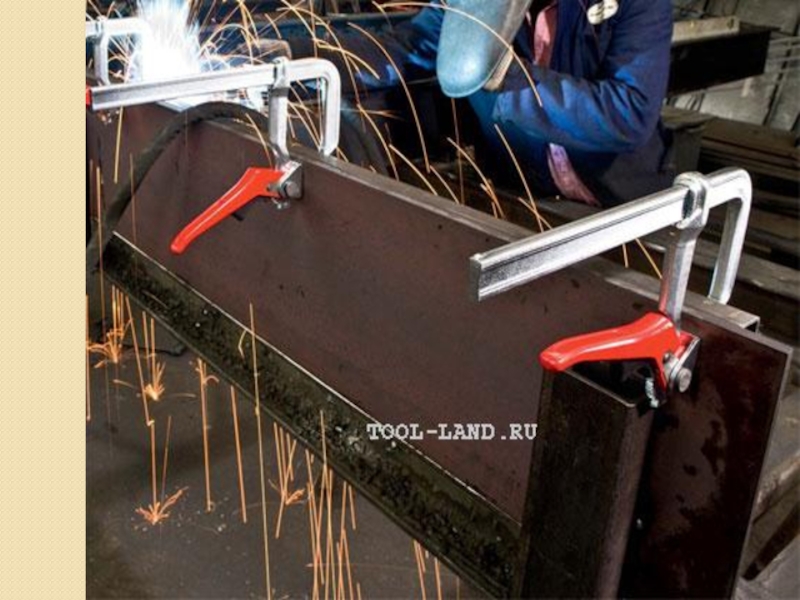

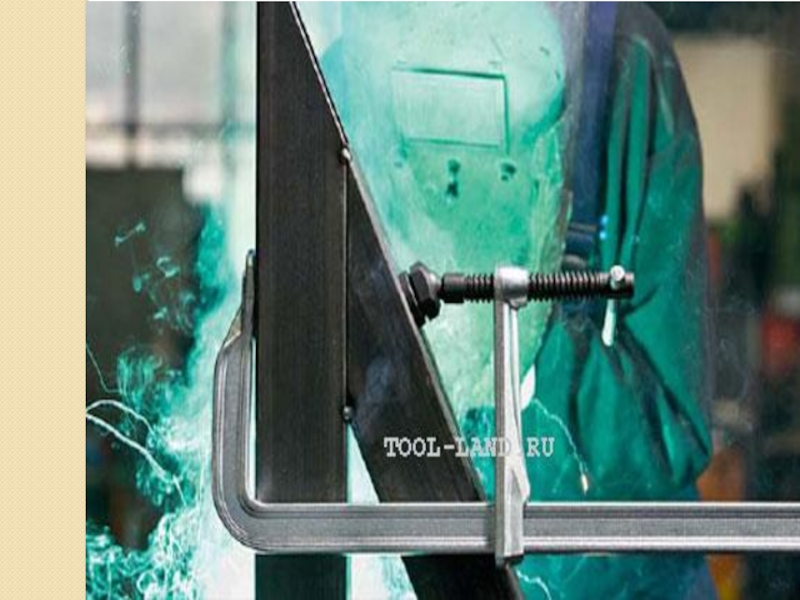

сварщика она - первое по важности приспособление, обойтись без которого если и можно, то только ценой крайнего неудобства и в ущерб производительности. Струбцины для сварки могут иметь самые разные формы и размеры, быть с постоянным размером зева и регулируемым. Особенно удобны быстрозажимные струбцины, в которых зажим происходит с помощью кулачкового механизма. Вообще, сварщику желательно иметь набор самых разных струбцин, поскольку для сборки одной конструкции их может понадобиться несколько - различных размеров и конфигураций.

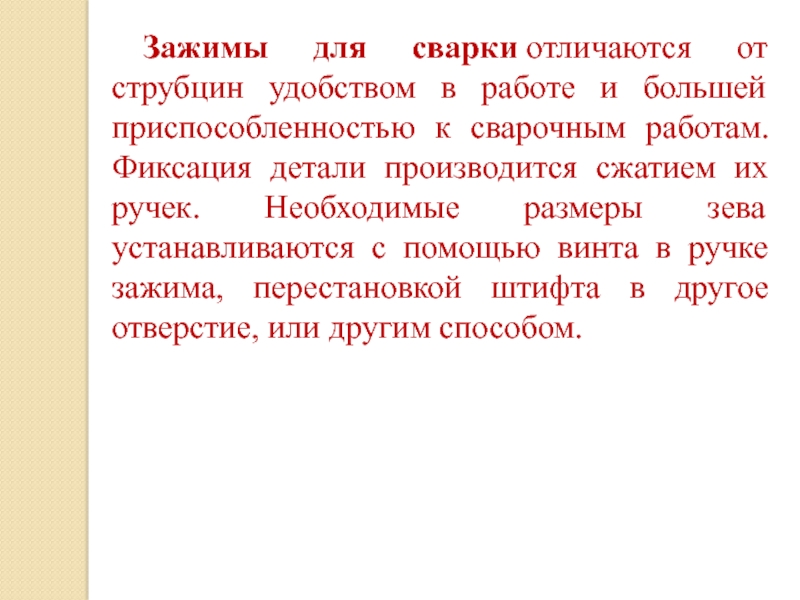

к сварочным работам. Фиксация детали производится сжатием их ручек. Необходимые размеры зева устанавливаются с помощью винта в ручке зажима, перестановкой штифта в другое отверстие, или другим способом.

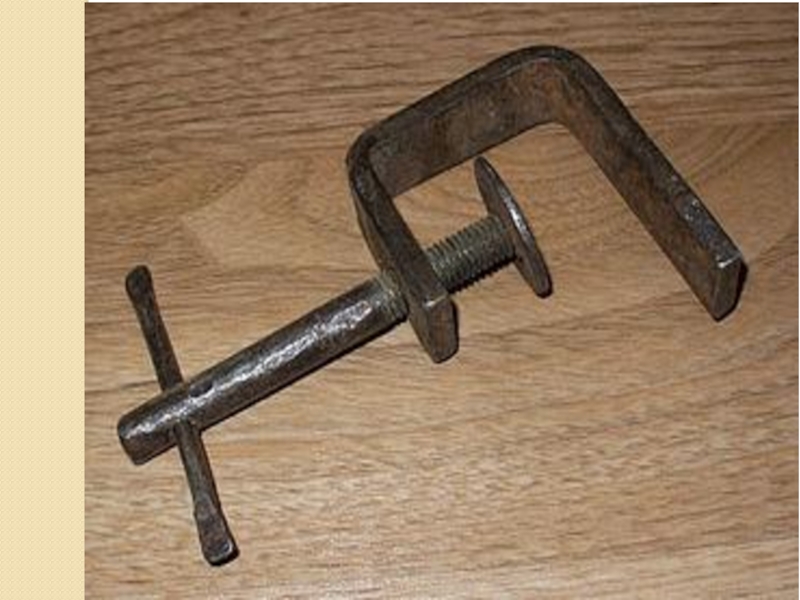

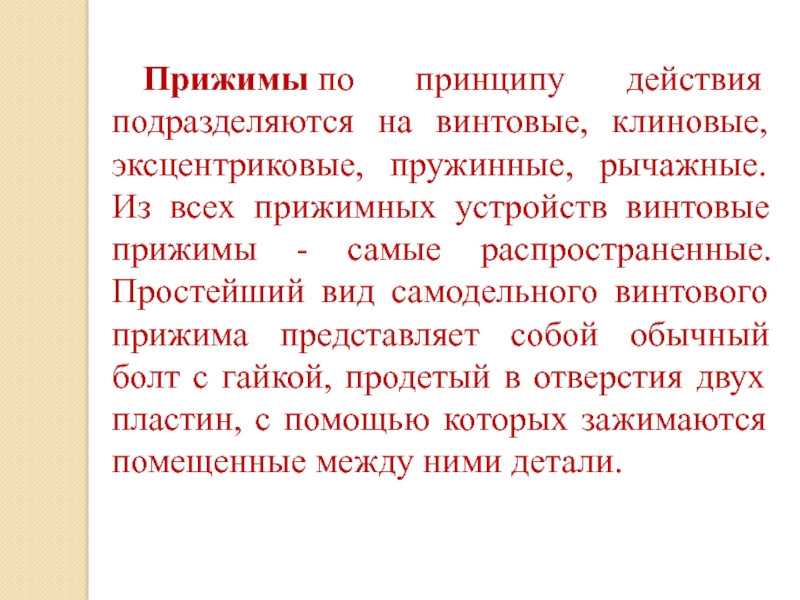

всех прижимных устройств винтовые прижимы - самые распространенные. Простейший вид самодельного винтового прижима представляет собой обычный болт с гайкой, продетый в отверстия двух пластин, с помощью которых зажимаются помещенные между ними детали.

дефекты.

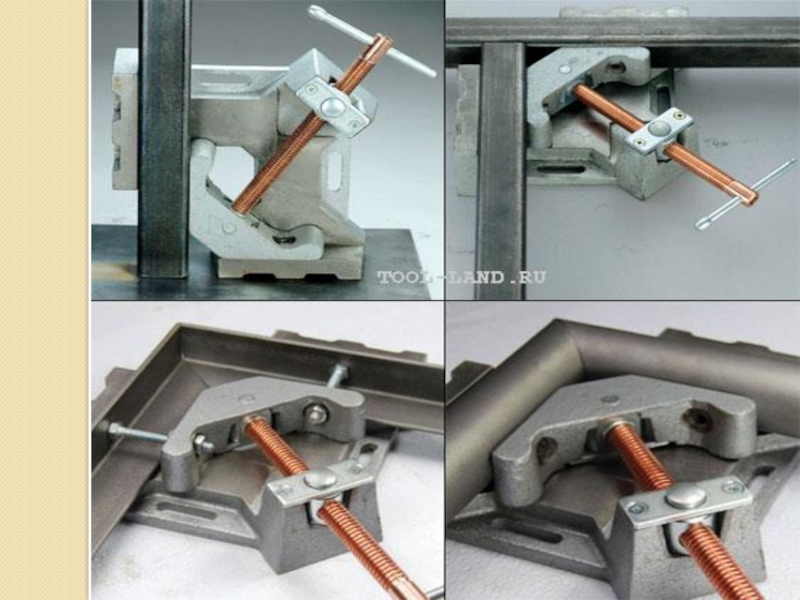

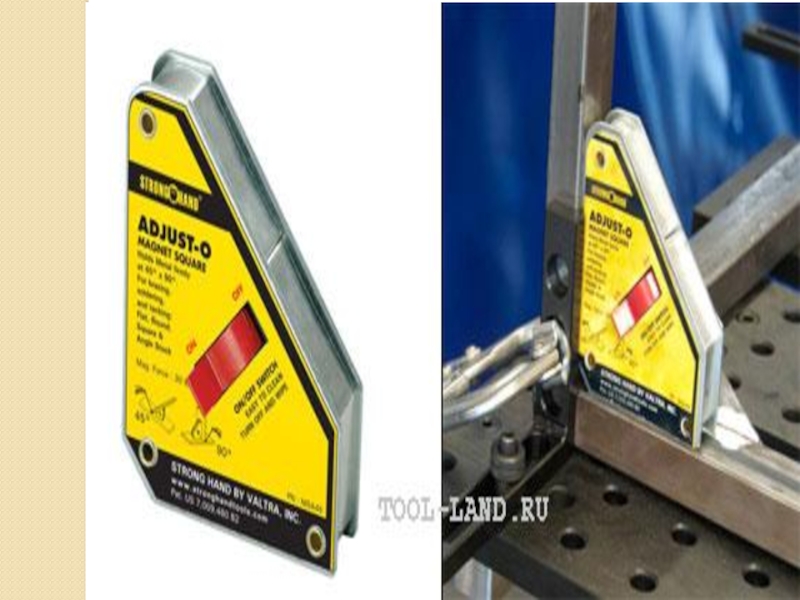

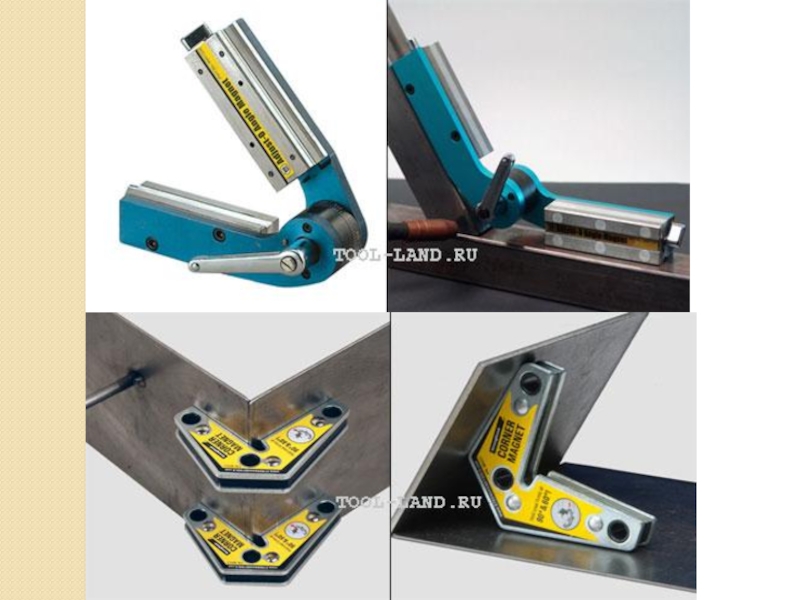

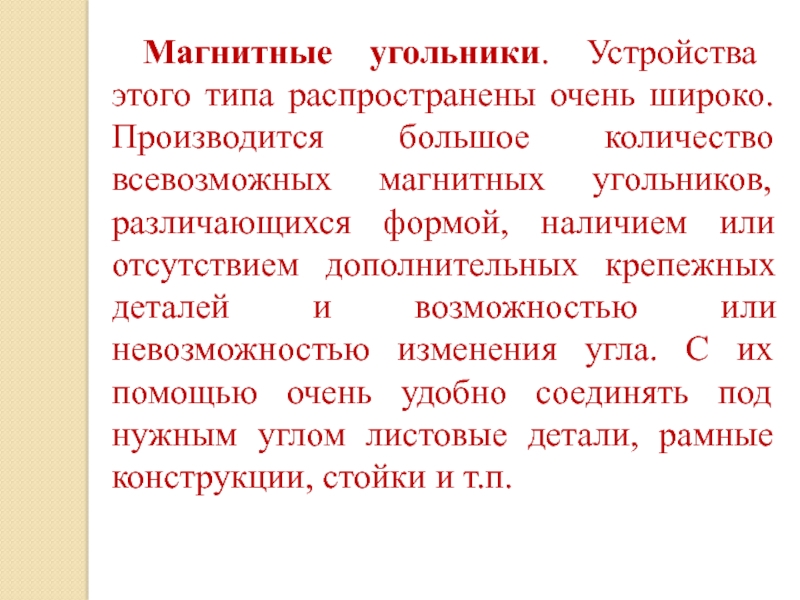

всевозможных магнитных угольников, различающихся формой, наличием или отсутствием дополнительных крепежных деталей и возможностью или невозможностью изменения угла. С их помощью очень удобно соединять под нужным углом листовые детали, рамные конструкции, стойки и т.п.
