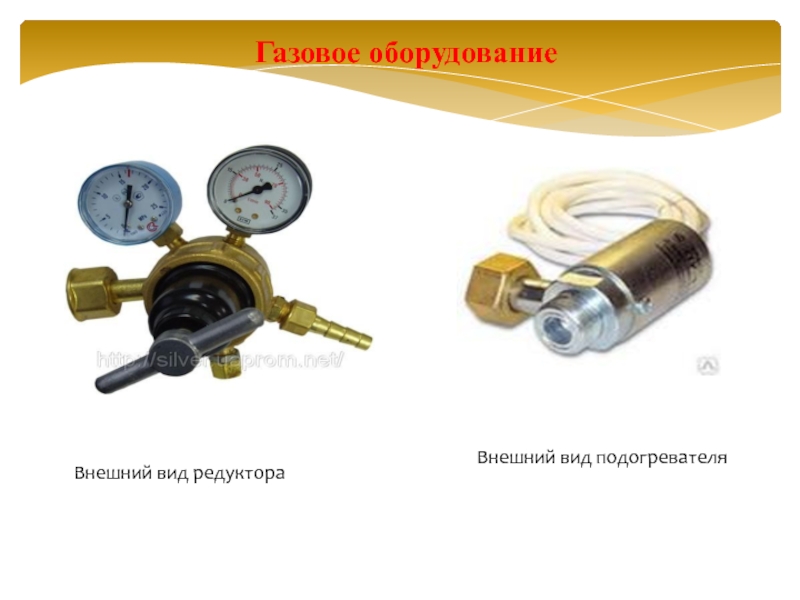

- 5. Газовое оборудованиеВнешний вид подогревателяВнешний вид редуктора
- 6. Сварочные материалыДля сварки фланца я использовал сварочную
- 7. Контроль качества сварных соединений- контроль готовой продукции,
- 8. Режим сваркиТехнологическая частьРежим сварки – совокупность отдельных параметров, определяющих характер протекания процесса сварки
- 9. Технология сварки фланцаСварка фланцев должна проводиться с
- 10. Экономическая часть1. Расход проволоки рассчитываем по формуле:Gэ
- 11. Безопасные условия труда при сварочных работах
- 12. Список используемых источников1. Мальцева Л.С. Технология производства
Фланец – это деталь круглой или квадратной формы с отверстиями для крепления отдельных частей трубо -, газо-, нефтепроводов, строительных конструкций большой длины.Соединение фланца с трубой осуществляется с помощью сварки.
Слайд 1МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ЧЕЛЯБИНСКОЙ ОБЛАСТИ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«КАРТАЛИНСКИЙ
МНОГООТРАСЛЕВОЙ ТЕХНИКУМ»

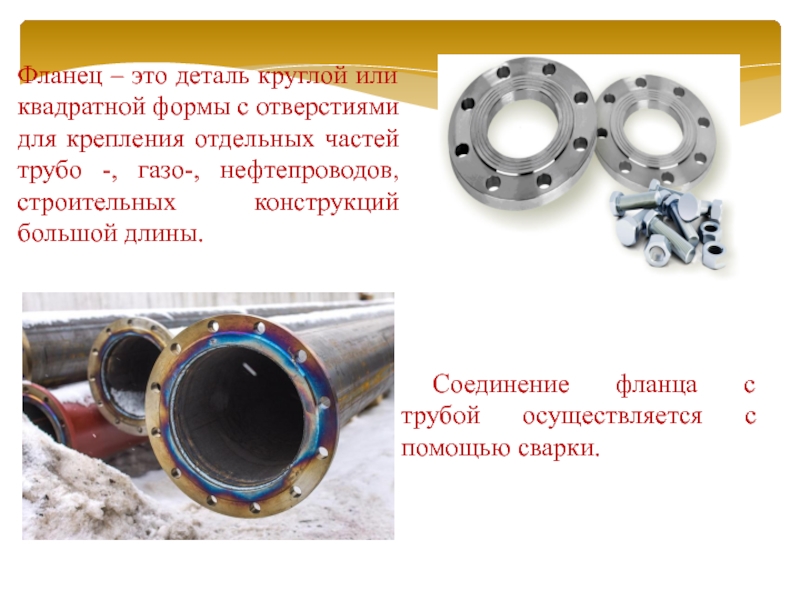

Слайд 2Фланец – это деталь круглой или квадратной формы с отверстиями для
крепления отдельных частей трубо -, газо-, нефтепроводов, строительных конструкций большой длины.
Соединение фланца с трубой осуществляется с помощью сварки.

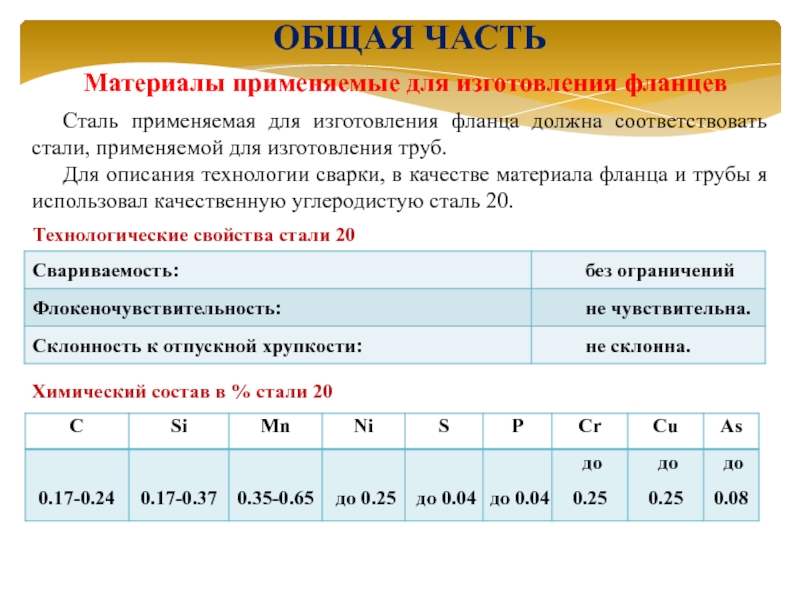

Слайд 3Материалы применяемые для изготовления фланцев
Общая часть
Сталь применяемая для изготовления фланца должна
соответствовать стали, применяемой для изготовления труб.
Для описания технологии сварки, в качестве материала фланца и трубы я использовал качественную углеродистую сталь 20.
Для описания технологии сварки, в качестве материала фланца и трубы я использовал качественную углеродистую сталь 20.
Технологические свойства стали 20
Химический состав в % стали 20

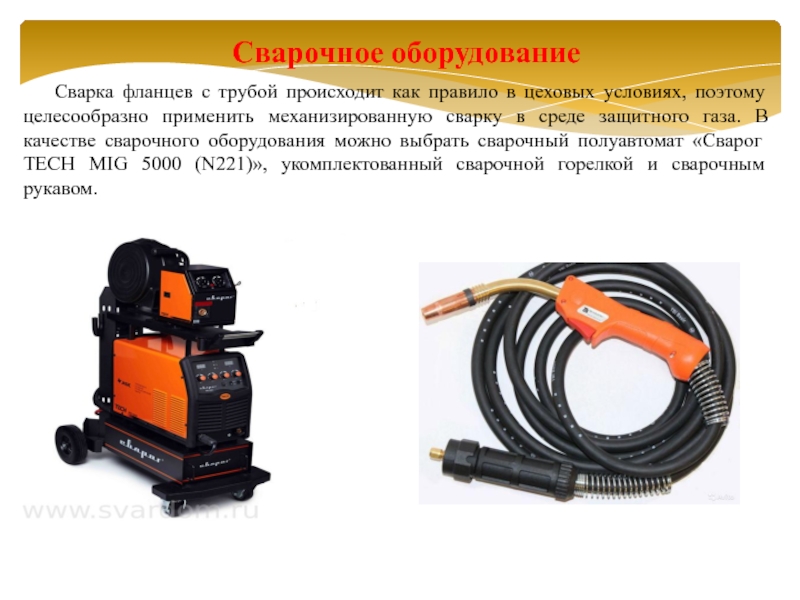

Слайд 4Сварочное оборудование
Сварка фланцев с трубой происходит как правило в цеховых условиях,
поэтому целесообразно применить механизированную сварку в среде защитного газа. В качестве сварочного оборудования можно выбрать сварочный полуавтомат «Сварог ТЕСН MIG 5000 (N221)», укомплектованный сварочной горелкой и сварочным рукавом.

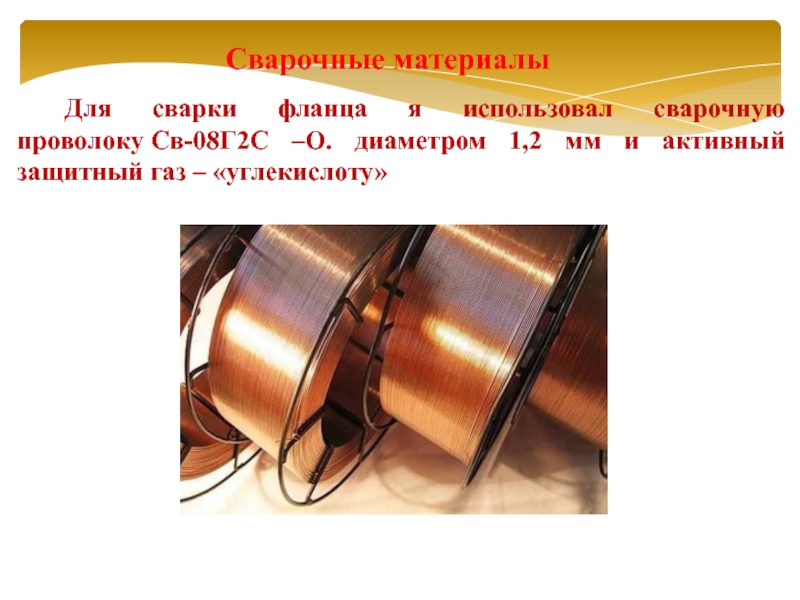

Слайд 6Сварочные материалы
Для сварки фланца я использовал сварочную проволоку Св-08Г2С –О. диаметром 1,2
мм и активный защитный газ – «углекислоту»

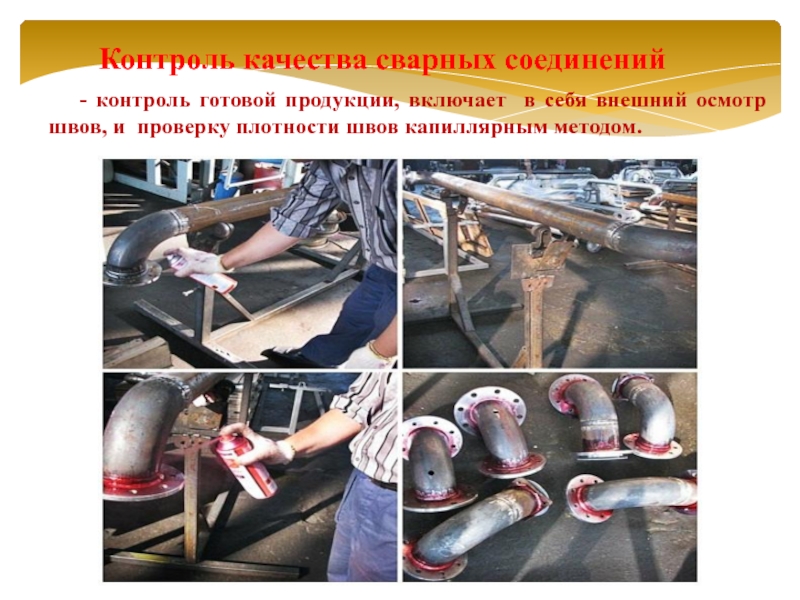

Слайд 7Контроль качества сварных соединений
- контроль готовой продукции, включает в себя внешний
осмотр швов, и проверку плотности швов капиллярным методом.

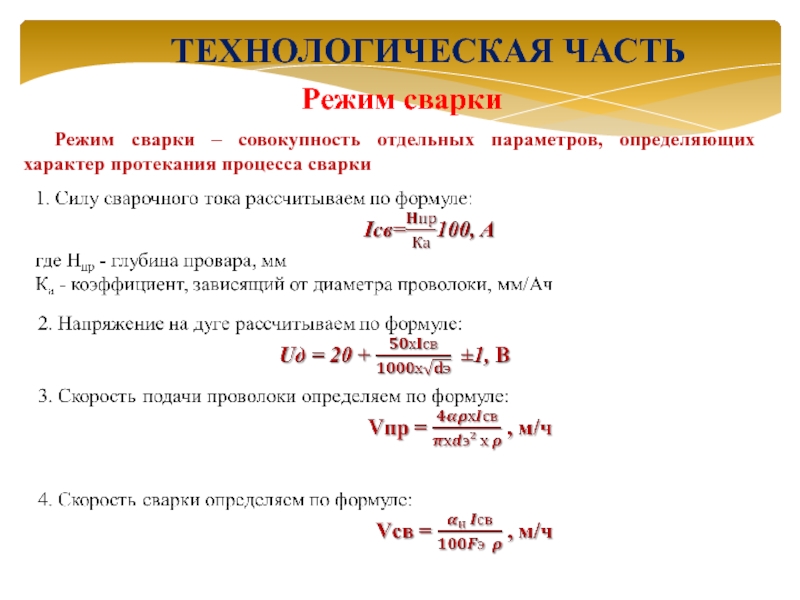

Слайд 8 Режим сварки
Технологическая часть
Режим сварки – совокупность отдельных параметров, определяющих характер протекания
процесса сварки

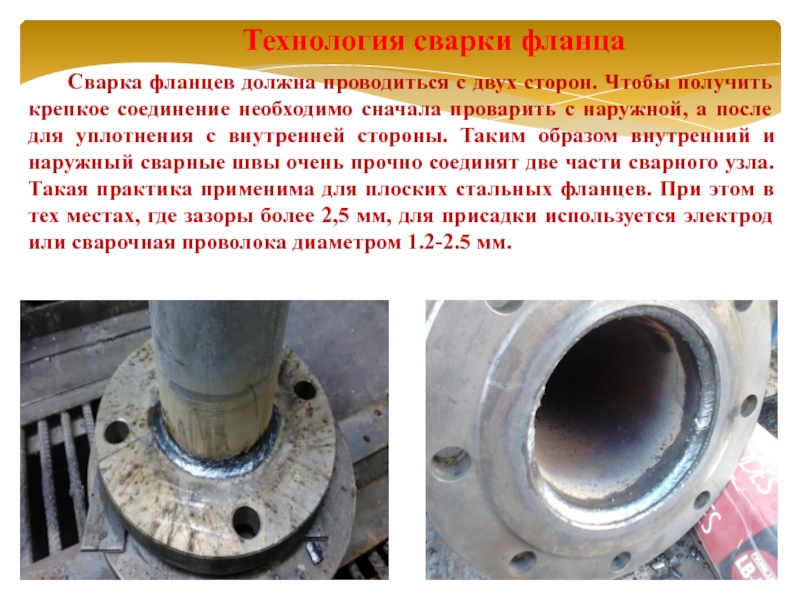

Слайд 9Технология сварки фланца
Сварка фланцев должна проводиться с двух сторон. Чтобы получить
крепкое соединение необходимо сначала проварить с наружной, а после для уплотнения с внутренней стороны. Таким образом внутренний и наружный сварные швы очень прочно соединят две части сварного узла. Такая практика применима для плоских стальных фланцев. При этом в тех местах, где зазоры более 2,5 мм, для присадки используется электрод или сварочная проволока диаметром 1.2-2.5 мм.

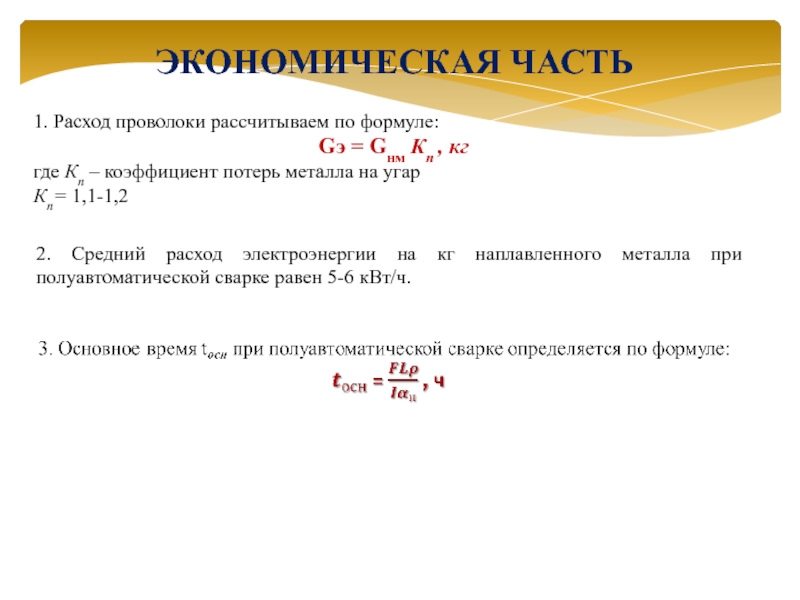

Слайд 10Экономическая часть
1. Расход проволоки рассчитываем по формуле:
Gэ = Gнм Кп ,
кг
где Кп – коэффициент потерь металла на угар
Кп= 1,1-1,2
где Кп – коэффициент потерь металла на угар
Кп= 1,1-1,2
2. Средний расход электроэнергии на кг наплавленного металла при полуавтоматической сварке равен 5-6 кВт/ч.

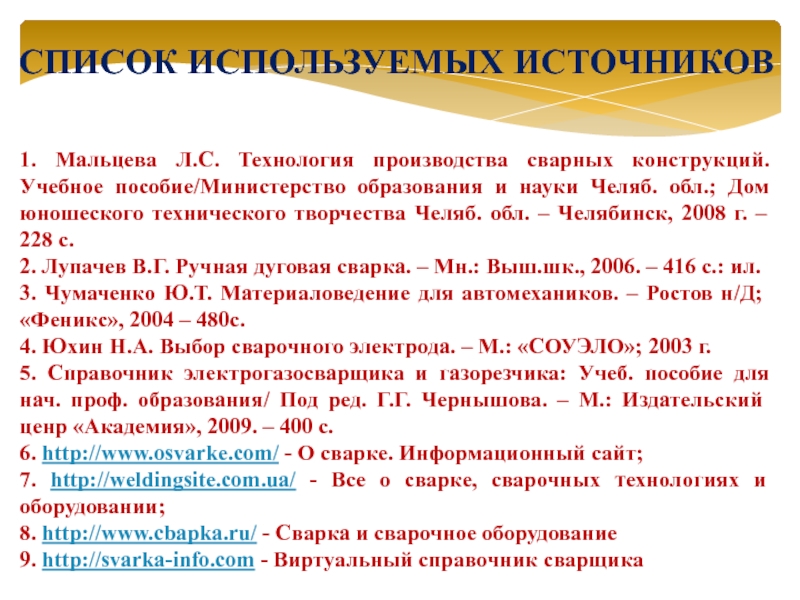

Слайд 12Список используемых источников
1. Мальцева Л.С. Технология производства сварных конструкций. Учебное пособие/Министерство
образования и науки Челяб. обл.; Дом юношеского технического творчества Челяб. обл. – Челябинск, 2008 г. – 228 с.
2. Лупачев В.Г. Ручная дуговая сварка. – Мн.: Выш.шк., 2006. – 416 с.: ил.
3. Чумаченко Ю.Т. Материаловедение для автомехаников. – Ростов н/Д; «Феникс», 2004 – 480с.
4. Юхин Н.А. Выбор сварочного электрода. – М.: «СОУЭЛО»; 2003 г.
5. Справочник электрогазосварщика и газорезчика: Учеб. пособие для нач. проф. образования/ Под ред. Г.Г. Чернышова. – М.: Издательский ценр «Академия», 2009. – 400 с.
