СУЩНОСТЬ МЕТОДА И ОБЩИЕ ПРИНЦИПЫ ЧАСТИЧНО МЕХАНИЗИРОВАННОЙ СВАРКИ В ЗАЩИТНОМ ГАЗЕ

Тема урока:

дуговой сварки в защитных газах

Способы сварки в защитных газах можно классифицировать по следующим признакам:

типу электрода — плавящимся и неплавящимся электродами;

типу защитного газа — инертные, активные, их смеси;

дуги — стационарной, импульсной;

защитного газа различают сварку в инертных газах (MIG) и активных (MAG). В качестве активных газов преимущественно используют сварку в среде углекислого газа. В отличии от ручной дуговой сварки покрытыми электродами при механизированной сварке подача электрода в зону сварки выполняется с помощью механизмов, а сварщик перемещает горелку вдоль оси шва и выполняет колебательные движения электродом по необходимости.

Частично механизированная (полуавтоматическая) сварка — механизированная дуговая сварка металлическим плавящимся электродом (проволокой) в среде защитных газов.

Arс – ручная дуговая сварка штучными электродами, ранее в технической русскоязычной литературе обозначалась как РДС

MIG – Metal Inert Gas – дуговая сварка плавящимся электродом (проволокой) в среде инертного защитного газа с автоматической подачей присадочной проволоки.

в среде активного защитного газа с автоматической подачей присадочной проволоки.

TIG – Tungsten Inert Gas – дуговая сварка неплавящимся электродом в среде инертного газа.

АС - переменный ток

DС - постоянный ток

АС/DС - переменный/постоянный ток

проволоки

наличие механизма плавной подачи электродной проволоки в момент начала сварки

"ПУШ-ПУЛ")

горелка для сварки способом MIG/MAG

жесткая внешняя статичес-кая характеристика источ-ника питания

виды дуговой сварки, осуществляет за счет большей тепловой энергии сварочной дуги сконцентрированной в месте ее горения. Температура дуги больше температуры плавления металлов, поэтому под ее воздействием кромки сварного изделия плавятся, образуя сварочную ванну из жидкого металла. Дуги при этом горит между основным металлом и сварочной проволокой, которая выполняет функции подвода дуги к зоне сварки и является присадочным металлом для заполнения зазора между кромками.

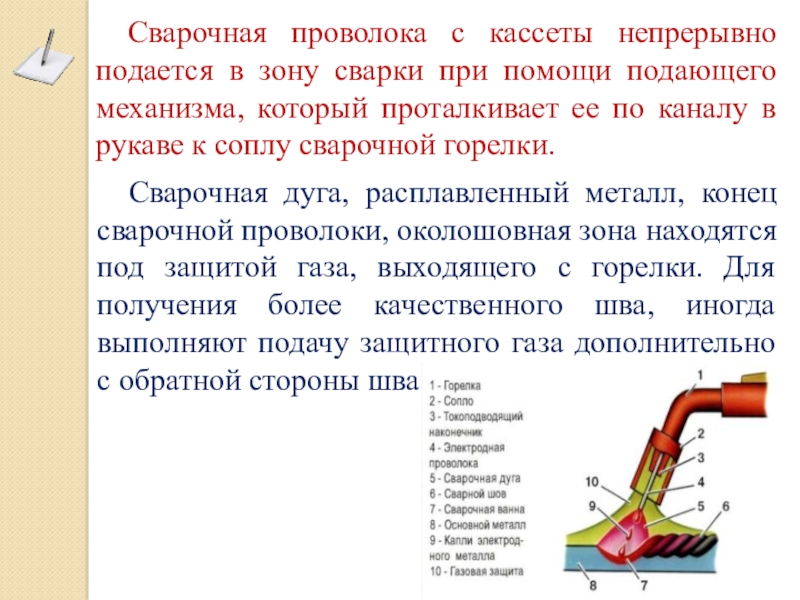

защитой газа, выходящего с горелки. Для получения более качественного шва, иногда выполняют подачу защитного газа дополнительно с обратной стороны шва.

Сварочная проволока с кассеты непрерывно подается в зону сварки при помощи подающего механизма, который проталкивает ее по каналу в рукаве к соплу сварочной горелки.

или полностью автоматизировать.

Преимущества:

- получение качественных сварных соединений, особенно в тонкостенных конструкциях;

- отсутствие флюсов или покрытий ;

- возможность сварки в различных пространственных соединениях;

- высокая производительность;

за процессом сварки;

- возможность полной механизации и автоматизации процесса.

необходимость жидкостных систем охлаждения при сварке на режимах с повышенной мощностью;

Недостатки:

- вероятность нарушения газовой защиты на открытом воздухе и сквозняке;

шва:
свободное;
принудительное.

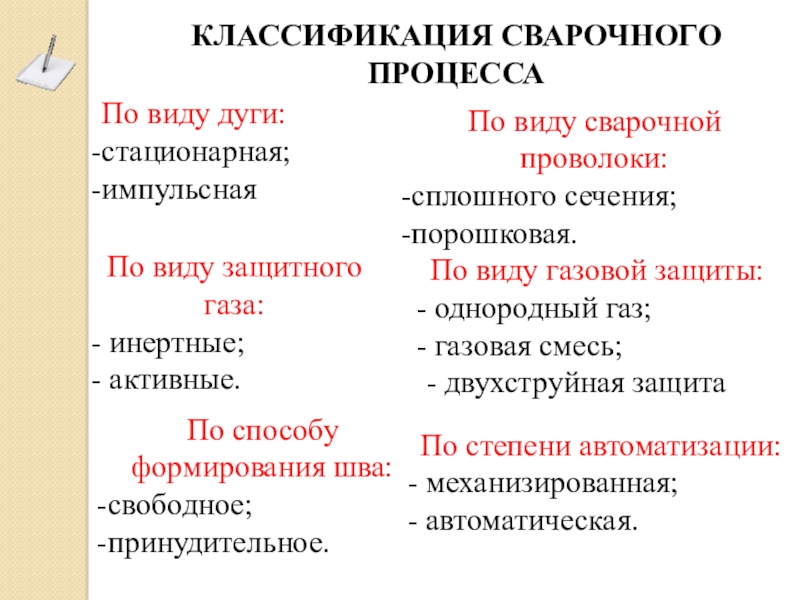

По виду газовой защиты:
однородный газ;
газовая смесь;
- двухструйная защита

По виду защитного газа:
инертные;
активные.

По степени автоматизации:
механизированная;
автоматическая.
