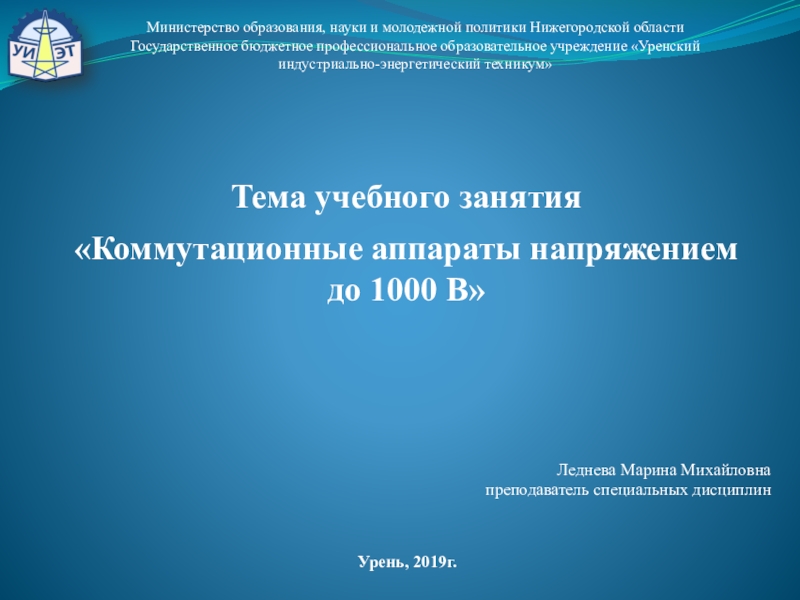

Презентация, доклад по МДК 04.01 Электромонтер по обслуживанию распред.сетей на тему Коммутационные аппараты напряжением до 1000 В

Леднева Марина Михайловна
преподаватель специальных дисциплин

Урень, 2019г.

Тема учебного занятия

«Коммутационные аппараты напряжением до 1000 В»

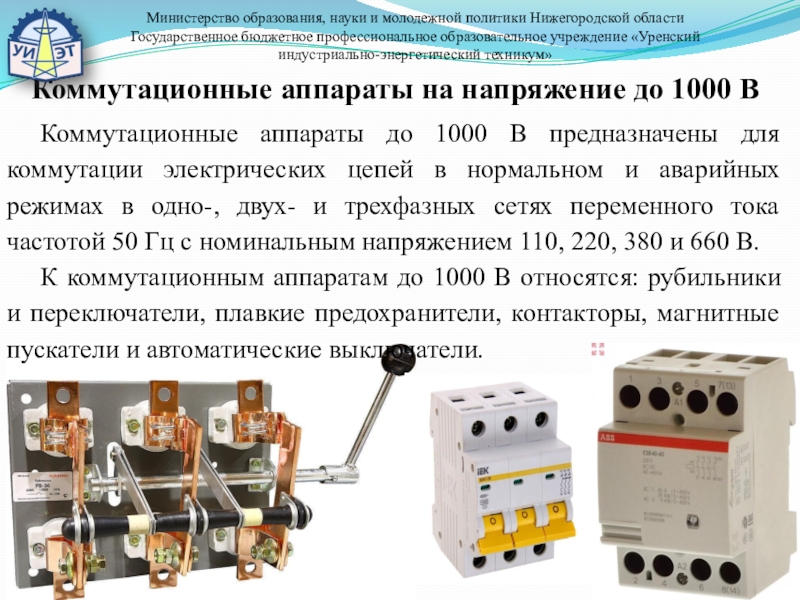

Коммутационные аппараты на напряжение до 1000 В

Коммутационные аппараты до 1000 В предназначены для коммутации электрических цепей в нормальном и аварийных режимах в одно-, двух- и трехфазных сетях переменного тока частотой 50 Гц с номинальным напряжением 110, 220, 380 и 660 В.
К коммутационным аппаратам до 1000 В относятся: рубильники и переключатели, плавкие предохранители, контакторы, магнитные пускатели и автоматические выключатели.

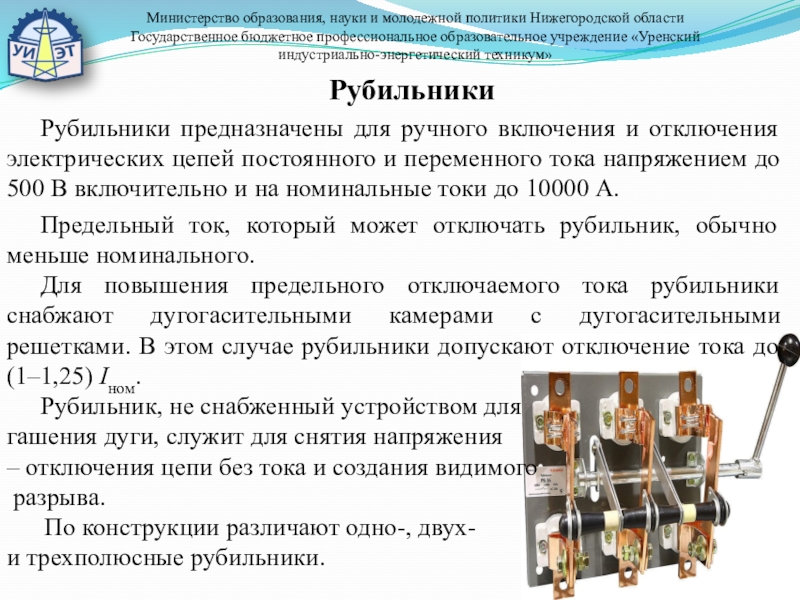

Рубильники

Рубильники предназначены для ручного включения и отключения электрических цепей постоянного и переменного тока напряжением до 500 В включительно и на номинальные токи до 10000 А.

Предельный ток, который может отключать рубильник, обычно меньше номинального.
Для повышения предельного отключаемого тока рубильники снабжают дугогасительными камерами с дугогасительными решетками. В этом случае рубильники допускают отключение тока до (1–1,25) Iном.
Рубильник, не снабженный устройством для
гашения дуги, служит для снятия напряжения
– отключения цепи без тока и создания видимого
разрыва.
По конструкции различают одно-, двух-
и трехполюсные рубильники.

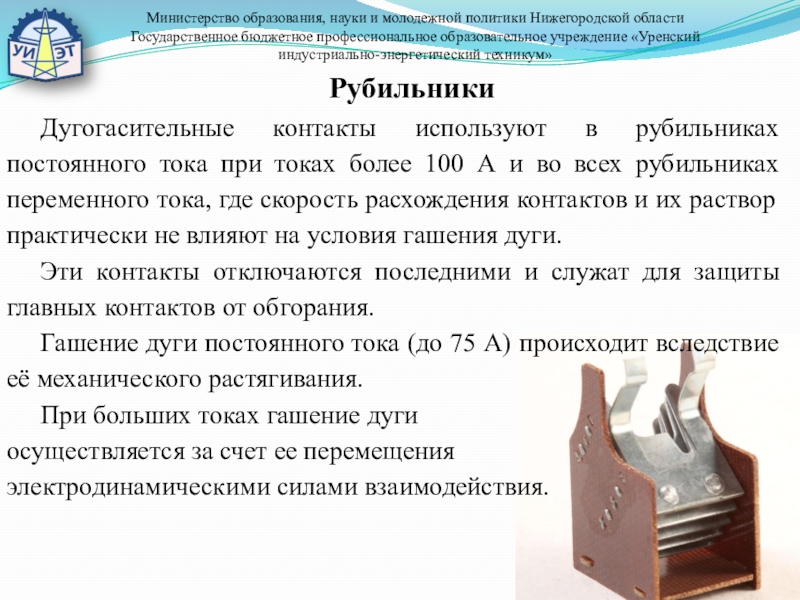

Рубильники

Дугогасительные контакты используют в рубильниках постоянного тока при токах более 100 А и во всех рубильниках переменного тока, где скорость расхождения контактов и их раствор практически не влияют на условия гашения дуги.
Эти контакты отключаются последними и служат для защиты главных контактов от обгорания.
Гашение дуги постоянного тока (до 75 А) происходит вследствие её механического растягивания.
При больших токах гашение дуги
осуществляется за счет ее перемещения
электродинамическими силами взаимодействия.

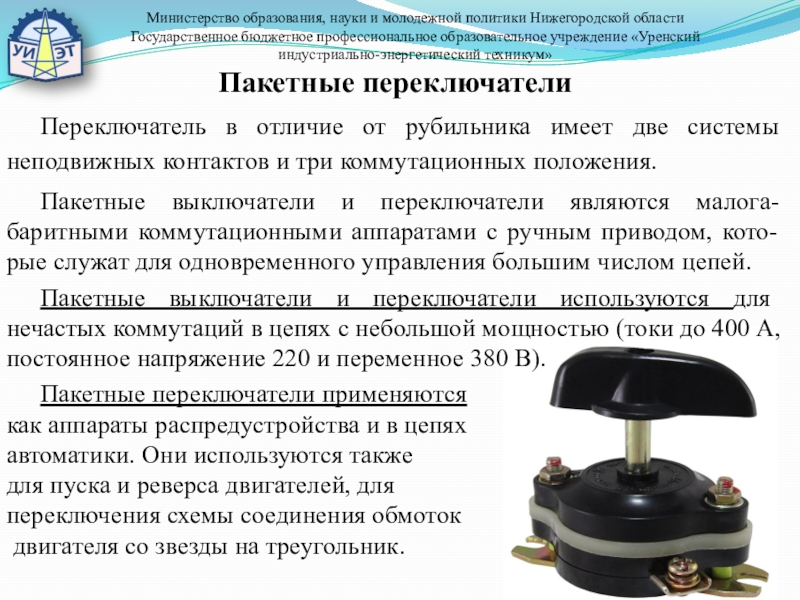

Пакетные переключатели

Переключатель в отличие от рубильника имеет две системы неподвижных контактов и три коммутационных положения.

Пакетные выключатели и переключатели являются малога-баритными коммутационными аппаратами с ручным приводом, кото-рые служат для одновременного управления большим числом цепей.

Пакетные выключатели и переключатели используются для нечастых коммутаций в цепях с небольшой мощностью (токи до 400 А, постоянное напряжение 220 и переменное 380 В).

Пакетные переключатели применяются
как аппараты распредустройства и в цепях
автоматики. Они используются также
для пуска и реверса двигателей, для
переключения схемы соединения обмоток
двигателя со звезды на треугольник.

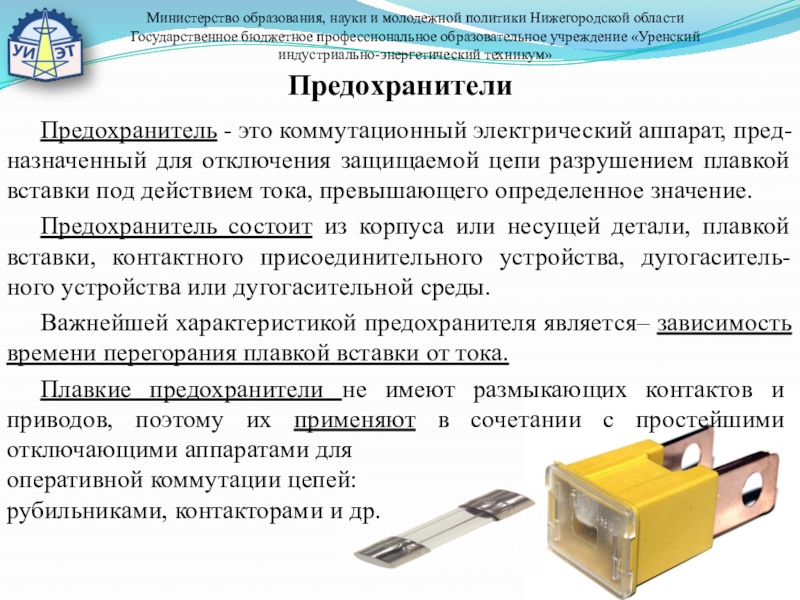

Предохранители

Предохранитель - это коммутационный электрический аппарат, пред-назначенный для отключения защищаемой цепи разрушением плавкой вставки под действием тока, превышающего определенное значение.

Предохранитель состоит из корпуса или несущей детали, плавкой вставки, контактного присоединительного устройства, дугогаситель-ного устройства или дугогасительной среды.

Важнейшей характеристикой предохранителя является– зависимость времени перегорания плавкой вставки от тока.

Плавкие предохранители не имеют размыкающих контактов и приводов, поэтому их применяют в сочетании с простейшими отключающими аппаратами для
оперативной коммутации цепей:
рубильниками, контакторами и др.

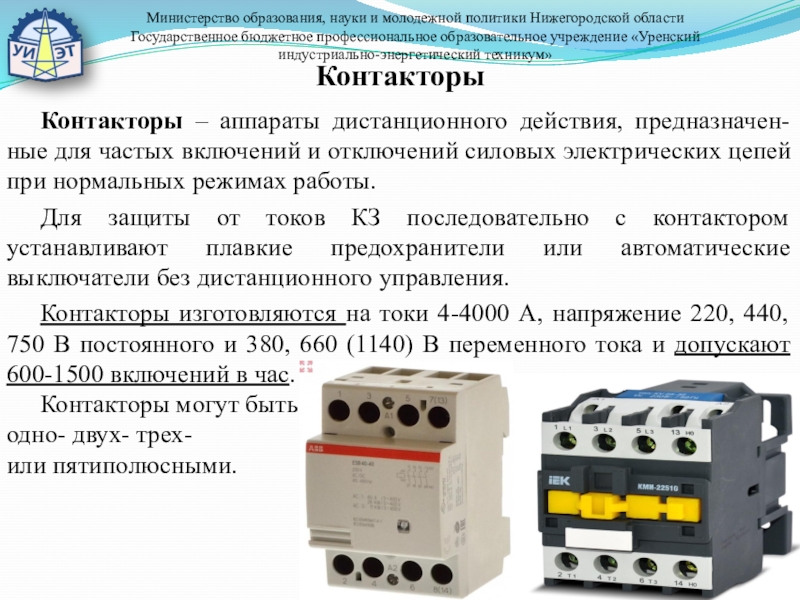

Контакторы

Контакторы – аппараты дистанционного действия, предназначен-ные для частых включений и отключений силовых электрических цепей при нормальных режимах работы.

Для защиты от токов КЗ последовательно с контактором устанавливают плавкие предохранители или автоматические выключатели без дистанционного управления.

Контакторы изготовляются на токи 4-4000 А, напряжение 220, 440, 750 В постоянного и 380, 660 (1140) В переменного тока и допускают 600-1500 включений в час.
Контакторы могут быть
одно- двух- трех-
или пятиполюсными.

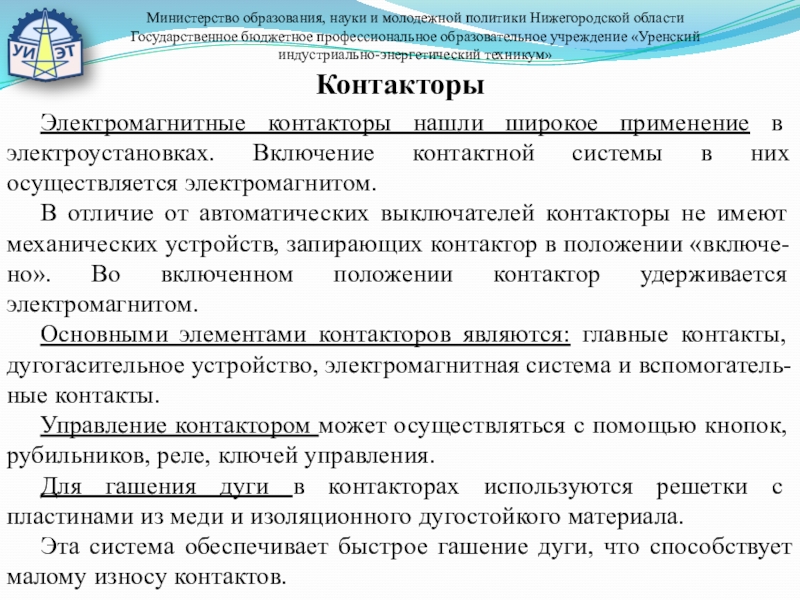

Контакторы
Электромагнитные контакторы нашли широкое применение в электроустановках. Включение контактной системы в них осуществляется электромагнитом.
В отличие от автоматических выключателей контакторы не имеют механических устройств, запирающих контактор в положении «включе-но». Во включенном положении контактор удерживается электромагнитом.
Основными элементами контакторов являются: главные контакты, дугогасительное устройство, электромагнитная система и вспомогатель-ные контакты.
Управление контактором может осуществляться с помощью кнопок, рубильников, реле, ключей управления.
Для гашения дуги в контакторах используются решетки с пластинами из меди и изоляционного дугостойкого материала.
Эта система обеспечивает быстрое гашение дуги, что способствует малому износу контактов.

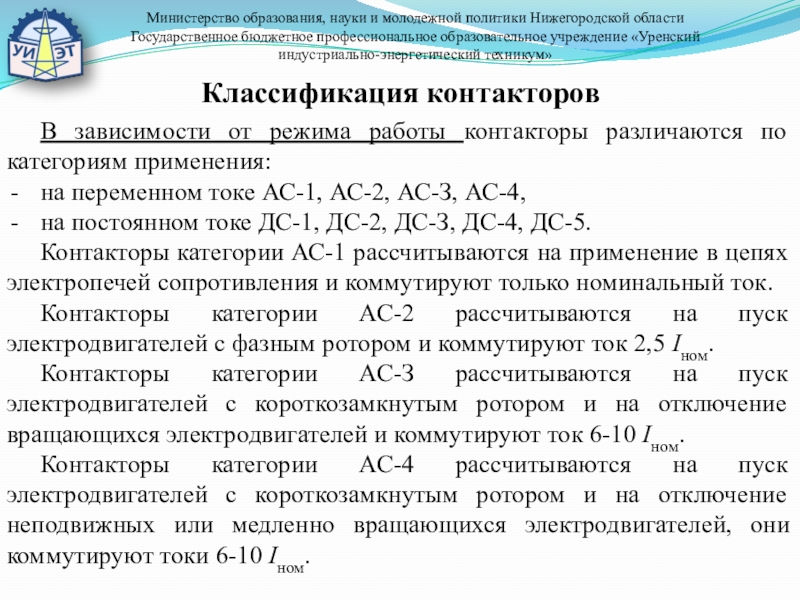

Классификация контакторов
В зависимости от режима работы контакторы различаются по категориям применения:
на переменном токе АС-1, АС-2, АС-З, АС-4,
на постоянном токе ДС-1, ДС-2, ДС-З, ДС-4, ДС-5.
Контакторы категории АС-1 рассчитываются на применение в цепях электропечей сопротивления и коммутируют только номинальный ток.
Контакторы категории АС-2 рассчитываются на пуск электродвигателей с фазным ротором и коммутируют ток 2,5 Iном.
Контакторы категории АС-З рассчитываются на пуск электродвигателей с короткозамкнутым ротором и на отключение вращающихся электродвигателей и коммутируют ток 6-10 Iном.
Контакторы категории АС-4 рассчитываются на пуск электродвигателей с короткозамкнутым ротором и на отключение неподвижных или медленно вращающихся электродвигателей, они коммутируют токи 6-10 Iном.

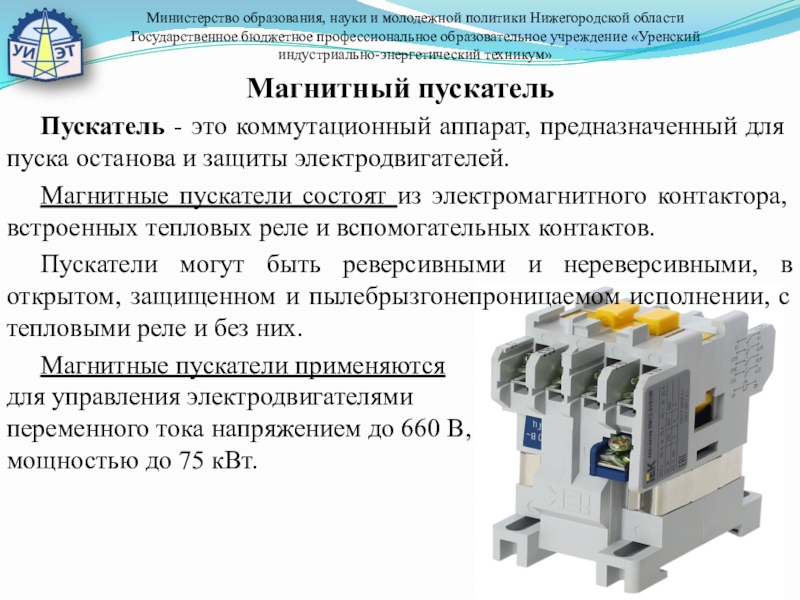

Магнитный пускатель
Пускатель - это коммутационный аппарат, предназначенный для пуска останова и защиты электродвигателей.

Магнитные пускатели состоят из электромагнитного контактора, встроенных тепловых реле и вспомогательных контактов.

Пускатели могут быть реверсивными и нереверсивными, в открытом, защищенном и пылебрызгонепроницаемом исполнении, с тепловыми реле и без них.

Магнитные пускатели применяются
для управления электродвигателями
переменного тока напряжением до 660 В,
мощностью до 75 кВт.

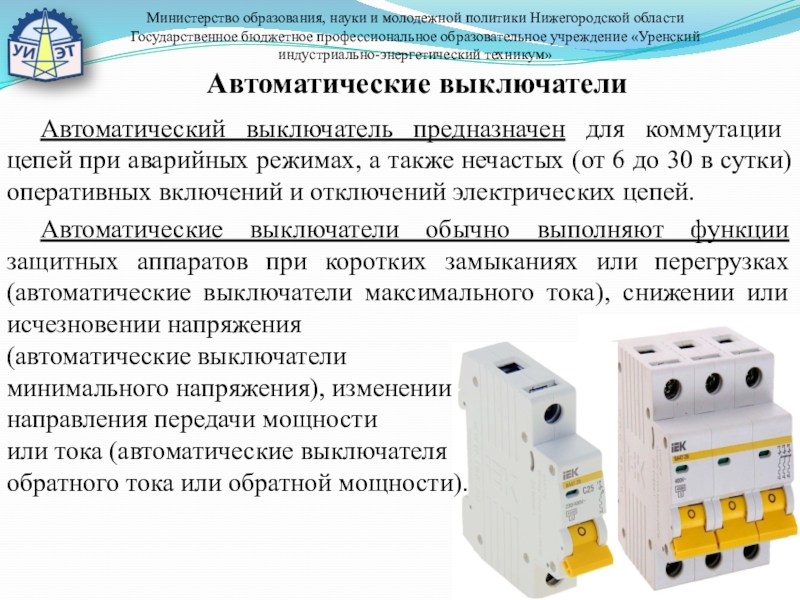

Автоматические выключатели

Автоматический выключатель предназначен для коммутации цепей при аварийных режимах, а также нечастых (от 6 до 30 в сутки) оперативных включений и отключений электрических цепей.

Автоматические выключатели обычно выполняют функции защитных аппаратов при коротких замыканиях или перегрузках (автоматические выключатели максимального тока), снижении или исчезновении напряжения
(автоматические выключатели
минимального напряжения), изменении
направления передачи мощности
или тока (автоматические выключателя
обратного тока или обратной мощности).
