Презентация, доклад по МДК-04 Организация работы слесаря-электрика на тему Правка металла

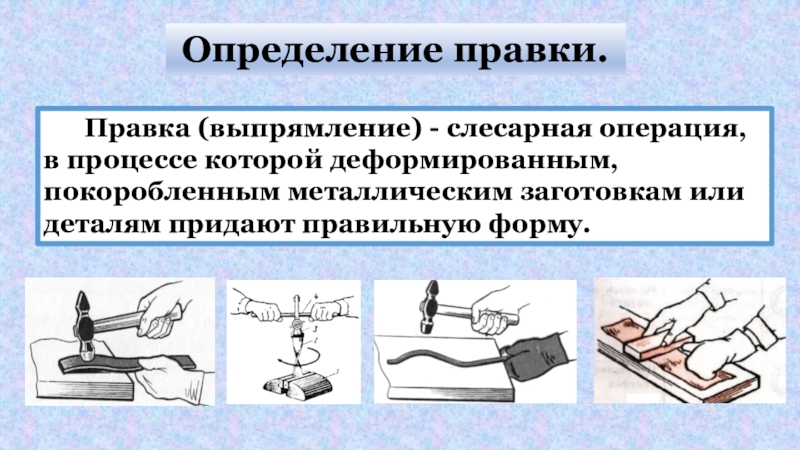

деформированным, покоробленным металлическим заготовкам или деталям придают правильную форму.

Определение правки.

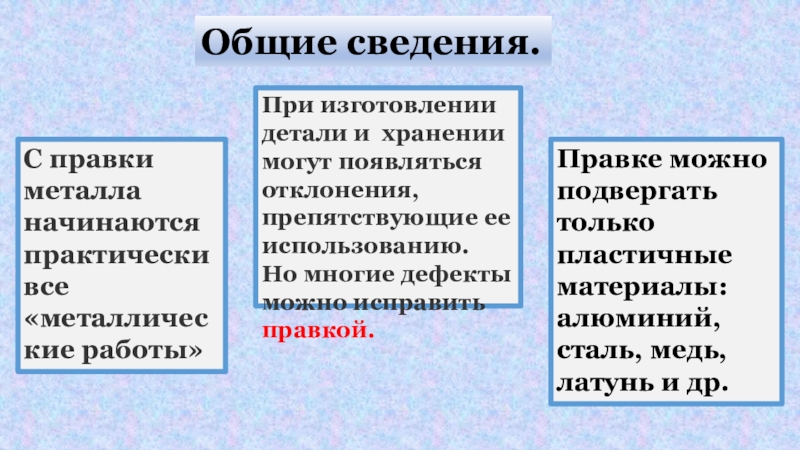

только пластичные материалы: алюминий, сталь, медь, латунь и др.

При изготовлении детали и  хранении могут появляться отклонения, препятствующие ее использованию.
Но многие дефекты можно исправить правкой.

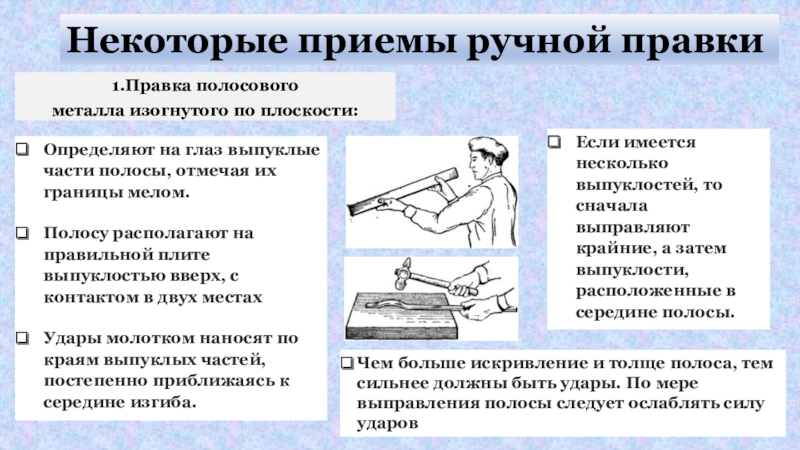

выпуклые части полосы, отмечая их границы мелом.
Полосу располагают на правильной плите выпуклостью вверх, с контактом в двух местах
Удары молотком наносят по краям выпуклых частей, постепенно приближаясь к середине изгиба.

Если имеется несколько выпуклостей, то сначала выправляют крайние, а затем выпуклости, расположенные в середине полосы.

Чем больше искривление и толще полоса, тем сильнее должны быть удары. По мере выправления полосы следует ослаблять силу ударов

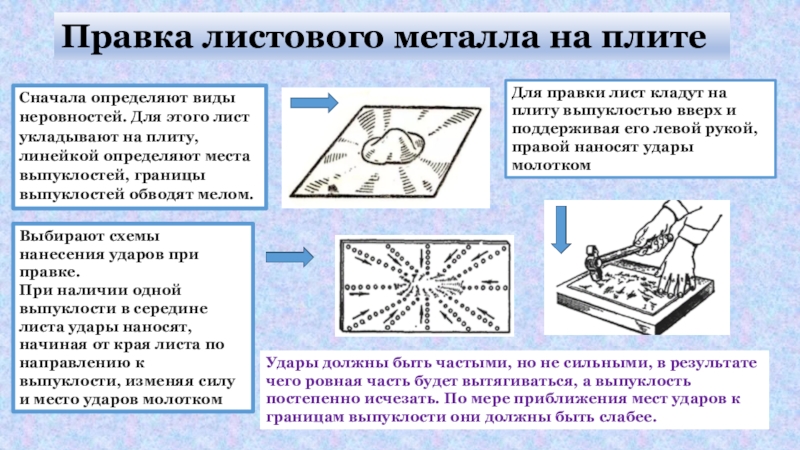

укладывают на плиту, линейкой определяют места выпуклостей, границы выпуклостей обводят мелом.

Выбирают схемы нанесения ударов при правке.
При наличии одной выпуклости в середине листа удары наносят, начиная от края листа по направлению к выпуклости, изменяя силу и место ударов молотком

Для правки лист кладут на плиту выпуклостью вверх и поддерживая его левой рукой, правой наносят удары молотком

Удары должны быть частыми, но не сильными, в результате чего ровная часть будет вытягиваться, а выпуклость постепенно исчезать. По мере приближения мест ударов к границам выпуклости они должны быть слабее.

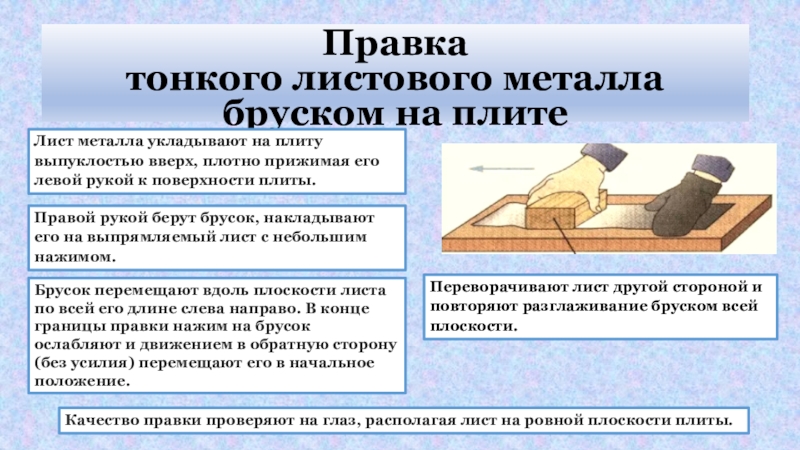

выпуклостью вверх, плотно прижимая его левой рукой к поверхности плиты.

Правой рукой берут брусок, накладывают его на выпрямляемый лист с небольшим нажимом.

Брусок перемещают вдоль плоскости листа по всей его длине слева направо. В конце границы правки нажим на брусок ослабляют и движением в обратную сторону (без усилия) перемещают его в начальное положение.

Переворачивают лист другой стороной и повторяют разглаживание бруском всей плоскости.

Качество правки проверяют на глаз, располагая лист на ровной плоскости плиты.

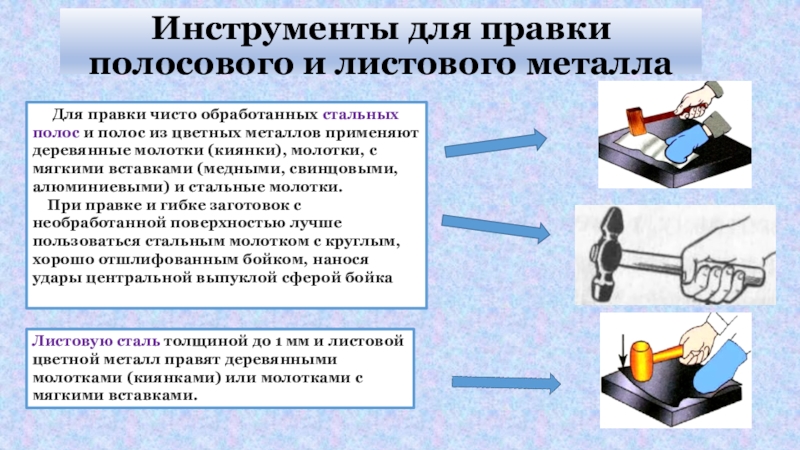

из цветных металлов применяют деревянные молотки (киянки), молотки, с мягкими вставками (медными, свинцовыми, алюминиевыми) и стальные молотки.
При правке и гибке заготовок с необработанной поверхностью лучше пользоваться стальным молотком с круглым, хорошо отшлифованным бойком, нанося удары центральной выпуклой сферой бойка

Листовую сталь толщиной до 1 мм и листовой цветной металл правят деревянными молотками (киянками) или молотками с мягкими вставками.

Инструменты для правки полосового и листового металла

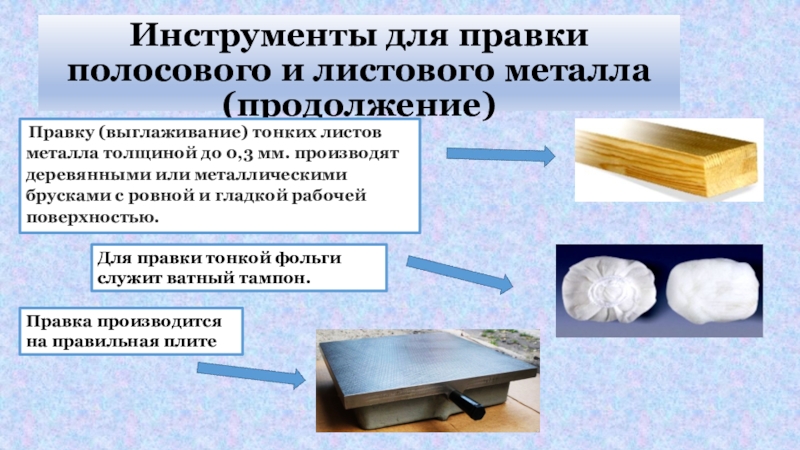

металла толщиной до 0,3 мм. производят деревянными или металлическими брусками с ровной и гладкой рабочей поверхностью.

Для правки тонкой фольги служит ватный тампон.

Правка производится на правильная плите

кромки;

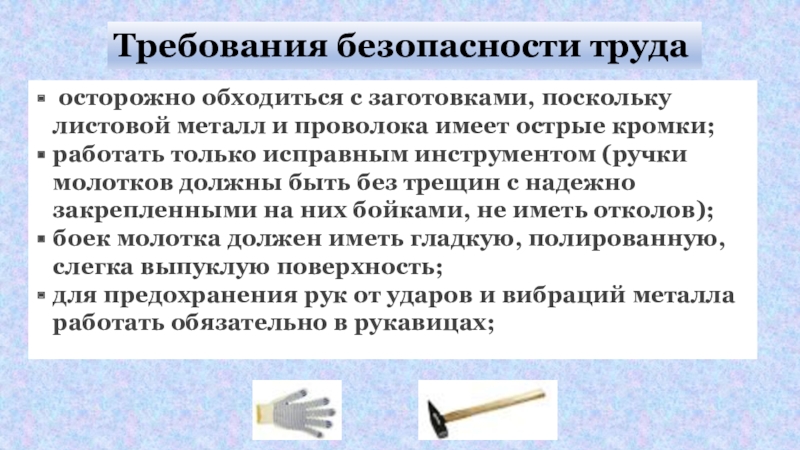

работать только исправным инструментом (ручки молотков должны быть без трещин с надежно закрепленными на них бойками, не иметь отколов);
боек молотка должен иметь гладкую, полированную, слегка выпуклую поверхность;
для предохранения рук от ударов и вибраций металла работать обязательно в рукавицах;

Требования безопасности труда

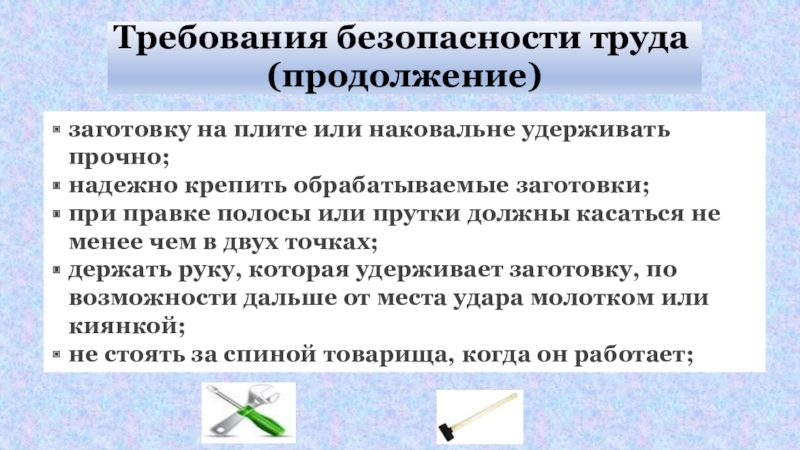

полосы или прутки должны касаться не менее чем в двух точках;
держать руку, которая удерживает заготовку, по возможности дальше от места удара молотком или киянкой;
не стоять за спиной товарища, когда он работает;

Требования безопасности труда
(продолжение)
