Презентация, доклад по МДК 03.01 Иехнология малярных работ

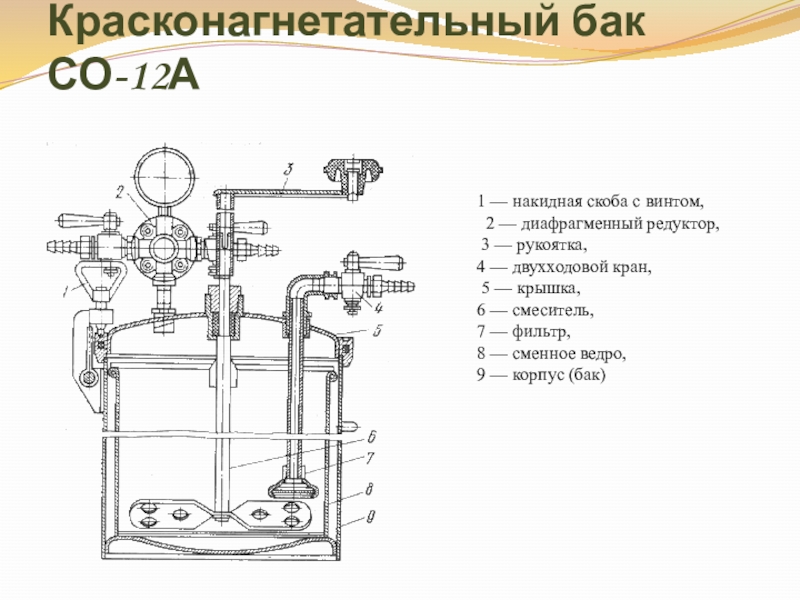

— рукоятка,
4 — двухходовой кран,
5 — крышка,
6 — смеситель,
7 — фильтр,
8 — сменное ведро,
9 — корпус (бак)

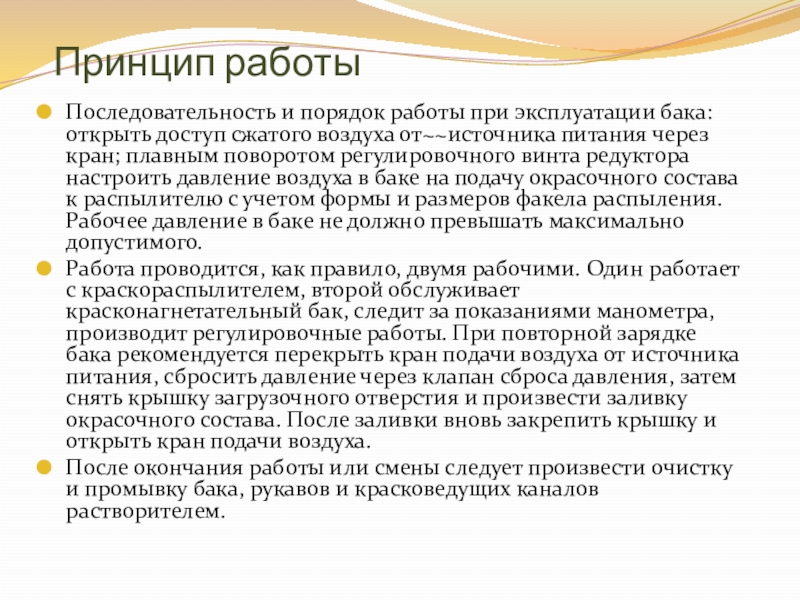

воздуха от~~источника питания через кран; плавным поворотом регулировочного винта редуктора настроить давление воздуха в баке на подачу окрасочного состава к распылителю с учетом формы и размеров факела распыления. Рабочее давление в баке не должно превышать максимально допустимого.
Работа проводится, как правило, двумя рабочими. Один работает с краскораспылителем, второй обслуживает красконагнетательный бак, следит за показаниями манометра, производит регулировочные работы. При повторной зарядке бака рекомендуется перекрыть кран подачи воздуха от источника питания, сбросить давление через клапан сброса давления, затем снять крышку загрузочного отверстия и произвести заливку окрасочного состава. После заливки вновь закрепить крышку и открыть кран подачи воздуха.
После окончания работы или смены следует произвести очистку и промывку бака, рукавов и красковедущих каналов растворителем.

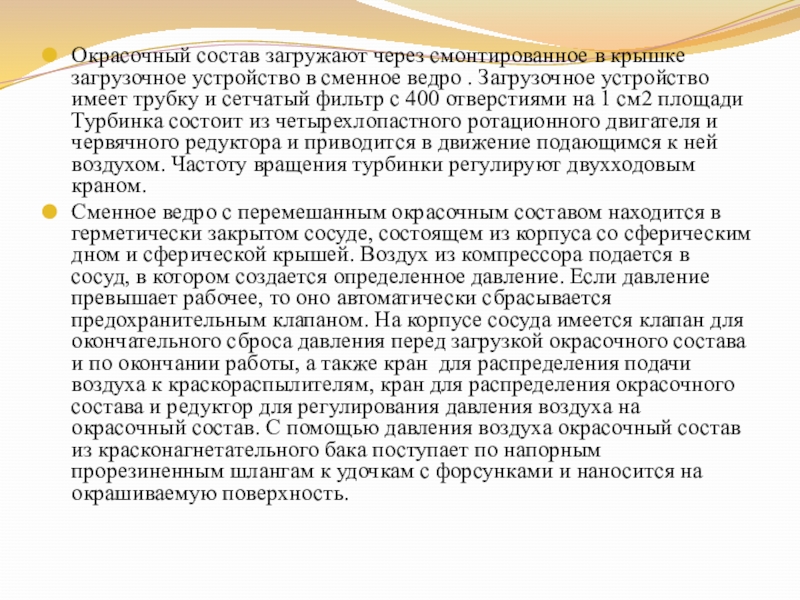

ведро . Загрузочное устройство имеет трубку и сетчатый фильтр с 400 отверстиями на 1 см2 площади Турбинка состоит из четырехлопастного ротационного двигателя и червячного редуктора и приводится в движение подающимся к ней воздухом. Частоту вращения турбинки регулируют двухходовым краном.
Сменное ведро с перемешанным окрасочным составом находится в герметически закрытом сосуде, состоящем из корпуса со сферическим дном и сферической крышей. Воздух из компрессора подается в сосуд, в котором создается определенное давление. Если давление превышает рабочее, то оно автоматически сбрасывается предохранительным клапаном. На корпусе сосуда имеется клапан для окончательного сброса давления перед загрузкой окрасочного состава и по окончании работы, а также кран для распределения подачи воздуха к краскораспылителям, кран для распределения окрасочного состава и редуктор для регулирования давления воздуха на окрасочный состав. С помощью давления воздуха окрасочный состав из красконагнетательного бака поступает по напорным прорезиненным шлангам к удочкам с форсунками и наносится на окрашиваемую поверхность.
