Презентация, доклад по МДК 02.04 Технология электродуговой сварки и резки металла. на тему Кислородно-дуговая резка.

нагрев разрезаемого металла до температуры воспламенения осуществляют дугой, горящей между трубчатым покрытым электродом и изделием. После начала процесса резки дуга подогревает переднюю поверхность кромки разрезаемого металла впереди струи режущего кислорода до температуры воспламенения, обеспечивая тем самым непрерывность процесса резки .Лучше всего разрезаются низкоуглеродистые и низколегированные стали.

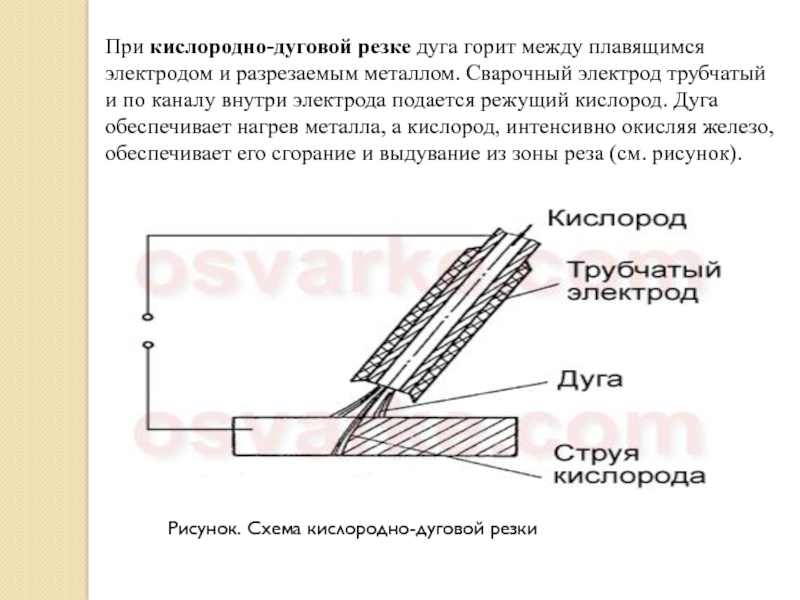

Сварочный электрод трубчатый и по каналу внутри электрода подается режущий кислород. Дуга обеспечивает нагрев металла, а кислород, интенсивно окисляя железо, обеспечивает его сгорание и выдувание из зоны реза (см. рисунок).

Рисунок. Схема кислородно-дуговой резки

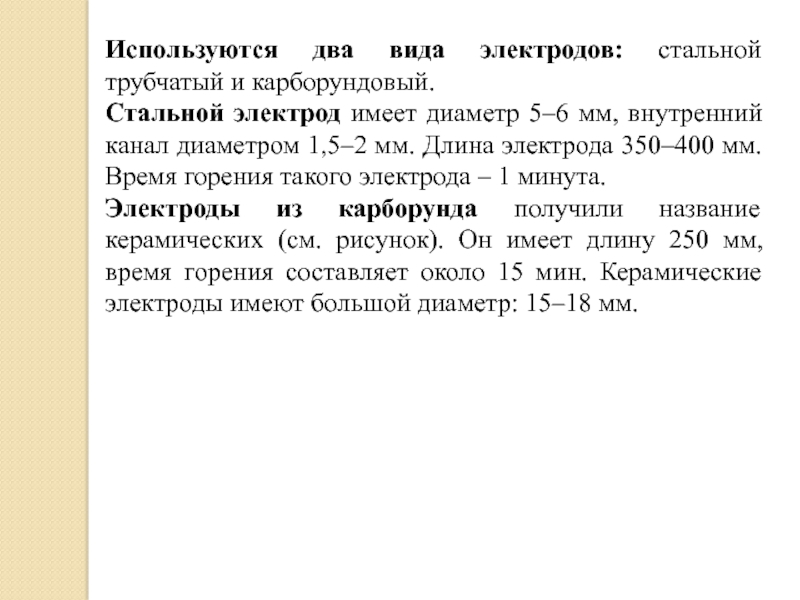

диаметр 5–6 мм, внутренний канал диаметром 1,5–2 мм. Длина электрода 350–400 мм. Время горения такого электрода – 1 минута.
Электроды из карборунда получили название керамических (см. рисунок). Он имеет длину 250 мм, время горения составляет около 15 мин. Керамические электроды имеют большой диаметр: 15–18 мм.

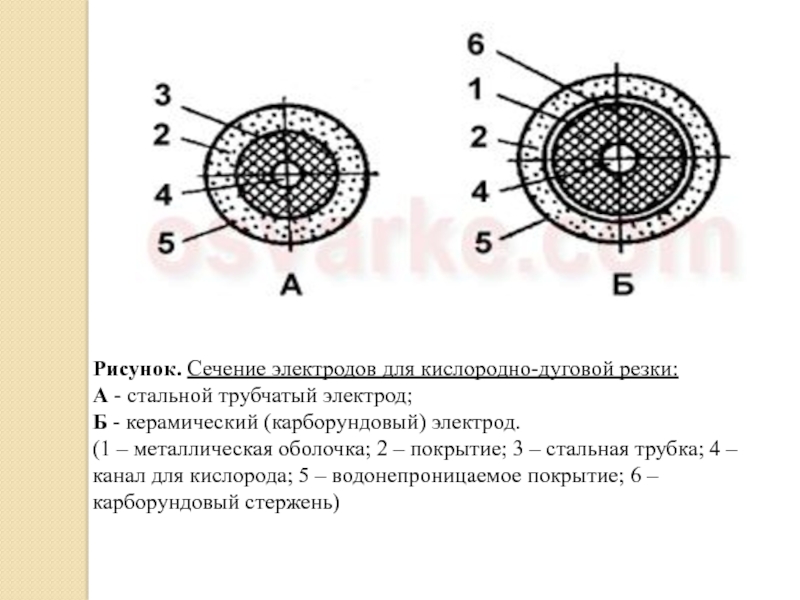

керамический (карборундовый) электрод. (1 – металлическая оболочка; 2 – покрытие; 3 – стальная трубка; 4 – канал для кислорода; 5 – водонепроницаемое покрытие; 6 – карборундовый стержень)

открытие и закрытие, высокие электроизоляционные свойства.
Кислородно-дуговую резку применяют для резки черных и цветных металлов толщиной до 120 мм, на глубинах до 100 м. Сила тока 200–350А, давление кислорода 3–10 бар (в зависимости от толщины).

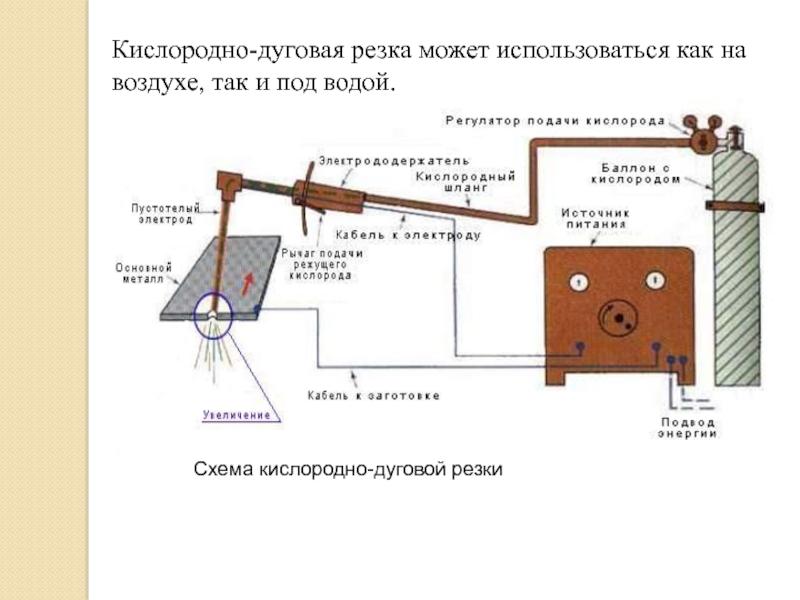

под водой.

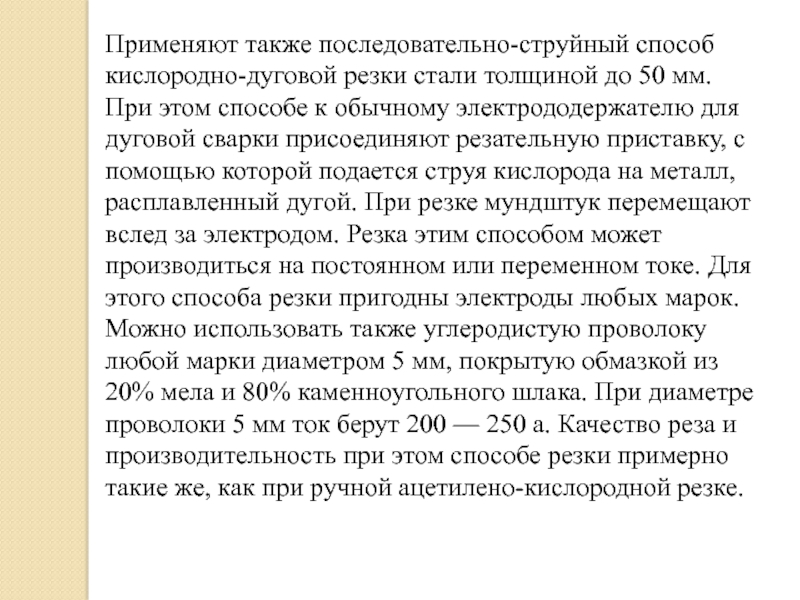

При этом способе к обычному электрододержателю для дуговой сварки присоединяют резательную приставку, с помощью которой подается струя кислорода на металл, расплавленный дугой. При резке мундштук перемещают вслед за электродом. Резка этим способом может производиться на постоянном или переменном токе. Для этого способа резки пригодны электроды любых марок. Можно использовать также углеродистую проволоку любой марки диаметром 5 мм, покрытую обмазкой из 20% мела и 80% каменноугольного шлака. При диаметре проволоки 5 мм ток берут 200 — 250 а. Качество реза и производительность при этом способе резки примерно такие же, как при ручной ацетилено-кислородной резке.
