Презентация, доклад по МДК 02.02: Устройтво и обслуживние ацетиленового генератора
Содержание
- 1. Презентация по МДК 02.02: Устройтво и обслуживние ацетиленового генератора
- 2. бесцветный газ, легче воздуха; легко вступает
- 3. СаС2карбид кальция твердое вещество тёмно-серого цвета с резким запахом,активно поглощающее воду;

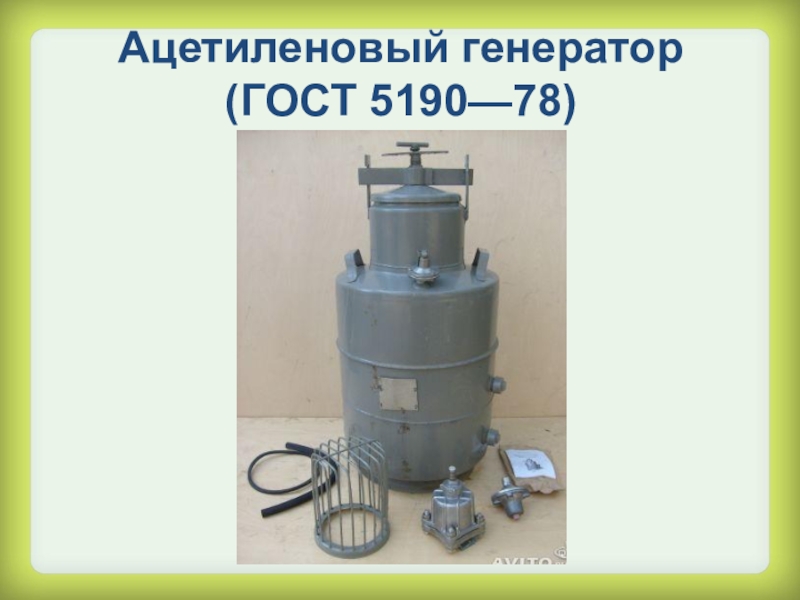

- 4. Ацетиленовый генератор (ГОСТ 5190—78)
- 5. Классификация ацетиленовых генераторов:По давлению получаемого ацетиленаПо производительностиПо способу примененияПо способу взаимодействия карбида кальция с водой
- 6. По способу взаимодействия карбида кальция с водой:КВ «карбид в воду»ВК «вода на карбид»ВВ «вытеснение воды»
- 7. Принцип работы ацетиленовых генераторов типа КВ
- 8. Принцип работы ацетиленовых генераторов типа ВК
- 9. Принцип работы ацетиленовых генераторов типа ВВ

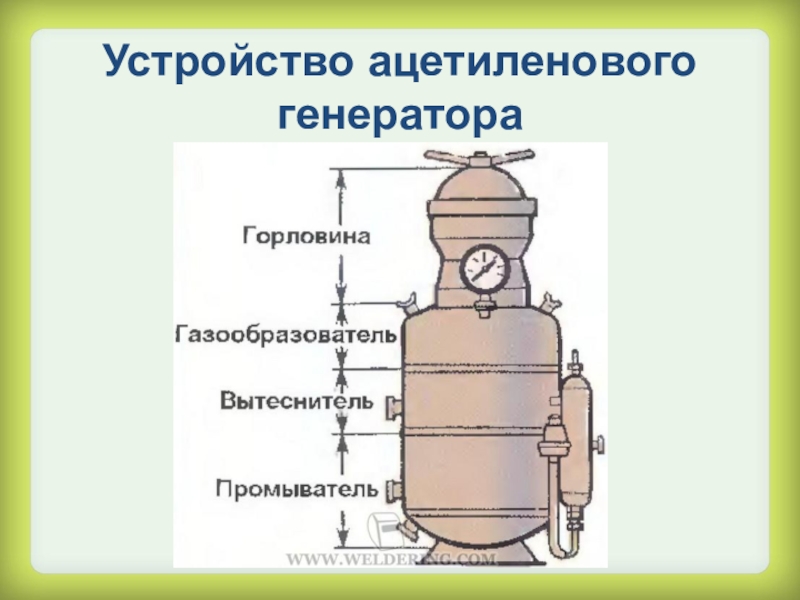

- 10. Устройство ацетиленового генератора
- 11. Ацетиленовый генератор АСП – 1,251 – горловина;2
- 12. Подготовка генератора к работе:• установить в вертикальное
- 13. В процессе работы генератора:Следить за показанием давления
- 14. По окончании работы:промыть корзину, газообразователь и промыватель от ила;проветрить помещение
- 15. 1. Перечислите основные части ацетиленовых генераторов.2. Для
- 16. 4. Можно ли эксплуатировать ацетиленовый генератор без
- 17. 1. Перечислите основные части ацетиленовых генераторов.горловинагазообразовательвытеснительпромывательпредохранительныйзатвор12345
- 18. 2. Для чего предназначен газообразователь в ацетиленовом генераторе? для выработки ацетилена путем разложения карбида кальция водой
- 19. 3. Для чего предназначен предохранительный клапан в
- 20. 4. Можно ли эксплуатировать ацетиленовый генератор без
- 21. 5. Как часто проводят профилактические осмотры генераторов? профилактические осмотры генераторов проводят каждые три месяца
- 22. Домашнее задание:Закрепить изучаемый материал по учебникам Н.А.
бесцветный газ, легче воздуха; легко вступает в реакцию с солями серебра, меди и ртути; хорошо растворяется в ацетоне; в больших объемах взрывоопасен; способен к самовоспламенению в чистом виде и в смеси с воздухом; получают путем
Слайд 1Тема урока: «Устройство ацетиленовых генераторов, принцип работы и правила их обслуживания»
ПМ.
02 «Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях»

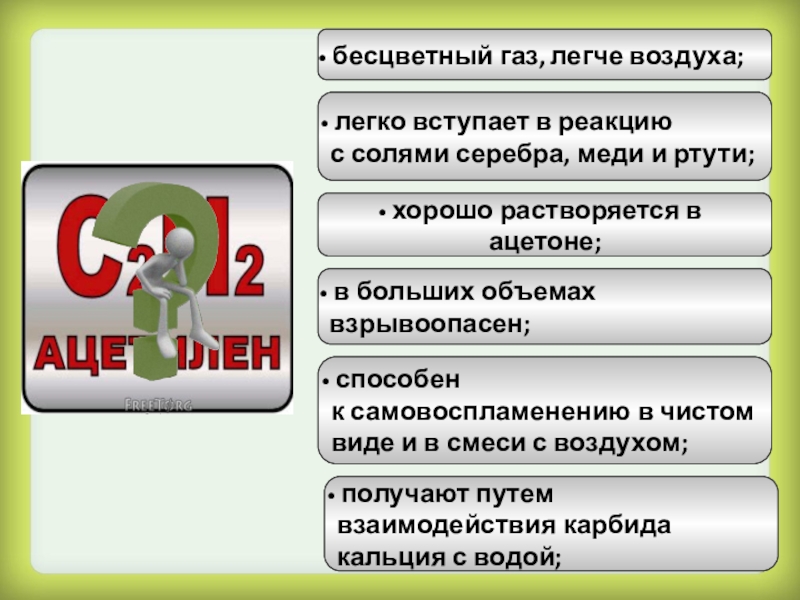

Слайд 2 бесцветный газ, легче воздуха;
легко вступает в реакцию
с солями
серебра, меди и ртути;
хорошо растворяется в ацетоне;
в больших объемах
взрывоопасен;
способен
к самовоспламенению в чистом
виде и в смеси с воздухом;
получают путем
взаимодействия карбида
кальция с водой;

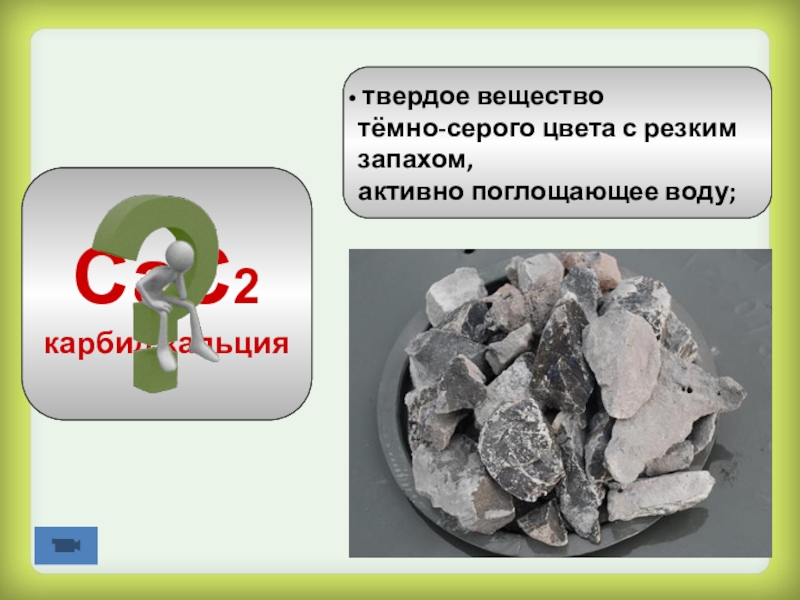

Слайд 3СаС2
карбид кальция
твердое вещество
тёмно-серого цвета с резким
запахом,
активно поглощающее воду;
Слайд 5Классификация ацетиленовых генераторов:
По давлению получаемого
ацетилена
По производительности
По способу применения
По способу взаимодействия
карбида кальция с водой

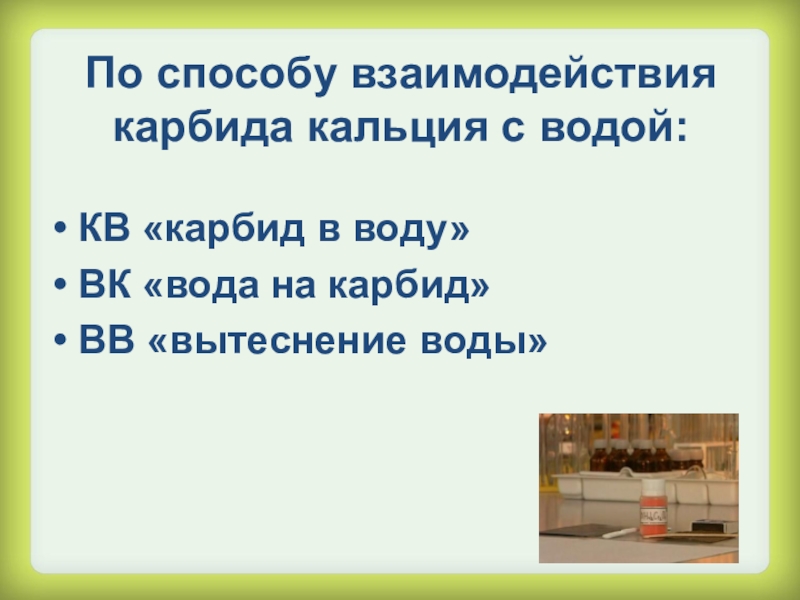

Слайд 6По способу взаимодействия карбида кальция с водой:
КВ «карбид в воду»
ВК «вода
на карбид»
ВВ «вытеснение воды»
ВВ «вытеснение воды»

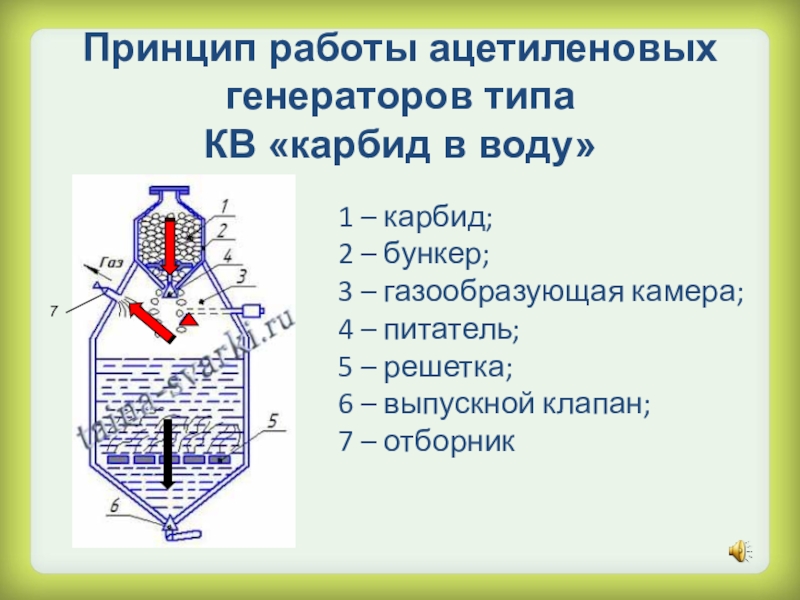

Слайд 7Принцип работы ацетиленовых генераторов типа
КВ «карбид в воду»
1 – карбид;
2
– бункер;
3 – газообразующая камера;
4 – питатель;
5 – решетка;
6 – выпускной клапан;
7 – отборник
3 – газообразующая камера;
4 – питатель;
5 – решетка;
6 – выпускной клапан;
7 – отборник
7

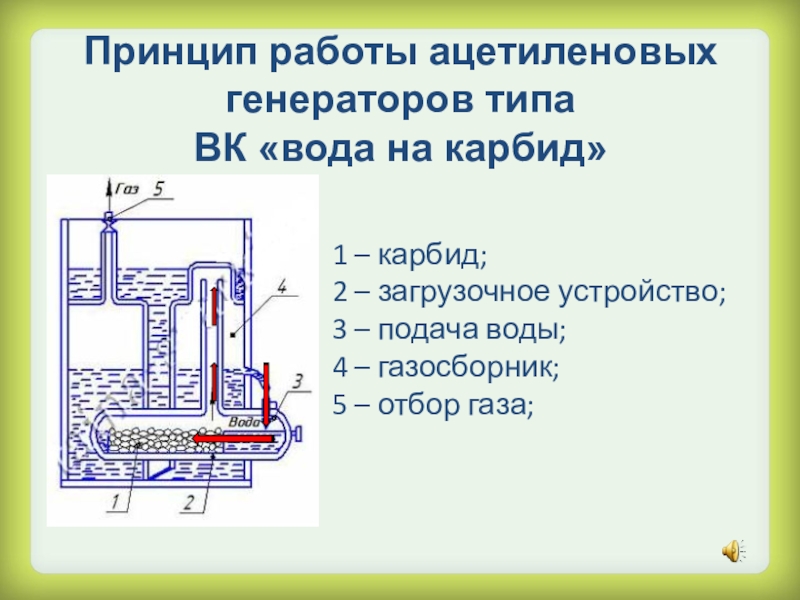

Слайд 8Принцип работы ацетиленовых генераторов типа
ВК «вода на карбид»
1 – карбид;
2
– загрузочное устройство;
3 – подача воды;
4 – газосборник;
5 – отбор газа;
3 – подача воды;
4 – газосборник;
5 – отбор газа;

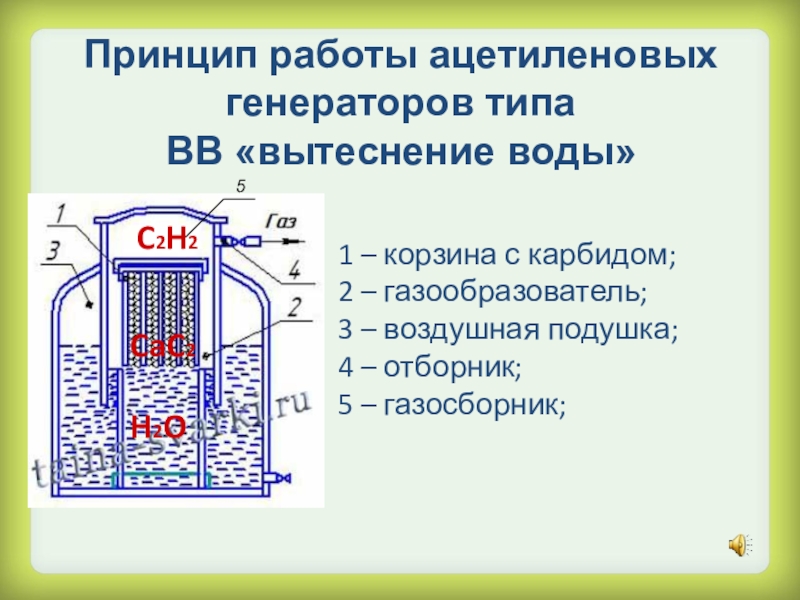

Слайд 9Принцип работы ацетиленовых генераторов типа
ВВ «вытеснение воды»
1 – корзина с
карбидом;
2 – газообразователь;
3 – воздушная подушка;
4 – отборник;
5 – газосборник;
2 – газообразователь;
3 – воздушная подушка;
4 – отборник;
5 – газосборник;
5
CaC2
H2O
C2H2

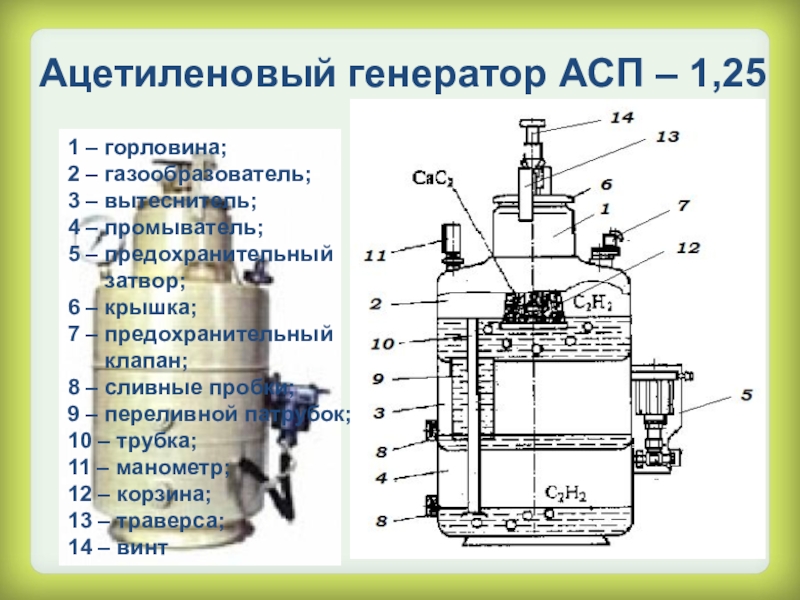

Слайд 11Ацетиленовый генератор АСП – 1,25
1 – горловина;
2 – газообразователь;
3 – вытеснитель;
4
– промыватель;
5 – предохранительный
затвор;
6 – крышка;
7 – предохранительный
клапан;
8 – сливные пробки;
9 – переливной патрубок;
10 – трубка;
11 – манометр;
12 – корзина;
13 – траверса;
14 – винт
5 – предохранительный
затвор;
6 – крышка;
7 – предохранительный
клапан;
8 – сливные пробки;
9 – переливной патрубок;
10 – трубка;
11 – манометр;
12 – корзина;
13 – траверса;
14 – винт

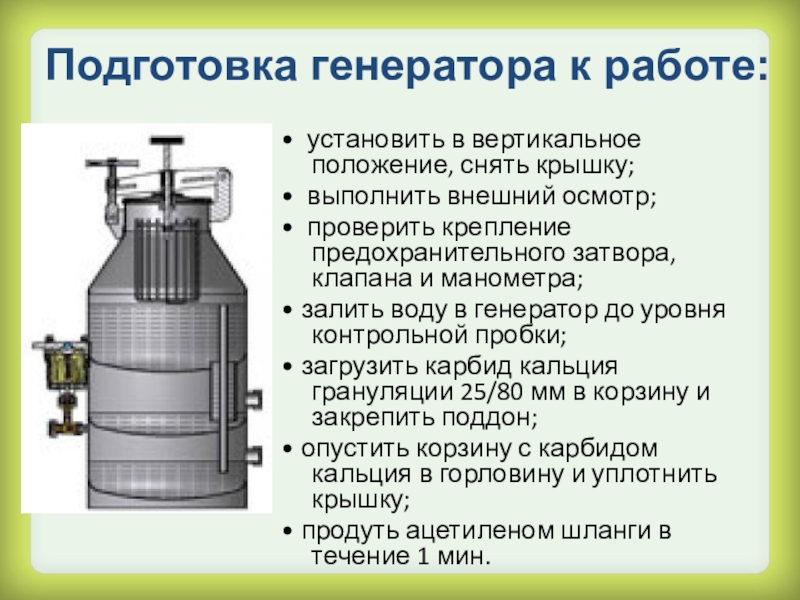

Слайд 12Подготовка генератора к работе:
• установить в вертикальное положение, снять крышку;
• выполнить
внешний осмотр;
• проверить крепление предохранительного затвора, клапана и манометра;
• залить воду в генератор до уровня контрольной пробки;
• загрузить карбид кальция грануляции 25/80 мм в корзину и закрепить поддон;
• опустить корзину с карбидом кальция в горловину и уплотнить крышку;
• продуть ацетиленом шланги в течение 1 мин.
• проверить крепление предохранительного затвора, клапана и манометра;
• залить воду в генератор до уровня контрольной пробки;
• загрузить карбид кальция грануляции 25/80 мм в корзину и закрепить поддон;
• опустить корзину с карбидом кальция в горловину и уплотнить крышку;
• продуть ацетиленом шланги в течение 1 мин.

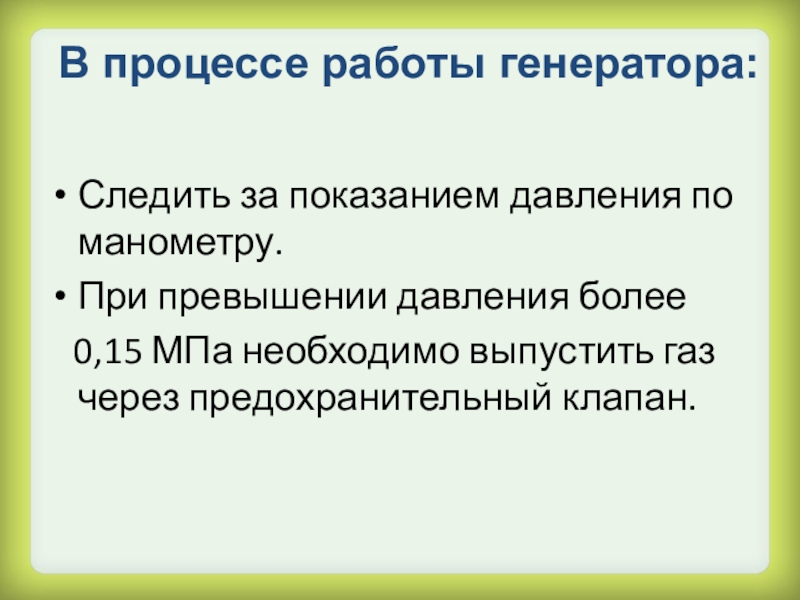

Слайд 13В процессе работы генератора:
Следить за показанием давления по манометру.
При превышении
давления более
0,15 МПа необходимо выпустить газ через предохранительный клапан.
0,15 МПа необходимо выпустить газ через предохранительный клапан.

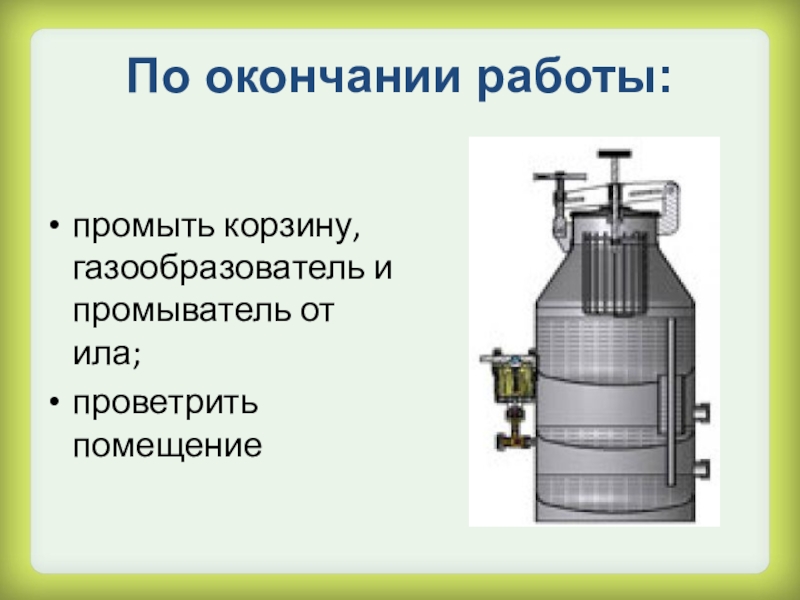

Слайд 14По окончании работы:
промыть корзину, газообразователь и промыватель от ила;
проветрить помещение
Слайд 151. Перечислите основные части ацетиленовых генераторов.
2. Для чего предназначен
газообразователь
в
ацетиленовом генераторе?
3. Для чего предназначен
предохранительный клапан
в ацетиленовом генераторе?

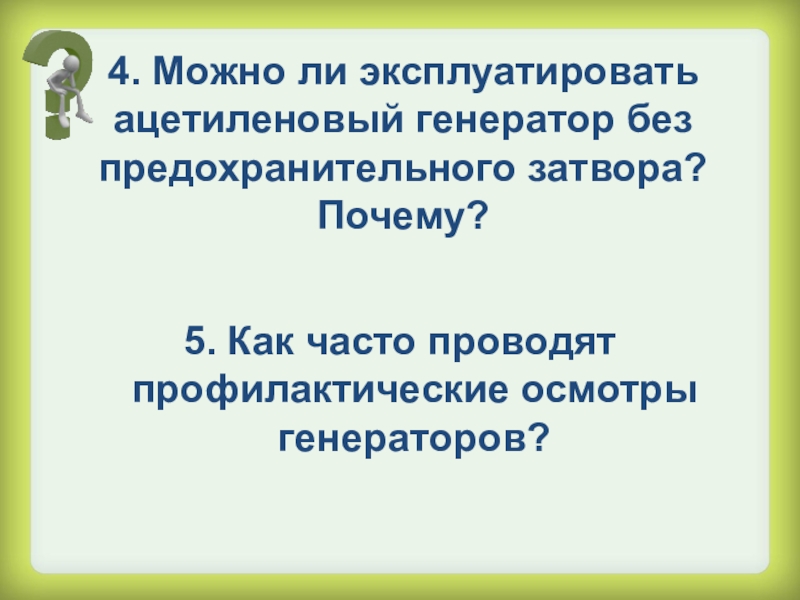

Слайд 164. Можно ли эксплуатировать ацетиленовый генератор без предохранительного затвора? Почему?
5. Как
часто проводят профилактические осмотры генераторов?

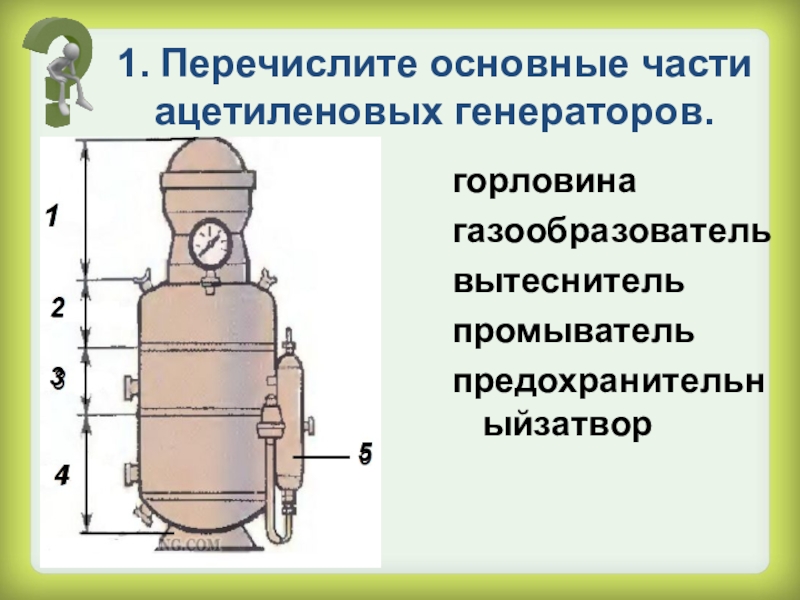

Слайд 171. Перечислите основные части ацетиленовых генераторов.
горловина
газообразователь
вытеснитель
промыватель
предохранительныйзатвор
1
2
3
4
5

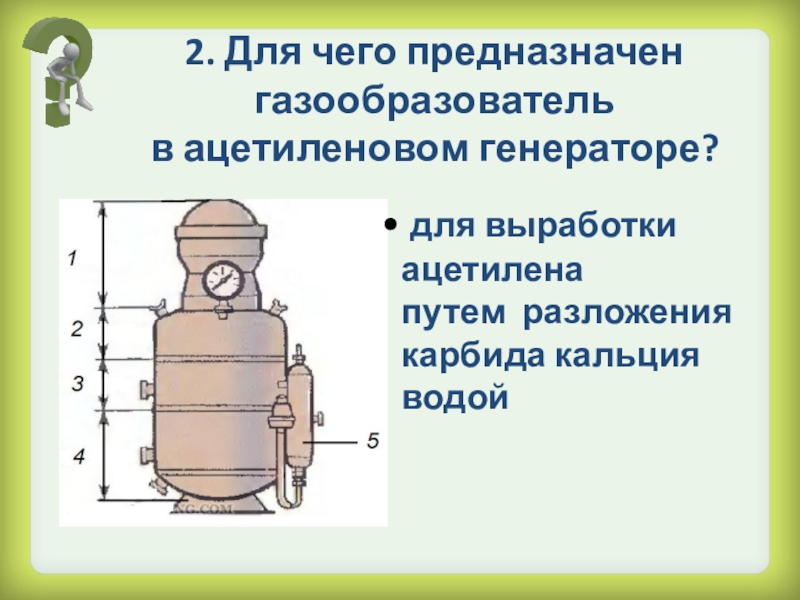

Слайд 182. Для чего предназначен
газообразователь
в ацетиленовом генераторе?
для выработки ацетилена
путем разложения карбида кальция водой
Слайд 193. Для чего предназначен
предохранительный клапан
в ацетиленовом генераторе?
3. Для чего
предназначен
предохранительный клапан
в ацетиленовом генераторе?
предохранительный клапан
в ацетиленовом генераторе?
для выпуска избытка газа
при возрастании давления
выше предела, установленного
для данного генератора

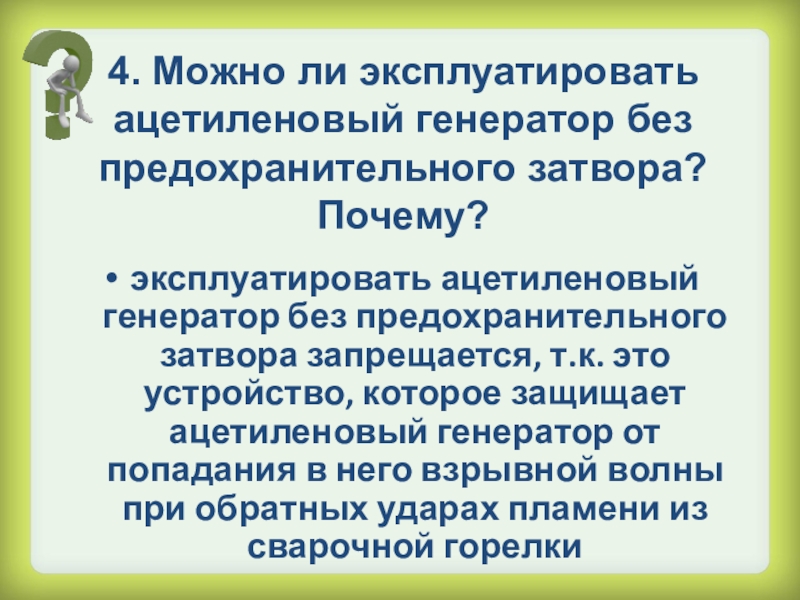

Слайд 204. Можно ли эксплуатировать ацетиленовый генератор без предохранительного затвора? Почему?
эксплуатировать ацетиленовый
генератор без предохранительного затвора запрещается, т.к. это устройство, которое защищает ацетиленовый генератор от попадания в него взрывной волны при обратных ударах пламени из сварочной горелки

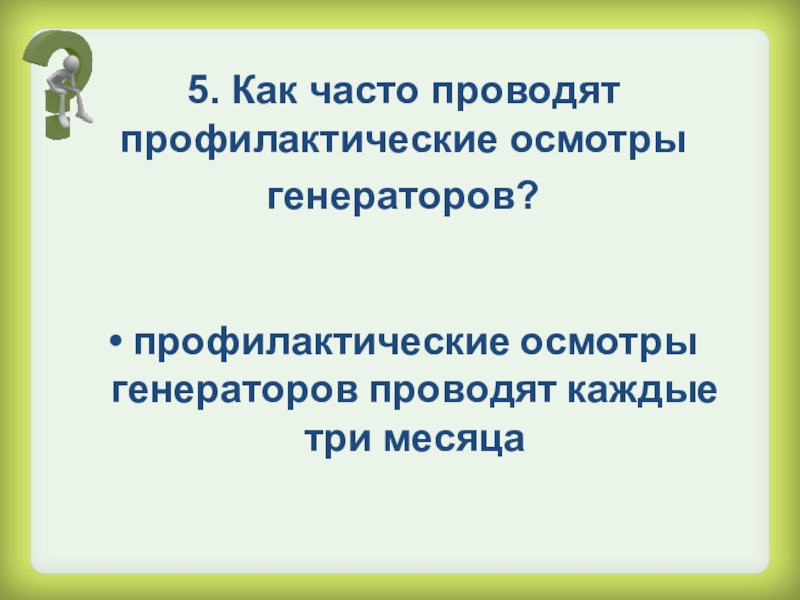

Слайд 215. Как часто проводят профилактические осмотры генераторов?
профилактические осмотры генераторов проводят
каждые три месяца

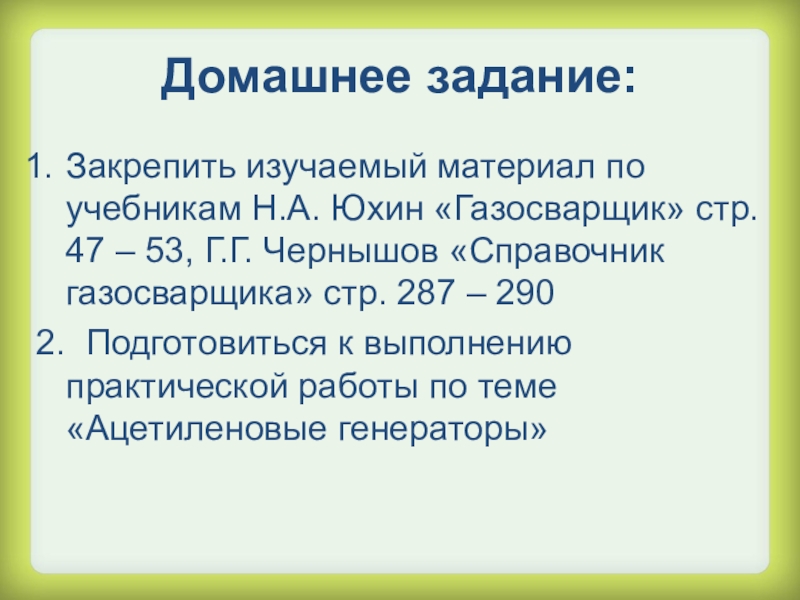

Слайд 22Домашнее задание:
Закрепить изучаемый материал по учебникам Н.А. Юхин «Газосварщик» стр. 47
– 53, Г.Г. Чернышов «Справочник газосварщика» стр. 287 – 290
2. Подготовиться к выполнению практической работы по теме «Ацетиленовые генераторы»
2. Подготовиться к выполнению практической работы по теме «Ацетиленовые генераторы»
