Презентация, доклад по МДК 02.01Технологии каркасно-обшивочных конструкций

Ножовка по гипсу, 4- Ножницы по металлу, 5 – Плоскогубцы, 6- Бокорезы, 7-Молоток, 8-Нож со сменным лезвием, 9- Рулетка с фиксатором.

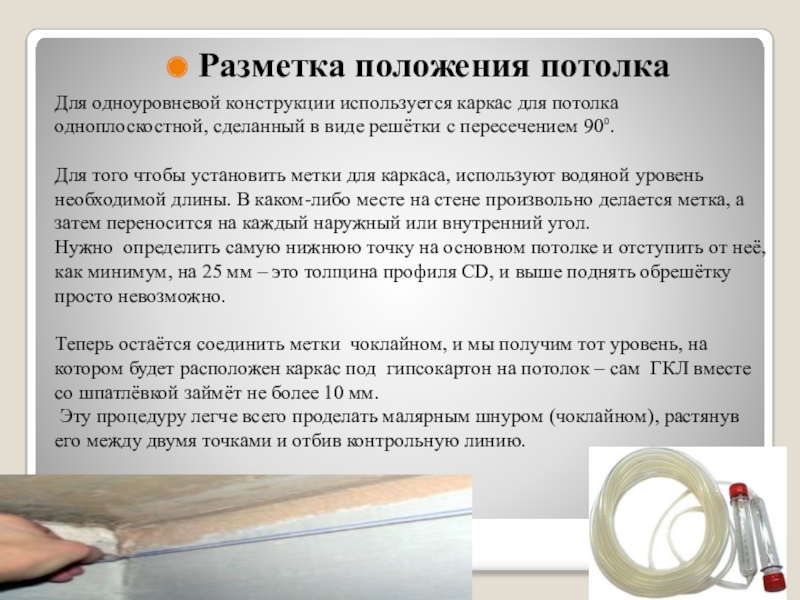

в виде решётки с пересечением 90⁰.

Для того чтобы установить метки для каркаса, используют водяной уровень необходимой длины. В каком-либо месте на стене произвольно делается метка, а затем переносится на каждый наружный или внутренний угол.
Нужно определить самую нижнюю точку на основном потолке и отступить от неё, как минимум, на 25 мм – это толщина профиля CD, и выше поднять обрешётку просто невозможно.

Теперь остаётся соединить метки чоклайном, и мы получим тот уровень, на котором будет расположен каркас под гипсокартон на потолок – сам ГКЛ вместе со шпатлёвкой займёт не более 10 мм.
Эту процедуру легче всего проделать малярным шнуром (чоклайном), растянув его между двумя точками и отбив контрольную линию.

часть легла строго по контрольной линии, и прикручиваем профиль к стене.
Для фиксации используются обычные (пустышки) или ударные дюбели, которые располагаются на расстоянии 30-40 см друг от друга

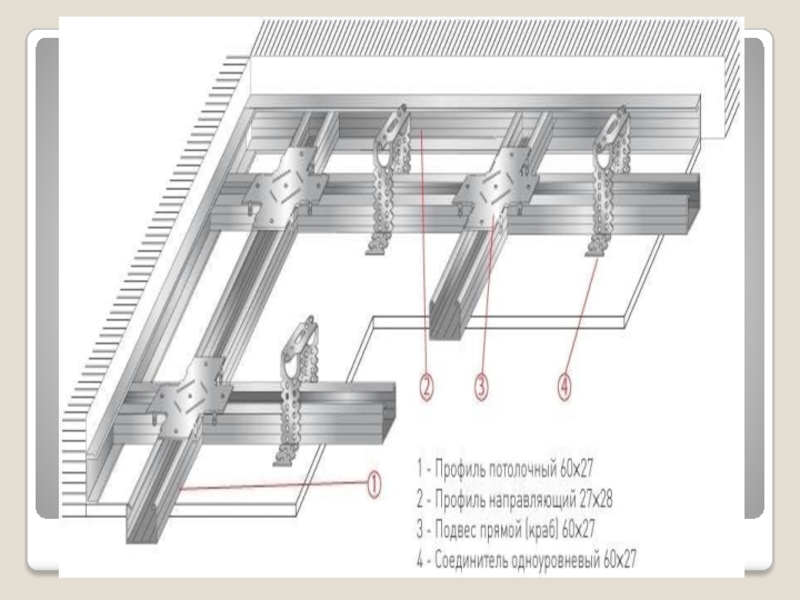

Учитывая, что каркас для гипсокартона потолочный будет перекрёстным или ячеистым, нам нужно сделать разметку стен под потолком через 60 см и отбить линии чоклайном на потолке.
Монтаж подвесов необходим только для одного направления профилей.

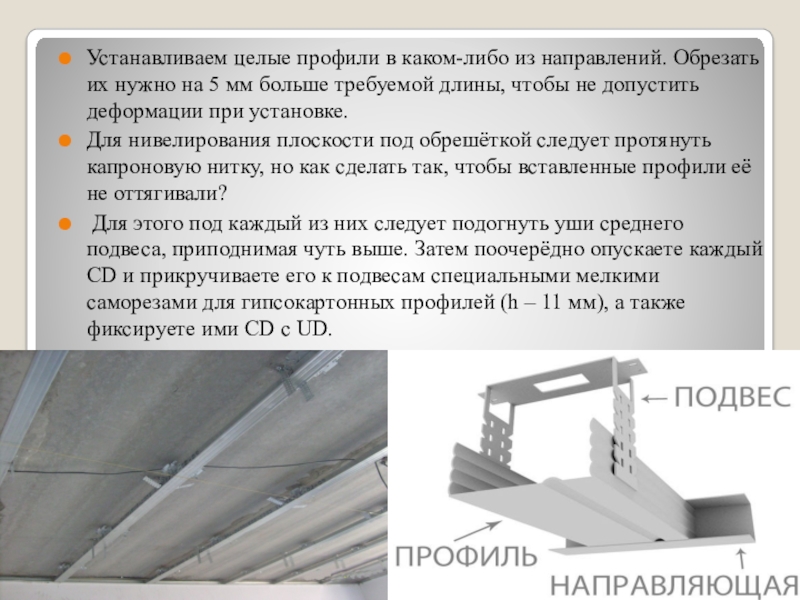

5 мм больше требуемой длины, чтобы не допустить деформации при установке.
Для нивелирования плоскости под обрешёткой следует протянуть капроновую нитку, но как сделать так, чтобы вставленные профили её не оттягивали?
Для этого под каждый из них следует подогнуть уши среднего подвеса, приподнимая чуть выше. Затем поочерёдно опускаете каждый CD и прикручиваете его к подвесам специальными мелкими саморезами для гипсокартонных профилей (h – 11 мм), а также фиксируете ими CD с UD.

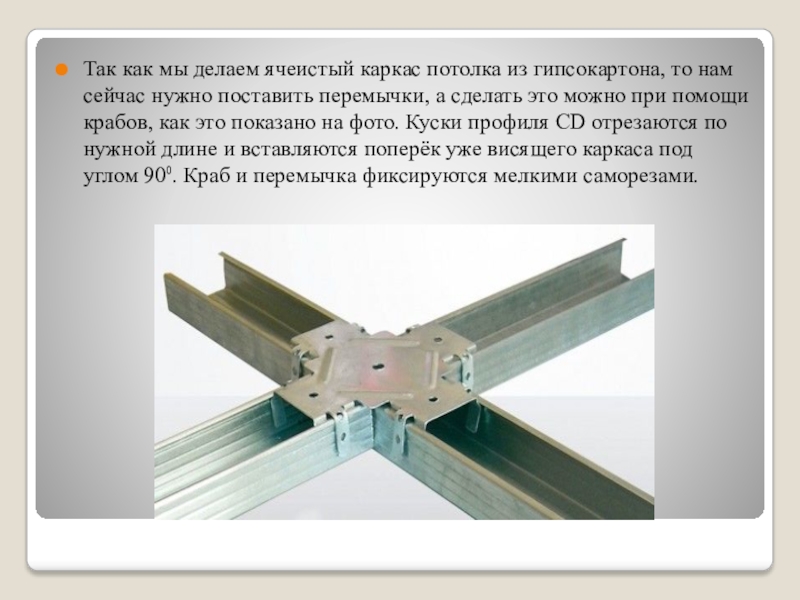

сейчас нужно поставить перемычки, а сделать это можно при помощи крабов, как это показано на фото. Куски профиля CD отрезаются по нужной длине и вставляются поперёк уже висящего каркаса под углом 90⁰. Краб и перемычка фиксируются мелкими саморезами.

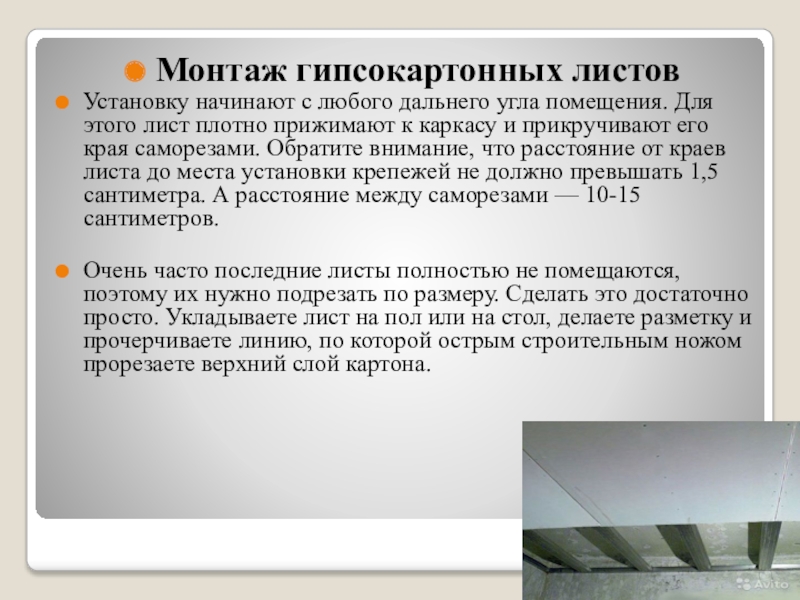

лист плотно прижимают к каркасу и прикручивают его края саморезами. Обратите внимание, что расстояние от краев листа до места установки крепежей не должно превышать 1,5 сантиметра. А расстояние между саморезами — 10-15 сантиметров.

Очень часто последние листы полностью не помещаются, поэтому их нужно подрезать по размеру. Сделать это достаточно просто. Укладываете лист на пол или на стол, делаете разметку и прочерчиваете линию, по которой острым строительным ножом прорезаете верхний слой картона.
