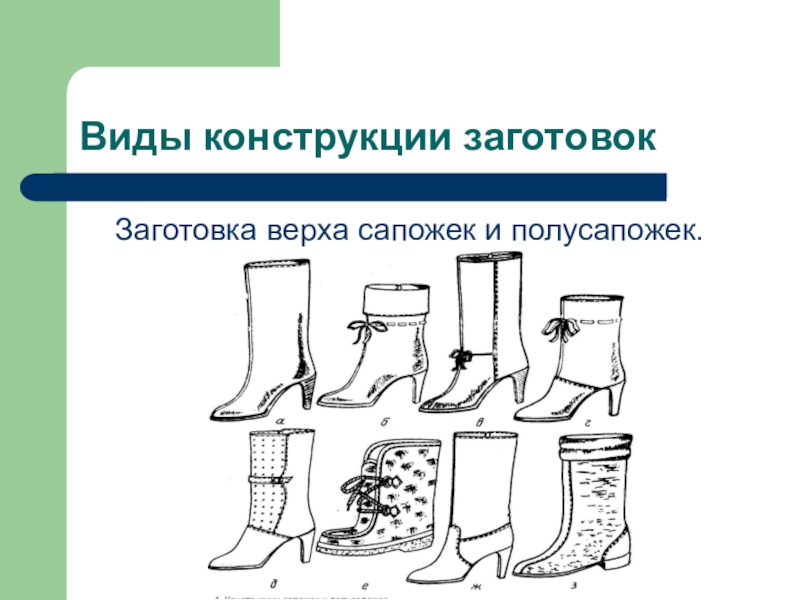

- 15. Виды конструкции заготовокЗаготовка верха сапожек и полусапожек.
- 16. Виды конструкции заготовокОсобенности конструкции сапожек и полусапожек.
- 17. Виды конструкции заготовокс составными голенищами из четырёх
- 18. Виды конструкции заготовокЗаготовки верха сапожек и полусапожек
- 19. Виды конструкции заготовокМатериал. Наружные детали заготовок
- 20. Виды конструкции заготовокСпособ крепления на стопе
- 21. Виды конструкции заготовокЗаготовка верха ботинок.
- 22. Виды конструкции заготовок Особенности конструкции ботинок.
- 23. Виды конструкции заготовокЗаготовки верха ботинок изготовляют с
- 24. Виды конструкции заготовокСпособ крепления на стопе.
- 25. Виды конструкции заготовокМатериал. Наружные детали заготовок
- 26. Виды конструкции заготовокЗаготовка верха полуботинок.
- 27. Виды конструкции заготовокОсобенности конструкции полуботинок. Заготовки верха
- 28. Виды конструкции заготовокПолуботинки должны иметь подкладку по
- 29. Виды конструкции заготовокДля облегчения надевания и снятия
- 30. Виды конструкции заготовокМатериал. Наружные детали заготовок
- 31. Виды конструкции заготовокСпособ крепления на стопе.
- 32. Виды конструкции заготовокЗаготовка верха туфель
- 33. Виды конструкции заготовокОсобенности конструкции туфель.

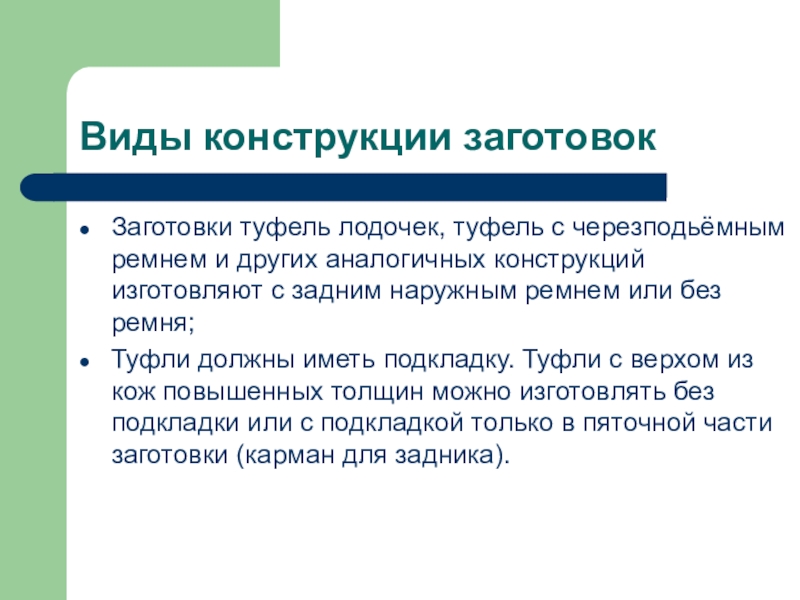

- 34. Виды конструкции заготовокЗаготовки туфель лодочек, туфель с
- 35. Виды конструкции заготовокМатериал. На наружные детали
- 36. Виды конструкции заготовокСпособ крепления на стопе.

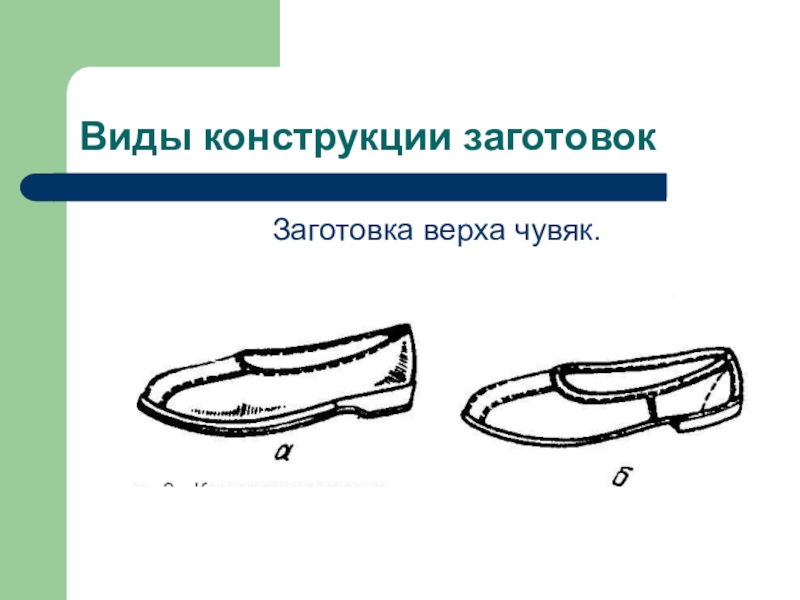

- 37. Виды конструкции заготовокЗаготовка верха чувяк.
- 38. Виды конструкции заготовокОсобенности конструкции чувяк. Чувяки

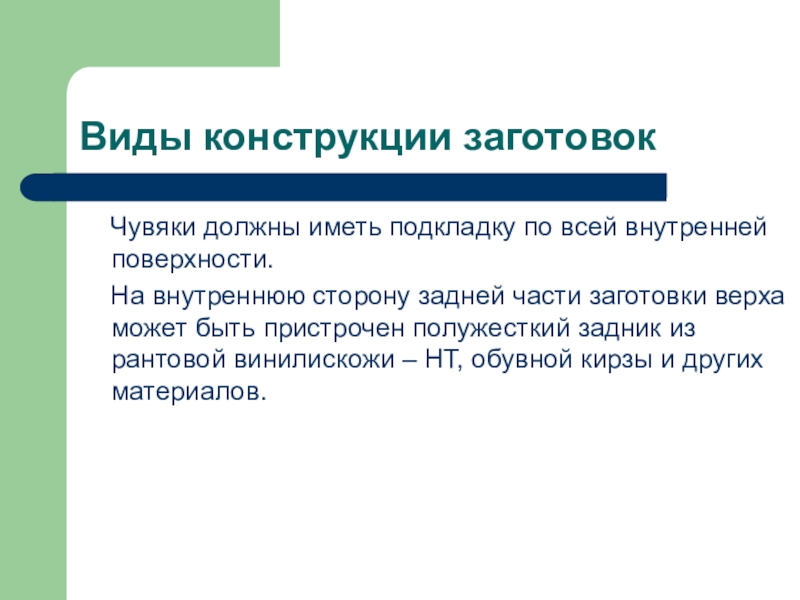

- 39. Виды конструкции заготовок Чувяки должны иметь
- 40. Виды конструкции заготовокМатериал. На наружные детали
- 41. Виды конструкции заготовокСпособ крепления на стопе. Чувяки крепятся на стопе при помощи натяжения линии канта.

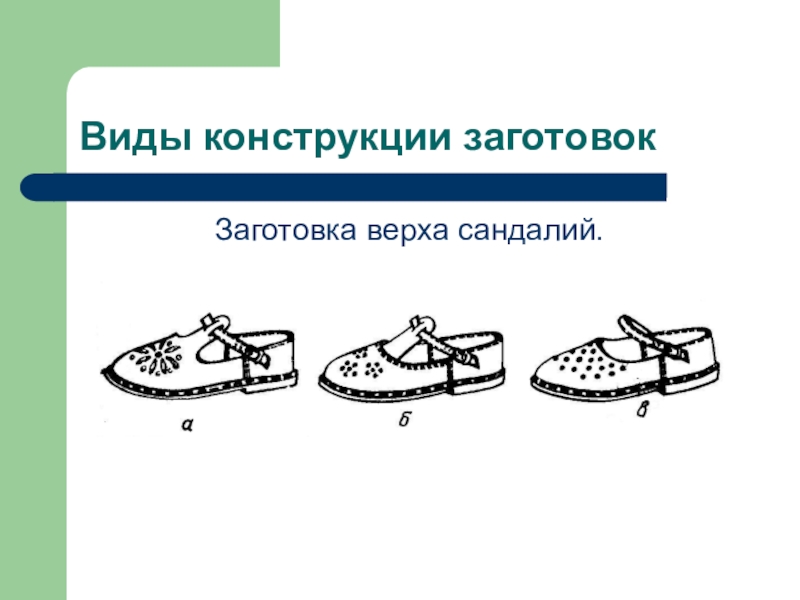

- 42. Виды конструкции заготовокЗаготовка верха сандалий.

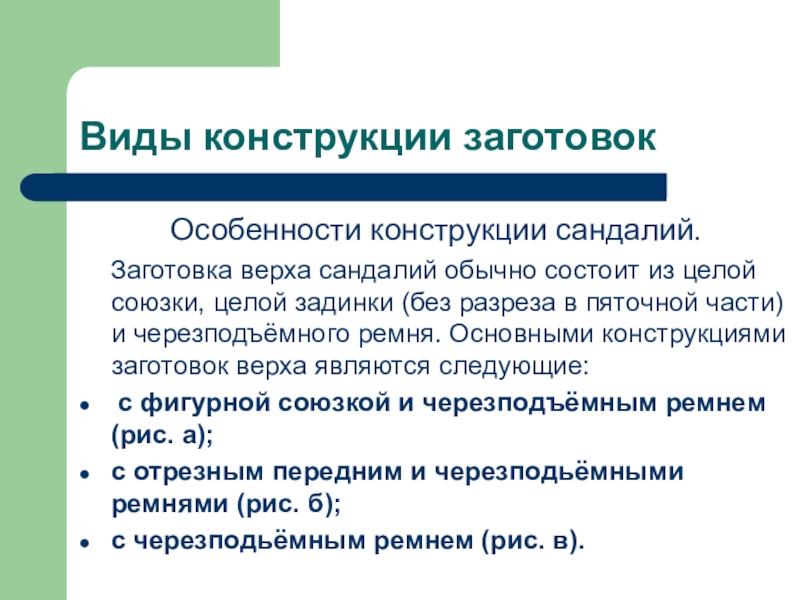

- 43. Виды конструкции заготовокОсобенности конструкции сандалий. Заготовка
- 44. Виды конструкции заготовокМатериал. На наружные детали

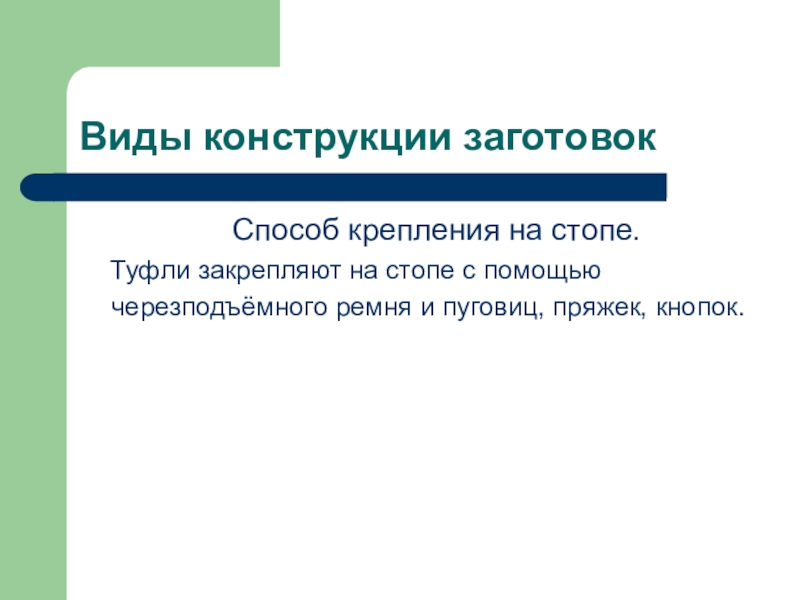

- 45. Виды конструкции заготовокСпособ крепления на стопе.

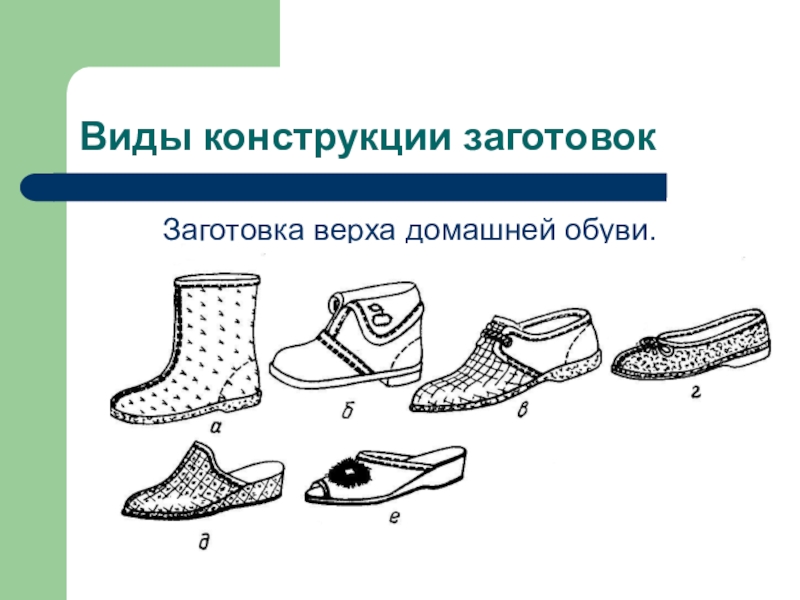

- 46. Виды конструкции заготовокЗаготовка верха домашней обуви.
- 47. Виды конструкции заготовокОсобенности конструкции домашней обуви.

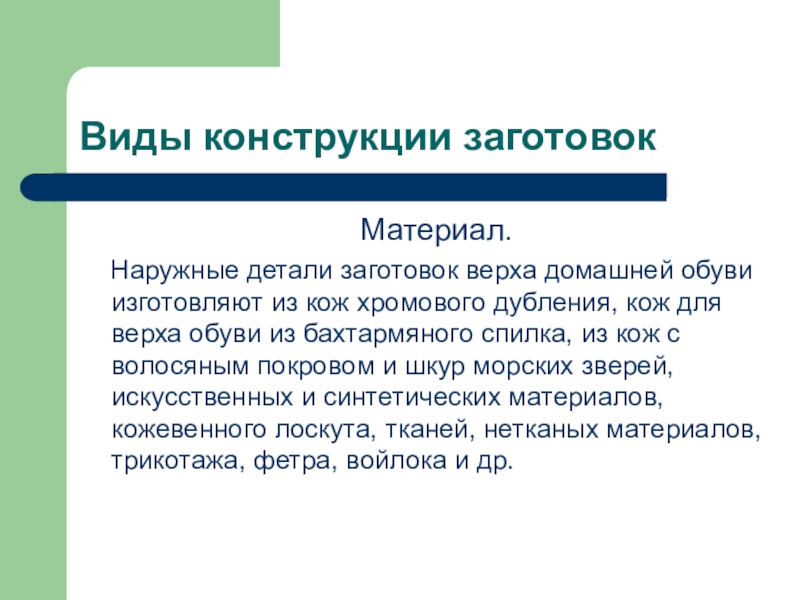

- 48. Виды конструкции заготовокМатериал. Наружные детали заготовок
ЗаготовкаЗаготовка верха обуви – это комплект скреплённых деталей верха обуви, закрывающий часть или всю тыльную поверхность стопы, голень или её часть, а иногда и бедро.Деталь – часть изделия, являющаяся его первичным звеном.Узел – соединение, содержащее несколько

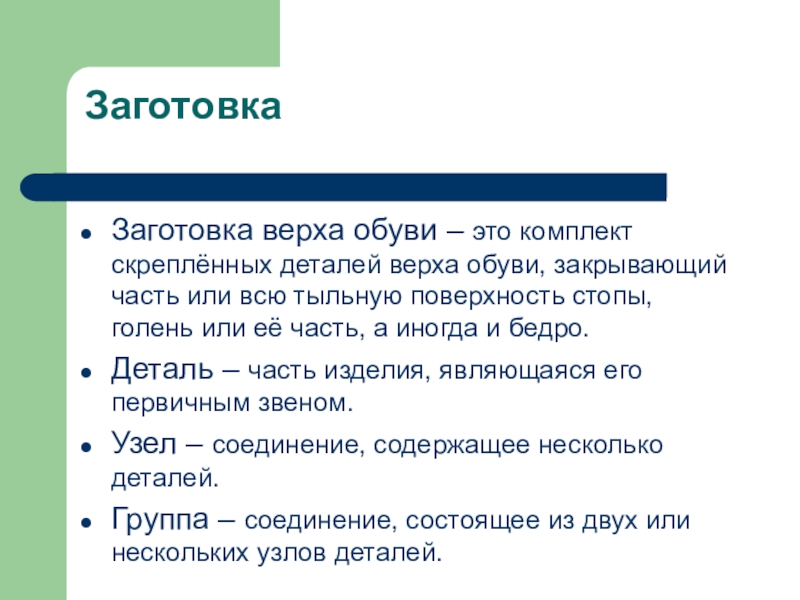

Слайд 2Заготовка
Заготовка верха обуви – это комплект скреплённых деталей верха обуви, закрывающий
часть или всю тыльную поверхность стопы, голень или её часть, а иногда и бедро.
Деталь – часть изделия, являющаяся его первичным звеном.
Узел – соединение, содержащее несколько деталей.
Группа – соединение, состоящее из двух или нескольких узлов деталей.
Деталь – часть изделия, являющаяся его первичным звеном.
Узел – соединение, содержащее несколько деталей.
Группа – соединение, состоящее из двух или нескольких узлов деталей.
Слайд 3Варианты получения замкнутого контура.
Первый вариант: соединяют все наружные детали верха обуви,
за исключением их задних краёв. Так же собирают и детали подкладки. Затем верх и подкладку сострачивают по переднему краю. После этого сострачивают задние края верха и подкладки и получают заготовку замкнутого контура. Данный вариант используют обычно при сборке заготовок чувяк, сапог с верхом из юфти и др.

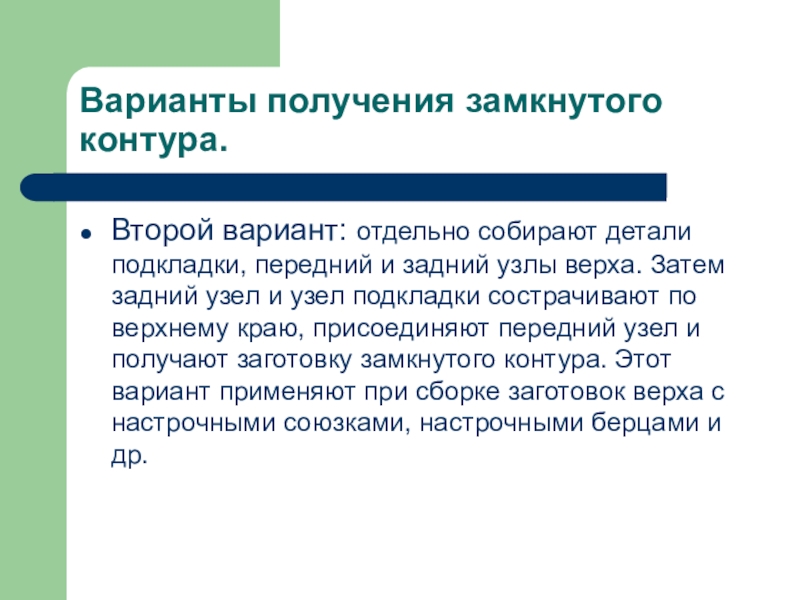

Слайд 4Варианты получения замкнутого контура.
Второй вариант: отдельно собирают детали подкладки, передний и
задний узлы верха. Затем задний узел и узел подкладки сострачивают по верхнему краю, присоединяют передний узел и получают заготовку замкнутого контура. Этот вариант применяют при сборке заготовок верха с настрочными союзками, настрочными берцами и др.

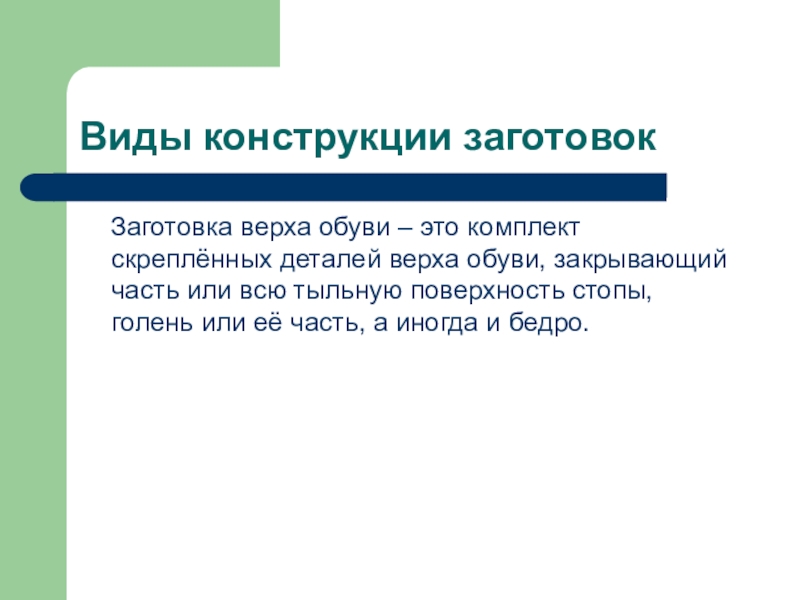

Слайд 5Виды конструкции заготовок
Заготовка верха обуви – это комплект скреплённых
деталей верха обуви, закрывающий часть или всю тыльную поверхность стопы, голень или её часть, а иногда и бедро.

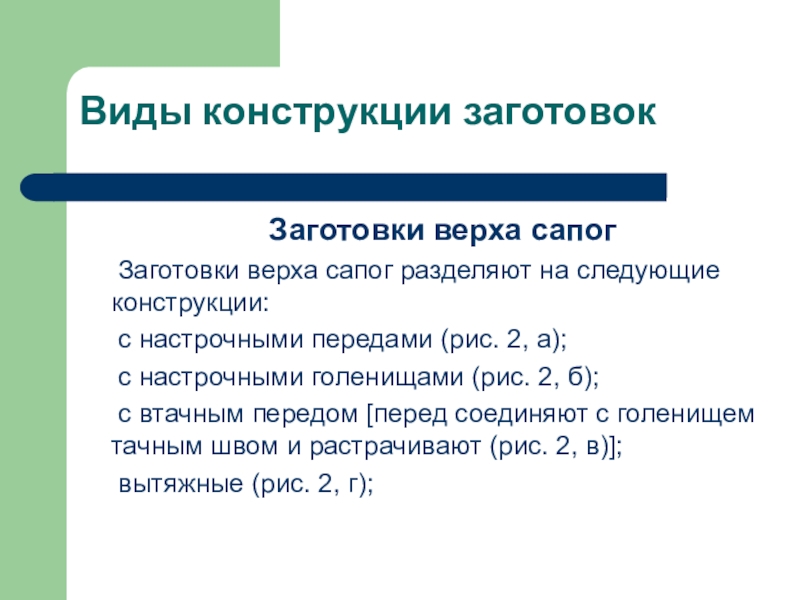

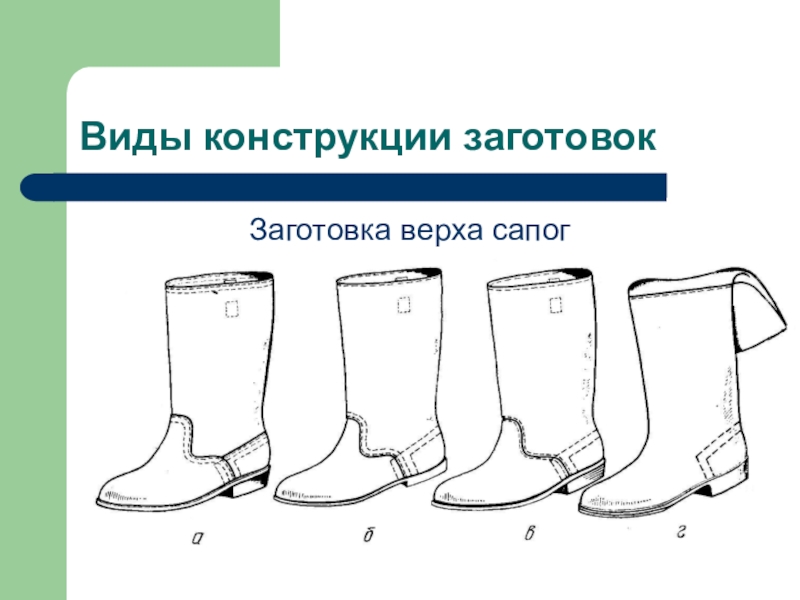

Слайд 7Виды конструкции заготовок
Заготовки верха сапог
Заготовки верха
сапог разделяют на следующие конструкции:
с настрочными передами (рис. 2, а);
с настрочными голенищами (рис. 2, б);
с втачным передом [перед соединяют с голенищем тачным швом и растрачивают (рис. 2, в)];
вытяжные (рис. 2, г);
с настрочными передами (рис. 2, а);
с настрочными голенищами (рис. 2, б);
с втачным передом [перед соединяют с голенищем тачным швом и растрачивают (рис. 2, в)];
вытяжные (рис. 2, г);

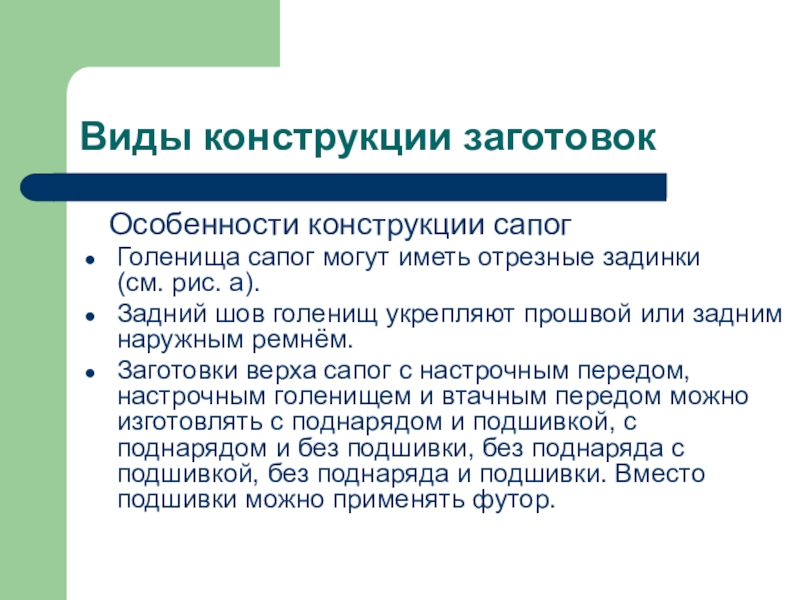

Слайд 8Виды конструкции заготовок
Особенности конструкции сапог
Голенища сапог могут иметь отрезные
задинки (см. рис. а).
Задний шов голенищ укрепляют прошвой или задним наружным ремнём.
Заготовки верха сапог с настрочным передом, настрочным голенищем и втачным передом можно изготовлять с поднарядом и подшивкой, с поднарядом и без подшивки, без поднаряда с подшивкой, без поднаряда и подшивки. Вместо подшивки можно применять футор.
Задний шов голенищ укрепляют прошвой или задним наружным ремнём.
Заготовки верха сапог с настрочным передом, настрочным голенищем и втачным передом можно изготовлять с поднарядом и подшивкой, с поднарядом и без подшивки, без поднаряда с подшивкой, без поднаряда и подшивки. Вместо подшивки можно применять футор.

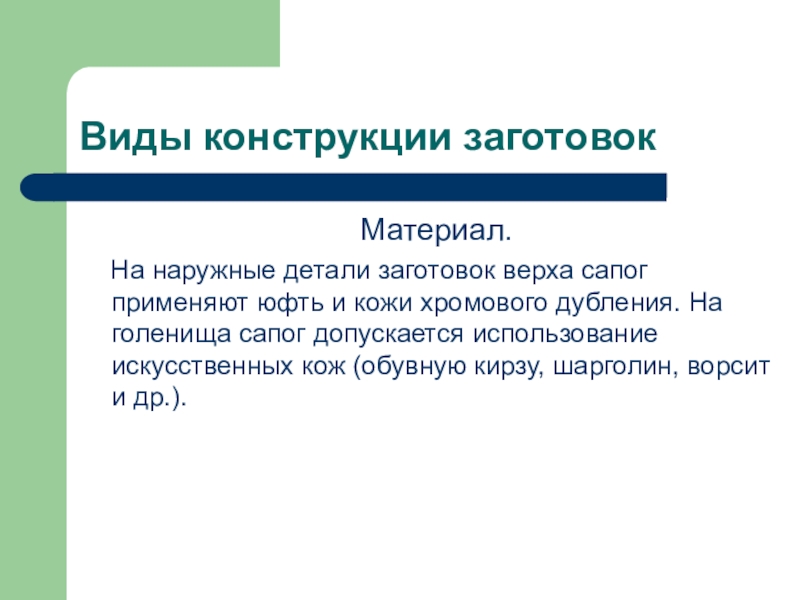

Слайд 9Виды конструкции заготовок
Материал.
На наружные детали заготовок верха сапог применяют
юфть и кожи хромового дубления. На голенища сапог допускается использование искусственных кож (обувную кирзу, шарголин, ворсит и др.).

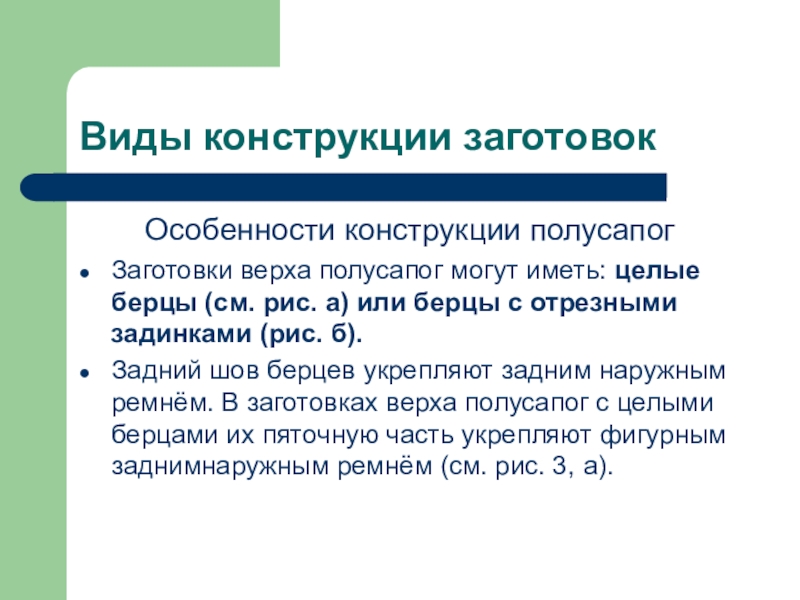

Слайд 11Виды конструкции заготовок

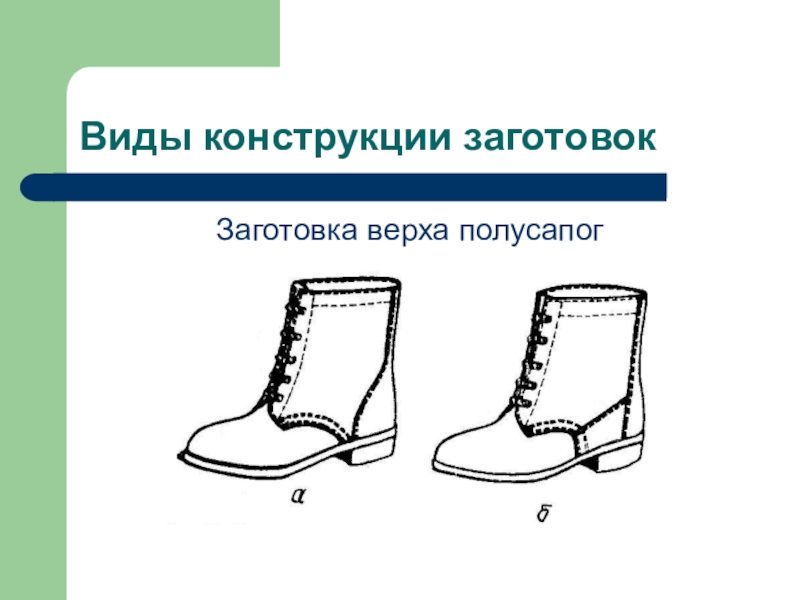

Особенности конструкции полусапог
Заготовки верха полусапог могут иметь: целые берцы
(см. рис. а) или берцы с отрезными задинками (рис. б).
Задний шов берцев укрепляют задним наружным ремнём. В заготовках верха полусапог с целыми берцами их пяточную часть укрепляют фигурным заднимнаружным ремнём (см. рис. 3, а).
Задний шов берцев укрепляют задним наружным ремнём. В заготовках верха полусапог с целыми берцами их пяточную часть укрепляют фигурным заднимнаружным ремнём (см. рис. 3, а).
Слайд 12Виды конструкции заготовок

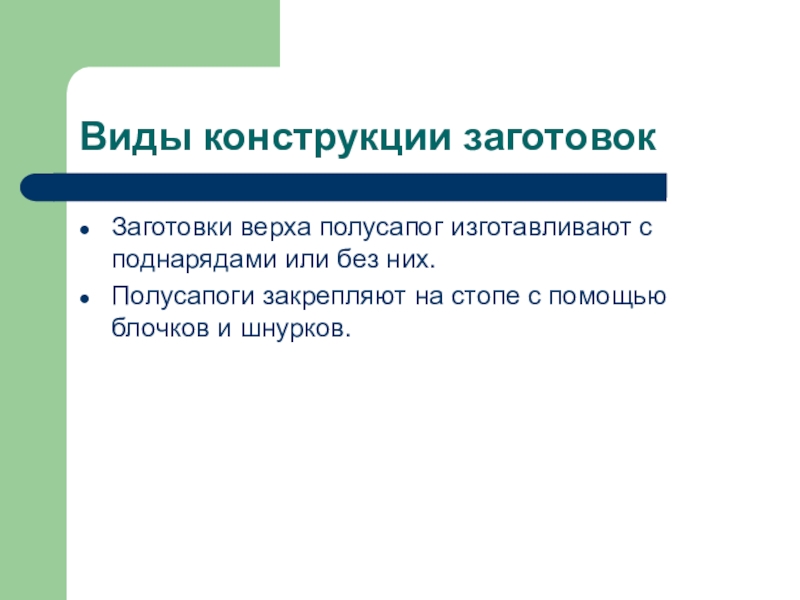

Заготовки верха полусапог изготавливают с поднарядами или без них.
Полусапоги
закрепляют на стопе с помощью блочков и шнурков.
Слайд 13Виды конструкции заготовок
Материал.
На наружные детали заготовок верха
полусапог применяют юфть. На берцы, задинки, глухие и полуглухие клапаны, задние наружные ремни и союзки при наличии кожаных поднарядов допускается также использовать кожи для верха обуви из бахтармяного спилка.
Слайд 14Виды конструкции заготовок
Способ крепления на стопе.
Полусапоги закрепляют на стопе
с помощью блочков и шнурков.
Слайд 16Виды конструкции заготовок

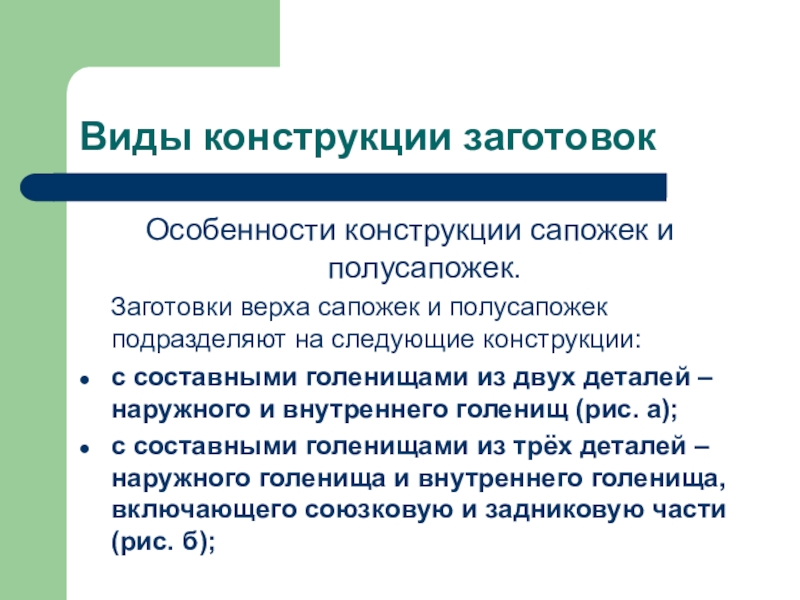

Особенности конструкции сапожек и полусапожек.
Заготовки верха сапожек
и полусапожек подразделяют на следующие конструкции:
с составными голенищами из двух деталей – наружного и внутреннего голенищ (рис. а);
с составными голенищами из трёх деталей – наружного голенища и внутреннего голенища, включающего союзковую и задниковую части (рис. б);
с составными голенищами из двух деталей – наружного и внутреннего голенищ (рис. а);
с составными голенищами из трёх деталей – наружного голенища и внутреннего голенища, включающего союзковую и задниковую части (рис. б);
Слайд 17Виды конструкции заготовок

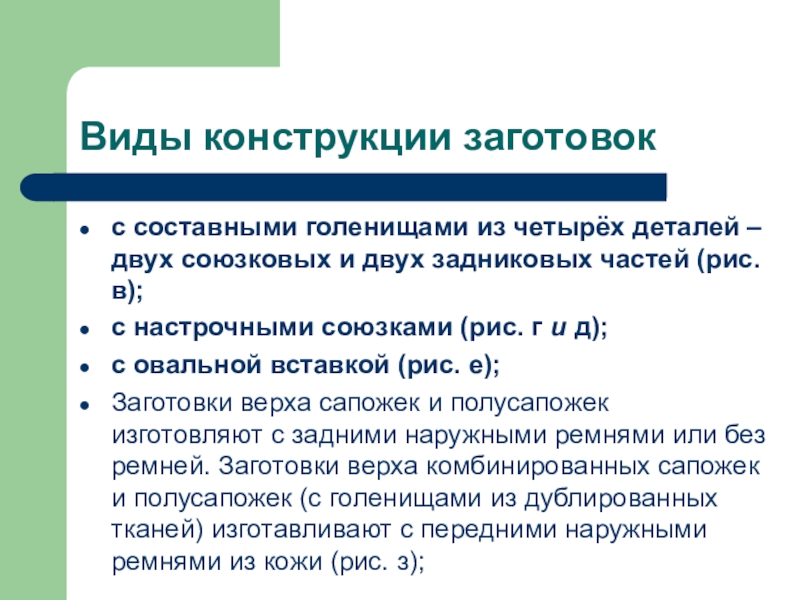

с составными голенищами из четырёх деталей – двух союзковых
и двух задниковых частей (рис. в);
с настрочными союзками (рис. г и д);
с овальной вставкой (рис. е);
Заготовки верха сапожек и полусапожек изготовляют с задними наружными ремнями или без ремней. Заготовки верха комбинированных сапожек и полусапожек (с голенищами из дублированных тканей) изготавливают с передними наружными ремнями из кожи (рис. з);
с настрочными союзками (рис. г и д);
с овальной вставкой (рис. е);
Заготовки верха сапожек и полусапожек изготовляют с задними наружными ремнями или без ремней. Заготовки верха комбинированных сапожек и полусапожек (с голенищами из дублированных тканей) изготавливают с передними наружными ремнями из кожи (рис. з);

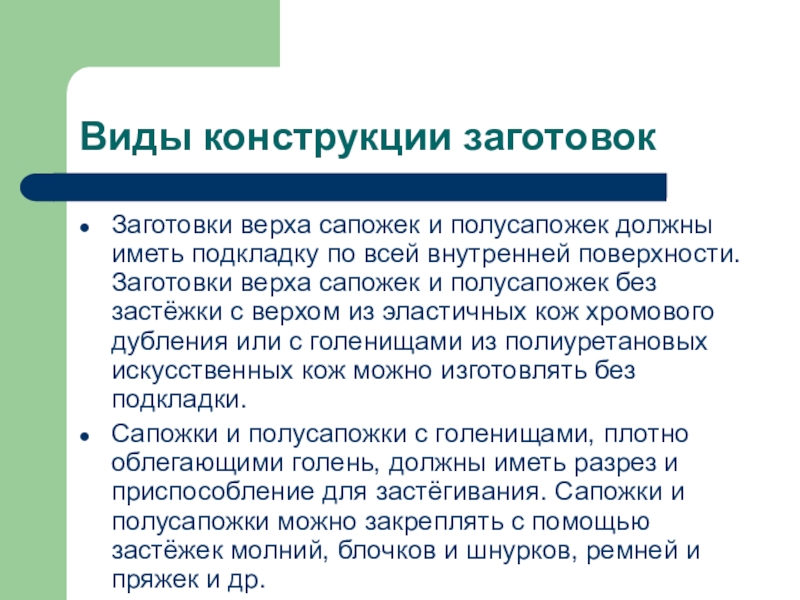

Слайд 18Виды конструкции заготовок
Заготовки верха сапожек и полусапожек должны иметь подкладку по
всей внутренней поверхности. Заготовки верха сапожек и полусапожек без застёжки с верхом из эластичных кож хромового дубления или с голенищами из полиуретановых искусственных кож можно изготовлять без подкладки.
Сапожки и полусапожки с голенищами, плотно облегающими голень, должны иметь разрез и приспособление для застёгивания. Сапожки и полусапожки можно закреплять с помощью застёжек молний, блочков и шнурков, ремней и пряжек и др.
Сапожки и полусапожки с голенищами, плотно облегающими голень, должны иметь разрез и приспособление для застёгивания. Сапожки и полусапожки можно закреплять с помощью застёжек молний, блочков и шнурков, ремней и пряжек и др.

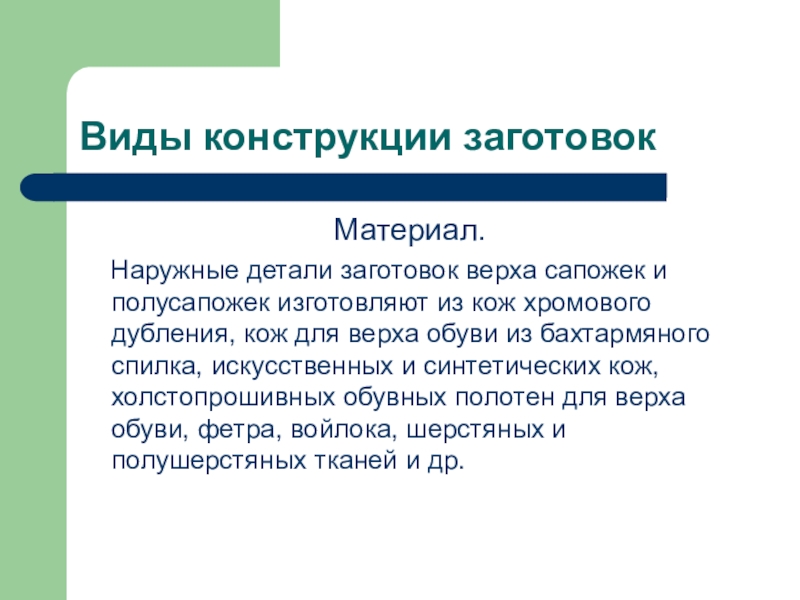

Слайд 19Виды конструкции заготовок
Материал.
Наружные детали заготовок верха сапожек и полусапожек
изготовляют из кож хромового дубления, кож для верха обуви из бахтармяного спилка, искусственных и синтетических кож, холстопрошивных обувных полотен для верха обуви, фетра, войлока, шерстяных и полушерстяных тканей и др.
Слайд 20Виды конструкции заготовок
Способ крепления на стопе
Сапожки и полусапожки можно
закреплять на стопе с помощью застёжек молний, блочков и шнурков, ремней и пряжек и др.
Слайд 22Виды конструкции заготовок

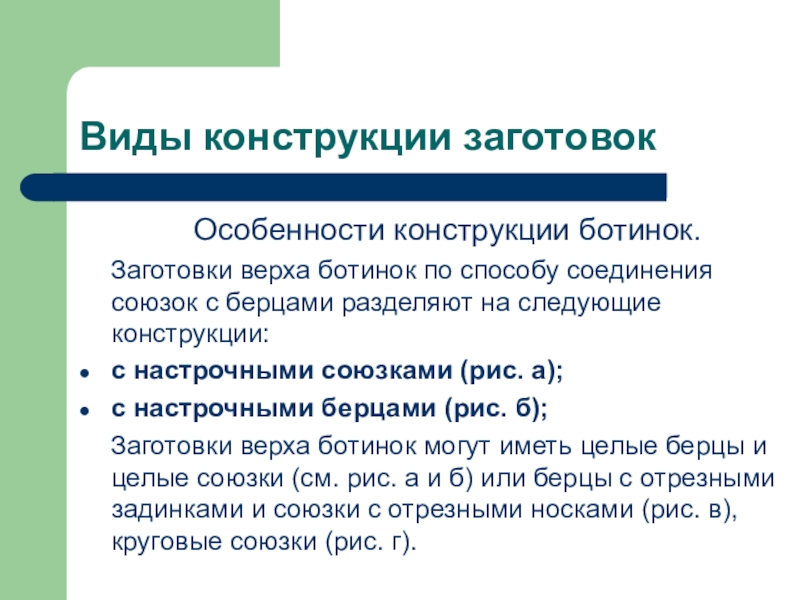

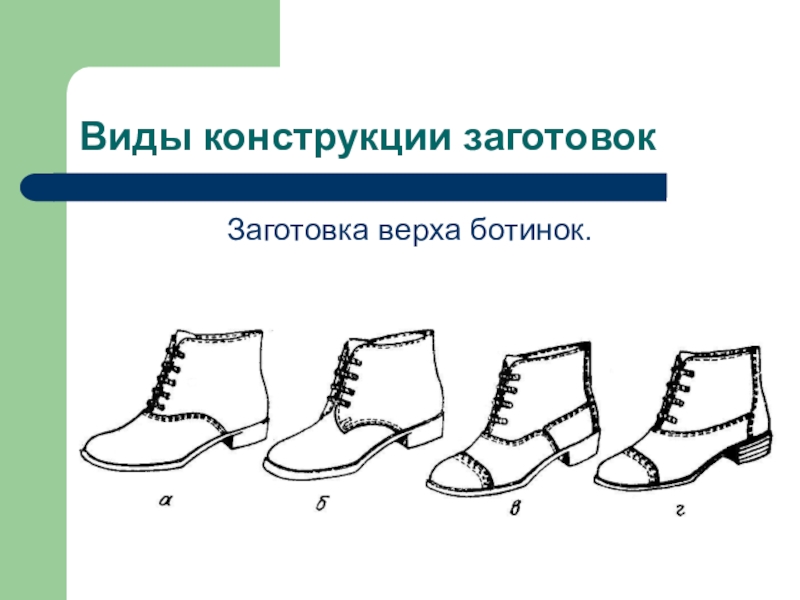

Особенности конструкции ботинок.
Заготовки верха ботинок
по способу соединения союзок с берцами разделяют на следующие конструкции:
с настрочными союзками (рис. а);
с настрочными берцами (рис. б);
Заготовки верха ботинок могут иметь целые берцы и целые союзки (см. рис. а и б) или берцы с отрезными задинками и союзки с отрезными носками (рис. в), круговые союзки (рис. г).
с настрочными союзками (рис. а);
с настрочными берцами (рис. б);
Заготовки верха ботинок могут иметь целые берцы и целые союзки (см. рис. а и б) или берцы с отрезными задинками и союзки с отрезными носками (рис. в), круговые союзки (рис. г).
Слайд 23Виды конструкции заготовок

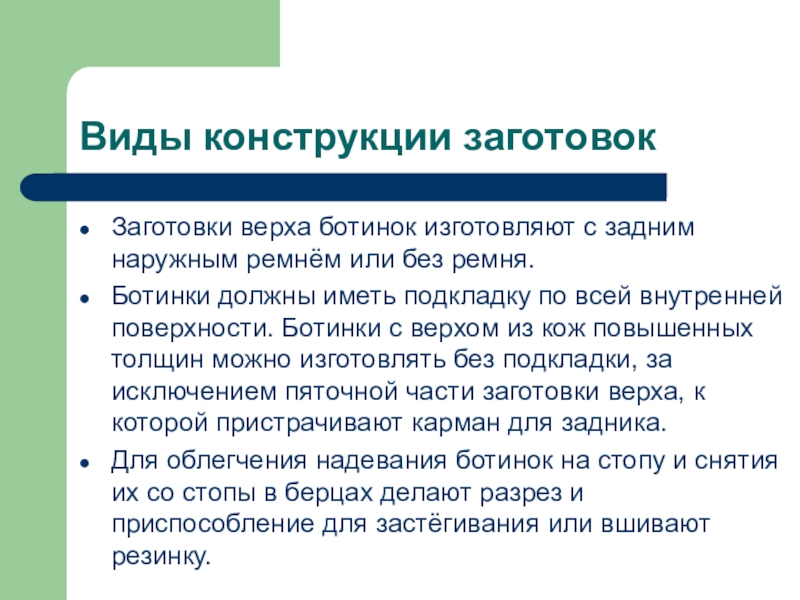

Заготовки верха ботинок изготовляют с задним наружным ремнём или
без ремня.
Ботинки должны иметь подкладку по всей внутренней поверхности. Ботинки с верхом из кож повышенных толщин можно изготовлять без подкладки, за исключением пяточной части заготовки верха, к которой пристрачивают карман для задника.
Для облегчения надевания ботинок на стопу и снятия их со стопы в берцах делают разрез и приспособление для застёгивания или вшивают резинку.
Ботинки должны иметь подкладку по всей внутренней поверхности. Ботинки с верхом из кож повышенных толщин можно изготовлять без подкладки, за исключением пяточной части заготовки верха, к которой пристрачивают карман для задника.
Для облегчения надевания ботинок на стопу и снятия их со стопы в берцах делают разрез и приспособление для застёгивания или вшивают резинку.
Слайд 24Виды конструкции заготовок

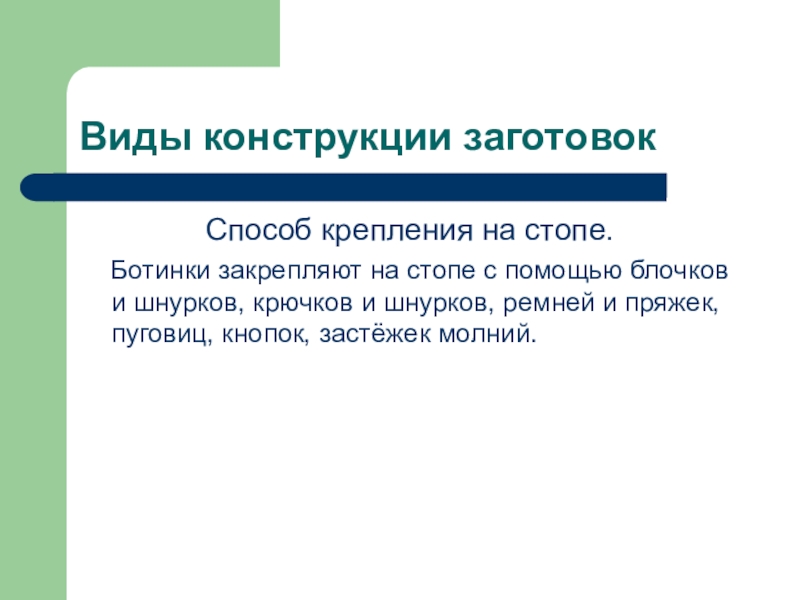

Способ крепления на стопе.
Ботинки закрепляют на стопе
с помощью блочков и шнурков, крючков и шнурков, ремней и пряжек, пуговиц, кнопок, застёжек молний.
Слайд 25Виды конструкции заготовок
Материал.
Наружные детали заготовок верха ботинок изготовляют из
юфти, кож хромового дубления, кож для верха обуви из бахтармяного спилка, искусственных и синтетических материалов, холстопрошивных обувных полотен для верха обуви, фетра, текстильных материалов.
Слайд 27Виды конструкции заготовок

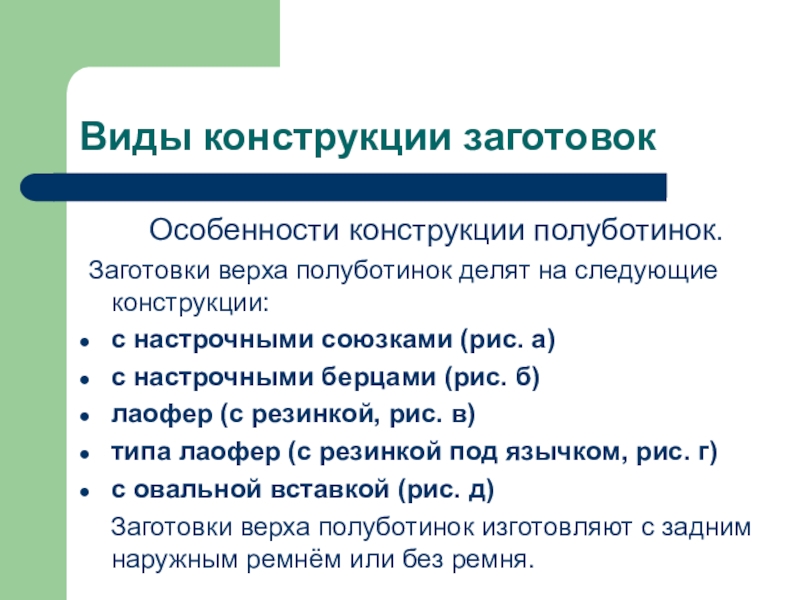

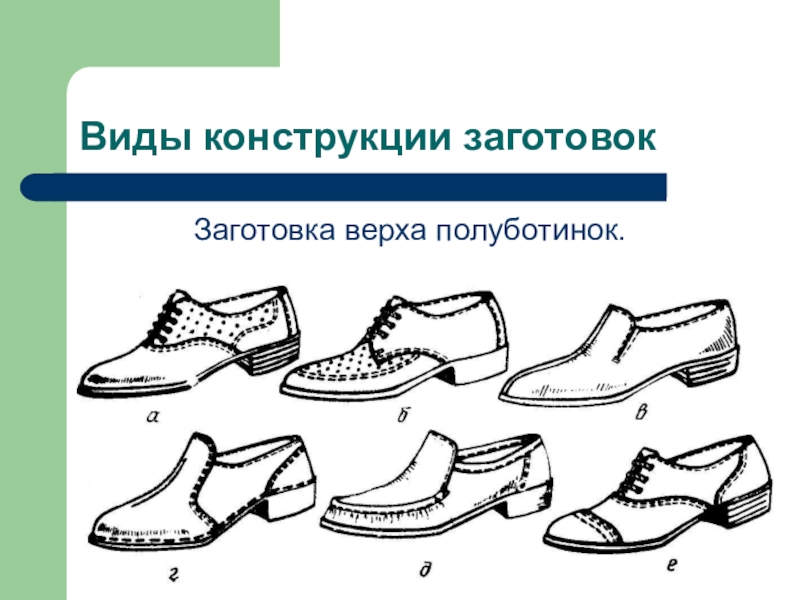

Особенности конструкции полуботинок.
Заготовки верха полуботинок делят на
следующие конструкции:
с настрочными союзками (рис. а)
с настрочными берцами (рис. б)
лаофер (с резинкой, рис. в)
типа лаофер (с резинкой под язычком, рис. г)
с овальной вставкой (рис. д)
Заготовки верха полуботинок изготовляют с задним наружным ремнём или без ремня.
с настрочными союзками (рис. а)
с настрочными берцами (рис. б)
лаофер (с резинкой, рис. в)
типа лаофер (с резинкой под язычком, рис. г)
с овальной вставкой (рис. д)
Заготовки верха полуботинок изготовляют с задним наружным ремнём или без ремня.
Слайд 28Виды конструкции заготовок

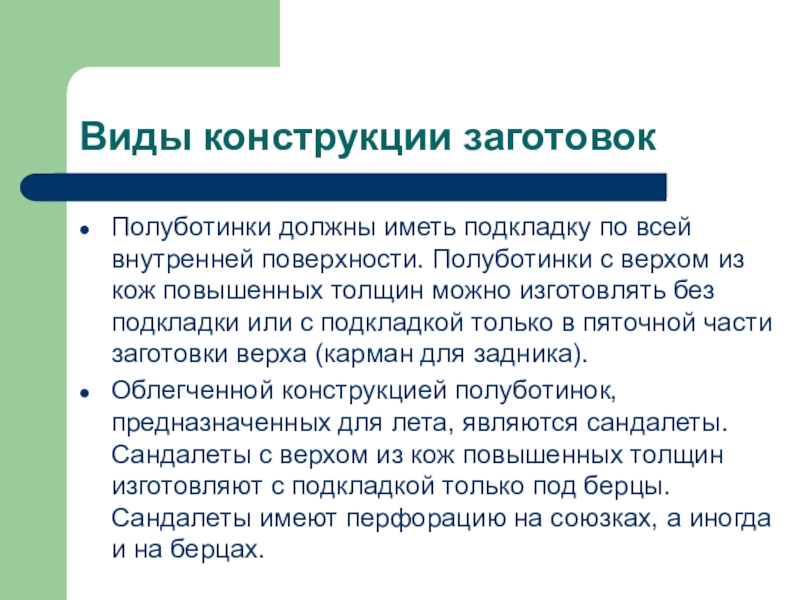

Полуботинки должны иметь подкладку по всей внутренней поверхности. Полуботинки
с верхом из кож повышенных толщин можно изготовлять без подкладки или с подкладкой только в пяточной части заготовки верха (карман для задника).
Облегченной конструкцией полуботинок, предназначенных для лета, являются сандалеты. Сандалеты с верхом из кож повышенных толщин изготовляют с подкладкой только под берцы. Сандалеты имеют перфорацию на союзках, а иногда и на берцах.
Облегченной конструкцией полуботинок, предназначенных для лета, являются сандалеты. Сандалеты с верхом из кож повышенных толщин изготовляют с подкладкой только под берцы. Сандалеты имеют перфорацию на союзках, а иногда и на берцах.

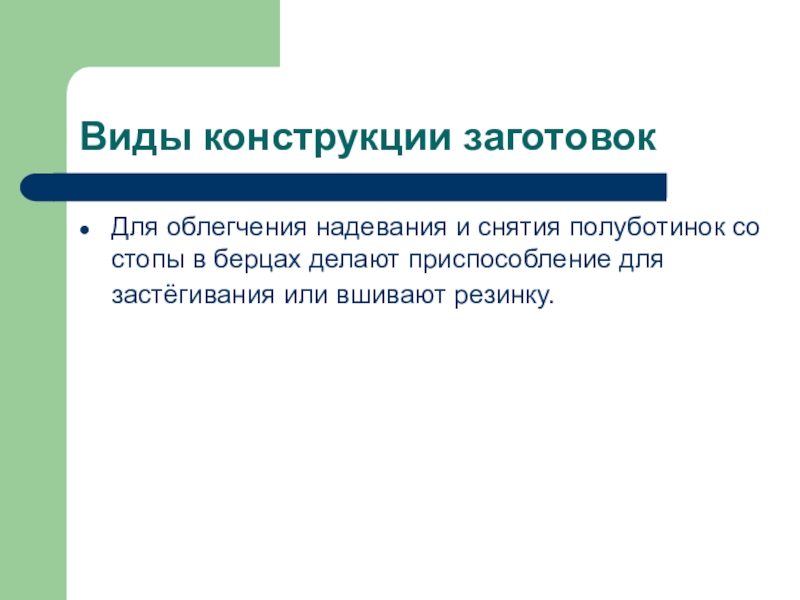

Слайд 29Виды конструкции заготовок
Для облегчения надевания и снятия полуботинок со стопы в
берцах делают приспособление для застёгивания или вшивают резинку.

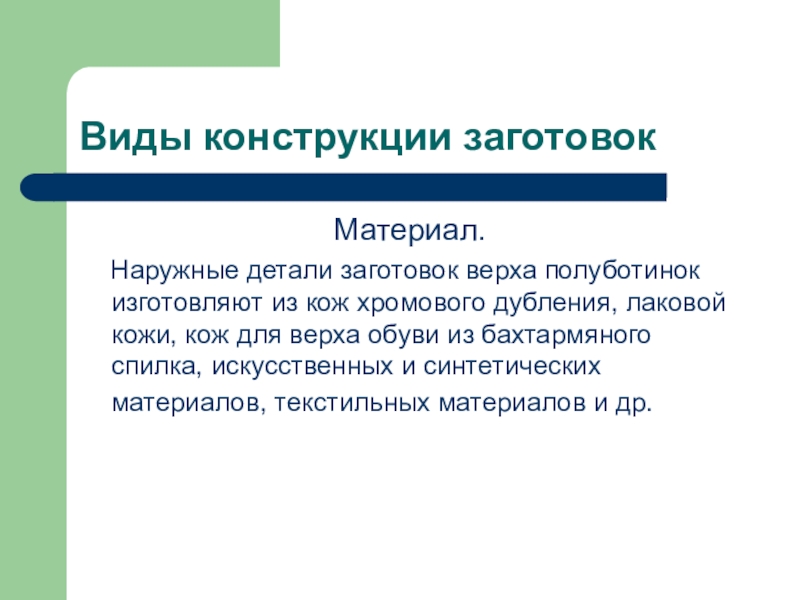

Слайд 30Виды конструкции заготовок
Материал.
Наружные детали заготовок верха полуботинок изготовляют
из кож хромового дубления, лаковой кожи, кож для верха обуви из бахтармяного спилка, искусственных и синтетических материалов, текстильных материалов и др.

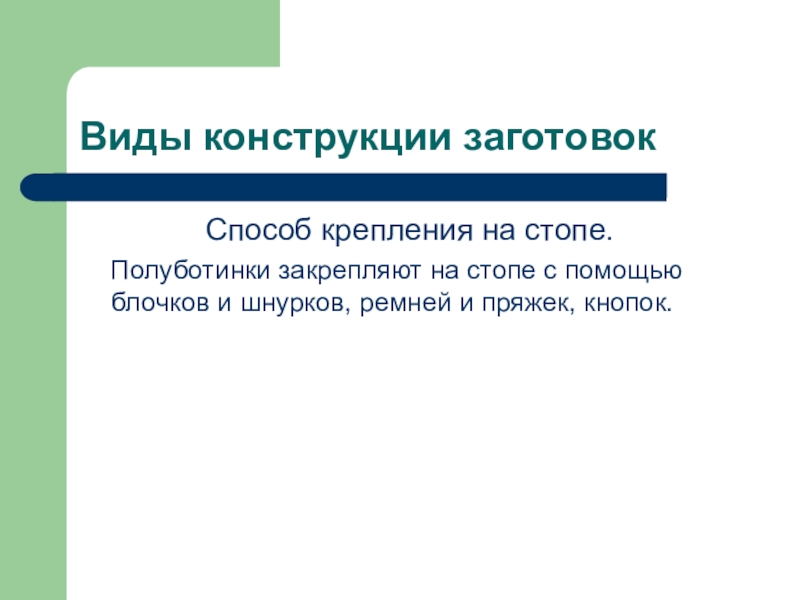

Слайд 31Виды конструкции заготовок
Способ крепления на стопе.
Полуботинки закрепляют на стопе
с помощью блочков и шнурков, ремней и пряжек, кнопок.
Слайд 33Виды конструкции заготовок

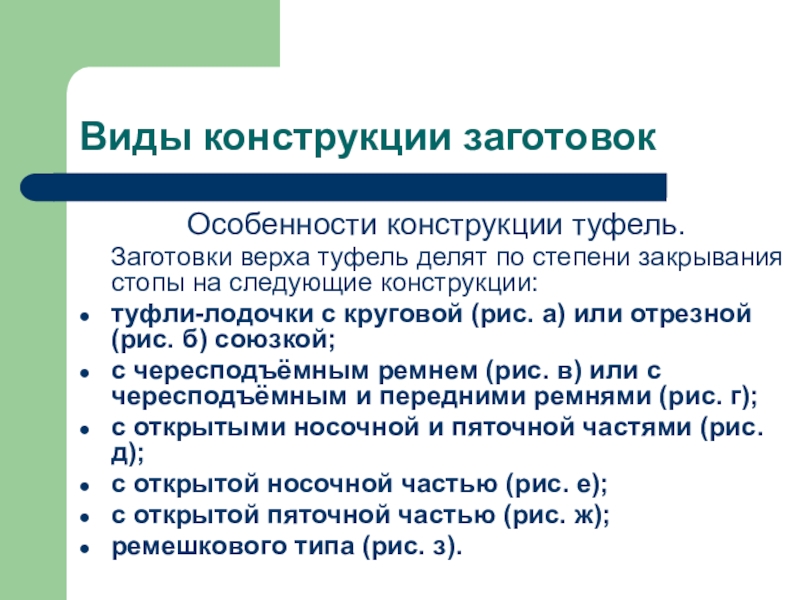

Особенности конструкции туфель.
Заготовки верха туфель делят
по степени закрывания стопы на следующие конструкции:
туфли-лодочки с круговой (рис. а) или отрезной (рис. б) союзкой;
с чересподъёмным ремнем (рис. в) или с чересподъёмным и передними ремнями (рис. г);
с открытыми носочной и пяточной частями (рис. д);
с открытой носочной частью (рис. е);
с открытой пяточной частью (рис. ж);
ремешкового типа (рис. з).
туфли-лодочки с круговой (рис. а) или отрезной (рис. б) союзкой;
с чересподъёмным ремнем (рис. в) или с чересподъёмным и передними ремнями (рис. г);
с открытыми носочной и пяточной частями (рис. д);
с открытой носочной частью (рис. е);
с открытой пяточной частью (рис. ж);
ремешкового типа (рис. з).
Слайд 34Виды конструкции заготовок
Заготовки туфель лодочек, туфель с черезподьёмным ремнем и других
аналогичных конструкций изготовляют с задним наружным ремнем или без ремня;
Туфли должны иметь подкладку. Туфли с верхом из кож повышенных толщин можно изготовлять без подкладки или с подкладкой только в пяточной части заготовки (карман для задника).
Туфли должны иметь подкладку. Туфли с верхом из кож повышенных толщин можно изготовлять без подкладки или с подкладкой только в пяточной части заготовки (карман для задника).

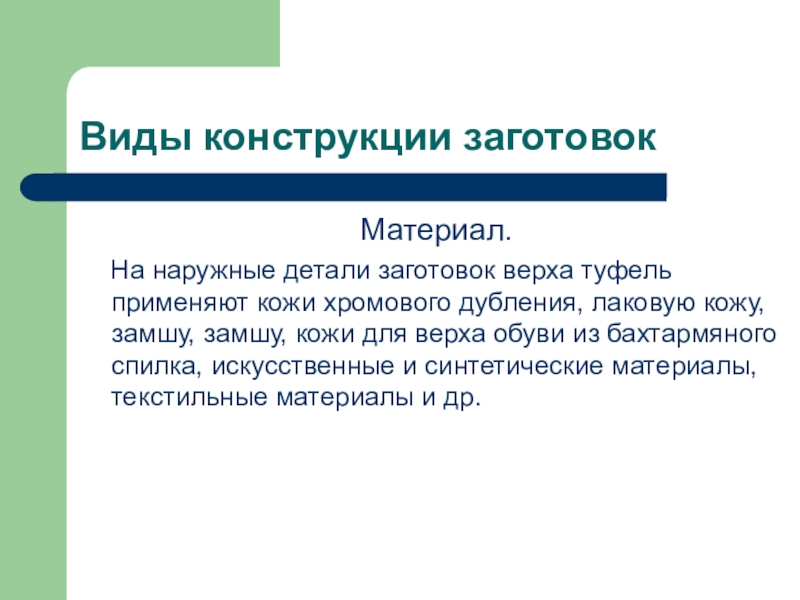

Слайд 35Виды конструкции заготовок
Материал.
На наружные детали заготовок верха туфель применяют
кожи хромового дубления, лаковую кожу, замшу, замшу, кожи для верха обуви из бахтармяного спилка, искусственные и синтетические материалы, текстильные материалы и др.
Слайд 36Виды конструкции заготовок
Способ крепления на стопе.
Туфли закрепляют на стопе
с помощью черезподъёмного ремня и пуговиц, пряжек, кнопок.

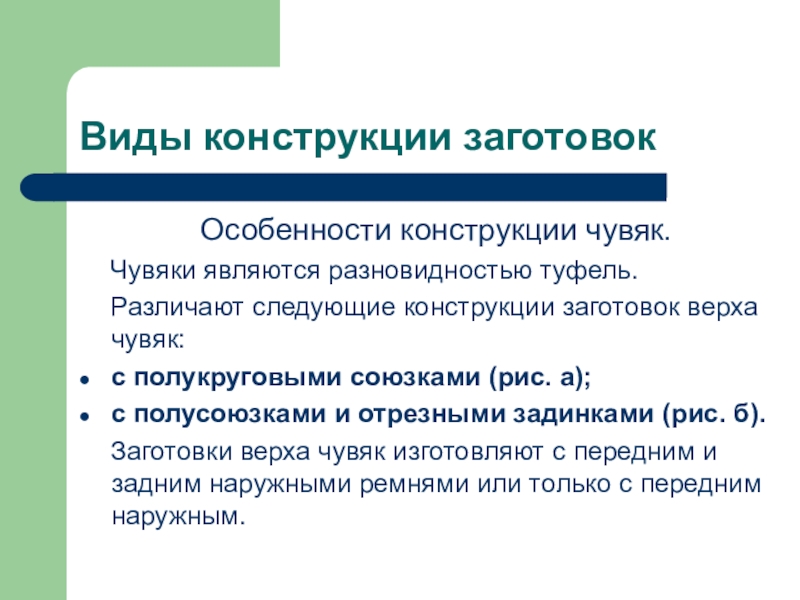

Слайд 38Виды конструкции заготовок
Особенности конструкции чувяк.
Чувяки являются разновидностью туфель.
Различают следующие конструкции заготовок верха чувяк:
с полукруговыми союзками (рис. а);
с полусоюзками и отрезными задинками (рис. б).
Заготовки верха чувяк изготовляют с передним и задним наружными ремнями или только с передним наружным.
с полукруговыми союзками (рис. а);
с полусоюзками и отрезными задинками (рис. б).
Заготовки верха чувяк изготовляют с передним и задним наружными ремнями или только с передним наружным.
Слайд 39Виды конструкции заготовок
Чувяки должны иметь подкладку по всей внутренней
поверхности.
На внутреннюю сторону задней части заготовки верха может быть пристрочен полужесткий задник из рантовой винилискожи – НТ, обувной кирзы и других материалов.
На внутреннюю сторону задней части заготовки верха может быть пристрочен полужесткий задник из рантовой винилискожи – НТ, обувной кирзы и других материалов.
Слайд 40Виды конструкции заготовок
Материал.
На наружные детали заготовок верха чувяк применяют
кожи хромового дубления, кожи для верха обуви из бахтармяного спилка, из шкур морских зверей, юфть сандальную, лоскут кожевенный.
Слайд 41Виды конструкции заготовок
Способ крепления на стопе.
Чувяки крепятся на стопе
при помощи натяжения линии канта.
Слайд 43Виды конструкции заготовок
Особенности конструкции сандалий.
Заготовка верха сандалий обычно состоит
из целой союзки, целой задинки (без разреза в пяточной части) и черезподъёмного ремня. Основными конструкциями заготовок верха являются следующие:
с фигурной союзкой и черезподъёмным ремнем (рис. а);
с отрезным передним и черезподьёмными ремнями (рис. б);
с черезподьёмным ремнем (рис. в).
с фигурной союзкой и черезподъёмным ремнем (рис. а);
с отрезным передним и черезподьёмными ремнями (рис. б);
с черезподьёмным ремнем (рис. в).

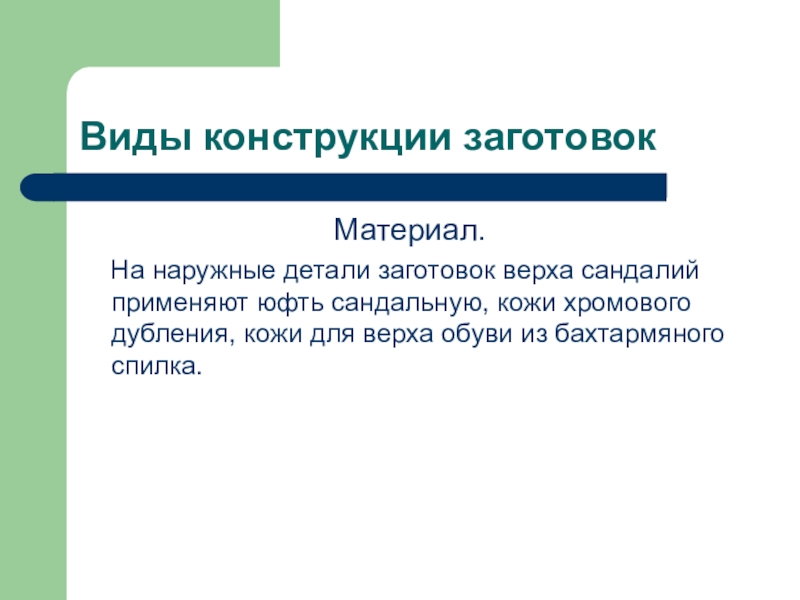

Слайд 44Виды конструкции заготовок
Материал.
На наружные детали заготовок верха сандалий применяют
юфть сандальную, кожи хромового дубления, кожи для верха обуви из бахтармяного спилка.
Слайд 45Виды конструкции заготовок
Способ крепления на стопе.
Сандалии закрепляют на стопе
с помощью чересподъёмных ремней и пряжек.

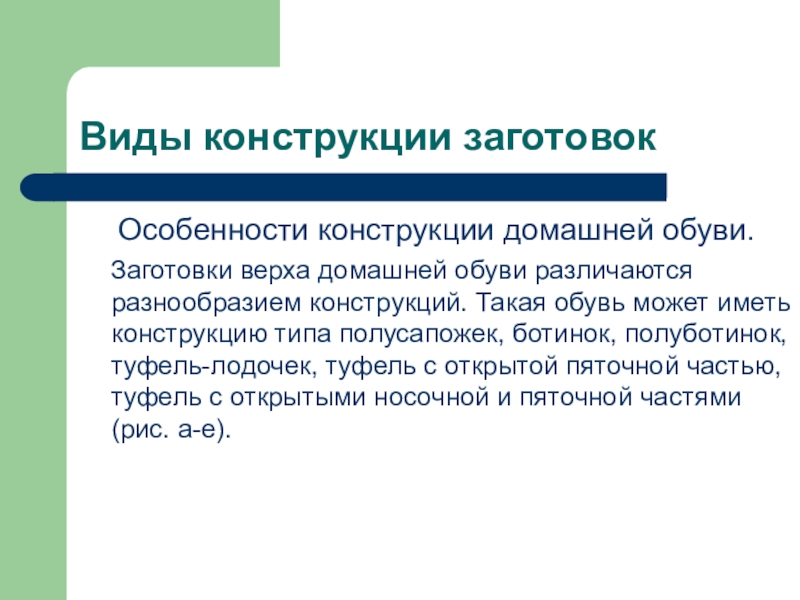

Слайд 47Виды конструкции заготовок
Особенности конструкции домашней обуви.
Заготовки верха домашней обуви
различаются разнообразием конструкций. Такая обувь может иметь конструкцию типа полусапожек, ботинок, полуботинок, туфель-лодочек, туфель с открытой пяточной частью, туфель с открытыми носочной и пяточной частями (рис. а-е).
Слайд 48Виды конструкции заготовок
Материал.
Наружные детали заготовок верха домашней обуви изготовляют
из кож хромового дубления, кож для верха обуви из бахтармяного спилка, из кож с волосяным покровом и шкур морских зверей, искусственных и синтетических материалов, кожевенного лоскута, тканей, нетканых материалов, трикотажа, фетра, войлока и др.
