Презентация, доклад по МДК 01.03 Судовые аккумуляторы
Содержание
- 1. Презентация по МДК 01.03 Судовые аккумуляторы
- 2. Химический источник токаХИТ- устройство прямого преобразования химической энергии в электрическую на основе электрохимических процессов окислительно-восстановительной реакции.

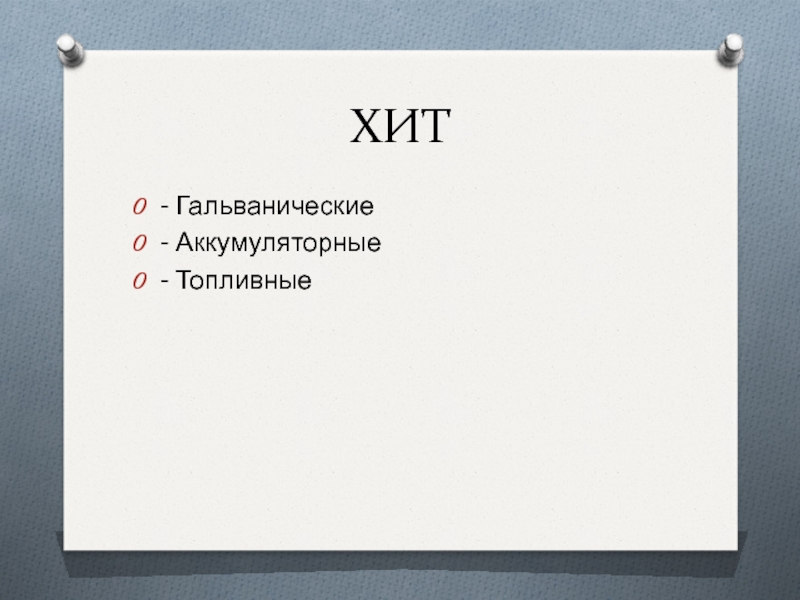

- 3. ХИТ- Гальванические- Аккумуляторные- Топливные
- 4. Гальванические элементы- это источники разового действия, в
- 5. Аккумуляторные элементы- это источники многократного действия, элементы
- 6. Топливные элементы- - это элементы, в процессе
- 7. Область применения аккумуляторов: - переносные светильники- аварийные
- 8. Достоинства аккумуляторов: - автономность в работе (независимость

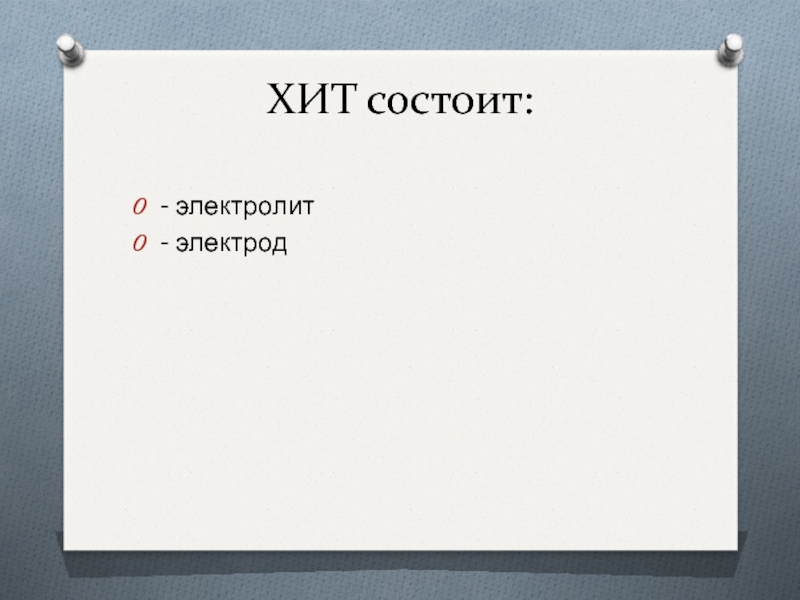

- 9. ХИТ состоит: - электролит- электрод
- 10. Электролит -- водный раствор, в котором имеются подвижные ионы (водные растворы кислот, щелочей и солей).
- 11. Электрод - - это вещества, большинство из
- 12. Условия выбора электродной пары: - разность потенциалов
- 13. Примеры пары веществ: - свинец и двуокись

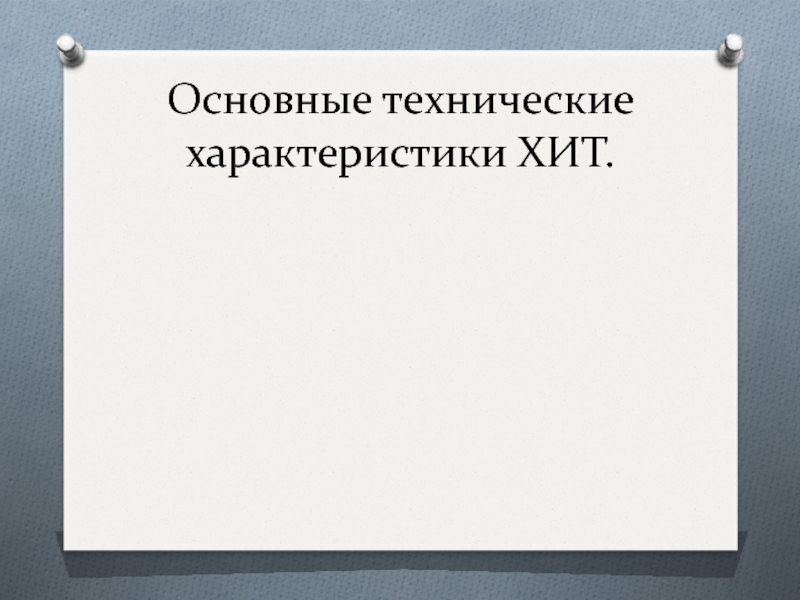

- 14. Основные технические характеристики ХИТ.
- 15. 1. ЭДС (Е, В) – разность потенциалов
- 16. 2. Внутреннее сопротивление Rвн - сопротивление электродов
- 17. 3. Напряжение источника тока U – разность
- 18. 4. Емкость С – количество электричества, которое
- 19. 5. Энергия:- отданная во внешнюю цепь при постоянном токе разрядке ХИТ: Wp=UpIptp- поглощенная при заряде:Wз=UзIзtз

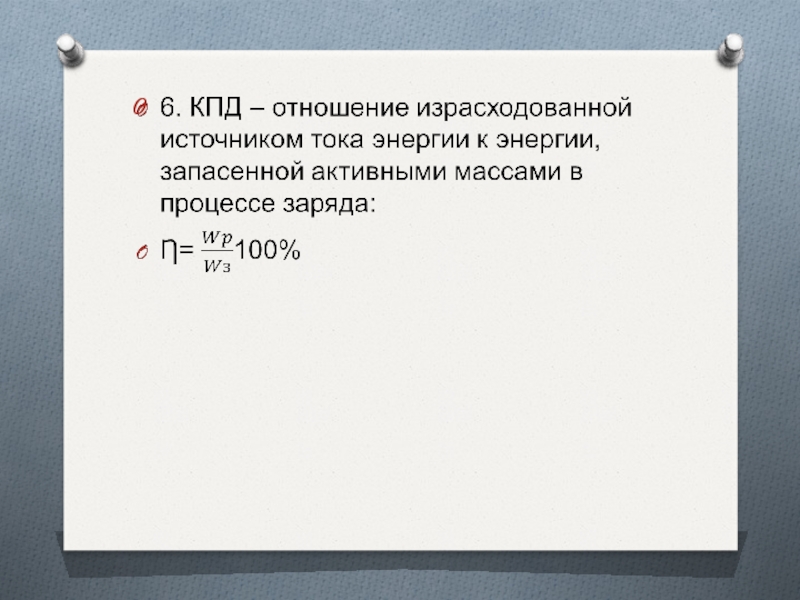

- 20. Слайд 20
- 21. Удельная емкость и энергия – это отношение
- 22. ХИТ многократного действия, у которого в качестве электролита используется раствор серной кислоты H2SO4

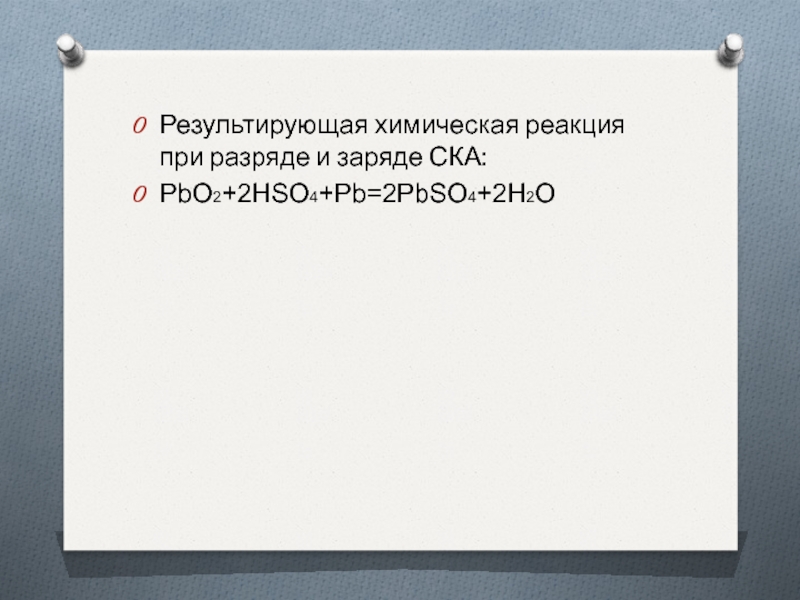

- 23. Результирующая химическая реакция при разряде и заряде СКА:PbO2+2HSO4+Pb=2PbSO4+2H2O
- 24. Саморазряд – химические процессы идущие на одном
- 25. Срок годности – время, в течение которого

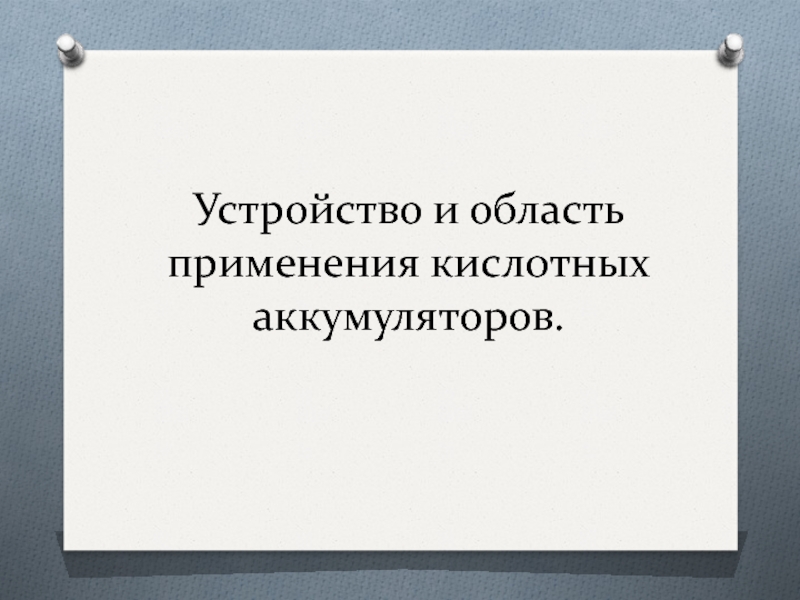

- 26. Устройство и область применения кислотных аккумуляторов.

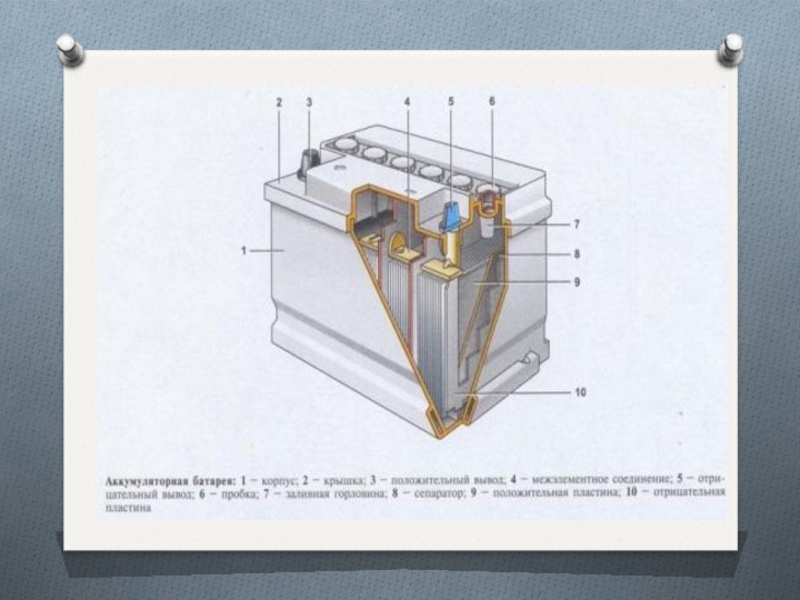

- 27. Слайд 27
- 28. Саморазряд заряженного СКА соответствует потере емкости 2-3%
- 29. СКА могут заряжаться одним из трех способов:1)
- 30. Основные неисправности СКА :- повышенный саморазряд СКА- сульфатация пластин- короткое замыкание между пластинами
- 31. Преимущества СКА:- имеют малое внутреннее сопротивление- имеют
- 32. СКА используются:- в качестве стартерных батарей ДВС
- 33. Недостатки:- чувствительность к чистоте электролита;- перерывы в

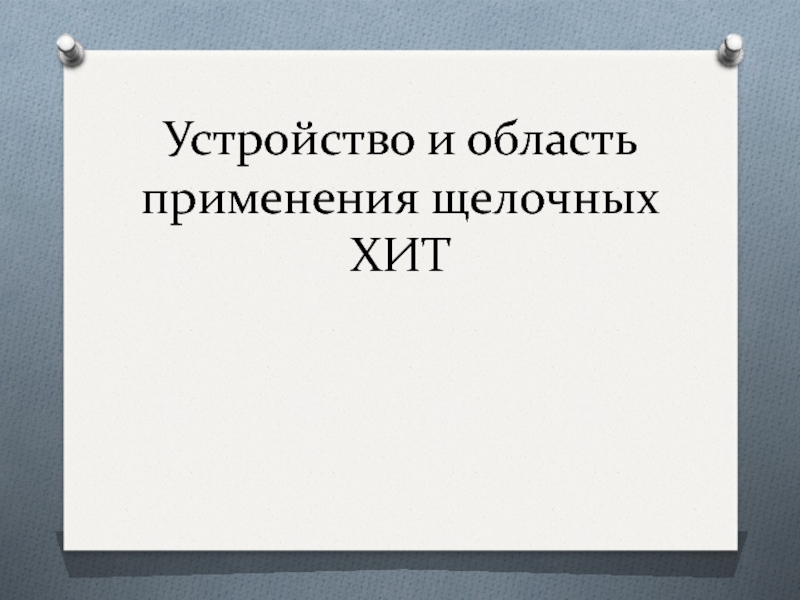

- 34. Устройство и область применения щелочных ХИТ
- 35. ХИТ многократного действия, у которого в качестве электролита используется растворы щелочей.

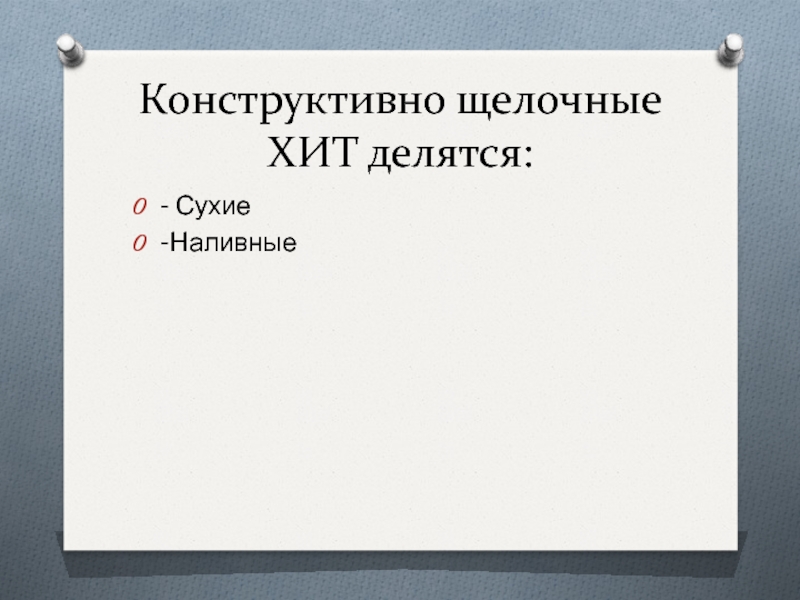

- 36. Конструктивно щелочные ХИТ делятся:- Сухие -Наливные
- 37. Сухие ХИТНа судах применяют марганцево-цинковые системы, которые
- 38. Наливные ХИТ1) Кратковременного действия. Электролит заливается непосредственно

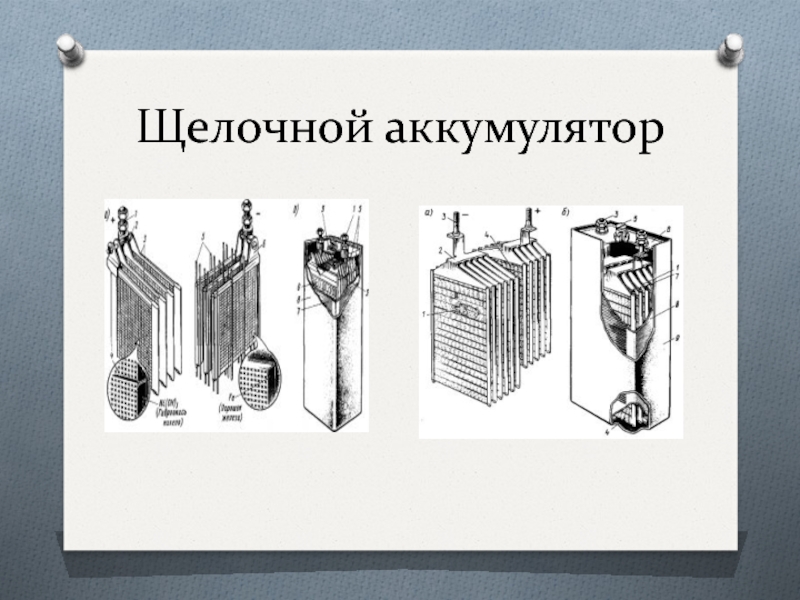

- 39. Щелочной аккумулятор
- 40. Характерные неисправности:1) значительная потеря емкости из-за систематических
- 41. 2) повышенный самозаряд из-за коротких замыканий, загрязнений,
- 42. 5) пониженное напряжение при замкнутой цепи из-за
- 43. Преимущества:- в 3-5 раз больше, чем у
- 44. Недостатки:- наличие газовыделения при работе и образование
Химический источник токаХИТ- устройство прямого преобразования химической энергии в электрическую на основе электрохимических процессов окислительно-восстановительной реакции.

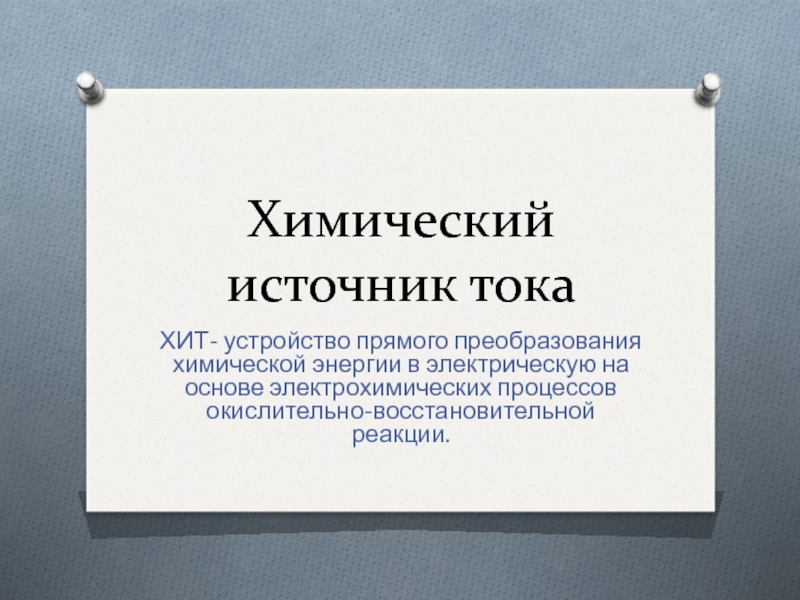

Слайд 2Химический источник тока
ХИТ- устройство прямого преобразования химической энергии в электрическую на
основе электрохимических процессов окислительно-восстановительной реакции.

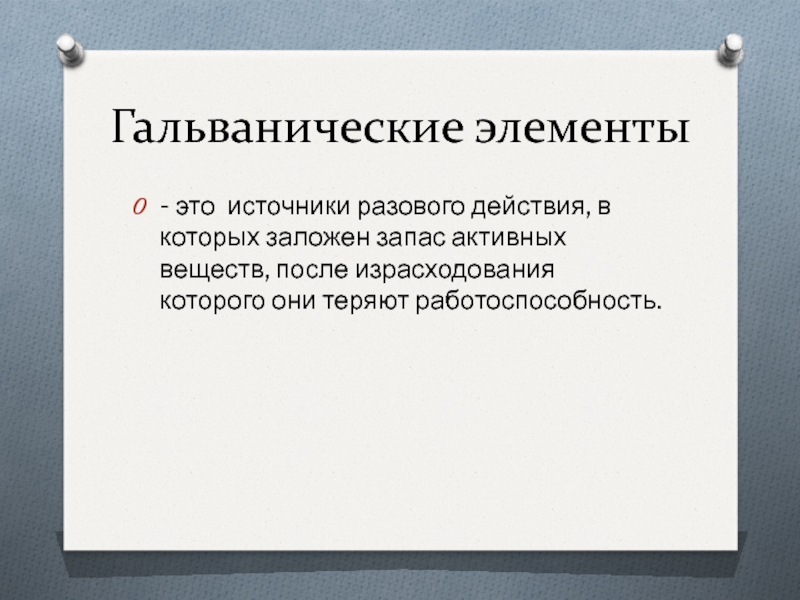

Слайд 4Гальванические элементы
- это источники разового действия, в которых заложен запас активных
веществ, после израсходования которого они теряют работоспособность.

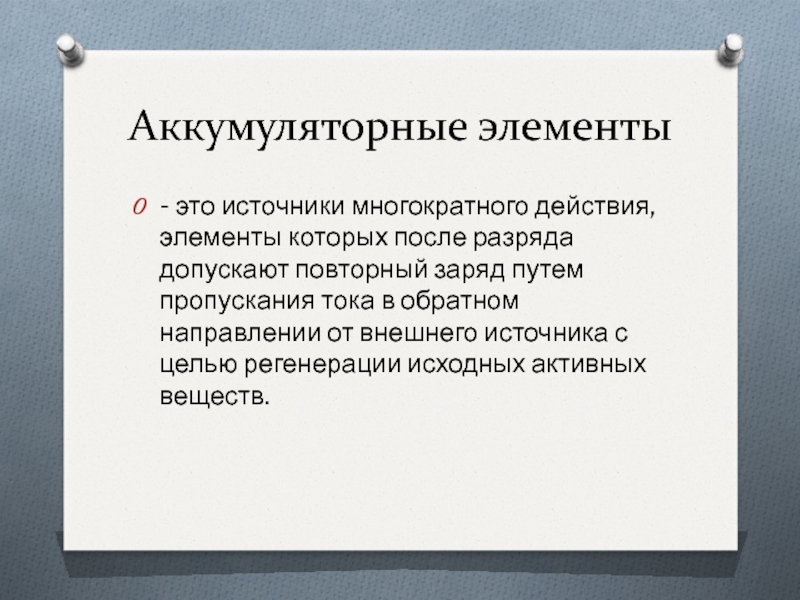

Слайд 5Аккумуляторные элементы
- это источники многократного действия, элементы которых после разряда допускают
повторный заряд путем пропускания тока в обратном направлении от внешнего источника с целью регенерации исходных активных веществ.

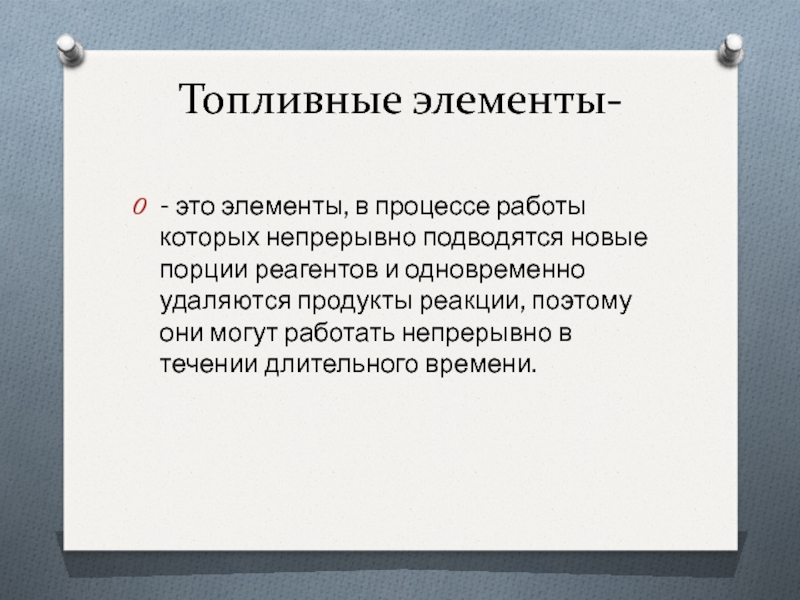

Слайд 6Топливные элементы-
- это элементы, в процессе работы которых непрерывно подводятся новые
порции реагентов и одновременно удаляются продукты реакции, поэтому они могут работать непрерывно в течении длительного времени.

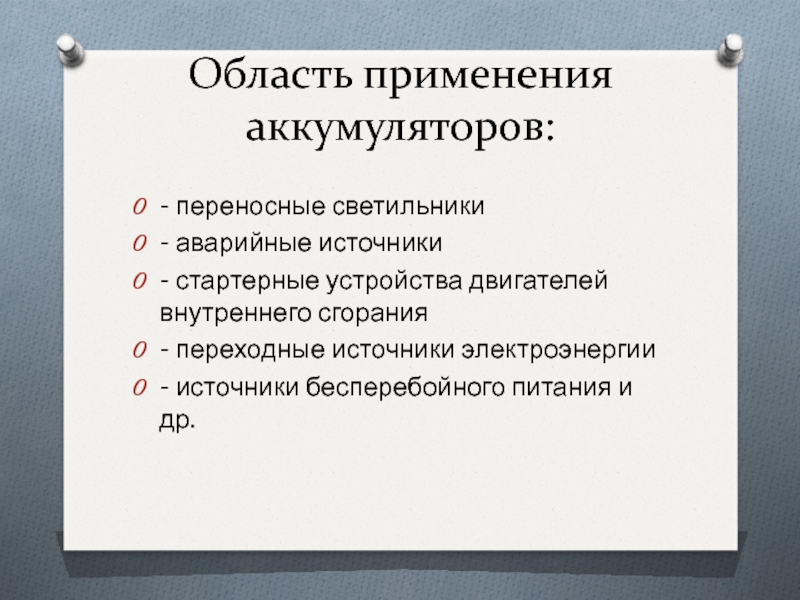

Слайд 7Область применения аккумуляторов:
- переносные светильники
- аварийные источники
- стартерные устройства двигателей внутреннего
сгорания
- переходные источники электроэнергии
- источники бесперебойного питания и др.
- переходные источники электроэнергии
- источники бесперебойного питания и др.

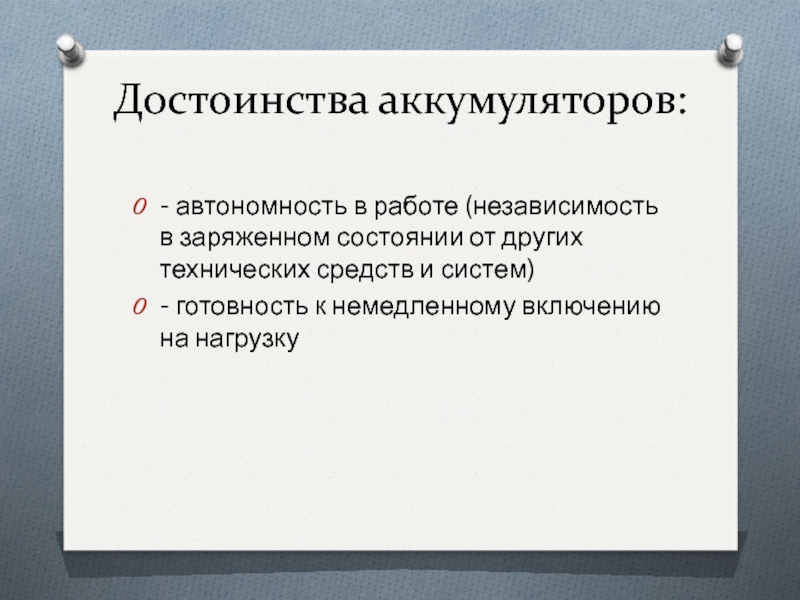

Слайд 8Достоинства аккумуляторов:
- автономность в работе (независимость в заряженном состоянии от других
технических средств и систем)
- готовность к немедленному включению на нагрузку
- готовность к немедленному включению на нагрузку

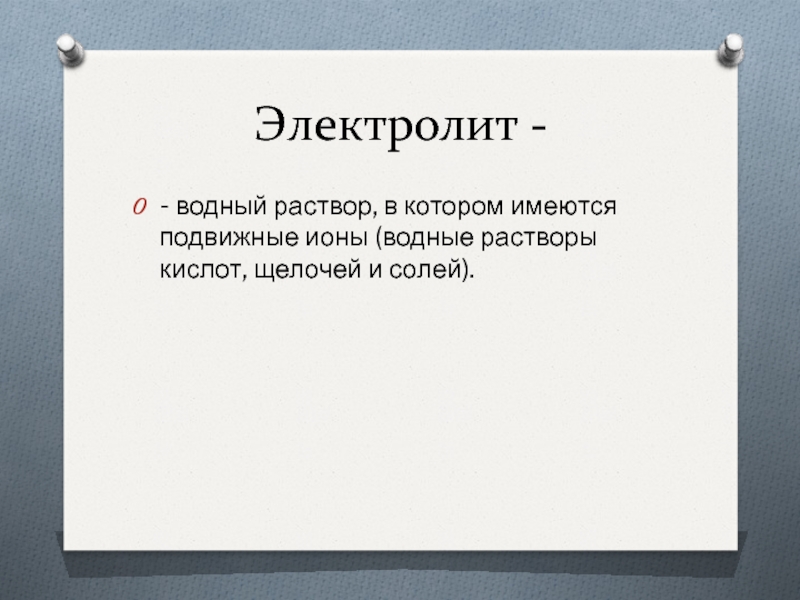

Слайд 10Электролит -
- водный раствор, в котором имеются подвижные ионы (водные растворы
кислот, щелочей и солей).

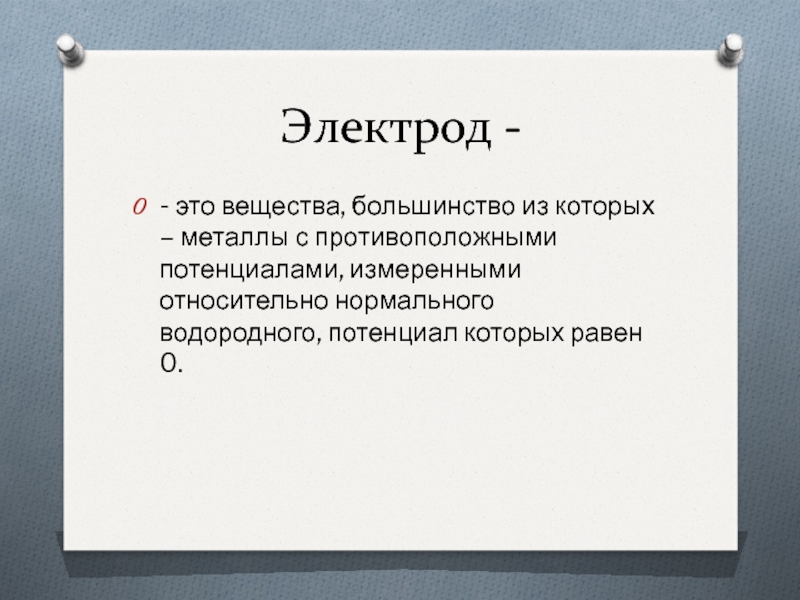

Слайд 11Электрод -
- это вещества, большинство из которых – металлы с
противоположными потенциалами, измеренными относительно нормального водородного, потенциал которых равен 0.

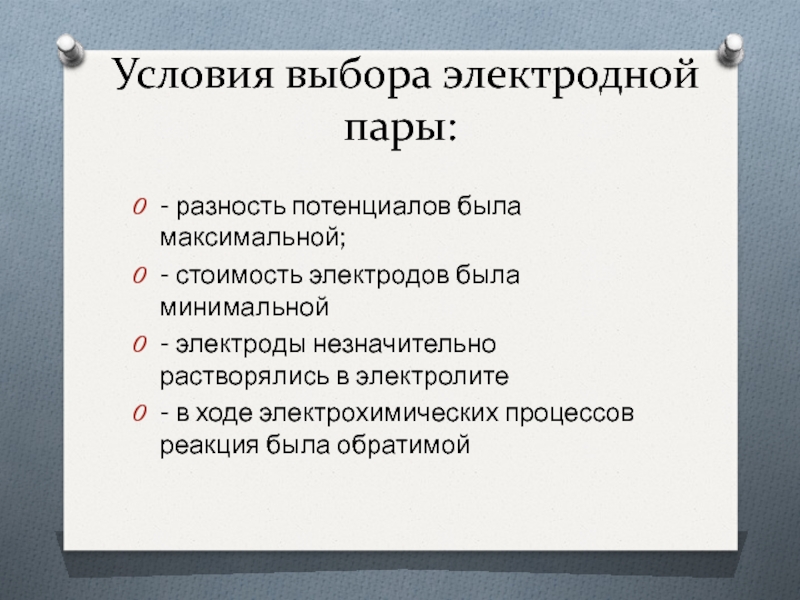

Слайд 12Условия выбора электродной пары:
- разность потенциалов была максимальной;
- стоимость электродов была
минимальной
- электроды незначительно растворялись в электролите
- в ходе электрохимических процессов реакция была обратимой
- электроды незначительно растворялись в электролите
- в ходе электрохимических процессов реакция была обратимой

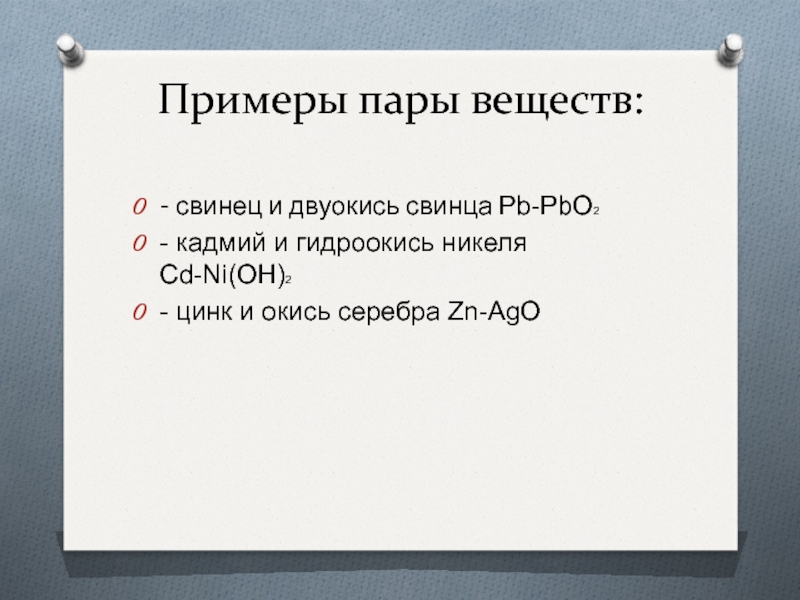

Слайд 13Примеры пары веществ:
- свинец и двуокись свинца Pb-PbO2
- кадмий и гидроокись
никеля Cd-Ni(OH)2
- цинк и окись серебра Zn-AgO
- цинк и окись серебра Zn-AgO

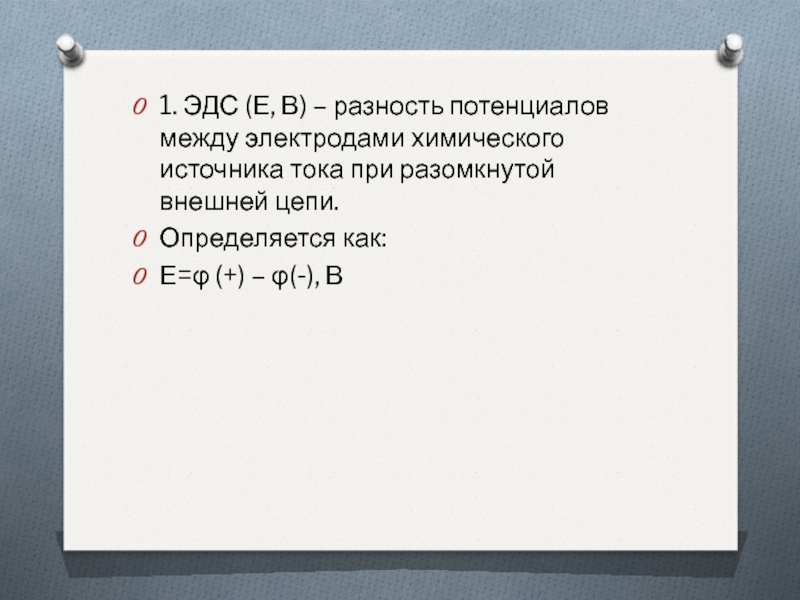

Слайд 151. ЭДС (Е, В) – разность потенциалов между электродами химического источника
тока при разомкнутой внешней цепи.
Определяется как:
Е=φ (+) – φ(-), В
Определяется как:
Е=φ (+) – φ(-), В

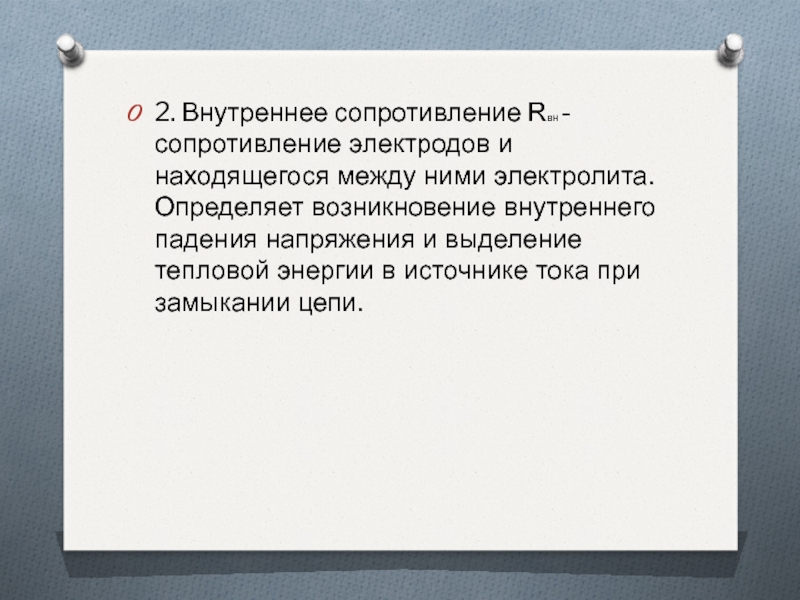

Слайд 162. Внутреннее сопротивление Rвн - сопротивление электродов и находящегося между ними
электролита. Определяет возникновение внутреннего падения напряжения и выделение тепловой энергии в источнике тока при замыкании цепи.

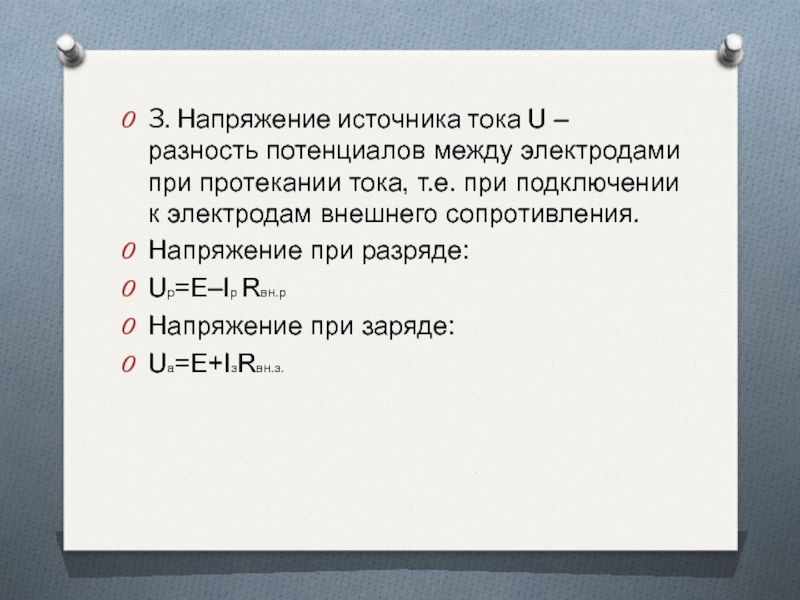

Слайд 173. Напряжение источника тока U – разность потенциалов между электродами при
протекании тока, т.е. при подключении к электродам внешнего сопротивления.
Напряжение при разряде:
Up=E–Ip Rвн.р
Напряжение при заряде:
Ua=E+IзRвн.з.
Напряжение при разряде:
Up=E–Ip Rвн.р
Напряжение при заряде:
Ua=E+IзRвн.з.

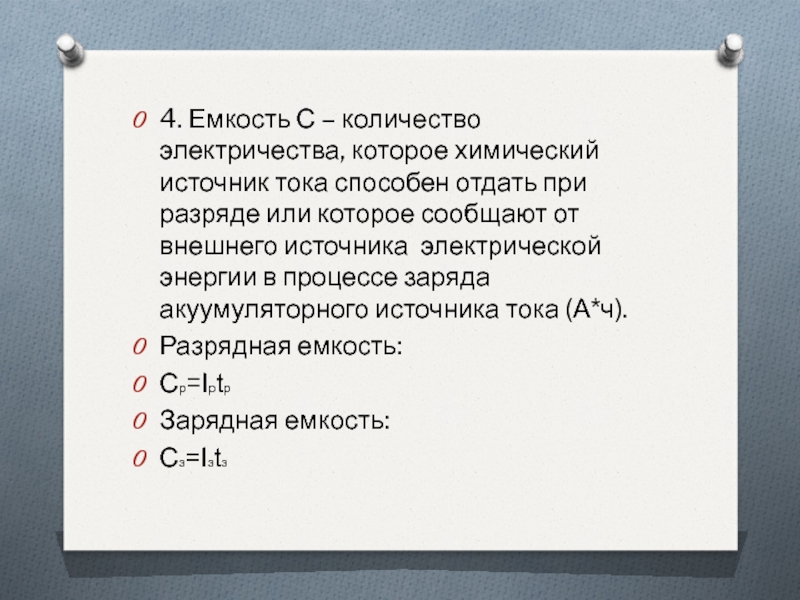

Слайд 184. Емкость С – количество электричества, которое химический источник тока способен
отдать при разряде или которое сообщают от внешнего источника электрической энергии в процессе заряда акуумуляторного источника тока (А*ч).
Разрядная емкость:
Ср=Iptp
Зарядная емкость:
Cз=Iзtз
Разрядная емкость:
Ср=Iptp
Зарядная емкость:
Cз=Iзtз

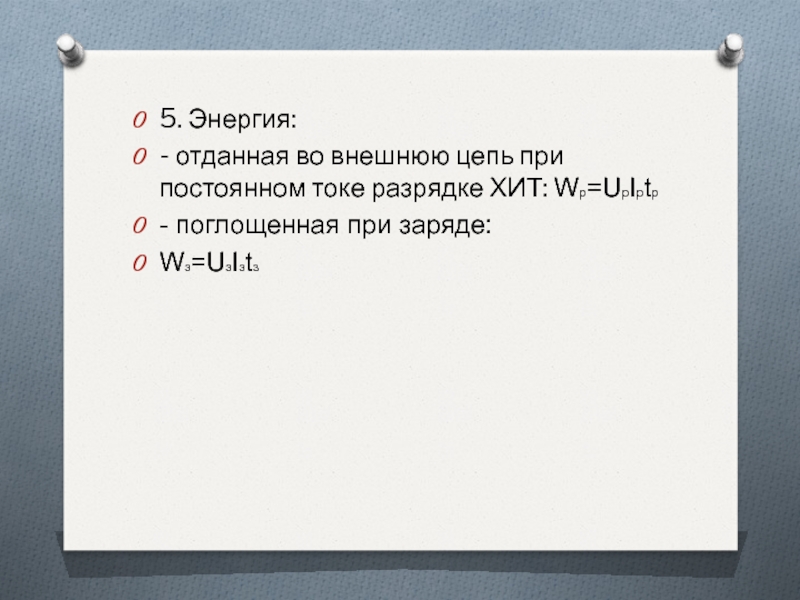

Слайд 195. Энергия:
- отданная во внешнюю цепь при постоянном токе разрядке ХИТ:
Wp=UpIptp
- поглощенная при заряде:
Wз=UзIзtз
- поглощенная при заряде:
Wз=UзIзtз

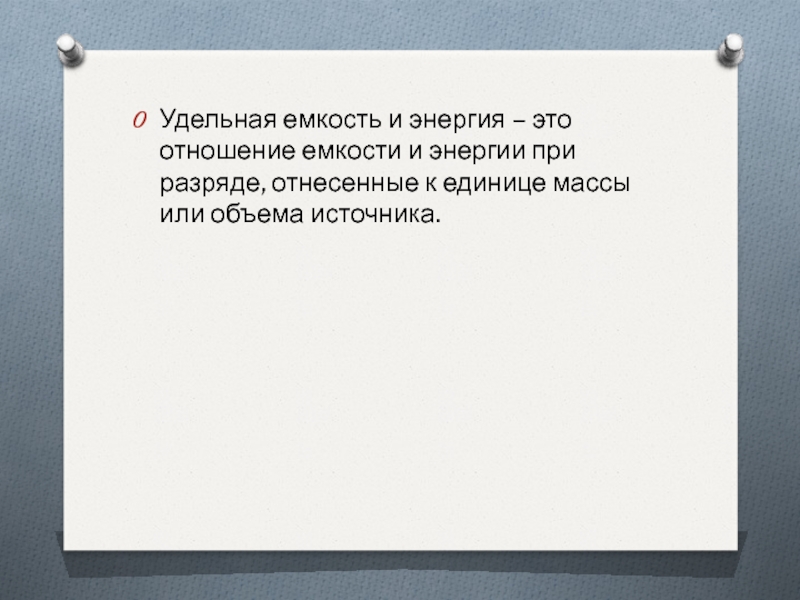

Слайд 21Удельная емкость и энергия – это отношение емкости и энергии при
разряде, отнесенные к единице массы или объема источника.

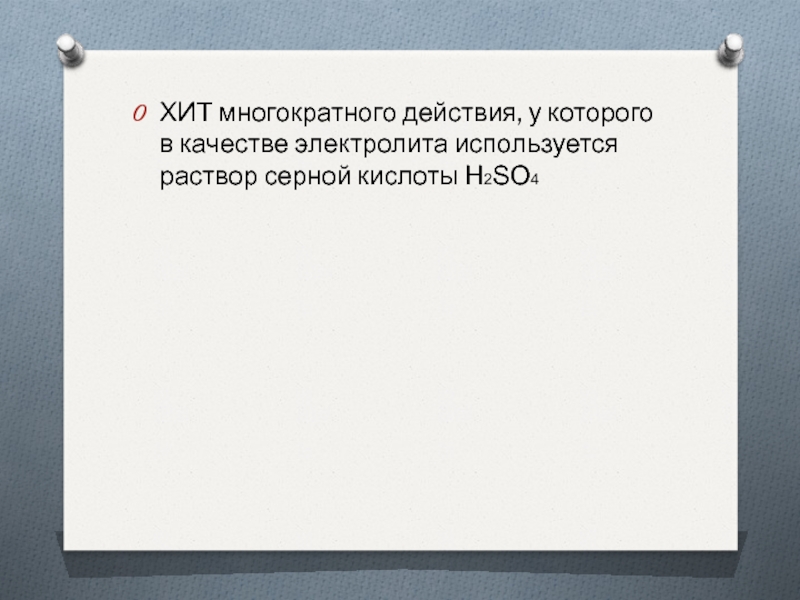

Слайд 22ХИТ многократного действия, у которого в качестве электролита используется раствор серной
кислоты H2SO4

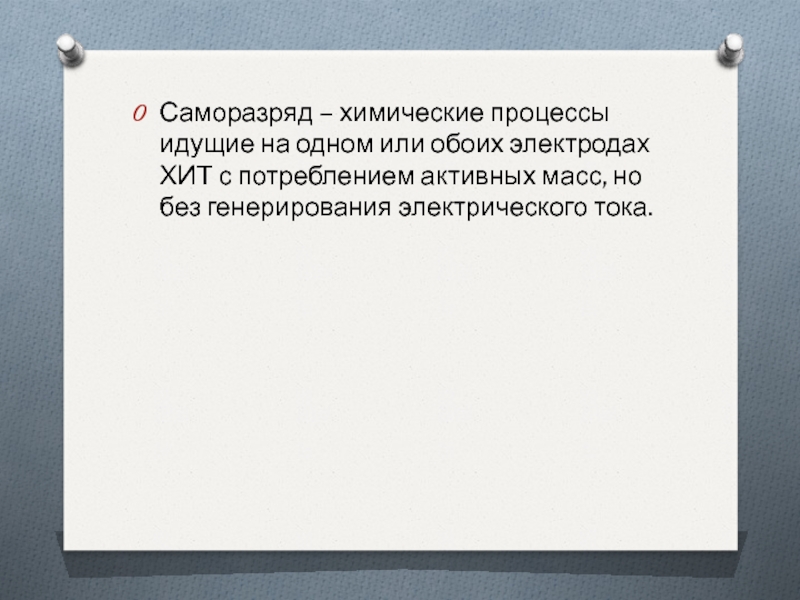

Слайд 24Саморазряд – химические процессы идущие на одном или обоих электродах ХИТ
с потреблением активных масс, но без генерирования электрического тока.
Слайд 25Срок годности – время, в течение которого источник годен к употреблению,
т.е. сохраняет определенный запас электрической энергии.
Срок службы – время, в течение которого аккумулятор пригоден для зарядов и разрядов.
Срок службы – время, в течение которого аккумулятор пригоден для зарядов и разрядов.

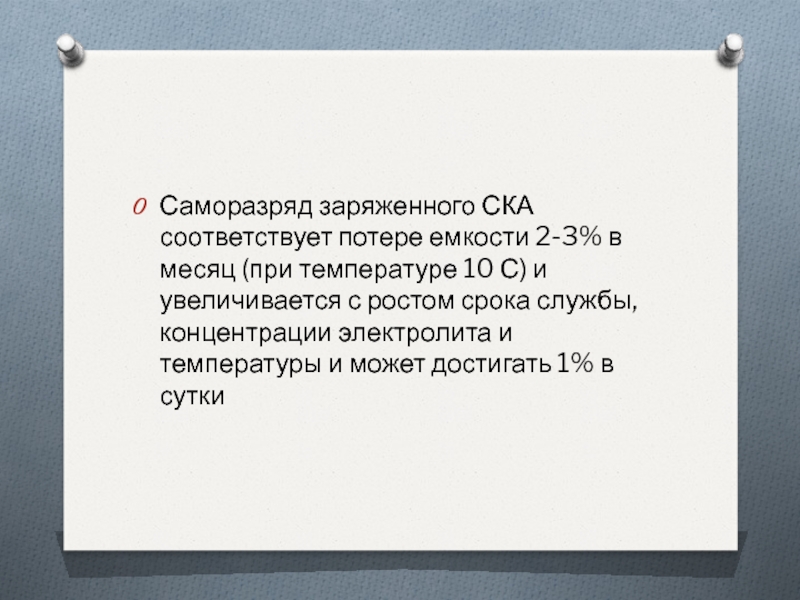

Слайд 28Саморазряд заряженного СКА соответствует потере емкости 2-3% в месяц (при температуре
10 С) и увеличивается с ростом срока службы, концентрации электролита и температуры и может достигать 1% в сутки

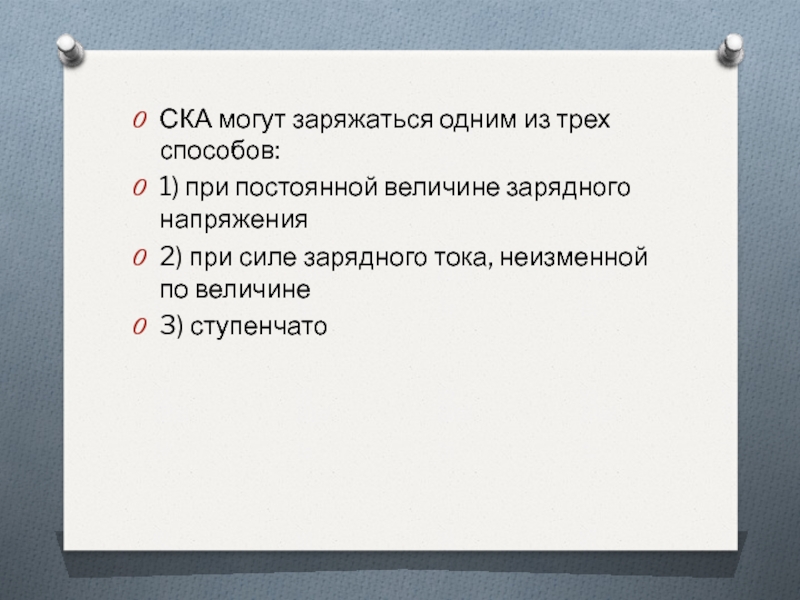

Слайд 29СКА могут заряжаться одним из трех способов:
1) при постоянной величине зарядного
напряжения
2) при силе зарядного тока, неизменной по величине
3) ступенчато
2) при силе зарядного тока, неизменной по величине
3) ступенчато

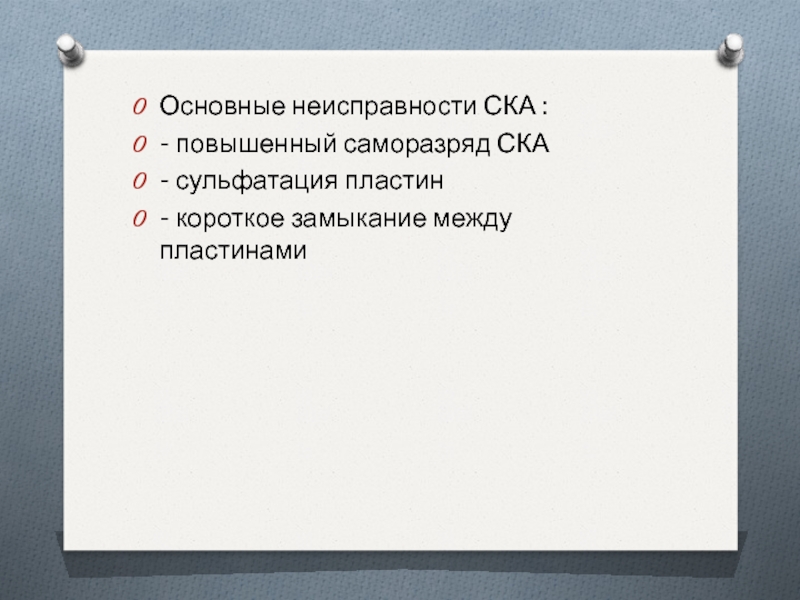

Слайд 30Основные неисправности СКА :
- повышенный саморазряд СКА
- сульфатация пластин
- короткое замыкание
между пластинами

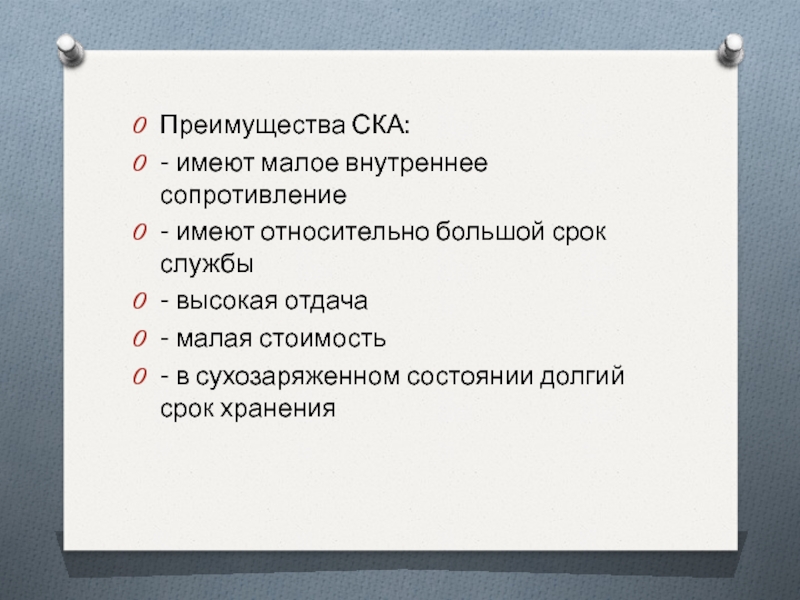

Слайд 31Преимущества СКА:
- имеют малое внутреннее сопротивление
- имеют относительно большой срок службы
-
высокая отдача
- малая стоимость
- в сухозаряженном состоянии долгий срок хранения
- малая стоимость
- в сухозаряженном состоянии долгий срок хранения

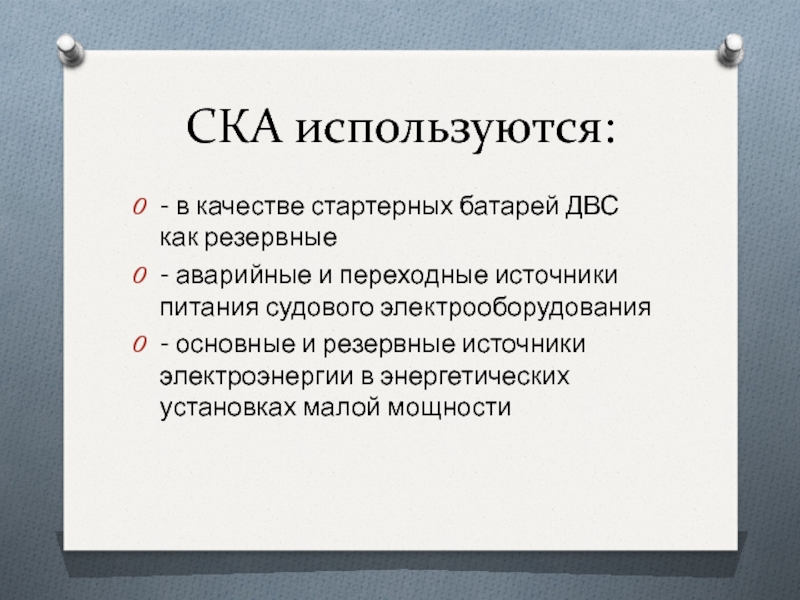

Слайд 32СКА используются:
- в качестве стартерных батарей ДВС как резервные
- аварийные и
переходные источники питания судового электрооборудования
- основные и резервные источники электроэнергии в энергетических установках малой мощности
- основные и резервные источники электроэнергии в энергетических установках малой мощности

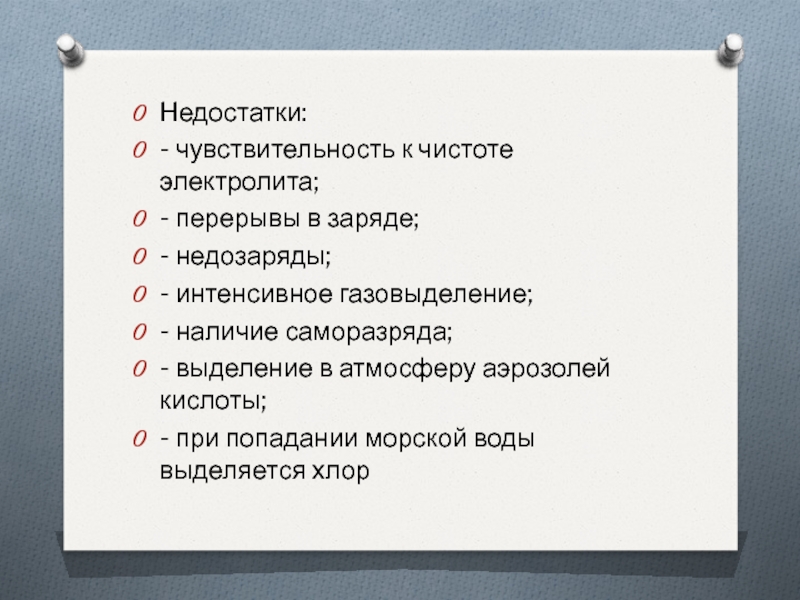

Слайд 33Недостатки:
- чувствительность к чистоте электролита;
- перерывы в заряде;
- недозаряды;
- интенсивное газовыделение;
-
наличие саморазряда;
- выделение в атмосферу аэрозолей кислоты;
- при попадании морской воды выделяется хлор
- выделение в атмосферу аэрозолей кислоты;
- при попадании морской воды выделяется хлор

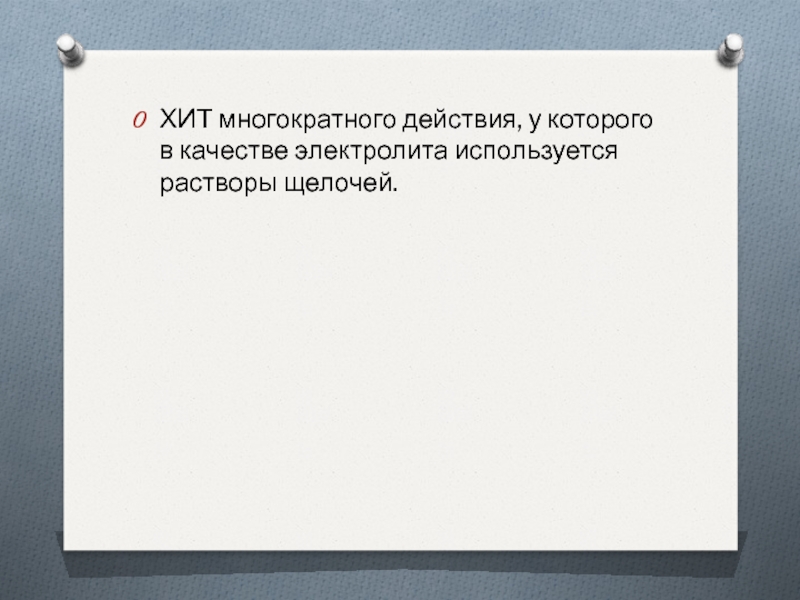

Слайд 35ХИТ многократного действия, у которого в качестве электролита используется растворы щелочей.

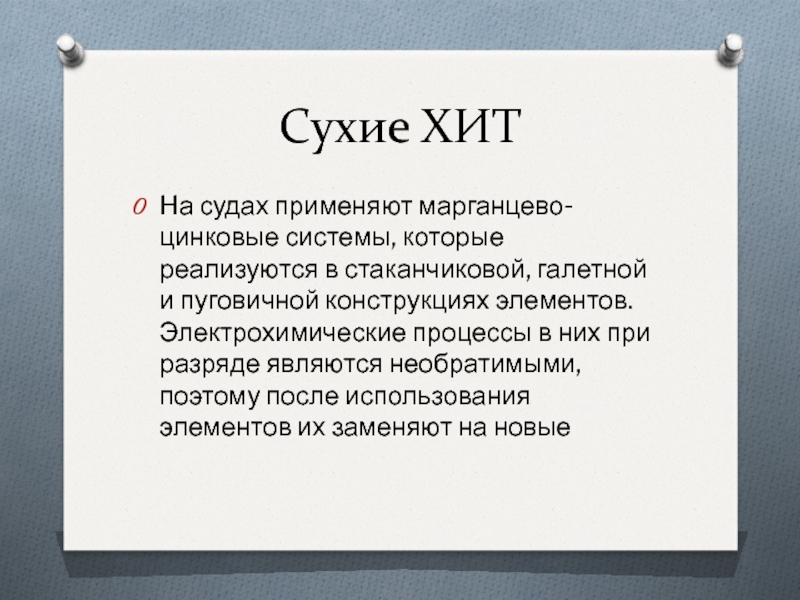

Слайд 37Сухие ХИТ
На судах применяют марганцево-цинковые системы, которые реализуются в стаканчиковой, галетной
и пуговичной конструкциях элементов. Электрохимические процессы в них при разряде являются необратимыми, поэтому после использования элементов их заменяют на новые

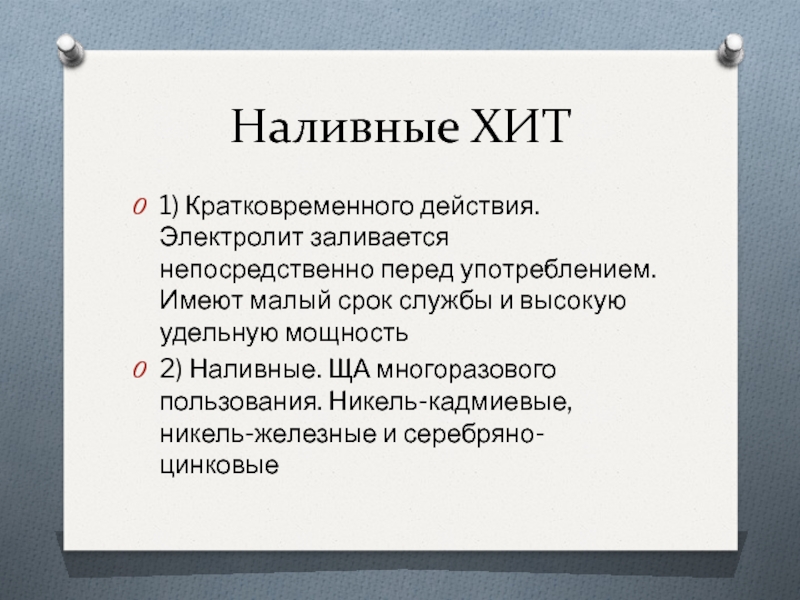

Слайд 38Наливные ХИТ
1) Кратковременного действия. Электролит заливается непосредственно перед употреблением. Имеют малый
срок службы и высокую удельную мощность
2) Наливные. ЩА многоразового пользования. Никель-кадмиевые, никель-железные и серебряно-цинковые
2) Наливные. ЩА многоразового пользования. Никель-кадмиевые, никель-железные и серебряно-цинковые

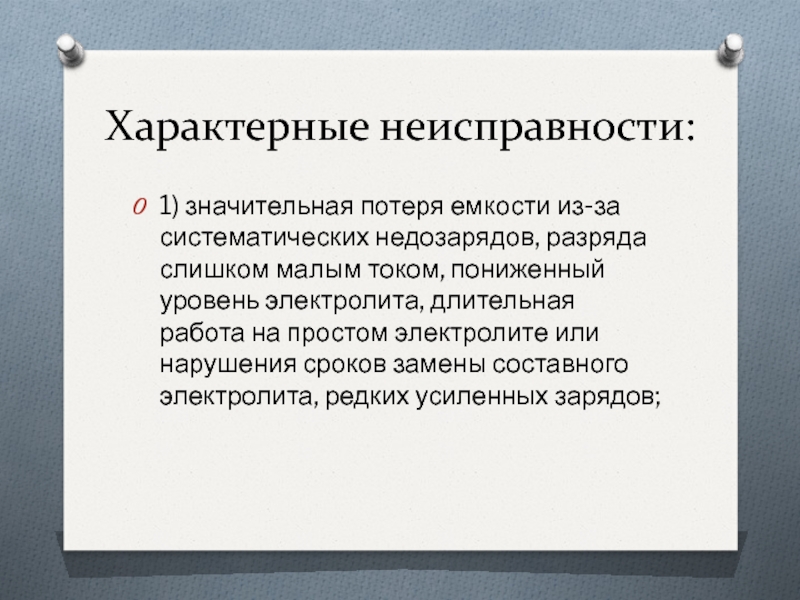

Слайд 40Характерные неисправности:
1) значительная потеря емкости из-за систематических недозарядов, разряда слишком малым
током, пониженный уровень электролита, длительная работа на простом электролите или нарушения сроков замены составного электролита, редких усиленных зарядов;

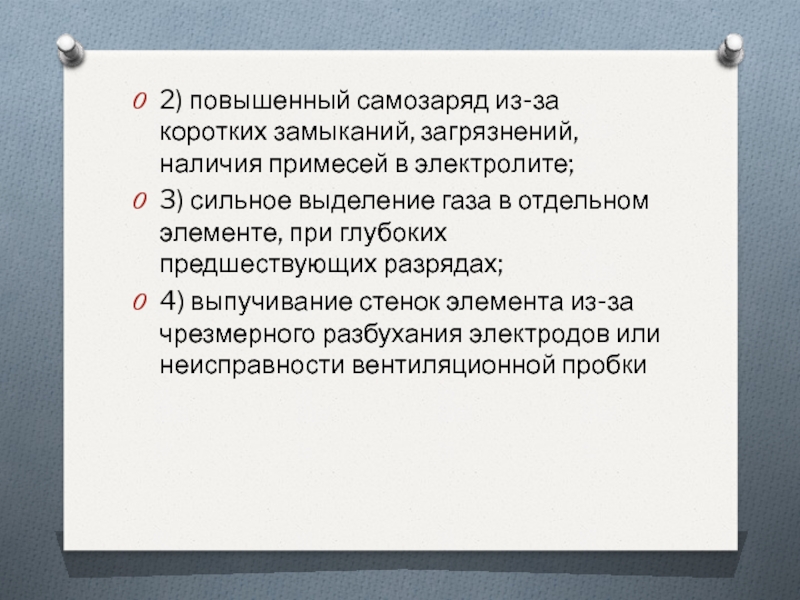

Слайд 412) повышенный самозаряд из-за коротких замыканий, загрязнений, наличия примесей в электролите;
3)
сильное выделение газа в отдельном элементе, при глубоких предшествующих разрядах;
4) выпучивание стенок элемента из-за чрезмерного разбухания электродов или неисправности вентиляционной пробки
4) выпучивание стенок элемента из-за чрезмерного разбухания электродов или неисправности вентиляционной пробки

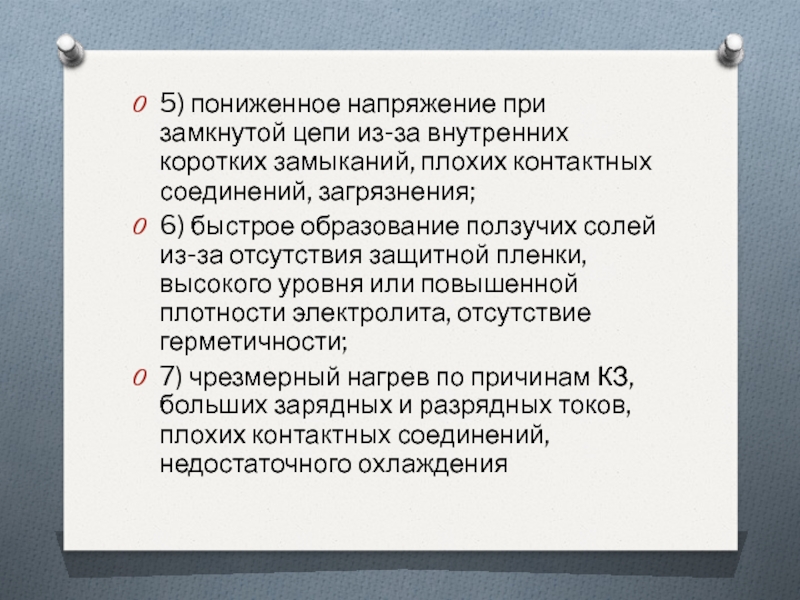

Слайд 425) пониженное напряжение при замкнутой цепи из-за внутренних коротких замыканий, плохих
контактных соединений, загрязнения;
6) быстрое образование ползучих солей из-за отсутствия защитной пленки, высокого уровня или повышенной плотности электролита, отсутствие герметичности;
7) чрезмерный нагрев по причинам КЗ, больших зарядных и разрядных токов, плохих контактных соединений, недостаточного охлаждения
6) быстрое образование ползучих солей из-за отсутствия защитной пленки, высокого уровня или повышенной плотности электролита, отсутствие герметичности;
7) чрезмерный нагрев по причинам КЗ, больших зарядных и разрядных токов, плохих контактных соединений, недостаточного охлаждения

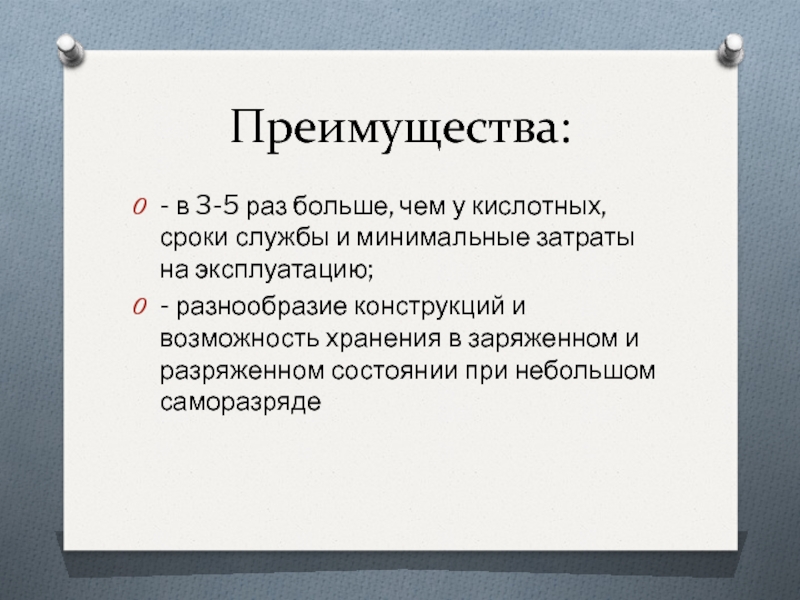

Слайд 43Преимущества:
- в 3-5 раз больше, чем у кислотных, сроки службы и
минимальные затраты на эксплуатацию;
- разнообразие конструкций и возможность хранения в заряженном и разряженном состоянии при небольшом саморазряде
- разнообразие конструкций и возможность хранения в заряженном и разряженном состоянии при небольшом саморазряде

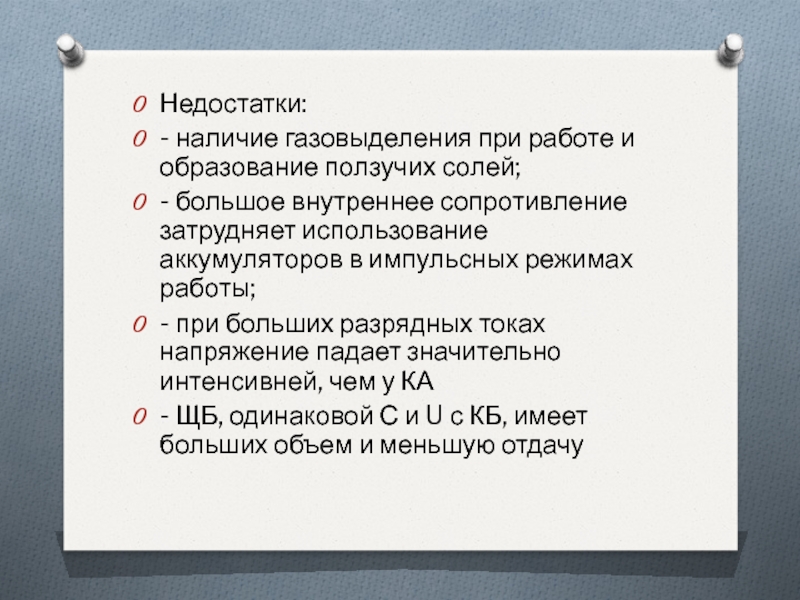

Слайд 44Недостатки:
- наличие газовыделения при работе и образование ползучих солей;
- большое внутреннее
сопротивление затрудняет использование аккумуляторов в импульсных режимах работы;
- при больших разрядных токах напряжение падает значительно интенсивней, чем у КА
- ЩБ, одинаковой С и U с КБ, имеет больших объем и меньшую отдачу
- при больших разрядных токах напряжение падает значительно интенсивней, чем у КА
- ЩБ, одинаковой С и U с КБ, имеет больших объем и меньшую отдачу
