Презентация, доклад по МДК 01.03 Начальное архитектурное проектирование на тему Висячие и наслонные стропила

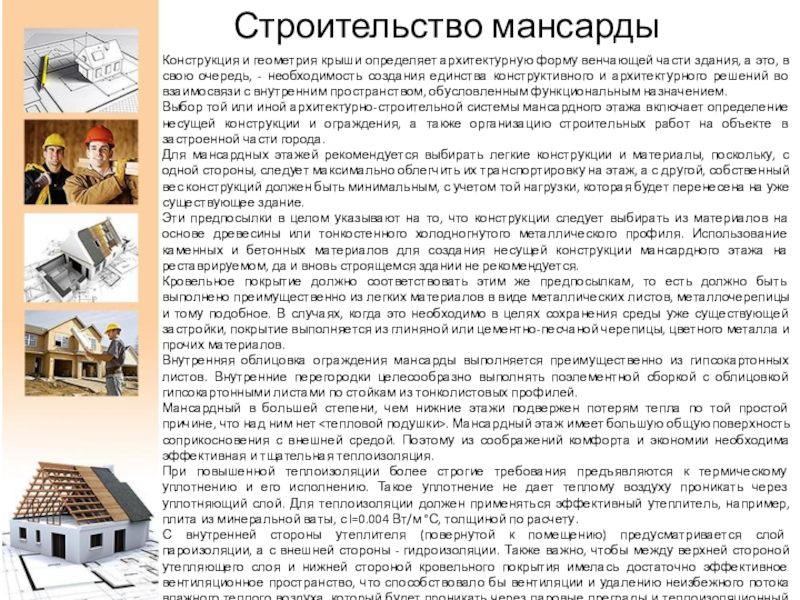

а это, в свою очередь, - необходимость создания единства конструктивного и архитектурного решений во взаимосвязи с внутренним пространством, обусловленным функциональным назначением.
Выбор той или иной архитектурно-строительной системы мансардного этажа включает определение несущей конструкции и ограждения, а также организацию строительных работ на объекте в застроенной части города.
Для мансардных этажей рекомендуется выбирать легкие конструкции и материалы, поскольку, с одной стороны, следует максимально облегчить их транспортировку на этаж, а с другой, собственный вес конструкций должен быть минимальным, с учетом той нагрузки, которая будет перенесена на уже существующее здание.
Эти предпосылки в целом указывают на то, что конструкции следует выбирать из материалов на основе древесины или тонкостенного холодногнутого металлического профиля. Использование каменных и бетонных материалов для создания несущей конструкции мансардного этажа на реставрируемом, да и вновь строящемся здании не рекомендуется.
Кровельное покрытие должно соответствовать этим же предпосылкам, то есть должно быть выполнено преимущественно из легких материалов в виде металлических листов, металлочерепицы и тому подобное. В случаях, когда это необходимо в целях сохранения среды уже существующей застройки, покрытие выполняется из глиняной или цементно-песчаной черепицы, цветного металла и прочих материалов.
Внутренняя облицовка ограждения мансарды выполняется преимущественно из гипсокартонных листов. Внутренние перегородки целесообразно выполнять поэлементной сборкой с облицовкой гипсокартонными листами по стойкам из тонколистовых профилей.
Мансардный в большей степени, чем нижние этажи подвержен потерям тепла по той простой причине, что над ним нет <тепловой подушки>. Мансардный этаж имеет большую общую поверхность соприкосновения с внешней средой. Поэтому из соображений комфорта и экономии необходима эффективная и тщательная теплоизоляция.
При повышенной теплоизоляции более строгие требования предъявляются к термическому уплотнению и его исполнению. Такое уплотнение не дает теплому воздуху проникать через уплотняющий слой. Для теплоизоляции должен применяться эффективный утеплитель, например, плита из минеральной ваты, с l=0.004 Вт/м °С, толщиной по расчету.
С внутренней стороны утеплителя (повернутой к помещению) предусматривается слой пароизоляции, а с внешней стороны - гидроизоляции. Также важно, чтобы между верхней стороной утепляющего слоя и нижней стороной кровельного покрытия имелась достаточно эффективное вентиляционное пространство, что способствовало бы вентиляции и удалению неизбежного потока влажного теплого воздуха, который будет проникать через паровые преграды и теплоизоляционный слой.

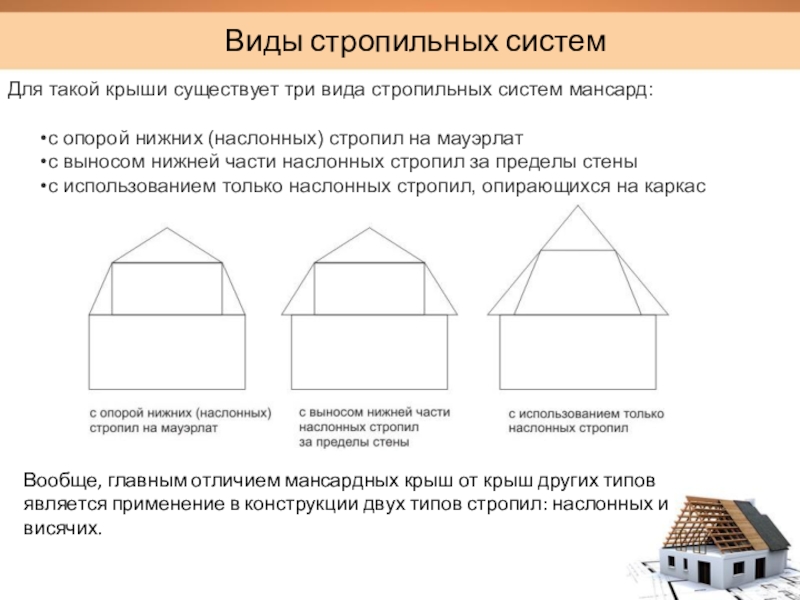

опорой нижних (наслонных) стропил на мауэрлат
с выносом нижней части наслонных стропил за пределы стены
с использованием только наслонных стропил, опирающихся на каркас

Вообще, главным отличием мансардных крыш от крыш других типов является применение в конструкции двух типов стропил: наслонных и висячих.

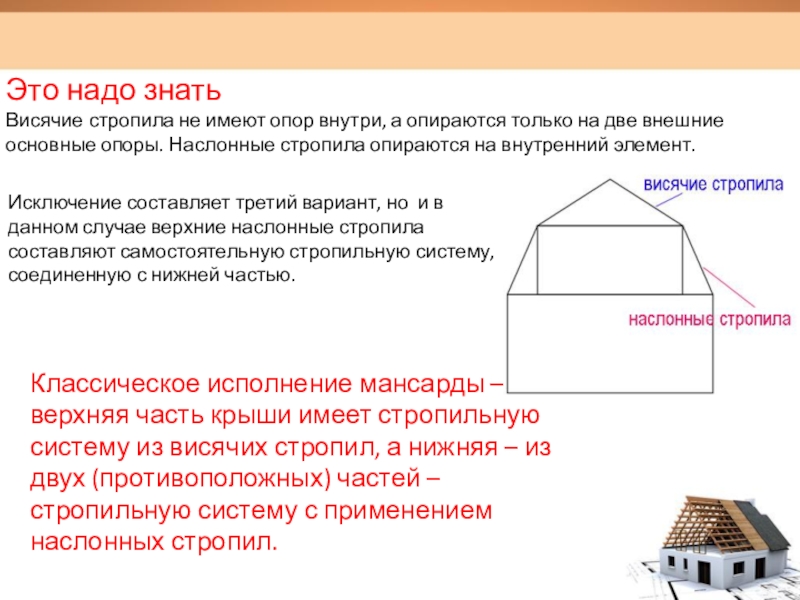

на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

Исключение составляет третий вариант, но  и в данном случае верхние наслонные стропила составляют самостоятельную стропильную систему, соединенную с нижней частью.

Классическое исполнение мансарды – верхняя часть крыши имеет стропильную систему из висячих стропил, а нижняя – из двух (противоположных) частей – стропильную систему с применением наслонных стропил.

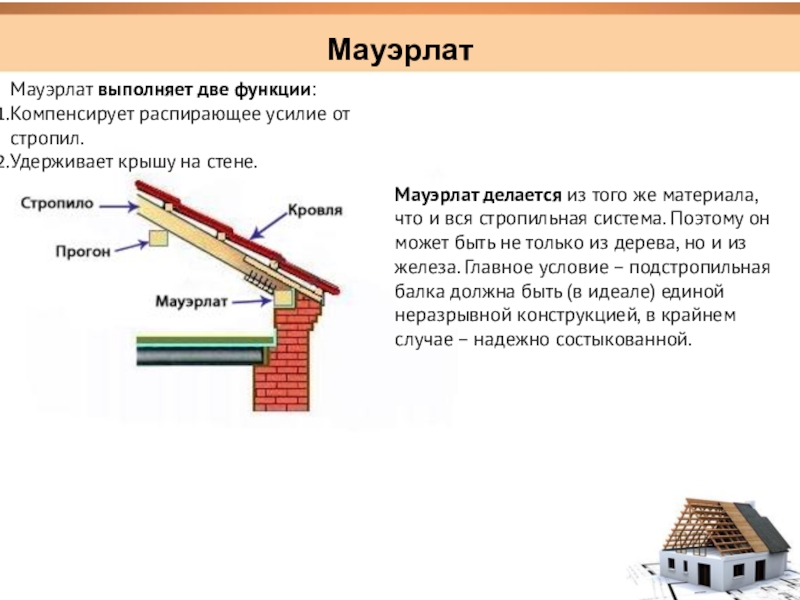

он может быть не только из дерева, но и из железа. Главное условие – подстропильная балка должна быть (в идеале) единой неразрывной конструкцией, в крайнем случае – надежно состыкованной.

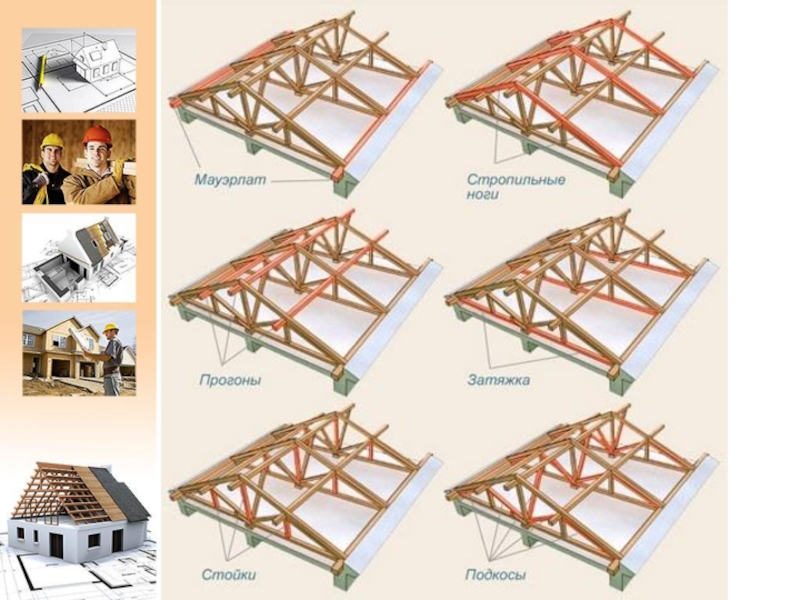

Мауэрлат выполняет две функции:
Компенсирует распирающее усилие от стропил.
Удерживает крышу на стене.

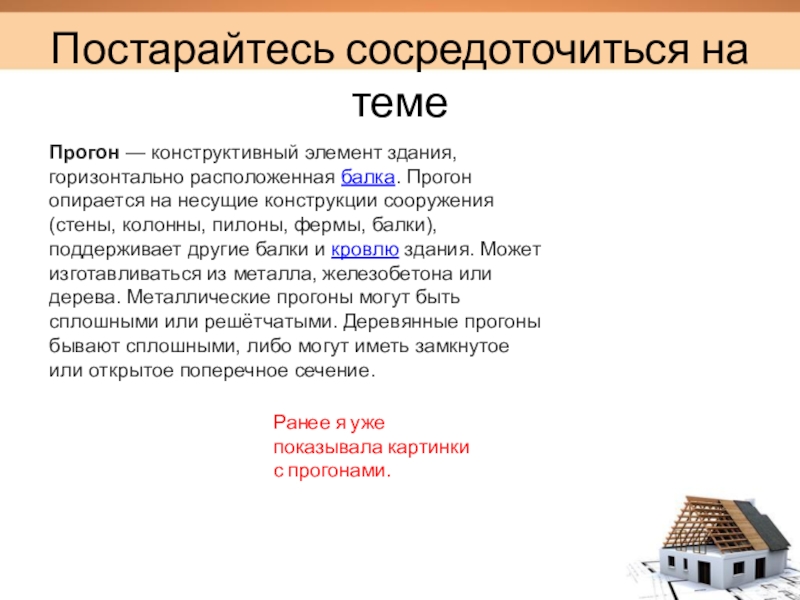

на несущие конструкции сооружения (стены, колонны, пилоны, фермы, балки), поддерживает другие балки и кровлю здания. Может изготавливаться из металла, железобетона или дерева. Металлические прогоны могут быть сплошными или решётчатыми. Деревянные прогоны бывают сплошными, либо могут иметь замкнутое или открытое поперечное сечение.

Ранее я уже показывала картинки с прогонами.

на затяжку на стенах здания без промежуточных опор. Снизу стропильные ноги соединены затяжкой, воспринимающей распор.

Стропила наслонные - элементы, опирающиеся концами и средней частью на стены здания.
