Презентация, доклад по МДК 01.02 Технология производства сварных конструкций на тему Сборочно-сварочное оборудование.

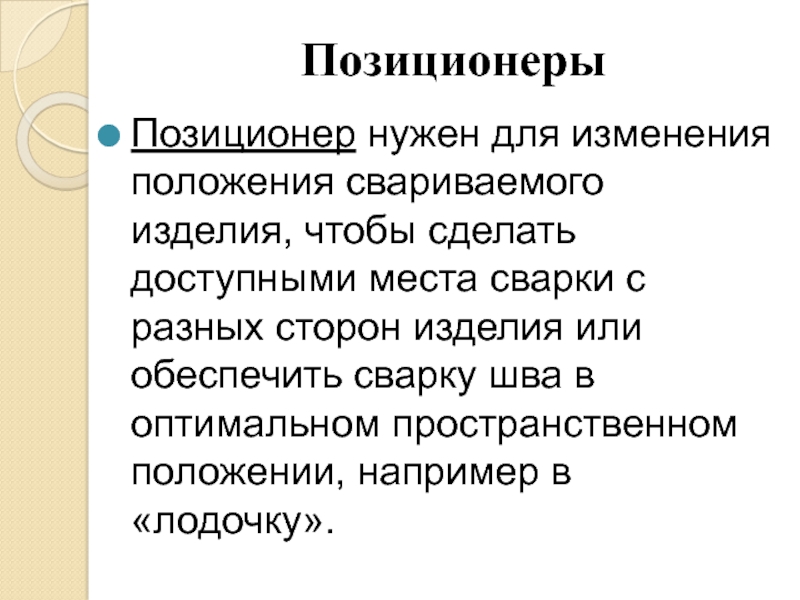

места сварки с разных сторон изделия или обеспечить сварку шва в оптимальном пространственном положении, например в «лодочку».

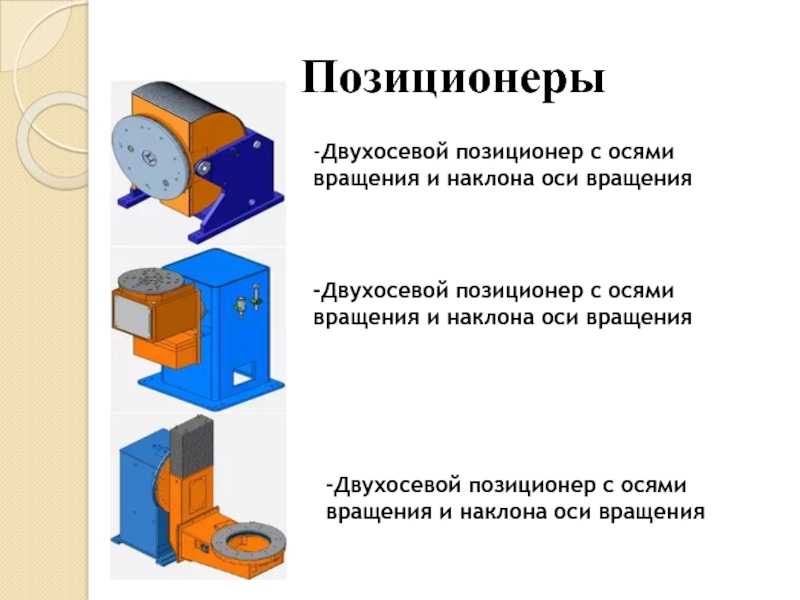

с осями вращения и наклона оси вращения

-Двухосевой позиционер с осями вращения и наклона оси вращения

наклона оси вращения с переменной высотой кантователя

- Двухосевой позиционер с осями вращения и наклона оси вращения

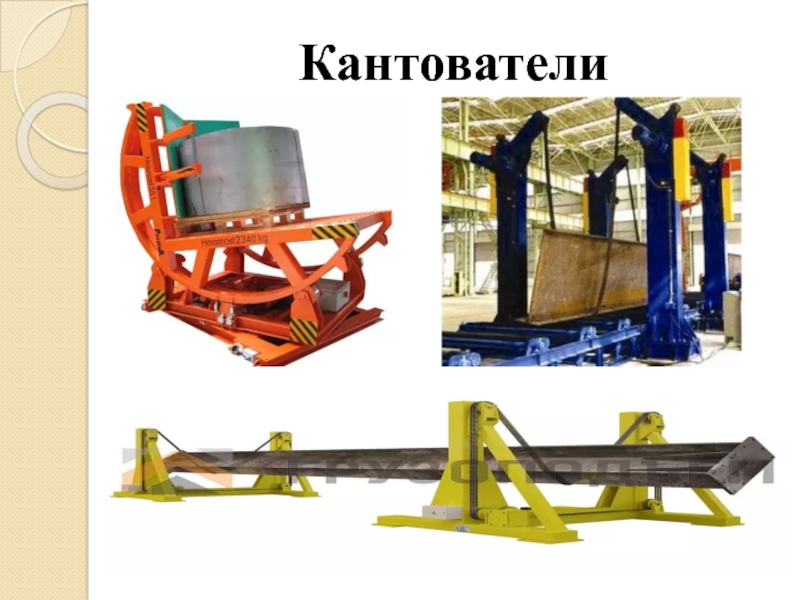

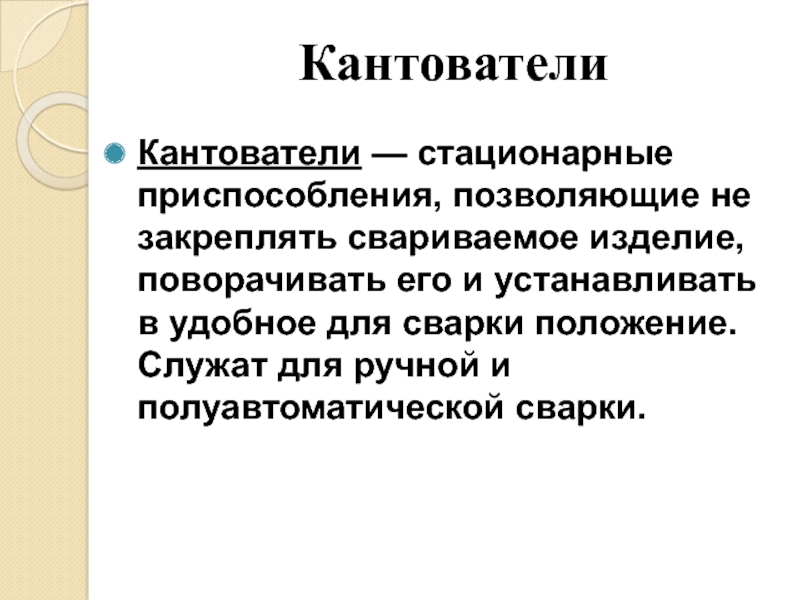

устанавливать в удобное для сварки положение. Служат для ручной и полуавтоматической сварки.

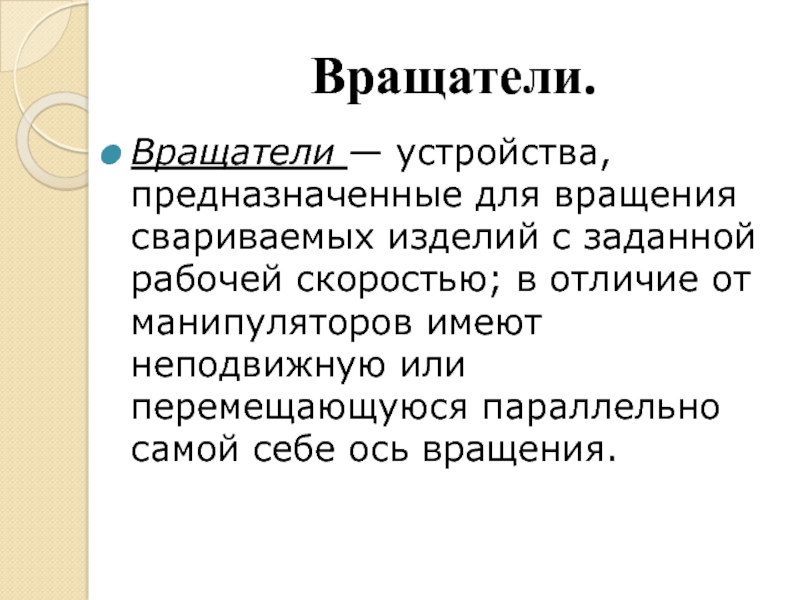

в отличие от манипуляторов имеют неподвижную или перемещающуюся параллельно самой себе ось вращения.

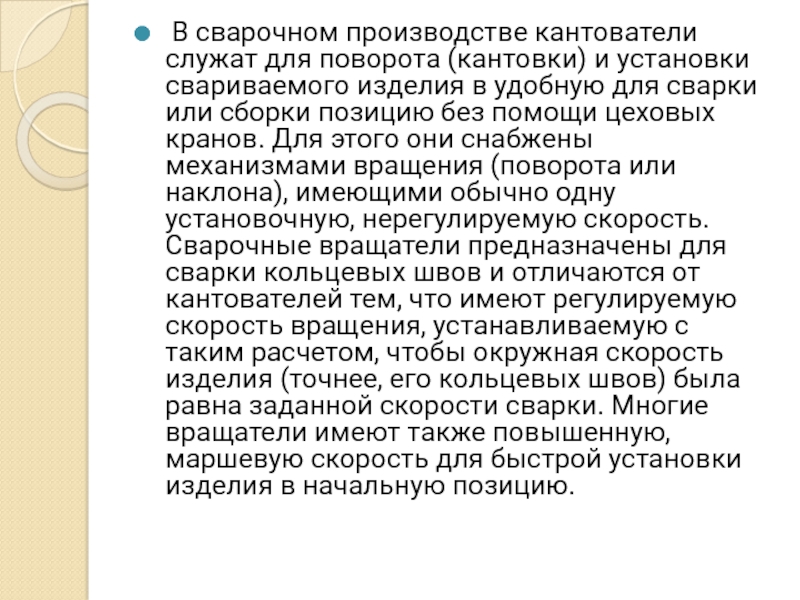

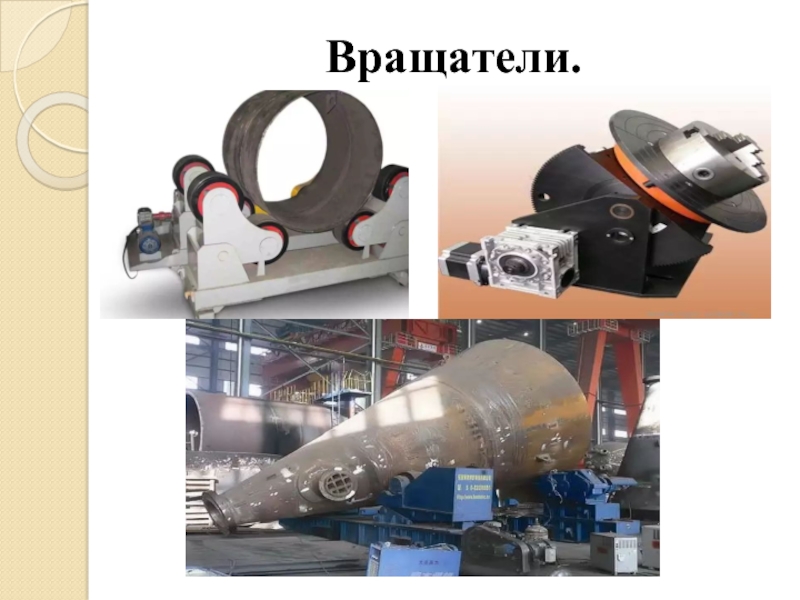

изделия в удобную для сварки или сборки позицию без помощи цеховых кранов. Для этого они снабжены механизмами вращения (поворота или наклона), имеющими обычно одну установочную, нерегулируемую скорость.  Сварочные вращатели предназначены для сварки кольцевых швов и отличаются от кантователей тем, что имеют регулируемую скорость вращения, устанавливаемую с таким расчетом, чтобы окружная скорость изделия (точнее, его кольцевых швов) была равна заданной скорости сварки. Многие вращатели имеют также повышенную, маршевую скорость для быстрой установки изделия в начальную позицию.

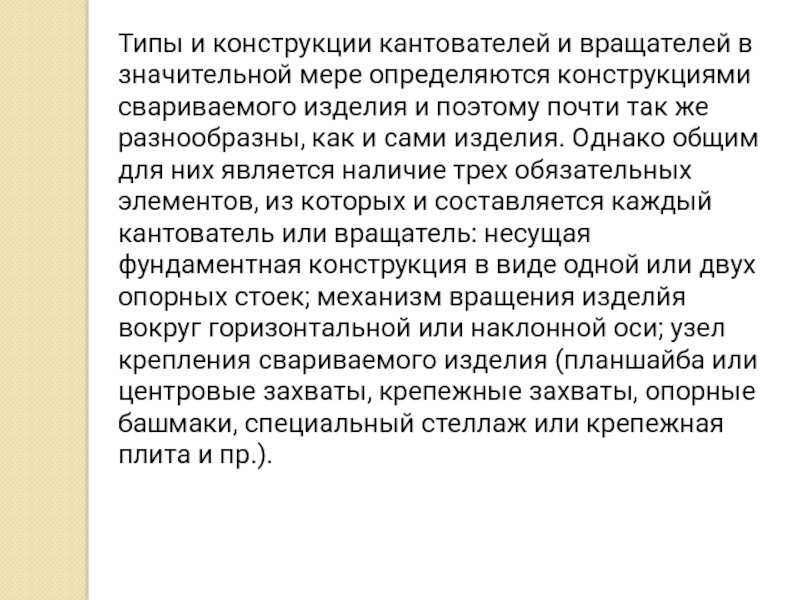

свариваемого изделия и поэтому почти так же разнообразны, как и сами изделия. Однако общим для них является наличие трех обязательных элементов, из которых и составляется каждый кантователь или вращатель: несущая фундаментная конструкция в виде одной или двух опорных стоек; механизм вращения изделйя вокруг горизонтальной или наклонной оси; узел крепления свариваемого изделия (планшайба или центровые захваты, крепежные захваты, опорные башмаки, специальный стеллаж или крепежная плита и пр.).

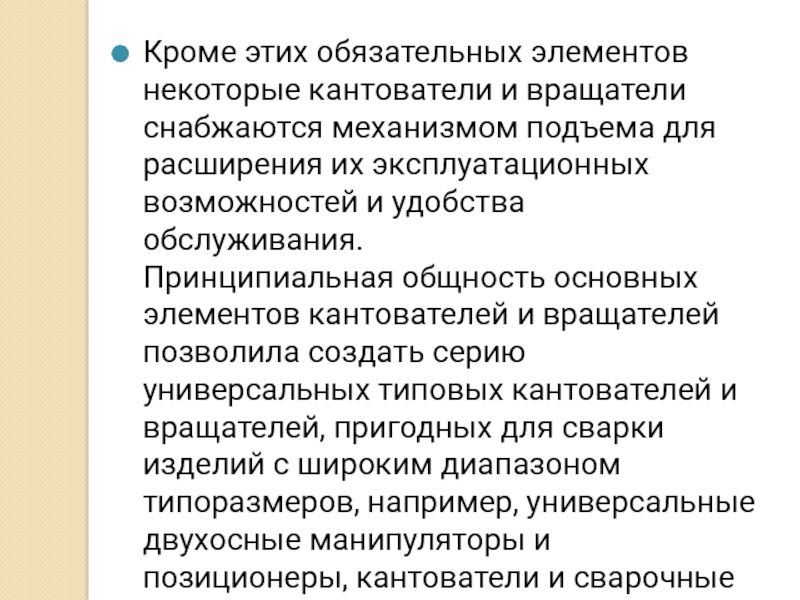

для расширения их эксплуатационных возможностей и удобства обслуживания.  Принципиальная общность основных элементов кантователей и вращателей позволила создать серию универсальных типовых кантователей и вращателей, пригодных для сварки изделий с широким диапазоном типоразмеров, например, универсальные двухосные манипуляторы и позиционеры, кантователи и сварочные вращатели — двухстоечные и др.
