Презентация, доклад по МДК 01.02 Проект производства работ на тему Подсчет объемов работ нулевого цикла
Содержание

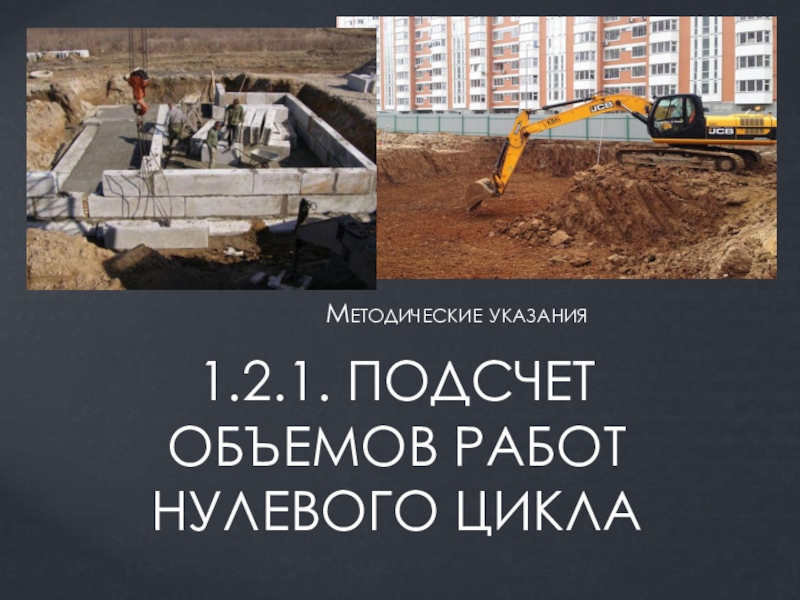

- 1. Презентация по МДК 01.02 Проект производства работ на тему Подсчет объемов работ нулевого цикла
- 2. 1) Вертикальная планировка.L= 10+Lзд+10 , мB=10+Взд+10, мSпланировки
- 3. 3) Разработка грунта экскаватором. Крутизна откосов определяется
- 4. Принимаем экскаватор с оборудованием обратная лопата. Vковша = 0,4 м3Аниж = (0,6+привязка)*2+LмоАверх = Аниж +2l
- 5. Вниж = (0,6+привязка)*2+LмоВверх = Вниж +2lSниж= Аниж*ВнижSверх = Аверх*Вверх Vкотл =hкотл *(Sниж+Sверх)/2
- 6. 4) Монтаж фундаментных подушекТаблица 15) Ручная разработка грунта и устройство песчаной подготовки.Vручн. разр.=Vпесч. подг .==((вфл1+2*0,1)*lфл1*nфл1+…++(вфлn+2*0,1)*lфлn*nфлn)*0,1

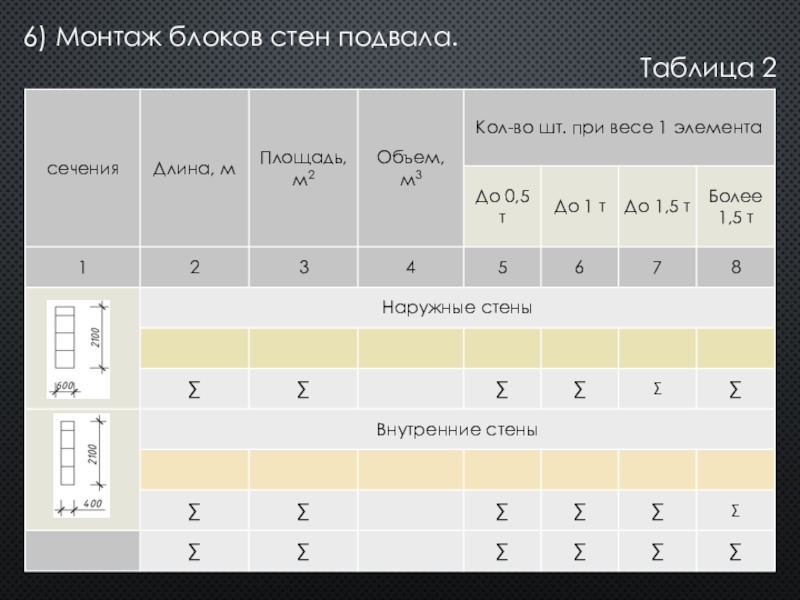

- 7. 6) Монтаж блоков стен подвала.Таблица 2
- 8. 7) Подсчет объемов лишнего грунта
- 9. 8) Подсчет объемов грунта для обратной засыпки
- 10. 9) Устройство гидроизоляции фундамента Вертикальная Sг.н.с.= lн*(h3-hподушки+h4)+lв*h4*2=…
1) Вертикальная планировка.L= 10+Lзд+10 , мB=10+Взд+10, мSпланировки =L*B, м2 Sсрезки = Sпланировки , м2Δраст.слоя=0,2 м (по заданию)Vсрезки =Sсрезки* Δраст.слоя , м32) Срезка растительного слоя.

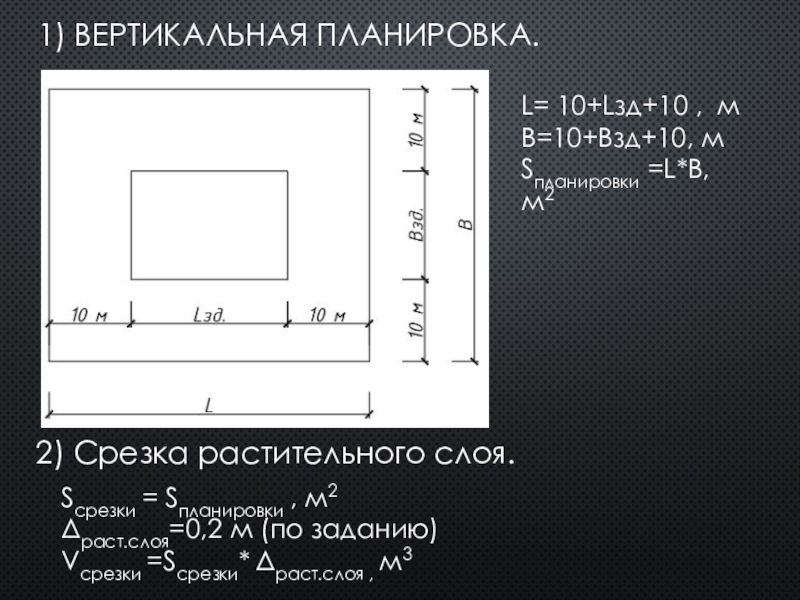

Слайд 21) Вертикальная планировка.
L= 10+Lзд+10 , м
B=10+Взд+10, м
Sпланировки =L*B, м2
Sсрезки =
Sпланировки , м2
Δраст.слоя=0,2 м (по заданию)
Vсрезки =Sсрезки* Δраст.слоя , м3
Δраст.слоя=0,2 м (по заданию)
Vсрезки =Sсрезки* Δраст.слоя , м3
2) Срезка растительного слоя.

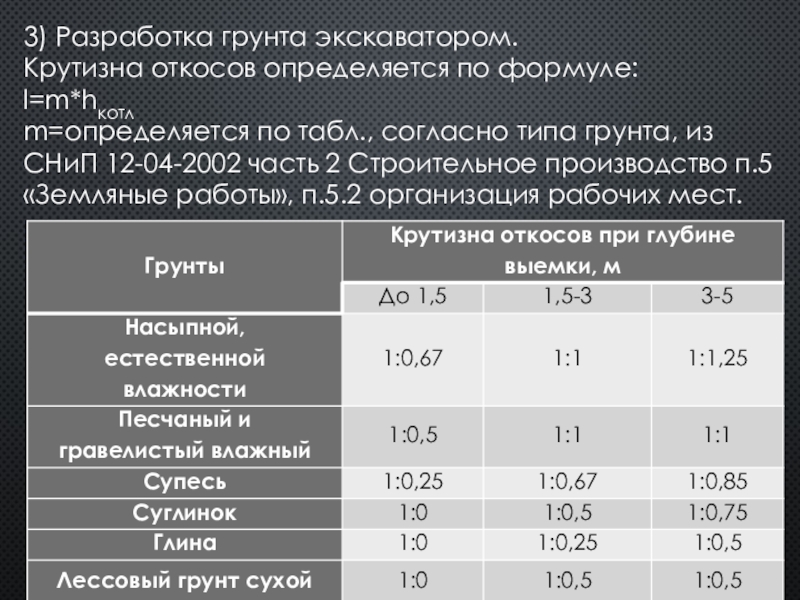

Слайд 33) Разработка грунта экскаватором. Крутизна откосов определяется по формуле: l=m*hкотл m=определяется по табл., согласно
типа грунта, из СНиП 12-04-2002 часть 2 Строительное производство п.5 «Земляные работы», п.5.2 организация рабочих мест.

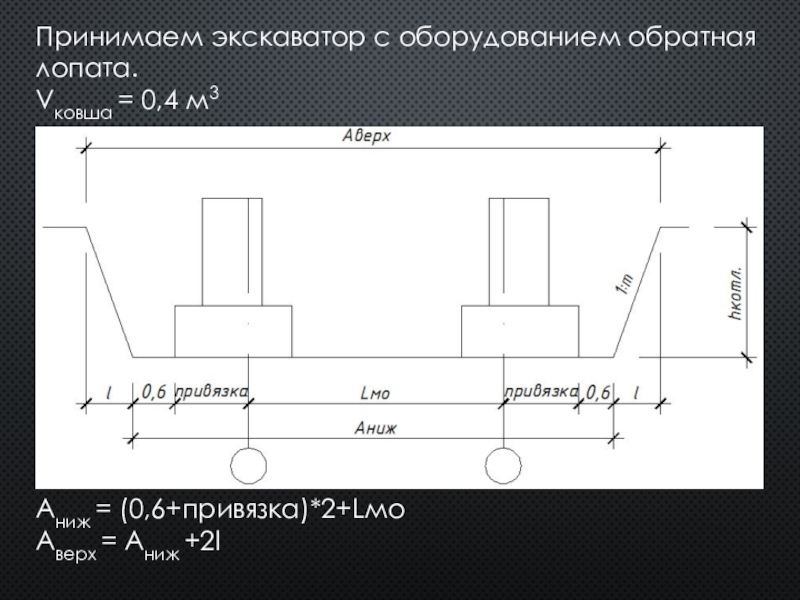

Слайд 4Принимаем экскаватор с оборудованием обратная лопата.
Vковша = 0,4 м3
Аниж =
(0,6+привязка)*2+Lмо
Аверх = Аниж +2l
Аверх = Аниж +2l

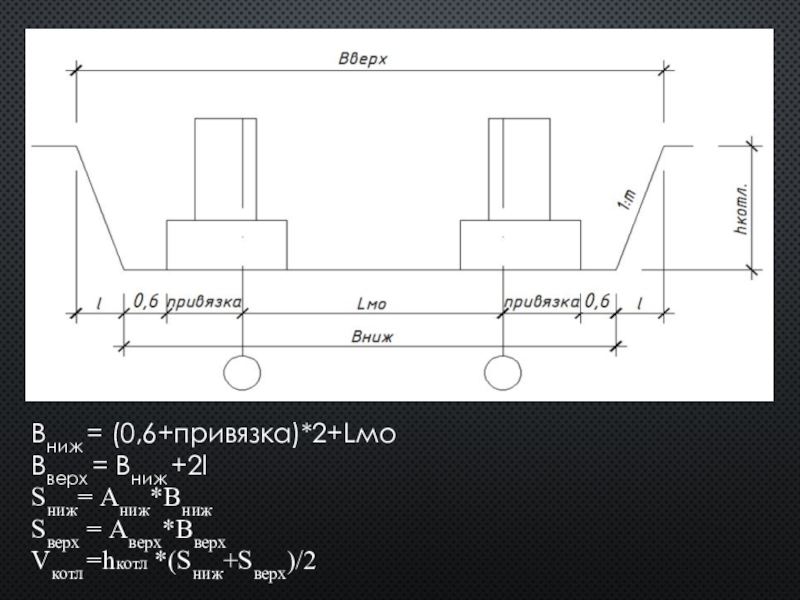

Слайд 5Вниж = (0,6+привязка)*2+Lмо
Вверх = Вниж +2l
Sниж= Аниж*Вниж
Sверх = Аверх*Вверх
Vкотл =hкотл
*(Sниж+Sверх)/2

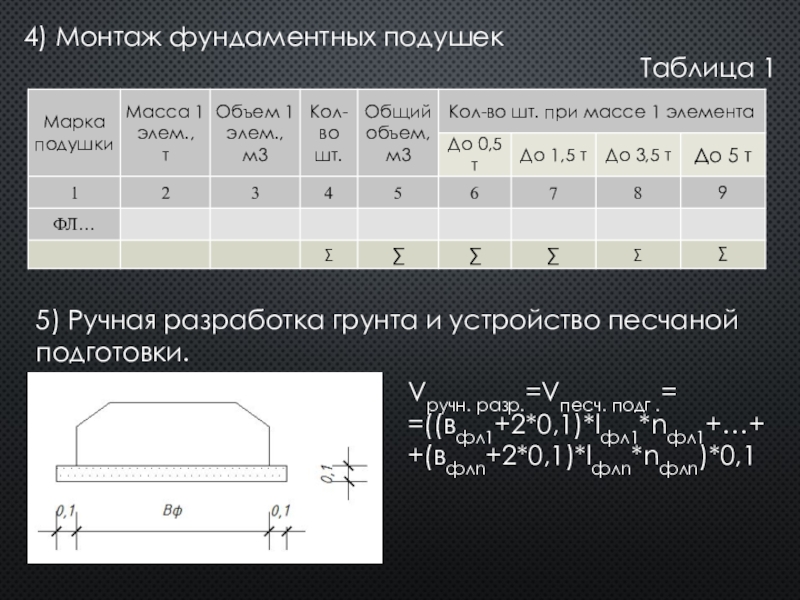

Слайд 64) Монтаж фундаментных подушек
Таблица 1
5) Ручная разработка грунта и устройство песчаной
подготовки.
Vручн. разр.=Vпесч. подг .=
=((вфл1+2*0,1)*lфл1*nфл1+…+
+(вфлn+2*0,1)*lфлn*nфлn)*0,1

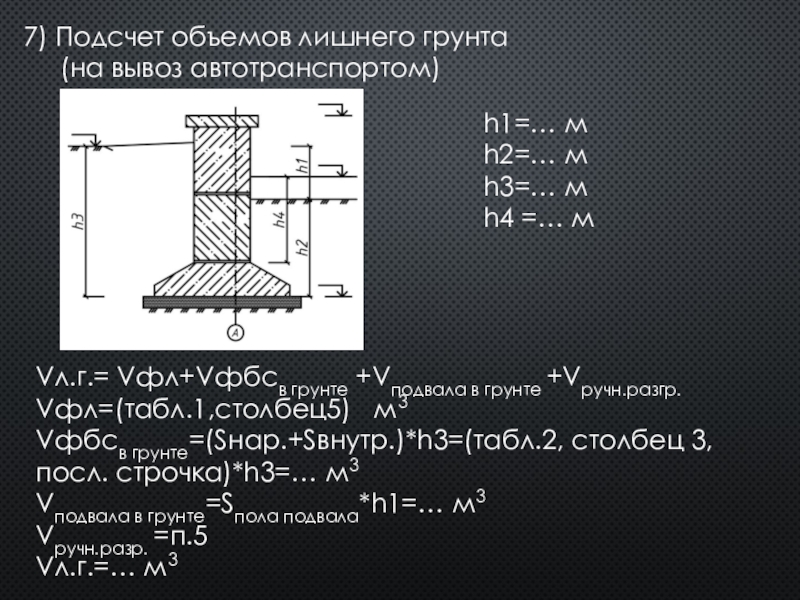

Слайд 87) Подсчет объемов лишнего грунта
(на вывоз автотранспортом)
h1=…
м
h2=… м
h3=… м
h4 =… м
h2=… м
h3=… м
h4 =… м
Vл.г.= Vфл+Vфбсв грунте +Vподвала в грунте +Vручн.разгр.
Vфл=(табл.1,столбец5) м3
Vфбсв грунте=(Sнар.+Sвнутр.)*h3=(табл.2, столбец 3, посл. строчка)*h3=… м3
Vподвала в грунте=Sпола подвала*h1=… м3
Vручн.разр. =п.5
Vл.г.=… м3

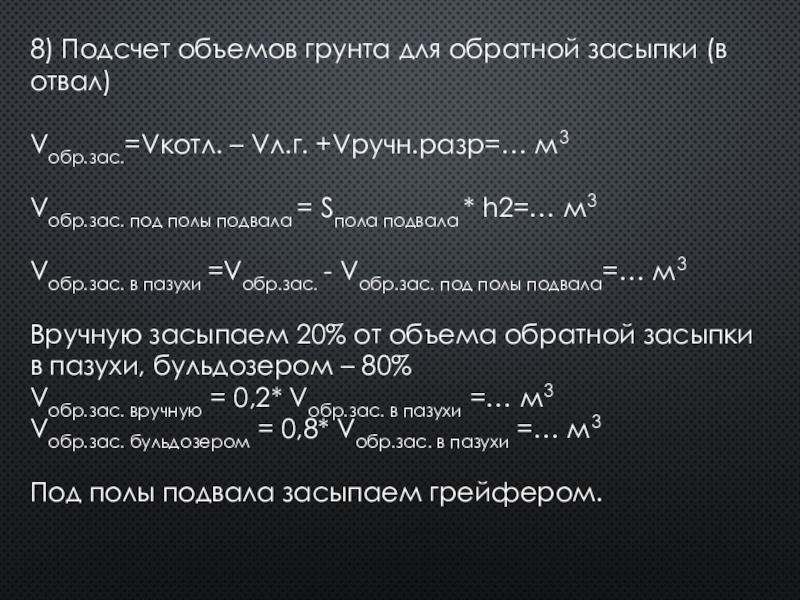

Слайд 98) Подсчет объемов грунта для обратной засыпки (в отвал)
Vобр.зас.=Vкотл. –
Vл.г. +Vручн.разр=… м3
Vобр.зас. под полы подвала = Sпола подвала * h2=… м3
Vобр.зас. в пазухи =Vобр.зас. - Vобр.зас. под полы подвала=… м3
Вручную засыпаем 20% от объема обратной засыпки в пазухи, бульдозером – 80%
Vобр.зас. вручную = 0,2* Vобр.зас. в пазухи =… м3
Vобр.зас. бульдозером = 0,8* Vобр.зас. в пазухи =… м3
Под полы подвала засыпаем грейфером.
Vобр.зас. под полы подвала = Sпола подвала * h2=… м3
Vобр.зас. в пазухи =Vобр.зас. - Vобр.зас. под полы подвала=… м3
Вручную засыпаем 20% от объема обратной засыпки в пазухи, бульдозером – 80%
Vобр.зас. вручную = 0,2* Vобр.зас. в пазухи =… м3
Vобр.зас. бульдозером = 0,8* Vобр.зас. в пазухи =… м3
Под полы подвала засыпаем грейфером.

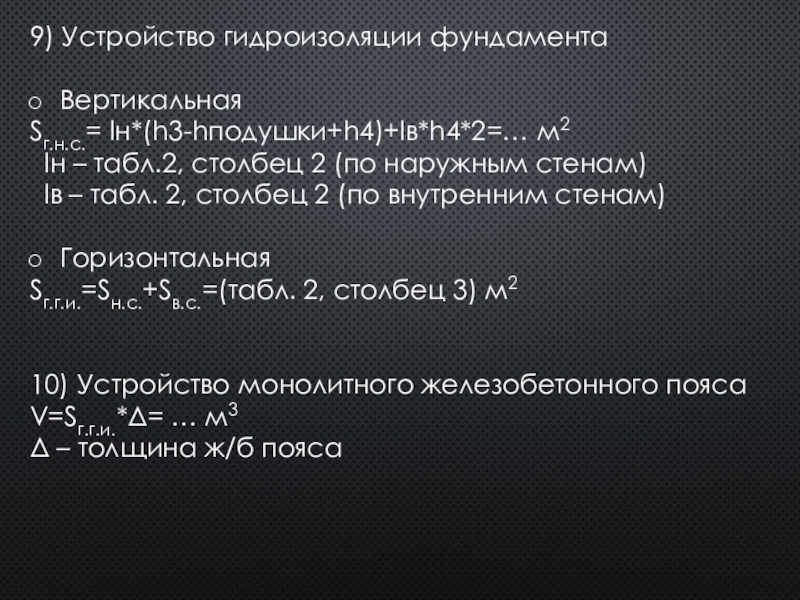

Слайд 109) Устройство гидроизоляции фундамента
Вертикальная
Sг.н.с.= lн*(h3-hподушки+h4)+lв*h4*2=… м2
lн – табл.2,
столбец 2 (по наружным стенам)
lв – табл. 2, столбец 2 (по внутренним стенам)
Горизонтальная
Sг.г.и.=Sн.с.+Sв.с.=(табл. 2, столбец 3) м2
10) Устройство монолитного железобетонного пояса
V=Sг.г.и.*Δ= … м3
Δ – толщина ж/б пояса
lв – табл. 2, столбец 2 (по внутренним стенам)
Горизонтальная
Sг.г.и.=Sн.с.+Sв.с.=(табл. 2, столбец 3) м2
10) Устройство монолитного железобетонного пояса
V=Sг.г.и.*Δ= … м3
Δ – толщина ж/б пояса
