Презентация, доклад по МДК 01.02. (инженерные сети) Состав внутреннего водопровода
Содержание
- 1. Презентация по МДК 01.02. (инженерные сети) Состав внутреннего водопровода
- 2. Внутренний водопровод зданий - это система трубопроводов и
- 3. В состав внутреннего водопровода входят:трубопроводы и соединительные

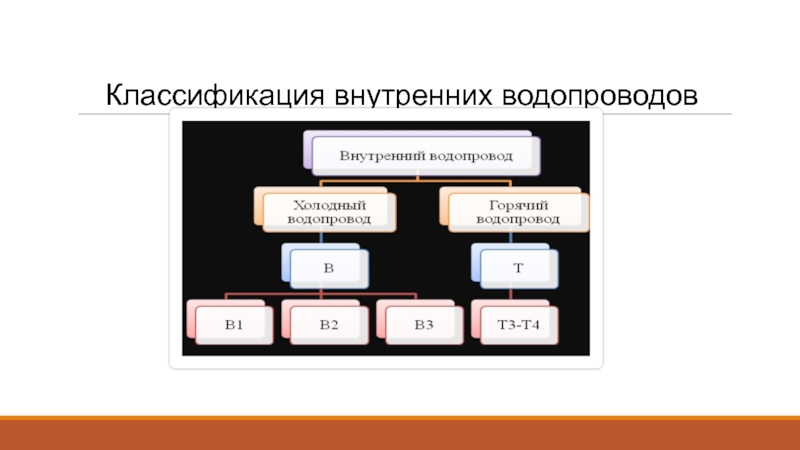

- 4. Классификация внутренних водопроводов
- 5. Холодные водопроводы имеют следующие разновидности:В1 - хозяйственно-питьевой водопровод;В2 - противопожарный водопровод;В3 - производственный водопровод (общее обозначение).
- 6. ВОДОПРОВОДНЫЕ ТРУБЫВсе трубы внутреннего водопровода обычно имеют
- 7. Водопроводная арматураводоразборная (краны водоразборные, банные, поплавковые клапаны

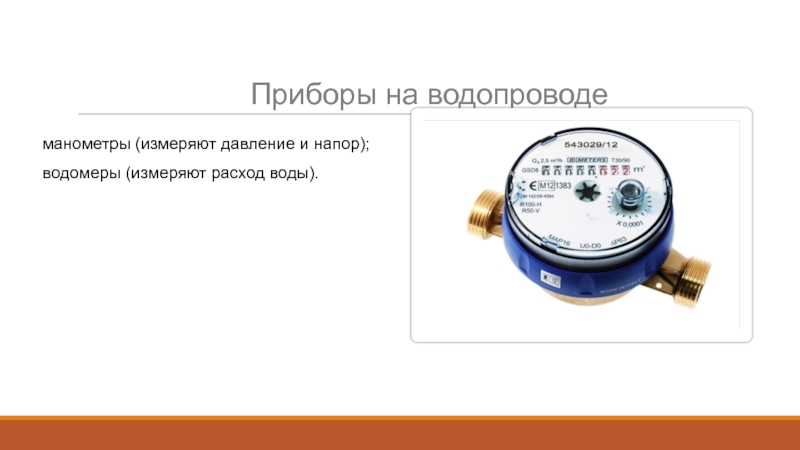

- 8. Приборы на водопроводеманометры (измеряют давление и напор);водомеры (измеряют расход воды).
- 9. Разводящая сеть водопроводаРазводящие сети внутреннего водопровода прокладываются,

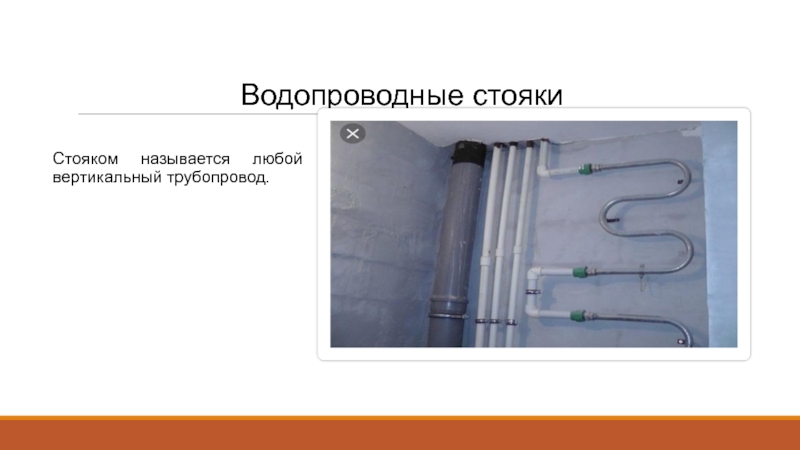

- 10. Водопроводные стоякиСтояком называется любой вертикальный трубопровод.
- 11. Водопроводные стояки размещают и конструируют по следующим

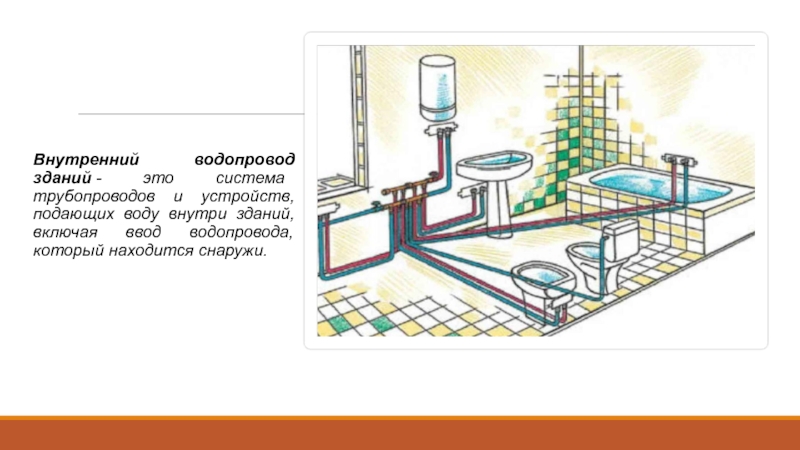

Внутренний водопровод зданий - это система трубопроводов и устройств, подающих воду внутри зданий, включая ввод водопровода, который находится снаружи.
Слайд 2Внутренний водопровод зданий - это система трубопроводов и устройств, подающих воду внутри
зданий, включая ввод водопровода, который находится снаружи.
Слайд 3

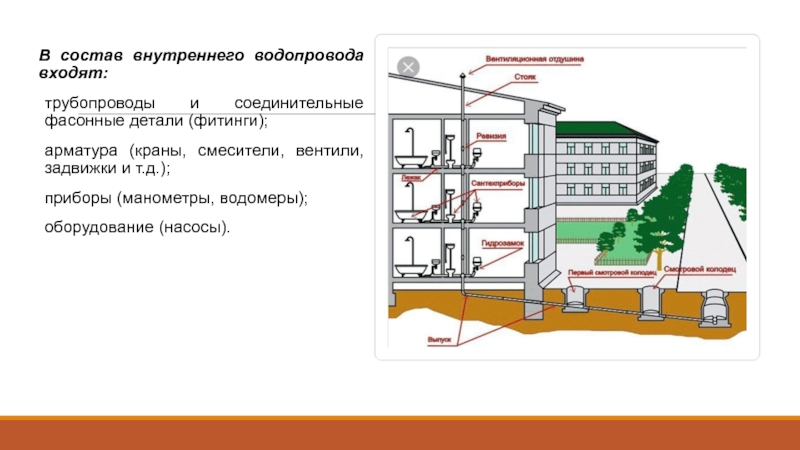

В состав внутреннего водопровода входят:
трубопроводы и соединительные фасонные детали (фитинги);
арматура (краны,
смесители, вентили, задвижки и т.д.);
приборы (манометры, водомеры);
оборудование (насосы).
приборы (манометры, водомеры);
оборудование (насосы).

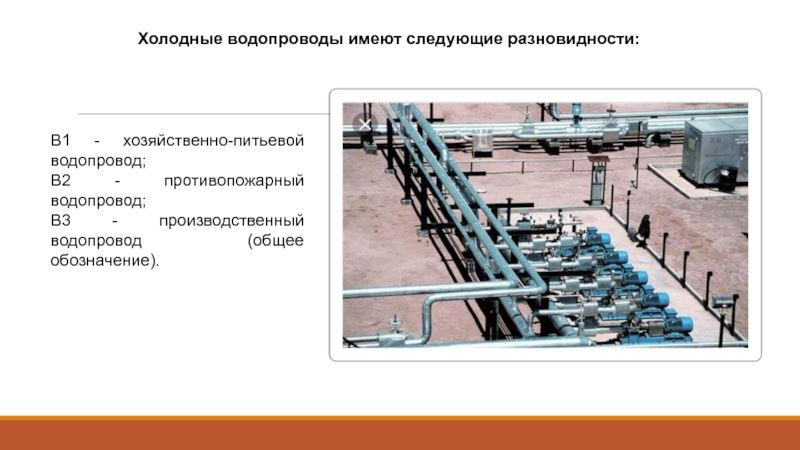

Слайд 5Холодные водопроводы имеют следующие разновидности:
В1 - хозяйственно-питьевой водопровод;
В2 - противопожарный водопровод;
В3
- производственный водопровод (общее обозначение).

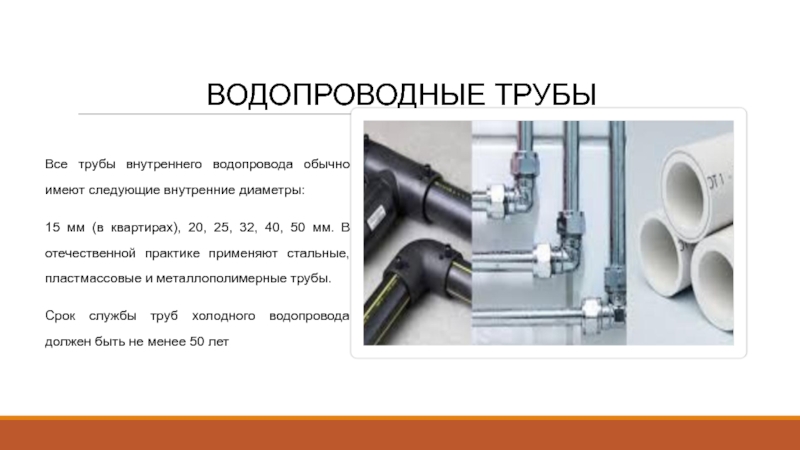

Слайд 6ВОДОПРОВОДНЫЕ ТРУБЫ
Все трубы внутреннего водопровода обычно имеют следующие внутренние диаметры:
15 мм
(в квартирах), 20, 25, 32, 40, 50 мм. В отечественной практике применяют стальные, пластмассовые и металлополимерные трубы.
Срок службы труб холодного водопровода должен быть не менее 50 лет
Срок службы труб холодного водопровода должен быть не менее 50 лет
Слайд 7Водопроводная арматура
водоразборная (краны водоразборные, банные, поплавковые клапаны смывных бачков унитазов);
смесительная (смесители
для мойки, для умывальника, общий для ванны и умывальника, с душевой сеткой и т.д.);
запорная (вентили на диаметрах труб 15- 40 мм, задвижки на диаметрах 50 мм и более);
предохранительная (обратные клапаны - ставятся после насосов).
запорная (вентили на диаметрах труб 15- 40 мм, задвижки на диаметрах 50 мм и более);
предохранительная (обратные клапаны - ставятся после насосов).
Слайд 9Разводящая сеть водопровода
Разводящие сети внутреннего водопровода прокладываются, согласно СНиП 2.04.01-85, в
подвалах, технических подпольях и этажах, на чердаках, в случае отсутствия чердаков — на первом этаже в подпольных каналах совместно с трубопроводами отопления или под полом с устройством съёмного фриза или под потолком верхнего этажа.

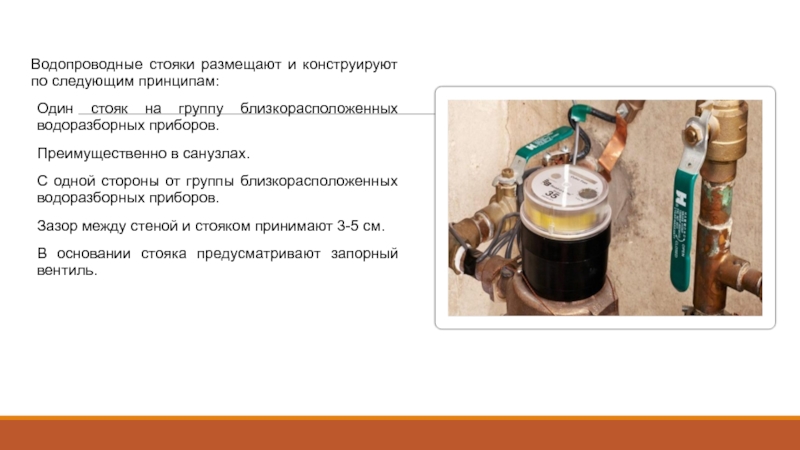

Слайд 11Водопроводные стояки размещают и конструируют по следующим принципам:
Один стояк на группу
близкорасположенных водоразборных приборов.
Преимущественно в санузлах.
С одной стороны от группы близкорасположенных водоразборных приборов.
Зазор между стеной и стояком принимают 3-5 см.
В основании стояка предусматривают запорный вентиль.
Преимущественно в санузлах.
С одной стороны от группы близкорасположенных водоразборных приборов.
Зазор между стеной и стояком принимают 3-5 см.
В основании стояка предусматривают запорный вентиль.
