Презентация, доклад по материаловедениюЖаропрочные стали
Содержание
- 1. Презентация по материаловедениюЖаропрочные стали
- 2. Нагрев металла свыше 0,3 Tпл :

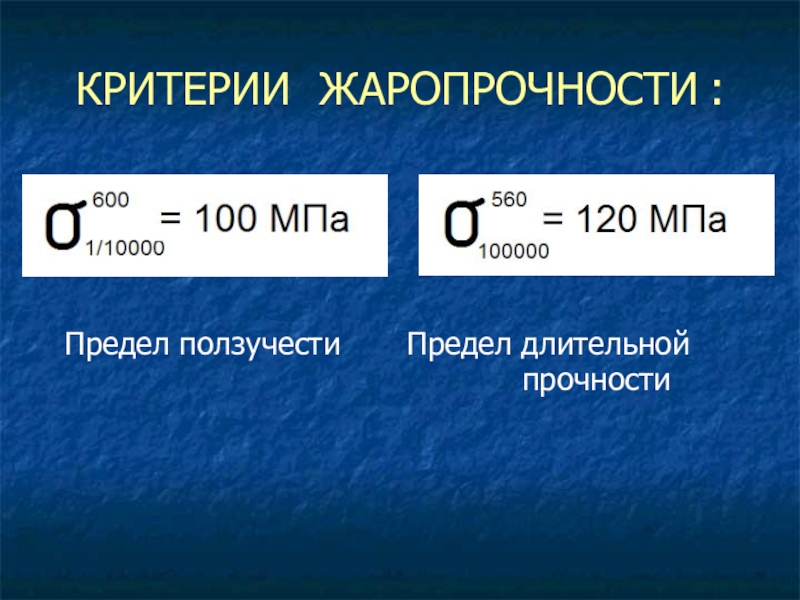

- 3. КРИТЕРИИ ЖАРОПРОЧНОСТИ : Предел ползучести
- 4. Механизм ползучести:движение дислокаций (скольжение и переползание);зернограничное скольжение (зерна перекатываются друг по другу);диффузионный перенос атомов вдоль растянутых границ
- 5. Идеальны для работы при повышенных температурах монокристаллические
- 6. Предельные рабочие температуры материалов Алюминиевые сплавы 300-350 °C
- 7. ЖАРОПРОЧНЫЕ СТАЛИ:Перлитного класса

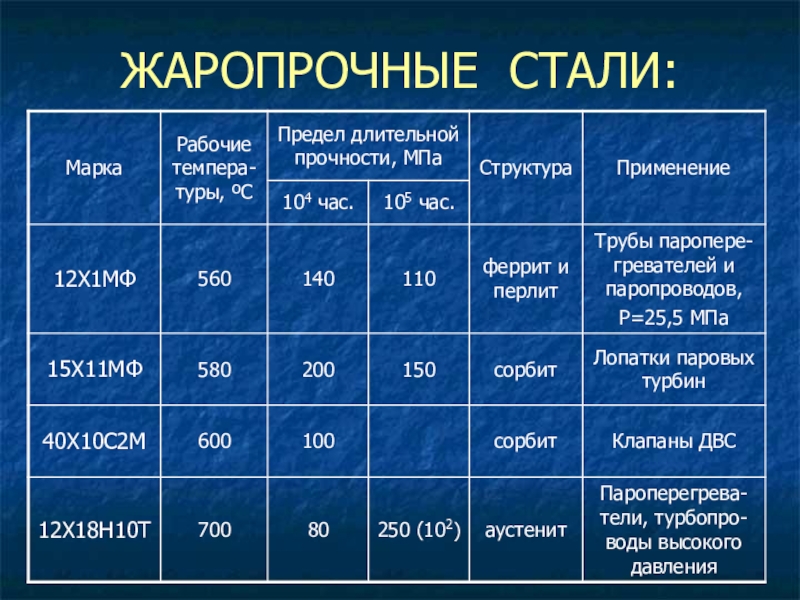

- 8. ЖАРОПРОЧНЫЕ СТАЛИ:
- 9. Жаропрочные стали: типичные поврежденияРазрушение экранной трубы в результате кратковременного перегрева
- 10. Жаропрочные стали: типичные поврежденияРазрушение трубы пароперегревателя
- 11. Жаропрочные стали: типичные поврежденияТрещины в результате
Нагрев металла свыше 0,3 Tпл : уменьшает энергию межатомной связи; снижает прочностные характеристики (σв, σт), твердость HB, модуль упругости E; диффузия определяет поведение металла; возникает ползучесть: при σ ‹ σт медленно нарастает пластическая деформация

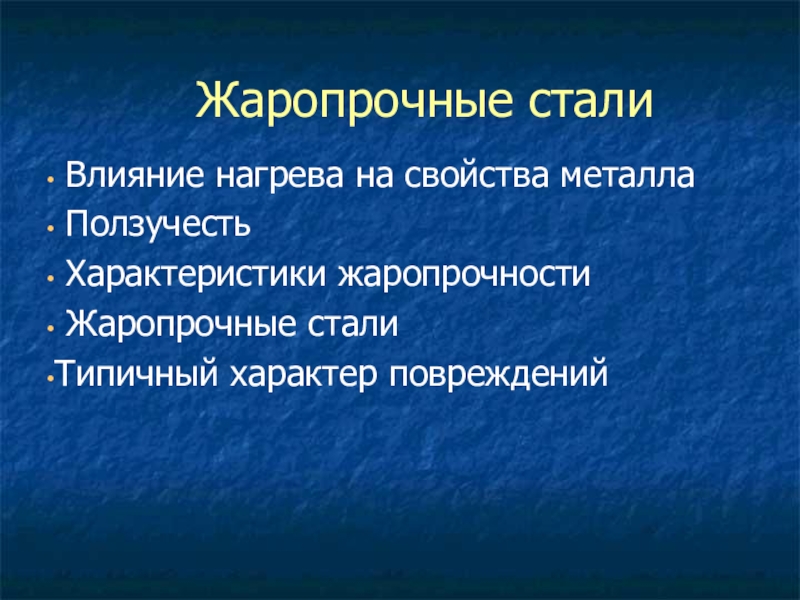

Слайд 1Жаропрочные стали
Влияние нагрева на свойства металла
Ползучесть
Характеристики жаропрочности
Жаропрочные

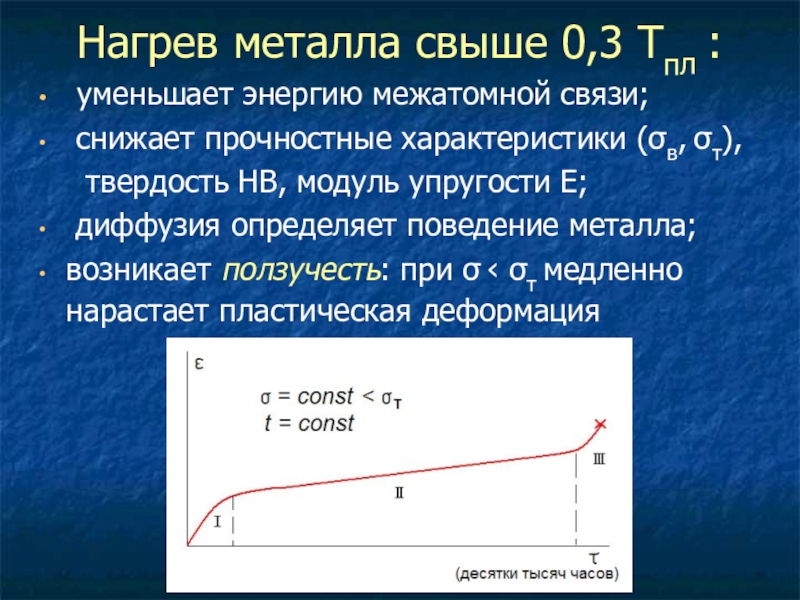

Слайд 2 Нагрев металла свыше 0,3 Tпл :
уменьшает энергию межатомной связи;
снижает прочностные характеристики (σв, σт),
твердость HB, модуль упругости E;
диффузия определяет поведение металла;
возникает ползучесть: при σ ‹ σт медленно нарастает пластическая деформация
твердость HB, модуль упругости E;
диффузия определяет поведение металла;
возникает ползучесть: при σ ‹ σт медленно нарастает пластическая деформация

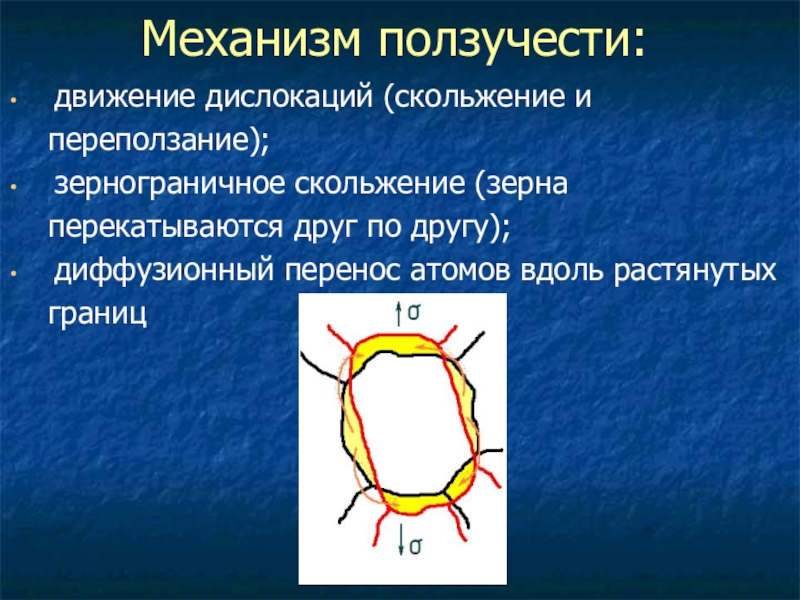

Слайд 4Механизм ползучести:
движение дислокаций (скольжение и
переползание);
зернограничное скольжение (зерна
перекатываются друг по
другу);
диффузионный перенос атомов вдоль растянутых
границ
диффузионный перенос атомов вдоль растянутых
границ

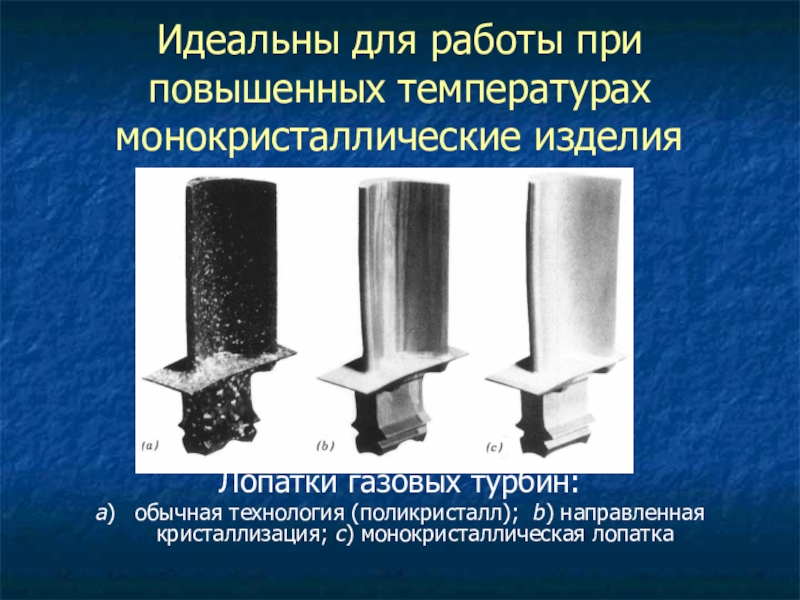

Слайд 5Идеальны для работы при повышенных температурах монокристаллические изделия
Лопатки газовых
турбин:
a) обычная технология (поликристалл); b) направленная кристаллизация; c) монокристаллическая лопатка
a) обычная технология (поликристалл); b) направленная кристаллизация; c) монокристаллическая лопатка

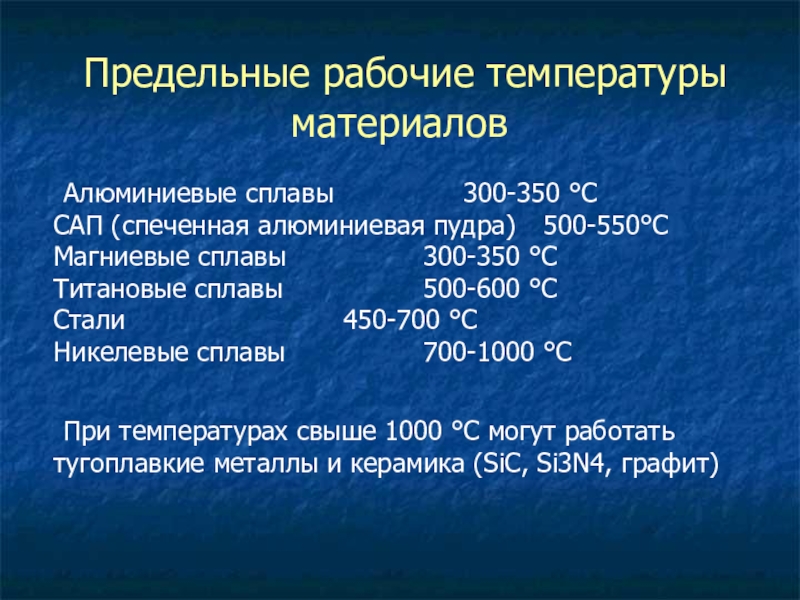

Слайд 6 Предельные рабочие температуры материалов
Алюминиевые сплавы 300-350 °C
САП (спеченная алюминиевая пудра) 500-550°C
Магниевые сплавы 300-350
°C
Титановые сплавы 500-600 °C
Стали 450-700 °C
Никелевые сплавы 700-1000 °C
При температурах свыше 1000 °C могут работать тугоплавкие металлы и керамика (SiC, Si3N4, графит)
При температурах свыше 1000 °C могут работать тугоплавкие металлы и керамика (SiC, Si3N4, графит)
Слайд 7 ЖАРОПРОЧНЫЕ СТАЛИ:
Перлитного класса
Мартенситного класса
Аустенитного класса
12Х1МФ
15Х11МФ
12Х18Н10Т
Аустенитного класса
12Х1МФ
15Х11МФ
12Х18Н10Т
П
Ф

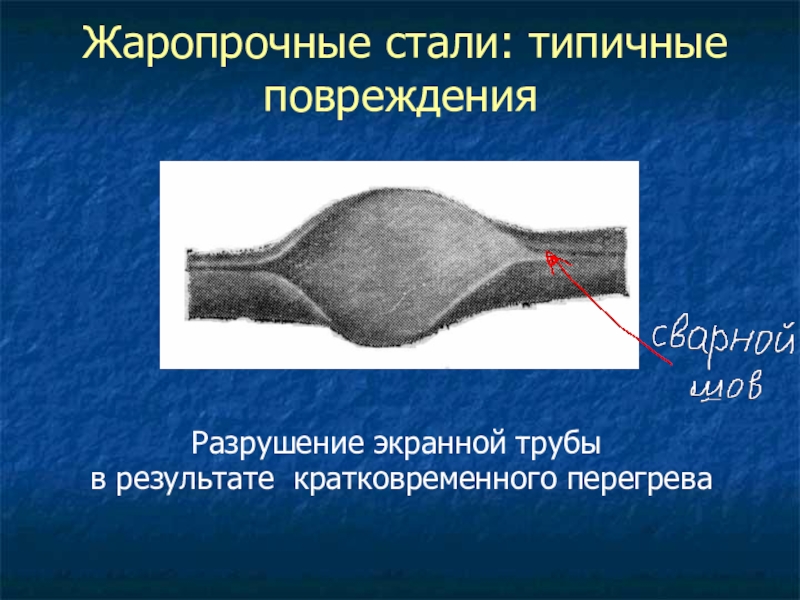

Слайд 9 Жаропрочные стали: типичные повреждения
Разрушение экранной трубы
в результате кратковременного перегрева

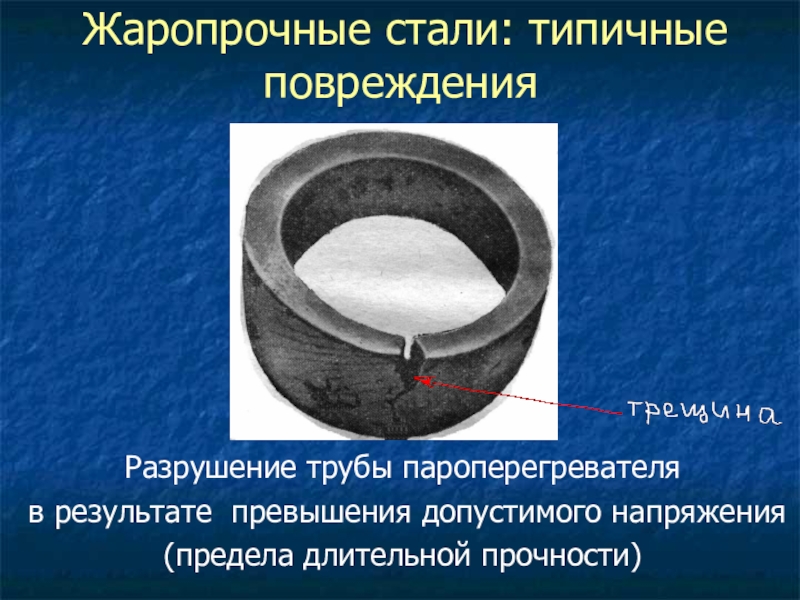

Слайд 10 Жаропрочные стали: типичные повреждения
Разрушение трубы пароперегревателя
в результате превышения допустимого
напряжения
(предела длительной прочности)
(предела длительной прочности)
Слайд 11 Жаропрочные стали: типичные повреждения
Трещины в результате тепловой усталости:
внутренняя поверхность трубы
пароперегревателя
и разрушенная лопатка газовой турбины
и разрушенная лопатка газовой турбины
