Презентация, доклад по материаловедениюКристаллизация металлов
Содержание
- 1. Презентация по материаловедениюКристаллизация металлов
- 2. Кристаллизация металла происходит постепенно. Она объединяет два

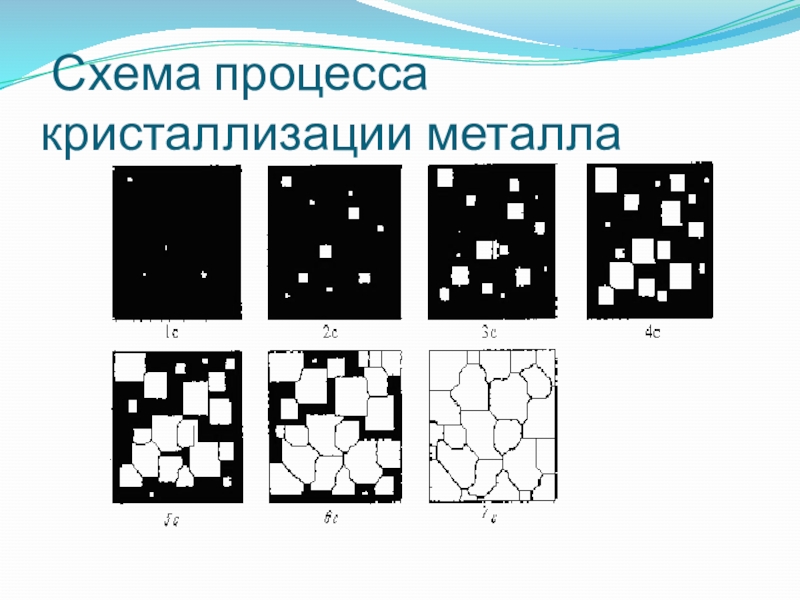

- 3. Схема процесса кристаллизации металла
- 4. Скорость процесса кристаллизации определяется 2-мя величинами:скоростью зарождения
- 5. От соотношения СЗ и СР зависит размер зерен:Величина зерна
- 6. Величина зерна зависит от:степени переохлаждения,температуры нагрева,температуры разливки
- 7. Обычно в направлении отвода тепла кристалл растет
- 8. Строение металлического слитка.После выплавки металла заданного состава

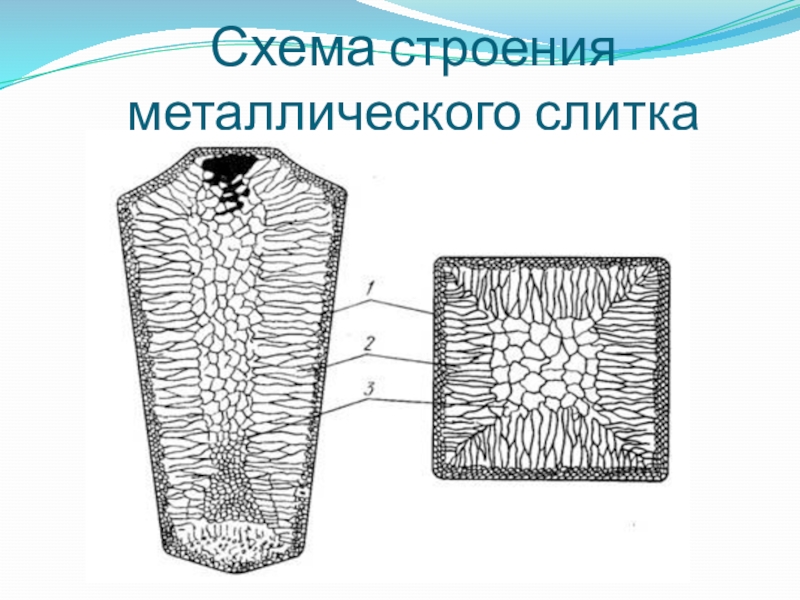

- 9. Схема строения металлического слитка
Кристаллизация металла происходит постепенно. Она объединяет два процесса, происходящих одновременно: возникновение центров кристаллизации ,рост кристаллов. Температура, при которой металл переходит из жидкого состояния в твердое, называется критической температурой или критической точкой,
Слайд 1 КРИСТАЛЛИЗАЦИЯ
Переход из жидкого состояния в твердое (кристаллическое)называют кристаллизацией.
Процессы кристаллизации зависят от температуры
Слайд 2
Кристаллизация металла происходит постепенно. Она объединяет два процесса, происходящих одновременно:
возникновение
центров кристаллизации ,
рост кристаллов.
Температура, при которой металл переходит из жидкого состояния в твердое, называется критической температурой или критической точкой, либо температурой плавления.
рост кристаллов.
Температура, при которой металл переходит из жидкого состояния в твердое, называется критической температурой или критической точкой, либо температурой плавления.
Слайд 4Скорость процесса кристаллизации определяется 2-мя величинами:
скоростью зарождения центов кристаллизации,
скоростью роста кристаллов.
Под
скоростью зарождения центов кристаллизации понимают число зародышей, возникающих в единицу времени в единице объема
Под скоростью роста кристаллов понимают скорость увеличения линейных размеров кристалла в единицу времени
Под скоростью роста кристаллов понимают скорость увеличения линейных размеров кристалла в единицу времени

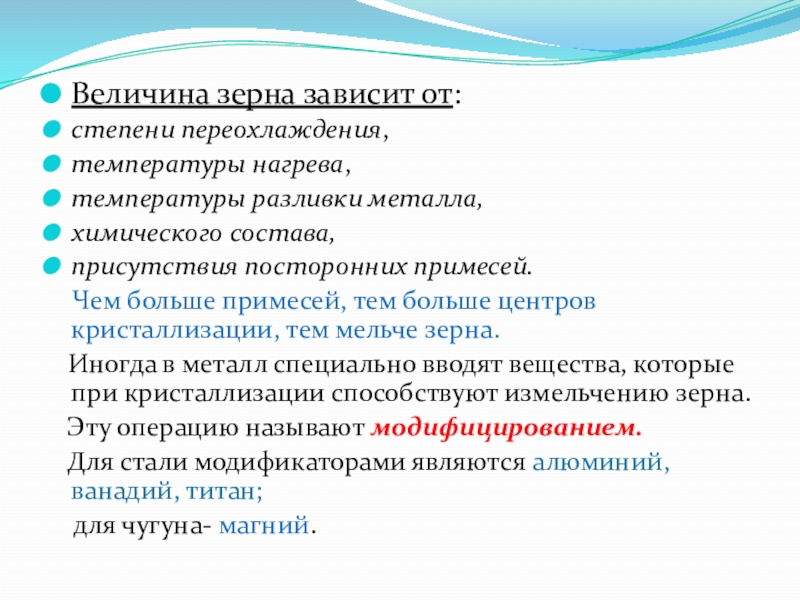

Слайд 6Величина зерна зависит от:
степени переохлаждения,
температуры нагрева,
температуры разливки металла,
химического состава,
присутствия посторонних примесей.
Чем больше примесей, тем больше центров кристаллизации, тем мельче зерна.
Иногда в металл специально вводят вещества, которые при кристаллизации способствуют измельчению зерна.
Эту операцию называют модифицированием.
Для стали модификаторами являются алюминий, ванадий, титан;
для чугуна- магний.
Иногда в металл специально вводят вещества, которые при кристаллизации способствуют измельчению зерна.
Эту операцию называют модифицированием.
Для стали модификаторами являются алюминий, ванадий, титан;
для чугуна- магний.

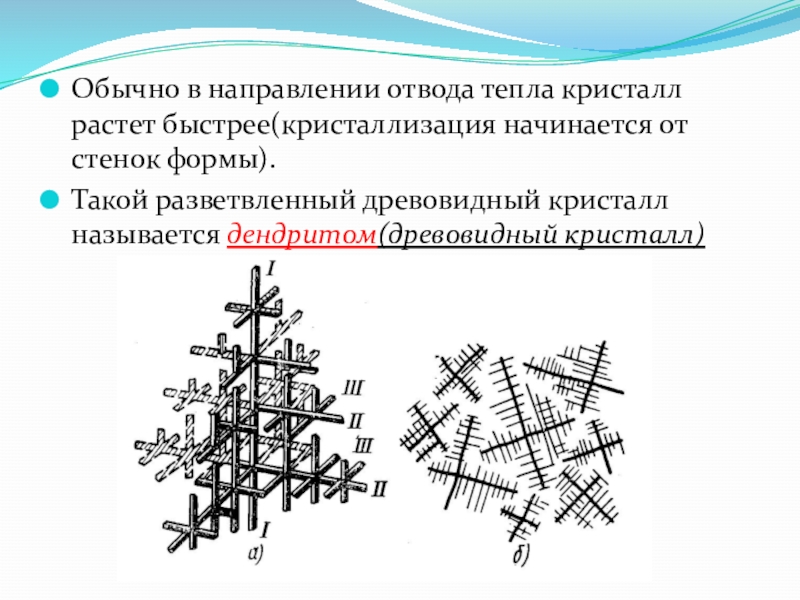

Слайд 7Обычно в направлении отвода тепла кристалл растет быстрее(кристаллизация начинается от стенок
формы).
Такой разветвленный древовидный кристалл называется дендритом(древовидный кристалл)
Такой разветвленный древовидный кристалл называется дендритом(древовидный кристалл)

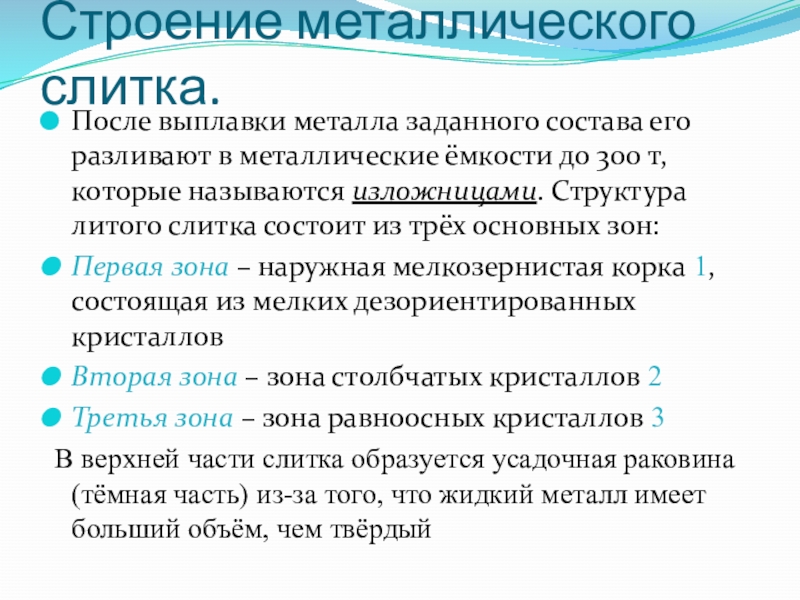

Слайд 8Строение металлического слитка.
После выплавки металла заданного состава его разливают в металлические
ёмкости до 300 т, которые называются изложницами. Структура литого слитка состоит из трёх основных зон:
Первая зона – наружная мелкозернистая корка 1, состоящая из мелких дезориентированных кристаллов
Вторая зона – зона столбчатых кристаллов 2
Третья зона – зона равноосных кристаллов 3
В верхней части слитка образуется усадочная раковина (тёмная часть) из-за того, что жидкий металл имеет больший объём, чем твёрдый
Первая зона – наружная мелкозернистая корка 1, состоящая из мелких дезориентированных кристаллов
Вторая зона – зона столбчатых кристаллов 2
Третья зона – зона равноосных кристаллов 3
В верхней части слитка образуется усадочная раковина (тёмная часть) из-за того, что жидкий металл имеет больший объём, чем твёрдый
