Презентация, доклад по материаловедению Термическая обработка-2
Содержание
- 1. Презентация по материаловедению Термическая обработка-2
- 2. Содержание:1. Понятие ТО2. Отжиг А) 1-ого рода Б) 2-ого рода3. Закалка4. Отпуск
- 3. Термическая обработка - это процесс тепловоговоздействия по
- 4. Отжиг
- 5. Отжиг – нагрев металла до определенной температуры,выдержка
- 6. Кристаллизационный отжигсостоит в нагреве выше верхней критической
- 7. Закалка
- 8. Закалка – нагрев до определённой температуры,выдержка и
- 9. Прерывистая закалка - процесс охлаждения в последовательно
- 10. Отпуск
- 11. Отпуск – нагрев закаленной стали до определённой
- 12. Выполнила:студентка группы А-31Пепина Марина

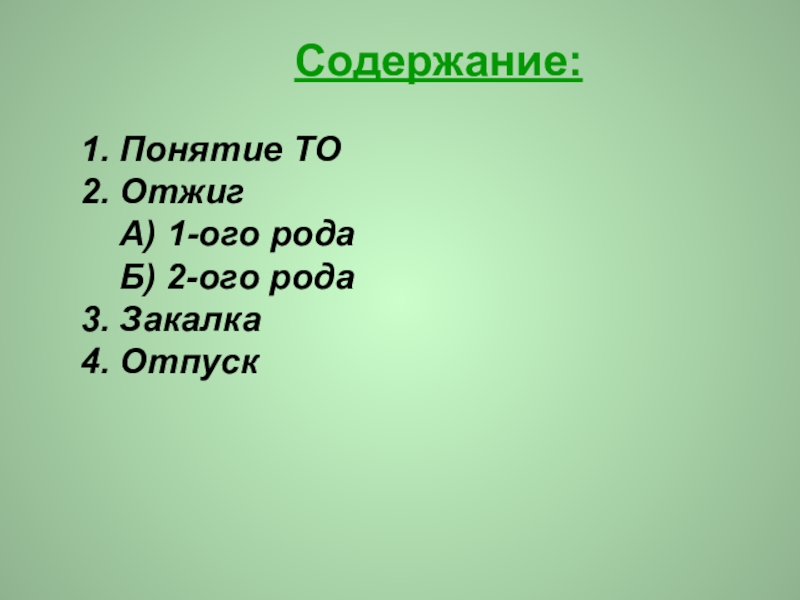

Содержание:1. Понятие ТО2. Отжиг А) 1-ого рода Б) 2-ого рода3. Закалка4. Отпуск
Слайд 1Министерство образования РФ
Государственное образовательное учреждение
Среднего профессионального образования
(среднее профессиональное учебное заведение)
«Рузаевский политехнический
техникум»

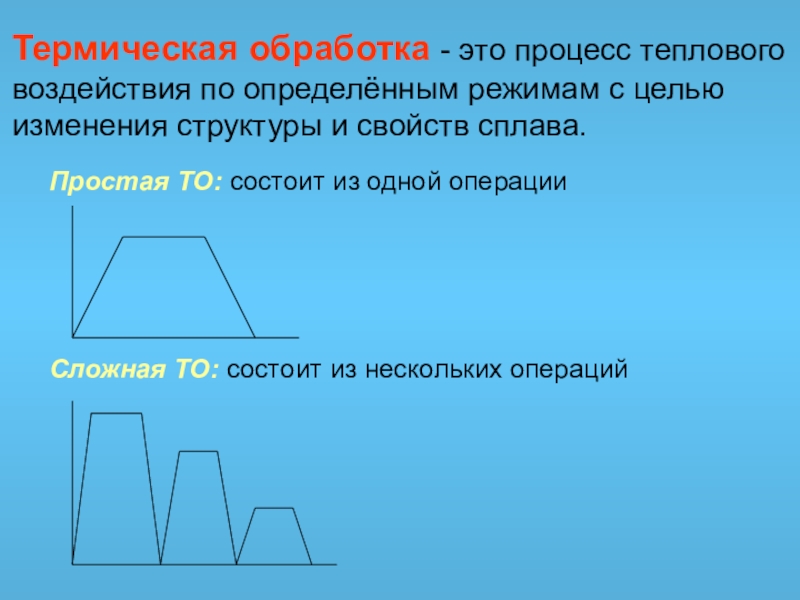

Слайд 3Термическая обработка - это процесс теплового
воздействия по определённым режимам с целью
изменения
структуры и свойств сплава.
Простая ТО: состоит из одной операции
Сложная ТО: состоит из нескольких операций

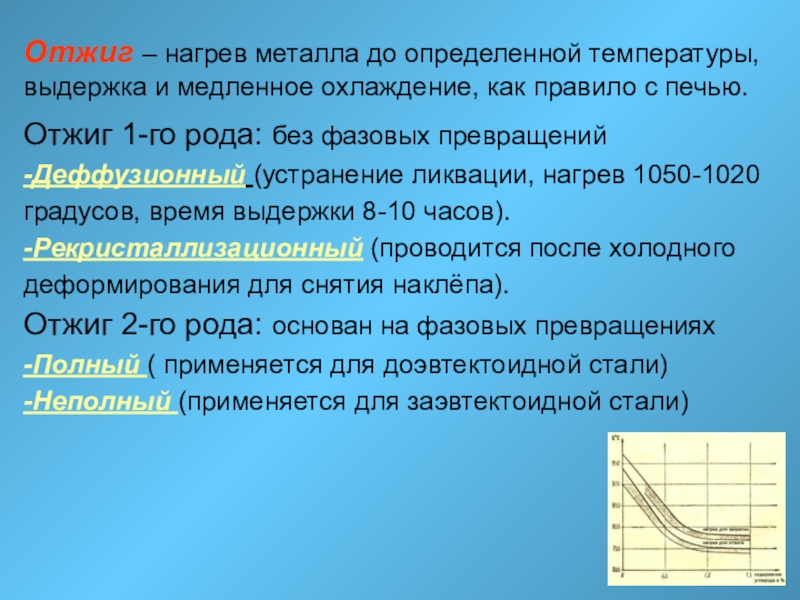

Слайд 5Отжиг – нагрев металла до определенной температуры,
выдержка и медленное охлаждение, как
правило с печью.
Отжиг 1-го рода: без фазовых превращений
-Деффузионный (устранение ликвации, нагрев 1050-1020
градусов, время выдержки 8-10 часов).
-Рекристаллизационный (проводится после холодного
деформирования для снятия наклёпа).
Отжиг 2-го рода: основан на фазовых превращениях
-Полный ( применяется для доэвтектоидной стали)
-Неполный (применяется для заэвтектоидной стали)

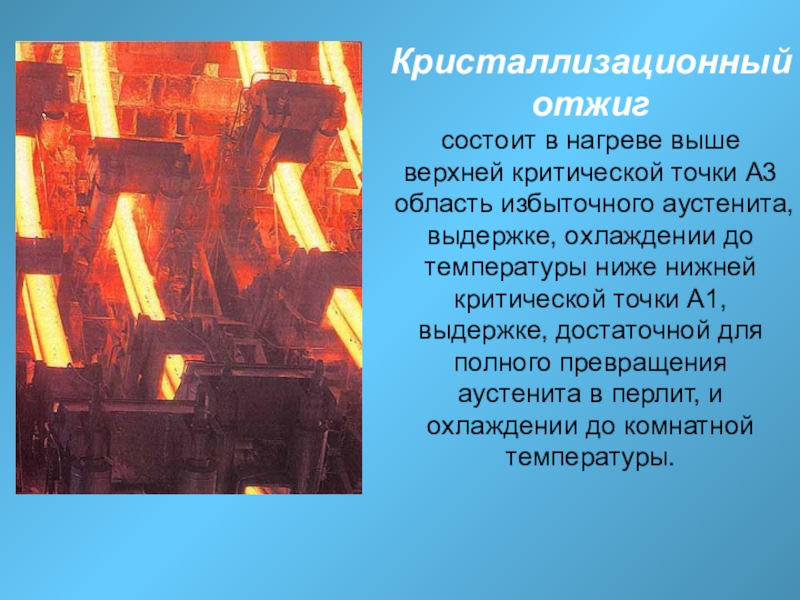

Слайд 6Кристаллизационный отжиг
состоит в нагреве выше верхней критической точки А3 область избыточного
аустенита, выдержке, охлаждении до температуры ниже нижней критической точки А1, выдержке, достаточной для полного превращения аустенита в перлит, и охлаждении до комнатной температуры.
Слайд 8

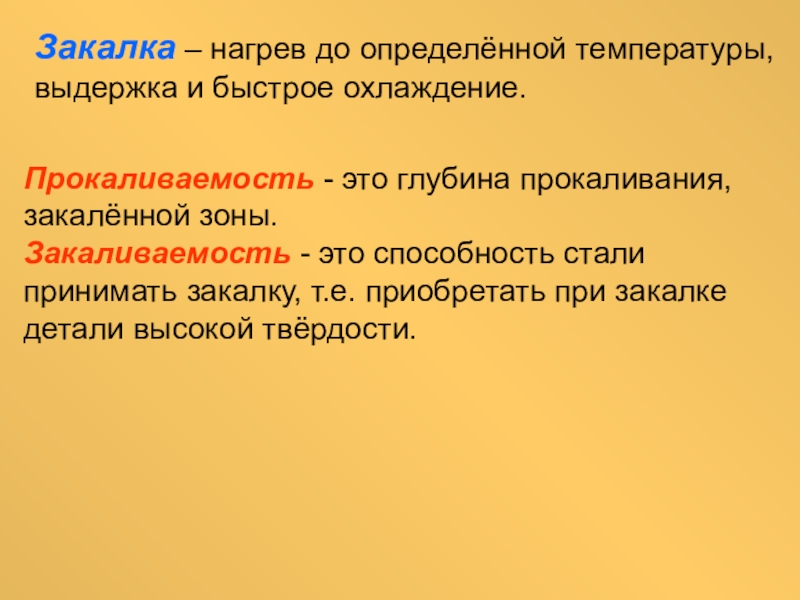

Закалка – нагрев до определённой температуры,
выдержка и быстрое охлаждение.
Прокаливаемость - это
глубина прокаливания,
закалённой зоны.
Закаливаемость - это способность стали принимать закалку, т.е. приобретать при закалке детали высокой твёрдости.
закалённой зоны.
Закаливаемость - это способность стали принимать закалку, т.е. приобретать при закалке детали высокой твёрдости.

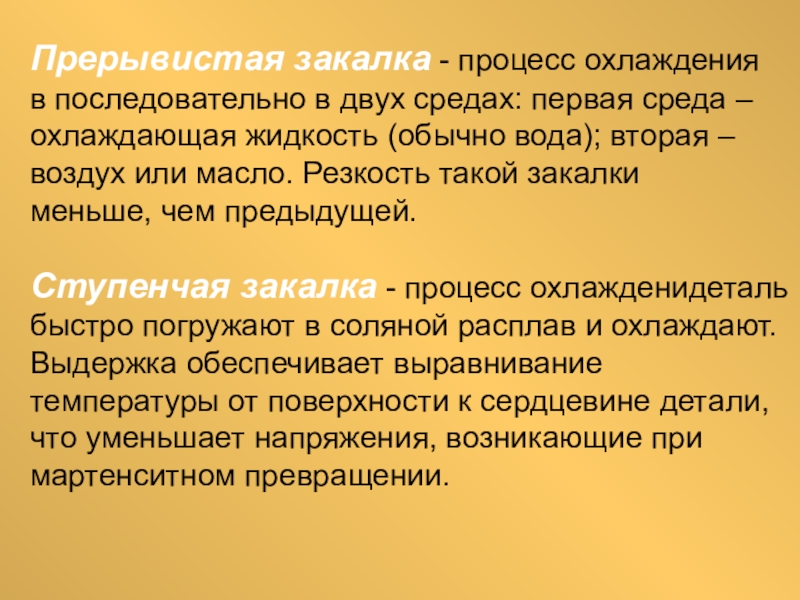

Слайд 9Прерывистая закалка - процесс охлаждения в последовательно в двух средах: первая
среда – охлаждающая жидкость (обычно вода); вторая – воздух или масло. Резкость такой закалки меньше, чем предыдущей.
Ступенчая закалка - процесс охлажденидеталь быстро погружают в соляной расплав и охлаждают. Выдержка обеспечивает выравнивание температуры от поверхности к сердцевине детали, что уменьшает напряжения, возникающие при мартенситном превращении.

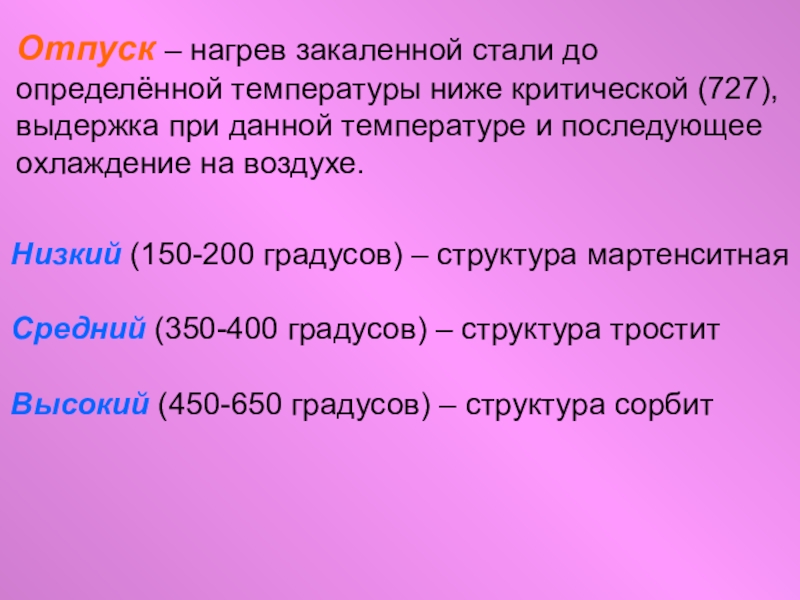

Слайд 11Отпуск – нагрев закаленной стали до
определённой температуры ниже критической (727),
выдержка при данной температуре и последующее
охлаждение на воздухе.
Низкий (150-200 градусов) – структура мартенситная
Средний (350-400 градусов) – структура тростит
Высокий (450-650 градусов) – структура сорбит
