Презентация, доклад по материаловедению на тему Краткие сведения о производстве чугуна

Тема урока: Краткие сведения о производстве чугуна. Цель урока:

Слайд 1Краткие сведения о производстве чугуна.
Предмет: «Материаловедение» Разработан: преподавателем ГОУ «ПУ №35»

Позднышевой И.В
Краткие сведения о производстве чугуна. Предмет: «Материаловедение» Разработан: преподавателем ГОУ «ПУ №35»  Позднышевой И.В

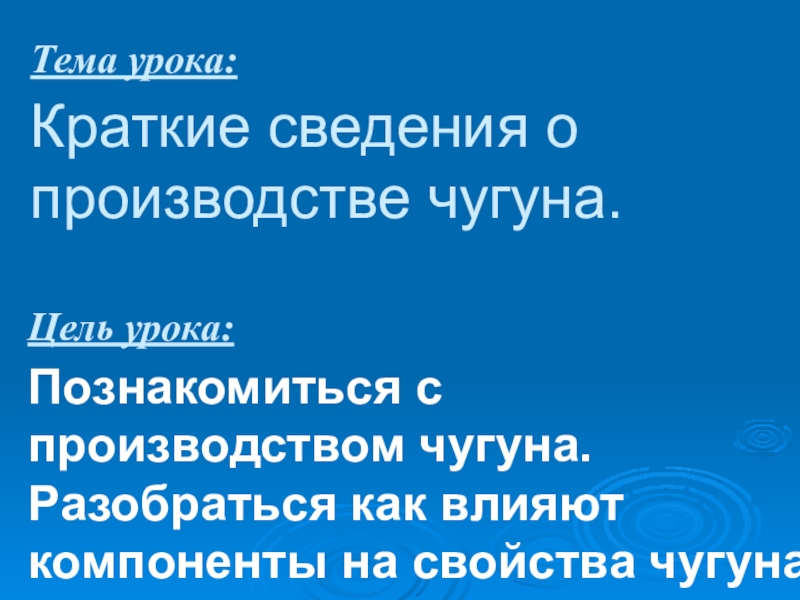

Слайд 2Тема урока:

Краткие сведения о производстве чугуна.

Цель урока: Познакомиться с производством чугуна. Разобраться как влияют компоненты на свойства чугуна

Тема урока:

Слайд 3Чугун – сплав железа с углеродом, с процентным содержанием углерода от

2,14 до 6,67 %


чугуны

Чугун – сплав железа с углеродом, с процентным содержанием углерода от 2,14 до 6,67 %чугуны

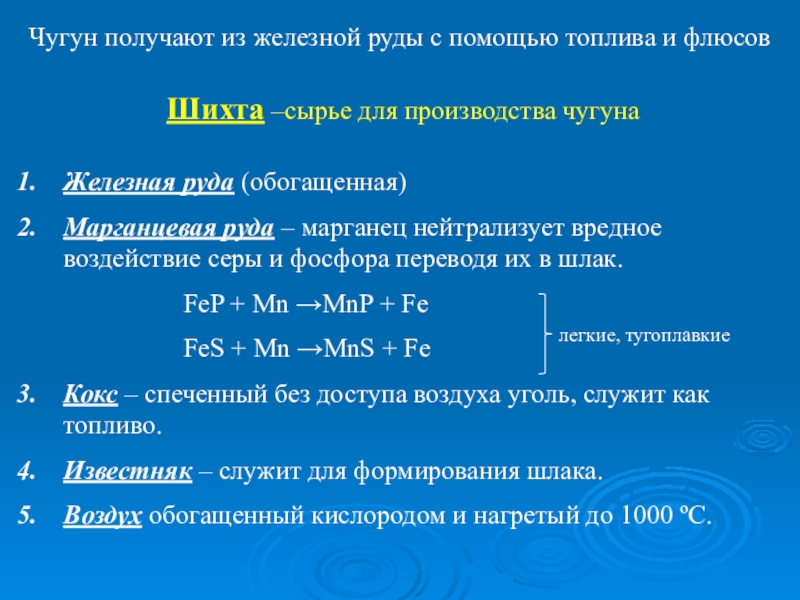

Слайд 4Чугун получают из железной руды с помощью топлива и флюсов
Шихта –сырье

для производства чугуна

Железная руда (обогащенная)
Марганцевая руда – марганец нейтрализует вредное воздействие серы и фосфора переводя их в шлак.
FeP + Mn →MnP + Fe
FeS + Mn →MnS + Fe
Кокс – спеченный без доступа воздуха уголь, служит как топливо.
Известняк – служит для формирования шлака.
Воздух обогащенный кислородом и нагретый до 1000 ºС.

легкие, тугоплавкие


Чугун получают из железной руды с помощью топлива и флюсовШихта –сырье для производства чугунаЖелезная руда (обогащенная) Марганцевая

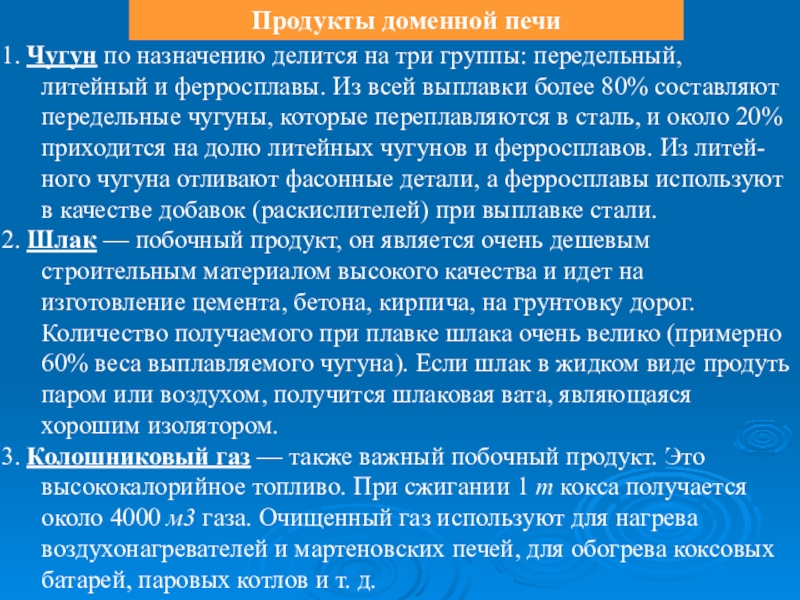

Слайд 5Продукты доменной печи
1. Чугун по назначению делится на три группы: передельный,

литейный и ферросплавы. Из всей выплавки более 80% составляют передельные чугуны, которые переплавляются в сталь, и около 20% приходится на долю литейных чугунов и ферросплавов. Из литей-ного чугуна отливают фасонные детали, а ферросплавы используют в качестве добавок (раскислителей) при выплавке стали.
2. Шлак — побочный продукт, он является очень дешевым строительным материалом высокого качества и идет на изготовление цемента, бетона, кирпича, на грунтовку дорог. Количество получаемого при плавке шлака очень велико (примерно 60% веса выплавляемого чугуна). Если шлак в жидком виде продуть паром или воздухом, получится шлаковая вата, являющаяся хорошим изолятором.
3. Колошниковый газ — также важный побочный продукт. Это высококалорийное топливо. При сжигании 1 т кокса получается около 4000 м3 газа. Очищенный газ используют для нагрева воздухонагревателей и мартеновских печей, для обогрева коксовых батарей, паровых котлов и т. д.
Продукты доменной печи1. Чугун по назначению делится на три группы: передельный, литейный и ферросплавы. Из всей выплавки

Слайд 6Производство чугуна
Чугун получают в доменных печах.
Доменные печи выложены огнеупорным кирпичом и

сверху покрыты стальным кожухом.
Высота печи достигает 30 - 100 метров.
Производство чугунаЧугун получают в доменных печах.Доменные печи выложены огнеупорным кирпичом и сверху покрыты стальным кожухом.Высота печи достигает

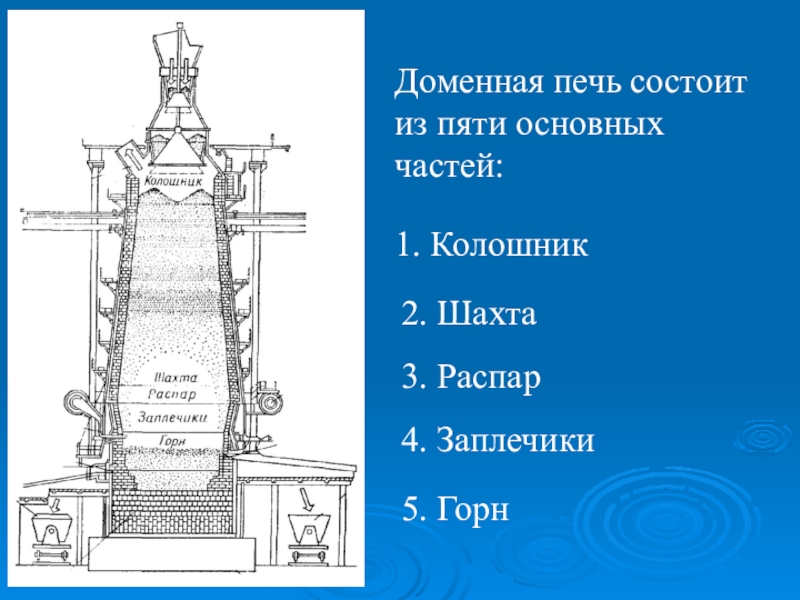

Слайд 7Доменная печь состоит из пяти основных частей:
1. Колошник
2. Шахта
3. Распар
4. Заплечики
5.

Горн
Доменная печь состоит из пяти основных частей:1. Колошник2. Шахта3. Распар4. Заплечики5. Горн

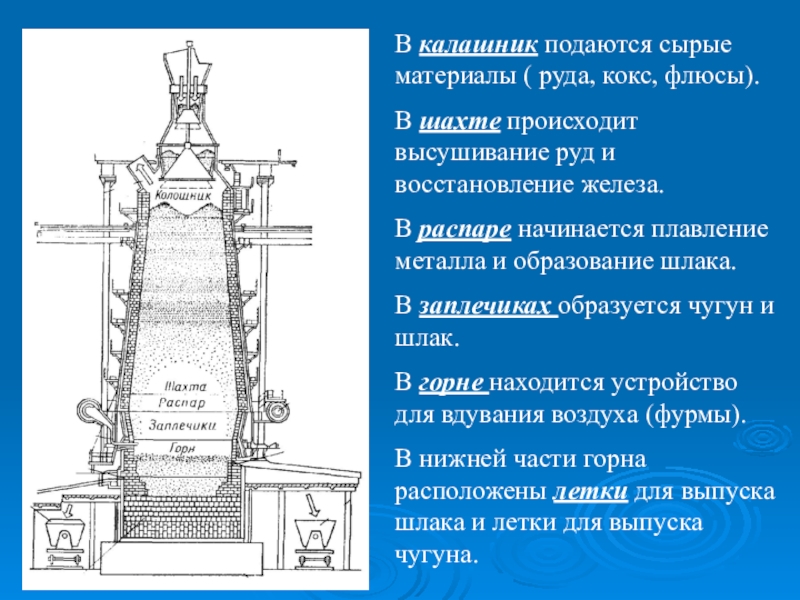

Слайд 8В калашник подаются сырые материалы ( руда, кокс, флюсы).
В шахте происходит

высушивание руд и восстановление железа.
В распаре начинается плавление металла и образование шлака.
В заплечиках образуется чугун и шлак.
В горне находится устройство для вдувания воздуха (фурмы).
В нижней части горна расположены летки для выпуска шлака и летки для выпуска чугуна.
В калашник подаются сырые материалы ( руда, кокс, флюсы).В шахте происходит высушивание руд и восстановление железа.В распаре

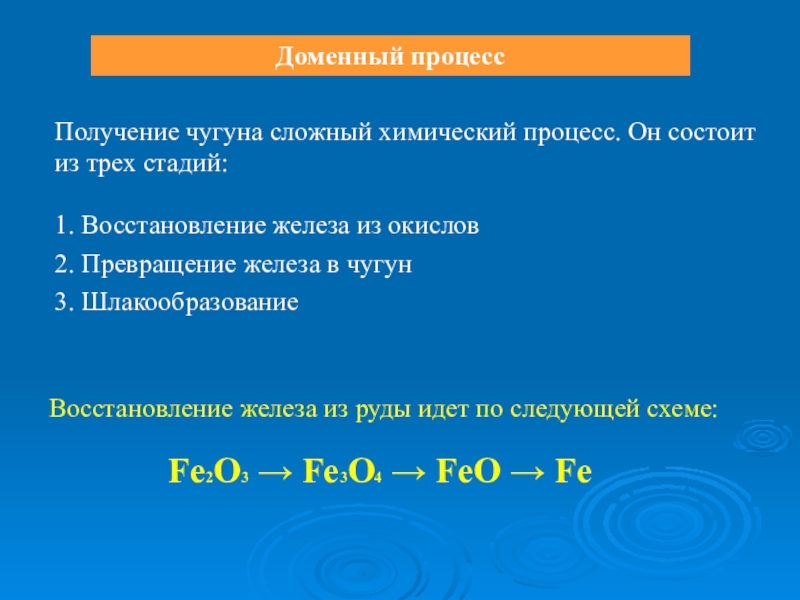

Слайд 9Доменный процесс
Получение чугуна сложный химический процесс. Он состоит из трех стадий:
1.

Восстановление железа из окислов

2. Превращение железа в чугун

3. Шлакообразование

Восстановление железа из руды идет по следующей схеме:

Fe2O3 → Fe3O4 → FeO → Fe

Доменный процессПолучение чугуна сложный химический процесс. Он состоит из трех стадий:1. Восстановление железа из окислов2. Превращение железа

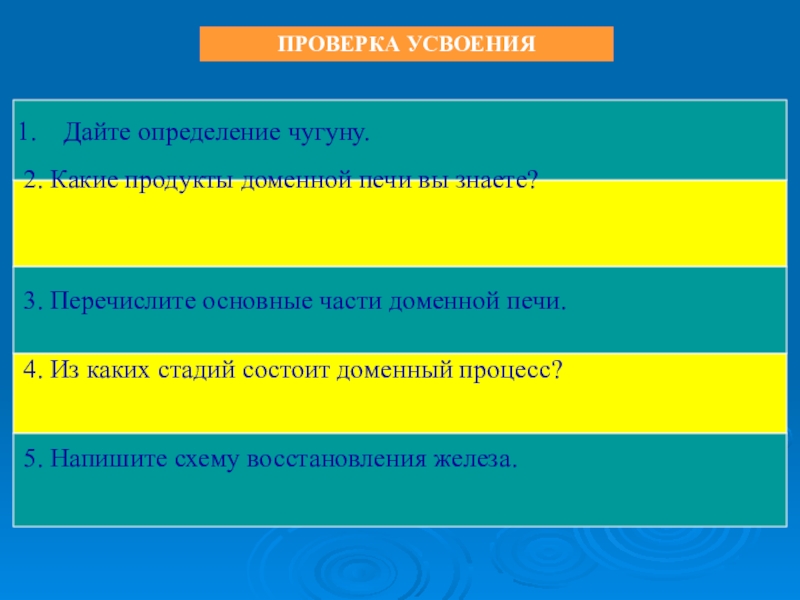

Слайд 10




ПРОВЕРКА УСВОЕНИЯ
Дайте определение чугуну.
2. Какие продукты доменной печи вы знаете?

3. Перечислите

основные части доменной печи.

4. Из каких стадий состоит доменный процесс?

5. Напишите схему восстановления железа.
ПРОВЕРКА УСВОЕНИЯДайте определение чугуну.2. Какие продукты доменной печи вы знаете?3. Перечислите основные части доменной печи.4. Из каких

Слайд 11Задание на дом
Остапенко «Технология металлов» § 21-23,стр.57-60;
Кузьмин « Технология металлов и

конструкционные материалы» Глава IV § 4 стр. 33-39.
Задание на домОстапенко «Технология металлов» § 21-23,стр.57-60;Кузьмин « Технология металлов и конструкционные материалы» Глава IV § 4
