Презентация, доклад по материаловедению на тему Химико-термическая обработка
Содержание
- 1. Презентация по материаловедению на тему Химико-термическая обработка
- 2. Понятие Химико-термическая обработка – процесс, представляющий
- 3. Процессы происходящие в ХТО: Диссоциация- получение насыщенного

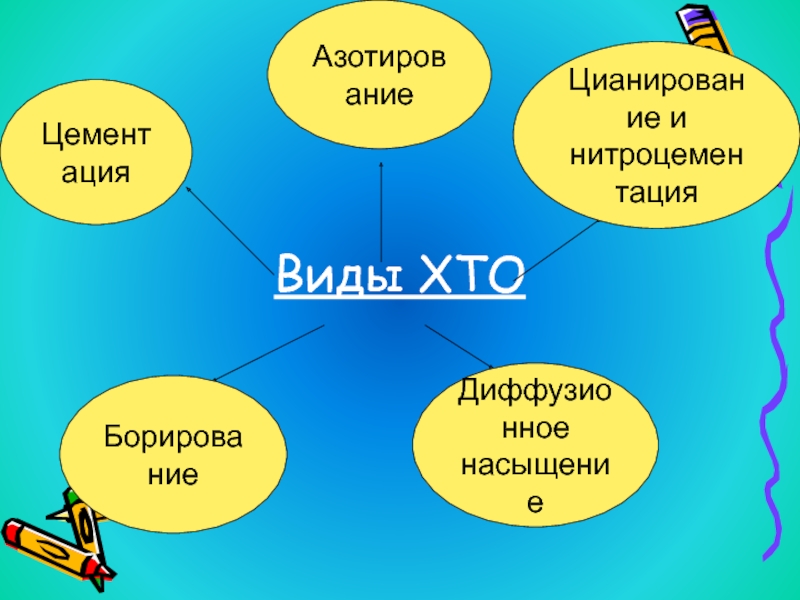

- 4. Виды ХТОЦементацияЦианирование и нитроцементацияАзотированиеДиффузионноенасыщениеБорирование
- 5. Цементация
- 6. Цементация это процесс
- 7. Цель цементации получить высокую
- 8. Виды цементацииЦементация в твердом карбюризаторе. При
- 9. Азотирование
- 10. Азотирование процесс ХТО, представляющий
- 11. Целью азотирования является получение поверхности деталей высокой твердости и износостойкости при устойчивости против коррозии.
- 12. Цианирование и нитроцементация
- 13. Поверхностное насыщение стали одновременно углеродом и азотом
- 14. Целью цианирования и нитроцементации является получение деталей с сохранением пластичной сердцевины.
- 15. При цианировании детали нагревают в
- 16. Борирование
- 17. Борирование процесс ХТО, представляющий собой
- 18. Целью борирования является получение
- 19. Виды борированияЖидкостное электролизное (в тигель с расплавленной
- 20. Диффузионное насыщение
- 21. Диффузионное насыщение металлами, или диффузионную металлизацию, проводят
- 22. Алитирование процесс ХТО – диффузионное насыщение
- 23. Виды алитированияВ твердой среде: детали
- 24. ХромированиеЭто процесс ХТО- диффузионное насыщение
- 25. Силицирование процесс ХТО- диффузионное насыщение поверхностного
Понятие Химико-термическая обработка – процесс, представляющий собой сочетание термического и химического воздействия с целью изменения состава, структуры и свойств поверхностного слоя стали, а следовательно и всей детали в целом.

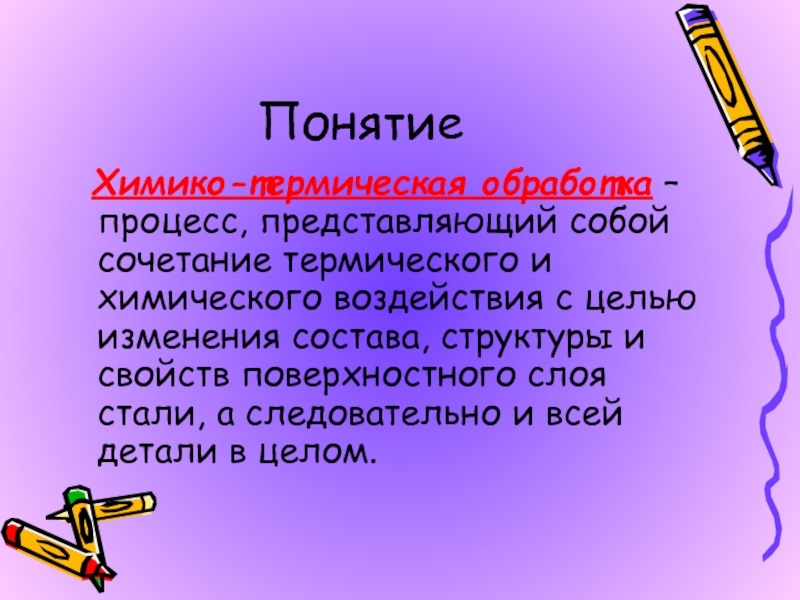

Слайд 2Понятие
Химико-термическая обработка – процесс, представляющий собой сочетание термического и
химического воздействия с целью изменения состава, структуры и свойств поверхностного слоя стали, а следовательно и всей детали в целом.

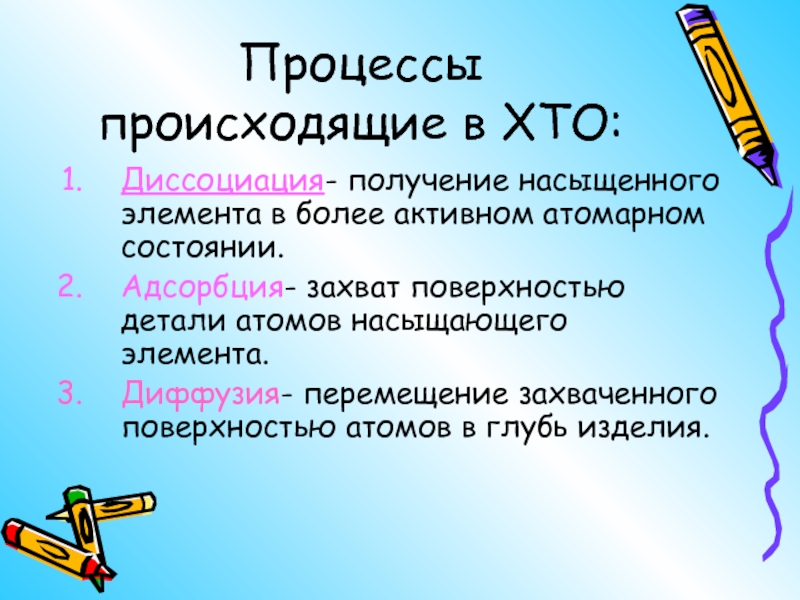

Слайд 3Процессы происходящие в ХТО:
Диссоциация- получение насыщенного элемента в более активном
атомарном состоянии.
Адсорбция- захват поверхностью детали атомов насыщающего элемента.
Диффузия- перемещение захваченного поверхностью атомов в глубь изделия.
Адсорбция- захват поверхностью детали атомов насыщающего элемента.
Диффузия- перемещение захваченного поверхностью атомов в глубь изделия.

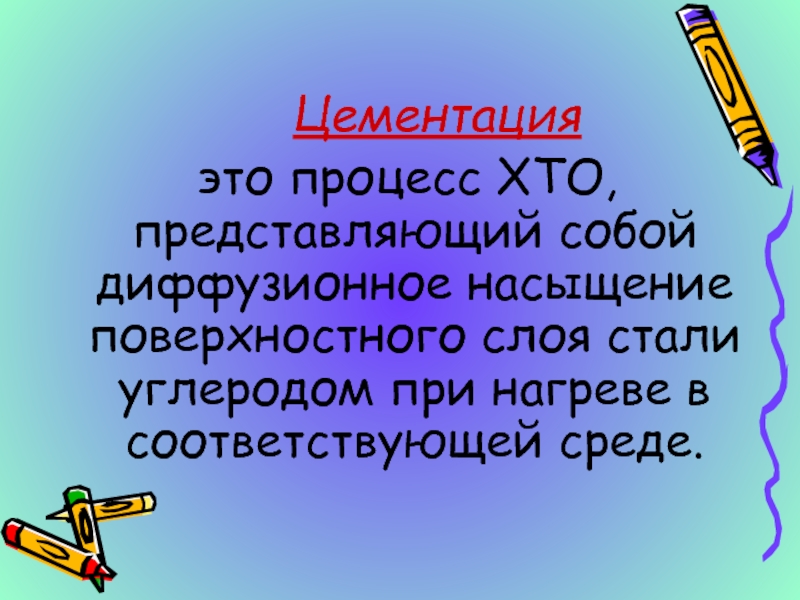

Слайд 6 Цементация
это процесс ХТО, представляющий собой
диффузионное насыщение поверхностного слоя стали углеродом при нагреве в соответствующей среде.

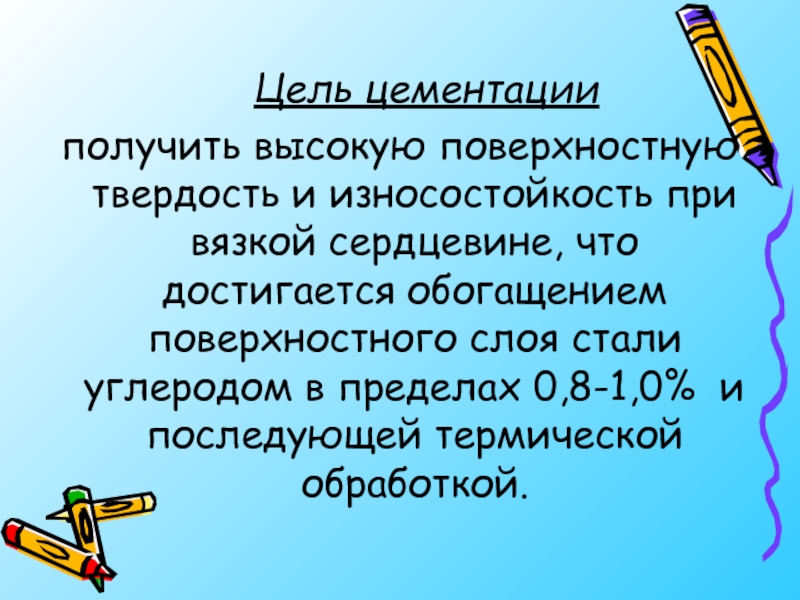

Слайд 7 Цель цементации
получить высокую поверхностную твердость и износостойкость
при вязкой сердцевине, что достигается обогащением поверхностного слоя стали углеродом в пределах 0,8-1,0% и последующей термической обработкой.
Слайд 8Виды цементации
Цементация в твердом карбюризаторе.
При этом способе цементации карбюризатором
служит смесь древесного угля и углекислых солей. Детали помещают в цементационный ящик и засыпают карбюризатором.
Газовая цементация.
Науглежирование поверхностей стали проводятся газовом карбюризатором. Детали нагревают в специальных герметически закрыты печах, в которые непрерывным потоком подают углеродсодержащий газ.

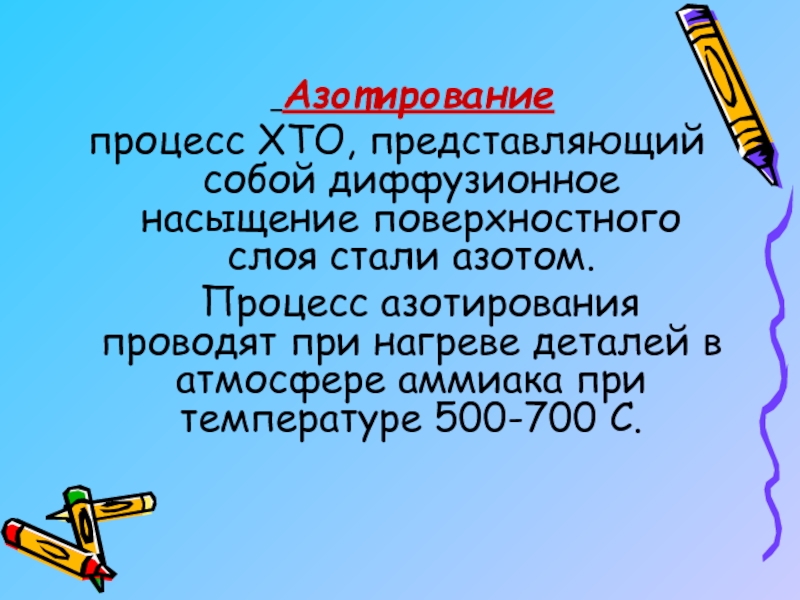

Слайд 10 Азотирование
процесс ХТО, представляющий собой диффузионное насыщение поверхностного
слоя стали азотом.
Процесс азотирования проводят при нагреве деталей в атмосфере аммиака при температуре 500-700 С.
Процесс азотирования проводят при нагреве деталей в атмосфере аммиака при температуре 500-700 С.

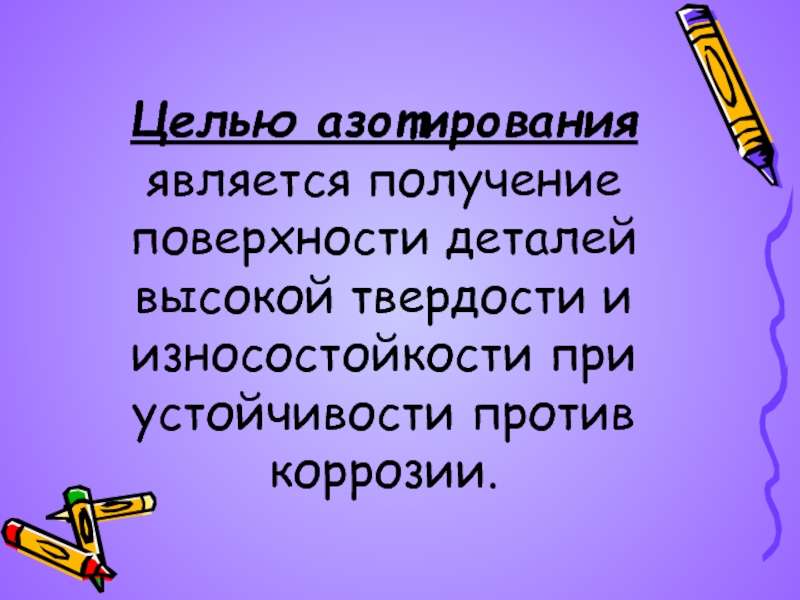

Слайд 11Целью азотирования является получение поверхности деталей высокой твердости и износостойкости при
устойчивости против коррозии.

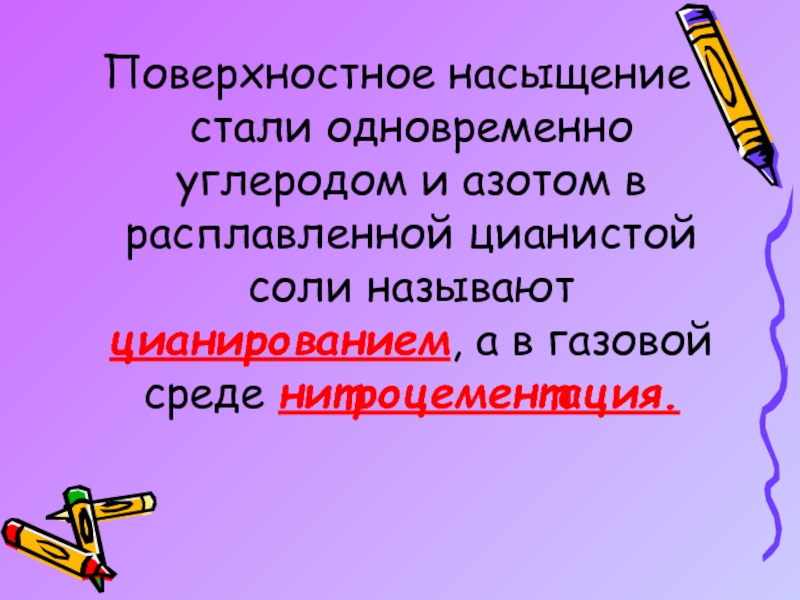

Слайд 13Поверхностное насыщение стали одновременно углеродом и азотом в расплавленной цианистой соли
называют цианированием, а в газовой среде нитроцементация.

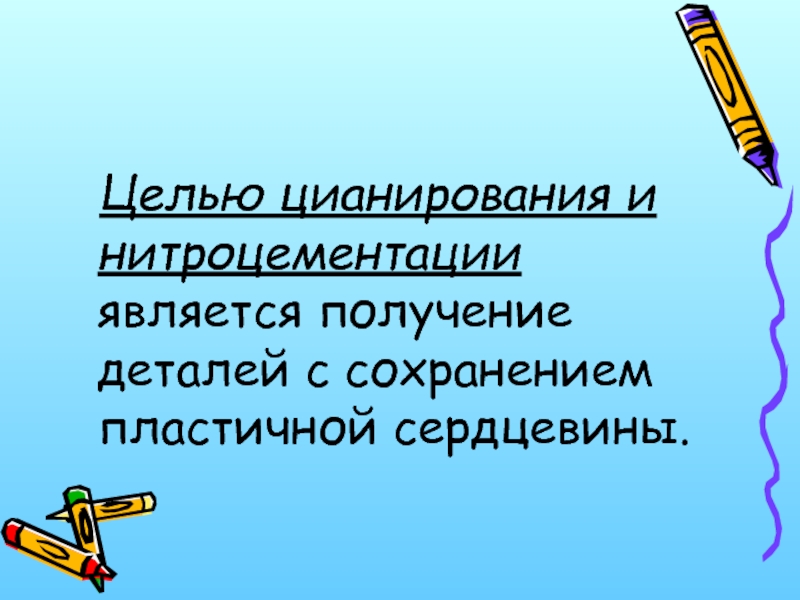

Слайд 14 Целью цианирования и нитроцементации является получение деталей с сохранением
пластичной сердцевины.

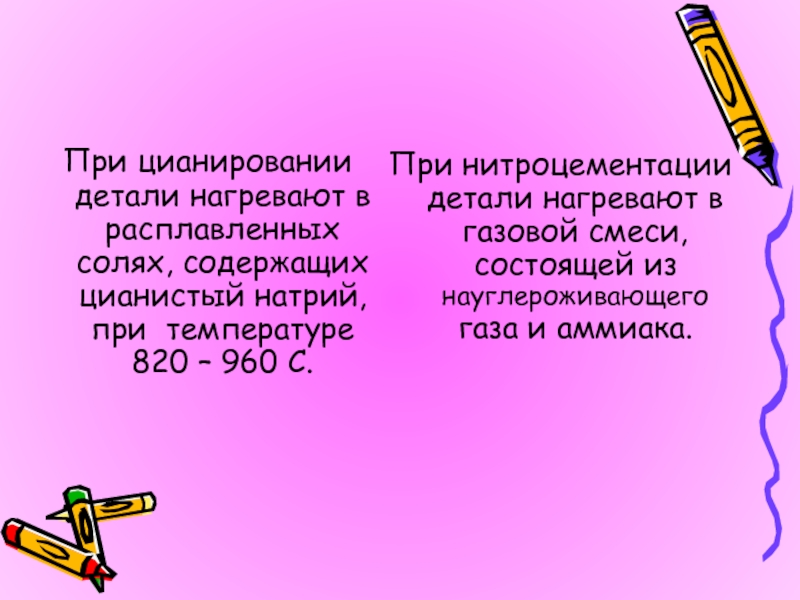

Слайд 15
При цианировании детали нагревают в расплавленных солях, содержащих цианистый
натрий, при температуре 820 – 960 С.
При нитроцементации детали нагревают в газовой смеси, состоящей из науглероживающего газа и аммиака.

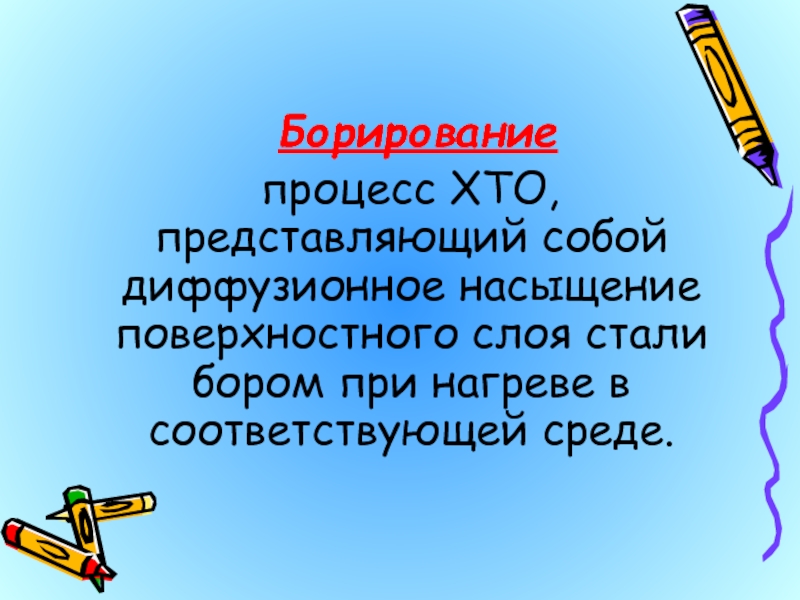

Слайд 17 Борирование
процесс ХТО, представляющий собой диффузионное насыщение поверхностного слоя
стали бором при нагреве в соответствующей среде.

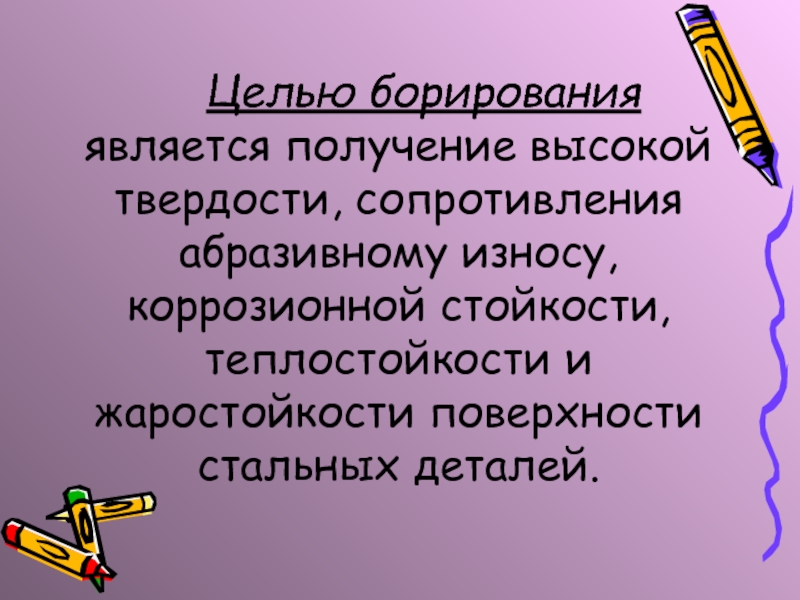

Слайд 18 Целью борирования является получение высокой твердости, сопротивления абразивному
износу, коррозионной стойкости, теплостойкости и жаростойкости поверхности стальных деталей.

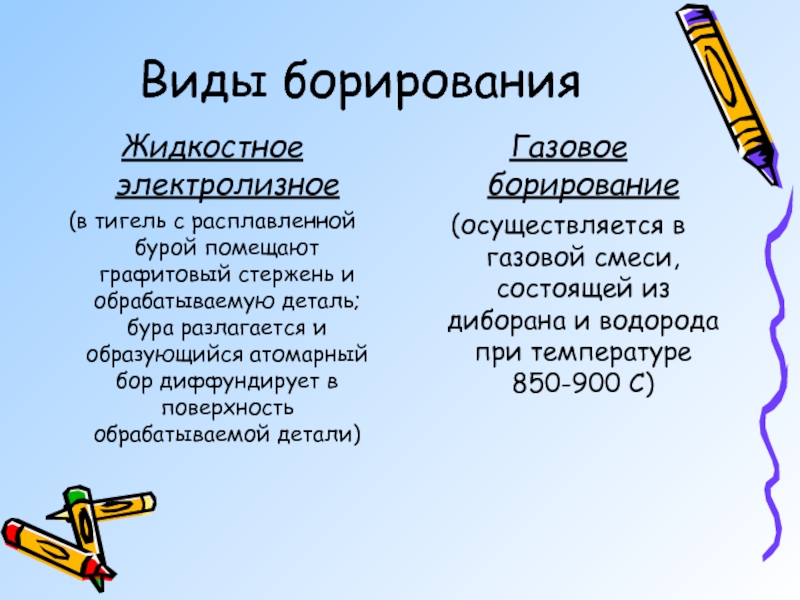

Слайд 19Виды борирования
Жидкостное электролизное
(в тигель с расплавленной бурой помещают графитовый стержень
и обрабатываемую деталь; бура разлагается и образующийся атомарный бор диффундирует в поверхность обрабатываемой детали)
Газовое борирование
(осуществляется в газовой смеси, состоящей из диборана и водорода при температуре 850-900 С)

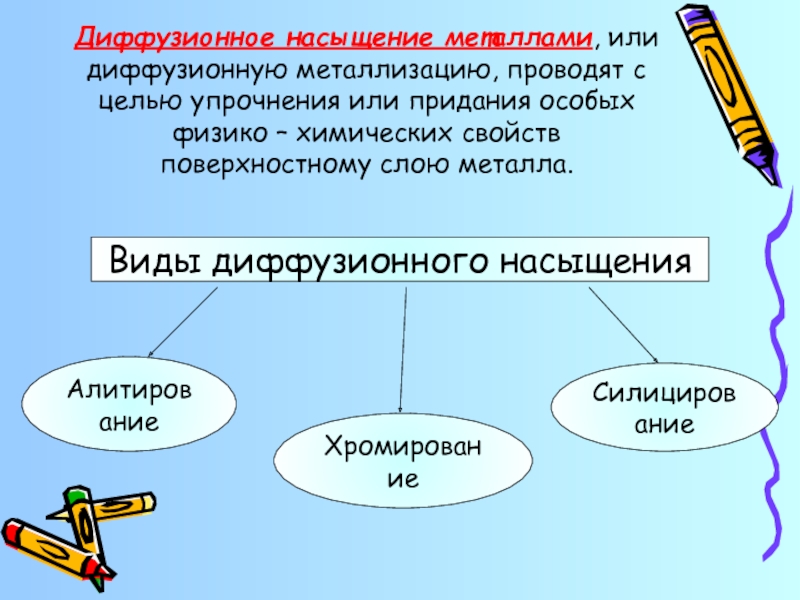

Слайд 21Диффузионное насыщение металлами, или диффузионную металлизацию, проводят с целью упрочнения или
придания особых физико – химических свойств поверхностному слою металла.
Виды диффузионного насыщения
Алитирование
Хромирование
Силицирование

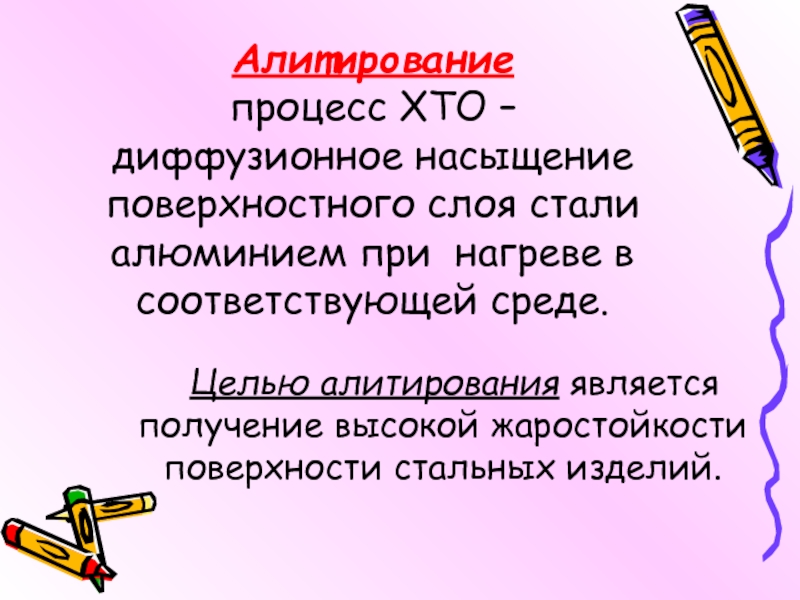

Слайд 22Алитирование процесс ХТО – диффузионное насыщение поверхностного слоя стали алюминием при
нагреве в соответствующей среде.
Целью алитирования является получение высокой жаростойкости поверхности стальных изделий.

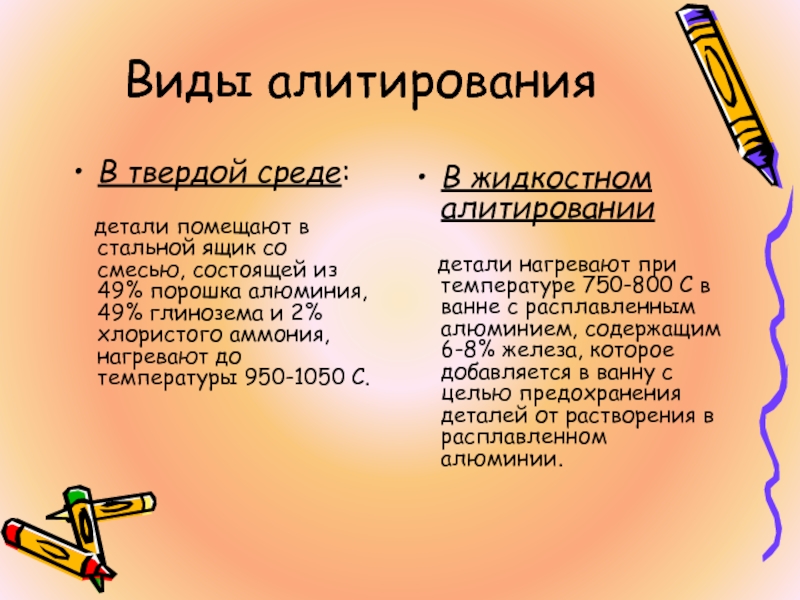

Слайд 23Виды алитирования
В твердой среде:
детали помещают в стальной ящик
со смесью, состоящей из 49% порошка алюминия, 49% глинозема и 2% хлористого аммония, нагревают до температуры 950-1050 С.
В жидкостном алитировании
детали нагревают при температуре 750-800 С в ванне с расплавленным алюминием, содержащим 6-8% железа, которое добавляется в ванну с целью предохранения деталей от растворения в расплавленном алюминии.

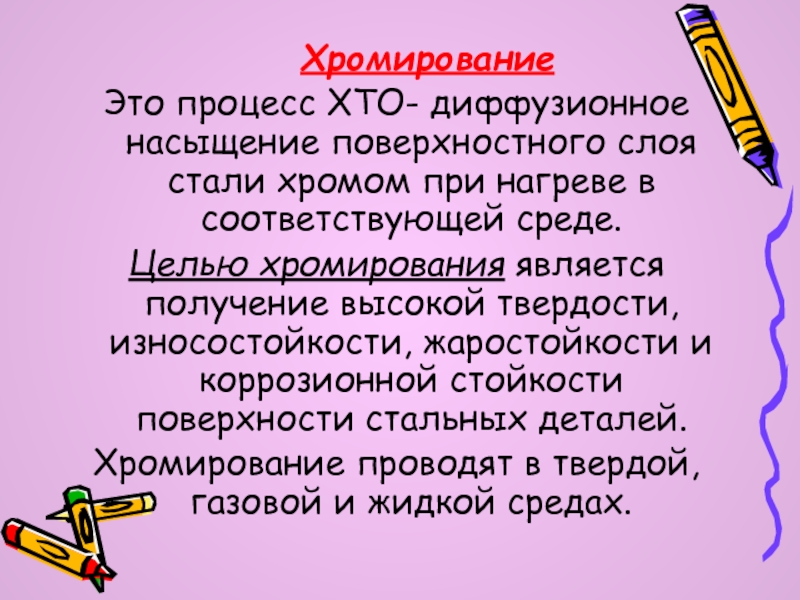

Слайд 24 Хромирование
Это процесс ХТО- диффузионное насыщение поверхностного слоя стали хромом
при нагреве в соответствующей среде.
Целью хромирования является получение высокой твердости, износостойкости, жаростойкости и коррозионной стойкости поверхности стальных деталей.
Хромирование проводят в твердой, газовой и жидкой средах.
Целью хромирования является получение высокой твердости, износостойкости, жаростойкости и коррозионной стойкости поверхности стальных деталей.
Хромирование проводят в твердой, газовой и жидкой средах.

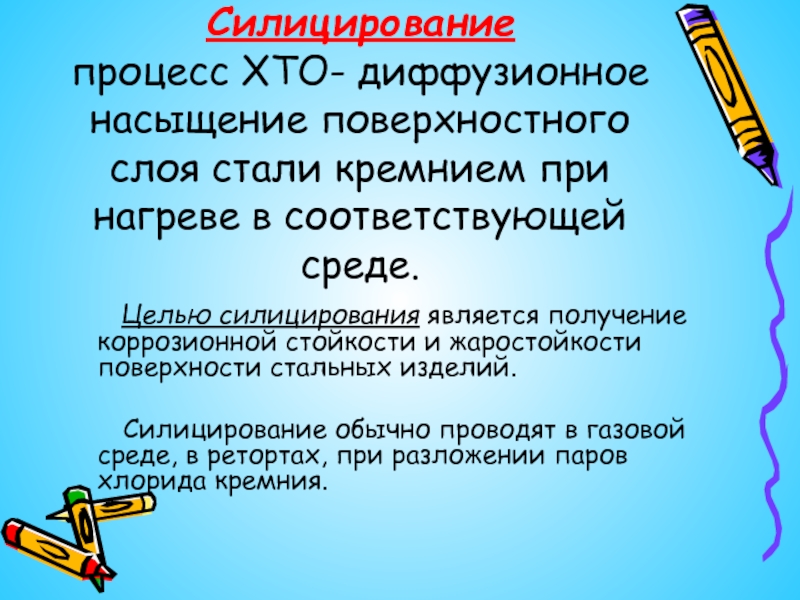

Слайд 25Силицирование процесс ХТО- диффузионное насыщение поверхностного слоя стали кремнием при нагреве
в соответствующей среде.
Целью силицирования является получение коррозионной стойкости и жаростойкости поверхности стальных изделий.
Силицирование обычно проводят в газовой среде, в ретортах, при разложении паров хлорида кремния.
