Презентация, доклад по курсу: Технология слесарно-монтажных работ на тему Путевые соединения трубопроводов

Трюмные ПротивопожарныеСанитарныеИскусственного микроклиматаСпециальные (на танкере)Виды судовых систем

Слайд 1ПРЕЗЕНТАЦИЯ по теме урока «Путевые соединения трубопроводов»
Разработана преподавателем спец.дисциплин Севастопольского судостроительного колледжа
Аронсон

И.А..
ПРЕЗЕНТАЦИЯ по теме урока «Путевые соединения трубопроводов»Разработана преподавателем спец.дисциплин Севастопольского судостроительного колледжаАронсон И.А..

Слайд 2Трюмные

Противопожарные

Санитарные

Искусственного микроклимата

Специальные (на танкере)
Виды судовых систем

Трюмные ПротивопожарныеСанитарныеИскусственного микроклиматаСпециальные (на танкере)Виды судовых систем

Слайд 3КОНСТРУКЦИЯ ТРУБОПРОВОДА:

КОНСТРУКЦИЯ  ТРУБОПРОВОДА:

Слайд 4ФЛАНЦЕВЫЕ
ШТУЦЕРНЫЕ
МУФТОВЫЕ
ДЮРИТОВЫЕ
ФИТИНГОВЫЕ (ФАСОННЫЕ)

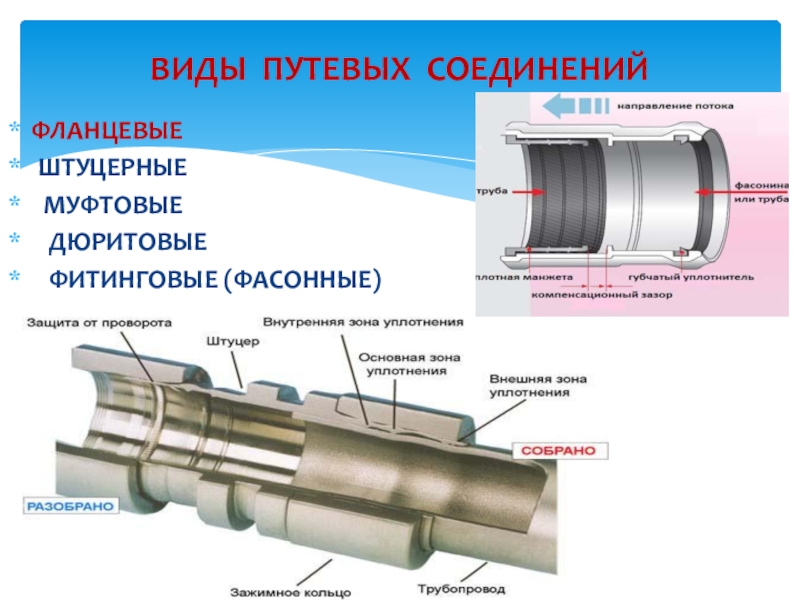

ВИДЫ ПУТЕВЫХ СОЕДИНЕНИЙ

ФЛАНЦЕВЫЕ ШТУЦЕРНЫЕ МУФТОВЫЕ  ДЮРИТОВЫЕ  ФИТИНГОВЫЕ (ФАСОННЫЕ)        ВИДЫ ПУТЕВЫХ

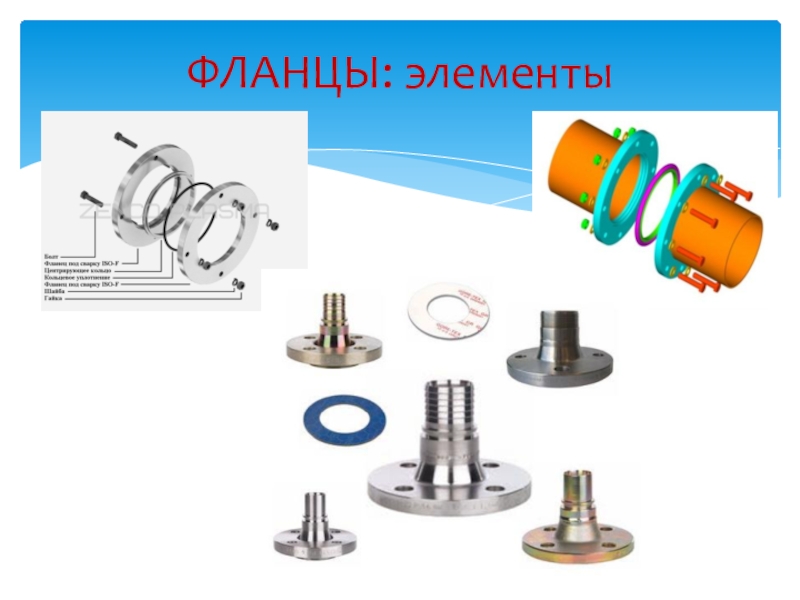

Слайд 5ФЛАНЦЫ: элементы

ФЛАНЦЫ: элементы

Слайд 6Фланец трубный приварной
Фланец свободный на отбортованной трубе
Фланец приварной встык

ЭЛЕМЕНТЫ КОНСТРУКЦИИ:
ФЛАНЦЫ
ШПИЛЬКИ
ГАЙКИ
ШАЙБЫ
ПРОКЛАДКИ: неметаллические,
полуметаллические,
металлические

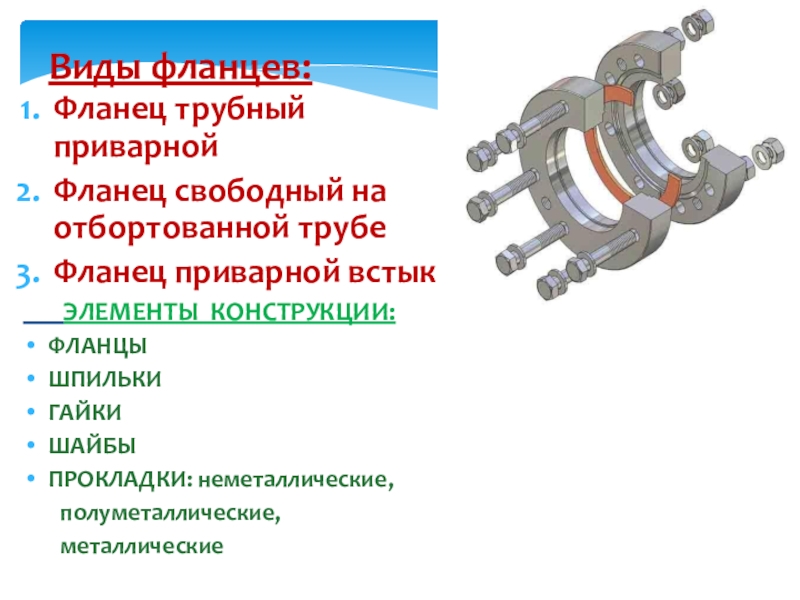

Виды фланцев:

Фланец трубный приварнойФланец свободный на отбортованной трубеФланец приварной встык    ЭЛЕМЕНТЫ КОНСТРУКЦИИ:ФЛАНЦЫШПИЛЬКИГАЙКИШАЙБЫПРОКЛАДКИ: неметаллические,

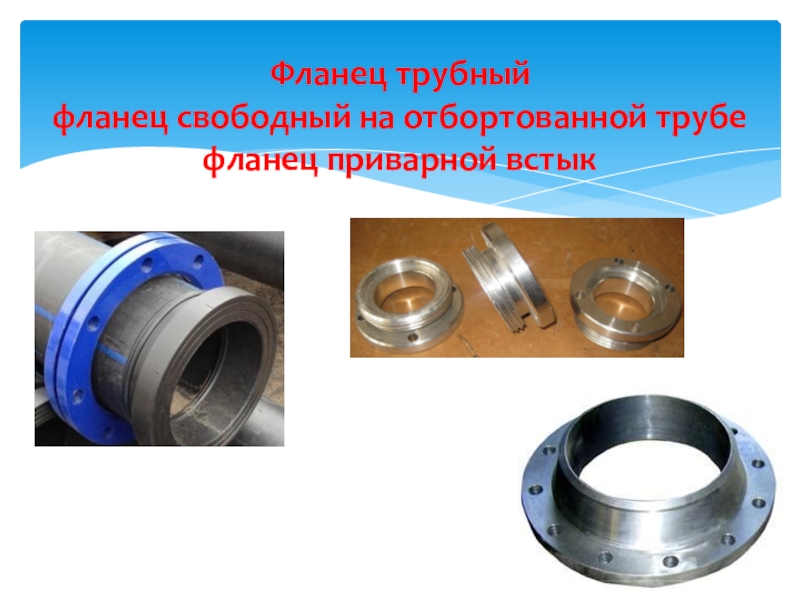

Слайд 7Фланец трубный фланец свободный на отбортованной трубе фланец приварной встык

Фланец трубный фланец свободный на отбортованной трубе фланец приварной встык
