Презентация, доклад по каркасно-обшивным конструкциям на тему Обшивка стен гипсокартонными листами каркасным сполсобом

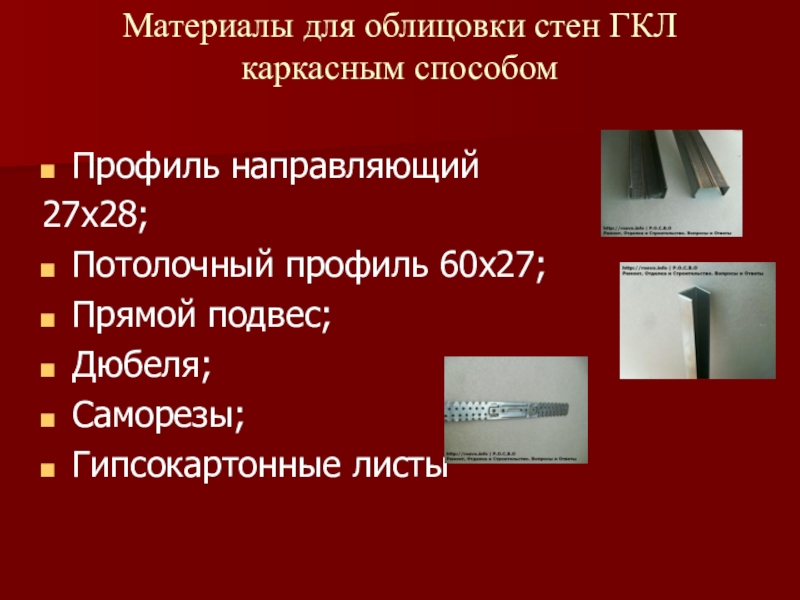

подвес;
Дюбеля;
Саморезы;
Гипсокартонные листы

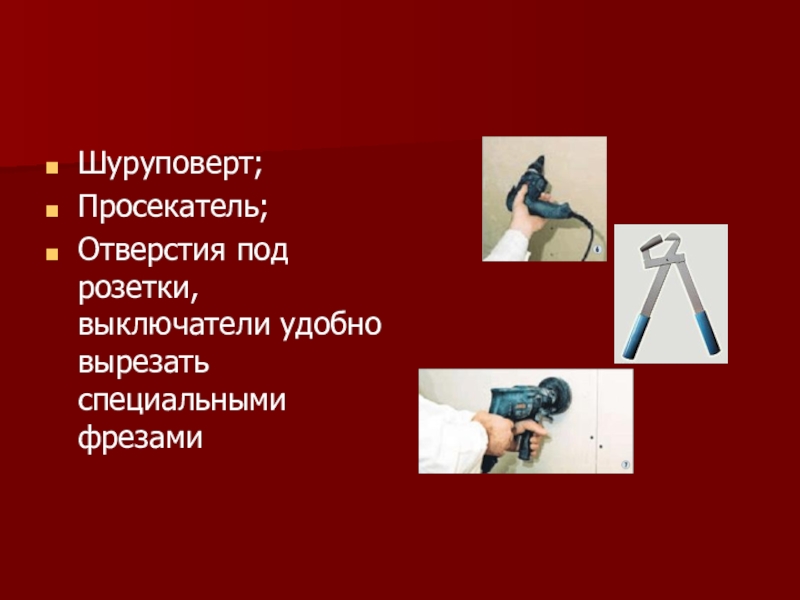

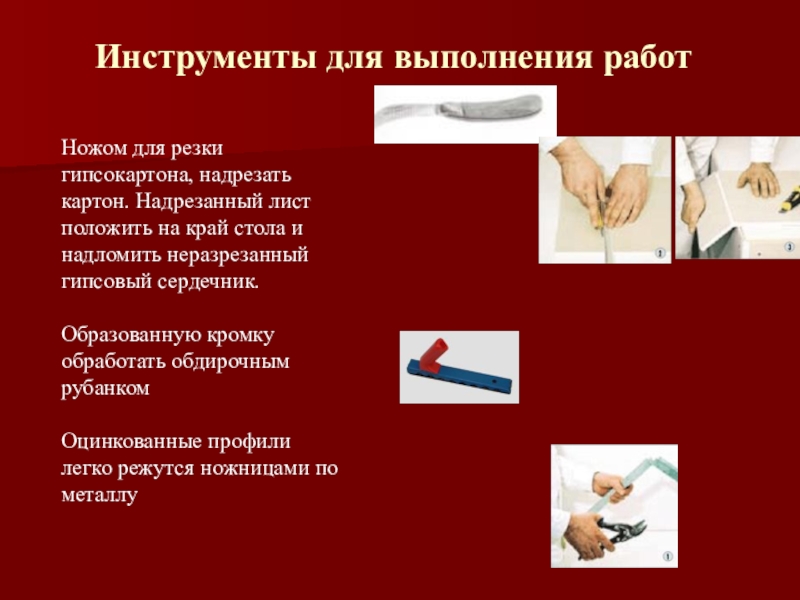

положить на край стола и надломить неразрезанный гипсовый сердечник.

Образованную кромку обработать обдирочным рубанком

Оцинкованные профили легко режутся ножницами по металлу

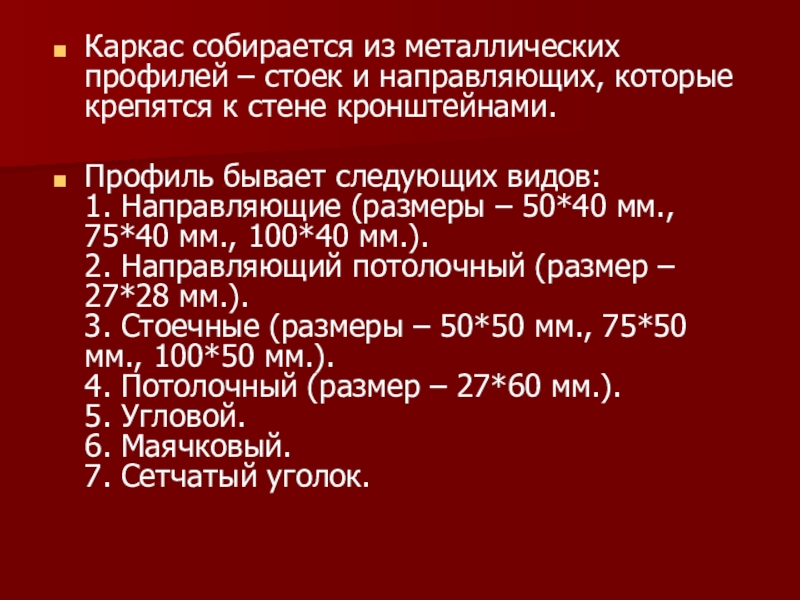

к стене кронштейнами.
Профиль бывает следующих видов: 1. Направляющие (размеры – 50*40 мм., 75*40 мм., 100*40 мм.). 2. Направляющий потолочный (размер – 27*28 мм.). 3. Стоечные (размеры – 50*50 мм., 75*50 мм., 100*50 мм.). 4. Потолочный (размер – 27*60 мм.). 5. Угловой. 6. Маячковый. 7. Сетчатый уголок.

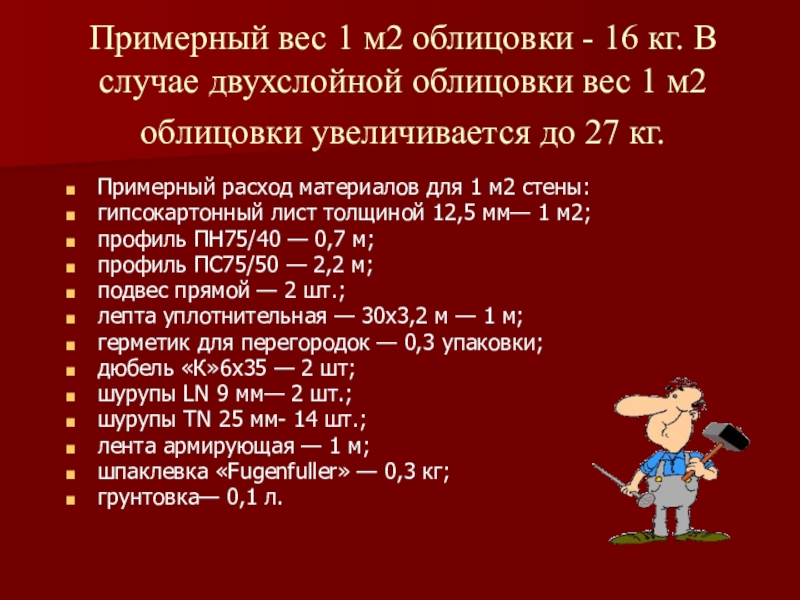

облицовки вес 1 м2 облицовки увеличивается до 27 кг.

Примерный расход материалов для 1 м2 стены:
гипсокартонный лист толщиной 12,5 мм— 1 м2;
профиль ПН75/40 — 0,7 м;
профиль ПС75/50 — 2,2 м;
подвес прямой — 2 шт.;
лепта уплотнительная — 30x3,2 м — 1 м;
герметик для перегородок — 0,3 упаковки;
дюбель «К»6x35 — 2 шт;
шурупы LN 9 мм— 2 шт.;
шурупы TN 25 мм- 14 шт.;
лента армирующая — 1 м;
шпаклевка «Fugenfuller» — 0,3 кг;
грунтовка— 0,1 л.

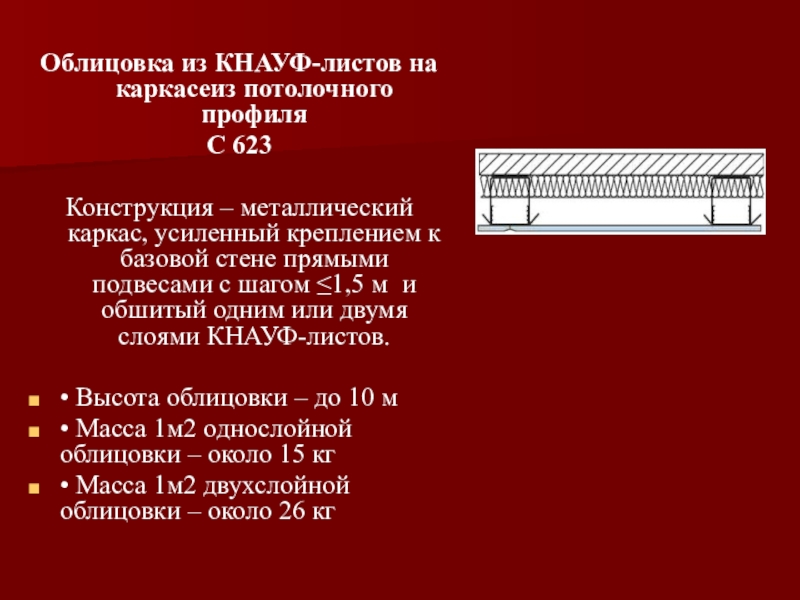

каркас, усиленный креплением к базовой стене прямыми подвесами с шагом ≤1,5 м и обшитый одним или двумя слоями КНАУФ-листов.

• Высота облицовки – до 10 м
• Масса 1м2 однослойной облицовки – около 15 кг
• Масса 1м2 двухслойной облицовки – около 26 кг

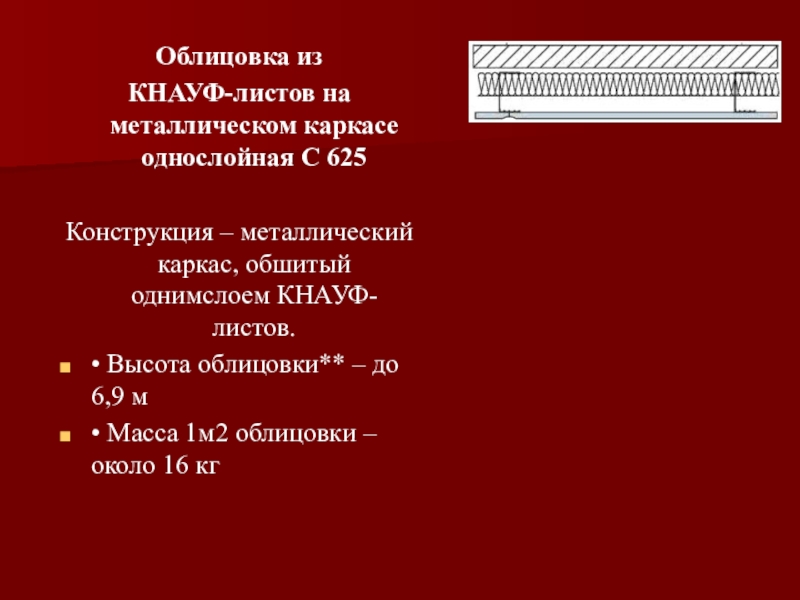

каркас, обшитый однимслоем КНАУФ-листов.
• Высота облицовки** – до 6,9 м
• Масса 1м2 облицовки – около 16 кг

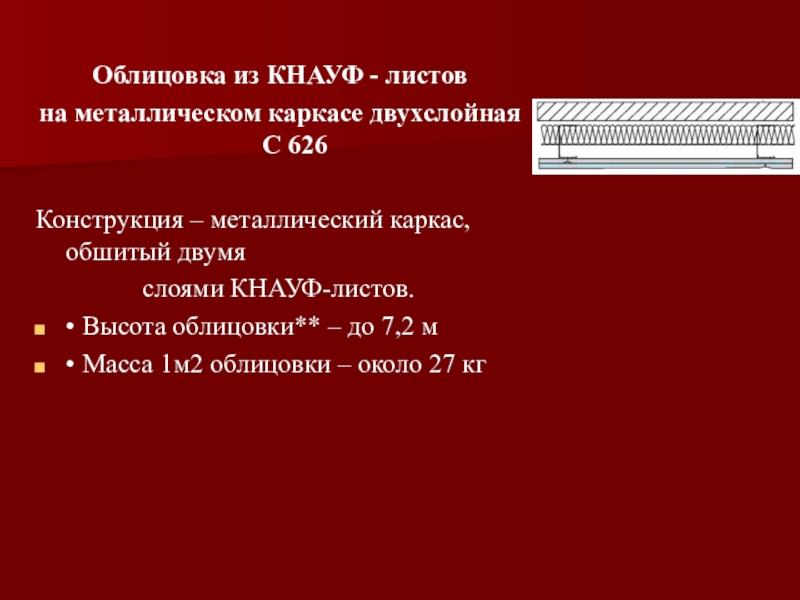

– металлический каркас, обшитый двумя
слоями КНАУФ-листов.
• Высота облицовки** – до 7,2 м
• Масса 1м2 облицовки – около 27 кг

двухслойная

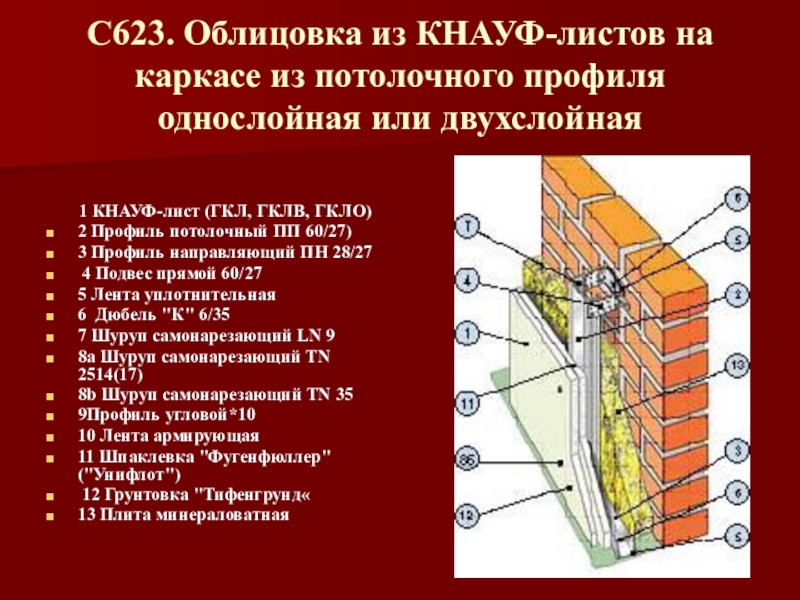

1 КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)
2 Профиль потолочный ПП 60/27)
3 Профиль направляющий ПН 28/27
4 Подвес прямой 60/27
5 Лента уплотнительная
6 Дюбель "К" 6/35
7 Шуруп самонарезающий LN 9
8а Шуруп самонарезающий TN 2514(17)
8b Шуруп самонарезающий TN 35
9Профиль угловой*10
10 Лента армирующая
11 Шпаклевка "Фугенфюллер" ("Унифлот")
12 Грунтовка "Тифенгрунд«
13 Плита минераловатная

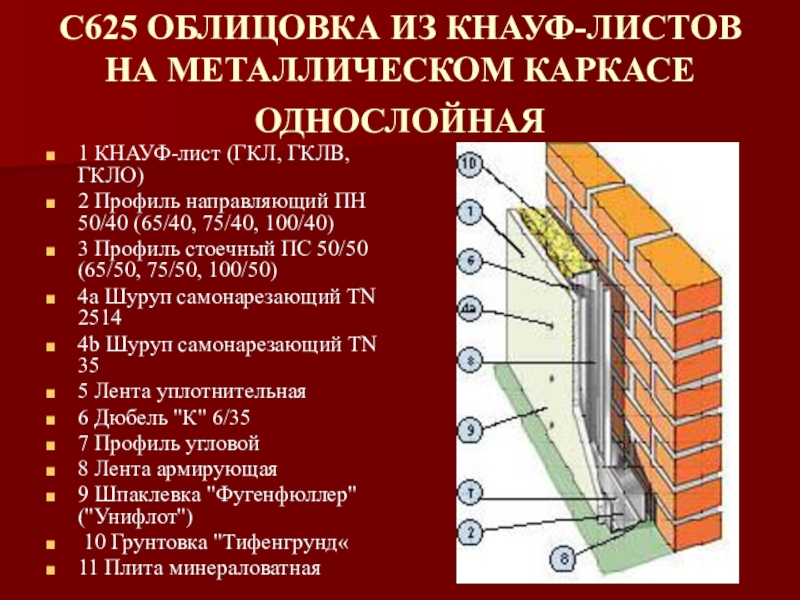

ГКЛВ, ГКЛО)
2 Профиль направляющий ПН 50/40 (65/40, 75/40, 100/40)
3 Профиль стоечный ПС 50/50 (65/50, 75/50, 100/50)
4a Шуруп самонарезающий TN 2514
4b Шуруп самонарезающий TN 35
5 Лента уплотнительная
6 Дюбель "К" 6/35
7 Профиль угловой
8 Лента армирующая
9 Шпаклевка "Фугенфюллер" ("Унифлот")
10 Грунтовка "Тифенгрунд«
11 Плита минераловатная

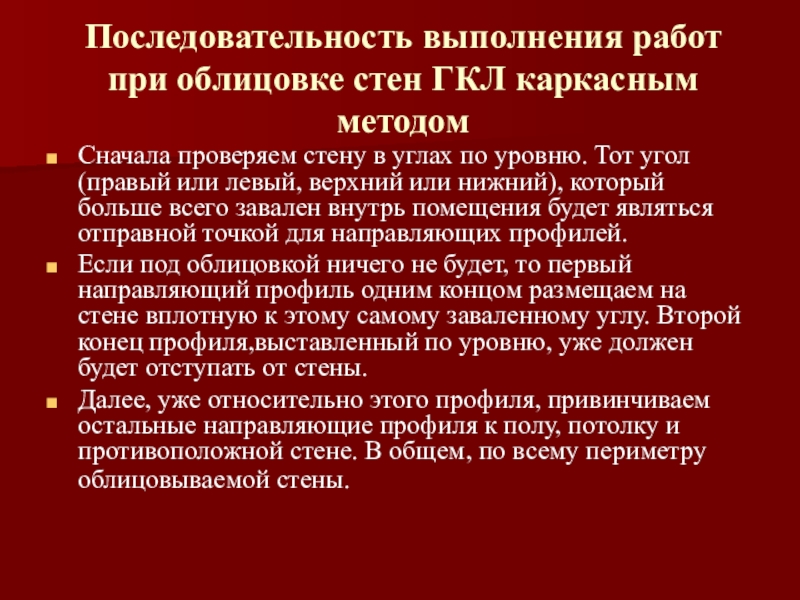

в углах по уровню. Тот угол (правый или левый, верхний или нижний), который больше всего завален внутрь помещения будет являться отправной точкой для направляющих профилей.
Если под облицовкой ничего не будет, то первый направляющий профиль одним концом размещаем на стене вплотную к этому самому заваленному углу. Второй конец профиля,выставленный по уровню, уже должен будет отступать от стены.
Далее, уже относительно этого профиля, привинчиваем остальные направляющие профиля к полу, потолку и противоположной стене. В общем, по всему периметру облицовываемой стены.

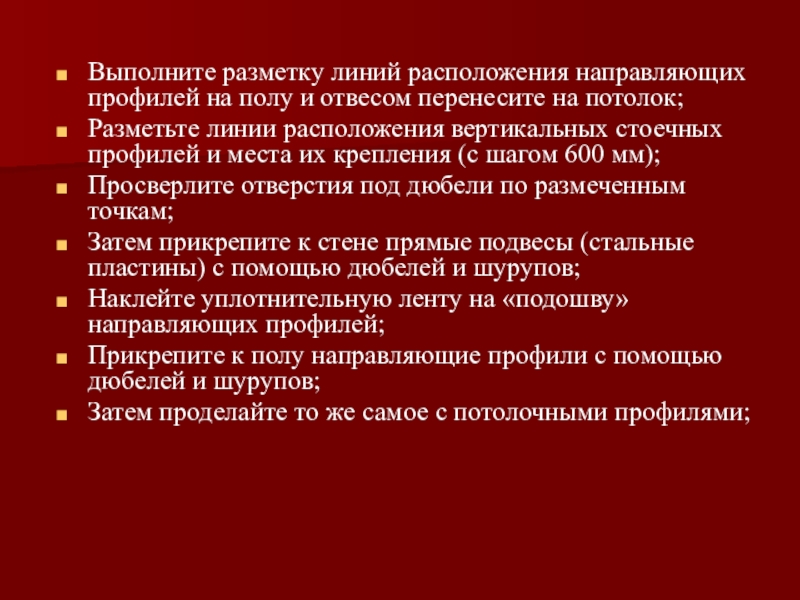

на потолок;
Разметьте линии расположения вертикальных стоечных профилей и места их крепления (с шагом 600 мм);
Просверлите отверстия под дюбели по размеченным точкам;
Затем прикрепите к стене прямые подвесы (стальные пластины) с помощью дюбелей и шурупов;
Наклейте уплотнительную ленту на «подошву» направляющих профилей;
Прикрепите к полу направляющие профили с помощью дюбелей и шурупов;
Затем проделайте то же самое с потолочными профилями;

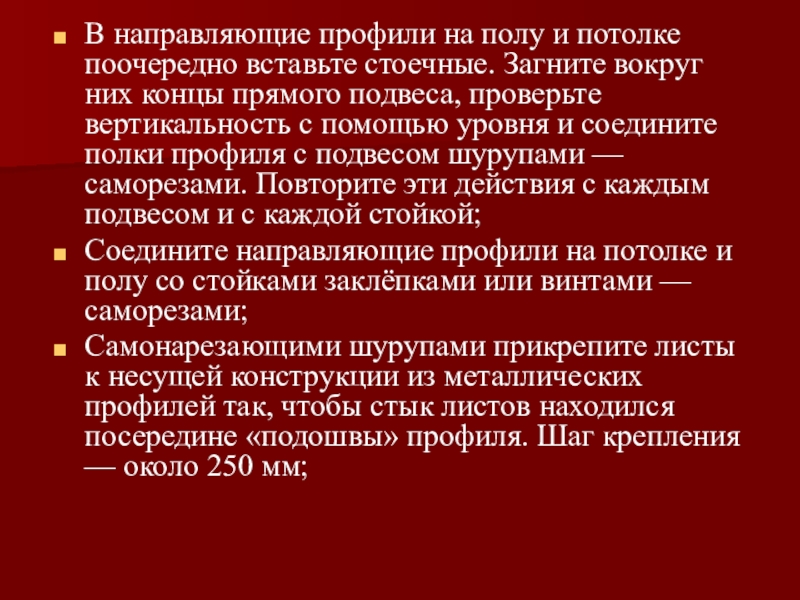

вокруг них концы прямого подвеса, проверьте вертикальность с помощью уровня и соедините полки профиля с подвесом шурупами — саморезами. Повторите эти действия с каждым подвесом и с каждой стойкой;
Соедините направляющие профили на потолке и полу со стойками заклёпками или винтами — саморезами;
Самонарезающими шурупами прикрепите листы к несущей конструкции из металлических профилей так, чтобы стык листов находился посередине «подошвы» профиля. Шаг крепления — около 250 мм;

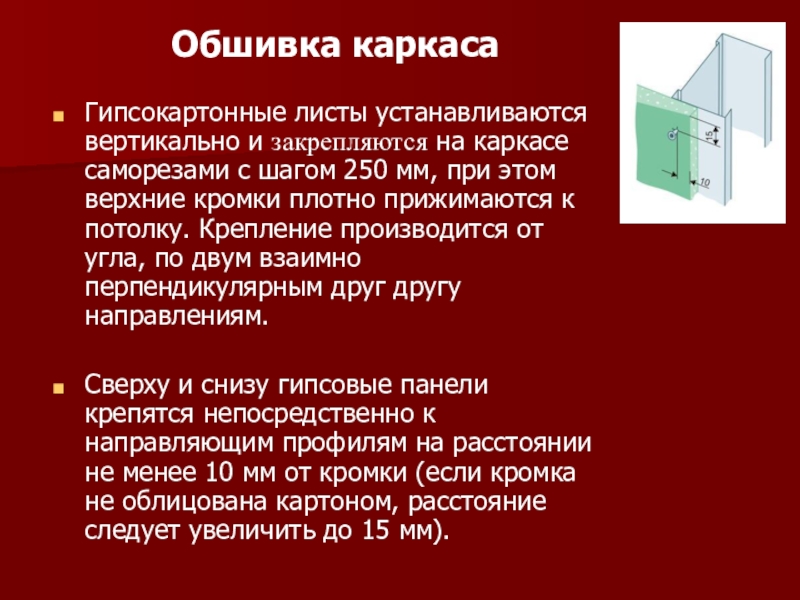

с шагом 250 мм, при этом верхние кромки плотно прижимаются к потолку. Крепление производится от угла, по двум взаимно перпендикулярным друг другу направлениям.

Сверху и снизу гипсовые панели крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки (если кромка не облицована картоном, расстояние следует увеличить до 15 мм).

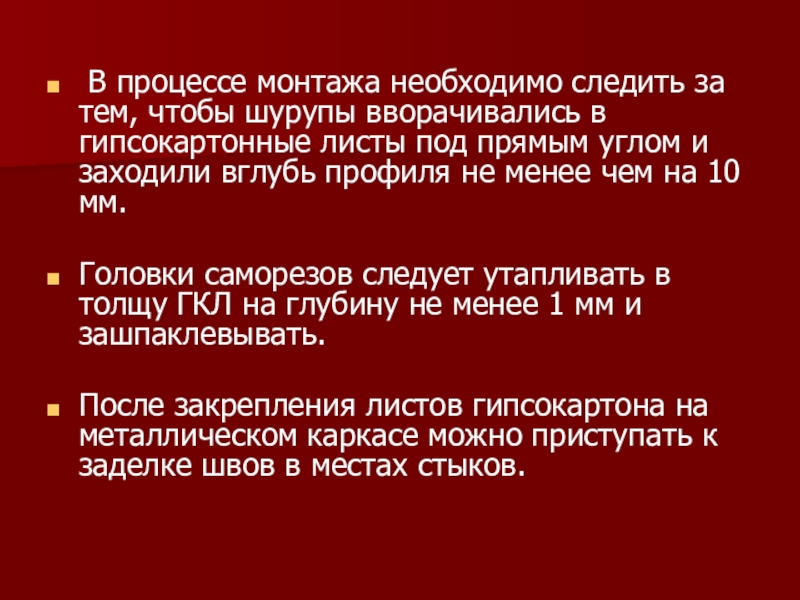

в гипсокартонные листы под прямым углом и заходили вглубь профиля не менее чем на 10 мм.

Головки саморезов следует утапливать в толщу ГКЛ на глубину не менее 1 мм и зашпаклевывать.

После закрепления листов гипсокартона на металлическом каркасе можно приступать к заделке швов в местах стыков.

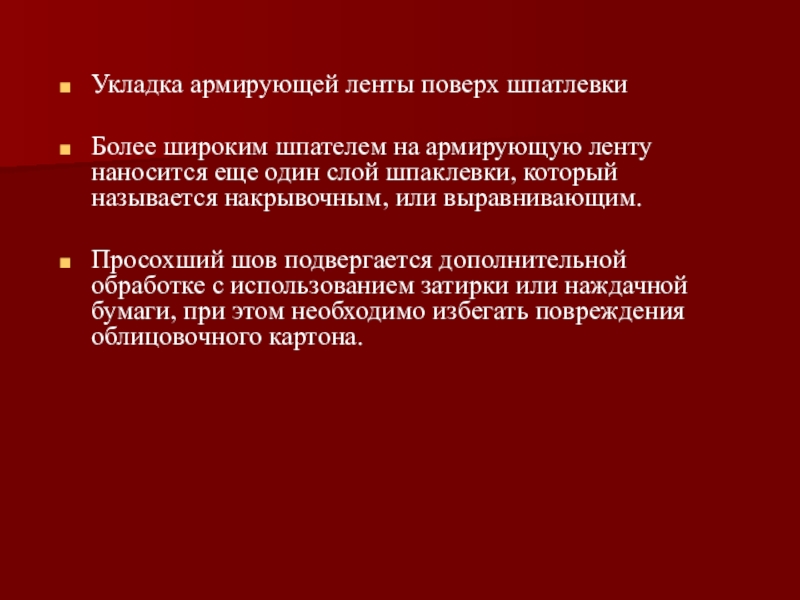

еще один слой шпаклевки, который называется накрывочным, или выравнивающим.

Просохший шов подвергается дополнительной обработке с использованием затирки или наждачной бумаги, при этом необходимо избегать повреждения облицовочного картона.

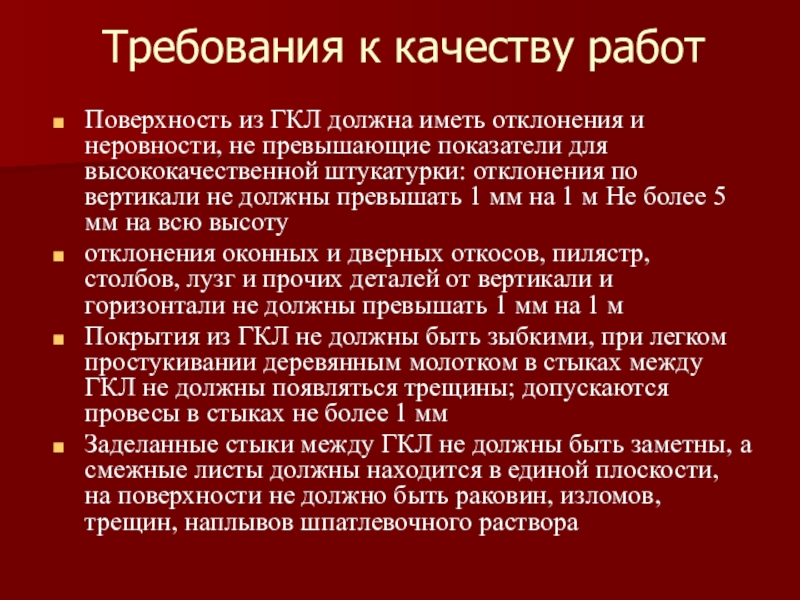

не превышающие показатели для высококачественной штукатурки: отклонения по вертикали не должны превышать 1 мм на 1 м Не более 5 мм на всю высоту
отклонения оконных и дверных откосов, пилястр, столбов, лузг и прочих деталей от вертикали и горизонтали не должны превышать 1 мм на 1 м
Покрытия из ГКЛ не должны быть зыбкими, при легком простукивании деревянным молотком в стыках между ГКЛ не должны появляться трещины; допускаются провесы в стыках не более 1 мм
Заделанные стыки между ГКЛ не должны быть заметны, а смежные листы должны находится в единой плоскости, на поверхности не должно быть раковин, изломов, трещин, наплывов шпатлевочного раствора

исправность средств индивидуальной защиты.
Осмотреть и проверить электроинструмент на холостом ходу.При обнаружении неисправности работу с электроинструментом прекратить и сообщить об этом мастеру или производителю работ.
При устройстве облицовки стен листовыми материалами или панелями запрещается:
работать электроинструментом с приставных лестниц;
передавать электроинструмент другим лицам;
разбирать и производить самим ремонт электроинструмента;
держаться при работе за питающий электропровод;
оставлять без надзора электроинструмент, присоединенный к электросети.
Работающие в помещениях должны быть защищены от сквозняков, пыли, вредных паров и газов

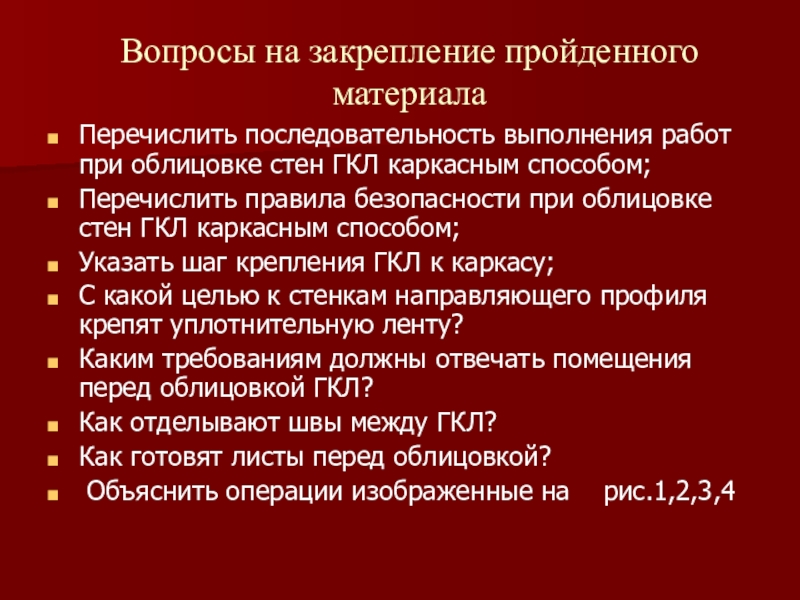

ГКЛ каркасным способом;
Перечислить правила безопасности при облицовке стен ГКЛ каркасным способом;
Указать шаг крепления ГКЛ к каркасу;
С какой целью к стенкам направляющего профиля крепят уплотнительную ленту?
Каким требованиям должны отвечать помещения перед облицовкой ГКЛ?
Как отделывают швы между ГКЛ?
Как готовят листы перед облицовкой?

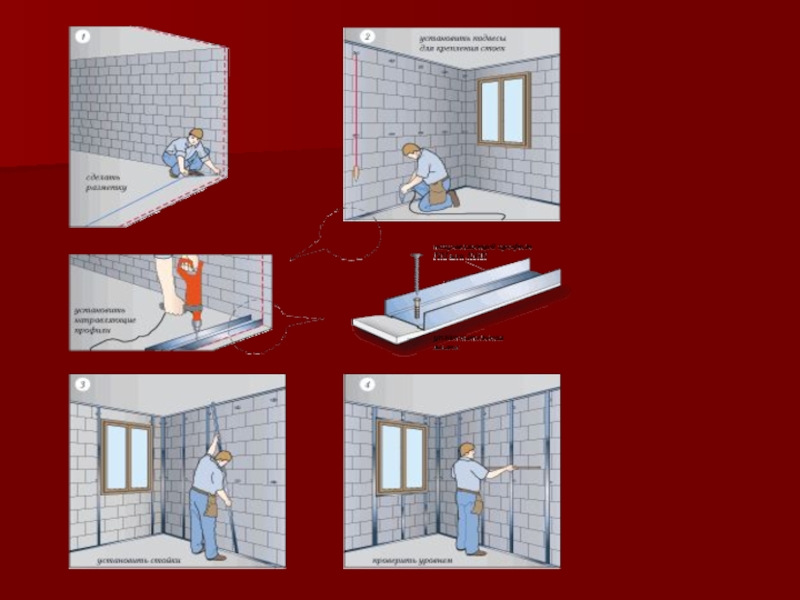

Объяснить операции изображенные на рис.1,2,3,4
