Презентация, доклад по ИТ Особенности проектирования типовых и групповых ТП в САПР ТП Вертикаль

процессов»


Дисциплина: «Информационные технологии в профессиональной деятельности»









редактирования
ТТП/ГТП

Редактирование общих данных
ТТП/ГТП

Редактирование ЕТП

Возможности при
редактировании ЕТП

Особенности формирования
Технологической документации для ТТП/ГТП

предмета производства

Технологический процесс

Групповой технологический процесс (ГТП) – это технологический процесс изготовления группы изделий с разными конструктивными, но общими технологическими признаками.

Типовой технологический процесс (ТТП) – это технологический процесс изготовления группы изделий с общими конструктивными и технологическими признаками.

Понятие технологического процесса (ТП)

активного режима сводится к разработке ТП (на абстрактную или
реальную ДСЕ)

Работа с ТТП/ГТП

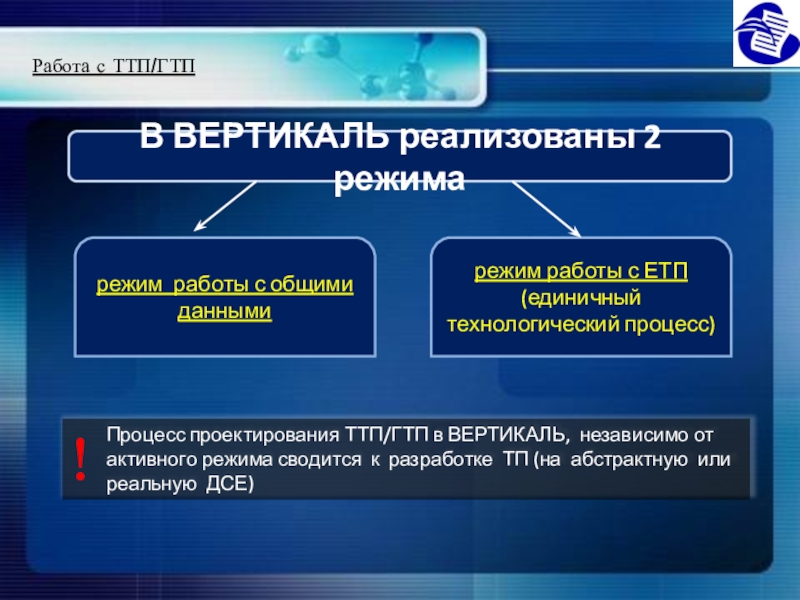

В ВЕРТИКАЛЬ реализованы 2 режима

режим работы с общими данными

режим работы с ЕТП (единичный технологический процесс)

!

на инструментальной панели).

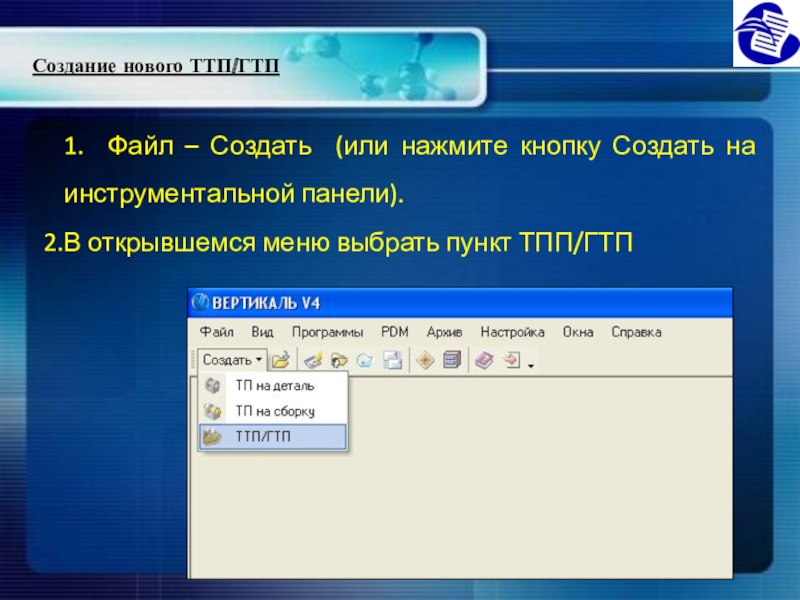

В открывшемся меню выбрать пункт ТПП/ГТП

соответствующем общим данным ТТП/ГТП.

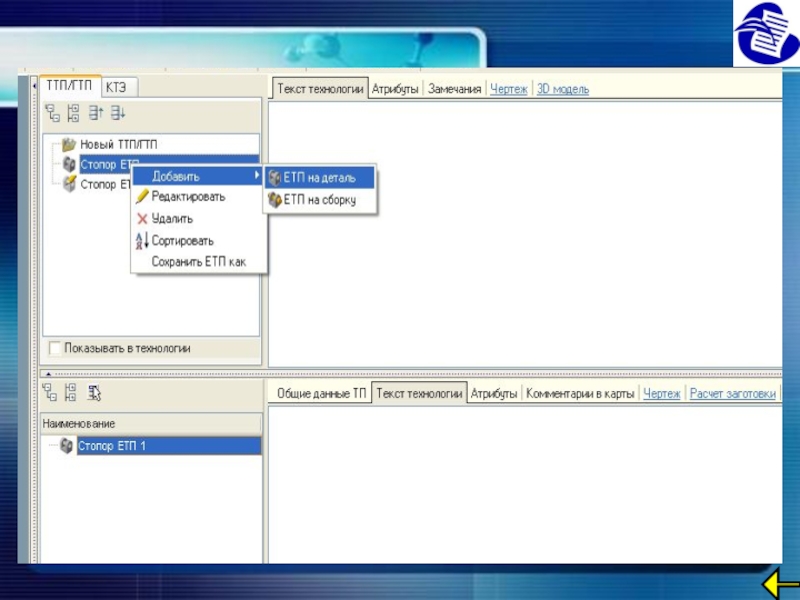

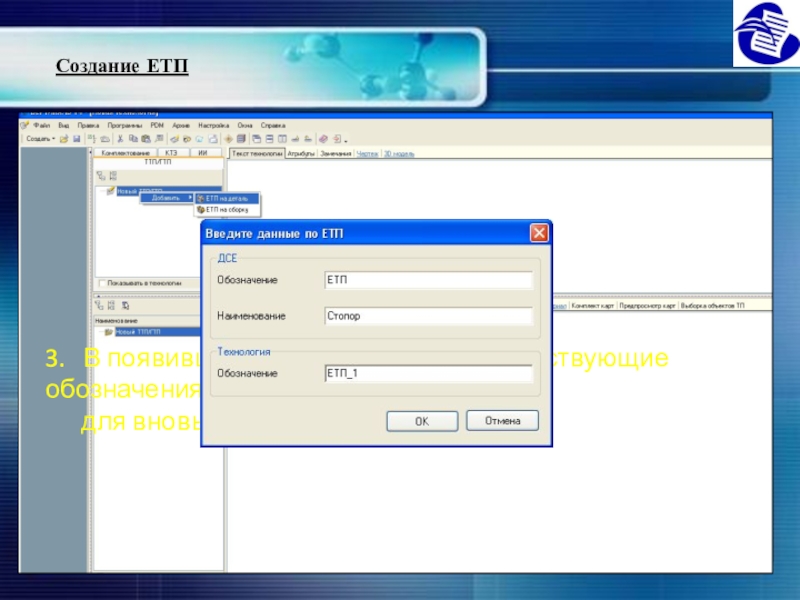

В появившемся контекстном меню выберите Добавить – ЕТП на деталь (либо ЕТП на сборку).

3. В появившемся окне введите соответствующие обозначения
для вновь созданного ЕТП.

или один из ЕТП( в дереве ТТП/ГТП элемент, находящийся в режиме редактирования помечается специальным маркером.)

Для взятия соответствующего элемента на редактирование :

Щелкните ПКМ на элементе дерева ТТП/ГТП

2. В появившемся контекстном меню выберете пункт Редактировать. (при этом выбранный элемент будет помечен маркером)

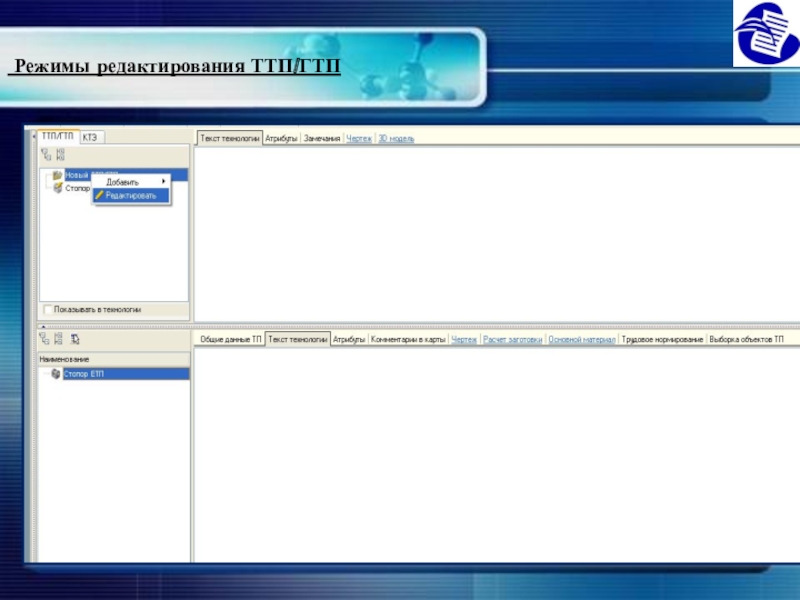

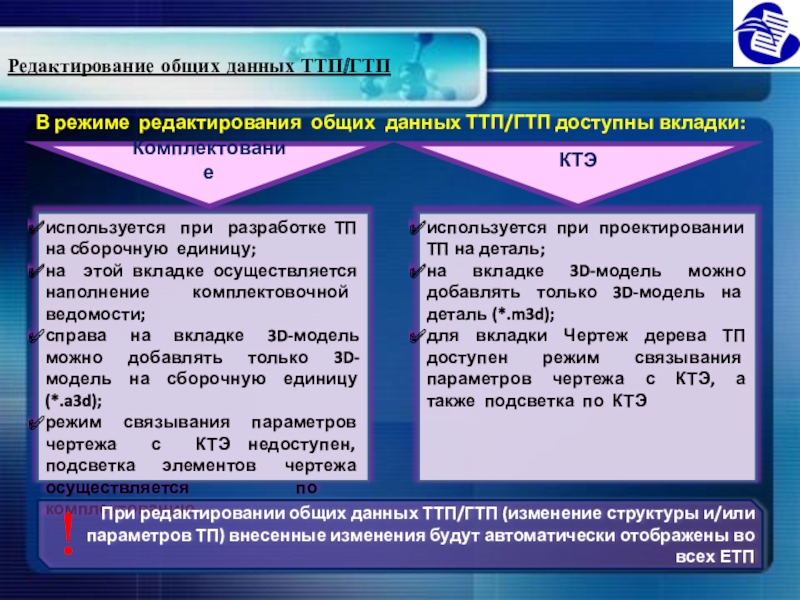

вкладки:

Комплектование

КТЭ

используется при разработке ТП на сборочную единицу;
на этой вкладке осуществляется наполнение комплектовочной ведомости;
справа на вкладке 3D-модель можно добавлять только 3D-модель на сборочную единицу (*.a3d);
режим связывания параметров чертежа с КТЭ недоступен, подсветка элементов чертежа осуществляется по комплектованию

используется при проектировании ТП на деталь;
на вкладке 3D-модель можно добавлять только 3D-модель на деталь (*.m3d);
для вкладки Чертеж дерева ТП доступен режим связывания параметров чертежа с КТЭ, а также подсветка по КТЭ

При редактировании общих данных ТТП/ГТП (изменение структуры и/или
параметров ТП) внесенные изменения будут автоматически отображены во всех ЕТП

!

ТП: Операция, Переход, Параметр перехода;

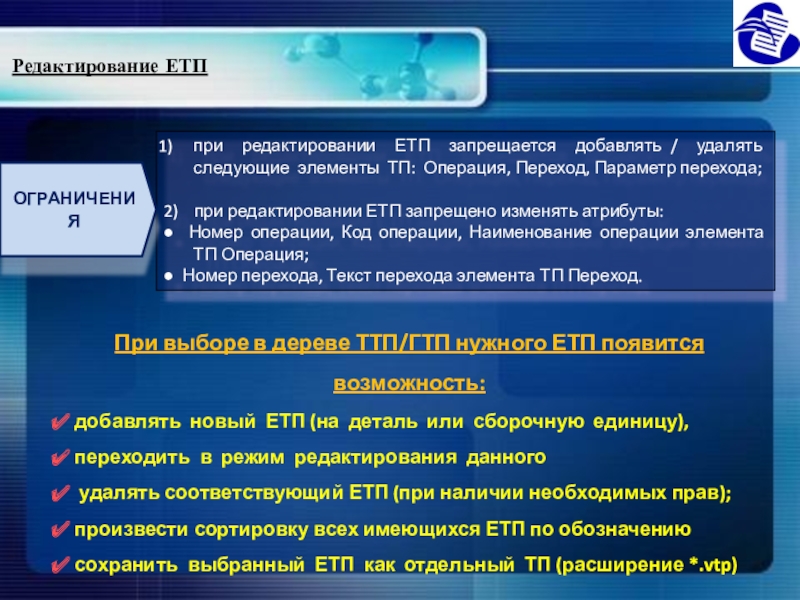

2) при редактировании ЕТП запрещено изменять атрибуты:
● Номер операции, Код операции, Наименование операции элемента ТП Операция;
● Номер перехода, Текст перехода элемента ТП Переход.

ОГРАНИЧЕНИЯ

При выборе в дереве ТТП/ГТП нужного ЕТП появится возможность:
добавлять новый ЕТП (на деталь или сборочную единицу),
переходить в режим редактирования данного
удалять соответствующий ЕТП (при наличии необходимых прав);
произвести сортировку всех имеющихся ЕТП по обозначению
сохранить выбранный ЕТП как отдельный ТП (расширение *.vtp)

его редактирования, выбрав в контекстном меню команду Редактировать

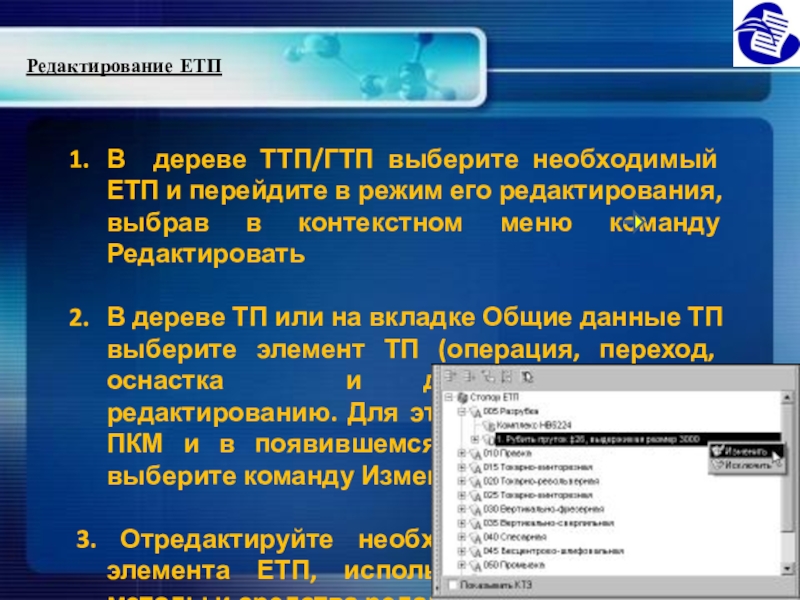

В дереве ТП или на вкладке Общие данные ТП выберите элемент ТП (операция, переход, оснастка и др.), подлежащий редактированию. Для этого щелкните на нем ПКМ и в появившемся контекстном меню выберите команду Изменить

3. Отредактируйте необходимые параметры элемента ЕТП, используя стандартные методы и средства редактирования ТП.

техпроцесса части общих данных;

если в процессе разработки ЕТП какие-либо элементы ТП или их атрибуты были отредактированы (изменены, исключены, добавлены), можно отменить эти изменения

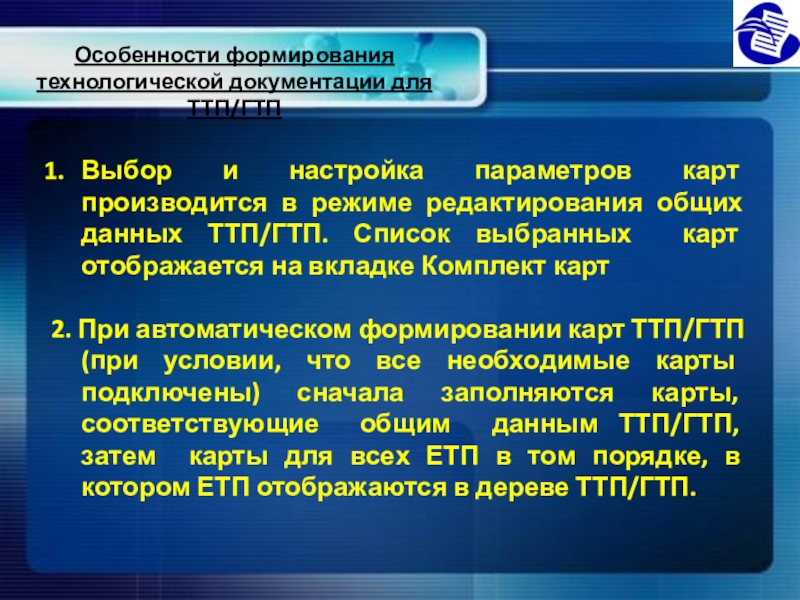

производится в режиме редактирования общих данных ТТП/ГТП. Список выбранных карт отображается на вкладке Комплект карт

2. При автоматическом формировании карт ТТП/ГТП (при условии, что все необходимые карты подключены) сначала заполняются карты, соответствующие общим данным ТТП/ГТП, затем карты для всех ЕТП в том порядке, в котором ЕТП отображаются в дереве ТТП/ГТП.
