Презентация, доклад по инженерной графике Спецификация
Содержание
- 1. Презентация по инженерной графике Спецификация
- 2. Спецификация составляется в табличной форме на отдельных
- 3. Спецификация относится к текстовым конструкторским документам и
- 4. Заполняют спецификацию сверху вниз. Разделы спецификации располагаются
- 5. Слайд 5
- 6. В спецификацию для учебных сборочных чертежей, как правило, входят следующие разделы (рисунок 189):1. Документация;2. Сборочные единицы;3. Детали;4. Стандартные изделия;5. Материалы.
- 7. Наименование каждого раздела указывается в виде заголовка
- 8. 3. В раздел «Стандартные изделия» записывают стандартные
- 9. Графы спецификации заполняют следующим образом. В графе
- 10. Наименование деталей, как правило, однословное. Если же

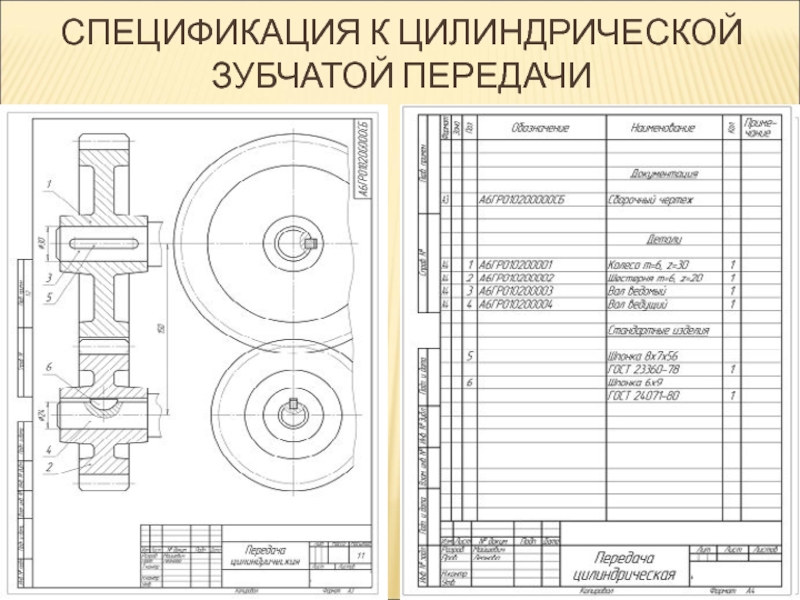

- 11. СПЕЦИФИКАЦИЯ К ЦИЛИНДРИЧЕСКОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ
Спецификация составляется в табличной форме на отдельных листах формата А4 (297 х 210) на каждую сборочную единицу.
Слайд 1СПЕЦИФИКАЦИЯ
Форма и порядок выполнения спецификации определяется
ГОСТ 2.108—68.
Спецификацией называется графический конструкторский

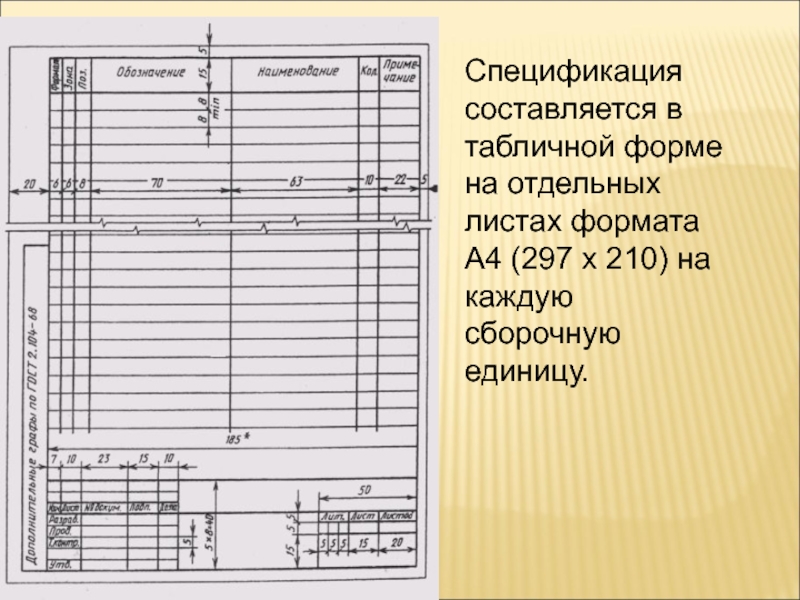

Слайд 2Спецификация составляется в табличной форме на отдельных листах формата А4 (297
х 210) на каждую сборочную единицу.
Слайд 3Спецификация относится к текстовым конструкторским документам и заполняется в соответствии с
ГОСТ 2.106-96 «Текстовые документы».
Первый лист спецификации имеет основную надпись (ГОСТ 2.104-2006) по форме 2, а последующие листы - по форме 2а.
Спецификация состоит из разделов, которые располагаются в следующей последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты. Наличие их определяется составом изделия.
Первый лист спецификации имеет основную надпись (ГОСТ 2.104-2006) по форме 2, а последующие листы - по форме 2а.
Спецификация состоит из разделов, которые располагаются в следующей последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты. Наличие их определяется составом изделия.

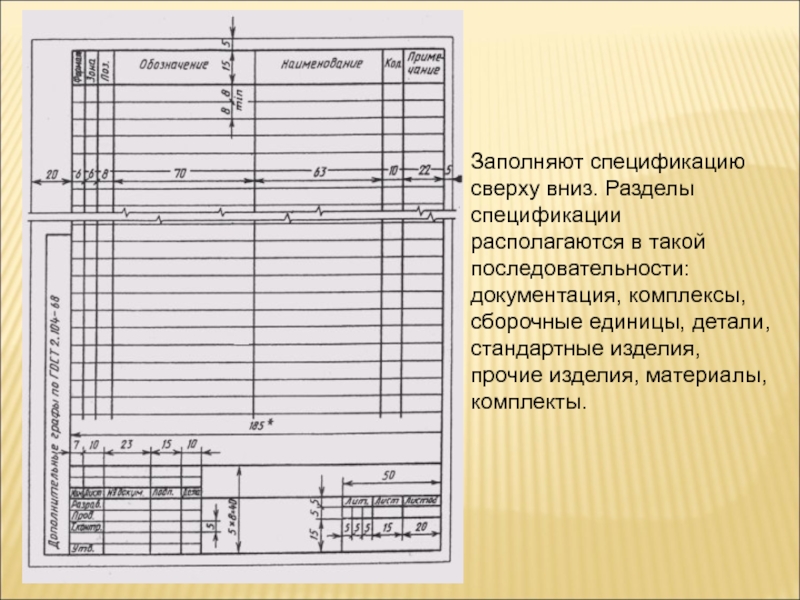

Слайд 4Заполняют спецификацию сверху вниз. Разделы спецификации располагаются в такой последовательности: документация,
комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

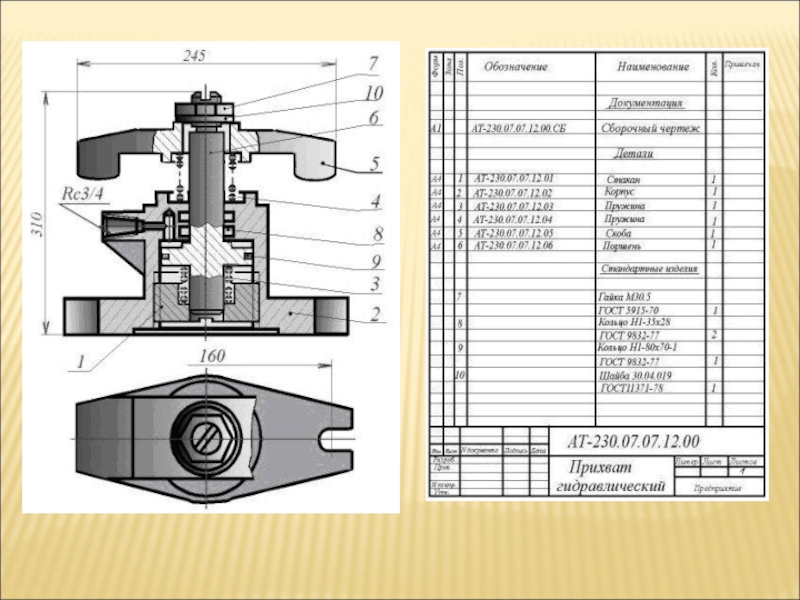

Слайд 6В спецификацию для учебных сборочных чертежей, как правило, входят следующие разделы
(рисунок 189):
1. Документация;
2. Сборочные единицы;
3. Детали;
4. Стандартные изделия;
5. Материалы.
1. Документация;
2. Сборочные единицы;
3. Детали;
4. Стандартные изделия;
5. Материалы.
Слайд 7Наименование каждого раздела указывается в виде заголовка в графе «Наименование» и
подчеркивается тонкой линией. Ниже каждого заголовка оставляется одна свободная строка, выше - не менее одной свободной строки.
1. В раздел «Документация» вносят конструкторские документы на сборочную единицу. В этот раздел в учебных чертежах вписывают «Сборочный чертеж».
2. В разделы «Сборочные единицы» и «Детали» вносят те составные части сборочной единицы, которые непосредственно входят в нее. В каждом из этих разделов составные части записывают по их наименованию.
1. В раздел «Документация» вносят конструкторские документы на сборочную единицу. В этот раздел в учебных чертежах вписывают «Сборочный чертеж».
2. В разделы «Сборочные единицы» и «Детали» вносят те составные части сборочной единицы, которые непосредственно входят в нее. В каждом из этих разделов составные части записывают по их наименованию.
Слайд 83. В раздел «Стандартные изделия» записывают стандартные изделия. Запись производят в
алфавитном порядке наименований изделий, в порядке возрастания основных параметров или размеров изделия.
4. В раздел «Материалы» вносят все материалы, непосредственно входящие в сборочную единицу. Материалы записывают по видам и в последовательности, указанным в ГОСТ 2.106-96. Материалы записывают в алфавитном порядке наименований материалов.
4. В раздел «Материалы» вносят все материалы, непосредственно входящие в сборочную единицу. Материалы записывают по видам и в последовательности, указанным в ГОСТ 2.106-96. Материалы записывают в алфавитном порядке наименований материалов.

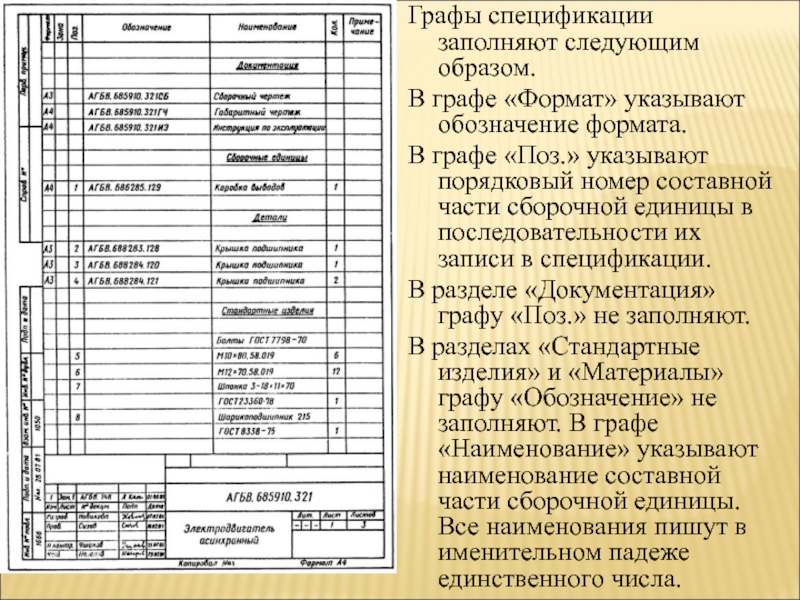

Слайд 9Графы спецификации заполняют следующим образом.
В графе «Формат» указывают обозначение формата.
В графе «Поз.» указывают порядковый номер составной части сборочной единицы в последовательности их записи в спецификации.
В разделе «Документация» графу «Поз.» не заполняют.
В разделах «Стандартные изделия» и «Материалы» графу «Обозначение» не заполняют. В графе «Наименование» указывают наименование составной части сборочной единицы. Все наименования пишут в именительном падеже единственного числа.

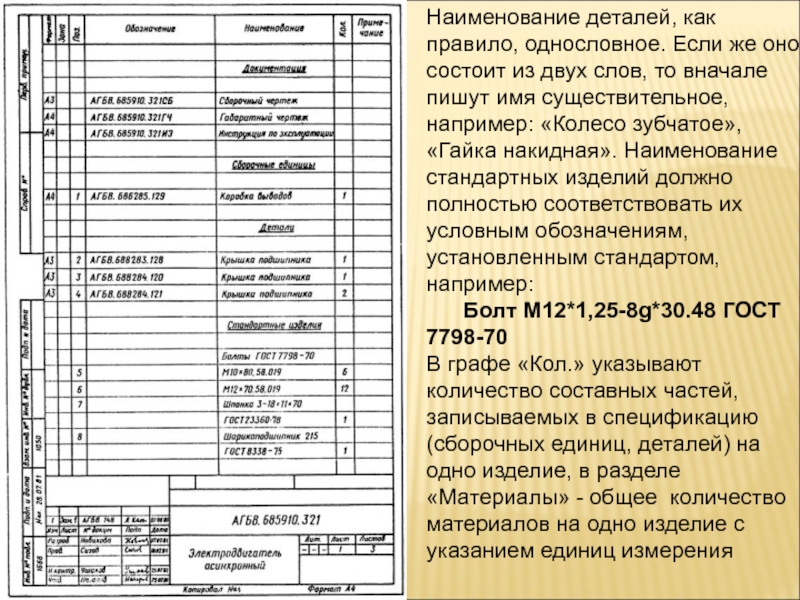

Слайд 10Наименование деталей, как правило, однословное. Если же оно состоит из двух
слов, то вначале пишут имя существительное, например: «Колесо зубчатое», «Гайка накидная». Наименование стандартных изделий должно полностью соответствовать их условным обозначениям, установленным стандартом, например:
Болт М12*1,25-8g*30.48 ГОСТ 7798-70
В графе «Кол.» указывают количество составных частей, записываемых в спецификацию (сборочных единиц, деталей) на одно изделие, в разделе «Материалы» - общее количество материалов на одно изделие с указанием единиц измерения
Болт М12*1,25-8g*30.48 ГОСТ 7798-70
В графе «Кол.» указывают количество составных частей, записываемых в спецификацию (сборочных единиц, деталей) на одно изделие, в разделе «Материалы» - общее количество материалов на одно изделие с указанием единиц измерения
