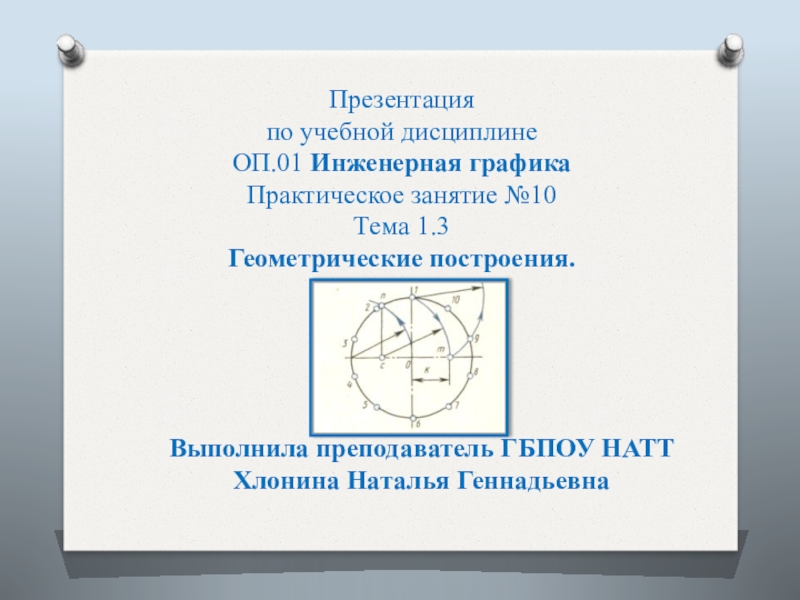

Презентация, доклад по инженерной графике по теме Геометрические построения

графика Практическое занятие №10 Тема 1.3
Геометрические построения.

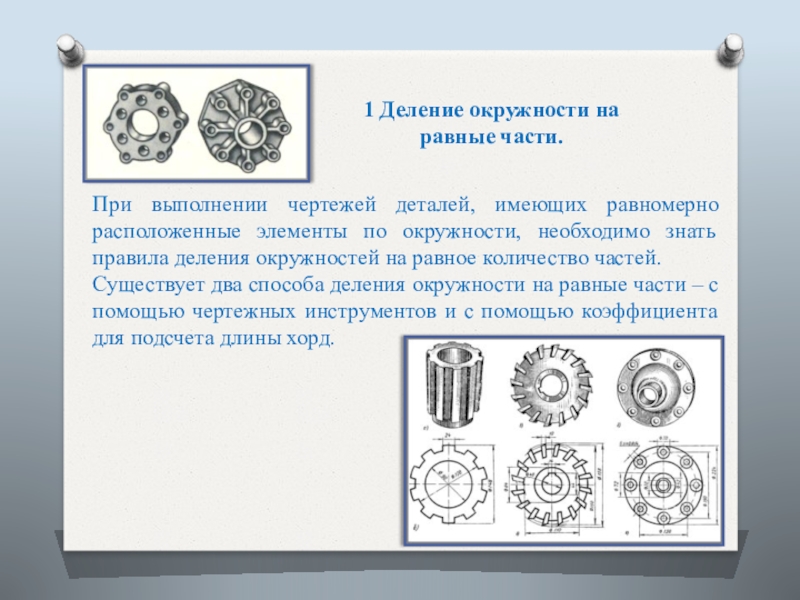

равномерно расположенные элементы по окружности, необходимо знать правила деления окружностей на равное количество частей.
Существует два способа деления окружности на равные части – с помощью чертежных инструментов и с помощью коэффициента для подсчета длины хорд.

помощью циркуля.

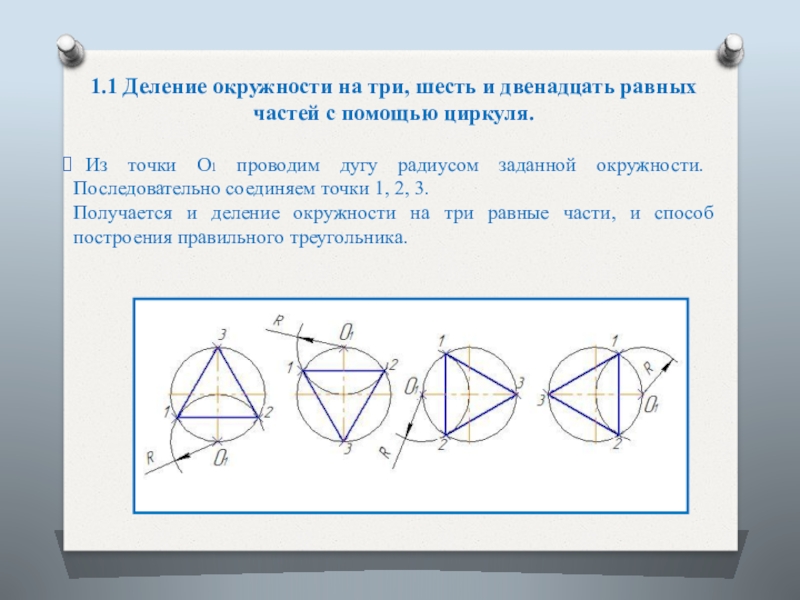

Из точки О1 проводим дугу радиусом заданной окружности. Последовательно соединяем точки 1, 2, 3.
Получается и деление окружности на три равные части, и способ построения правильного треугольника.

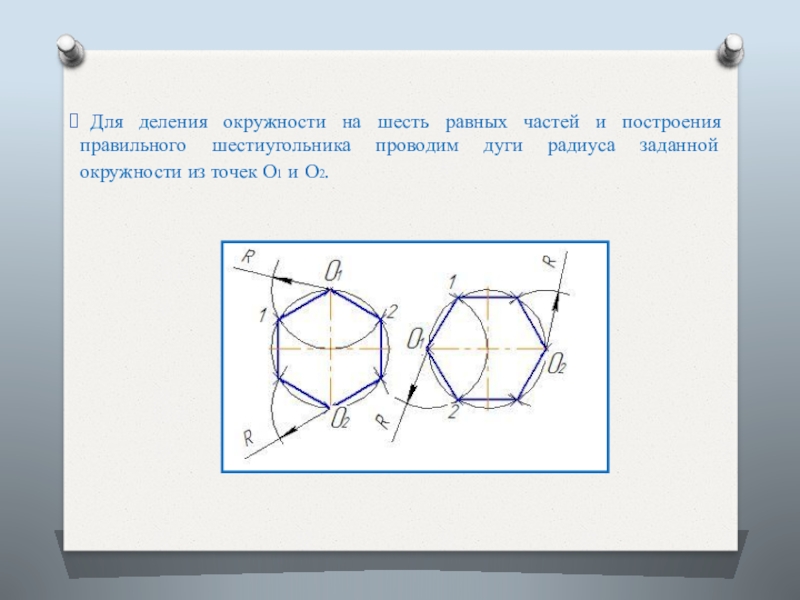

шестиугольника проводим дуги радиуса заданной окружности из точек О1 и О2.

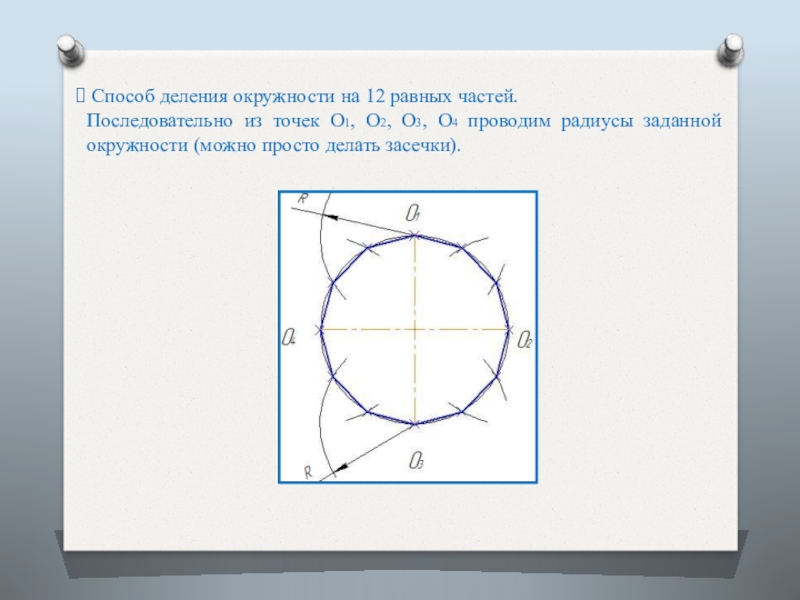

О1, О2, О3, О4 проводим радиусы заданной окружности (можно просто делать засечки).

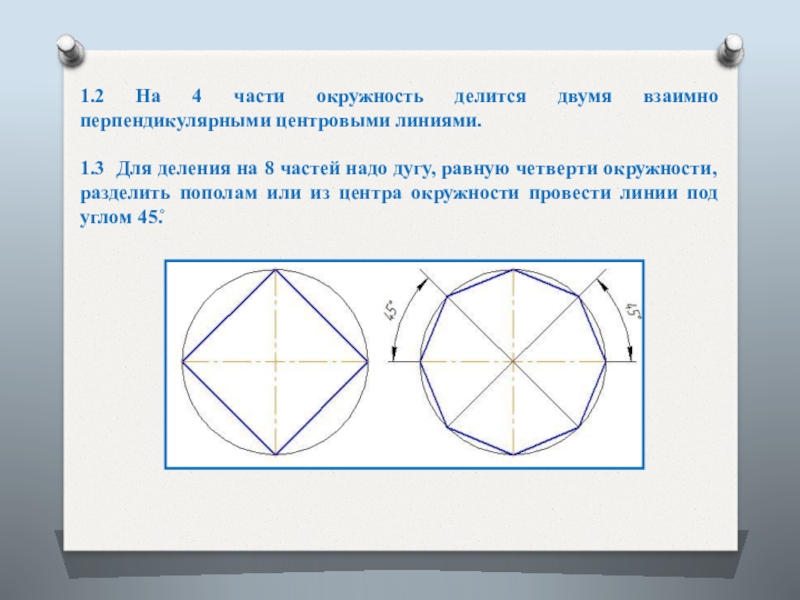

1.3 Для деления на 8 частей надо дугу, равную четверти окружности, разделить пополам или из центра окружности провести линии под углом 45.̊

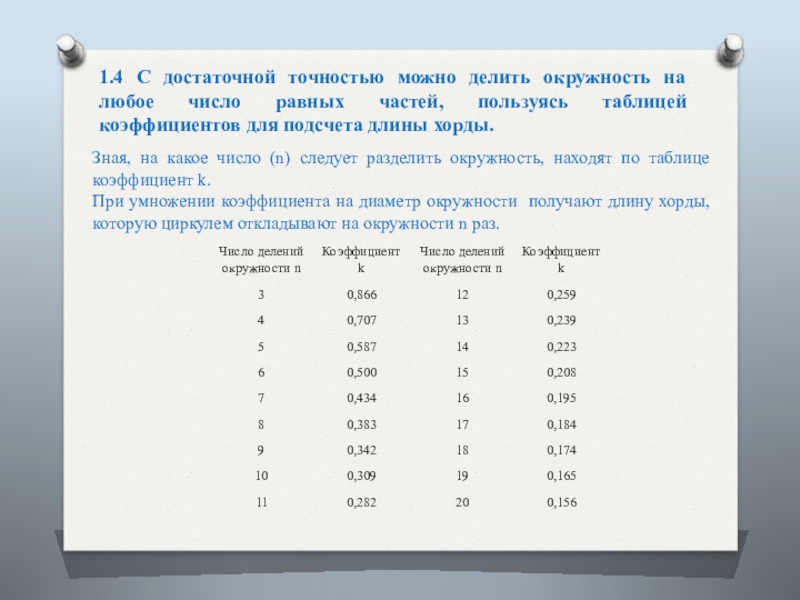

частей, пользуясь таблицей коэффициентов для подсчета длины хорды.

Зная, на какое число (n) следует разделить окружность, находят по таблице коэффициент k.
При умножении коэффициента на диаметр окружности получают длину хорды, которую циркулем откладывают на окружности n раз.

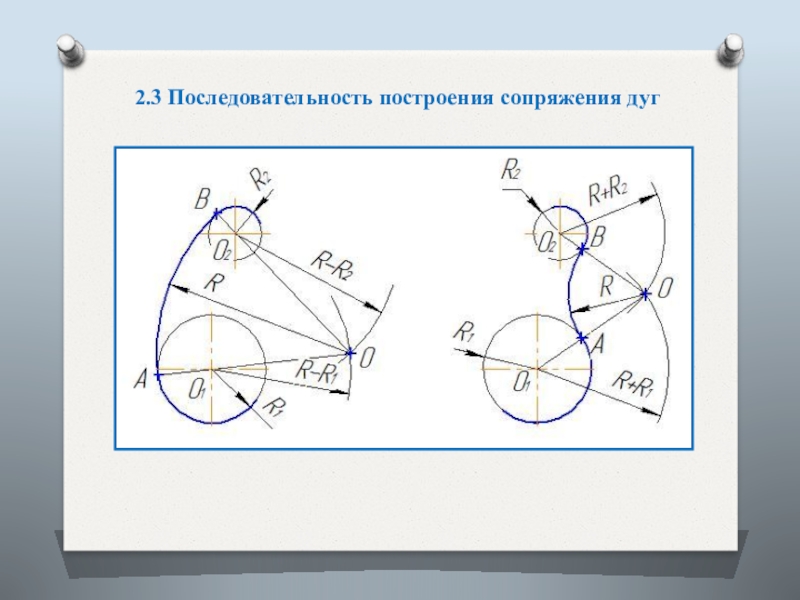

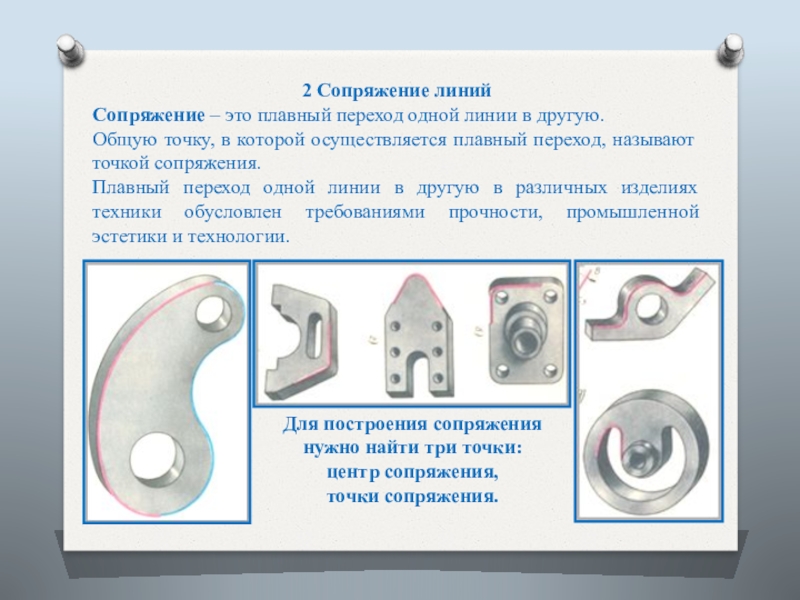

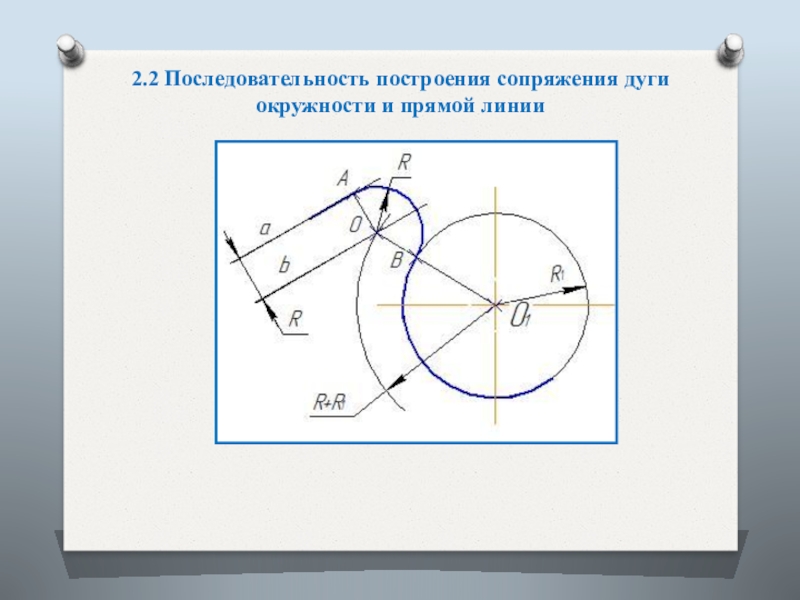

Общую точку, в которой осуществляется плавный переход, называют точкой сопряжения.
Плавный переход одной линии в другую в различных изделиях техники обусловлен требованиями прочности, промышленной эстетики и технологии.

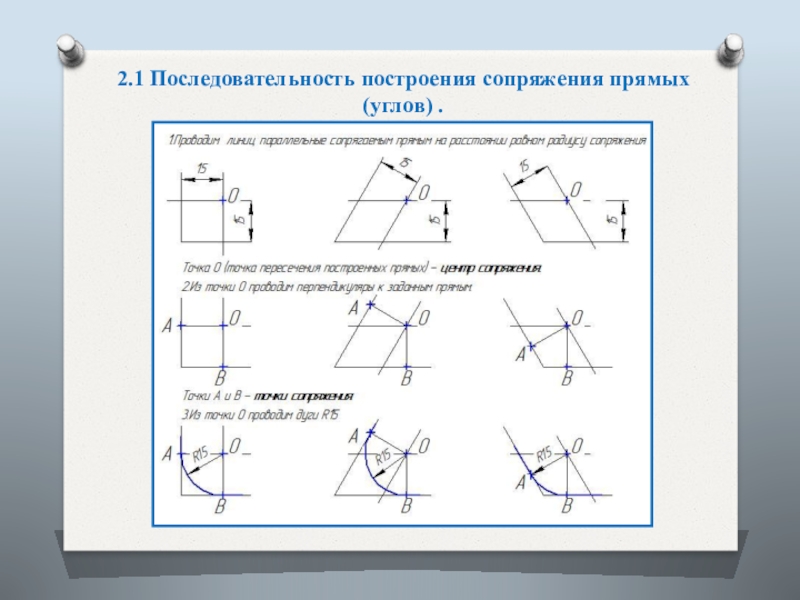

Для построения сопряжения нужно найти три точки:
центр сопряжения,
точки сопряжения.

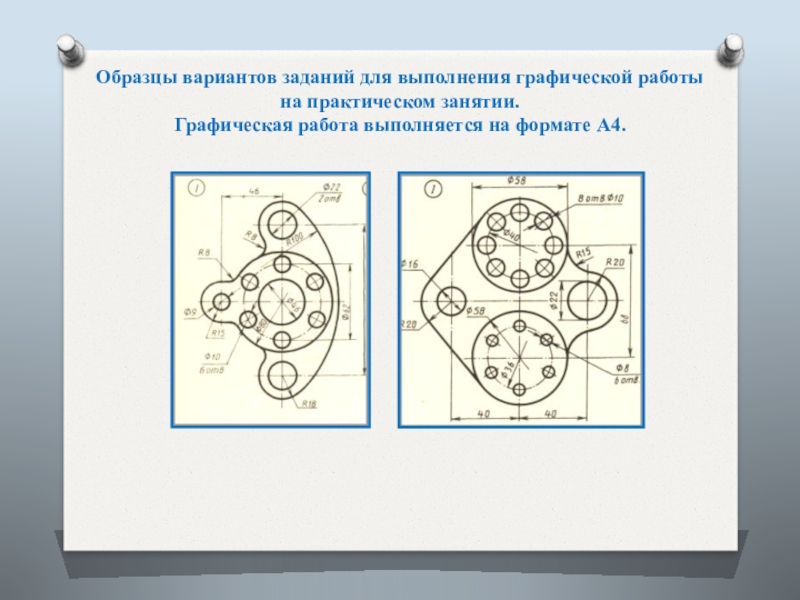

работа выполняется на формате А4.
