Презентация, доклад по инженерной графике по теме Нанесение размеров
Содержание
- 1. Презентация по инженерной графике по теме Нанесение размеров
- 2. Масштабы изображений и их обозначения на чертеже
- 3. При любом масштабе на чертеже указывают истинные
- 4. Правила нанесения размеров на чертежах устанавливает ГОСТ

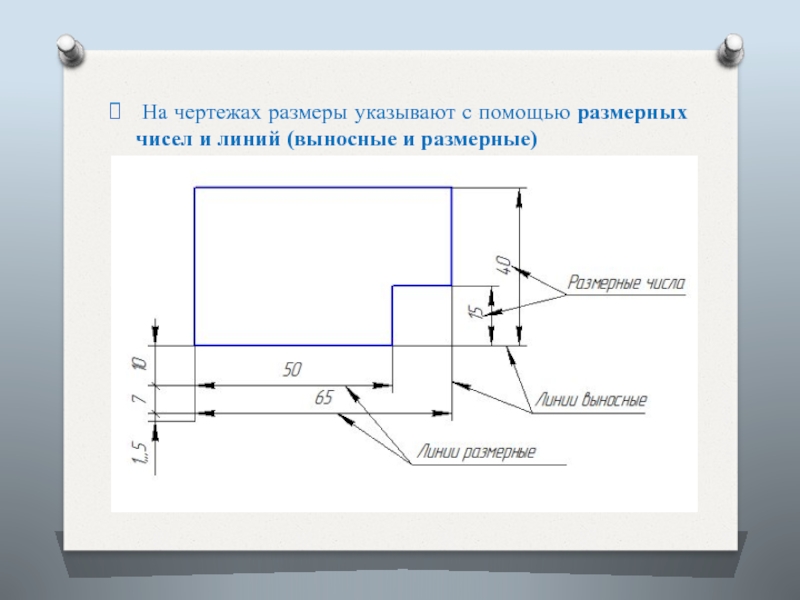

- 5. На чертежах размеры указывают с помощью размерных чисел и линий (выносные и размерные)
- 6. Размерные линии заканчиваются стрелками. Стрелки на одном
- 7. При недостатке места для стрелок на размерных
- 8. При нанесении размера угла размерную линию проводят
- 9. Размерные числа располагаются над размерной линией, параллельно
- 10. 2 Знаки, применяемые при нанесении размеровПри указании
- 11. При нанесении размера радиуса перед размерным числом
- 12. Перед размерным числом, определяющим конусность, ставят знак,
- 13. Толщину плоской листовой детали принято указывать рядом

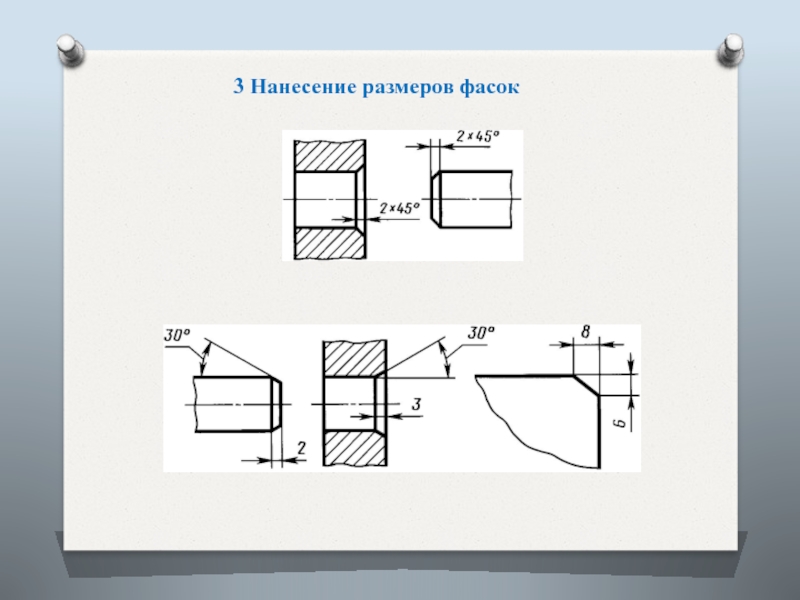

- 14. 3 Нанесение размеров фасок
- 15. 4 Размеры одинаковых элементовРазмеры нескольких одинаковых элементов

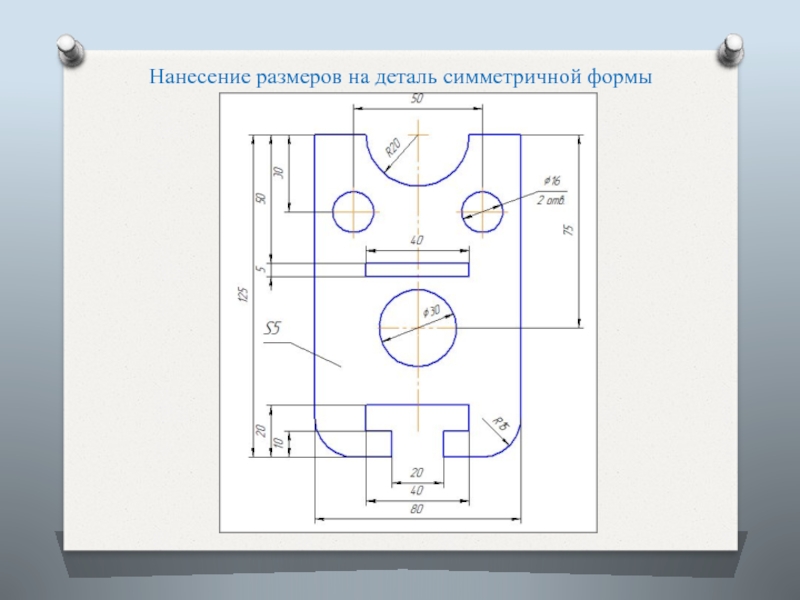

- 16. Нанесение размеров на деталь симметричной формы

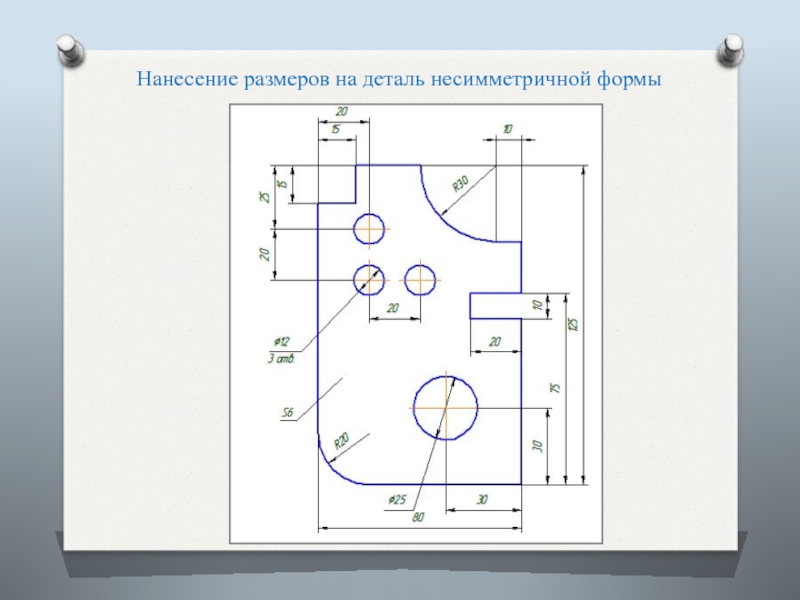

- 17. Нанесение размеров на деталь несимметричной формы
- 18. Образец варианта для выполнения задания на практическом
Масштабы изображений и их обозначения на чертеже устанавливает ГОСТ 2.302-68.Масштаб это отношение линейных размеров изделия на чертеже к его действительным линейным размерам.Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу: 1:1,

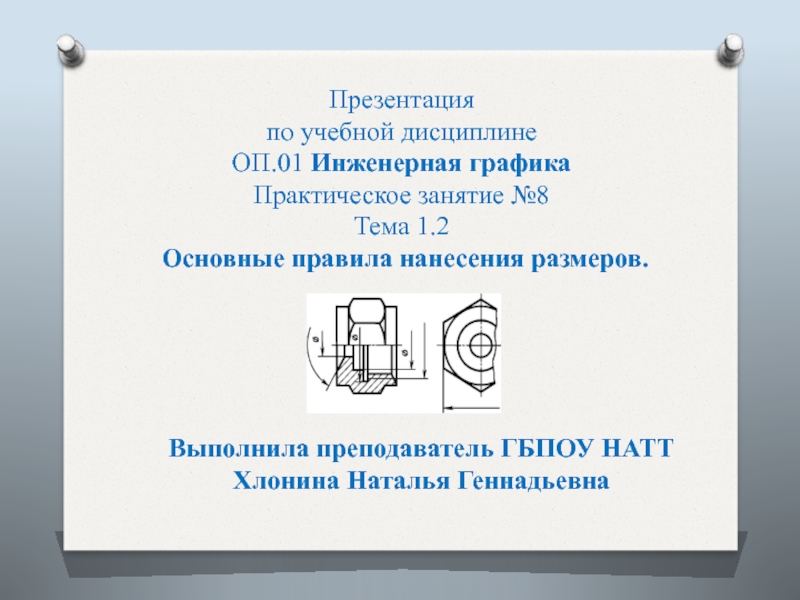

Слайд 1Выполнила преподаватель ГБПОУ НАТТ
Хлонина Наталья Геннадьевна
Презентация
по учебной дисциплине
ОП.01 Инженерная

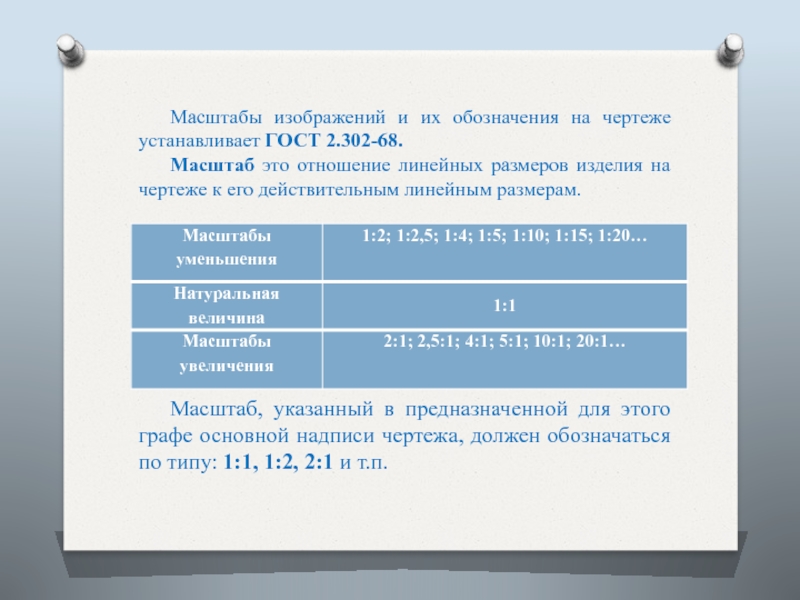

Слайд 2Масштабы изображений и их обозначения на чертеже устанавливает ГОСТ 2.302-68.
Масштаб это
отношение линейных размеров изделия на чертеже к его действительным линейным размерам.
Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу: 1:1, 1:2, 2:1 и т.п.

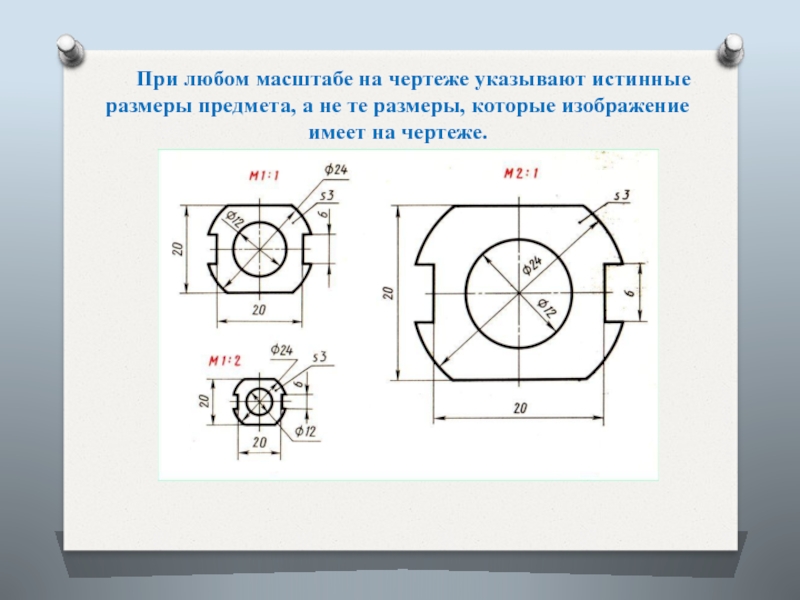

Слайд 3При любом масштабе на чертеже указывают истинные размеры предмета, а не
те размеры, которые изображение имеет на чертеже.

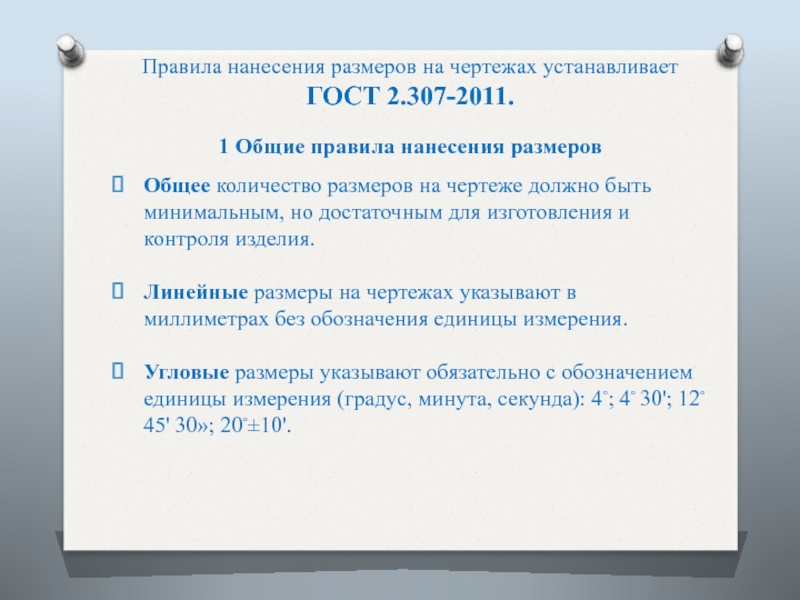

Слайд 4Правила нанесения размеров на чертежах устанавливает
ГОСТ 2.307-2011.
1 Общие правила
нанесения размеров
Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
Линейные размеры на чертежах указывают в миллиметрах без обозначения единицы измерения.
Угловые размеры указывают обязательно с обозначением единицы измерения (градус, минута, секунда): 4◦; 4◦ 30'; 12◦ 45' 30»; 20◦±10'.

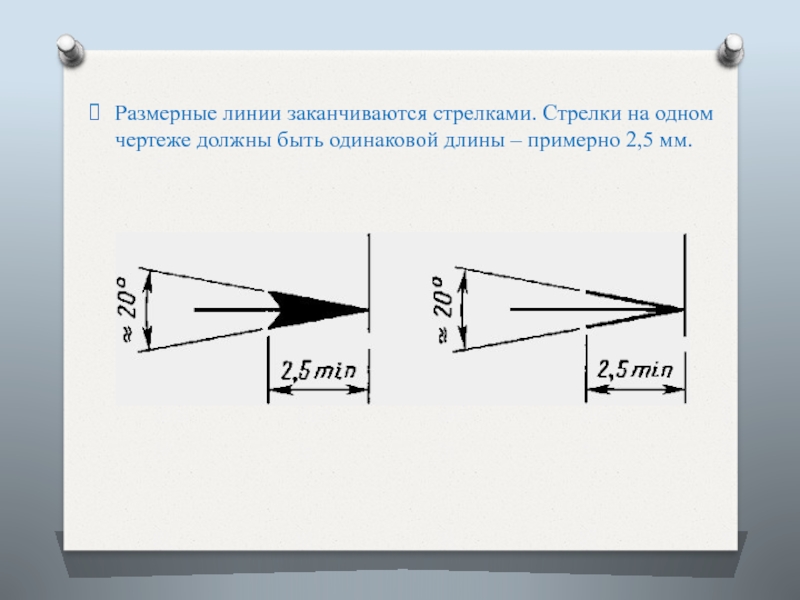

Слайд 6Размерные линии заканчиваются стрелками. Стрелки на одном чертеже должны быть одинаковой
длины – примерно 2,5 мм.

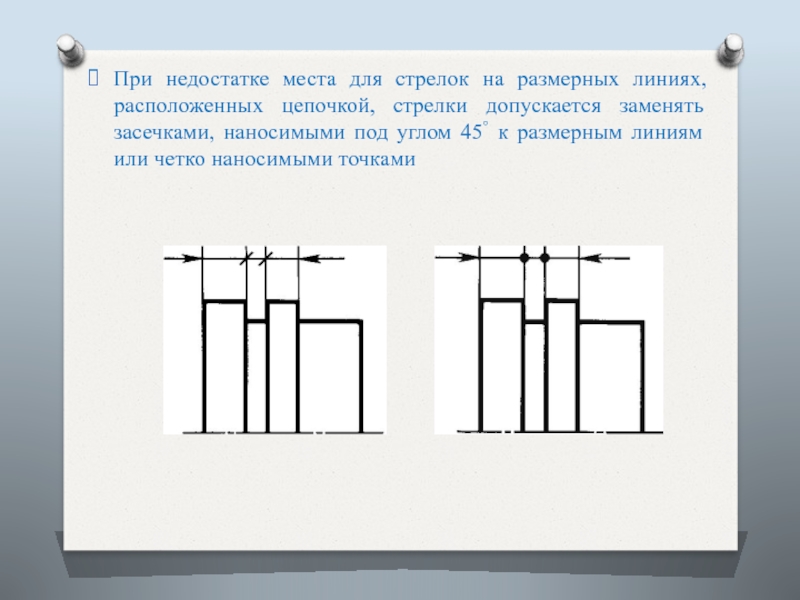

Слайд 7При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки
допускается заменять засечками, наносимыми под углом 45° к размерным линиям или четко наносимыми точками

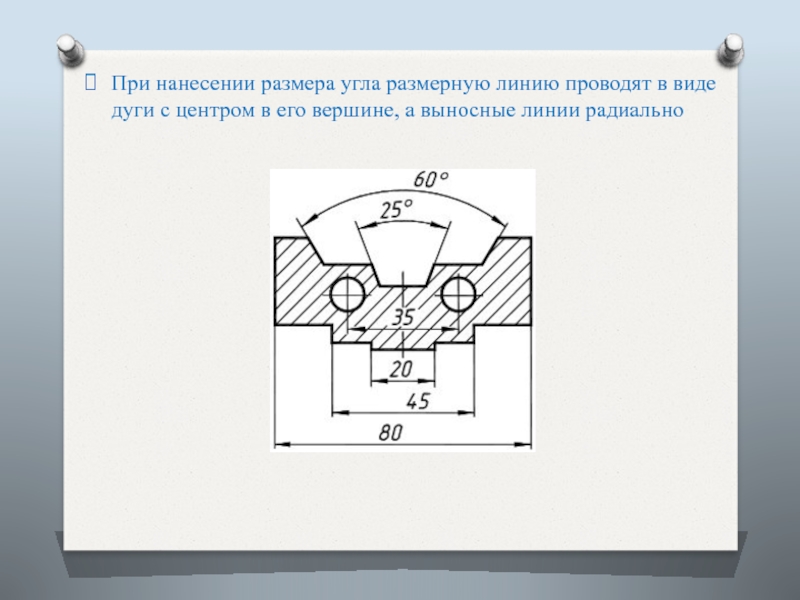

Слайд 8При нанесении размера угла размерную линию проводят в виде дуги с
центром в его вершине, а выносные линии радиально

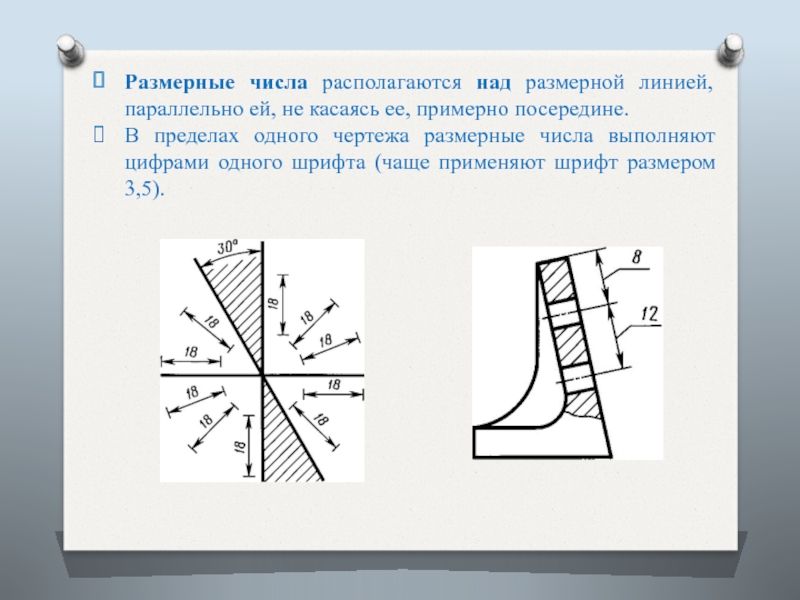

Слайд 9Размерные числа располагаются над размерной линией, параллельно ей, не касаясь ее,
примерно посередине.
В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3,5).
В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3,5).

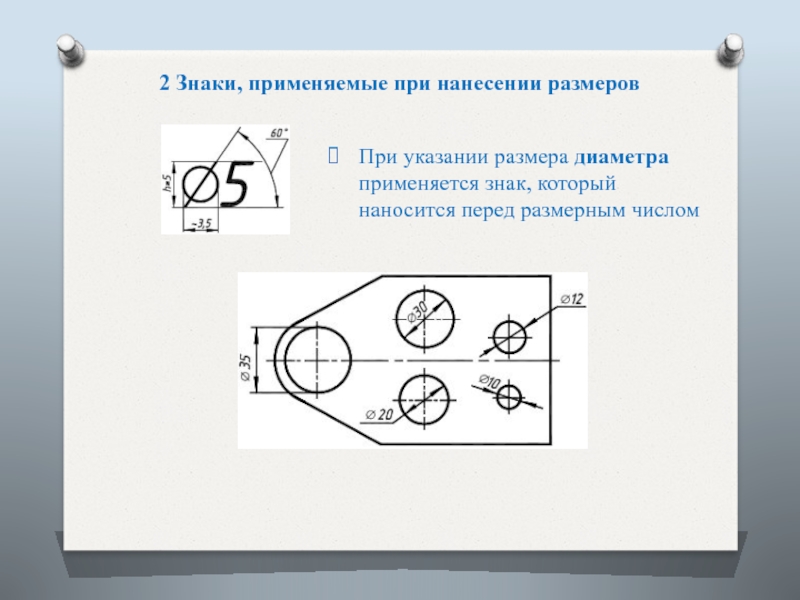

Слайд 102 Знаки, применяемые при нанесении размеров
При указании размера диаметра применяется знак,
который наносится перед размерным числом

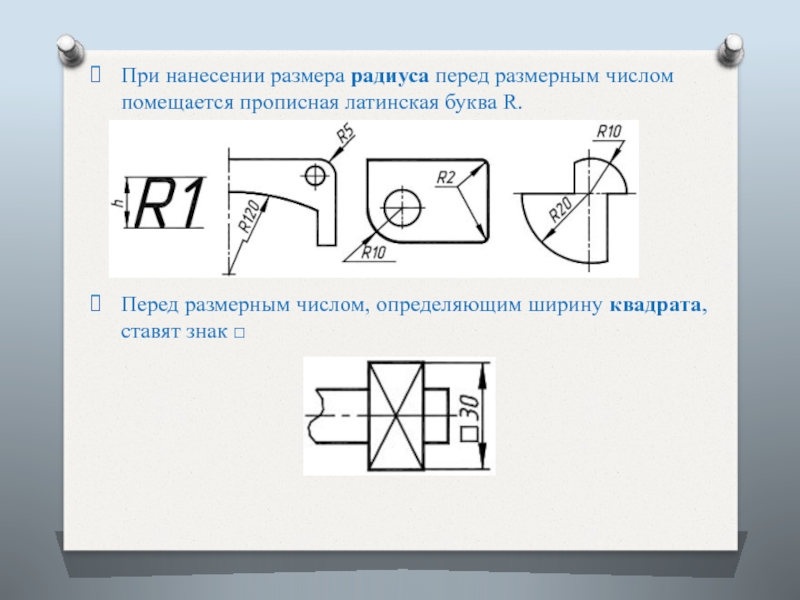

Слайд 11При нанесении размера радиуса перед размерным числом помещается прописная латинская буква
R.
Перед размерным числом, определяющим ширину квадрата, ставят знак □

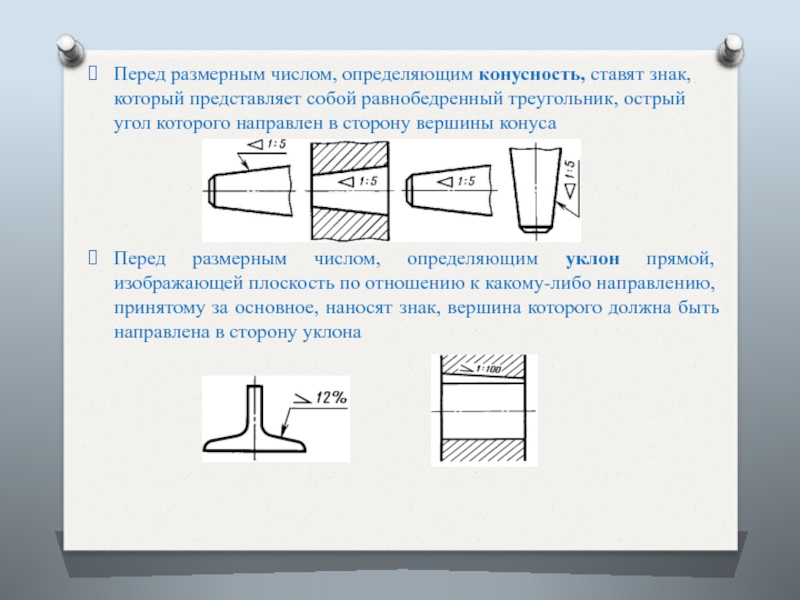

Слайд 12Перед размерным числом, определяющим конусность, ставят знак, который представляет собой равнобедренный
треугольник, острый угол которого направлен в сторону вершины конуса
Перед размерным числом, определяющим уклон прямой, изображающей плоскость по отношению к какому-либо направлению, принятому за основное, наносят знак, вершина которого должна быть направлена в сторону уклона

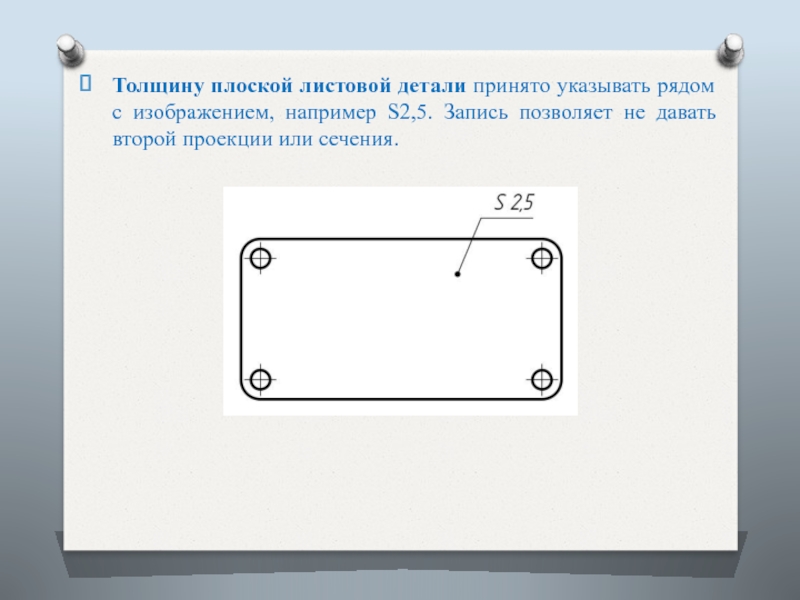

Слайд 13Толщину плоской листовой детали принято указывать рядом с изображением, например S2,5.
Запись позволяет не давать второй проекции или сечения.

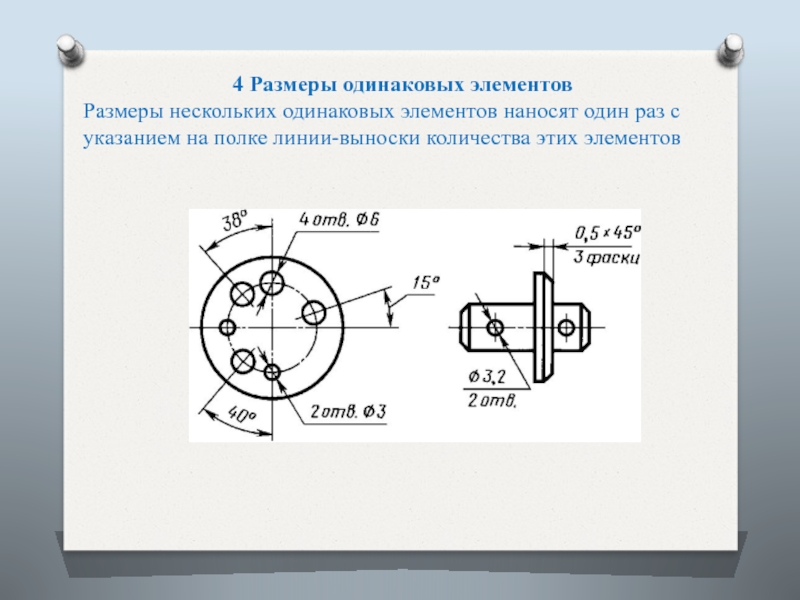

Слайд 154 Размеры одинаковых элементов
Размеры нескольких одинаковых элементов наносят один раз с
указанием на полке линии-выноски количества этих элементов

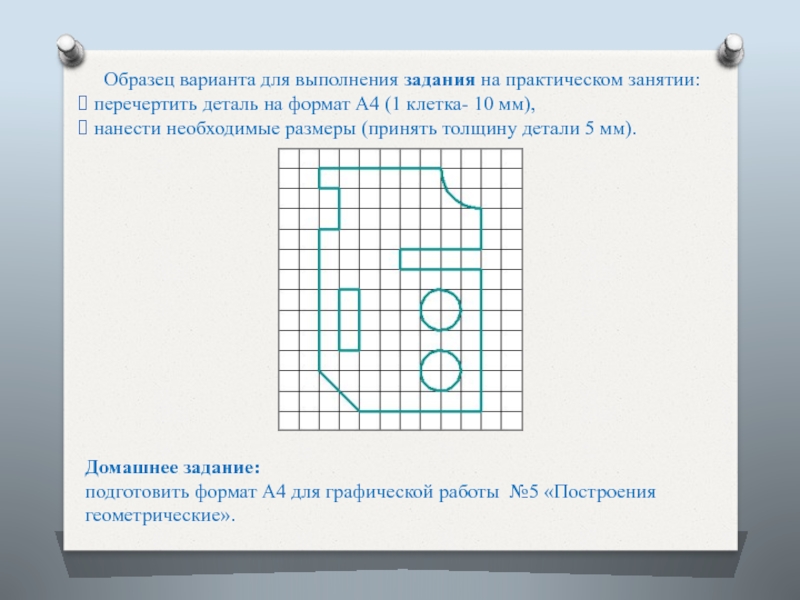

Слайд 18Образец варианта для выполнения задания на практическом занятии:
перечертить деталь на
формат А4 (1 клетка- 10 мм),
нанести необходимые размеры (принять толщину детали 5 мм).
нанести необходимые размеры (принять толщину детали 5 мм).
Домашнее задание:
подготовить формат А4 для графической работы №5 «Построения геометрические».
